MODE D'EMPLOI PWLS 10150 TROTEC

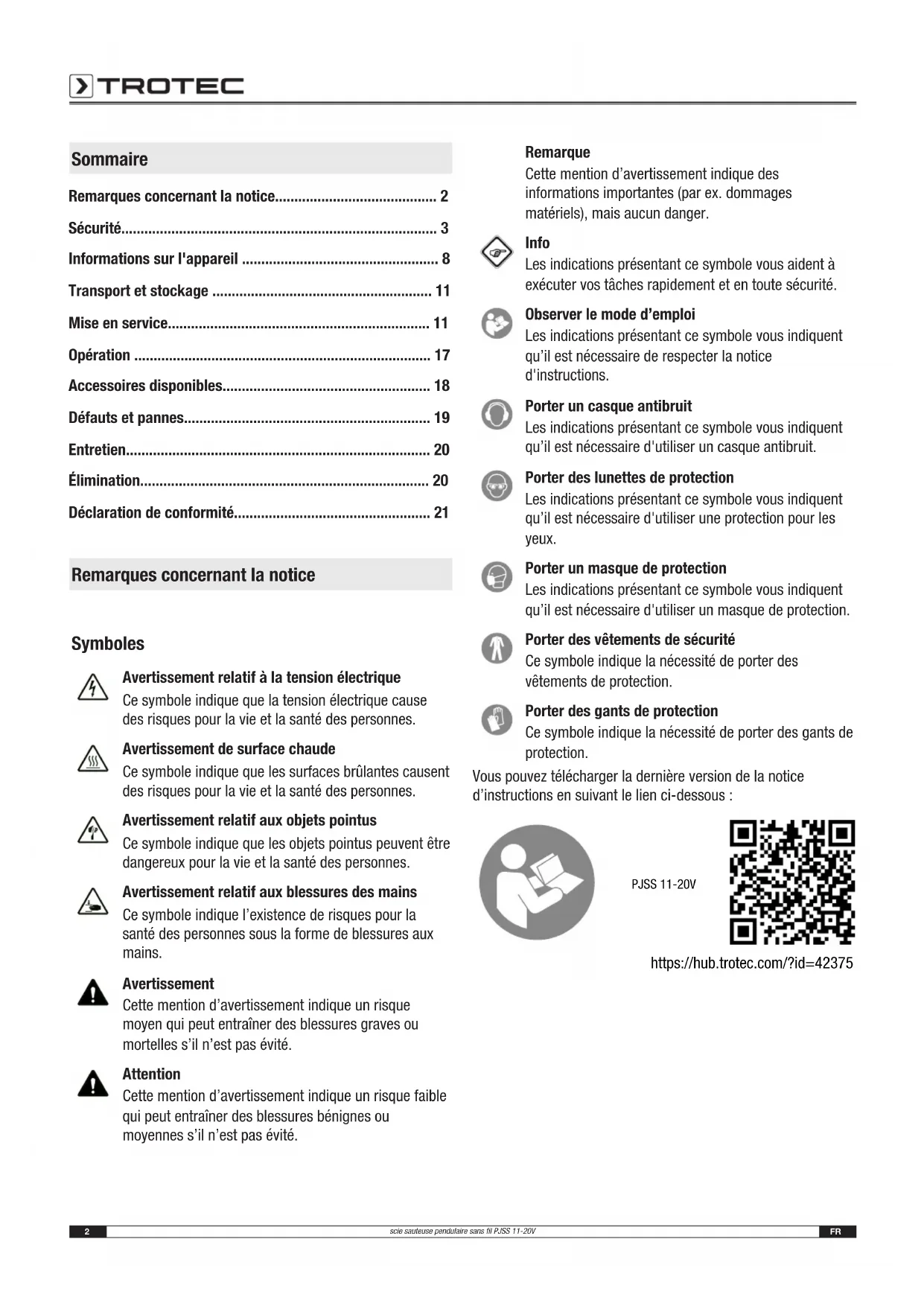

• scie sauteuse pendulaire sans fil PJSS 11-20V Sommaire Remarques concernant la notice p. 2
• Sécurité p. 3
• Informations sur l'appareil p. 8
• Transport et stockage p. 11
• Mise en service p. 11
• Opération p. 17
• Accessoires disponibles p. 18
• Défauts et pannes p. 19
• Entretien p. 20
• Élimination p. 20
• Déclaration de conformité Remarques concernant la notice Symboles Avertissement relatif à la tension électrique Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes. Avertissement de surface chaude Ce symbole indique que les surfaces brûlantes causent des risques pour la vie et la santé des personnes. Avertissement relatif aux objets pointus Ce symbole indique que les objets pointus peuvent être dangereux pour la vie et la santé des personnes. Avertissement relatif aux blessures des mains Ce symbole indique l’existence de risques pour la santé des personnes sous la forme de blessures aux mains. Avertissement Cette mention d’avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s’il n’est pas évité. Attention Cette mention d’avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s’il n’est pas évité. Remarque Cette mention d’avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger. Info Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité. Observer le mode d’emploi Les indications présentant ce symbole vous indiquent qu’il est nécessaire de respecter la notice d'instructions. Porter un casque antibruit Les indications présentant ce symbole vous indiquent qu’il est nécessaire d'utiliser un casque antibruit. Porter des lunettes de protection Les indications présentant ce symbole vous indiquent qu’il est nécessaire d'utiliser une protection pour les yeux. Porter un masque de protection Les indications présentant ce symbole vous indiquent qu’il est nécessaire d'utiliser un masque de protection. Porter des vêtements de sécurité Ce symbole indique la nécessité de porter des vêtements de protection. Porter des gants de protection Ce symbole indique la nécessité de porter des gants de protection. Vous pouvez télécharger la dernière version de la notice d’instructions en suivant le lien ci-dessous: p. 21

https://hub.trotec.com/?id=42375FR 3 scie sauteuse pendulaire sans fil PJSS 11-20V Sécurité Consignes générales de sécurité pour les outils électriques Avertissement Lisez toutes les mises en garde de sécurité, instructions, illustrations et caractéristiques techniques fournies avec cet outil électroportatif. Le non-respect des instructions suivantes risque de causer une électrocution, de provoquer un incendie ou de donner lieu à des blessures graves. Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement. Le terme outil électrique utilisé dans les consignes de sécurité se rapporte aux outils électriques utilisés sur secteur (avec un câble électrique) et aux outils électriques sans fil (sans câble électrique). Avertissements de sécurité généraux pour les outils – Sécurité de la zone de travail

• Veillez à ce que la zone de travail soit propre et bien éclairée. Le désordre et une luminosité insuffisante sont propices aux accidents.

• Ne faites pas fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.

• Maintenez les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil. Les distractions peuvent vous faire perdre le contrôle de l’outil. Avertissements de sécurité généraux pour les outils électriques – Sécurité électrique

• La fiche de l’outil électrique doit être adaptée à la prise. Ne modifiez jamais la fiche de quelque façon que ce soit. N’utilisez pas de fiche adaptateur avec des outils reliés à la terre. Des fiches non modifiées et des prises adaptées réduisent le risque de choc électrique.

• Évitez tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.

• N’exposez pas les outils à la pluie ou à l’humidité. La pénétration d’eau à l’intérieur d’un outil électrique accentue le risque d’électrocution.

• N’utilisez jamais le cordon d’alimentation pour porter, accrocher ou débrancher l’outil. Maintenez le cordon d’alimentation à l’écart de la chaleur, de l’huile, d’arêtes vives ou de pièces mobiles. Des cordons d’alimentation endommagés ou emmêlés augmentent le risque d’électrocution.

• Dans le cadre d’une utilisation de l’outil en extérieur, utilisez uniquement des rallonges adaptées à l’utilisation extérieure. L’utilisation d’une rallonge adaptée à l’utilisation extérieure réduit le risque de choc électrique.

• Si l'utilisation de l’outil électrique dans un environnement humide ne peut pas être évitée, utilisez un disjoncteur différentiel. L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique. Avertissements de sécurité généraux pour les outils électriques – Sécurité des personnes

• Restez vigilant, regardez ce que vous êtes en train de faire et faites preuve de bon sens lors de l’utilisation de l’outil. N’utilisez pas d’outils électriques lorsque vous êtes fatigué ou sous l’emprise de drogues, d’alcool ou de médicaments. Un moment d’inattention au cours de l’utilisation d’un outil électrique peut entraîner des blessures graves.

• Utilisez un équipement de protection individuelle et portez toujours des lunettes de protection. Les équipements de protection individuelle, tels que les masques antipoussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques, en fonction du type d’outil utilisé, réduisent le risque de blessures.

• Évitez toute mise en marche intempestive. Assurez- vous que l’outil est arrêté avant de le brancher sur le secteur ou de raccorder la batterie, de le prendre en main ou de le transporter. Porter les outils avec le doigt sur l’interrupteur ou brancher un outil électrique alors qu’il est en marche est une source d’accidents.

• Retirez toute clé de réglage avant de mettre l’outil en marche. Une clé laissée fixée sur une partie tournante de l’outil électrique peut entraîner des blessures.

• Veillez à ne pas vous tenir de façon anormale. Adoptez une position stable et gardez toujours l’équilibre. Cela permet un meilleur contrôle de l’outil dans des situations inattendues.

• Habillez-vous de manière adaptée. Ne portez pas de vêtements amples ou de bijoux. Gardez cheveux et vêtements à distance des pièces mobiles. Les vêtements amples, les bijoux ou les cheveux longs peuvent se prendre dans des éléments en mouvement.4 FR scie sauteuse pendulaire sans fil PJSS 11-20V

• S’il est possible de monter des dispositifs d’aspiration et de récupération des poussières, assurez-vous qu’ils sont bien raccordés et correctement utilisés. L’utilisation d’un dispositif d’aspiration des poussières peut réduire les risques dus aux poussières.

• Ne vous croyez pas faussement en sécurité et n’ignorez pas les consignes de sécurité concernant les outils électriques sous prétexte que vous maîtrisez l’appareil. Toute négligence peut entraîner de graves blessures en une fraction de seconde. Avertissements de sécurité généraux pour les outils électriques – Utilisation et entretien de l’outil

• Faites attention à ne pas surcharger l’outil. Utilisez l’outil prévu pour l’application concernée. L’outil adapté vous permettra de mieux réaliser le travail et de manière plus sûre, conformément à la puissance pour laquelle il a été construit.

• N’utilisez pas d’outils électriques dont l’interrupteur est défectueux. Tout outil qui ne peut pas être commandé par l’interrupteur est dangereux et doit être réparé.

• Débranchez la fiche de la prise de courant et/ou retirez la batterie amovible avant d’effectuer des réglages, de changer d’outils de travail ou de ranger l’appareil. Ces mesures de sécurité réduisent le risque de mise en marche accidentelle de l’outil.

• Conservez les outils non utilisés hors de portée des enfants. Ne permettez pas aux personnes qui ne sont pas familiarisées avec l’outil électrique ou qui n'ont pas lu ces consignes de l’utiliser. Les outils électriques sont dangereux s’ils sont utilisés par des novices.

• Entretenez bien les outils électriques et les outils insérables. Vérifiez qu’il n’y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre irrégularité pouvant affecter le fonctionnement de l’outil. En cas de dommages, faites réparer l’outil électrique avant de l’utiliser. De nombreux accidents sont dus à des outils mal entretenus.

• Affûtez et nettoyez les outils permettant de couper. Les outils de coupe dotés de pièces coupantes tranchantes correctement entretenues sont moins susceptibles de bloquer et sont plus faciles à contrôler.

• Utilisez l’outil électrique, les outils insérables, etc. conformément à ces instructions. Tenez compte des conditions de travail et du travail à réaliser. L’utilisation de l’outil pour des opérations différentes de celles prévues peut donner lieu à des situations dangereuses.

• Maintenez les poignées et les surfaces de préhension sèches, propres et exemptes d’huile et de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l’outil en toute sécurité en cas de situation imprévue. Consignes générales de sécurité pour les outils électriques – Utilisation et entretien de l’outil sans fil

• Ne rechargez la batterie qu’avec le chargeur spécifié par le fabricant. Un chargeur adapté à un certain type de batteries peut provoquer un incendie s’il est utilisé avec d’autres batteries.

• N’utilisez les outils électriques qu’avec les batteries prévues à cet effet. L’utilisation d’autres batteries peut entraîner un risque de blessures et d’incendie.

• Lorsqu’une batterie n’est pas utilisée, tenez-la à l’écart de toutes sortes d’objets métalliques, tels que trombones, pièces de monnaie, clés, clous, vis ou autres, susceptibles de relier les contacts entre eux. Un court-circuit entre les contacts de la batterie peut entraîner des brûlures ou un incendie.

• En cas d’utilisation incorrecte, du liquide peut s’écouler de la batterie. Évitez tout contact avec celui- ci. En cas de contact accidentel, nettoyez à l’eau. Si le liquide entre en contact avec les yeux, recherchez en plus une aide médicale. Le liquide provenant des batteries peut causer des irritations ou des brûlures.

• N'utilisez pas une batterie endommagée ou modifiée. Les batteries qui ont subi des dommages ou des modifications peuvent présenter un comportement imprévisible et causer un incendie, une explosion ou des blessures.

• N’exposez pas la batterie au feu ou à des températures trop élevées. Un feu ou des températures supérieures à 130°C peuvent provoquer une explosion.

• Suivez les instructions de charge et ne chargez jamais la batterie ou l'outil sans fil en dehors de la plage de température indiquée dans le mode d'emploi. Une charge incorrecte ou une charge en dehors de la plage de température autorisée peut détruire la batterie et accroît le risque d'incendie.FR 5 scie sauteuse pendulaire sans fil PJSS 11-20V Consignes générales de sécurité pour les outils électriques – Utilisation et entretien du chargeur

• Les enfants de plus de 8 ans et les personnes ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser le chargeur pour autant qu'ils bénéficient d'une supervision ou qu’ils aient reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers liés à cette utilisation. Il est interdit aux enfants de jouer avec l’appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l’appareil sans surveillance.

• Ne placez jamais des piles non rechargeables dans le chargeur. Un chargeur risque de provoquer un incendie ou une explosion s’il n’est pas utilisé avec le type de batterie bien précis pour lequel il est prévu ou avec des piles non rechargeables.

• Ne chargez au moyen du chargeur «Multiflex 20 - 2.0 AC» que des batteries Li-ions «Multiflex 20 - 2.0 DC» d’une capacité de 2,0 Ah (5 cellules). La tension de la batterie doit correspondre à la tension de charge du chargeur. Avertissements de sécurité généraux pour les outils électriques – Maintenance et entretien

• Ne faites réparer l’outil que par un spécialiste qualifié et seulement avec des pièces de rechange d’origine. Ceci permet d’assurer la sécurité de fonctionnement de l’appareil.

• N’essayez jamais de remettre en état une batterie endommagée. Les opérations de maintenance sur les batteries ne doivent être réalisées que par le fabricant ou un atelier SAV agréé. Consignes de sécurité spécifiques aux scies sauteuses

• Tenez l'appareil aux endroits isolés de la poignée lorsque vous effectuez des travaux au cours desquels l’outil électrique peut toucher des fils électriques non apparents ou son propre cordon. Tout contact avec une ligne sous tension risque de mettre également sous tension les parties métalliques de l'outil et de provoquer une électrocution.

• Fixez et sécurisez la pièce à usiner au moyen de serre- joints ou de toute autre manière sur un support stable. Si vous vous contentez de tenir la pièce à la main ou contre votre corps, elle reste instable et vous risquez de perdre le contrôle.

• Utilisez un détecteur adapté pour repérer les conduites d'alimentation non apparentes ou consulter le distributeur d’électricité local. Le contact avec des conduites électriques peut provoquer un incendie ou un choc électrique. Un dommage causé sur une conduite de gaz peut provoquer une explosion. Le perçage d'une conduite d'eau peut provoquer des détériorations de matériel ou causer une électrocution.

• Les vibrations risquent d’être néfastes au système main-bras. Réduisez au maximum la durée des vibrations.

• Sécurisez la pièce à usiner. Il est plus prudent de maintenir une pièce au moyen d’un dispositif de fixation ou d’un étau qu’avec la main.

• Nettoyez la fixation de la lame avant de la mettre en place. Une lame encrassée ne peut plus être fixée avec la sécurité nécessaire.

• Vérifiez que la lame est bien fixée. Une lame mal fixée risque de se déloger et de vous blesser.

• Avant de mettre en marche l’outil électroportatif, assurez-vous que l’outil inséré peut tourner librement. Si l’outil inséré est bloqué, la force élevée qui apparaît au moment de la mise en marche risque de produire des secousses violentes et l’appareil peut partir sur le côté.

• Ne travaillez pas sur des matériaux humidifiés ou des surfaces humides.

• Ne mettez l’outil électroportatif sur la pièce à traiter qu’après l’avoir mis en marche. Il y a sinon un risque d’effet de retour.

• Faites attention à ce que la plaque de base repose solidement sur la pièce pendant le sciage. Une lame coincée peut se casser ou provoquer une secousse.

• Tenez les mains à l'écart de la zone de sciage. Ne mettez pas les mains sous la pièce à usiner. Risque de blessures lors du contact avec la lame de scie.

• N’approchez pas les mains de la tige de levage ni du fixe-lame rapide. Risque d’écrasement lors du contact avec les composants.

• Contrôlez régulièrement l’usure ou les détériorations éventuelles du fixe-lame rapide.

• Utilisez uniquement une lame parfaite et non endommagée. Les lames tordues ou usées risquent de se casser ou de provoquer un retour.

• Ne freinez pas la lame, après avoir arrêté la scie, en l’appuyant sur un côté. La lame peut s’endommager, se casser ou provoquer un retour.

• Éteignez l’outil électroportatif après l’achèvement des travaux et ne retirez pas la lame du tracé tant qu’elle n’est pas complètement immobile. Vous évitez ainsi tout retour et pouvez poser l’outil en toute sécurité.6 FR scie sauteuse pendulaire sans fil PJSS 11-20V

• Éteignez immédiatement l'outil électroportatif en cas de blocage de l’outil inséré. L’outil électroportatif risque de produire des secousses brutales dues à la puissance déployée.

• Attendez l’arrêt complet de l’outil électroportatif avant de le poser. La lame peut s’accrocher et entraîner la perte du contrôle de l’outil électroportatif. Utilisation conforme Employez l'appareil PJSS 11-20V uniquement pour exécuter

• des découpes droites et courbes de pièces rectilignes en bois, en matière plastique et en métal léger, sur appui fixe,

• des découpes biaises jusqu’à 45° de pièces rectilignes en bois, en matière plastique et en métal léger, dans le respect des caractéristiques techniques (voir notice d’instructions) Nous recommandons d’utiliser l’outil électroportatif avec les accessoires d’origine de Trotec. Utilisations non conformes prévisibles

• L’appareil n’est pas conçu pour être utilisé avec des bois humides.

• L’appareil n’est pas conçu pour être utilisé avec du verre ni de la pierre.

• L'appareil n'est pas conçu pour être utilisé à main levée sans appui. Toute utilisation autre que celle qui est décrite au chapitre «Utilisation conforme» est considérée comme une utilisation non conforme raisonnablement prévisible. Qualification du personnel Toute personne utilisant le présent appareil doit:

• avoir lu et compris la notice d’instructions, et notamment le chapitre Normes de sécurité. Signaux de sécurité et étiquettes sur la batterie et sur le chargeur Remarque Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles. Les signaux de sécurité et étiquettes suivants sont apposés sur la batterie: Attention au risque d'explosion! Ces symboles indiquent ce qui suit : N’exposez pas la batterie au feu ou à des températures trop élevées! Ne mettez jamais la batterie en contact avec de l'eau ou du feu! Évitez l’exposition directe au soleil et l'humidité. Il existe un risque explosion! Ne chargez jamais la batterie à des températures ambiantes inférieures à 10°C ou supérieures à 40°C. Un chargement incorrect ou en dehors de la plage de température autorisée peut détruire la batterie et accroît le risque d'incendie. Observez l’élimination correcte de la batterie! Ce symbole indique ce qui suit : Veillez à ce que la batterie est correctement éliminée et ne la jetez jamais dans les eaux usées ou les eaux publiques. La batterie contient des substances irritantes, caustiques et toxiques qui présentent un risque considérable pour les personnes et l'environnement. Les signaux de sécurité et étiquettes suivants sont apposés sur le chargeur: Ce symbole indique ce qui suit : Avant de charger la batterie, lisez le manuel d'utilisation ou la notice d'instructions. Ce symbole indique ce qui suit : N’utilisez le chargeur pour charger la batterie qu’à l’intérieur en lieu sec, pas à l’extérieur.FR 7 scie sauteuse pendulaire sans fil PJSS 11-20V Équipement personnel de protection Portez une protection auditive. Le bruit peut avoir un effet néfaste sur l’audition. Portez des lunettes de protection. Vous protégez ainsi vos yeux des éclats qui peuvent se détacher, tomber ou être projetés en risquant de provoquer des blessures. Portez un masque de protection. Vous évitez ainsi de respirer les poussières nocives qui risquent d’être produites au cours des travaux. Portez des gants de protection. Vous protégez ainsi vos mains contre les brûlures, l’écrasement et les écorchures. Portez des vêtements de protection moulants. Ainsi, vous vous protégez contre le risque de vêtements pris dans une pièce en rotation. Risques résiduels Avertissement relatif à la tension électrique Électrocution provoquée par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détecter d'éventuels endommagements et pour en assurer le bon fonctionnement. N’utilisez plus l’appareil si vous détectez des endommagements. N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés ! Avertissement relatif à la tension électrique Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée! Avertissement relatif à la tension électrique Retirez la fiche d'alimentation de la prise secteur et la batterie de l'appareil avant toute intervention sur l’appareil. Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur. Avertissement relatif à la tension électrique Risque d'électrocution provoquée par la pénétration de liquide dans le boîtier! Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier. Avertissement relatif à la tension électrique Risque d’électrocution due à la foudre Ne travaillez jamais à l’air libre avec l’appareil s’il y a un risque d’orage. En cas d’orage, débranchez l’appareil du secteur. La protection du bâtiment contre la foudre est de la responsabilité de l’exploitant. Avertissement relatif aux matières explosives N’exposez jamais l’accumulateur à une température supérieure à 45 °C! Ne mettez jamais l’accumulateur en contact avec de l'eau ou du feu! Évitez les rayons directs du soleil et l'humidité. Cela peut provoquer une explosion! Avertissement de surface chaude L’outil inséré peut rester brûlant après l’utilisation. Il existe un risque de brûlure au contact de l’outil. Ne touchez pas l’outil inséré à mains nues. Portez des gants de protection. Avertissement relatif aux blessures des mains Il y a un risque d’écrasement près de la lame et de la plaque de base en cas de manipulation imprudente. Portez des gants de protection. Avertissement relatif aux objets pointus La lame est pointue à certains endroits. Il y a un risque de blessures en cas de manipulation imprudente. Portez des gants de protection. Avertissement Poussière toxique! Les poussières nocives ou toxiques générées lors des travaux présentent un danger pour la santé de l'opérateur ou des personnes se trouvant à proximité. Portez des lunettes de protection et un masque antipoussière. Avertissement Ne travaillez pas sur un matériau contenant de l'amiante. L'amiante est considéré comme cancérigène. Avertissement Assurez-vous de ne toucher aucune ligne électrique et aucune conduite de gaz ou d'eau lorsque vous travaillez avec un outil électrique. Éventuellement, contrôlez les murs avec un détecteur de conduites avant de percer ou d’ouvrir une paroi. Avertissement Risque de blessures provoquées par des pièces projetées dans l'air ou par des embouts d'outils rompus.8 FR scie sauteuse pendulaire sans fil PJSS 11-20V Avertissement L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observez les qualifications requises pour le personnel. Avertissement L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants. Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants. Attention Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuée de manière erronée. Attention Tenez l'appareil à l'écart de sources de chaleur. Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Comportement en cas d’urgence/ fonction arrêt d’urgence Arrêt d’urgence: L’extraction de la batterie entraîne l’arrêt immédiat de l’appareil. Pour sécuriser l’appareil contre toute remise en marche, laissez la batterie hors de l’appareil. Comportement en cas d’urgence:

1. Arrêtez l'appareil.

2. En cas d'urgence, extrayez la batterie de l’appareil:

pressez fermement la touche de déverrouillage de la batterie et retirez celle-ci de l’appareil comme il est décrit au chapitre «Extraction de la batterie».

3. Ne remettez pas la batterie en place lorsque l’appareil est

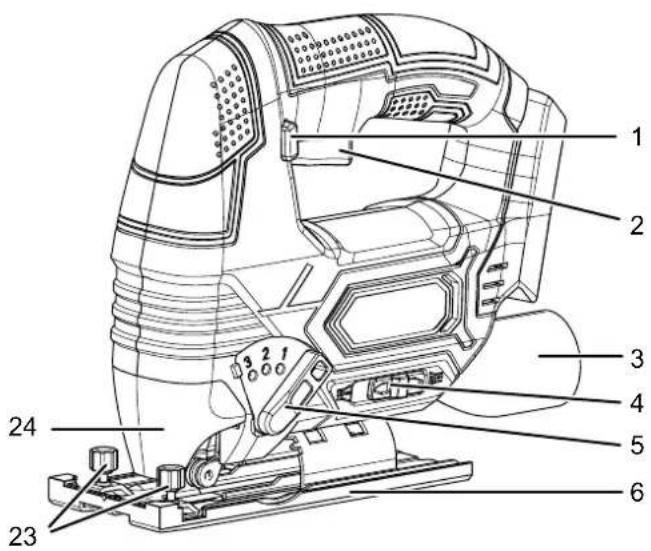

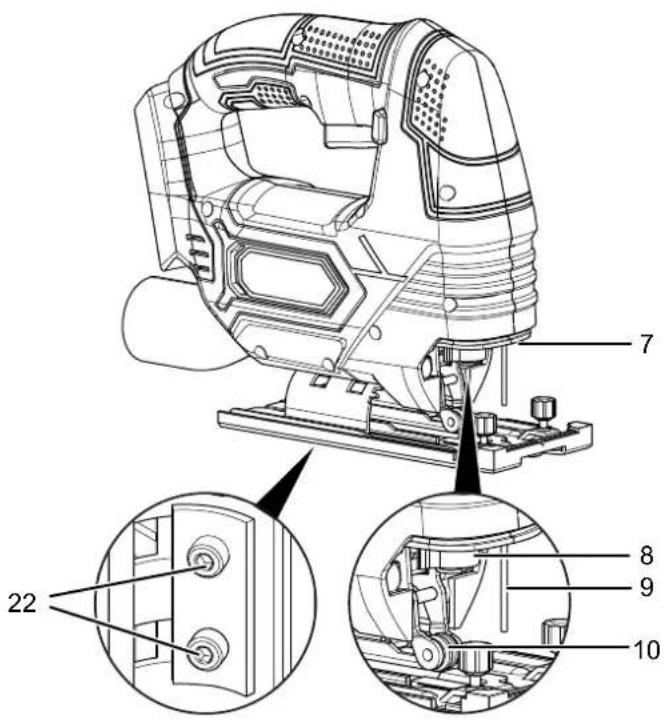

défectueux. Informations sur l'appareil Description de l’appareil La PJSS 11-20V convient parfaitement aux travaux de sciage diversifiés, le mouvement pendulaire réglable autorisant une progression rapide. La protection anti-éclatement permet une découpe sans éclats. La course pendulaire possède un réglage à trois niveaux et peut être désactivée au besoin. L’échange des lames de scie s’effectue sans outil. La plaque de base peut être positionnée au moyen d’une clé Allen, l’angle de coupe pouvant être réglé à 15°, 30° ou 45°. Une LED permet d’éclairer la zone de travail. La batterie dispose de son propre indicateur de capacité qui vous permet de connaître l'état de charge sans avoir besoin de brancher la batterie sur l’appareil. L’appareil dispose en plus d’une fonction soufflerie permettant de dégager la ligne de coupe des copeaux ainsi que d’un raccordement d'aspiration intégré pour une aspiration externe efficace. Représentation de l’appareil

6FR 9 scie sauteuse pendulaire sans fil PJSS 11-20V

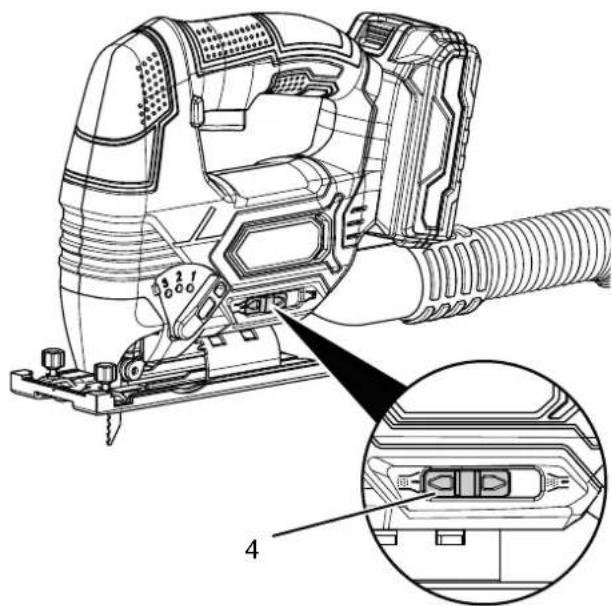

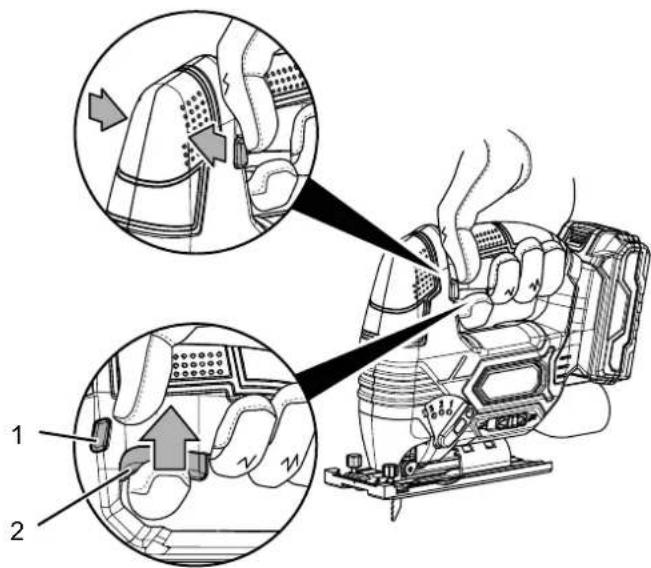

N° Désignation 1 Verrouillage contre la mise en marche 2 Touche marche/arrêt 3 Raccordement d'aspiration 4 Sélecteur de fonction soufflerie / aspiration 5 Sélecteur course pendulaire 6 Plaque de base avec patin amovible 7 Lampe de travail LED 8 Fixe-lame rapide 9 Tige de protection 10 Galet de guidage 11 Chargeur rapide 12 LED rouge de la batterie (charge) 13 Batterie 14 Butée parallèle 15 Jeu de lames 16 Adaptateur pour aspiration 17 Clé Allen 18 Protection anti-éclatement 19 Affichage de la charge de la batterie à 3niveaux 20 Touche de déverrouillage 21 LED verte de la batterie (chargeur rapide opérationnel) 22 Vis de blocage de la plaque de base 23 Vis de fixation du guide parallèle 24 Capot de protection Fourniture

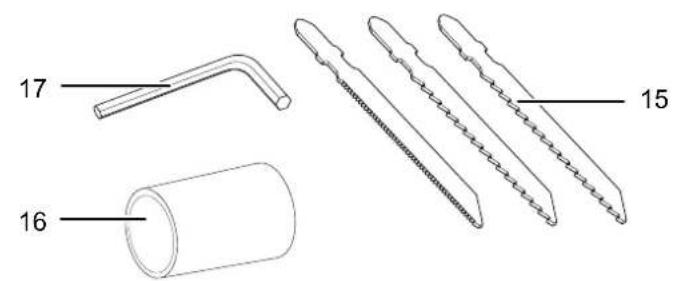

• 1 scie sauteuse pendulaire sans fil

• 2 lames de scie à bois HCS

• 1 lame de scie à métal HSS

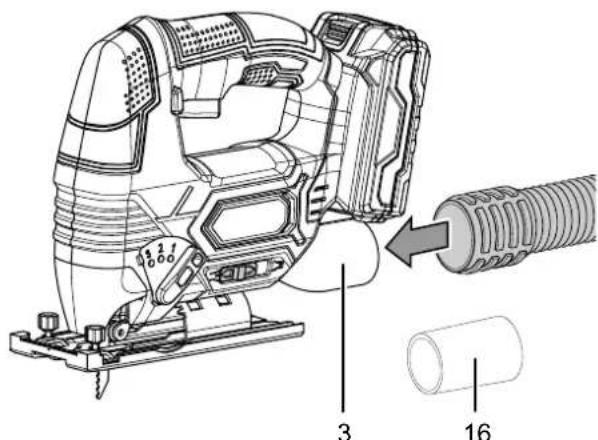

• 1 adaptateur pour aspiration

• 1 mode d'emploi10 FR scie sauteuse pendulaire sans fil PJSS 11-20V Caractéristiques techniques Paramètre Valeur Modèle PJSS 11-20V Régime à vide 0 – 2700 min

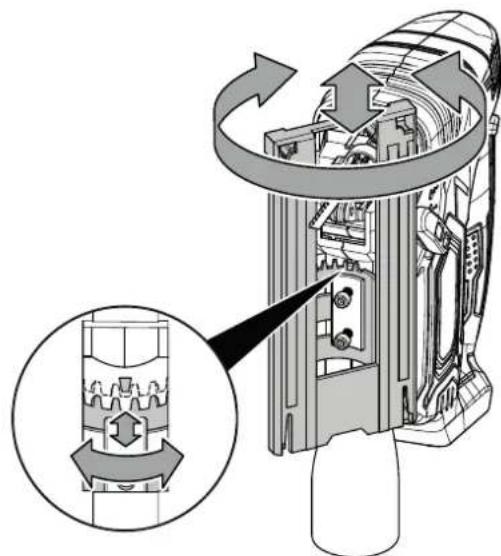

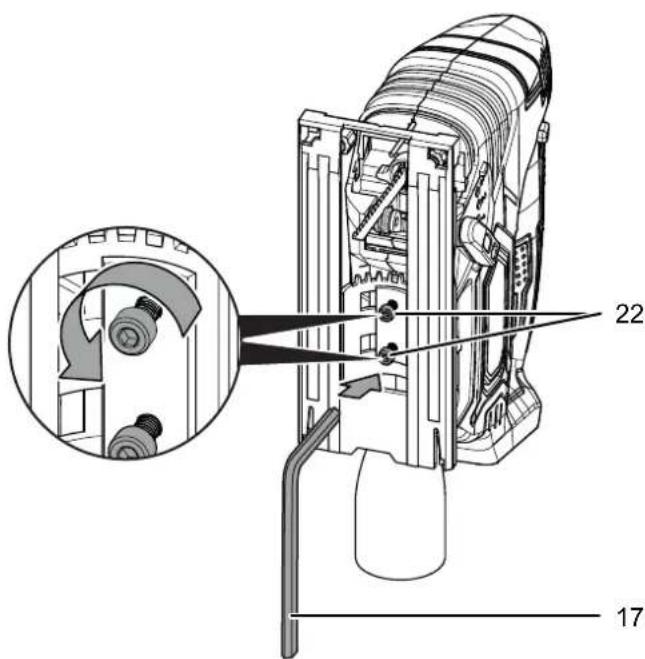

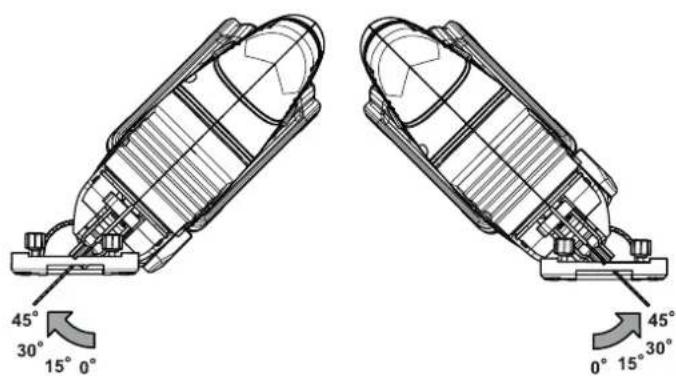

Course 20mm Angles de coupe 0°/ 15°/ 30°/ 45° Poids, batterie incluse 2 kg Batterie Multiflex20-2.0DC Type Li-ion Tension nominale 20 V Capacité 2Ah Chargeur rapide Multiflex20-2.0AC Entrée Tension nominale 230 - 240 V / 50 Hz Puissance absorbée 65 W Sortie Tension nominale 21,5 V Courant de charge 2,4 A Fusible 3,15 A retardé Durée de charge 1h Classe de protection II / Informations relatives aux vibrations selon EN62841-2-11 Valeur totale des vibrations émises: Sciage de plaques d’aggloméré a h,B Incertitude K 5,860 m/s² 1,5 m/s² Sciage de tôle métallique a h,B Incertitude K 6,148 m/s² 1,5 m/s² Émissions sonores selon EN62841-2-11 Niveau de pression sonore L

96 dB(A) Incertitude K 3dB(A) Portez une protection auditive. Le bruit peut avoir un effet néfaste sur l’audition. Indications relatives aux informations sur le niveau sonore et les vibrations:

• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici ont été mesurées au moyen de tests normalisés selon EN62841 et peuvent être utilisées pour comparer différents appareils électriques entre eux.

• Les valeurs totales de vibrations ainsi que les valeurs d'émissions sonores indiquées ici peuvent également servir à une évaluation préliminaire de l'exposition. Attention Les émissions d'oscillation peuvent être nocives pour la santé si l'appareil est utilisé pendant de longues périodes, s'il est utilisé de manière incorrecte ou si la maintenance est effectuée de manière erronée.

• Les émissions sonores et vibratoires générées pendant le travail réel avec l’outil peuvent différer des valeurs citées en fonction des conditions d’utilisation de l’outil, et plus particulièrement de la nature de la pièce à usiner. Dans la mesure du possible, essayez de ne pas vous exposer aux vibrations. Le port de gants lors de l’utilisation de l’outil et la limitation du temps de travail, par exemple, permettent de réduire efficacement les vibrations ressenties. Il convient de prendre en compte toutes les phases du fonctionnement de l’outil électrique (à savoir également les plages de temps durant lesquelles l’outil est arrêté ou tourne sans contrainte).FR 11 scie sauteuse pendulaire sans fil PJSS 11-20V Transport et stockage Remarque L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée. Observez les informations relatives au transport et à l'entreposage de l'appareil. Transport Utilisez une mallette adaptée au transport de l'appareil afin de le protéger contre les influences extérieures. Veuillez observer les consignes suivantes avant chaque transport:

• Débranchez le cordon d’alimentation du chargeurde la prise murale en tirant sur la fiche secteur.

• Laissez refroidir l’appareil.

• Retirez la batterie de l’appareil.

• Retirez l’outil du porte-outil.

• Le cas échéant, retirez l’aspiration de poussière de l’appareil. La batterie Li-ion fournie est soumise aux exigences du droit des marchandises dangereuses. Observez les instructions suivantes relatives au transport ou à l’expédition de batteries Li-ion:

• Les batteries peuvent être transportées sur la route par l’utilisateur sans autres conditions.

• Il est nécessaire de respecter les exigences et les marquages spécifiques lors de l’expédition par des tiers (par ex. transport aérien ou entreprises de transport). Ici, un expert des matières dangereuses doit être consulté pour la préparation des colis. – N’utilisez les batteries que si le boîtier est intact. – Mettez de la bande adhésive sur les contacts ouverts et emballez les batteries de telle sorte qu'elles ne bougent pas dans l'emballage. – Veuillez également respecter les prescriptions nationales éventuelles. Stockage Veuillez respecter les consignes suivantes avant chaque entreposage:

• Débranchez le cordon d’alimentation du chargeurde la prise murale en tirant sur la fiche secteur.

• Laissez refroidir l’appareil.

• Retirez la batterie de l’appareil.

• Retirez l’outil du porte-outil.

• Le cas échéant, retirez l’aspiration de poussière de l’appareil.

• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.

• Rangez-le dans la mallette de transport de l'appareil fournie afin de le protéger.

• Ne stockez pas de batterie Li-ion entièrement déchargée. Le stockage d’une batterie déchargée peut provoquer une décharge profonde et causer ainsi la détérioration de la batterie. Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil:

• au sec et protégé du gel et de la chaleur

• à une température ambiante inférieure à 45°C

• dans la mallette de transport dans un endroit protégé de la poussière et de l’exposition directe du soleil Mise en service Déballage de l’appareil

• Retirez la mallette de transport de l’emballage. Avertissement relatif à la tension électrique Électrocution provoquée par une isolation insuffisante. Contrôlez l'appareil avant chaque utilisation pour détecter d'éventuels endommagements et pour en assurer le bon fonctionnement. N’utilisez plus l’appareil si vous détectez des endommagements. N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés !

• Contrôlez l’intégrité du contenu de la mallette de transport et la présence éventuelle de détériorations. Avertissement Danger de suffocation! Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

• Éliminez l’emballage conformément à la législation nationale en vigueur.12 FR scie sauteuse pendulaire sans fil PJSS 11-20V Charge de la batterie Remarque L’accumulateur peut être endommagé en cas d’utilisation incorrecte. Débranchez la fiche du chargeur avant chaque insertion et retrait de l’accumulateur. Ne chargez jamais l’accumulateur à des températures ambiantes inférieures à 10°C ou supérieures à 40°C. À la livraison, la batterie est partiellement chargée afin d’éviter toute détérioration causée par une décharge profonde. La batterie doit être chargée avant la première mise en service et lorsque la puissance est faible (seul le voyant LED rouge de l’affichage de capacité de la batterie(19) est allumé). Pour ce faire, procédez de la manière suivante:

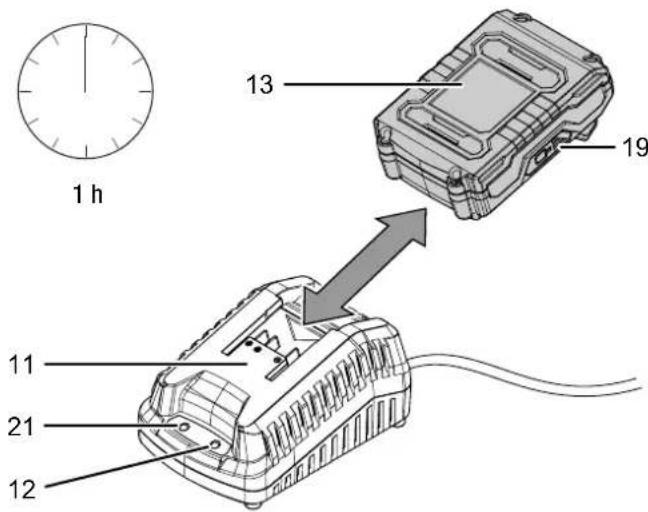

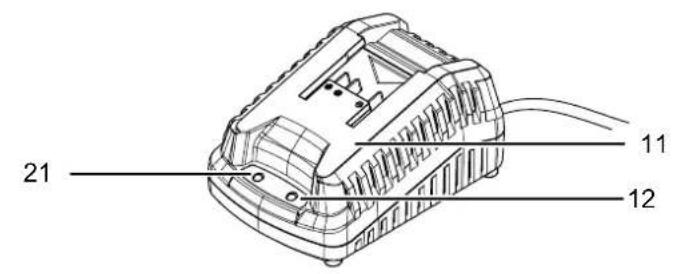

1. Poussez la batterie(13) sur le chargeur rapide(11) comme

illustré jusqu’à ce qu’un clic soit audible. 1 h

2. Insérez la fiche secteur du chargeur rapide(11) dans une

prise secteur conformément sécurisée. ð Le voyant LED rouge de la batterie(12) s'allume. ð Le temps de charge se monte à une heure environ.

3. Attendez jusqu’à ce que le voyant LED rouge de la

batterie(12) s’éteigne et que le voyant LED vert(21) s'allume. ð La batterie(13) est complètement chargée.

4. Débranchez le cordon d’alimentation du chargeur

rapide(11) de la prise murale en tirant sur la fiche secteur. ð Il est possible que la batterie(13) et le chargeur rapide(11) chauffent pendant le processus de charge. Laissez la batterie(13) refroidir à température ambiante.

5. Retirez la batterie(13) du chargeur rapide(11) en

maintenant pressée la touche de déverrouillage(20) et en tirant la batterie(13) pour l’enlever du chargeur rapide(11). Mise en place de la batterie

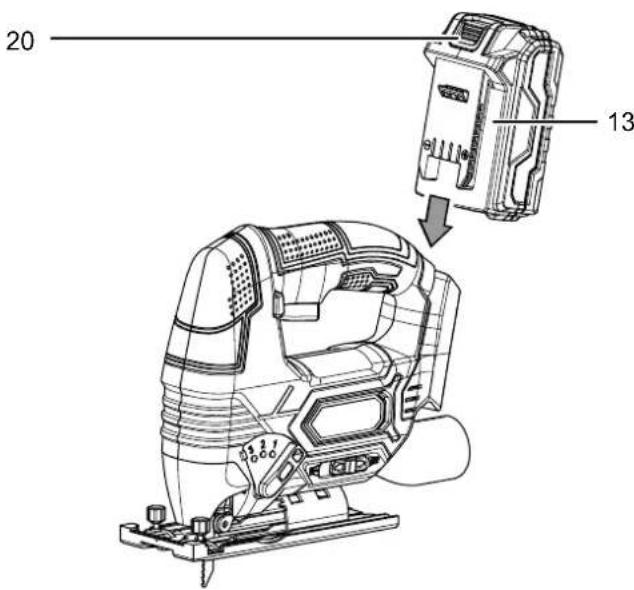

1. Insérez la batterie(13) dans l'appareil jusqu'à ce qu’elle

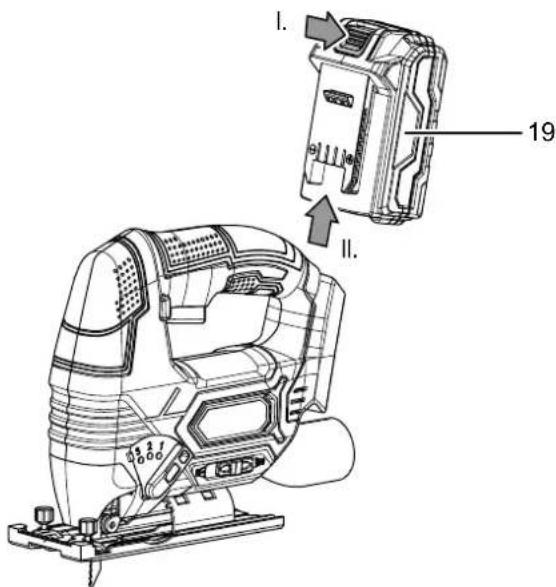

Extraction de la batterie

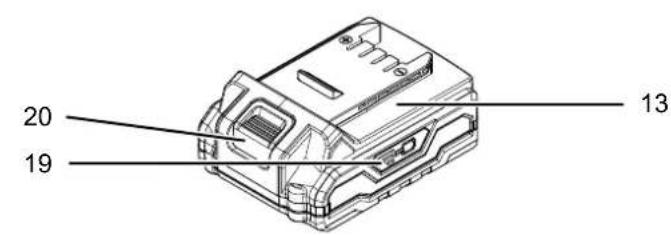

1. Séparez la batterie(13) de l’appareil en appuyant sur la

touche de déverrouillage(20)(I.) et en tirant la batterie hors de l’appareil(II.).

2. Au besoin, chargez la batterie (13) comme décrit au

chapitre Charge de la batterie.FR 13 scie sauteuse pendulaire sans fil PJSS 11-20V Contrôle de l’état de charge de la batterie La batterie possède un indicateur de capacité intégré. L’état de charge de la batterie peut être consulté sur les trois voyants LED de l’affichage de capacité(19) de la manière suivante: Couleur LED Signification vert– orange– rouge Charge/ puissance maximum orange– rouge Charge/ puissance moyenne rouge Charge faible– Charger la batterie

1. Appuyez sur le symbole batterie(25) sur la batterie(13).

ð Vous pouvez lire l’état de charge au moyen de l’affichage de capacité de la batterie(19).

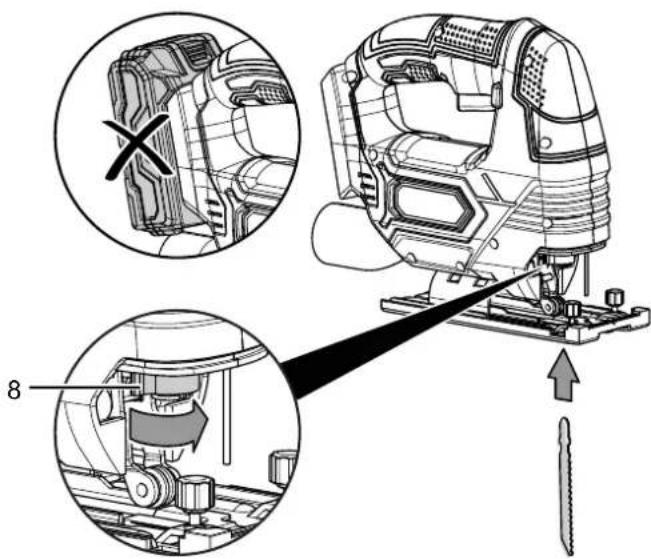

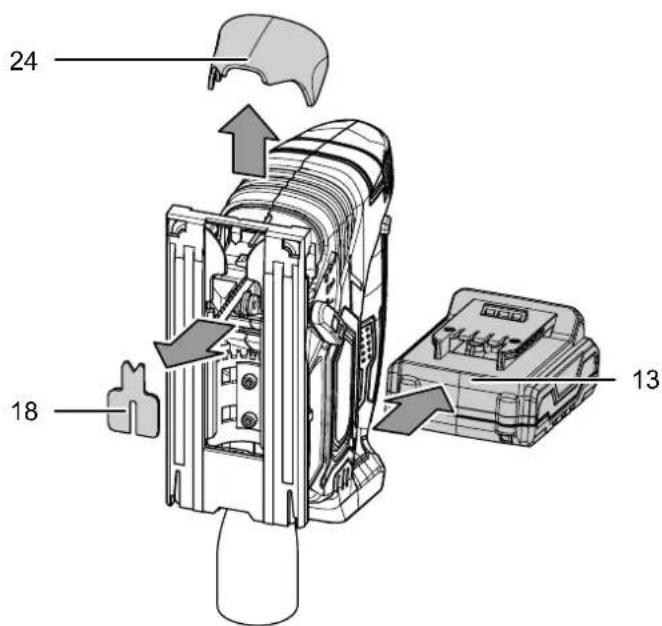

Changement de lame Avertissement relatif à la tension électrique Retirez la fiche d'alimentation de la prise secteur et la batterie de l'appareil avant toute intervention sur l’appareil. Débranchez le cordon d’alimentation de la prise murale en tirant sur la fiche secteur. Porter des gants de protection Portez toujours des gants de protection adéquats lorsque vous travaillez avec l'appareil. L’appareil est livré avec 2 lames de scie pour le bois et une lame pour les métaux légers. Procédez de la manière suivante pour retirer ou insérer les lames de scie:

1. Retirez la batterie(13) de l’appareil (voir chapitre

Extraction de la batterie).

3. Faites pivoter le fixe-lame rapide(8) vers le côté et

tenez-le fermement dans cette position.

4. Le cas échéant, retirez la lame présente dans le

5. Insérez la lame dans le fixe-lame rapide (8). Veillez à ce

que les dents de la lame soient bien dirigées vers l’avant et que la lame repose dans le galet de guidage(10).

6. Poussez la lame jusqu’en butée dans le fixe-lame

rapide(8). Veillez à utiliser une lame de scie adaptée à emmanchement à simple accroche.14 FR scie sauteuse pendulaire sans fil PJSS 11-20V

7. Relâchez le fixe-lame rapide (8).

ð Celui-ci doit reprendre sa position initiale.

8. Vérifiez le blocage correct de la lame.

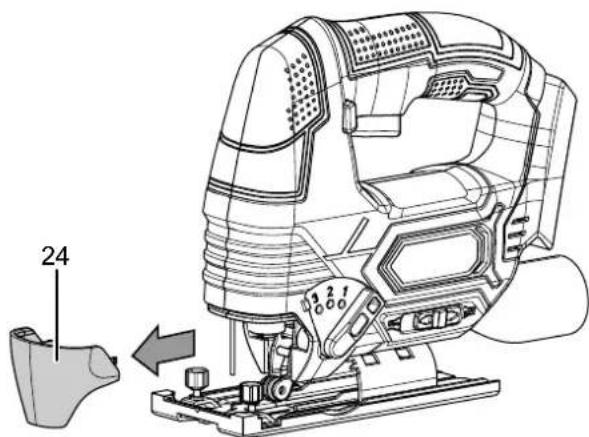

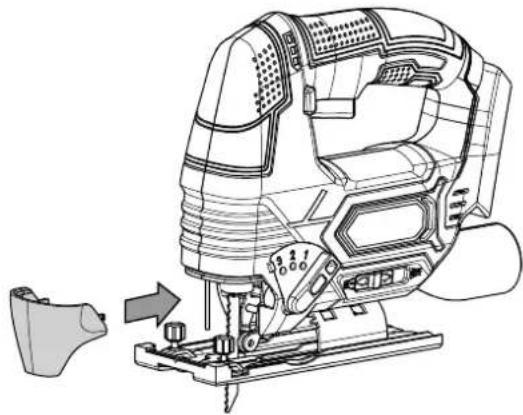

9. Replacez le capot de protection(24).

10. Remettez la batterie(13) dans l'appareil (voir chapitre

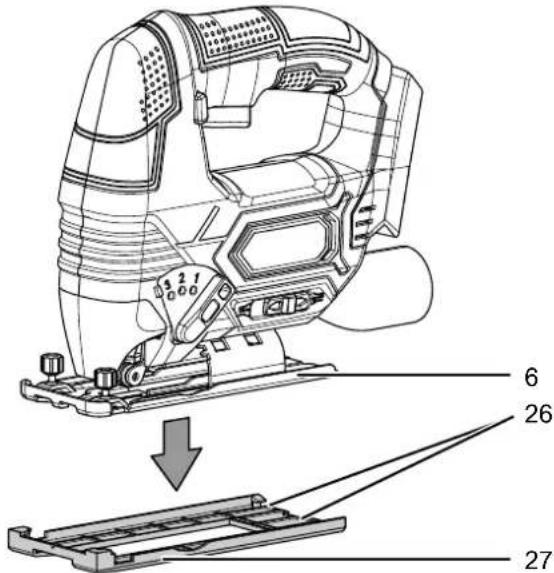

Insertion de la batterie). Montage / démontage du patin Afin de préserver la surface du matériau à traiter, le patin est déjà pré-monté. Au besoin, vous pouvez enlever le patin.

1. Retirez la batterie(13) de l’appareil (voir chapitre

Extraction de la batterie).

2. Dégagez les deux clips de fixation(26) à l’arrière.

3. Faites coulisser lentement le patin(27) vers l’avant en

dégageant prudemment la partie avant de celui-ci de la plaque de base(6).

4. Tirez prudemment le patin(27) vers le bas.

5. Pour remettre le patin(27) en place, faites-le tout d’abord

coulisser sur la plaque de base (6).

6. Continuez jusqu’à ce que les clips de fixation(26) à

l’arrière s’encliquent.

7. Vérifiez la bonne fixation du patin(27).

8. Remettez la batterie(13) dans l'appareil (voir chapitre

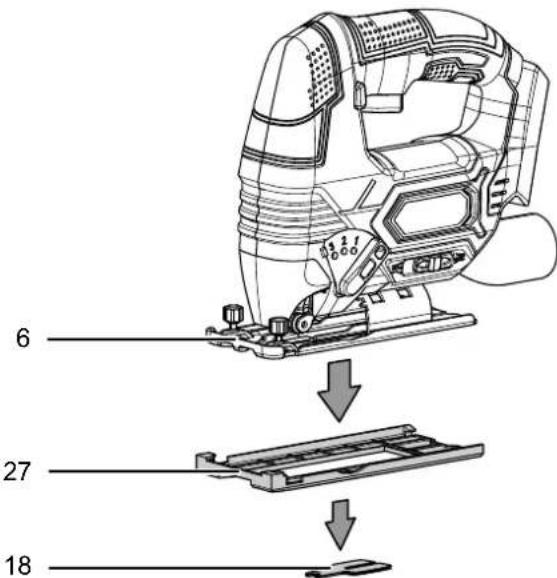

Insertion de la batterie). Montage / démontage de la protection anti-éclatement La protection anti-éclatement permet d’éviter l’arrachage de la surface lorsque l’on scie du bois. La protection anti-éclatement ne peut être utilisée qu’avec certains types de lames de scie et uniquement avec un angle de sciage de 0°. Vous pouvez l’enlever au besoin, par exemple lorsque vous voulez effectuer une découpe biaise. La protection anti-éclatement est déjà pré-montée.

1. Retirez la batterie(13) de l’appareil (voir chapitre

Extraction de la batterie).

2. Démontez tout d’abord le patin (27) (voir le chapitre

Montage / démontage du patin)

3. Enlevez la protection anti-éclatement(18) de la plaque de

base(6) en la pressant prudemment vers l’extérieur.

pressez celle-ci prudemment de bas en haut dans l’encoche de la plaque de base (6) jusqu’à ce qu’elle s’enclique. Veillez à ce que la face lisse de la protection anti-éclatement(18) soit orientée vers l’extérieur de l’appareil.

5. Remettez la batterie(13) dans l'appareil (voir chapitre

Insertion de la batterie).FR 15 scie sauteuse pendulaire sans fil PJSS 11-20V Réglage de l’angle de coupe L’angle de coupe peut être réglé sur 0° / 15° / 30° / 45°, vers la gauche ou vers la droite.

1. Retirez la batterie(13) de l’appareil (voir chapitre

Extraction de la batterie).

2. Enlevez tout d’abord la protection anti-éclatement(18)

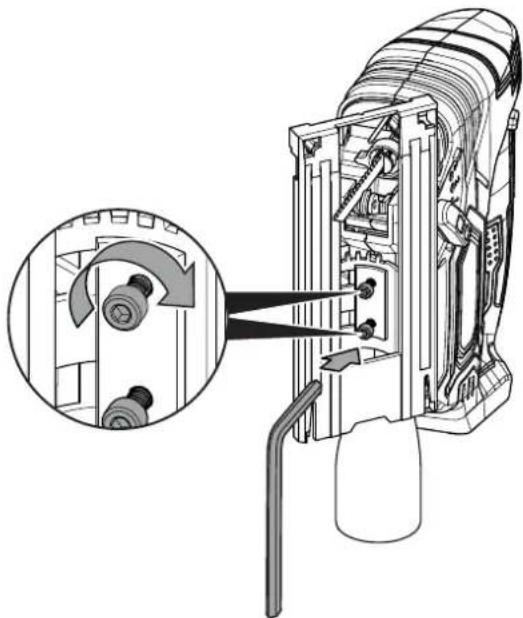

3. Desserrez les vis(22) sur la partie inférieure de l’appareil

au moyen de la clé Allen (17).

4. Poussez la plaque de base (6) vers l’arrière jusqu’à ce

qu’elle puisse tourner librement.

5. Réglez l’angle de coupe souhaité. L’angle de coupe est

gravé en degrés sur la plaque de base (6).16 FR scie sauteuse pendulaire sans fil PJSS 11-20V

6. Repoussez la plaque de base (6) vers l’avant jusqu’à ce

que la denture s’enclenche.

7. Serrez les vis(22) sur la partie inférieure de l’appareil au

moyen de la clé Allen (17).

8. Vérifiez que la plaque de base (6) est bien fixée.

9. Remettez la batterie(13) dans l'appareil (voir chapitre

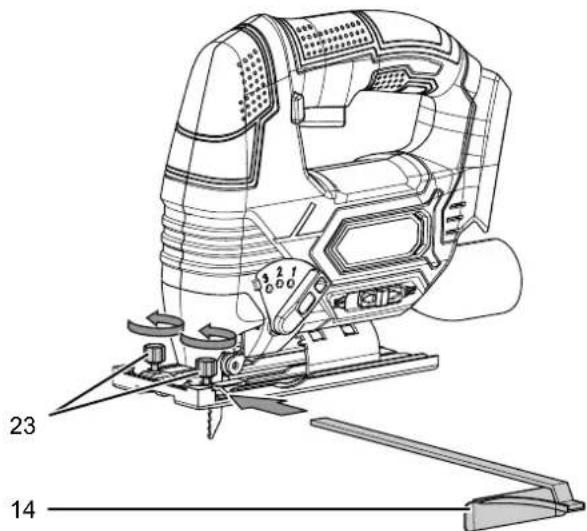

Insertion de la batterie). Info En cas de coupe biaisée, ni la protection anti- éclatement ni le capot de protection ne peuvent être utilisés. Montage du guide parallèle Le guide parallèle peut être monté aussi bien à gauche qu’à droite de l’appareil.

1. Retirez la batterie(13) de l’appareil (voir chapitre

Extraction de la batterie).

2. Desserrez les vis de serrage(23) de la glissière. Veuillez ce

faisant à ne pas sortir complètement les vis.

3. Faites coulisser le guide parallèle(14) dans la glissière,

avec les marques vers le haut.

4. Amenez le guide parallèle(14) sur la position souhaitée.

5. Serrez les vis de serrage(23).

6. Remettez la batterie(13) dans l'appareil (voir chapitre

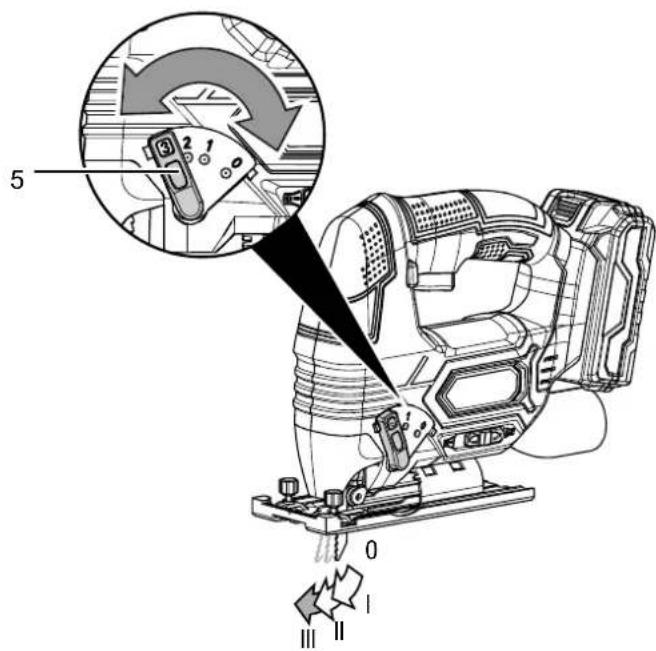

Insertion de la batterie). Réglage de la course pendulaire Vous pouvez régler le mouvement pendulaire de la lame de scie. Les niveaux 1 à 3 permettent une progression plus rapide de la découpe, alors qu’avec le niveau 0 (aucun mouvement pendulaire), les bords des découpes sont plus fins et plus propres. Le niveau de mouvement pendulaire peut être déterminé au moyen d’essais pratiques pour chacune des applications. Les remarques suivantes sont valables dans tous les cas:

• Choisissez un niveau petit si vous souhaitez obtenir un bord de coupe fin et propre, arrêtez au besoin complètement le mouvement pendulaire.

• Lorsque vous traitez des matériaux fins, arrêtez le mouvement pendulaire.

• Travaillez sur les matériaux durs avec un niveau de mouvement pendulaire réduit.

• Vous pouvez travailler au niveau maximum de mouvement pendulaire avec des matériaux tendres et lorsque vous sciez le bois dans le sens des fibres.

1. Placez le sélecteur(5) sur le niveau de mouvement

pendulaire souhaité. Plus le niveau est élevé, plus le mouvement pendulaire est important. Le mouvement pendulaire peut être modifié même en cours d’utilisation.

5FR 17 scie sauteuse pendulaire sans fil PJSS 11-20V Opération Conseils et recommandations pour la manipulation de la scie sauteuse Généralités:

• Les fentes d'aération doivent être libres afin que le moteur ne surchauffe pas.

• Avant chaque utilisation, contrôlez le bon positionnement de l'outil se trouvant dans le porte-outil. L'outil doit être fermement bloqué et inséré dans le support prévu du porte-outil.

• Vérifiez avant chaque mise en marche que vous utilisez l'outil correct adapté pour l'utilisation prévue. Sciage:

• Utilisez uniquement une lame parfaite et non endommagée. Les lames déformées, émoussées ou présentant d'autres détériorations peuvent se rompre.

• Observez les directives légales et les recommandations du fabricant de matériaux lors du sciage de matériaux légers.

• Avant de scier le bois, les panneaux d’aggloméré, les matériaux de construction, etc. avec des lames HCS, vérifiez l'absence de corps étrangers comme les clous, les vis, etc. Le cas échéant, retirez les corps étrangers ou utilisez des lames HSS.

• Pour scier des courbes étroites, utilisez une lame mince.

• La lame de scie ne doit pas être plus longue que nécessaire pour la découpe prévue. Mise en marche et arrêt de l'appareil Portez toujours votre équipement personnel de protection lorsque vous travaillez avec l'appareil.

1. Vérifiez que la lame de scie montée, le mouvement

pendulaire et l’angle de coupe sont adaptés aux travaux prévus.

2. Vérifiez que la pièce à usiner est bien sécurisée et que la

surface de travail est préparée en conséquence.

3. Posez la plaque de base avec le patin(6) sur la pièce.

4. Appuyez sur le verrouillage de mise en marche(1) pour

actionner l’interrupteur marche / arrêt.

5. Appuyez sur le bouton marche / arrêt(2) et maintenez-le

pressé pendant l’utilisation. ð L'appareil fonctionne selon les réglages effectués au préalable. ð La lampe de travail LED (7) s’allume.

6. Relâchez le bouton marche/arrêt(2) afin d'arrêter

l'appareil. ð La lampe de travail LED (7) s'éteint.18 FR scie sauteuse pendulaire sans fil PJSS 11-20V Réglage de la fonction soufflerie / aspiration Les copeaux peuvent, au choix, être soufflés vers l’avant ou bien aspirés au moyen d’un aspirateur que vous avez l’option de raccorder à la scie sauteuse.

1. Assurez-vous que le capot de protection(24) est monté.

2. Poussez le sélecteur de fonction soufflerie / aspiration(4)

vers la gauche pour faire aspirer les copeaux par un aspirateur externe ou bien vers la droite pour souffler les copeaux.

Raccordement de l’aspirateur Vous pouvez raccorder un aspirateur à l’appareil. L’adaptateur fourni permet le raccordement de tuyaux de petit diamètre. Attention Utilisez toujours un aspirateur spécifique pour l'aspiration de matériaux nocifs pour la santé ou toxiques.

1. Au besoin, montez l’adaptateur(16) livré avec l’appareil

sur le raccordement pour l’aspiration(3).

2. Pour optimiser l’aspiration, utilisez autant que possible la

protection anti-éclatement (18).

3. Raccordez un aspirateur adapté (par ex. un aspirateur

industriel) au raccord d'aspiration (3).

4. Poussez le sélecteur de fonction soufflerie / aspiration(4)

vers la gauche en position aspiration.

Mise hors service Avertissement relatif à la tension électrique Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Débranchez le cordon d’alimentation du chargeur de la prise murale en tirant sur la fiche secteur.

• Si besoin est, laissez refroidir l’appareil.

• Retirez la batterie de l’appareil (voir le chapitre Mise en service).

• Nettoyez l'appareil conformément aux indications figurant au chapitre «Maintenance».

• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage. Accessoires disponibles Avertissement Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans la notice d'instructions. L’utilisation d’autres outils et d’autres accessoires que ceux qui sont recommandés dans la notice d'instructions peut entraîner un risque de blessure. Désignation Numéro d'article Lames de scie sauteuse pour bois, 10 pièces

Lames de scie sauteuse pour métal, 10 pièces

Batterie de rechange Multiflex 20V 2,0 Ah 6.200.000.303FR 19 scie sauteuse pendulaire sans fil PJSS 11-20V Défauts et pannes Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante: Toutes les tâches de dépannage nécessitant l'ouverture du boîtier sont à réaliser par une entreprise d’électricité spécialisée ou par la société Trotec. Une légère fumée ou une odeur apparaît lors de la première utilisation:

• Il ne s’agit ni d’un défaut ni d’une panne. Ce phénomène disparaît rapidement après un certain temps de fonctionnement. L'accumulateur ne se charge pas:

• Vérifiez si l'accumulateur est inséré correctement sur le chargeur rapide. Poussez l'accumulateur dans le chargeur rapide de manière à ce que les contacts de l'accumulateur aient prise dans le chargeur rapide. L'accumulateur doit s'enclencher dans le chargeur rapide.

• Vérifiez le raccordement au réseau.

• Vérifiez le bon état du câble électrique et de la fiche d’alimentation.

• Vérifiez la protection du réseau.

• Vérifiez les dommages éventuels du chargeur rapide. N'utilisez pas de chargeur rapide endommagé. Contactez le service après-vente de Trotec.

• Vérifiez si les contacts de l'accumulateur sont encrassés. Le cas échéant, nettoyez-les.

• Il est possible que l'accumulateur soit défectueux et doive être remplacé. Utilisez uniquement un accumulateur du même type. L’appareil ne se met pas en marche:

• Il est possible que la charge de la batterie soit trop faible. Rechargez la batterie.

• Vérifiez que la batterie est insérée correctement dans l'appareil. Glissez la batterie sur l'appareil de manière à ce que les contacts de la batterie aient prise. La batterie doit s'encliqueter dans l'appareil.

• Vérifiez si les contacts de l'accumulateur sont encrassés. Le cas échéant, nettoyez-les. Info Attendez au moins 10 minutes avant de remettre l'appareil en marche. La lame de scie tremble:

• Vérifiez le blocage de la lame dans l’ouverture du fixe- lame rapide prévue à cet effet.

• Veillez à ce que le fixe-lame rapide soit bien bloqué. La lame ne pénètre pas sans problème dans le matériau à travailler ou la puissance de sciage est trop faible:

• Vérifiez que le réglage choisi pour le mouvement pendulaire convient au matériau à traiter.

• En cas d'usure de la lame, remplacez-la par une neuve.

• Vérifiez que la lame de scie choisie convient au matériau à traiter. L'appareil devient brûlant:

• Veillez à ne pas à exercer une pression trop élevée sur l'appareil pendant le sciage.

• Vérifiez que la lame de scie choisie convient aux travaux à effectuer.

• Les fentes d'aération doivent être libres afin d'éviter une surchauffe du moteur. Info Attendez au moins 10 minutes avant de remettre l'appareil en marche. L’appareil ne fonctionne pas parfaitement après les contrôles: Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.20 FR scie sauteuse pendulaire sans fil PJSS 11-20V Entretien À respecter avant tous travaux de maintenance Avertissement relatif à la tension électrique Ne touchez jamais la fiche d'alimentation ni la batterie avec les mains humides ou mouillées.

• Éteignez l’appareil.

• Laissez l’appareil refroidir complètement.

• Retirez la batterie de l’appareil. Avertissement relatif à la tension électrique Tout travail de maintenance nécessitant l'ouverture du carter est à réaliser par une entreprise spécialisée homologuée ou par la société Trotec. Indications de maintenance Aucune pièce à entretenir ou à lubrifier par l’utilisateur ne se trouve à l'intérieur de la machine. Signaux de sécurité sur la batterie et sur le chargeur Contrôlez régulièrement les signaux de sécurité se trouvant sur la batterie et le chargeur. Renouvelez les signaux de sécurité en cas d'illisibilité. Nettoyage L’appareil doit être nettoyé avant et après chaque utilisation. Remarque L'appareil ne doit pas être lubrifié après le nettoyage. Avertissement relatif à la tension électrique Risque d'électrocution provoquée par la pénétration de liquide dans le boîtier! Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

• Nettoyez l’appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu’aucune humidité ne pénètre dans le boîtier. Veillez à ce qu’aucune humidité ne puisse entrer en contact avec les composants électriques. N’utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d’alcool ou les produits abrasifs pour humidifier le chiffon.

• Séchez l’appareil avec un chiffon doux et non pelucheux.

• Séchez la lame avec un chiffon doux et non pelucheux.

• Maintenez propres les contacts de raccord de l’appareil et du chargeur.

Retirez les dépôts de poussière et, le cas échéant, les copeaux de bois et le reste du matériau du fixe-lame rapide.

• Les dépôts de poussière sont à retirer des orifices d'aération afin d'éviter une surchauffe du moteur.

• Enlevez poussières et copeaux de l’éjection des copeaux. Si celle-ci est bloquée, nettoyez-la avec des moyens appropriés (par ex. de l’air comprimé). Élimination Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l’environnement et la santé des produits dangereux qu’ils sont susceptibles de contenir. Li-Ion Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.FR 21 scie sauteuse pendulaire sans fil PJSS 11-20V Déclaration de conformité Traduction de la déclaration de conformité originale conformément à la directive CEMachines 2006/42/CE, annexeII, partie1, sectionA Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, conçu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE. Modèle / produit:

Type: scie sauteuse pendulaire sans fil À partir de l’année modèle:

• 2015/863/UE: 31/03/2015 Normes harmonisées appliquées:

• EN 62841-2-11:2016+A1:2020 Normes et spécifications techniques nationales appliquées:
