BE16 - Testeur de tension électrique TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Testeur de tension électrique
Marque	Trotec
Modèle	BE16
Plage de détection	5 V AC à 1000 V AC
Catégorie de surtension	CAT IV 1000 V
Degré de pollution	2
Alimentation	2 piles AAA 1,5 V
Poids	57 g
Fonctions principales	Détection de tension alternative, lampe torche LED, réglage de sensibilité, signal sonore et LED
Entretien	Nettoyer avec un chiffon humide doux non pelucheux ; éviter les solvants, alcool et abrasifs
Nettoyage	Ne pas laisser pénétrer l'humidité dans le boîtier
Sécurité	Test fonctionnel avant chaque mesure ; ne pas utiliser si endommagé, humide ou compartiment à piles ouvert ; respecter CAT IV 1000 V
Pièces détachées	Aucune pièce détachée disponible ; contacter le fabricant pour réparation
Réparabilité	Non réparable par l'utilisateur (sauf remplacement des piles)
Accessoires fournis	1 détecteur BE16, 2 piles AAA, 1 notice succincte
Conditions de fonctionnement	0 °C à 40 °C, HR max 85 %
Conditions de stockage	-10 °C à 60 °C, HR max 85 %
Lampe de poche	LED intégrée, activation par touche (marche/arrêt)
Type de signal	LED rouge clignotante + bip sonore répétitif
Sensibilité réglable	Oui, par molette de 5 V à 1000 V
Utilisation prévue	Détection de tension alternative, recherche de rupture de câble, fusibles, fils
Fabricant	Trotec GmbH, Grebener Str. 7, D-52525 Heinsberg, Allemagne
Piles incluses	Oui, 2 piles AAA 1,5 V

FOIRE AUX QUESTIONS - BE16 TROTEC

Comment allumer l'appareil ?

Pour allumer l'appareil, tournez la molette de réglage (1) vers la pointe de mesure. Deux courts bips sonores retentissent et la pointe de mesure s'allume deux fois en rouge. L'appareil démarre avec une sensibilité maximale de 5 V.

Comment tester le fonctionnement avant utilisation ?

Avant chaque mesure, testez l'appareil en approchant la pointe de mesure d'une source de tension connue. Vérifiez que la LED clignote et qu'un bip sonore retentit. Effectuez également le test fonctionnel automatique : à la mise en marche, la pointe doit clignoter deux fois en rouge avec deux bips.

Quelle est la plage de tension détectable ?

L'appareil détecte les tensions alternatives de 5 V à 1000 V AC. Il ne détecte pas les tensions inférieures à 5 V ni supérieures à 1000 V, ni les tensions continues.

Comment régler la sensibilité ?

Tournez la molette de réglage (1) vers la pointe de mesure pour diminuer la sensibilité. En butée, l'appareil ne détecte plus que les tensions jusqu'à 1000 V. En position initiale (après allumage), la sensibilité est maximale (5 V).

Que faire si l'appareil ne s'allume pas ?

Vérifiez les piles : ouvrez le compartiment à piles, assurez-vous que les piles sont correctement insérées en respectant la polarité. Si nécessaire, remplacez les deux piles AAA 1,5 V. Si le problème persiste, contactez le fabricant.

Comment utiliser la lampe de poche ?

Maintenez enfoncée la touche marche/arrêt lampe de poche LED (2) pour allumer la lampe. Relâchez la touche pour l'éteindre. La lampe est située sur le côté de l'appareil.

Quelles précautions de sécurité observer ?

Lisez toutes les consignes de sécurité. Avant chaque utilisation, testez l'appareil sur une source connue. N'utilisez pas l'appareil s'il est endommagé, humide ou si le compartiment à piles est ouvert. Respectez les 5 règles de sécurité : mise hors tension, sécurisation, constat d'absence de tension, mise à la terre, couverture des pièces sous tension. L'appareil est classé CAT IV 1000 V.

Comment remplacer les piles ?

Éteignez l'appareil. Tirez le couvercle du compartiment à piles vers l'arrière. Insérez deux piles AAA 1,5 V en respectant la polarité. Refermez le couvercle jusqu'à ce qu'il s'enclenche. Effectuez ensuite un test fonctionnel.

L'appareil détecte-t-il le courant continu ?

Non, l'appareil détecte uniquement les tensions alternatives (AC). Il ne convient pas à la détection de tensions continues (DC). N'essayez pas de détecter du courant continu avec cet appareil.

Que faire en cas de dysfonctionnement ?

N'essayez pas de réparer l'appareil vous-même. Contactez le fabricant Trotec pour un dépannage ou un contrôle. Toute modification ou ajout non autorisé est interdit. Pour le nettoyage, utilisez uniquement un chiffon humide doux sans solvant.

MODE D'EMPLOI BE16 TROTEC

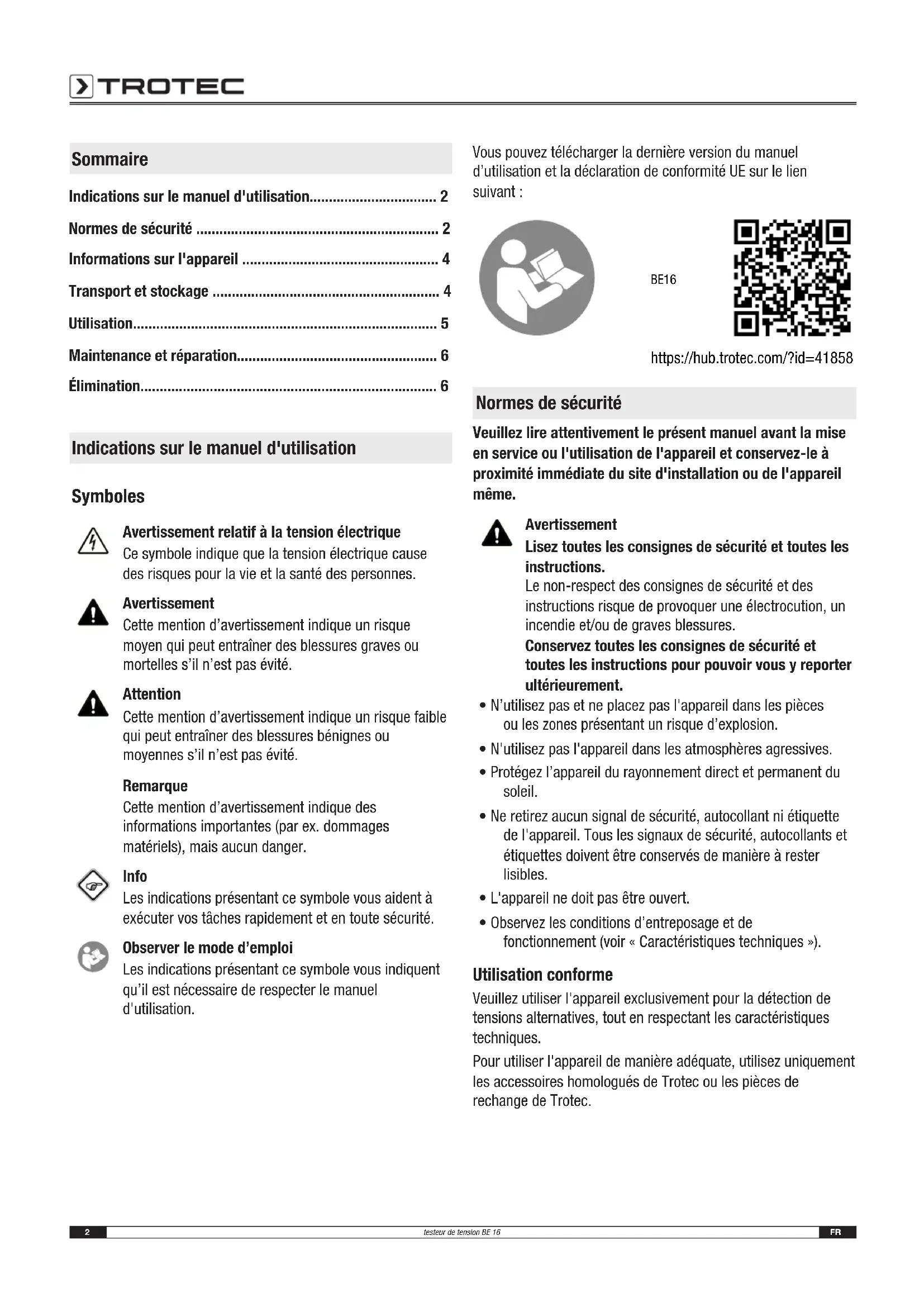

Indications sur le manuel d'utilisation.... 2

Normes de sécurité 2

Informations sur l'appareil .... 4

Transport et stockage 4

Utilisation.... 5

Maintenance et réparation.... 6

Élimination.... 6

Indications sur le manuel d'utilisation

Symboles

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications présentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sur le lien suivant :

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité et des instructions risque de provoquer une électrocution, un incendie et/ou de graves blessures.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmosphères agressives.
• Protégez l'appareil du rayonnement direct et permanent du soleil.
• Ne retirez aucun signal de sécurité, autocollant ni étiquette de l'appareil. Tous les signaux de sécurité, autocollants et étiquettes doivent être conservés de manière à rester lisibles.
  • L'appareil ne doit pas être ouvert.
• Observez les conditions d'entreposage et de fonctionnement (voir « Caractéristiques techniques »).

Utilisation conforme

Veuillez utiliser l'appareil exclusivement pour la détection de tensions alternatives, tout en respectant les caractéristiques techniques.

Pour utiliser l'appareil de manière adéquate, utilisez uniquement les accessoires homologués de Trotec ou les pièces de rechange de Trotec.

Utilisations non conformes prévisibles

L'appareil ne convient pas à la mesure exacte de tension.

N'essayez pas de détecter les tensions continues avec l'appareil.

L'appareil ne doit pas être utilisé en zone explosive, en contact avec de l'eau ou en cas d'humidité de l'air élevée.

Veuillez ne pas utiliser l'appareil dans des zones explosives, en contact avec de l'eau ou en cas de forte humidité relative.

La transformation ou un ajout arbitraire au niveau de l'appareil sont strictement interdits.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

- maîtriser les 5 règles de sécurité

• 1. mettre hors tension
• 1. sécuriser contre la remise sous tension
• 1. constater l'absence de tension bipolaire
• 1. mettre à la terre et court-circuiter
• 1. couvrir les pièces avoisinantes sous tension

- utiliser le testeur de tension en conformité avec des processus de travail sûrs.

- prendre conscience des risques associés aux appareils électriques en environnement humide.

- prendre toutes les mesures nécessaires pour se protéger contre un contact direct avec les pièces sous tension.

- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Risques résiduels

Avertissement relatif à la tension électrique

Électrocution provoquée par une isolation insuffisante.

Contrôlez l'appareil avant chaque utilisation pour détecter d'éventuels endommagements et pour en assurer le bon fonctionnement.

N'utilisez plus l'appareil si vous détectez des endommagements.

N'utilisez pas l'appareil lorsque celui-ci ou vos mains sont humides ou mouillés !

N'utilisez pas l'appareil lorsque le compartiment à pile ou le boîtier est ouvert.

Avertissement relatif à la tension électrique

Risque d'électrocution en cas de contact avec des pièces sous tension. Veuillez ne pas toucher d'éléments sous tension. Isolez les pièces voisines sous tension en les couvrant ou en les mettant hors tension.

Avertissement relatif à la tension électrique

Risque d'électrocution provoquée par la pénétration de liquide dans le boîtier !

Ne plongez pas l'appareil et les accessoires dans l'eau. Veillez à éviter la pénétration d'eau ou d'autres liquides dans le boîtier.

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement

Danger de suffocation !

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Avertissement

L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle ! Observez les qualifications requises pour le personnel.

Attention

Tenez l'appareil à l'écart de sources de chaleur.

Remarque

Avant chaque mesure, testez la fonctionnalité de l'appareil sur une source de tension connue.

Remarque

N'exposez pas l'appareil à l'humidité ou à des températures extrêmes afin d'éviter de le détériorer.

Remarque

N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Informations sur l'appareil

Description de l'appareil

Le détecteur de tension BE16 détecte les tensions alternatives (AC) et les signale à l'utilisateur en activant une LED et une alarme sonore.

Il est possible d'utiliser l'appareil pour trouver une rupture de câble ou détecter la présence de tension alternative au niveau de fusibles, fils ou câbles.

En outre, l'appareil de mesure est équipé d'une lampe de poche LED intégrée.

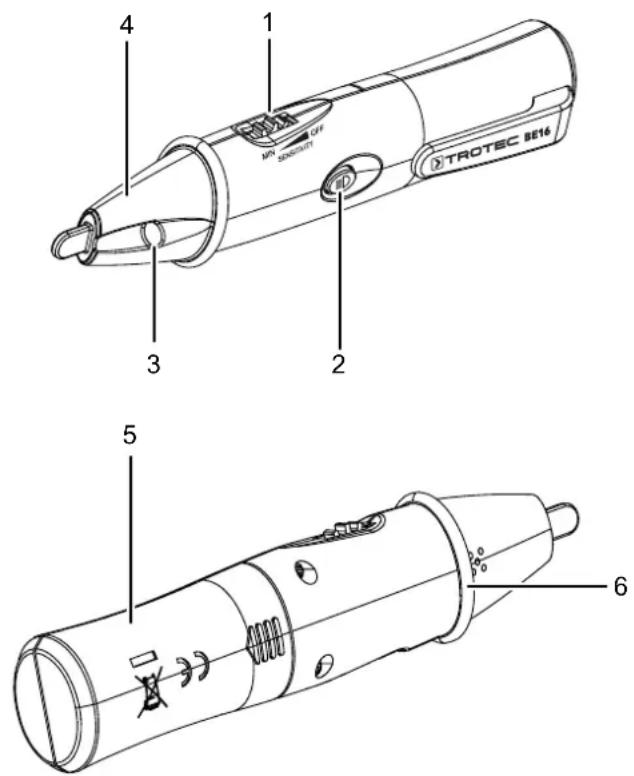

Représentation de l'appareil

N° Désignation

1 Molette de réglage (marche/arrêt, réglage de la sensibilité de mesure)

2 Touche marche/arrêt lampe de poche LED

3 Lampe de poche LED

4 Pointe de mesure

5 Compartiment à piles

6 Anneau de protection

Caractéristiques techniques

Paramètre Valeur
Plage de détection 5 V AC à 1000 V AC
Catégorie de surtension CAT IV 1 000 V
Degré de pollution 2
Type de piles 2 piles AAA 1,5 V (micro)
Poids 57 g
Conditions ambiantes 0 °C à 40 °Cà 85 % HR max.
Conditions de stockage -10 °C à 60 °Cà 85 % HR max.

Composition de la fourniture

1 détecteur de tension BE16

2 piles AAA 1,5 V (micro)

1 notice succincte

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Utilisez la pochette fournie avec l'appareil pour transporter ce dernier afin de le protéger contre les influences extérieures.

Stockage

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• au sec et protégé du gel et de la chaleur
• dans un endroit protégé de la poussière et de l'exposition directe du soleil
• le cas échéant, protégé de la poussière par une housse
• la température de stockage correspond aux valeurs indiquées dans les Caractéristiques techniques
  • retirer les piles de l'appareil

Utilisation

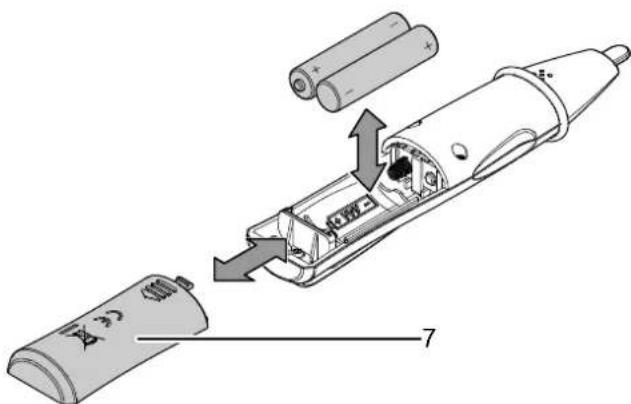

Mise en place des piles

Remarque

Veuillez vous assurer que la surface de l'appareil est sèche et que l'appareil est éteint.

Insérez les piles fournies avec l'appareil avant la première utilisation (2 piles AAA 1,5 V).

Pour insérer les piles dans l'appareil, procédez comme suit :

1. Tirez le couvercle du compartiment à piles (7) vers l'arrière.
2. Insérez les piles dans le compartiment à piles (5) en respectant la polarité.
3. Glissez le couvercle (7) sur le compartiment à pile jusqu'à ce qu'il s'enclenche.

Mise en marche de l'appareil

1. Allumez l'appareil en faisant tourner la molette de réglage (1) vers la pointe de mesure.

Deux courts bips sonores retentissent et la pointe de mesure (4) s'allume deux fois en rouge.

Info

À la mise en marche, la sensibilité de mesure maximum de l'appareil est toujours réglée sur 5 V. La rotation de la molette de réglage (1) vers la pointe de mesure diminue la sensibilité de mesure de l'appareil.

Remarque

L'appareil n'est pas capable de détecter une tension alternative inférieure à 5 V ou supérieure à 1 000 V.

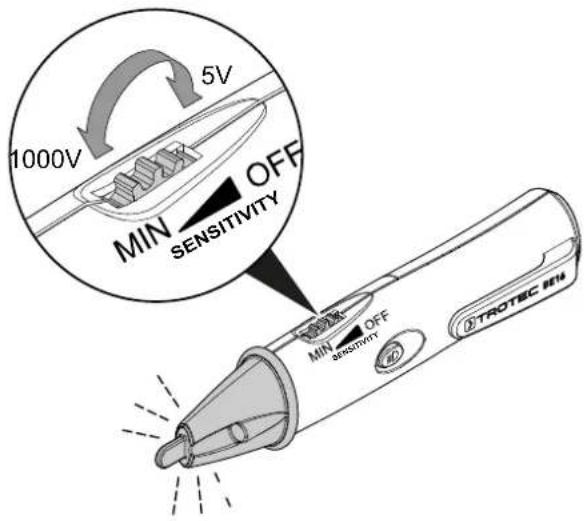

Réglage de la sensibilité de mesure

Vous pouvez régler la sensibilité de mesure de l'appareil au moyen de la molette de réglage (1). Aussitôt après la mise en marche, l'appareil peut détecter les tensions alternatives entre 5 V et 1 000 V.

Tournez la molette de réglage (1) vers la pointe de mesure pour diminuer la sensibilité de mesure. Lorsque vous tournez la molette jusqu'en butée vers la pointe de mesure, la sensibilité de mesure de l'appareil est réduite au maximum. L'appareil ne peut plus détecter que des tensions alternatives allant jusqu'à 1 000 V. Avec une telle sensibilité de mesure, l'appareil ne réagit plus aux tensions alternatives faibles.

1000V 5V MIN SENSITIVITY OFF MIN SENSITIVITY OFF TROTEC MIN

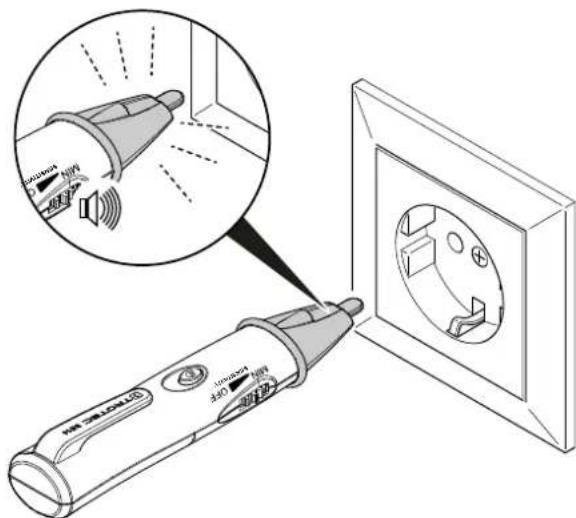

Test fonctionnel de l'appareil avant la mesure

√ Des piles chargées sont en place dans l'appareil.

1. Mettez l'appareil en marche.

→ La pointe de mesure (4) clignote deux fois en rouge, tandis qu'un bip sonore se fait entendre deux fois.
L'indicateur LED clignote ensuite deux fois brièvement à intervalles réguliers, sans bip sonore. L'indicateur LED ne clignote pas si les piles en place sont trop faibles. Dans ce cas, n'effectuez plus aucune mesure et remplacez les piles sans attendre.
→ Vous pouvez maintenant utiliser l'appareil pour détecter les tensions alternatives.

1. Contrôlez le fonctionnement du testeur de tension avant chaque mesure. Pour ce faire, approchez la pointe de mesure (4) d'une source de tension connue.

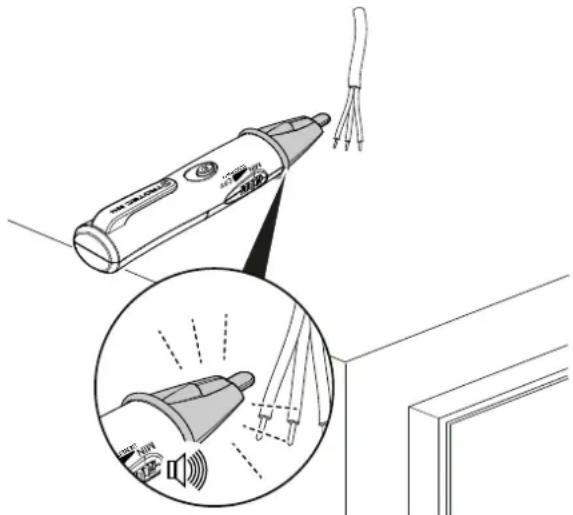

Détection d'une tension alternative (AC)

Après avoir testé de manière satisfaisante le fonctionnement de l'appareil, vous pouvez utiliser celui-ci pour détecter les tensions alternatives. À cette fin, procédez de la manière suivante :

√ Des piles chargées sont en place dans l'appareil.
√ Le fonctionnement de l'appareil a été testé avec succès.

1. Mettez l'appareil en marche.

2. Sélectionnez le niveau de sensibilité désiré.

3. Tenez l'appareil à proximité de la source de tension alternative à tester.

Si la source présente une tension alternative dans la plage correspondant à la sensibilité définie, la pointe de mesure (4) clignote et un bip répétitif retentit.

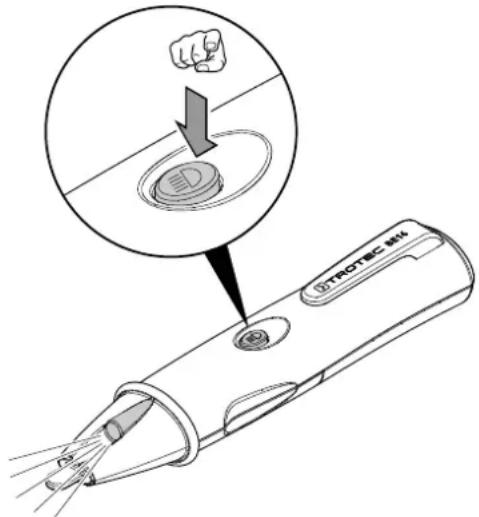

Allumage de la lampe de poche

Pour utiliser la lampe de poche, procédez comme suit :

√ Des piles chargées sont en place dans l'appareil.

1. Maintenez pressée la touche marche/arrêt lampe de poche LED (2).

→ La lampe de poche LED (3) reste allumée tant que la touche marche/arrêt lampe de poche LED (2) est pressée.

1. Relâchez la touche marche/arrêt lampe de poche LED (2) pour éteindre la lampe de poche LED.

TRACTRIC M4

Maintenance et réparation

Remplacement des piles

Un changement de piles est requis lorsqu'il n'est plus possible de mettre l'appareil en marche ou lorsque le test fonctionnel est négatif (voir « Mise en place des piles » au chapitre « Utilisation »).

Nettoyage

Nettoyez l'appareil avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. N'utilisez pas d'aérosol, de solvant, de nettoyant à base d'alcool ni de produit abrasif pour nettoyer l'appareil, mais uniquement un chiffon imbibé d'eau claire.

Dépannage

Veuillez ne pas modifier l'appareil, ni monter des pièces de rechange. Veuillez vous adresser au fabricant pour faire dépanner ou contrôler l'appareil.

Élimination

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouverez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Trotec GmbH

Grebener Str. 7

D-52525 Heinsberg
