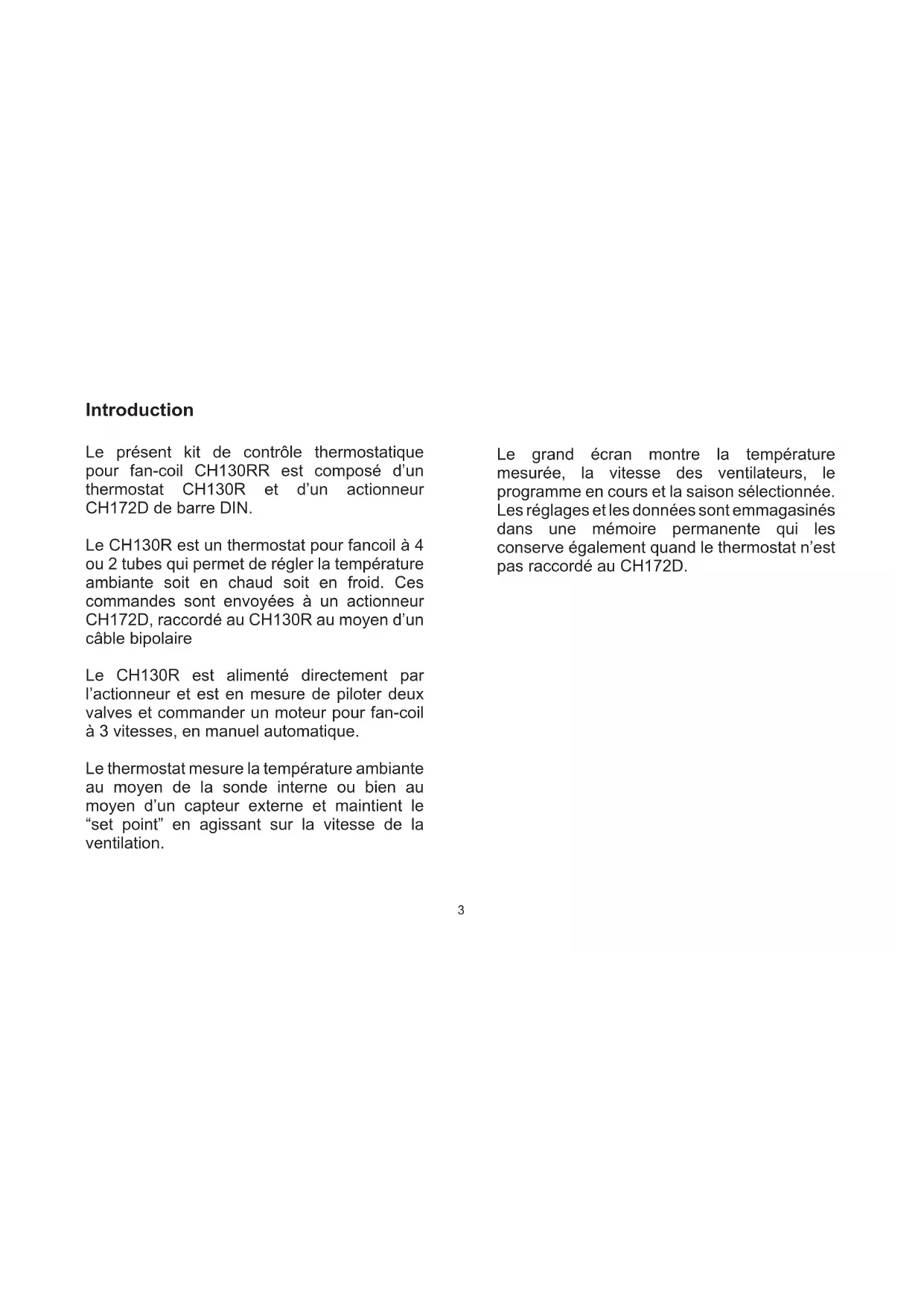

Introduction
Le présent kit de contrôle thermostatique pour fan-coil CH130RR est composé d'un thermostat CH130R et d'un actionneur CH172D de barre DIN.
Le CH130R est un thermostat pour fancoil à 4 ou 2 tubes qui permet de régler la température ambiante soit en chaud soit en froid. Ces commandes sont envoyées à un actionneur CH172D, raccordé au CH130R au moyen d'un câble bipolaire
Le CH130R est alimenté directement par l'actionneur et est en mesure de piloter deux valves et commander un moteur pour fan-coil à 3 vitesses, en manuel automatique.
Le thermostat mesure la température ambiante au moyen de la sonde interne ou bien au moyen d'un capteur externe et maintient le "set point" en agissant sur la vitesse de la ventilation.
Le grand écran montre la température mesurée, la vitesse des ventilateurs, le programme en cours et la saison sélectionnée. Les réglages et les données sont emmagasinés dans une mémoire permanente qui les conserve également quand le thermostat n'est pas raccordé au CH172D.
Commandes et indications

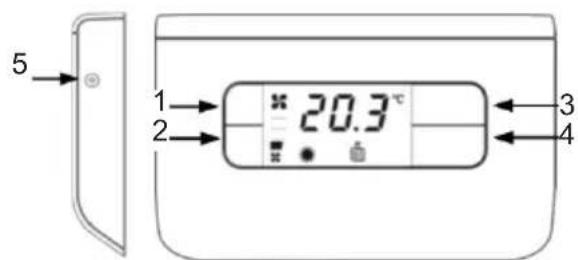

Commandes
- Touche pour diminuer la vitesse des ventilateurs
- Touche pour augmenter la valeur de la température du programme sélectionné
- Touche pour réduire la valeur de température du programme sélectionné
- Touche de reset du thermostat
Combinaisons de touches
(appuyer ensemble)
1+2 commutation Été/Hiver
3+4 commutation Confort/Economy
2+4 commutation Celsius/Fahreneit

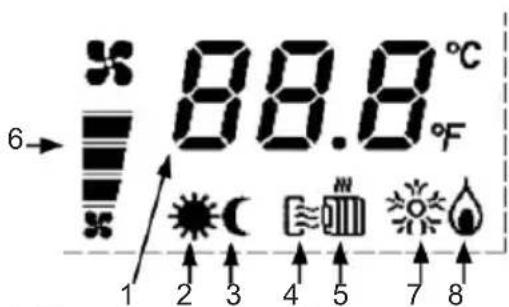

Indications
- Symbole Confort
- Symbole Economy
- Symbole Été
- Symbole Hiver
- Symboles vitesse ventilateurs
- Installation allumée en fonctionnement été
- Installation allumée en fonctionnement hiver
Manuel d'utilisation
Pour mettre en marche le thermostat après son installation exécuter dans l'ordre les opérations suivantes:
- Sélection fonctionnement Été / Hiver.
- Choix du mode de fonctionnement.
- Sélection de la vitesse du ventilateur.

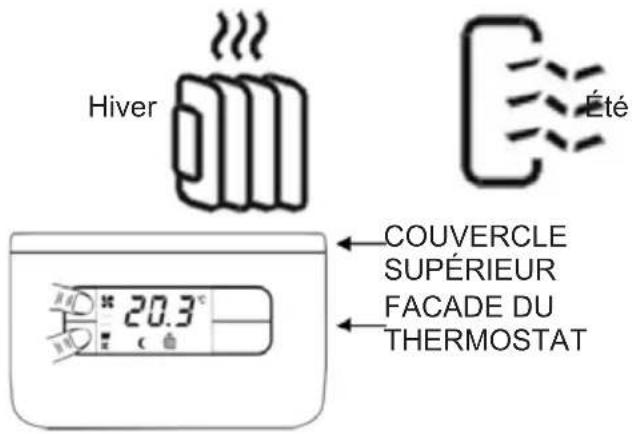

Sélection Été / Hiver
Pour passer du fonctionnement hiver (installation de chauffage) au fonctionnement été (installation de rafraîchissement), et vice versa, appuyer la combinaison de touches 1+2. Le fonctionnement sélectionné est indiqué sur l'écran par les icônes Hiver ou Été.
Le thermostat CH130R à 3 divers modes de fonctionnement manuels: Confort, Economy et la fonction Éteint (OFF).
Mode de fonctionnement Confort
Avec le mode de fonctionnement Confort le thermostat règle le fonctionnement de l'installation de chauffage ou rafraîchissement pour maintenir toujours la même température de confort imposée. Pour commuter de Economy à Confort, appuyer simultanément les touches 3 et 4.

Pendant le fonctionnement on peut modifi er le niveau de température avec les touches 3 et 4. La température peut être réglée de 2 à 40 °C, par palier de 0,1 °C.
Avec le mode de fonctionnement Economy le thermostat règle le fonctionnement de l'installation de chauffage ou rafraîchissement pour maintenir toujours la même température de economy imposée. Pour commuter de Confort à Economy, appuyer simultanément les touches 3 et 4.
La fonction Éteint est obtenue en mettant à zéro la vitesse des ventilateurs, dans ce cas le thermostat n'effectue aucun thermoréglage ni le réglage anti-gel.
L'installation s'éteint complètement et sur l'écran apparaît l'inscription OFF.
La vitesse du ventilateur est imposée sur trois niveaux fi xes (minimum, moyen, maximum) en agissant sur les touches 1 et 2.
Pour le nettoyage du thermostat il est conseillé d'utiliser un chiffon doux en coton sans aucun détergent.
Installation
Attention: L'installation doit être effectuée exclusivement par du personnel qualifié, en respectant scrupuleusement la réglementation en vigueur.
L'installation du thermostat est constituée de:
- Fixation du socle.
• Raccordements électriques.
• Fixation du thermostat sur le socle. - Confi guration des paramètres du thermostat.

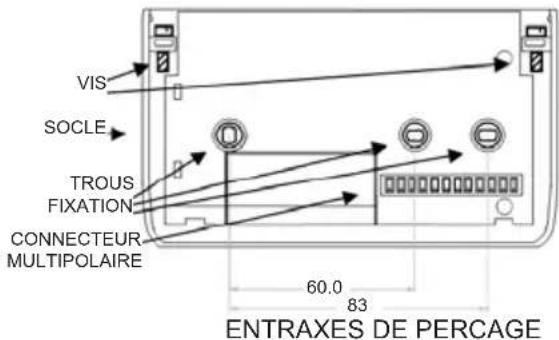

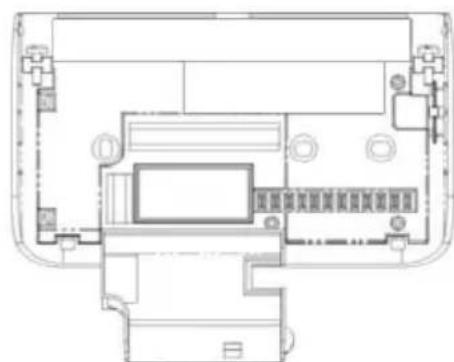

Fixation du socle
Le thermostat est fourni avec un socle adapté au montage soit sur paroi soit sur boîtes à encastrer rectangulaires à 3 postes (503) ou rondes.
Diviser socle et façade du thermostat en en- levant les vis à l'aide d'un outil spécial et en extrayant la partie antérieure.
Fixer le socle à la surface voulue au moyen des trous de fi xation prévus à cet effet; vérifi er que le socle soit bien bloqué, sans déformations, et que le connecteur multipolaire de raccordement se trouve dans l'angle en bas à droite.
Pour un fonctionnement correct, le socle doit être placé à environ 1,5 mètres de hauteur du sol, loin de sources de chaleur (lumière solaire directe, etc.), de portes et de fenêtres.
Raccordements électriques
Raccordement de l'actionneur


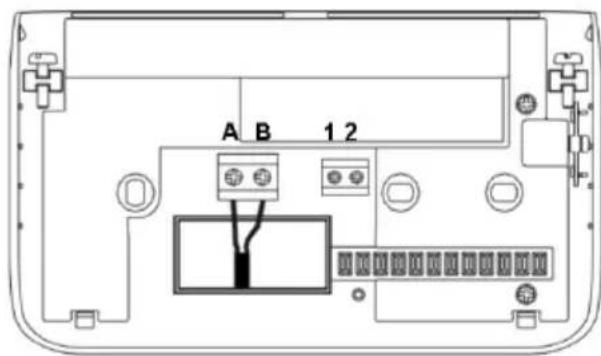

A B 1 2Raccorder les fi Is de l'alimentation provenant de l'actionneur CH172D aux bornes A et B, comme illustré dans la fi gure.
Les bornes acceptent des conducteurs fl exibles avec une section max de 2,5 mm2.
Raccordement de la sonde externe


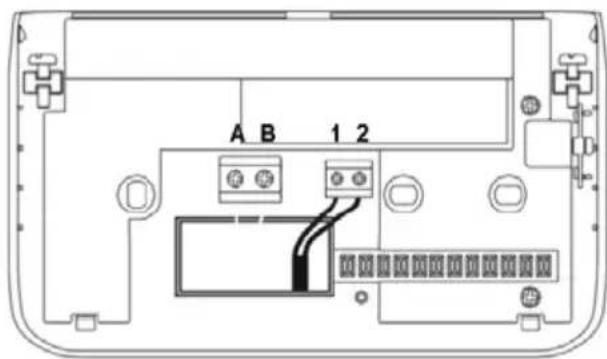

A B 1 2Raccorder les deux fi ls de la sonde externe aux bornes à vis 1 et 2 comme illustré dans la figure.
Fixation du thermostat sur le socle
Insérer et visser le thermostat au socle, en vérifi ant que le connecteur multipolaire s'insère correctement. Remettre en place le couvercle supérieur des piles.
Confi guration du thermostat
Attention: La confi guration doit être effectuée exclusivement par du personnel qualifi é.
Avec la confi guration du thermostat on peut personnaliser les paramètres de fonctionnement du dispositif. Pour accéder au programme de confi guration faire ce qui suit:
- Avec le thermostat alimenté, appuyer la touche reset et la touche 3.
- Relâcher la touche reset et maintenir appuyé la touche 3 pendant au moins 3 secondes.
- Relâcher enfi n la touche 3.
Pour modifi er le paramètre courant utiliser les touches 1 et 2. pour "sortir" du paramètre appuyer la touche 3. Une fois effectué le réglage de tous les paramètres, appuyer la touche 1 jusqu'à l'apparition de l'inscription END et appuyer la touche 3. A ce stade le thermostat sauvegarde les paramètres modifi és et sort automatiquement du menu paramétrique.
N.B.: Le thermostat envoie les commandes d'allumage/extinction des trois ventilateurs et des deux valves à l'actionneur à une cadence fixe d'une minute
| Index | Paramètre | Valeurs | Pré-défi ni |
| P01 | Type d'installation 1-2 | 1 | |
| P02 | Sonde externe 3-4-5 | 5 | |
| P03 | Visualisation sur écran | 1-2 1 | |
| P07 | Correction température ambiante | -4°C -+ 4°C (step 0.1°C) | 0 |
| P08 | Température set point limite inférieure hiver | 2°C - 40°C (step 1°C) | 2,0 °C |
| P09 | Température set point limite supérieure hiver | 2°C-40°C (step 1°C) | 40,0 °C |
| P10 | Température set point limite inférieure été | 2 °C - 40°C (step 1°C) | 5,0 °C |
| P11 | Température set point limite supérieure été | 2 °C - 40°C (step 1°C) | 30,0 °C |
| P14 | Réglage du différentiel | ±0.3 - ±2°C ±0.3 °C | |
| END | Sauvegarde et reset du thermostat | ||
P01: type d'installation.
1 installation à 2 tubes: le thermostat pilote seulement la valve (type on/off) dédiée au chauffage soit en chauffage soit en rafraîchissement, en effet la valve génère soit de l'eau chaude soit de l'eau froide.
2 installation à 4 tubes: le thermostat pilote une valve (type on/off) dédiée au chauffage et une seconde (type on/off) dédiée au rafraîchissement en fonction de la nécessité de l'environnement
P02: Sonde externe.
1 non disponible dans cette version.
2 non disponible dans cette version.
3 contact fenêtre / thermostat de minimum : quand le contact s'avère ouvert le thermostat effectue le thermo-réglage, quand il est fermé, il n'effectue le thermo-réglage.
4 contact fenêtre / thermostat de minimum inverti: le contact fenêtre fonctionne avec la logique invertie par rapport à celui défini en 3.
5 aucune: l'entrée sonde externe n'est pas gérée par le thermostat
P03: visualisation sur écran.
1 température ambiante: sur l'écran est visualisée la température ambiante.
2 set point: sur l'écran est visualisé le set point courant.
P07: correction température ambiante.
Réglable de -4,0 à 4,0°C. Ce paramètre sert pour exécuter une correction de la température ambiante acquise. En effet, dans certaines installations, à cause de la position de la sonde (interne ou reprise), la lecture de la température ambiante peut s'avérer non satisfaisant. Avec ce paramètre on peut ajouter ou sous-traire une valeur constante à la lecture.
P08: température set point limite inférieure hiver.
Réglable de 2,0 à 40,0°C. C'est la limite inférieure pour tous les set point (confort et economy) en chauffage.
P09: température set point limite supérieure hiver.
Réglable de 2,0 à 40,0°C. C'est la limite supérieure pour tous les set point (confort et economy) en chauffage.
P10: température set point limite inférieure été.
Réglable de 2,0 à 40,0°C. C'est la limite inférieure pour tous les set point (confort et economy) en rafraîchissement.
P11: température set point limite supérieure été.
Réglable de 2,0 à 40,0°C. C'est la limite supérieure pour tous les set point (confort et economy) en rafraîchissement.
P14: réglage du différentiel.
Réglable de ±0.3°C (valeur adaptée pour des installations avec inertie lente) à ±2°C (valeur adaptée pour des installations très réactives).
Caractéristiques techniques du thermostat
| Alimentation Au moyen d'actionneurCH172D | |
| Sorties Commandes actionneur | |
| Entrées Entrée sonde externe | |
| Connexions électriques Bornes à vite | |
| Degré de protection IP20 (degré de pollution 2) | |
| Mémorisation des réglables | Mémoire non volatile |
| Software Classe A | |
| Champ de réglage des températures | 2 °C – 40 °C |
| Température maximum T45 | |
| Commandes locales 5 touches | |
| Dimensions (L x A x P) | 135 X 83 X 21 |
| Distance sonde de la température externe | 10 m max |
| Gradient thermique de référence | 4 K/h |
| Longueur maximum câble actionneur | 100m |
| Conforme aux directives suivantes | 2006/95/CE, 2004/108/CE, 1993/68/CE |
| Répondant aux normes EN60730-1, EN60730-2-9 | |
| ErP classification: ErP Class IV; 2% (EU Reg. 811/2013 - 813/2013) | |
Actionneur CH172D de barre DIN
Application et emploi
Il est possible de raccorder un seul thermostat CH130R à plusieurs actionneurs, de façon à commander plus d'un fan-coil simultanément, avec deux câbles uniquement (voir plus bas).
L'appareil est prévu pour l'installation à encastrement (à l'intérieur de fan-coil, tableaux spéciaux ou autres logements adéquats).
L'installation doit être effectuée par du personnel qualifi é selon les normes EN en vigueur.
La distance entre l'actionneur et le transmetteur ne doit pas être supérieure à 100 m. Raccorder les fi ls à la plaque à bornes du socle selon les schémas reportés ci-après.
Si on dispose d'une installation à deux tubes, raccorder uniquement la valve 1 (contact entre les bornes C et V1). Avec une installation 4 tubes, la valve 1 est dédiée au chauffage et la valve 2 (entre C et V2) au rafraîchissement.
ATTENTION! Avant d'effectuer toute intervention sur l'appareil, vérifi er avoir déconnecté les câbles de connexion au réseau électrique.
Vérification du fonctionnement
Pour l'utilisation du thermostat CH130R consulter le manuel spécifi que d'instructions.
- Vérifi er que l'actionneur soit correctement raccordé au thermostat.
- Alimenter l'actionneur en le raccordant au réseau électrique.
- Effectuer, sur le thermostat, la commutation de la vitesse du moteur de ventilation (3 relais) et de la commande valves (2 relais) et vérifi er leur commutation effective.

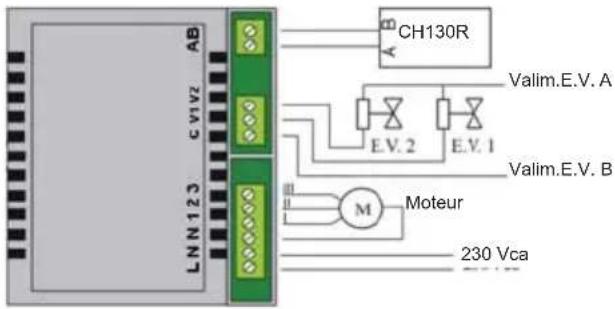

Raccordements électriques


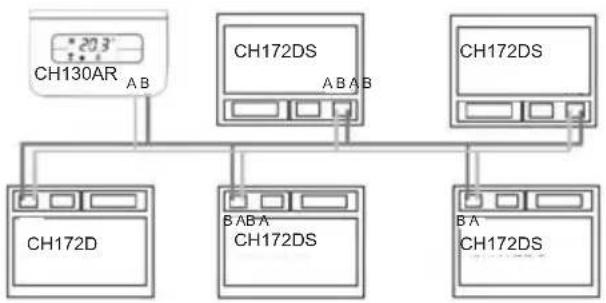

Un CH130R peut commander jusqu'à cinq fan-coil simultanément, en utilisant seulement deux câbles pour se raccorder aux actionneurs. Un de ces actionneurs devra être un CH172D, tandis que les autres, au maximum quatre, seront des CH172DS.
Les appareils devront être raccordés selon le schéma suivant:
Caractéristiques techniques de l'actionneur
| Alimentation 230V 50 Hz | |
| Puissance absorbée 2VA | |
| Entrée Commandes thermostat | |
| Caractéristiques sortierelais | 5(3)A250 V~ |
| Contacts en commutation libres de tension | 2 sorties valves |
| Contacts en commutation à tension de réseau | 3 sorties contacts moteur |
| Conteneur IP00 | (degré de pollution 2) |
| Software classe A | |
| Température maximum T45 | |
| Conforme aux directives suivantes | 2006/95/CE, 2004/108/CE, 1993/68/CE |
| Répondant aux normes EN60730-1 | |
| Déconnexion type 1B (micro-déconnexion) |
| Tension impulsive 4000V |
| Type de montage Barre DIN |
| Dimensions Conteneur 6 |
| modaules de barre DIN 106x93x42mm |
