CH130ARR - Thermostat Fantini Cosmi - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Thermostat
Modèle	Fantini Cosmi CH130ARR
Plage de température	5°C à 30°C
Alimentation	230 V AC
Type de montage	Montage mural
Fonctionnalités	Programmable, affichage numérique
Utilisation	Régulation de la température dans les systèmes de chauffage
Maintenance	Vérifier régulièrement le fonctionnement, nettoyer l'appareil
Sécurité	Conforme aux normes de sécurité électrique
Informations complémentaires	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - CH130ARR Fantini Cosmi

Comment installer le thermostat Fantini Cosmi CH130ARR ?

Pour installer le thermostat, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation. Connectez les fils selon le schéma et fixez le thermostat au mur.

Le thermostat ne s'allume pas, que faire ?

Vérifiez que l'alimentation électrique est correctement branchée et que le disjoncteur n'est pas déclenché. Si le problème persiste, essayez de réinitialiser le thermostat en suivant les instructions du manuel.

Comment régler la température sur le thermostat ?

Pour régler la température, utilisez les boutons de navigation ou l'écran tactile selon le modèle. Référez-vous au manuel d'utilisation pour des instructions spécifiques sur la programmation des heures et des températures.

Le thermostat ne communique pas avec le système de chauffage, que faire ?

Vérifiez les connexions entre le thermostat et le système de chauffage. Assurez-vous que le thermostat est configuré pour le type de chauffage utilisé. Si nécessaire, consultez le manuel pour les paramètres de configuration.

Comment changer la pile du thermostat ?

Ouvrez le compartiment à piles situé à l'arrière du thermostat. Remplacez l'ancienne pile par une nouvelle pile de type indiquée dans le manuel. Assurez-vous de respecter la polarité lors de l'installation.

Le thermostat affiche un message d'erreur, que signifie-t-il ?

Les messages d'erreur sont décrits dans le manuel d'utilisation. Identifiez le code d'erreur affiché et consultez la section des erreurs pour des solutions spécifiques.

Comment réinitialiser le thermostat aux paramètres d'usine ?

Pour réinitialiser le thermostat, accédez au menu des paramètres et recherchez l'option de réinitialisation aux paramètres d'usine. Suivez les instructions à l'écran pour confirmer la réinitialisation.

Le thermostat réagit lentement, que faire ?

Si le thermostat réagit lentement, vérifiez la qualité de la connexion sans fil (si applicable) et redémarrez l'appareil. Assurez-vous également que le thermostat est à jour avec le dernier firmware.

Quel type de chauffage est compatible avec le thermostat Fantini Cosmi CH130ARR ?

Le thermostat est compatible avec divers systèmes de chauffage, y compris les chaudières à gaz, les systèmes de chauffage électrique et les planchers chauffants. Consultez le manuel pour plus de détails sur la compatibilité.

MODE D'EMPLOI CH130ARR Fantini Cosmi

Commandes et indications ....4

Commandes 4

Indications 4

Manuel d'utilisation ....5

Sélection Été / Hiver ....5

Modes de fonctionnement ....6

Mode de fonctionnement Confort ....6

Mode de fonctionnement Economy ......6

Fonction Éteint (OFF) 7

Sélection vitesse ventilateur ....7

Entretien 8

Installation 8

Fixation du socle ....8

Raccordements électriques ......9

Fixation du thermostat sur le socle .....10

Confi guration du thermostat ....10

Caractéristiques techniques du thermostat .....15

Actionneur CH172D de barre DIN 15

Application et emploi ....15

Fixation et raccordement ....16

Vérifi cation du fonctionnement ....16

Raccordements électriques ....17

Raccorder plusieurs actionneurs à un thermostat 17

Caractéristiques techniques de l'actionneur .....18

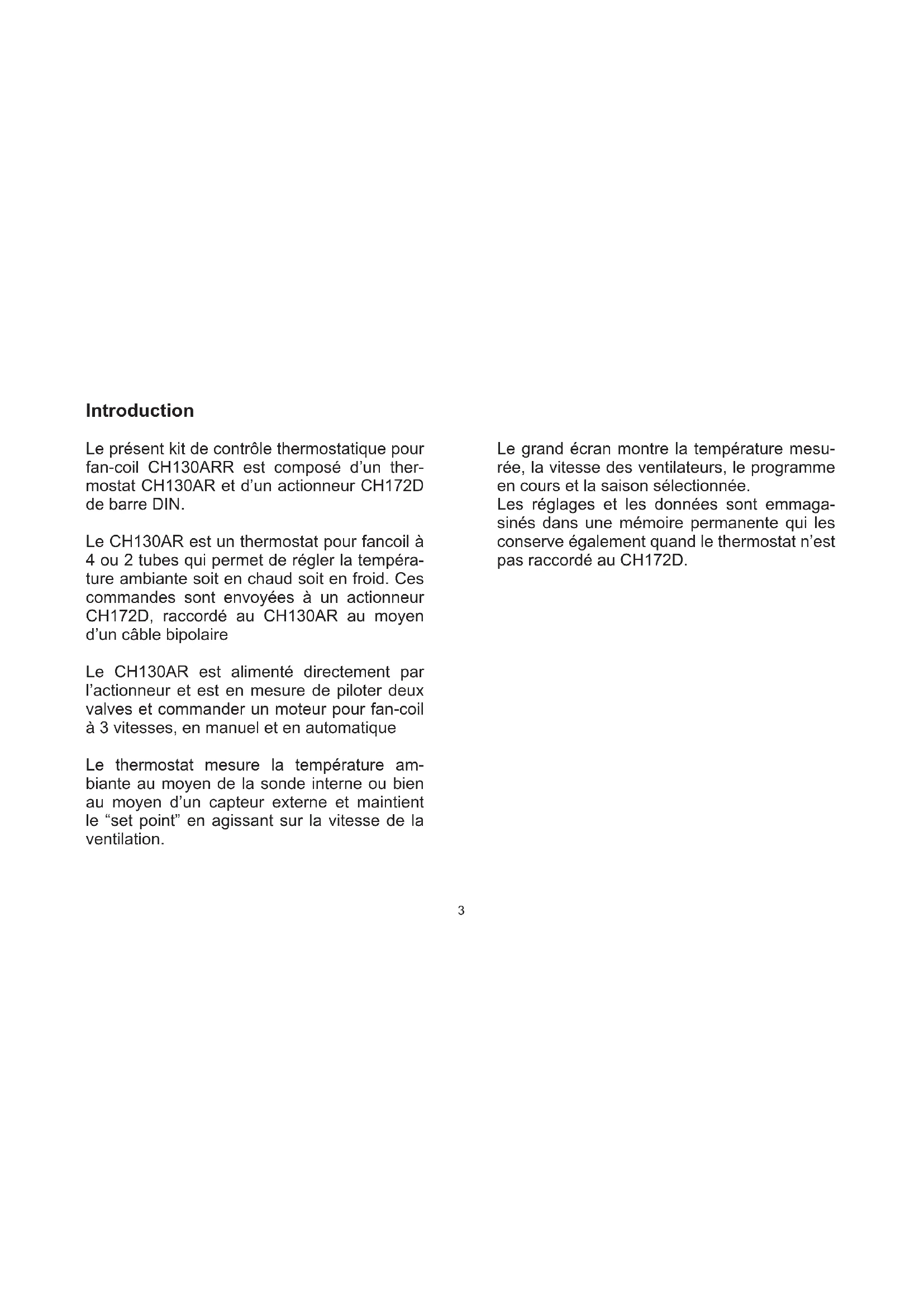

Introduction

Le présent kit de contrôle thermostatique pour fan-coil CH130ARR est composé d'un thermostat CH130AR et d'un actionneur CH172D de barre DIN.

Le CH130AR est un thermostat pour fancoil à 4 ou 2 tubes qui permet de régler la température ambiante soit en chaud soit en froid. Ces commandes sont envoyées à un actionneur CH172D, raccordé au CH130AR au moyen d'un câble bipolaire

Le CH130AR est alimenté directement par l'actionneur et est en mesure de piloter deux valves et commander un moteur pour fan-coil à 3 vitesses, en manuel et en automatique

Le thermostat mesure la température ambiante au moyen de la sonde interne ou bien au moyen d'un capteur externe et maintient le "set point" en agissant sur la vitesse de la ventilation.

Le grand écran montre la température mesurée, la vitesse des ventilateurs, le programme en cours et la saison sélectionnée.

Les réglages et les données sont emmagasinés dans une mémoire permanente qui les conserve également quand le thermostat n'est pas raccordé au CH172D.

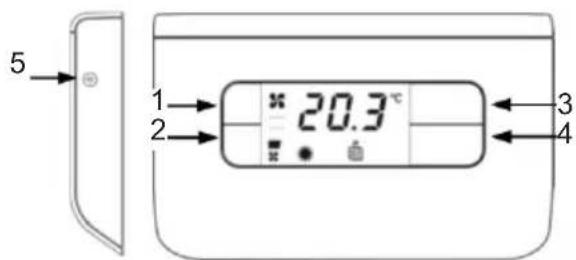

Commandes et indications Commandes

5 1 2 20.3° 3 4

1. Touche pour augmenter la vitesse des ventilateurs
2. Touche pour diminuer la vitesse des ventilateurs
3. Touche pour augmenter la valeur de la température du programme sélectionné
4. Touche pour réduire la valeur de température du programme sélectionné
5. Touche de reset du thermostat

Combinaisons de touches (appuyer ensemble)

1+2 commutation Été/Hiver
3+4 commutation Confort/Economy
2+4 commutation Celsius/Fahreneit

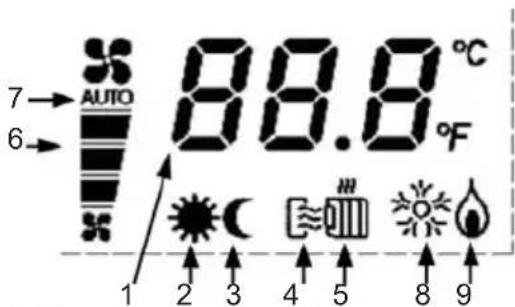

Indications

7 → AUTO 6 → 88.8 °C 1 2 3 4 5 8 9

1. Température mesurée
2. Symbole Confort
3. Symbole Economy
4. Symbole Été
5. Symbole Hiver
6. Symboles vitesse ventilateurs
7. Symbole Automatique
8. Installation allumée en fonctionnement été
9. Installation allumée en fonctionnement hiver

Manuel d'utilisation

Pour mettre en marche le thermostat après son installation exécuter dans l'ordre les opérations suivantes:

1. Sélection fonctionnement Été / Hiver.
2. Choix du mode de fonctionnement.
3. Sélection de la vitesse du ventilateur.

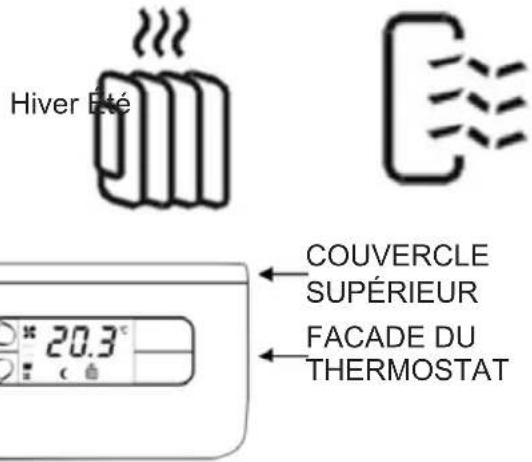

Sélection Été / Hiver

Pour passer du fonctionnement hiver (installation de chauffage) au fonctionnement été (installation de rafraîchissement), et vice versa, appuyer la combinaison de touches 1+2.

Le fonctionnement sélectionné est indiqué sur l'écran par les icônes Hiver ou Été.

Hiver Eté COUVERCLE SUPÉRIEUR FACADE DU THERMOSTAT 20.3°

Modes de fonctionnement

Le thermostat CH130AR à 3 divers modes de fonctionnement manuels: Confort, Economy et la fonction Éteint (OFF).

Mode de fonctionnement Confort

Avec le mode de fonctionnement Confort le thermostat règle le fonctionnement de l'installation de chauffage ou rafraîchissement pour maintenir toujours la même température de confort imposée. Pour commuter de Economy à Confort, appuyer simultanément les touches 3 et 4.

20.3℃ f

20.3°

Pendant le fonctionnement on peut modifi er le niveau de température avec les touches 3 et 4. La température peut être réglée de 2 à 40 °C, par palier de 0,1 °C.

20.4°C

Mode de fonctionnement Economy

Avec le mode de fonctionnement Economy le thermostat règle le fonctionnement de l'installation de chauffage ou rafraîchissement pour maintenir toujours la même température de economy imposée. Pour commuter de Confort à Economy, appuyer simultanément les touches 3 et 4.

20.4°

20.4°

Pendant le fonctionnement on peut modifi er le niveau de la température avec les touches 3 et 4. La température peut être réglée de 2 à 40 °C, par palier de 0,1 °C.

20.2°C

Fonction Éteint (OFF)

La fonction Éteint est obtenue en mettant à zéro la vitesse des ventilateurs, dans ce cas le thermostat n'effectue aucun thermoréglage ni le réglage anti-gel.

L'installation s'éteint complètement et sur l'écran apparaît l'inscription OFF.

* OFF

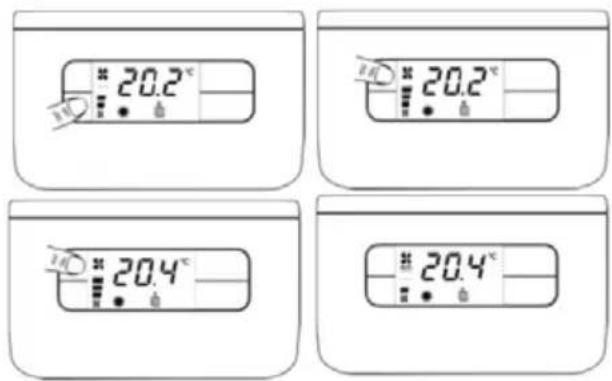

Sélection vitesse ventilateur

La vitesse du ventilateur est imposée sur trois niveaux fi xes (minimum, moyen, maximum) ou en automatique, en agissant sur les touches 1 et 2.

La modalité Auto permet la variation de la vitesse du ventilateur en base à la température ambiante en mode automatique.

Pour le nettoyage du thermostat il est conseillé d'utiliser un chiffon doux en coton sans aucun détergent.

Installation

Attention: L'installation doit être effectuée exclusivement par du personnel qualifié, en respectant scrupuleusement la réglementation en vigueur.

L'installation du thermostat est constituée de:

• Fixation du socle.
  • Raccordements électriques.
  • Fixation du thermostat sur le socle.
• Confi guration des paramètres du thermostat.

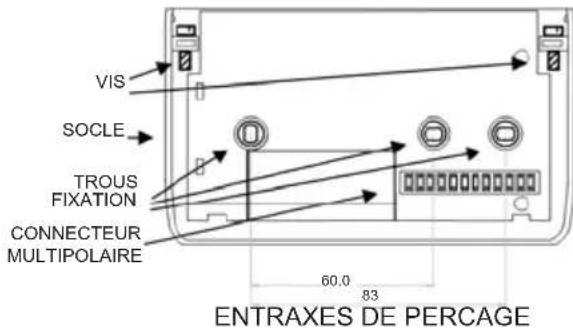

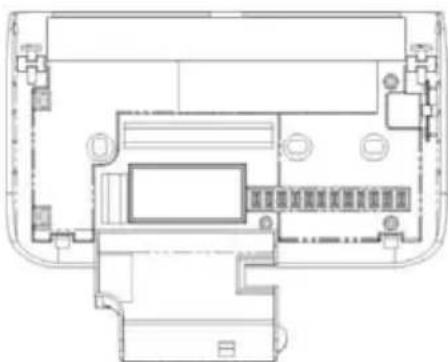

Fixation du socle

Le thermostat est fourni avec un socle adapté au montage soit sur paroi soit sur boîtes à encastrer rectangulaires à 3 postes (503) ou rondes.

VIS SOCLE TROUS FIXATION CONNECTEUR MULTIPOLAIRE 60.0 83 ENTRAXES DE PERCAGE

Enlever le couvercle supérieur du thermostat.

Diviser socle et façade du thermostat en en- levant les vis à l'aide d'un outil spécial et en extrayant la partie antérieure.

Fixer le socle à la surface voulue au moyen des trous de fi xation prévus à cet effet; vérifi er que le socle soit bien bloqué, sans déformations, et que le connecteur multipolaire de raccordement se trouve dans l'angle en bas à droite.

Pour un fonctionnement correct, le socle doit être placé à environ 1,5 mètres de hauteur du sol, loin de sources de chaleur (lumière solaire directe, etc.), de portes et de fenêtres.

Raccordements électriques

Avant d'effectuer les raccordements il faut baisser le volet de protection des bornes.

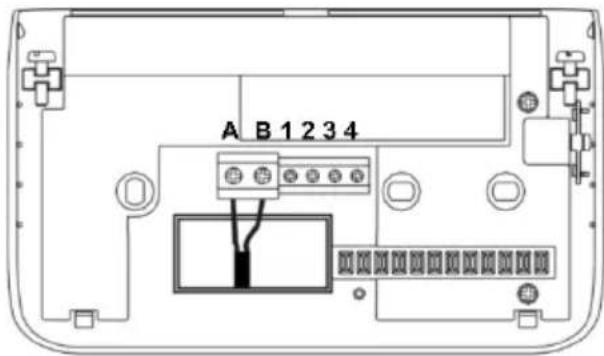

Raccordement de l'actionneur

A B 1 2 3 4

Raccorder les fi ls de l'alimentation provenant de l'actionneur CH172D aux bornes A et B, comme illustré dans la fi gure.

Les bornes acceptent des conducteurs fl exibles avec une section max de 2,5 mm2.

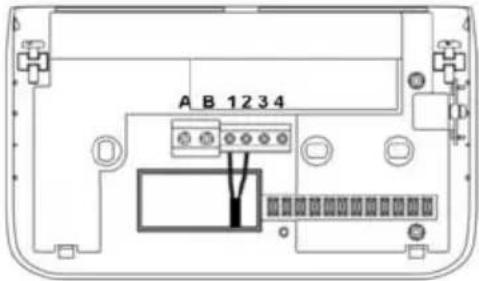

Raccordement de l'entrée auxiliaire

A B 1234

Raccorder les deux fi ls de l'entrée auxiliaire aux bornes à vis 1 et 2 comme illustré dans la fi gure.

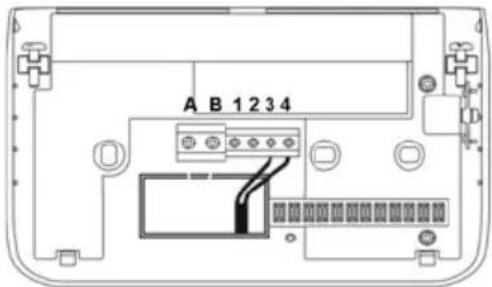

Raccordement de la sonde externe

A B 1234

Raccorder les deux fi ls de la sonde externe aux bornes à vis 3 et 4 comme illustré dans la fi gure.

Fixation du thermostat sur le socle

Insérer et visser le thermostat au socle, en vérifi ant que le connecteur multipolaire s'insère correctement. Remettre en place le couvercle supérieur des piles.

Confi guration du thermostat

Attention: La confi guration doit être effectuée exclusivement par du personnel qualifi é.

Avec la confi guration du thermostat on peut personnaliser les paramètres de fonctionnement du dispositif. Pour accéder au programme de confi guration faire ce qui suit:

1. Avec le thermostat alimenté, appuyer la touche reset et la touche 3.
2. Relâcher la touche reset et maintenir appuyé la touche 3 pendant au moins 3 secondes.
3. Relâcher enfi n la touche 3.

* P0 1

Les paramètres de confi guration sont représentés sur l'écran par un indice (P01, P02...) et en appuyant sur les touches 1 et 2 on fait défi ler les index des paramètres. Pour "entrer" dans le paramètre visualisé appuyer la touche 3.

Pour modifi er le paramètre courant utiliser les touches 1 et 2. pour "sortir" du paramètre appuyer la touche 3. Une fois effectué le réglage de tous les paramètres, appuyer la touche 1 jusqu'à l'apparition de l'inscription END et appuyer la touche 3. A ce stade le thermostat sauvegarde les paramètres modifi és et sort automatiquement du menu paramétrique.

N.B.: Le thermostat envoie les commandes d'allumage/extinction des trois ventilateurs et des deux valves à l'actionneur à une cadence fi xe d'une minute.

Index	Paramètre	Valeurs	Pré-défi ni
P01 Type d'installation		1-2 1
P02 Sonde externe		1-2-3-4-5 5
P03 Visualisation sur écran		1-2 1
P04 Type valve été		1-2 2
P05 Type valve hiver		1-2 2
P06 Entrée auxiliaire		1-2-3 3
P07 Correction température ambiante		-4°C -+ 4°C (step 0.1°C)	0
P08 Température set point limite inférieure hiver		2 °C - 40°C (step 1°C)	2,0 °C
P09 Température set point limite supérieure hiver		2 °C - 40°C (step 1°C)	40,0 °C
P10 Température set point limite inférieure été		2 °C - 40°C (step 1°C)	5,0 °C
P11 Température set point limite supérieure été		2 °C – 40°C (step 1°C)	30,0 °C
P12 Seuil inférieur changeover		0-24 °C 24,0 °C
P13 Seuil supérieur changeover		26-48 °C 48,0 °C
P14 Réglage du différentiel		±0.3 - ±2°C ±0.3 °C
END Sauvegarde et reset du thermostat

P01: type d'installation.

1 installation à 2 tubes: le thermostat pilote seulement la valve (type on/off) dédiée au chauffage soit en chauffage soit en rafraîchissement, en effet la valve génère soit de l'eau chaude soit de l'eau froide.
2 installation à 4 tubes: le thermostat pilote une valve (type on/off) dédiée au chauffage et une seconde (type on/off) dédiée au rafraîchissement en fonction de la nécessité de l'environnement.

P02: Sonde externe.

1 reprise: à la place de la sonde interne du thermostat on peut utiliser une sonde externe pour lire la température ambiante et effectuer le thermo-réglage. Typiquement cette sonde est placée sous le fan-coil où l'air est aspiré.
2 changeover: la sonde de température externe peut être placée sur le tube du refoulement du fan-coil d'une installation à 2 tubes pour effectuer le changement automatique entre le fonctionnement été et celui hiver. Pour obtenir ce résultat on doit imposer les deux seuils d'intervention P12 et P13. On remarque que sur l'écran est visualisée la température ambiante (P03 placé à 1) ou bien le set-point (P03 placé

à 2), mais non la température de changeover.
3 contact fenêtre / thermostat de minimum : quand le contact s'avère ouvert le thermostat effectue le thermo-réglage, quand il est fermé, il n'effectue le thermo-réglage.
4 contact fenêtre / thermostat de minimum inverti: le contact fenêtre fonctionne avec la logique invertie par rapport à celui défini en 3.
5 aucune: l'entrée sonde externe n'est pas gérée par le thermostat

P03: visualisation sur écran.

1 température ambiante: sur l'écran est visualisée la température ambiante.
2 set point: sur l'écran est visualisé le set point courant.

P04: type valve été.

1 normalement ouverte: dans ce cas le flux d'eau est normalement ouvert et est fermé avec valve alimentée.
2 normalement fermée : quand la valve est excitée ouvre le fl ux d'eau.

P05: type valve hiver.

1 normalement ouverte: dans ce cas le flux d'eau est normalement ouvert et est fermé

avec valve alimentée.

2 normalement fermée: quand la valve est excitée elle ouvre le fl ux d'eau.

P06: confi guration entrée auxiliaire.

1 on/off: au cas où soient installés plusieurs thermostats, on peut décider de les piloter tous en état de fonctionnement normal (ON) ou bien d'utiliser la fonction Éteint (voir page 5) en utilisant une unique commande d'un point central. Le thermostat se confi gure en OFF (fonction Éteint) quand l'entrée est alimentée avec 24V (DC sans obligation de polarité ou AC), au contraire quand l'entrée est libre de tension il se maintient en actif.
2 été/hiver: comme dans le cas précédent, mais le thermostat se confi gure en été quand est alimentée l'entrée avec 24V (DC sans obligation de polarité ou AC), au contraire quand l'entrée est libre de tension il se maintient en hiver.
3 aucune: quelque soit l'état de l'entrée le thermostat n'exécute pas d'opérations.

P07: correction température ambiante.

Réglable de -4,0 à 4,0°C. Ce paramètre sert pour exécuter une correction de la températu-

re ambiante acquise. En effet, dans certaines installations, à cause de la position de la sonde (interne ou reprise), la lecture de la température ambiante peut s'avérer non satisfaisant. Avec ce paramètre on peut ajouter ou sous-traire une valeur constante à la lecture.

P08: température set point limite inférieure hiver.

Réglable de 2,0 à 40,0°C. C'est la limite inférieure pour tous les set point (confort et economy) en chauffage.

P09: température set point limite supérieure hiver.

Réglable de 2,0 à 40,0°C. C'est la limite supérieure pour tous les set point (confort et economy) en chauffage.

P10: température set point limite inférieure été.

Réglable de 2,0 à 40,0°C. C'est la limite inférieure pour tous les set point (confort et economy) en rafraîchissement.

P11: température set point limite supérieure été.

Réglable de 2,0 à 40,0°C. C'est la limite supérieure pour tous les set point (confort et economy) en rafraîchissement.

P12: seuil inférieur changeover.

Réglable de 0 à 24°C. Il défi nit le seuil inférieur de la fonction changeover. En dessous de cette température le thermostat sera imposé en modalité rafraîchissement, si P02 est imposé sur la confi guration 2.

P13: seuil supérieur changeover.

Réglable de 26 à 48°C. Il défi nit le seuil supérieur de la fonction changeover. Au-dessus de cette température le thermostat sera imposé en modalité chauffage, si P02 est imposé sur la confi guration 2.

P14: réglage du différentiel.

Réglable de ±0.3°C (valeur adaptée pour des installations avec inertie lente) à ±2°C (valeur adaptée pour des installations très réactives).

Caractéristiques techniques du thermostat

Alimentation Au moyen d'actionneurCH172D
Sorties Commandes actionneur
Entrées Entrée auxiliaire, entréesonde externe
Connexions électriques Bornes à vite
Degré de protection IP20 (degré de pollution 2)
Mémorisation des réglables	Mémoire non volatile
Software Classe A
Champ de réglage des températures	2 °C – 40 °C
Température maximum T45
Indication locale Ecran LCD
Commandes locales 5 touches
Dimensions (L x A x P)	135 X 83 X 21
Distance sonde de la température externe	10 m max

Gradient thermique de référence	4 K/h
Longueur maximum câble actionneur	100m
Conforme aux directives suivantes	2006/95/CE, 2004/108/CE, 1993/68/CE
Répondant aux normes EN60730-1, EN60730-2-9
Classification ErP: Classe ErP IV; 2% (Rég. UE 811/2013 - 813/2013)

Actionneur CH172D de barre DIN

Application et emploi

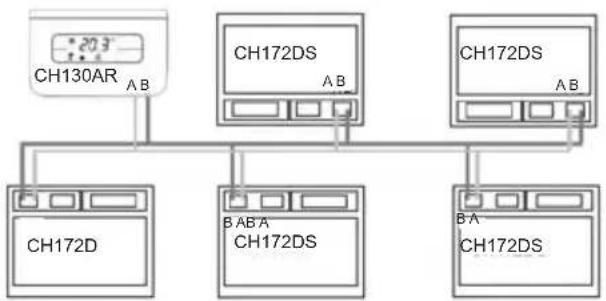

Il est possible de raccorder un seul thermostat CH130AR à plusieurs actionneurs, de façon à commander plus d'un fan-coil simultanément, avec deux câbles uniquement (voir plus bas).

FAN-IN Box 8 CH172D CE 50A 200V T40 2.0 V / 2.0 V 70V

Fixation et raccordement

L'appareil est prévu pour l'installation à encastrement (à l'intérieur de fan-coil, tableaux spéciaux ou autres logements adéquats).

L'installation doit être effectuée par du personnel qualifi é selon les normes EN en vigueur.

La distance entre l'actionneur et le transmetteur ne doit pas être supérieure à 100 m. Raccorder les fi ls à la plaque à bornes du socle selon les schémas reportés ci-après.

Si on dispose d'une installation à deux tubes, raccorder uniquement la valve 1 (contact entre les bornes C et V1). Avec une installation 4 tubes, la valve 1 est dédiée au chauffage et la valve 2 (entre C et V2) au rafraîchissement.

ATTENTION! Avant d'effectuer toute intervention sur l'appareil, vérifi er avoir déconnecté les câbles de connexion au réseau électrique.

Vérification du fonctionnement

Pour l'utilisation du thermostat CH130AR consulter le manuel spécifi que d'instructions.

• Vérifi er que l'actionneur soit correctement raccordé au thermostat.
• Alimenter l'actionneur en le raccordant au réseau électrique.
• Effectuer, sur le thermostat, la commutation de la vitesse du moteur de ventilation (3 relais) et de la commande valves (2 relais) et vérifi er leur commutation effective.

Raccordements électriques

AB CH130R Valim.E.V. A E.V. 2 E.V. 1 Valim.E.V. B Moteur 230 Vca

Raccorder plusieurs actionneurs à un thermostat

Un CH130AR peut commander jusqu'à cinq fan-coil simultanément, en utilisant seulement deux câbles pour se raccorder aux actionneurs. Un de ces actionneurs devra être un CH172D, tandis que les autres, au maximum quatre, seront des CH172DS.

Les appareils devront être raccordés selon le schéma suivant:

Caractéristiques techniques de l'actionneur

Alimentation 230V 50 Hz
Puissance absorbée 2VA
Entrée Commandes thermostat
Caractéristiques sortie relais	5(3)A250 V~
Contacts en com-mutation libres de tension	2 sorties valves
Contacts en com-mutation à tension de réseau	3 sorties contacts moteur
Conteneur	IP00(degré de pollution 2)
Software classe A
Température maxi-mum	T45
Déconnexion type 1B (micro-déconnexion)
Tension impulsive 4000V
Type de montage Barre DIN

Dimensions Conteneur	6 modules de barre DIN 106x93x42mm
Conforme aux directives suivantes	2006/95/CE, 2004/108/CE, 1993/68/CE
Répondant aux normes	EN60730-1

Fantini Cosmi S.p.A. se réserve le droit d'apporter toutes les modifi cations techniques et de construction qu'elle jugera nécessaires, sans obligation de préavis.

Le symbole de poubelle barrée indique que les produits ne doivent pas être jetés avec les ordures ménagères. Les piles et les accumulateurs peuvent être éliminés en même temps que le produit. Ces éléments seront ensuite séparés dans les centres de recyclage. La barre noire indique que le produit a été mis sur le marché après le 13 août 2005. En participant à la collecte sélective des produits et des piles, vous participerez au rejet responsable des produits et des piles, ce qui nous aidera à éviter les conséquences négatives sur l'environnement et la santé humaine. Pour plus de détails sur les programmes de collecte et de recyclage disponibles dans votre pays, contactez la mairie ou le magasin où vous avez acheté le produit.

EAC cε

FantiniCosmi

FANTINI COSMI S.p.A.
