MODE D'EMPLOI CH130ARFR Fantini Cosmi
Commandes et indications 4
Commandes 4
Indications 4
Manuel d'utilisation 5
Selection Eté / Hiver 5
Modes de fonctionnement 6
Mode de fonctionnement Confort 6
Mode de fonctionnement Economy 6
Fonction Eteint (OFF) 7
Sélection vitesse ventilateur 7
Entretien 8
Installation 8
Fixation du socle 8
Branchements électriques 9
Fixation du thermostat sur le socle 9
Insertion et remplacement des piles 9
Procedure d'auto-apprentissage du CH172DRF 10
Configuration du thermostat 10
Characteristiques techniques du thermostat 15
Actionneur CH172DRF de barre DIN 15
Application et emploi 15
Fixation et raccordement 16
Fonctionnement 16
Vérifi cation du fonctionnement 17
Raccordements electriques 17
Characteristiques techniques de l'actionneur 18
Introduction
Le present kit de contrôle thermostatique pour fan-coil CH130ARFR est composé d'un thermostat CH130ARF et d'un actionneur CH172DRF de barre DIN.
Le CH130ARF est un thermostat pour fanoil à 4 ou 2 tubes qui permet de régler la tempérapure ambiente soit en chaud soit en froid. Ces commandes sont envoyées à un actionneur CH172DRF, qui communique avec le CH130ARF au moyen de radiofréquence. CH130ARF est alimenté par deux piles AA de 1,5V et est en mesure de piloter deux valves et commander un moteur pour fan-coil à 3 vitesses, en modalité manuelle ou automatique. Le thermostat mesure la tempérapure ambiente au moyen de la sonde interne ou bien au moyen d'un capteur externe et maintain le "set point" en agissant sur la vitesse de la ventilation.
Le grand écran montre la température mesurée, la vitesse des ventilateurs, le programme en cours et la saison sélectionnee.
Les réglages et les données sont emmagasinés dans une mémoire permanente qui les conserve également quand les piles ne sont pas dans leur logement.

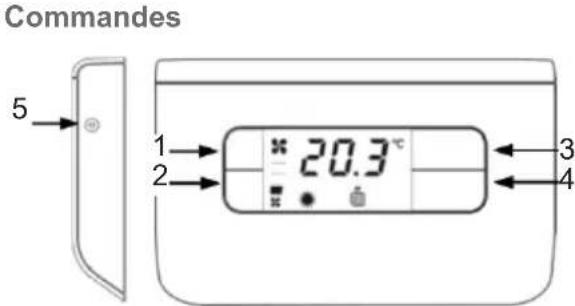

Commandes et indications

- Touche pour augmenter la vitesse des ventilateurs
- Touche pour diminuer la vitesse des ventilateurs
- Touche pour augmenter la valeur de la température du programme sélectionné
- Touche pour réduire la valeur de température du programme sélectionné
- Touche de reset du thermostat
Combaisons de touches
(appuyer ensemble)
1+2 commutation Eté/Hiver
3+4 commutation Confort/Economy
2+4 commutation Celsius/Fahrenheit

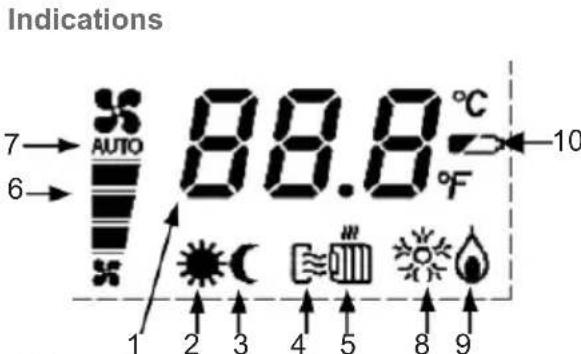

- Température mesurée
- Symbole Confort
- Symbole Economy
- Symbole Été
- Symbole Hiver
- Symboles vitesse ventilateurs
- Symbole Automatique
- Installation allumée en fonctionnement eté
- Installation allumée en fonctionnement hiver
- Charge insuffi sante des piles
Manuel d'utilisation
Avant tout, vérifi er que la procédure d'autoapprentissage (page 8) a déjà été effectuee; en outre, vérifi er que le CH130 et le CH172D soient a un maximum de 30 metres l'un de I'autre. Cette distancerepresented en effet la portee maximum en plein air des modules a radiofrequence employes par le thermostat et par I'actionneur; il faut remarquer que la portee diminue en presence d'obstacles entre le CH130ARF et le CH172DRF.
Pourmettre en marche le thermostat apres son installation executer dans l'ordre les opérations suivantes:
- Sélection fonctionnement Été / Hiver.
- Choix du mode de fonctionnement.
- Sélection de la vitesse du ventilateur.

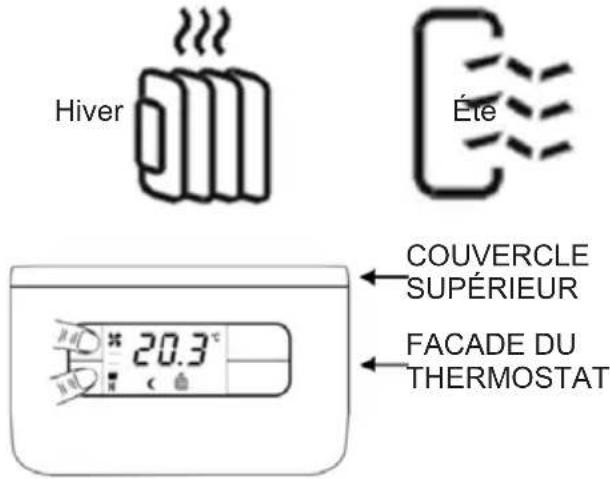

Selection Eté / Hiver
Pour passer du fonctionnement hiver (installation de chauffage) au fonctionnement ete (installation de rafrachissement), et vice versa, appuyer la combinaison de touches 1 + 2 .Le fonctionnement selectionne est indiqued sur Iecran par les icones Hiver ou Eté.

Modes de fonctionnement
Le thermostat CH130ARF à 3 divers modes de fonctionnement manuels: Confort, Economy et la fonction Éteint (OFF).
Mode de fonctionnement Confort
Avec le mode de fonctionnement Confort le thermostat regle le fonctionnement de l'installation de chauffage ou rafraîchissement pourmaintenir toujours la même température deconfort imposée. Pour commuter de Economy à Confort, appuyer simultanément les touches 3 et 4.


Pendant le fonctionnement on peut modifier le niveau de température avec les touches 3 et 4. La température peut être régée de 2 à 40^ par palier de 0,1^ .

Mode de fonctionnement Economy
Avec le mode de fonctionnement Economy le thermostat regle le fonctionnement de l'installation de chauffage ou rafraîchissement pour maintainir toujours la même température de economy imposée. Pour commuter de Confort à Economy, appuyer simultanément les touches 3 et 4.


Pendant le fonctionnement on peut modifier le niveau de la température avec les touches 3 et 4. La température peut être régée de 2 à 40 °C, par palier de 0,1 °C.

Fonction Eteint (OFF)
La fonction Éteint est obtenue en mettant à zéro la vitesse des ventilateurs, dans ce cas le thermostat n'effectue aucun thermoreglage ni le réglage anti-gel.
L'installation s'eteint complètement et sur l'écran apparait l'inscription OFF.

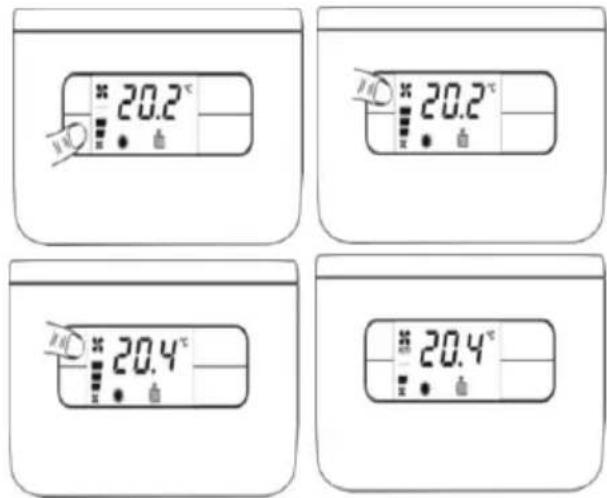

Sélection vitesse ventilateur
La vitesse du ventilateur peut etre imposée sur trois niveaux fi xes (minimum, moyen, maximum) ou en automatique, en agissant sur les touches 1 et 2. La modalite Auto permet la variation de la vitesse du ventilateur en base a la temperture ambiente en mode automatique.

Entretien
Pour le nettoyage du thermostat il est conseillé d'utiliser un chiffon doux en coton sans aucun détergent.
Installation
Attention: L'installation doit être effectuee exclusively par du personnel qualifi e, en respectant scrupuleusement la reglementation en vigueur.
L'installation du thermostat est constituée de:
Fixation du socle.
Raccordements electriques.
Fixation du thermostat sur le socle.
- Insertion et remplacement des piles.
- Confi guration des paramétres du thermostat.

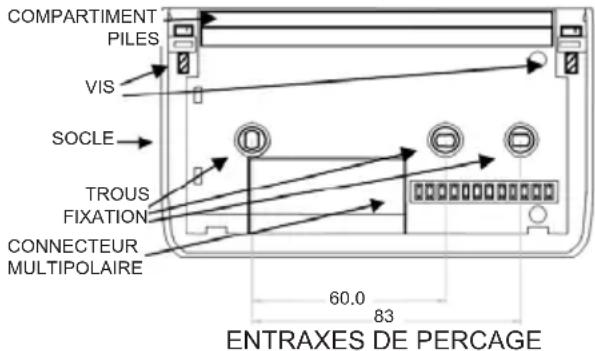

Fixation du socle
Le thermostat est fourni avec un socle adapté au montage soit sur paroi soit sur boîtes à encasterr rectangulaires à 3 postes (503) ou rondes.

Enlever le couvercle supérieur du thermostat.
Diviser socle et façade du thermostat en enlevant les vis à l'aide d'un outil spécial et en extrayant la partie antérieure.
Fixer le socle à la surface voulue au moyen des trous de fi xation prévus à cet effet; vérifi er que le socle soit bien bloqué, sans déformations, et que le connecteur multipolaire de raccordement se trouve dans l'angle en bas à droite.
Pour un fonctionnement correct, le socle doit être placé à environ 1,5 mètres de hauteur du sol, loin de sources de chaleur (lumière solaire directe, etc.), de portes et de fenêtres.
Branchements électriques

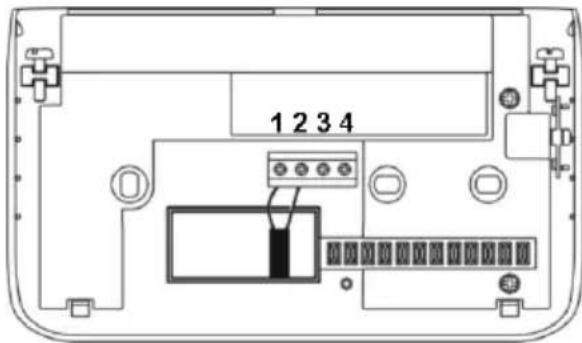

Branchement de la sonde externe

Brancher les deux fi ls de la sonde externe EC19 aux terminaux a vis 1 et 2 comme montré dans la figure. La sonde peut être configuré comme reprise, changeover ou thermostat de minimum (voir le paragraphe « configuration du thermostat», paramètre « P02 » du manuel CH130--).

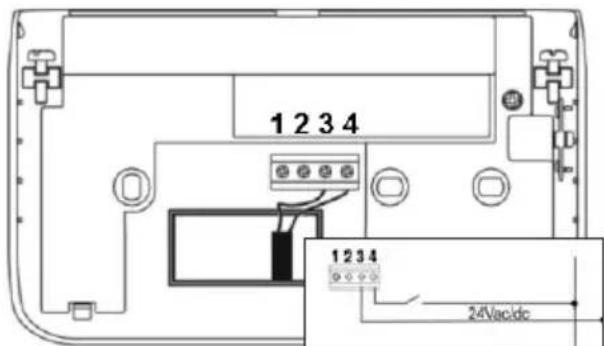

Raccordement de l'entrée auxiliaire

Brancher les deux fi ls de l'entrée auxiliaire aux terminaux à vis 3 et 4 comme montré dans la fi gure. L'entrée auxiliaire peut être confi gure comme « on/off à distance » ou « été/hiver à distance » (voir le paragraphe « confi guration du thermostat», paramètre « P06 » du manuel CH130--).
Fixation du thermostat sur le socle
Insérer et visser le thermostat au socle, en vérifiant que le connecteur multipolaire s'insère correctement. Insertion et remplacement des piles
Insérer deux piles AA de 1,5V dans le compartment des piles, en prétant attention à la polarité : le pole négatif doit comprimer le ressort métallique (à droite, en regardant de face le thermostat). Remetre en place le couvercle
supérieur des piles.
Normalement, deux piles neuves durrent au moins un an. QUAND LE SYMBOLE "charge insuffi sante piles" APPARAIT sur I'ecran, IL EST NÉCESSAIRE DE REMPLACER LES DEUX PILES.
Procedure d'auto-apprentissage du CH172DRF
Pour qu'un CH130ARF et un CH172DRF puisent communiquer correctement, il est nécessaire d'exécuter une procédure appelée "autoapprentissage", pendant laquelle l'actionneur à distance reconnaît et mémorise l'identité du CH130ARF: à partir de ce moment il pourrait exécuter toutes ses commandes, en négligeant celles d'autres transmetteurs évienteelment Presents dans la zone (on rappelle que la portée d'un système CH130ARF/CH172DRF est d'environ 30 metres en plein air).
Pour effectuer l'auto-apprentissage, agir comme suit : maintainir appuyé la touche sur le CH172DRF pour environ 5 secondes, jusqu'à ce que le LED multicolore ne s'allume pas en alternant les couleurs verte, jaune, rouge et éteint. Maintenant appuyer sur la touche de reset du CH130ARF: après quelques instants le
LED presente un clignotement rapide et returne verte fi xe, en indiquant l'auto-apprentissage effectif (cette procedure est decrite anche sur la feuille d'instructions du CH172DRF).
N.B.: Il est possible de commander deux ou plusieurs actionneurs CH172DRF avec un seul CH130ARF: naturellement, il sera nécessaire d'effectuer l'auto-apprentissage sur tous les CH172DRF (non nécessairement au même moment, voir page 19).
Configuration du thermostat
Attention: La confi guration doit etre effectuee exclusively par du personnel qualifi e.
Avec la confi guration du thermostat on peut personnaliser les parametes de fonctionnement du dispositif. Pour acceder au programme de confi guration faire ce qui suit:
- Avec le thermostat allumé, appuyer la touche reset et la touche 3.
- Relacher la touche reset et maintainir appuyé la touche 3 pendant au moins 3 secondes.
- Relacher en fin la touche 3.

Les paramètres de confi guration sont représentés sur l'écran par un indice (P01, P02...); en appuyant sur les touches 1 et 2 on fait défiér les index des paramètres. Pour "entrez dans le paramètre visualisé appuyer la touche 3.
Pour modifi er le parametre courant utiliser les touches 1 et 2. pour "sortir" du parametre appuyer la touche 3.
Une fois effectué le réglage de tous les paramétres, appuyer la touche 1 jusqu'à l'appari-tion de l'inscription END et appuyer la touche 3. A ce stade le thermostat sauvégarde les paramétres modifiés dans la mémoire interne et sort automatiquement du menu paramétrique. Si par contre on appuie simultanément les touches 1 et 4 lors de la visualisation de l'inscription END, l'adresse RF du CH130ARF est mise à zéro et il sera nécessaire d'exécuter à nouveau la procédure d'auto-apprentissage.
N.B.: Le thermostat envoie les commandes d'allumage/extinction des trois ventilateurs et des deux valves à l'actionneur à une cadence fi xe d'une minute.
| Index | Paramètre | Valeurs | Pré-défi ni |
| P01 Type d'installation | 1-2 1 | ||
| P02 Sonde externe | 1-2-3-4-5 5 | ||
| P03 Visualisation sur écran | 1-2 1 | ||
| P04 Type valve été | 1-2 2 | ||
| P05 Type valve hiver | 1-2 2 | ||
| P06 Entrée auxiliaire | 1-2-3 3 | ||
| P07 Correction température ambiente | -4°C → 4°C (step 0.1°C) | 0 | |
| P08 Température set point limite inférieure hiver | 2 °C – 40 °C (step 1°C) | 2,0 °C | |
| P09 Température set point limite supérieure hiver | 2 °C – 40 °C (step 1°C) | 40,0 °C | |
| P10 Température set point limite inférieure étée | 2 °C – 40 °C (step 1°C) | 5,0 °C | |
| P11 Température set point limite supérieure étée | 2 °C – 40 °C (step 1°C) | 30,0 °C | |
| P12 Seuil inférieur changeover | 0-24 °C 24,0 °C | ||
| P13 Seuil supérieur changeover | 26-48 °C 48,0 °C | ||
| P14 Réglage du différenciel | ±0.3 - ±2°C ±0.3 °C | ||
| END Sauvegarde et reset du thermostat | |||
P01: type d'installation.
1 installation à 2 tubes: le thermostat pilote seulement la valve (type on/off) dédiée au chauffage soit en chauffage soit en rafraîchissement, en effet la valve générale soit de l'eau chaude soit de l'eau froide.
2 installation à 4 tubes: le thermostat pilote une valve (type on/off) dédiée au chauffage et une seconde (type on/off) dédiée au rafraîchissement en fonction de la nécessité de l'environnement.
P02: Sonde externe.
1 reprise: à la place de la sonde interne du thermostat on peut utiliser une sonde externe pour dire la températe ambiente et effectuer le thermo-reglage. Typiquement cette sonde est placée sous le fan-coil où l'air est aspiré.
2 changeover: la sonde de température exter-ne peut être placee sur le tube du refoulement du fan-coil d'une installation a 2 tubes pour effectuer le changement automatique entre le fonctionnement et celui hiver. Pour obtenir ce résultat on doit imposer les deux seuils d'intervention P12 et P13. On remarque que sur l'écran est visualisée la temperature ambiente (P03 placé à 1) ou bien le set-point (P03 placé à 2), mais non la temperature de changeover.
3 contact fenetre / thermostat de minimum : quand le contact s'avere ouvert le thermostat
effectue le thermo-reglage, quand il est fermé, il n'effectue le thermo-reglage.
4 contact fenêtre / thermostat de minimum in-verti: le contact fenêtre fonctionne avec la logique inverteie par rapport à celui défini en 3.
5 aucune: l'entrée sonde externe n'est pas générée par le thermostat
P03: visualisation sur écran.
1 température ambiente: sur l'écran est visualisé la température ambiente.
2 set point: sur l'écran est visualisé le set point courant.
P04: type valve étè.
1 normalement ouverte: dans ce cas le flux d'eau est normalement ouvert et est fermé avec valve alimentée.
2 normalement fermée : quand la valve est excitee ouvre le fl ux d'eau.
P05: type valve hiver.
1 normalement ouverte: dans ce cas le flux d'eau est normalement ouvert et est fermé avec valve alimentée.
2 normalement fermée: quand la valve est excitee elle ouvre le fl ux d'eau.
P06: confi guration entree auxiliaire.
1 on/off: au cas ou soient installés plusieurs
thermostats, on peut decide de les piloter tous en etat de fonctionnement normal (ON) ou bien d'utiliser la fonction Eteint (voir page 5) en utilisant une unique commande d'un point central. Le thermostat se confi gure en OFF (fonction Eteint) quand l'entrée est alimentee avec 24V (DC sans obligation de polarite ou AC), au contraire quand I'entree est libre de tension il se mainient en actif.
2 eté/hiver: comme dans le cas précédent, mais le thermostat se confi gure en eté quand est alimentée l'entrée avec 24V (DC sans obligation de polarité ou AC), au contraire quand l'entrée est libre de tension il se maintain en hiver.
3 aucune:quelque soit I'etat de I'entree le thermostat n'execute pas d'opérations.
P07: correction temperature ambiente.
Réglable de -4,0 à 4,0°C. Ce paramètre sert pour executer une correction de la température ambiente acquise. En effet, dans certaines installations, à cause de la position de la sonde (interne ou reprise), la lecture de la température ambiente peut s'avérer non satisfaisant. Avec ce paramètre on peut ajouter ou soustraire une valeur constante à la lecture.
P08: température set point limite inférieures hiver.
Réglable de 2,0 à 40,0^ . C'est la limite inférieure pour tous les set point (confort et economy) en chauffage.
P09: tempéature set point limite supérieure hiver.
Réglable de 2,0 à 40,0^ . C'est la limite supérieure pour tous les set point (confort et economy) enCHAFFAGE.
P10: température set point limite inférieures éte.
Réglable de 2,0 à 40,0^ . C'est la limite inférieure pour tous les set point (confort et economy) en rafraîchissement.
P11: température set point limite supérieure eté.
Réglable de 2,0 à 40,0^ . C'est la limite supérieure pour tous les set point (confort et economy) en rafraîchissement.
P12: seuil inférieur changeover.
Réglable de 0 à 24^ . Il définit le seuil inférieur de la fonction changeover. En dessous de cette température le thermostat sera imposé en modalité rafraîchissement, si P02 est imposé sur la confi guration 2.
P13: seuil supérieur changeover.
Réglable de 26 à 48^ . Il défini le seuil supérieur de la fonction changeover. Au-dessus de cette température le thermostat sera imposé en modalité chauffage, si P02 est imposé sur la confi guration 2.
P14: réglage du différentiel.
Réglable de ± 0.3^ (valeur adaptée pour des installations avec inertie lente) à ± 2^ (valeur adaptée pour des installations très reactives).
Caracteristiques techniques du thermostat
| Alimentation 2 piles AA de 1,5V | |
| Sorties Module RF | |
| Entrées | Entrée auxiliaire, entrée sonde externe |
| Connexions ELECTriques Bornes à vite | |
| Degré de protection | IP20 (degré de pollution 2) |
| Mémorisation des réglables | Mémoire non volatile |
| Software Classe A | |
| Champ de réglage des températures | 2 °C – 40 °C |
| Température maximum T45 | |
| Indication locale Ecran LCD | |
| Commandes locales 5 touches | |
| Dimensions (L x A x P) 135 X 83 X 21 | |
| Distance sonde de la température externe | 10 m max |
| Gradient thermique de réference | 4 K/h |
| Caracteristiques du signal radio | 868.350 MHz <= 15mW |
| Portée maximum signal (en plein air) | 30 m en espaces fermés, 70m en espaces ouverts |
| Conforme aux directives suivantes | 2006/95/CE, 2004/108/CE, 1993/68/CE |
| Répondant aux normes | R&TTE EN 300 220-3, EN 60730-1, EN60730-2-9 |
| Classification ErP: Classe ErP IV; 2% (Rég. UE 811/2013 - 813/2013) | |

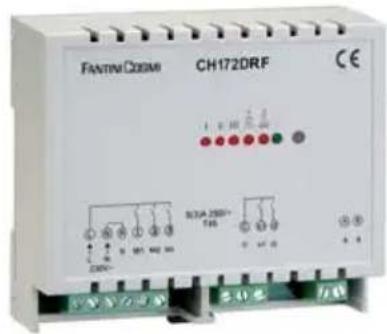

Actionneur CH172DRF de barre DIN
Application etemploi
Avec un seul thermostat il sera eventuellement possible de commander un nombre illimité d'actionneurs, à condition que tous aient été soumis à l'auto-apprentissage et places à l'intérieur de la distance maximum de communication (voir plus bas).

Fixation et raccordement
L'appareil est prévu pour l'installation à encastrement (à l'intérieur de fan-coil, tableaux spéciaux ou autres logements ajustats).
L'installation doit être effectuee par du personnel qualifi e selon les normes EN en vigueur.
La distance maximum de communication entre l'actionneur et le transmetteur est 30mA en plein air. Raccorder les fi ls à la plaque a bornes du socle selon les schémas reportés ci-après.
Si on dispose d'une installation à deux tubes, raccorder uniquement la valve 1 (contact entre les bornes C et V1). Avec une installation 4 tubes, la valve 1 est dédiée au chauffage et la valve 2 (entre C et V2) au rafraîchissement.
ATTENTION! Avant d'effectuer toute intervention sur l'appareil, vérifi er avoir déconnecté les cables de connexion au réseau électrique.
Fonctionnement
L'etat de fonctionnement de l'appareil est indiqué par le LED indiqué avec multicolore:
- VERT: niveau du signal RF bon.
- JAUNE: niveau du signal RF faible.
- ROUGE: niveau du signal RF bas ou insuffisant ou bien signal non relevé.
- VERT/ROUGE alternés: modalité manuelle d'allumage relatis
- VERT/JAUNE/ROUGE/ETEINT alternés: modalité d'auto-apprentissage du signal
- Autres cinq LED rouges indiquent l'allumage des relatais correspondants.
Pour pouvoir utiliser le CH172DRF avec un CH130ARF il est nécessaire d'effectuer une procédure d'auto-apprentissage: prendre environ 5 secondes, jusqu'à ce que le LED multicolore ne s'allume pas en alternant les couleurs verte, jaune, rouge et éteint.
Maintenant appuyer sur la touche de reset du CH130ARF: après quelques instants le LED presente un rapide clignotement et returne verte fi xe.

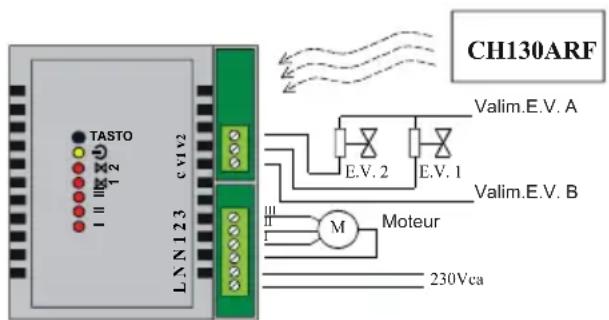

Vérification du fonctionnement
Pour l'utilisation du thermostat CH130ARF faire reference au manuel d'instructions precedent.
- Vérifier que l'actionneur soit suffisamment proche du thermostat (30m en plein 'air ou moins s'il y a des obstacles).
- Alimenter l'actionneur en le raccordant au réseau électrique.
- Appuyer la touche du CH172DRF: le LED alterne lumière verte et rouge à indiquer la modalité manuelle. A chaque pression de la touche, sont allumés un ou plusieurs relais et ceci est indiqué par l'allumage dei LED rouges correspondantes.
-
La série d'allumage est la suivante: 1^ - entrée en modalité manuelle et allumage valve 1
2^ - allumage valve 1 + moteur vitesse 1
3^ - allumage valve 1 + moteur vitesse 2
4^ - allumage valve 1 + moteur vitesse 3
5^ - allumage valve 2
6^ - allumage valve 2 + moteur vitesse 1
7^ - allumage valve 2 + moteur vitesse 2
8^ - allumage valve 2 + moteur vitesse 3
9^ - sortie de la modalité manuelle -
Executer une procEDURE d'auto-apprentissage comme décrit ci-dessus. A ce stade le CH172DRF et le CH130ARF sont en mesure de communiquer.
- Effectuer, sur le thermostat, la commutation de la vitesse du moteur de ventilation (3 relais) et de la commande valves (2 relais) et vérifi er leur commutation effective.

Raccordements électriques
Caracteristiques techniques de l'actionneur
| Alimentation 230V 50 Hz | |
| Puisance absorbée 2VA | |
| Entrée Commandes thermostat | |
| Caracteristique des sortie relais | 5(3)A250 V~ |
| Contacts en commuta-tion libres de tension | 2 sorties valves |
| Contacts en commutation à tension de réseau | 3 sorties contacts moteur |
| Récepteur OOK 868.350 MHz | |
| Conteneur | IP00(degré de pollution 2) |
| Software classe A | |
| Température maximum T45 | |
| Déconnexion type 1B (micro-deconnexion) | |
| Tension impulsive 4000V | |
| Type de montage Barre DIN | |
| Dimensions Conteneur 6 | modules de barre DIN 106x93x42mm |
| Conforme aux directives suivantes | 2006/95/CE, 2004/108/CE, 1993/68/CE |
| Répondant aux normes | EN60730-1, R&TTE EN 300 220-3, EN 301 489-3 |
Fantini Cosmi S.p.A. se réserve le droit d'apporter toutes les modifi cations techniques et de construction qu'elle jugera nécessaires, sans obligation de préavis.
Intégration pour la procédure d'auto apprentice
Attention, en cas d'installations multiples composées par plusieurs CH130-- et CH172DRF, procédér comme suit:
1) S'assurer queaucun CH130--ne soit pas alimenté (piles déconnectés)
2) Insérer les piles dans le premier CH130--
3) Effectuer la procEDURE d'auto apprentice CH130-- et relatif CH172DRF (voir manuel)
4) Retirer les piles dans le CH130--
5) Repeter les opérations de 1 à 4 pour les systèmes suivants CH130--/CH172DRF
6) Une fois terminé l'auto apprentissage de tous les systèmes, insérer de nouveau les piles dans les thermostats et vérifier le fonctionnement correct du système

Le symbole de poubelle barrée indique que les produits ne doivent pas etre jetés avec les ordures menagères. Les piles et les accumulateurs peuvent etre éliminés en meme temps que le produit. Ces éléments seront ensuite séparés dans les centres de recyclage. La barre noire indique que le produit a ete mis sur le marché après le 13 août 2005. En participant à la collecte selective des produits et des piles, vous participerez au rejet responsable des produits et des piles, ce qui nous aidera à éviter les conséquences négatives sur l'environnement et la santé humaine. Pour plus de détails sur les programmes de collecte et de recyclage disponibles dans votre pays, contactez la mairie ou le magasin où vous avez acheté le produit.
EACc∈

FANTINI COSMIS.p.A.
