207911 - Commutateur HDMI MANHATTAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur HDMI 1080P à deux ports
Marque	Manhattan
Modèle	207911
Dimensions (L x l x h)	51 x 51 x 15 mm
Poids	0,03 kg
Alimentation	5 V CC (via port HDMI)
Nombre d’entrées	1 entrée HDMI femelle
Nombre de sorties	1 sortie HDMI mâle
Résolution maximale	1080p (Full HD)
Bande passante	Jusqu'à 2,5 Gbps par chaîne (7,5 Gbps total)
Formats audio pris en charge	LPCM, DTS Digital, DTS-HD Master Audio, Dolby TrueHD
Fonctions de commutation	Automatique (détection de signal) et manuelle (bouton)
Compatibilité HDCP	Oui (HDCP 1.0/1.1)
Normes	HDMI 1.3b, HDCP 1.0/1.1, CE, FCC, RoHS2
Voyants lumineux	Alimentation et connexion du port
Bouton de commande	Oui (permutation manuelle)
Température de fonctionnement	0 à 40 °C
Température de stockage	-20 à 60 °C
Humidité de fonctionnement	0 à 96 %
Contenu du pack	Commutateur HDMI, guide d'installation rapide
Garantie	2 ans
Entretien	Nettoyer avec un chiffon sec et non abrasif. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur. En cas de panne, contacter le service après-vente.
Caractéristiques supplémentaires	Contacts plaqués or, Plug-and-Play, prise en charge 3D et Deep Color 36 bits

FOIRE AUX QUESTIONS - 207911 MANHATTAN

Comment installer le commutateur HDMI Manhattan 207911 ?

Branchez vos sources HDMI (ex: console, lecteur Blu-ray) sur l'entrée du commutateur, puis connectez la sortie à votre écran. Aucune alimentation externe n'est nécessaire, le commutateur est alimenté par le port HDMI. Aucune configuration logicielle n'est requise.

Puis-je utiliser ce commutateur avec une résolution 4K ?

Non, ce modèle supporte une résolution maximale de 1080p (Full HD). Il n'est pas compatible avec la 4K. Pour une résolution supérieure, choisissez un commutateur HDMI 2.0 ou 2.1.

Comment basculer entre les sources ?

Vous pouvez basculer manuellement en appuyant sur le bouton situé sur le boîtier. La commutation automatique se fait lorsque vous allumez une source : le commutateur détecte le signal et bascule automatiquement.

Le commutateur supporte-t-il la 3D ?

Oui, il prend en charge la vidéo 3D ainsi que les couleurs profondes (Deep Color) jusqu'à 36 bits.

Quels formats audio sont pris en charge ?

Il supporte les formats LPCM, DTS Digital, DTS-HD Master Audio et Dolby TrueHD.

Puis-je utiliser des câbles HDMI longs ?

Pour une qualité optimale, il est recommandé d'utiliser des câbles HDMI de bonne qualité et de longueur raisonnable (généralement jusqu'à 5 mètres pour une source 1080p). Au-delà, l'utilisation d'un amplificateur ou d'un câble actif peut être nécessaire.

Le commutateur nécessite-t-il une alimentation externe ?

Non, il est auto-alimenté par le port HDMI de votre source ou de votre écran. Aucun adaptateur secteur n'est fourni ni requis.

Que faire si aucun signal n'apparaît sur l'écran ?

Vérifiez que toutes les connexions sont correctement branchées. Assurez-vous que la source est allumée. Essayez de basculer manuellement à l'aide du bouton. Si le problème persiste, testez avec un autre câble HDMI ou une autre source.

Le commutateur est-il compatible avec les consoles PlayStation et Xbox ?

Oui, il est compatible avec les consoles PlayStation et Xbox, ainsi qu'avec les lecteurs Blu-ray, décodeurs et autres périphériques HDMI.

Comment entretenir le commutateur ?

Débranchez-le avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier. Évitez les produits abrasifs ou liquides. Ne pas exposer à l'humidité ou à des températures extrêmes.

MODE D'EMPLOI 207911 MANHATTAN

Commutateur HDMI 1080P à deux ports

Commutation automatique et manuelle, noir

Part No.: 207911

EAN-13:0766623207911|UPC:766623207911

Caracteristiques:

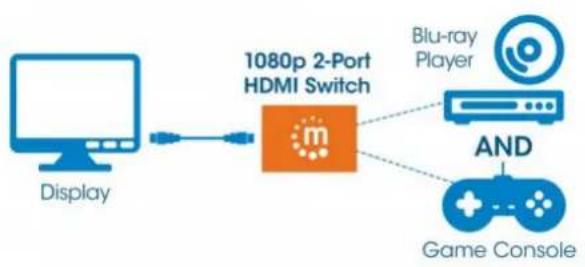

• Connecte deux sources vidéo HD à un seul écran HDMI
• Prend en charge une bande passante d'amplificateur vidéo allant jusqu'à 250 MHz et 2,5 Gbps par chaîne (7,5 Gbps au total) pour des écrans 1080p
• Résolution 1080p, 3D, Deep Color
• Prise en charge des couleurs profondes 36 bits (12 bits par chaîne), sous-échantillonnage chroma 4:4:4
• Permet une permutation automatique (lorsqu'un signal HD est détecté) et une permutation manuelle (entre plusieurs sources en appuyant sur un bouton)
• Prend en charge les formats de codage LPCM, DTS Digital, DTS-HD Master Audio et Dolby TrueHD
• Prend en charge la vidéo 3D ainsi que les couleurs profondes 8 bits (24 bits au total)
• Prend en charge une bande passante d'amplificateur vidéo allant jusqu'à 2,5 Gbps pour un écran 1080p
• Compatible avec les consoles de jeu PlayStation et Xbox, les lecteurs Blu-ray, les boîtiers décodeurs, les récepteurs satellite et autres périphériques
• Compatible HDCP
• Prend en charge la détection automatique des cartes, l'insertion/le retrait à chaud et le Plug-and-Play.
• Prêt à l'emploi : aucune configuration spécifique requise. Aucun besoin spécifique en termes d'alimentation ou de commande à distance.
• Contacts plaqués or
• Contacts plaqués or pour des connexions sans corrosion
• Garantie de deux ans

Normes et certifications

HDMI 1.3b HDCP 1.0/1.1 - CE FCC RoHS2

Général

• Consommation électrique : 5 volts

Connectivité

• Une sortie HDMI mâle
• Une entrée HDMI femelle

Entrée/sortie de signal

• Entrée signal vidéo : 400 - 600 mV
• Signal DDC d'entrée : 5 V p-p (TTL) Portée maximale de simple liaison : 2,5 Gbits/s et résolution 1080p
• Signal vidéo de sortie : HDMI 1.3b, HDCP 1.0/1.1
• Fréquence : 2,5 Gbits/s

Caracteristiques physiques

• Voyants DEL : alimentation et connexion du port
• Bouton de contrôle
• Dimensions : 51 x 51 x 15 mm
• Poids: 0,03 kg
• Boîtier : plastique

Caractéristiques environnementales

• Température de fonctionnement: 0 - 40 °C
• Température de stockage : -20 - 60 °C
• Humidité de fonctionnement : 0 - 96 %

Contenu du pack

• Commutateur HDMI 1080p à deux ports
• Guide d'installation rapide
