207669 - Répartiteur MANHATTAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur HDMI
Marque	Manhattan
Modèle	207669
Nombre de ports	1 entrée HDMI, 2 sorties HDMI
Résolution maximale	4K 30Hz (3840x2160 @30Hz, 4096x2160 @24Hz)
Compatibilité HDCP	HDCP 2.2
Formats audio pris en charge	LPCM, DTS Digital, DTS-HD Master Audio, Dolby TrueHD, son surround 7.1
Technologies vidéo	Deep Color 48 bits, xvYCC
Bande passante	340 MHz, 3,4 Gb/s par canal (10,2 Gbits/s total)
Alimentation	Adaptateur CA inclus
Portée maximale	15 mètres (entrée et sortie)
Matériau du boîtier	Plastique avec contacts plaqués or
Poids	0,04 kg (40 g)
Température de fonctionnement	0 à 40 °C
Température de stockage	-20 à 60 °C
Humidité de fonctionnement	0 à 96 %
Garantie	3 ans
Contenu du pack	Répartiteur HDMI, adaptateur CA, guide d'installation rapide
Compatibilité	PlayStation, Xbox, lecteurs Blu-ray, décodeurs, etc.
Installation	Plug and Play, aucune configuration requise
Montage en cascade	Jusqu'à 3 répartiteurs pour 4 écrans 4K
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de liquides ou de produits abrasifs.
Sécurité	Utiliser l'adaptateur secteur fourni. Ne pas exposer à l'humidité ou à des températures extrêmes. Débrancher en cas d'inutilisation prolongée.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le service après-vente.

FOIRE AUX QUESTIONS - 207669 MANHATTAN

Le Manhattan 207669 prend-il en charge la résolution 4K ?

Oui, ce répartiteur supporte la résolution 4K jusqu'à 30 Hz (3840x2160) et 4096x2160 à 24 Hz. Il est compatible avec les signaux Ultra-HD.

Comment connecter le répartiteur HDMI ?

Branchez l'adaptateur secteur sur le répartiteur. Connectez votre source (ex : lecteur Blu-ray) à l'entrée HDMI, puis vos écrans aux deux sorties. Aucun réglage n'est nécessaire.

Le répartiteur nécessite-t-il une alimentation externe ?

Oui, il est alimenté via un adaptateur CA fourni. Il ne fonctionne pas uniquement par le câble HDMI.

Puis-je utiliser ce répartiteur avec une console de jeu (PS4, Xbox) ?

Oui, il est compatible avec les consoles PlayStation et Xbox, ainsi qu'avec les lecteurs Blu-ray, décodeurs et autres périphériques HDMI.

Le son est-il transmis correctement ?

Oui, il prend en charge les formats audio LPCM, DTS Digital, DTS-HD Master Audio, Dolby TrueHD et le son surround 7.1.

Quelle est la longueur maximale de câble recommandée ?

La portée maximale est de 15 mètres aussi bien entre la source et le répartiteur qu'entre le répartiteur et les écrans.

Ce répartiteur supporte-t-il le HDR ?

Le manuel ne mentionne pas explicitement le HDR. Il supporte la technologie Deep Color 48 bits et xvYCC, mais la compatibilité HDR n'est pas garantie.

Puis-je mettre plusieurs répartiteurs en cascade ?

Oui, jusqu'à 3 répartiteurs peuvent être montés en cascade pour prendre en charge jusqu'à 4 écrans 4K.

Quelle est la garantie de ce produit ?

Le Manhattan 207669 est garanti 3 ans.

Que faire si l'image ne s'affiche pas ?

Vérifiez que l'adaptateur secteur est branché, que les câbles HDMI sont bien enfoncés et que les écrans sont allumés. Testez avec un autre câble si possible. Si le problème persiste, contactez le service après-vente.

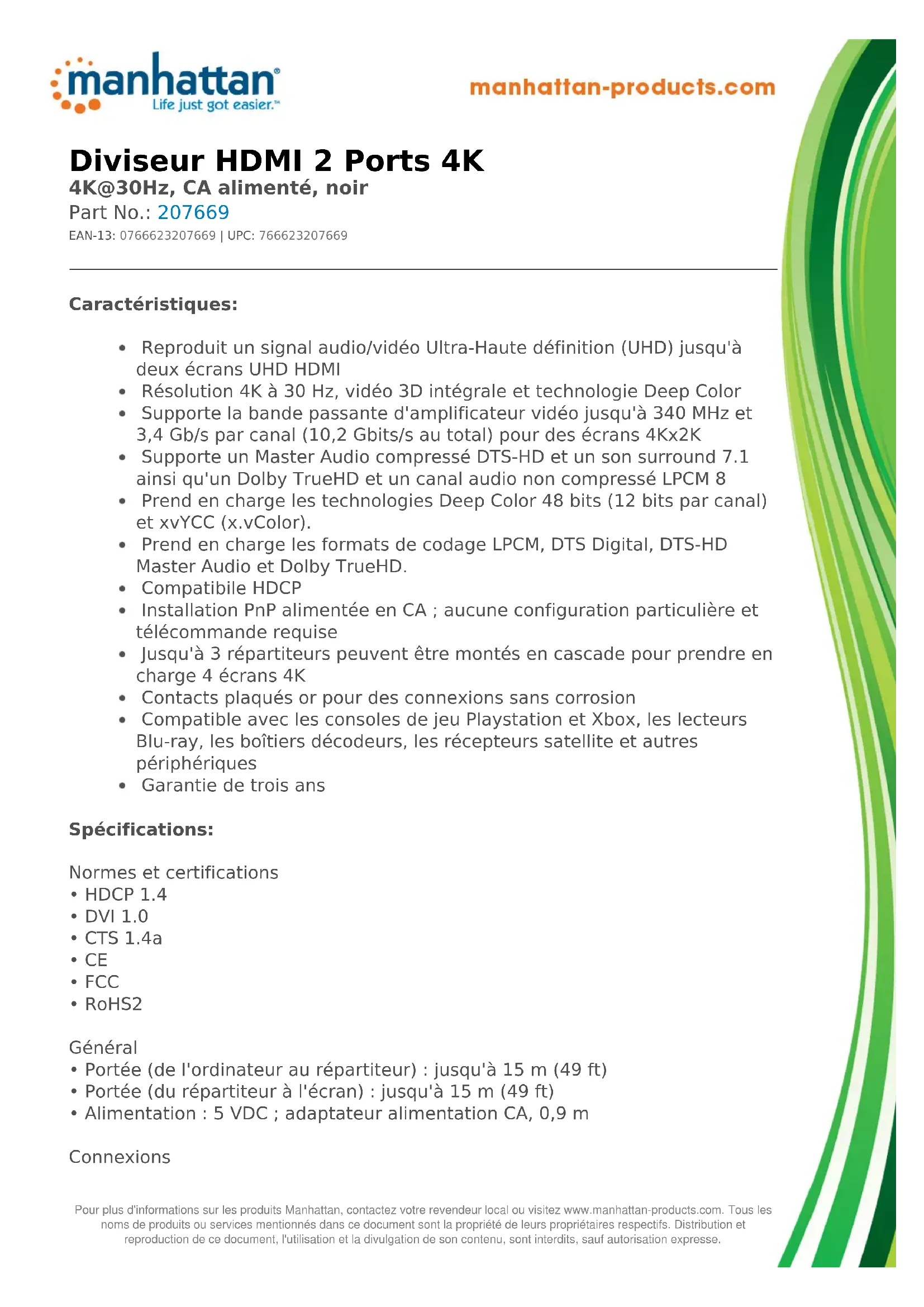

MODE D'EMPLOI 207669 MANHATTAN

Diviseur HDMI 2 ports 4K

4K@30Hz, CA alimenté, noir

Part No.: 207669

EAN-13:0766623207669|UPC:766623207669

Caracteristiques:

• Reproduit un signal audio/video Ultra-Haute définition (UHD) jusqu'à deux écrans UHD HDMI
• Résolution 4K à 30 Hz, vidéo 3D intégrale et technologie Deep Color
• Supporte la bande passante d'amplificateur vidéo jusqu'à 340 MHz et 3,4 Gb/s par canal (10,2 Gbits/s au total) pour des écrans 4Kx2K
• Supporte un Master Audio compressé DTS-HD et un son surround 7.1 ainsi qu'un Dolby TrueHD et un canal audio non compressé LPCM 8
• Prend en charge les technologies Deep Color 48 bits (12 bits par canal) et xvYCC (x.vColor).
• Prend en charge les formats de codage LPCM, DTS Digital, DTS-HD Master Audio et Dolby TrueHD.
• Compatible HDCP
• Installation PnP alimentée en CA ; aucune configuration particulière et télécommande requise
• jusqu'à 3 répartiteurs peuvent être montés en cascade pour prendre en charge 4 écrans 4K
• Contacts plaques or pour des connexions sans corrosion
• Compatible avec les consoles de jeu PlayStation et Xbox, les lecteurs Blu-ray, les boîtiers décodeurs, les récepteurs satellite et autres périphériques
• Garantie de trois ans

Normes et certifications

• Portée (de l'ordinateur au répartiteur) : jusqu'à 15 m (49 ft) Portée (du répartiteur à l'écran) : jusqu'à 15 m (49 ft)

Connexions

• Une entrée femelle HDMI, 19-broche
• Deux sorties femelles HDMI, 19-broche
• Une entrée femelle, OD 3,5 mm / ID 1,3 mm

Entrée/sortie de signal

• Signal vidéo d'entrée: 0,5 à 1,0 V p-p
• Signal DDC d'entrée : 5 V p-p (TTL) Maximum de la gamme lien simple : 3840x2160 à 30 Hz, 4096x2160 à 24 Hz Sortie vidéo : HDMI 2.0, HDCP 2.2
• Fréquence : 3,40 Gbits/s / 340 MHz

Caracteristiques physiques

• Poids: 0,04 kg
• Boîtier : plastique

Caractéristiques environnementales

• Température de fonctionnement: 0 - 40 °C
• Température de stockage : -20 - 60 °C
• Humidité de fonctionnement : 0 - 96 %

Contenu du pack

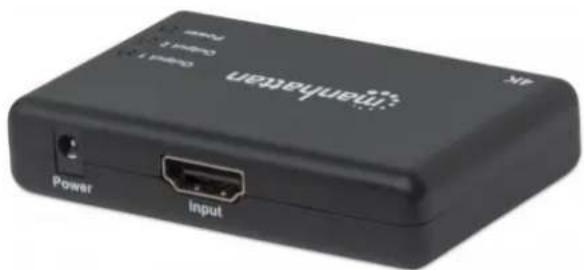

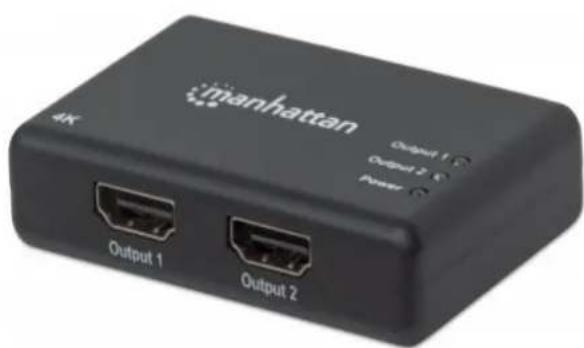

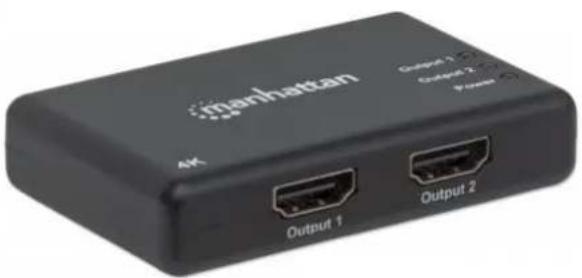

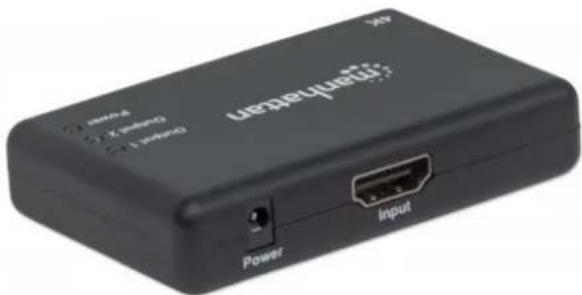

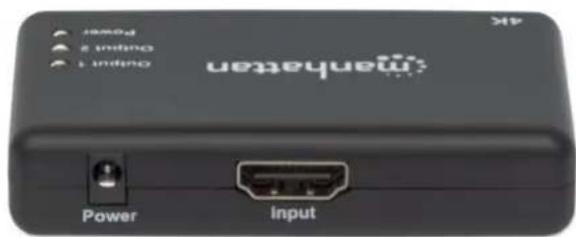

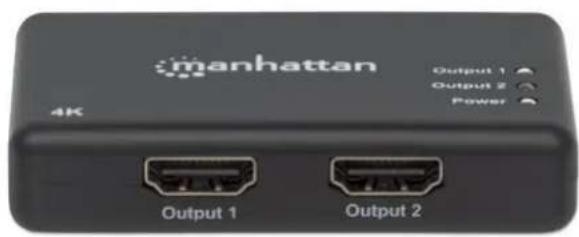

Diviseur HDMI 2 Ports 4K Adaptateur CA - Guide d'installation rapide
