207652 - Répartiteur MANHATTAN - Notice d'utilisation et mode d'emploi gratuit

Marque	Manhattan
Modèle	207652
Type de produit	Répartiteur HDMI 2 ports
Dimensions	60 x 54 x 20 mm
Poids	0,04 g
Alimentation	5 W via câble USB (0,7 m)
Connectivité	1 entrée HDMI femelle, 2 sorties HDMI femelles, 1 entrée USB femelle
Résolution maximale	HD 1080p (1920x1080), prend en charge la 3D et Deep Color
Bande passante	2,25 Gbits/s
Compatibilité HDCP	Oui (HDCP 1.0/1.1/1.2)
Normes	CE, FCC, RoHS2
Portée (source au répartiteur)	Jusqu'à 15 m (49 ft)
Portée (répartiteur à l'écran)	Jusqu'à 15 m (49 ft)
Installation cascade	Jusqu'à 3 niveaux
Formats audio supportés	LPCM, DTS Digital, DTS-HD Master Audio, Dolby TrueHD
Contacts plaqués or	Oui
Plug and Play	Oui, sans configuration
Voyants DEL	Alimentation et connexion du port
Commutateur marche/arrêt	Oui
Boîtier	Plastique
Température de fonctionnement	0 à 70 °C
Température de stockage	-10 à 80 °C
Humidité de fonctionnement	10 à 85 % (sans condensation)
Humidité de stockage	5 à 90 % (sans condensation)
Garantie	3 ans
Contenu du pack	Diviseur HDMI, câble USB, guide d'installation rapide

FOIRE AUX QUESTIONS - 207652 MANHATTAN

Comment brancher mon répartiteur HDMI Manhattan 207652 ?

Branchez le câble HDMI de votre source (lecteur Blu-ray, décodeur, etc.) sur l'entrée HDMI du répartiteur. Ensuite, reliez les deux sorties HDMI à vos écrans. Enfin, alimentez le répartiteur via le câble USB fourni en le branchant sur un port USB (ordinateur, chargeur). Aucun pilote nécessaire, le produit est Plug and Play.

Puis-je connecter plus de deux écrans avec ce répartiteur ?

Oui, vous pouvez mettre en cascade jusqu'à 3 répartiteurs pour multiplier le nombre d'écrans. Par exemple, branchez la sortie d'un premier répartiteur sur l'entrée d'un second pour obtenir jusqu'à 4 écrans, et ainsi de suite. La qualité du signal reste bonne jusqu'à 15 mètres entre chaque appareil.

Pourquoi l'image ne s'affiche-t-elle pas sur un écran ?

Vérifiez d'abord que tous les câbles sont bien branchés et que le répartiteur est alimenté (voyant DEL allumé). Assurez-vous que votre source envoie un signal compatible HDCP. Essayez de redémarrer la source et les écrans. Si le problème persiste, testez avec un autre câble HDMI ou une autre source.

Quelle résolution maximale supporte ce répartiteur ?

Le répartiteur supporte une résolution maximale de 1080p (1920x1080), ainsi que les vidéos 3D et la technologie Deep Color. La bande passante est de 2,25 Gbits/s, suffisante pour ces formats.

Ce répartiteur est-il compatible avec tous les appareils HDMI ?

Oui, il est compatible avec tous les appareils HDMI standard, y compris les lecteurs Blu-ray, décodeurs, récepteurs satellite, consoles de jeux, etc. Il prend en charge les protocoles HDCP 1.0/1.1/1.2 et DVI 1.0 (via adaptateur).

Quels formats audio sont supportés ?

Le répartiteur prend en charge les formats audio LPCM, DTS Digital, DTS-HD Master Audio et Dolby TrueHD. Ainsi, vous profitez d'un son haute qualité sur vos écrans.

Comment nettoyer et entretenir le répartiteur ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de solvants, de produits abrasifs ou de liquides. Évitez l'humidité excessive. Rangez-le dans un endroit sec et à température ambiante.

Puis-je utiliser un câble USB plus long que celui fourni ?

Oui, vous pouvez utiliser un câble USB standard de longueur adaptée (jusqu'à quelques mètres) pour alimenter le répartiteur. Assurez-vous que le câble est de bonne qualité et que la source d'alimentation délivre au moins 5 V et 1 A.

Que faire si le voyant DEL ne s'allume pas ?

Le voyant DEL indique que l'alimentation est connectée. S'il ne s'allume pas, vérifiez que le câble USB est bien branché sur une source d'alimentation fonctionnelle (port USB d'ordinateur, chargeur mural). Testez avec un autre câble USB. Si le problème persiste, contactez le service après-vente.

Le répartiteur est-il garanti ?

Oui, le répartiteur Manhattan 207652 bénéficie d'une garantie de 3 ans contre les défauts de fabrication. Conservez votre preuve d'achat. Pour toute réclamation, contactez votre revendeur ou le support Manhattan.

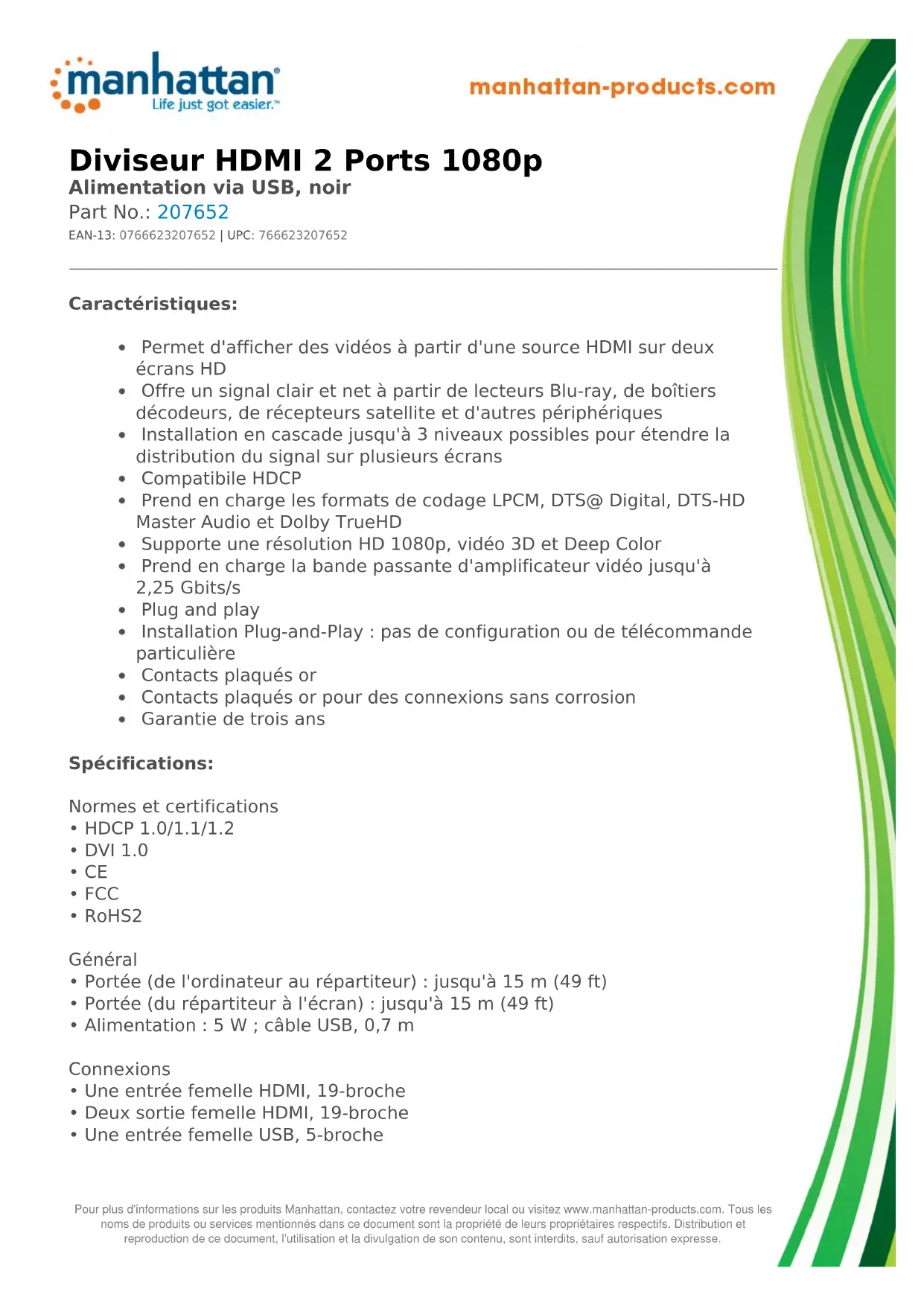

MODE D'EMPLOI 207652 MANHATTAN

Diviseur HDMI 2 Ports 1080p

Alimentation via USB, noir

Part No.: 207652

EAN-13:0766623207652|UPC:766623207652

:

• Permet d'afficher des videos à partir d'une source HDMI sur deux écrons HD
• Offre un signal clair et net à partir de lecteurs Blu-ray, de boîtiers décodeurs, de récepteurs satellite et d'autres péripériques
• Installation en cascade jusqu'à 3 niveaux possibles pour étendre la distribution du signal sur plusieurs écrans
• Compatible HDCP
• Prend en charge les formats de codage LPCM, DTS@ Digital, DTS-HD Master Audio et Dolby TrueHD
• Supporte une résolution HD 1080p, video 3D et Deep Color
• Prend en charge la bande passante d'amplificateur video jusqu'à 2,25 Gbits/s
  Plug and play
• Installation Plug-and-Play : pas de configuration ou de télécommande particulière
• Contacts plaqués or
• Contacts plaqués or pour des connexions sans corrosion
• Garantie de trois ans

Specifications:

Normes et certifications

• HDCP 1.0/1.1/1.2
  DVI 1.0
  CE
  FCC
  RoHS2

Général

• Portée (de l'ordinateur au répartiteur) : jusqu'à 15 m (49 ft)
• Portée (du répartiteur à l'écran): jusqu'à 15 m (49 ft)
• Alimentation : 5 W ; cable USB, 0,7 m

Connexions

• Une entrée femelle HDMI, 19-broche

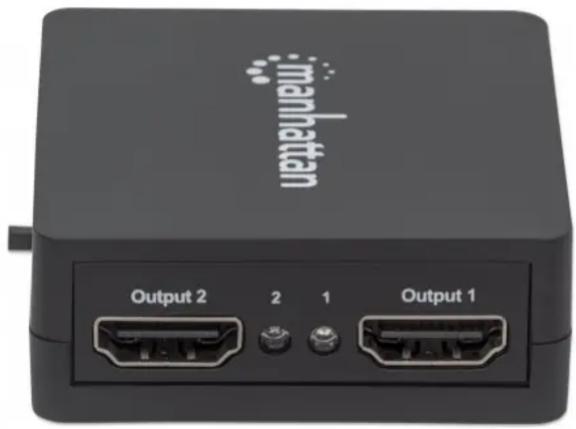

• Deux sortie femelle HDMI, 19-broche
• Une entrée femelle USB, 5-broche

Entrée/sortie de signal

• Signal video d'entrée : 0,5 à 1,0 V p-p
• Signal DDC d'entrée : 5 V p-p (TTL)
  Maximum de la gamme lien simple : 2,25 Gbits/s, 1920x1200, 1080p
• Signal video de sortie : HDMI 1.3a, HDCP 1.0/1.1/1.2 et DVI 1.0
• Fréquence : 2,25 Gbits/s/225 MHz

Résolutions video

Caracteristiques physiques

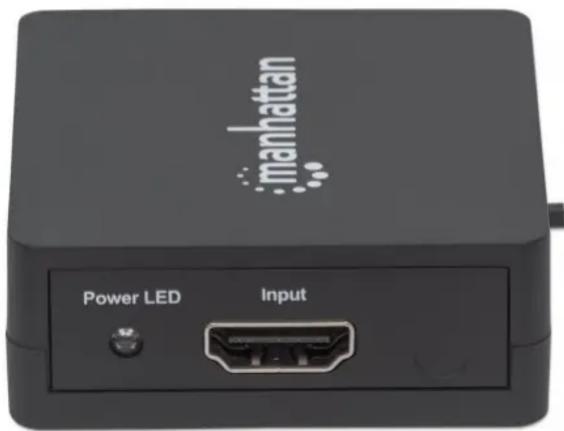

• Voyants DEL : alimentation et connexion du port
• Commutateur marche/arrêt
• Dimensions : 60 x 54 x 20 mm
• Poids: 0,04 g
• Boîtier : plastique

environnementales

• Température de fonctionnement : 0 - 70 °C
• Température de stockage : -10 - 80 °C
- Humidité de fonctionnement (sans condensation) : 10 - 85 %
- Humidité de stockage (sans condensation) : 5 - 90 %

Contenu du pack

Diviseur HDMI 2 Ports 1080p
- Cable alimentation USB
- Guide d'installation rapide
