TM60 - Microphone TASCAM - Notice d'utilisation et mode d'emploi gratuit

Marque	Tascam
Modèle	TM60
Type de produit	Microphone à condensateur électret
Dimensions	Environ 28 mm (diamètre) x 190 mm (longueur)
Alimentation	1 pile AA (1,5 V) ou batterie rechargeable Ni-MH (1,2 V) ou lithium (1,5-1,8 V) ; alimentation fantôme non compatible
Réponse en fréquence	50 Hz - 18 kHz
Sensibilité	-45 dB ±3 dB (0 dB = 1 V/Pa à 1 kHz)
Impédance	200 Ω
Niveau de pression acoustique max.	126 dB (à 1 kHz, DHT < 1 %)
Rapport signal/bruit	70 dB
Fonctions principales	Microphone directionnel (non spécifié), sortie XLR, interrupteur marche/arrêt, bonnette anti-vent incluse
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits chimiques, diluant ou alcool.
Sécurité	Ne pas utiliser avec alimentation fantôme ; éviter l'exposition à l'eau ou à l'humidité ; ne pas placer près de sources de chaleur ; respecter les avertissements de sécurité.
Pièces détachées et réparabilité	Réparation par un technicien qualifié uniquement ; ne pas démonter ou modifier l'appareil.
Informations générales	Livré avec pile AA, mini-support de table, câble micro, pince micro, bonnette anti-vent, étui et mode d'emploi.

FOIRE AUX QUESTIONS - TM60 TASCAM

Comment installer la pile dans le micro TM60 ?

Coupez l'interrupteur du micro. Tournez la partie inférieure vers la gauche pour la retirer. Faites glisser vers le bas pour ouvrir le compartiment. Insérez une pile AA en respectant les polarités (+ et -) indiquées. Replacez la partie inférieure et tournez-la vers la droite jusqu'à blocage.

Puis-je utiliser une alimentation fantôme avec le TM60 ?

Non, le TM60 n'est pas compatible avec l'alimentation fantôme. Brancher une alimentation fantôme peut endommager le micro. Utilisez uniquement une pile AA ou batterie rechargeable.

Quelle est la directivité du micro TM60 ?

La directivité n'est pas spécifiée dans la notice. Il s'agit probablement d'un micro cardiode ou omnidirectionnel. Consultez le revendeur pour plus de détails.

Comment nettoyer le micro TM60 ?

Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez jamais de lingettes chimiques, diluant, alcool ou substances similaires qui pourraient endommager la finition.

Que faire en cas de larsen (effet Larsen) ?

Éloignez le micro des enceintes et ne le pointez pas directement vers elles. Baissez le volume de l'appareil connecté. Le larsen peut endommager votre audition ou causer des dommages matériels.

Le micro TM60 est-il compatible avec tous les appareils ?

Le micro dispose d'une sortie XLR standard. Il est compatible avec la plupart des interfaces audio, mixeurs et enregistreurs. Assurez-vous que l'appareil connecté n'envoie pas d'alimentation fantôme.

Quel type de pile utiliser dans le TM60 ?

Utilisez une pile AA de type alcaline (1,5 V), nickel-hydrure métallique rechargeable (1,2 V) ou lithium (1,5-1,8 V). N'utilisez pas de piles non rechargeables dans un chargeur.

Quelle est la durée de vie de la pile ?

La durée de vie dépend du type de pile et de l'utilisation. Avec une pile alcaline standard, elle peut durer plusieurs heures. Les piles rechargeables Ni-MH offrent une autonomie correcte mais une tension légèrement inférieure.

Comment remplacer la bonnette anti-vent ?

La bonnette anti-vent se clipse sur la tête du micro. Pour la retirer, tirez doucement. Pour en installer une nouvelle, placez-la sur la tête et poussez jusqu'à ce qu'elle s'enclenche.

Que faire si le micro ne fonctionne pas ?

Vérifiez que la pile est installée correctement et qu'elle n'est pas déchargée. Assurez-vous que l'interrupteur est en position ON. Vérifiez le câble et la connexion XLR. Si le problème persiste, contactez le service après-vente Tascam.

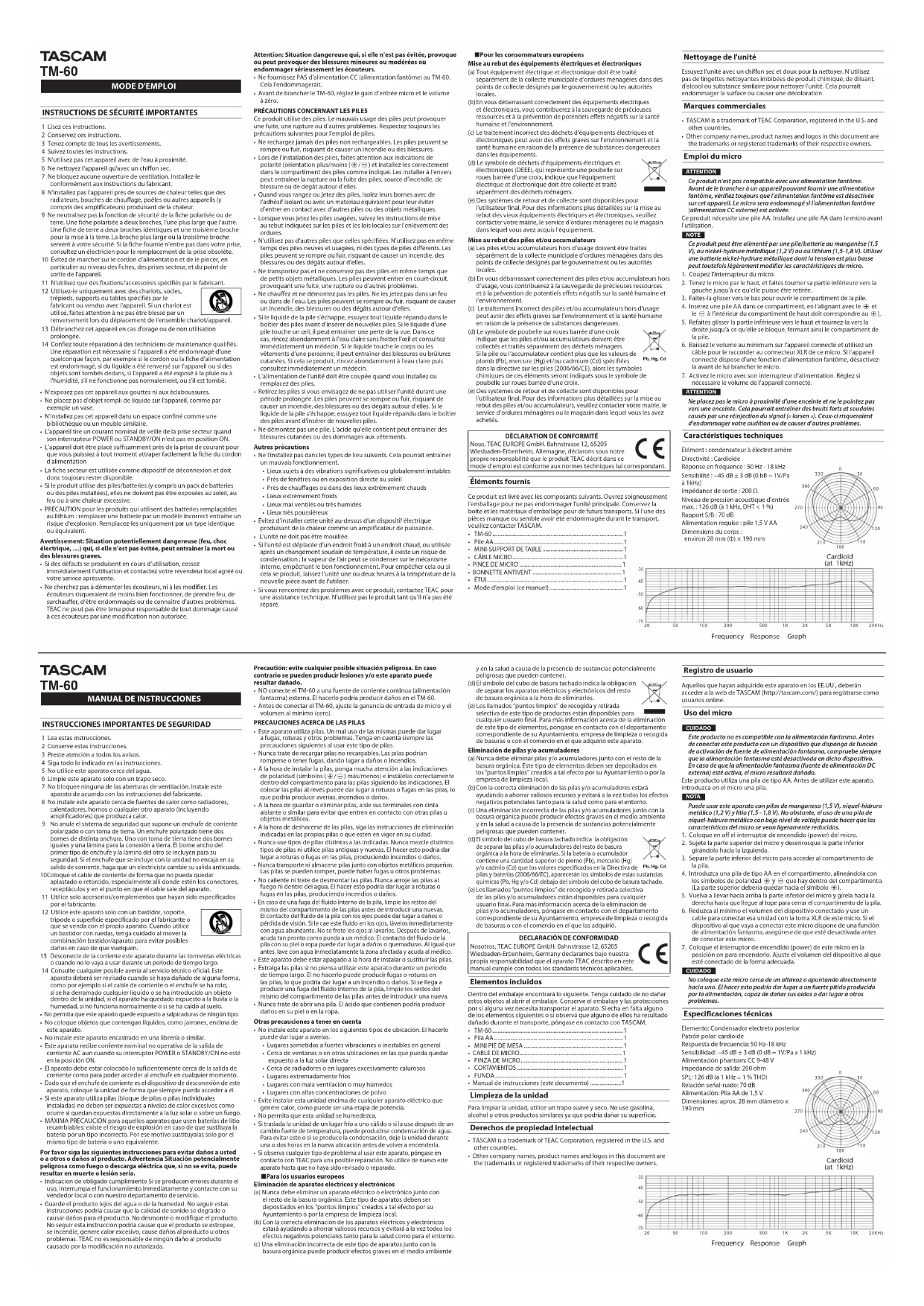

MODE D'EMPLOI TM60 TASCAM

3 Tenez compte de tous les avertissements.

Suivez toutes les instructions.

5 N'utilisez pas cet appareil avec de l'eau à proximité

1. Ne nettoyez l'appareil qu'avec un chiffon sec.
2. Ne bloquez aucune ouverture de ventilation, installez-le

conformément aux instructions du fabricant.

8 N'installes pas l'appareil dans des sources de chaleur telles que des radiateurs, bouches de chaudière, poêmes ou autres appareils (y compris ceux) qui ne sont pas mentionnés.

9 Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée à deux broches, une plus large que l'autre. Une fiche de terre à deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à sécuriser. Si la fiche fournie n'est pas dans cette prise, consultez un électricien pour le Replacement de la prise absolutive.

10 Evitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.

11 N'utilisez que des fixations/accessoires spécifiés par le fabricant.

12 Utilisez-le uniquement avec des chariots, socles,

renversement lors du déplacement de l'ensemble chariot/appareil.

13 Débranchez cet appareil en cas d'orage ou de non utilisation et non développés.

14 Confez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si le guide et il est revêted sur l'appareil ou si des objets sont tombés dangere, si l'appareil a été exposé à la pluie ou à l'humidité, si la ne fonctionne pas normalement, si son est tordu.

N'exposez pas cet appareil aux gouttes ni aux éclaboussures.

• Ne placez pas d'objet rempli de liquide sur l'article, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un réseau Simulatorie.

L'appareil tire un courant non négligeable de veille de la vie secour quand l'interrupteur POMER ETANIDION n'est pas en position ON.

• Sommet d'apport de la rive de l'air ne s'est pas positionné en.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon de différentiation.
• La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.

Si le produit utilise des piles/batteries, y compris un pack de batteries, les échecs ne donnant pas le résultat de l'oxyde, qu'en ou la chaleur excessive.

• PRECAUTION pour les produits qui utilisent des batteries renoplaitables au lithium: renoplacer une batterie par un modele incorrect entre une risque d'explosion. Renoplacer les uniquement par un type identique ou équivalent.

Avertissement: Situation potentiellement dangereuse (feu, choc, électrique,...), qui, si elle n'est pas évitée, peut entraîner la mort ou l'invalidité.

• Si des défauts se produisent en cours d'utilisation, ces
• Si les départs de la société et contactez vivent réuniformément stable au titre de la vente après vente.
• Que cherchez pas à démonter les écouteurs, ni à modifier. Les écouteurs risquent de moins bien fonctionner, de prendre feu, de surchauffer, d'être endommagé ou de connaître d'autres problèmes.
• Qu'est-ce que l'écouteur ne sauraient pas le contrôle dommage cause à ces écouteurs par une modification non autorisée.

Attention: Situation dangereuse qui, si elle n'est pas évitée, provoque ou peut provoquer des blessures mineures ou modérées ou autres. - Ne fournissez PAS d'alimentation CC (alimentation fantôme) au TW-60. Cela endommage. Avant de brancher le TM-50, réglez le gain d'entrée micro et le volume à zéro.

Precautions concernant les PILES

Ce produit utilise des piles. Le maniement des piles peut procurer des clients, en particulier les personnes à l'origine. Respecter uniquement les prescriptions suivantes pour l'emploi de piles. - Rechargeables seulement des piles non rechargeables. Les piles peuvent se rompre ou fuir, risquant de causer un incendie ou des blessures. - Lors de l'installation des piles, faites attention aux indications de polarité orientation plus moins (V7-V9) et installez-les correctement sur les piles de santé en mousse indiquées. Les installer à l'envers peut entraîner la rupture ou la fuite des piles, source d'incendie, de surchauffe ou de dégâts au niveau des. - Quand vous rangez ou jetez des piles, isolez leurs bornes avec du ruban adhésif isolant ou avec un matériel équivalent pour leur éviter d'entrer en contact avec d'autres piles ou des objets métalliques. Lorsque vous jetez les piles usagées, suivez les instructions de mise au rebut indiquées sur les piles et les lois locales sur l'élimination des ordures. - Utilisez pas d'autres piles que celles spécifiées. Utilisez pas en même temps des piles neuves et usagées, ni des types de piles différents. Les piles peuvent se corroder ou fuir, risquant de causer un incendie, des blessures ou des dégâts autour d'elles. - Ne transportez pas et ne conservez pas des piles en même temps que des objets métalliques. Les piles peuvent entrer en court-circuit, provoquant une fuite, une rupture ou autres problèmes. - Ne chauffez et ne démontez pas les piles. Les piles jetées doivent être placées dans un endroit sec et à l'abri de l'eau. Les piles peuvent se rompre ou fuir, risquant de causer un incendie, des blessures ou des dégâts autour d'elles. Si l'électrolyte de la pile s'échappe, essuyez tout liquide répandu dans le boîtier des piles avant d'insérer de nouvelles piles. Si l'électrolyte d'une pile touche un œil, il peut entraîner une perte de la vue. Dans ce cas, rincez abondamment à l'eau claire sans frotter l'œil et consultez immédiatement un médecin. Si l'électrolyte touche le corps ou les vêtements d'une personne, il peut entraîner des blessures ou des brûlures cutanées. Si cela se produit, rincez abondamment à l'eau claire puis consultez immédiatement un médecin. - L'alimentation de l'unité doit être coupée quand vous installez ou remplacez les piles. - Retirez les piles si vous envisagez de ne pas utiliser l'appareil durant une période prolongée. Les piles peuvent se corroder ou fuir, risquant de causer un incendie, des blessures ou des dégâts autour d'elles. Si les piles ne sont pas été protégées, sauf qu'une solution répandue dans le boîtier des piles avant d'insérer de nouvelles piles. Ne démontez pas une pile. L'acide qu'elle contient peut entraîner des blessures cutanées ou des dommages aux vêtements.

Autres précautions

• Ne l'installé pas dans les types de lieu suivants. Ce pour entraîner un mauvais fonctionnement. Lieux sujets à des vibrations significatives ou globalement
• Près de fenêtres ou en exposition directe au soleil
• Près de chauffages ou dans des lieux extrêmement chauds. Lieux extrêmement froids. Lieux mal ventilés ou très humides. Lieux très poussiéreux. Vitesse d'installer cette unité au-dessus d'un dispositif électrique produisant de la chaleur comme un amplificateur de puissance. L'unité ne doit pas être poussée. Si l'unité est placée dans un endroit froid, dans un endroit chaud, ou utilisée après un changement soudain de température, il existe un risque de condensation ; la vapeur de l'air peut se condenser sur le mécanisme interne, empêchant le bon fonctionnement. Pour éviter cela ou si ce sera produit, laissez l'unité une ou deux heures à la température de la nouvelle pièce avant de l'utiliser. Si vous rencontrez des problèmes avec ce produit, contactez TEAC pour une assistance technique. Ne utilisez pas le produit tant qu'il n'a pas été réparé.

Pour les consommateurs européens

Mise au rebut des équipements électriques et Électroniques (a) Tout équipement électrique et Électronique doit être traité séparation de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou autres autorités locales. (b) En vous débarrassant correctement des équipements électriques et électroniques, nous contribuerons à la sauvegarde des ressources reçues à l'origine des peuples potentiels effets négatifs sur la santé humaine et l'environnement. (16) La traitement incorrect des déchets d'équipements électriques et électroniques ne peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements. (d) Le symbole de déchets d'équipements électriques et

électroniques (DEE), qui représente une poubelle sur roux barre d'une croix, indique que l'équipement électrique et électronique doit être collecté et traité séparément des déchets ménagers.

Des systèmes de retour et de collecte sont disponibles pour

l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des nouveaux équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acquis l'équipement.

Mise au rebut des piles et/ou accumulateurs

(a) Les piles et/ou accumulateurs hors d'usage doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales. (b) En vous débarrassant correctement des piles et/ou accumulateurs hors d'usage, vous contribuez à la sauvegarde de précieuses ressources et à la prévention de potentielles effets négatifs sur la santé humaine et l'environnement. (c) Le traitement incorrect des piles et/ou accumulateurs hors d'usage peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses. (d) Le symbole de poubelle sur roues barré d'une croix indique que les piles et/ou accumulateurs doivent être collectés et traités séparément des déchets ménagers. Si la pile ou l'accumulateur contient plus que les valeurs de plomb (Pb), mercure (Hg) et/ou cadmium (Cd) spécifiées dans la directive sur les piles [2005/66/CE], alors les symboles chimiques de ces éléments seront indiqués sous le symbole de poubelle sur roues barré d'une croix. (e) Des systèmes de retour et de collecte sont disponibles pour l'utilisation finale. Pour des informations plus détaillées sur la mise au rebut des piles si ou accumulatifs, voici contactez cette matrice, le service d'ordures ménagères ou le magasin dansquel vous les avez achetés.

Declaration de conformite

Nous, TEAC EUROPE GmbH, Bahnstrasse 132, 65205 Wiesbaden-Erzenheim, Allemagne, déclarons sous notre responsabilité que le produit TEAC décrit dans ce mode d'emploi est conforme aux normes techniques lui applicable.

Éléments fournis

Ce produit est livré avec les composants suivants. Oùtreet saignement le émballage pour ne pas endommager l'activité conservée. Conservez la boîte et les matériaux d'emballage pour de futurs transports. Si tune des portes, en cas de l'acte de l'origine, ne pouvait être endommagé durant le transport, veillez contacter TASCAM.

TM-60 1 Pile AA 1 MINI-SUPPORT DE TABLE 1 CABE MICRO PINCETDEMICROBONNETTEANTIVENT 1 +ETUI 1 Mode d'emploi (ce manuel).

Nettoyage de l'unité

Essaye 1 unité avec un chiffon sec et doux pour la nettoyer. N'utilisez pas de lingettes nettoyantes imbriées de produit chimique, de diluant, d'alcool ou substance similaire pour nettoyer l'unité. Cela pourrait endommager la surface ou causer une décoloration.

Marques commerciales

Ce produit n'est pas compatible avec une alimentation fantôme. Avant de le brancher à un pouvoir fournir une alimentation fantôme, vérifie toujours que l'alimentation fantôme est désactivée sur cet article ou la du dosage et sauf s'il l'alimentation fantôme ne mette en contact CC externel est échiqué.

Ce produit nécessite une pile AA. Installez une pile AA dans le micro avant l'utilisation.

Ce produit peut également être alimenté par une pile/batterie au manganese (1,5 V), au nickel-hydride métallique (1,2 V) ou au lithium (1,5-1,8 V). Utilisation d'une batterie nickel-hydride métallique dont la tension est plus basse que celle de l'acide. Peut rallonger la durée des caractéristiques du micro. 1. Coupez l'interrupteur du micro. 2. Placez le micro la pile, et faites tourner sa partie inférieure vers la gauche jusqu'à ce qu'elle puisse être retirée. 3. Faites-la glisser vers le bas pour ouvrir le compartiment de la pile. 4. Insérez une pile AA dans ce compartiment, en l'alignant avec le + et le - à l'intérieur du compartiment (le haut doit correspondre au +). 5. (a) À l'intérieur du compartiment, le + doit correspondre au +. 5. Replacez la partie inférieure vers le haut et tournez-la vers la droite jusqu'à ce qu'elle se bloque, fermant ainsi le compartiment de la pile. 6. Baissez le volume au minimum sur l'appareil connecté et utilisez un câble pour le connecter au connecteur XLR de ce micro. Si l'appareil connecté dispose d'une fonction d'alimentation fantôme, désactivez-le avant de le brancher au micro. 7. Activez le micro avec l'interrupteur d'alimentation. Réglez si nécessaire la valeur de l'appareil connecté.

Attention

Ne placez pas le micro à proximité d'une enceinte et ne le pointez pas vers une enceinte. Cela pourrait entraîner des bruits forts et sifflements causés par une réinjection du signal (x larsen). Ces bruits risqueraient d'endommager votre audition ou de causer d'autres problèmes.

Caractéristiques techniques

Élément: condensateur électret arrêt

Réponse en fréquence: 50 Hz - 18 kHz Sensibilité: -45 dB à 3 dB (0 dB - 1V/1 MHz)

Impedance:200Ω

Niveau de pression acquisition d'entre max.: 126 dB (à 1 kHz, DHT < 1%); Rapport S/B: 70 dB Diversification requise: pile 1,5 VA AH

environ 28 mm (D) x 190 mm
