MODE D'EMPLOI TVM 18 S TROTEC
Indications sur le manuel d'utilisation. 1
Sécurité 1
Informations sur I'appareil 3
Transport et stockage 4
Montage et mise en service 4
Utilisation. 6
Défauts et pannes 7
Entretien. 7
Annexe technique 8
Élimination des déchets 9
Indications sur le manuel d'utilisation
Symboles
Avertissement relat à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Info
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.
Vous pouvez télécharger la derniere version du manuel d'utilisation et la déclaration de conformité UE sous le lien suivant :
TVM 18 S
https://hub.trotec.com/?id=39592
Sécurité
Veuillezire attentivement le present manuel avant la mise en service ou l'utilisation de I'appareil et conservez-le a proximate immediatede I'endroit d'installation ou de I'appareil même !
Avertissement
Lire toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adequate relative à une'utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.
Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdir aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
- N'utilise pas l'appareil dans des locaux représentant un risque d'explosion.
- N'utilisez pas l'appareil dans des atmospheres agressives.
- Installez l'appareilABOUT et de façon stable.
- Faites sécher l'appareil après un nettoyage à l'eau. Ne le faites pas fonctionner mouillé.
- Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
- Ne pas exposer l'appareil à un jet d'eau direct.
- Ne pas introduire de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
-
Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.
-
Ne pas s'asseoir sur l'appareil.
- L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.
- Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des connecteurs. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent sont défectueux.
- Protégez tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
- La prise d'alimentation électrique doit correspondre aux indications données au chapitre Caracteristiques techniques.
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
- Choisissez la rallonge de cable électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
- Retirez le cable électrique de l'appareil de la prise en tirant sur la fiche avant l'entretien, la maintenance ou les réparations.
- Éteignez l'appareil et tirez le cable électrique de la prise lorsqu'el'appareil n'est pas utilisé.
- N'utilisez jamais l'appareil si vous remarquez des defaults au niveau de la prise ou du cable de raccordement secteur.
Si le cordon secteur de cet appeareil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d'eviter tous risques.
Les cables électriques défectueux représentent un danger sérieux pour la santé.
- Lors de l'installation, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans le chapitre Données techniques.
Assurez-vous que I'entree et la sortie d'air sont degagees.
Assurez-vous qu'aucun objet ne se trouve pres de l'entrée et de la sortie d'air. - Il est interdit de faire fonctionner l'appareil ou de le raccarder au réseau électrique lorsqu'il n'est pas complètement monté.
- Une installation non conforme peut provoquer un incendie, une électrocution ou des blessures graves.
Utilisation conforme
Veuillez utiliser le TVM 18 S exclusivement comme ventilateur sur pied pour ventilier les espaces interieurs, tout en respectant les caractéristiques techniques.
Utilisation non conforme
- Veuillez ne pas installer l'appareil sur un support mouillé ou inonde.
- Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
- Veuillez ne pas utiliser l'appareil à l'extérieur.
- Un autre fonctionnement ou une autre utilisation que ceux décrits dans ce manuel sont non conformes. En cas de non-respect, le fabricant decline toute responsabilité en cas d'endommagement et toutes les demandes de garantie sont annulées.
- Toute modification structurelle, toute transformation ou tout ajusté arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant le present appareil doit :
- être conscience des risques associés aux apparciels électriques en environnement humide.
- avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.
Risques résiduels
Avertissement relat à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relat à la tension électrique
Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil.
Débranche le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
Avertissement
L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle!
Veuillez respecter les exigences relatives à la qualification du personnel!
Avertissement
L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.
Remarque
N'utilise pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.
Comportement en cas d'urgence
- Eteignez l'appareil.
- En cas d'urgence, coupez immidiatement l'alimentation électrique de l'appareil. Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
- Ne rebranchez jamais un apparéil endommagé.
Informations sur l'appareil
Description de l'appareil
Le ventilateur sur pied TVM 18 S est destiné à faire circuler l'air à l'intérieur d'une piece.
L'appareil présente les caractéristiques suivantes :
3 vitesses
Angle d'inclinaison régable en continu jusqu'à 110^ pour un flux d'air idéal
- Réglage en hauteur
- Poignée permettant un transport facile
- Enrouleur de cable

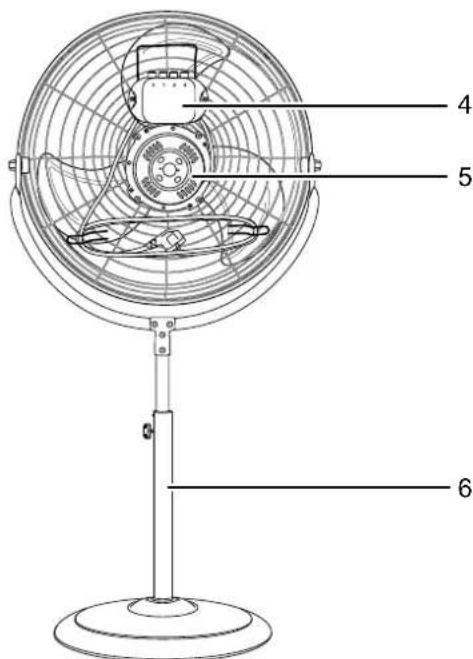

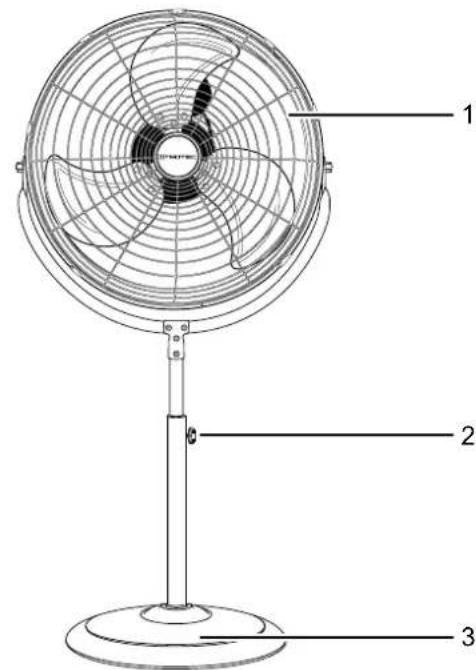

Representatior de I'appareil
| N° Désignation |
| 1 Grille de protection |
| 2 Vis de réglage de la hauteur |
| 3 Socie |
| 4 Élément de commande |
| 5 Moteur |
| 6 Pied |
Transport et stockage
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.
Observe les informations relatives au transport et à l'entreposage de l'appareil.
Transport
Veuillez respecter les consignes suivantes avant chaque transport :
- Arrêtez l'appareil.
- Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
- Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
Veuillez respecter les consignes suivantes après chaque transport :
- Installez l'appareil à la verticale après l'avoir transporte.
Stockage
Veuillez respecter les consignes suivantes avant chaque entreprises :
Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :
- au sec et protégé du gel et de la chaleur
- debout, dans un endroit protégé de la poussière et de l'exposition directe au soleil
- le cas échéant, protégé de la poussière par une housse
- ne placez�除 un autre apparéil ou aucun objet sur l' apparéil, afin d'éviter de le déterminer
Montage et mise en service
Contenu de la livraison
- 1 TVM 18 S
4 vis - 1 mode d'emploi
Déballer l'appareil
- Ouvrez le carton et sortez l'appareil.
- Retirez entiement l'emballage de I'appareil.
- Déroulez complètement le cable électrique. Assurez-vous que le cable électrique n'est pas endommagé et ne le déterrioz pas en le deroulant.
Montage
Montage du socle
- Montez le socle.
- Assemblez le socle monté (3) et le pied (6).

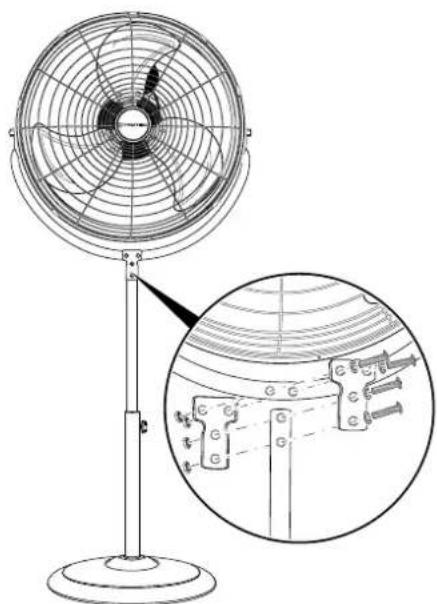

Assemblage du ventilateur et du socle
- Assemble le socle monté et le ventilateur.
- Vissez les deux éléments ensemble à l'aide des quatre vis fournies.
Réglage de l'inclinaison du ventilateur

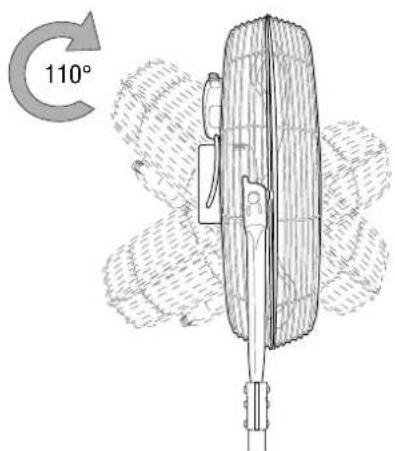

Il est possible de régler l'inclinaison du ventilateur manuellement jusqu'à 110^ .
- Déplacez la tête du ventilateur vers l'avant ou vers l'arrière de manière à l'incliner plus ou moins.
L'angle d'inclinaison du ventilateur est regle et le flux d'air se concentre sur l'angle d'inclinaison définie.
Réglage de la hauteur

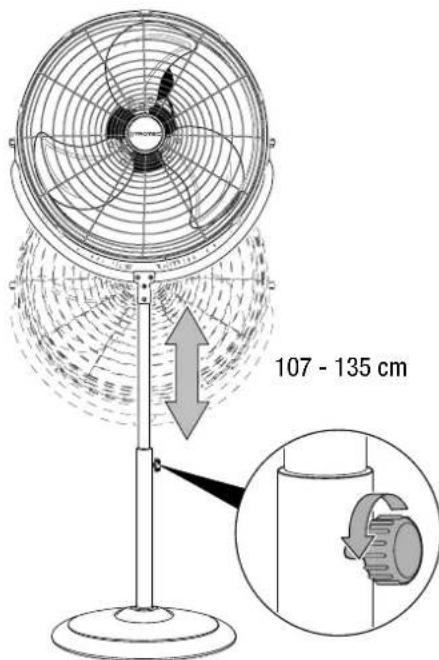

- Tournez la vis de réglage de la hauteur (2) de manière à obtenir la hauteur totale qui vous convient.
Mise en service

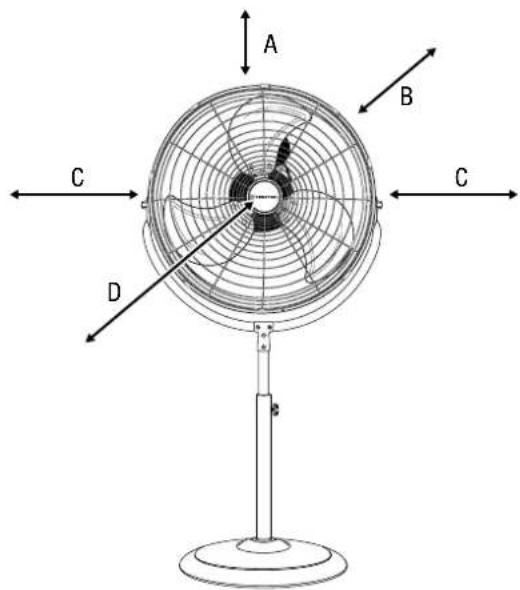

Lors de l'installation de l'appareil, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre Données techniques.
Installation
Avertissement
Risque de blessures à la suite d'une mise en œuvre incorrecte!
Il y a un risque de blessures si la grille de protection n'est pas correctement en place autour de l'hélice. La grille de protection doit être montée correctement avant que l'appareil ne soit mis en marche.
Avertissement
Risque de blessure lié au démontage de la grille de protection!
Il y a un risque de blessures si la grille de protection est démontee pendant le fonctionnement. Ne démonze jamais la grille de protection pendant que l'appareil fonctionne!
-
Avant la remise en service de l'appareil, vérifie l'état du cable d'alimentation. En cas de doute relatif à son parfait etat, contactez le service après-vente.
-
Installez l'appareil debout et de façon stable.
-
En particulier lorsque l'appareil est placé au centre de la piece, veillez à ce que le cordon secteur et tout autre cable électrique soit posé de sorte à éviter tout risque de trèbuchement. Utilisez des couvre-câbles.
Assurez-vous que les rallonges de cable sont entierement déroulées.
- Veiliez à ce qu'aucun ridesau ni aucun autre objet ne bloque le flux d'air.
Branchement du cable secteur
Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
Utilisation
Éléments de commande

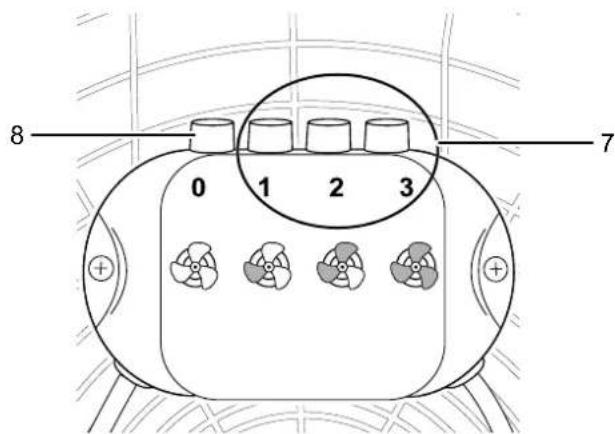

| N° Désignation Signification | |
| 7 Touches Vitesse de ventilation123 | Réglage de la vitesse de ventilation :Vitesse 1 = faibleVitesse 2 = moyenneVitesse 3 = élevé |
| 8 Touche 0 Arrêt de l'appareil |
Mise en marche de l'appareil
Après avoir installé l'appareil en suivant la description du chapitre Montage et mise en service, vous pouvez lemettre en marche.
- Appuyez sur l'une des touches Vitesse de ventilation (7). L'appareil passé à la vitesse de ventilation sélectionnée.
Mise hors service
Avertissement relat à la tension électrique
Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.
- Arretez l'appareil en appuyant sur la touche 0.
- Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
- Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
- Stockez l'appareil conformément aux indications figurant dans le chapitre Stockage.
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté contrôle à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante.
L'appareil ne se met pas en marche :
- Vérifiez le raccordement au secteur.
- Vérifiez le bon état du cable électrique et de la fiche d'alimentation.
- Vérifiez le fusible ou le disjoncteur secteur.
- Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec.
L'hélice ne démarre pas :
- Vérifiez si l'appareil a bien été mis en marche.
- Vérifiez l'alimentation électrique et contrôle le bon état de la prise et du cable.
L'appareil est bruyant ou il vibre :
- Vérifiez si l'appareil est stable et bien installé en position verticale.
- Vérifiez que l'appareil est correctement assemblé.
Remarque
Attendez au moins 3 minutes après toute intervention de maintenance ou de réparation. Vous pouvez alors remettre l'appareil en marche.
Meme après verification, l'appareil ne fonctionne toujours pas parfaitement?
Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité spécialisée ou par la société Trotec.
Entretien
Avant toute opération de maintenance
Avertissement relat à la tension électrique
Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.
Éteignez l'appareil.
- Debranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
Nettoyer le boitier

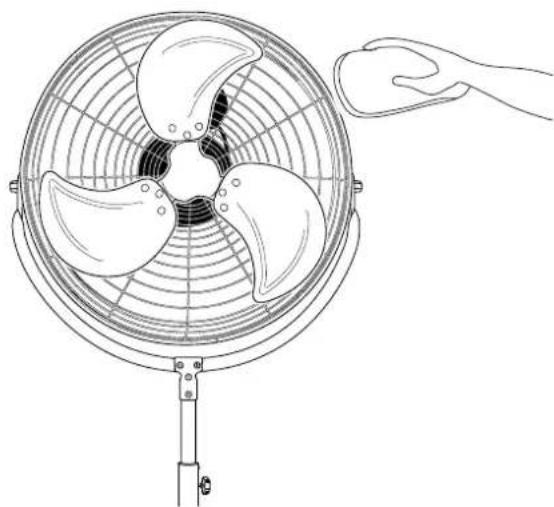

Nettoyez le boitier avec un chiffon humide, doux et sans peluches. Veillez à ce que de l'humidité ne penètre pas dans le boitier. Veillez à ce qu'aucune humidité ne puisse entraire en contact avec les composants électriques. N'utilise pas de déterments agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs, pour humidifier le chiffon.

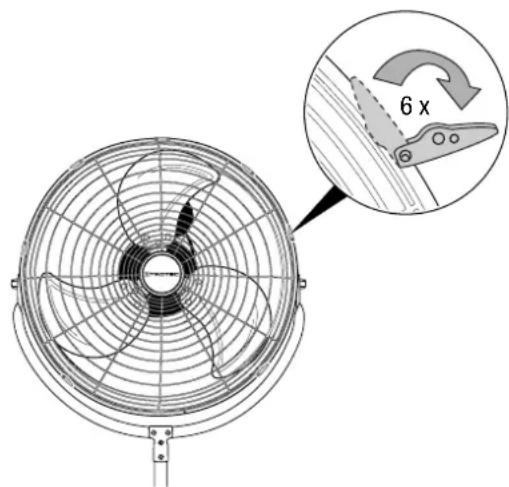

Dépose de la grille de protection en vue du nettoyage

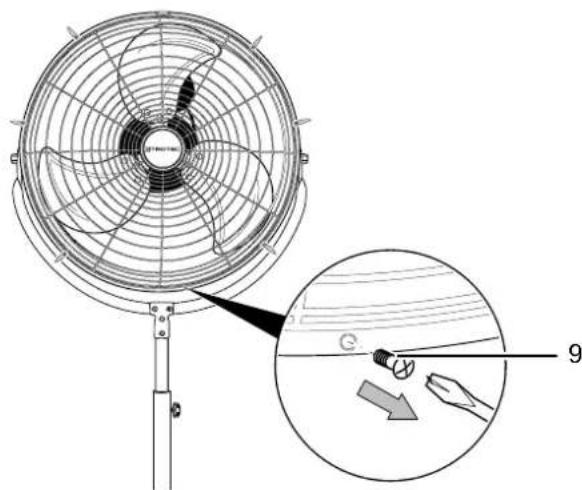

Pour pouvoir nettoyer les pales du ventilateur conformément aux indications du chapitre Maintenance, retirez la grille de protection (1) en procédant comme décrit ci-après.
L'appareil est eteint.
Le cordon secteur est sorti de la prise.
1. Ouvrez les six clips de fixation de la grille de protection.
- Desserrez la vis de liaison (9) située sous la grille de protection (1).
- Pour fixer à nouveau la grille de protection sur le ventilateur après le nettoyage, commencez par poser la vis de liaison (9), puis refermez les six clips de fixation.
Nettoyage des pales du ventilateur
L'appareil est eteint.
Le cordon secteur est sorti de la prise.
1. Enlevez la grille de protection comme décrit plus haut.
2. Nettoyez les pales du ventilateur avec un chiffon doux légèrement humide non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de déterments agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs, pour humidifier le chiffon.
Annexe technique
\section*{Caracteristiques techniques}
| Modèle : TVM 18 S | |
| Vitesses de ventilation : 3 | |
| Vitesse du flux d'air : 3,85 m/s | |
| Tension d'alimentation : 220 - 240 V/50 Hz | |
| Puisance absorbée : 100 W | |
| Longueur du cable électrique : 1,5 m | |
| Conditions de fonctionnement et de stockage : | au sec et protégé du gel et de la chaleuren position verticaleprotégé contre l'exposition directe au soleil |
| Angle d'inclinaison régable : 110° | |
| Réglable en hauteur : 107 - 135cm | |
| Niveau sonore(1 m de distance, vitesse 2) : | 65 dB(A) |
| Diamètre pales du ventilateur : | 45 cm |
| Dimensions (longueur x largeur x hauteur) : | 450 x 540 x 1 350 (mm) |
| Poids : 8 kg | |
| Distance minimale par rapportaux murs et aux objets :vers le haut (A) : | 30 cm |
| 30 cm | |
| 30 cm | |
| 30 cm | |
- Ceci mis à part, l'appareil ne nécessite aucune maintenance.
Élimination des déchets
Le pictogramme représentant une poubelle barrée, apposé
sur un apparéil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet www.trotec24.com vous informé également sur les autres possibités de retard que nous proposons.
La collecte séparée des appareils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.
