TVE 16 - Ventilateur TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Trotec
Modèle	TVE 16 (et TVE 18 S, identique)
Dimensions (L x l x h)	520 x 520 x 1290 mm
Poids	2,5 kg
Alimentation	230 V / 50 Hz
Puissance absorbée	50 W
Niveaux de vitesse	3 (faible, moyen, fort)
Débit d'air maximal	2342,4 m³/h
Vitesse du flux d'air	2,61 m/s (niveau 3)
Angle d'inclinaison réglable	Jusqu'à 30°
Oscillation	90° (activée par broche)
Réglage en hauteur	1,10 à 1,29 m
Diamètre des pales	40 cm
Niveau sonore (à 1 m, vitesse 3)	52,5 dB(A)
Longueur du cordon secteur	1,50 m
Distances minimales (murs/objets)	30 cm de tous côtés
Matériau du boîtier	Plastique résistant
Utilisation prévue	Intérieur uniquement
Classe de protection	II (double isolation)

FOIRE AUX QUESTIONS - TVE 16 TROTEC

Comment assembler le ventilateur TVE 16 ?

L'assemblage comprend le montage du socle, du pied, du panneau de commande, du rotor et de la grille de protection. Suivez les étapes du manuel : emboîtez les deux éléments du socle, fixez le pied avec les vis, assemblez le panneau de commande, puis montez l'hélice et les deux parties de la grille de protection en clipsant et vissant.

Comment régler la hauteur du ventilateur ?

Tournez la vis de réglage de la hauteur située sur le pied pour ajuster la hauteur de l'appareil entre 1,10 et 1,29 mètre.

Comment nettoyer le ventilateur TVE 16 ?

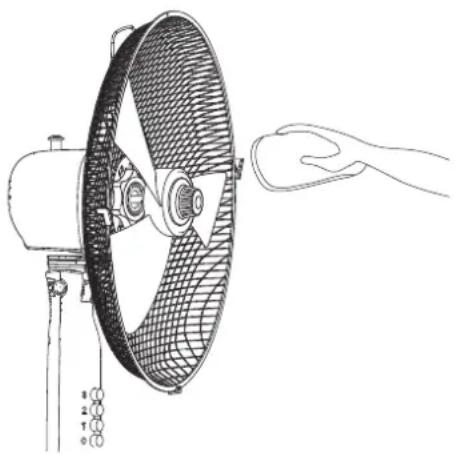

Éteignez et débranchez l'appareil. Nettoyez le boîtier et les pales avec un chiffon doux légèrement humide (pas mouillé). N'utilisez pas de solvants ni de nettoyants abrasifs. Pour les pales, démontez la grille de protection au préalable.

Que faire si le ventilateur ne démarre pas ?

Vérifiez le raccordement secteur, l'état du cordon et de la fiche, ainsi que le fusible ou disjoncteur. Attendez 10 minutes avant de redémarrer. Si le problème persiste, contactez le service après-vente Trotec.

Le ventilateur fait du bruit ou vibre, que faire ?

Assurez-vous que l'appareil est stable et installé à la verticale sur une surface solide. Vérifiez que toutes les pièces sont correctement assemblées (grille, hélice, pied). Si le bruit persiste, arrêtez l'appareil et contactez un professionnel.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, le ventilateur TVE 16 est conçu uniquement pour une utilisation en intérieur. Ne l'exposez pas à l'eau, à l'humidité ou aux intempéries.

Comment activer la fonction d'oscillation ?

Appuyez sur la broche d'oscillation située à l'arrière du moteur vers le bas jusqu'à ce qu'elle s'enclenche. La tête du ventilateur pivote alors sur un angle de 90°. Pour désactiver, tirez la broche vers le haut.

Quelles sont les consignes de sécurité importantes ?

Ne touchez pas l'appareil avec les mains mouillées, n'insérez pas d'objets dans la grille, ne couvrez pas l'appareil en fonctionnement, et débranchez-le avant tout entretien. Gardez-le hors de portée des enfants.

Comment entreposer le ventilateur lorsqu'il n'est pas utilisé ?

Éteignez l'appareil et débranchez le cordon. Stockez-le au sec, à l'abri du gel et de la chaleur. Utilisez une housse pour le protéger de la poussière. Ne posez pas d'objets dessus.

Où puis-je trouver des pièces de rechange ?

Contactez Trotec GmbH ou votre revendeur agréé pour commander des pièces comme l'hélice, la grille de protection ou le pied. N'utilisez que des pièces d'origine.

MODE D'EMPLOI TVE 16 TROTEC

Indications sur le manuel d'utilisation. 2

Sécurité 2

Informations sur I'appareil 4

Transport et stockage 5

Montage et mise en service 5

Utilisation. 8

Défauts et pannes 9

Entretien. 10

Annexe technique. 10

Élimination 11

Indications sur le manuel d'utilisation

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez télécharger la derniere version du manuel d'utilisation et la déclaration de conformite UE sur le lien suivant :

TVE 16

Veuillez litre attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adequate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.

Les enfants ne sont pas autorisés à jour avec l'appareil. Il est interdir aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilisez pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmospheres agressives.

• Installez l'appareilABOUT et de façon stable sur une surface solide.

• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.

• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
• N'exposez pas l'appareil à un jet d'eau direct.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne couvre pas l'appareil pendant le fonctionnement.
• Ne vous asseyez pas sur l'appareil.
• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux. Utilisez l'appareil uniquement sous surveillance.
• Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
• Protégez tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
• Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique »
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez la rallonge de cable électrique conformément aux indications containues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Avant l'entretien, la maintenance ou les réparations, débranche le cable électrique de l'appareil en le saississant par la fiche.
• Éteignez l'appareil et retirez le cable électrique de la prise lorsque l'appareil n'est pas en service.
• Verifiez le bon etat du cordon et du bloc secteur. Si vous constatiez que l'appareil est endommagé, n'essayez pas de le remettre en marche. Commandez un nouveau cable secteur avec fiche secteur auprès de Trotec et replacez le cable secteur défecteurs avec fiche secteur. Les cables electriques défecteurs représentent un sérieux danger pour la santé.

• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entrepassage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
  Veillez a ce que I'entree et la sortie d'air soient libres.
  Assurez-vous qu'aucun objet ne se trouve aproximite immediate de I'entrée et de la sortie d'air, et que celles-ci soient libres de toute saleté.

• Il est interdit de faire fonctionner l'appareil ou de le raccorder au réseau électrique lorsqu'il n'est pas complètement monté.

• Une installation non conforme peut provoquer un incendie, une électrocution ou des blessures graves.

Utilisation conforme

Veuillez utiliser le TVE 16 / TVE 18 S exclusivement comme ventilateur sur pied pour ventiler les espaces interieurs, tout en respectant les caractéristiques techniques.

Les deux apparèils sont identiques au plan des fonctionnalités, ils ne se distinguuent que par leur couleur.

Utilisations non conformes prévisibles

• N'installez pas l'appareil sur une surface mouillée ou inondee.
• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
• Veuillez ne pas utiliser l'appareil à l'extérieur.
• Tout autre fonctionnement ou toute autre utilisation que ceux décrits dans ce manuel est non conforme et interdit. En cas de non-respect, le fabricant décline toute responsabilité en cas de dommage et tous les droits à garantie sont annulés.
• Toute modification structurelle, toute transformation ou tout ajust arbitraire au niveau de l'appareil est strictement interdit.

Qualification du personnel

Toute personne utilisant le present appareil doit :

• prendre conscience des risques associés aux apparciels électriques en environnement humide.
• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Risques résiduels

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

Remarque

N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Comportement en cas d'urgence

1. Arretez l'appareil.
2. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
3. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description de l'appareil

Les ventilateurs sur pied de la série TVE-S sont destinés à faire circuler l'air à l'intérieur d'une piece.

Le TVE 16 / TVE 18 S presente les caractéristiques suivantes :

3 vitesses
- Réglage en hauteur
Angle d'inclinaison de la tete du ventilateur régable jusqu'à 30°
- Oscillation à 90° activable

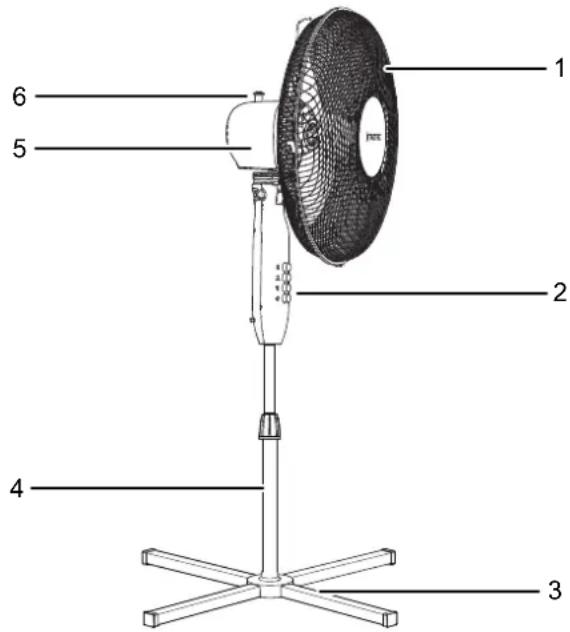

Représentation de l'appareil

N° Designation

1 Grille de protection
2 Panheau de commande
3 Socle
4 Pied
5 Moteur
6 Broche d'oscillation

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Pour facilitier le transport, l'appareil est pourvu d'une poignée. Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Débranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.

Veuillez observer les consignes suivantes après chaque transport :

• Installez l'appareil à la verticale après l'avoir transporte.

Stockage

Veuillez observer les consignes suivantes avant chaque stockage :

• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Le cas échéant, protégez l'appareil de la poussière par une housse.
• Ne placez�除aún autre apparéil ou:aún objet sur l' apparéil,afin d'éviter de le déterminer.

Montage et mise en service

Contenu de la livraison

• 1 ventilateur TVE 16 / TVE 18 S
• 1 mode d'emploi

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entiement l'emballage de I'appareil.
3. Déroulez complètement le cable électrique. Assurez-vous que le cable électrique n'est pas endommagé et ne le déteriorez pas en le déroulant.

Montage

Montage du socle

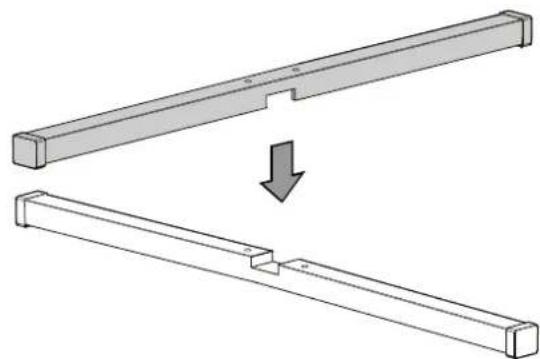

1. Emboitez les deux éléments du socle (3) I'un dans I'autre.

1. Placez le pied au milieu des deux éléments emboîts.
2. Fixez le pied (4) au socle au moyen des vis fournies à cet effet. Vissez les vis dans les trouss prévus.

1. Faites coulisser le couvercle (7) du pied par-dessus les vis.

Assemblage du pied et de I'elément de commande

1. Assemblez le panneau de commande (2) et le pied (4) et serrez la vis de liaison (8) à l'arrête du panneau de commande pour fixer les deux éléments.

Montage du rotor

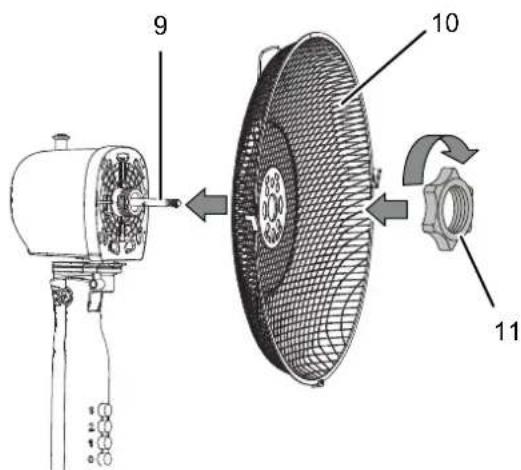

1. Montez la partie arrête de la grille de protection (10) sur l'arbre moteur (9). Fixez les deux éléments au moyen de l'anneau de serrage (11).

Fixation de l'hélice sur l'arbre moteur

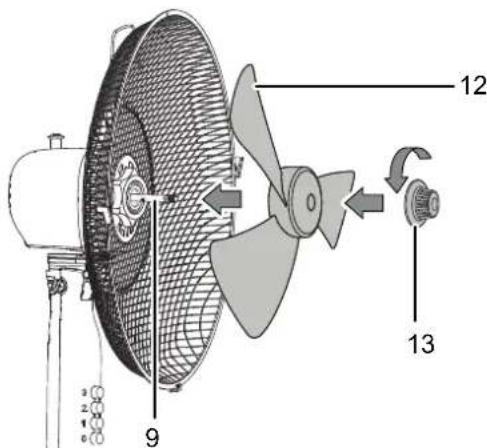

1. Placez l'hélice (12) sur l'arbre moteur (9).
2. Fixez l'hélice (12) au moyen du bouton de serrage (13).

Montage et fermeture de la grille de protection

1. Placez la partie avant de la grille de protection (14) sur la partie arrrière (10). La partie avant doit être positionnée de telle sorte que les clips de fixation (15) s'enclenchent.

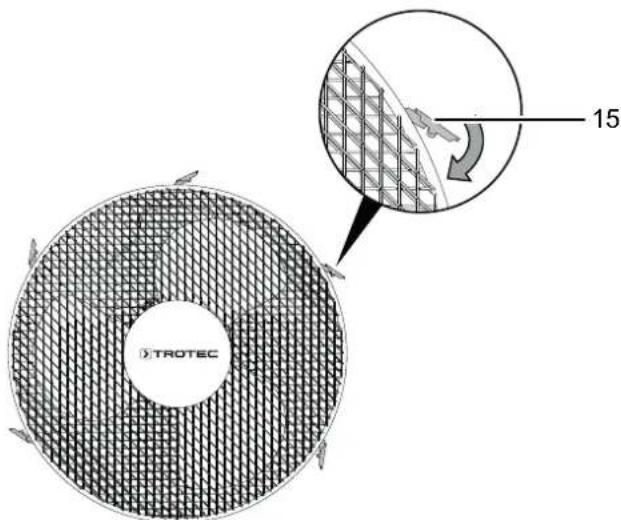

1. Assurez-vous que tous les clips de fixation (15) sont bien enclenchés et fixent bien les deux parties de la grille.

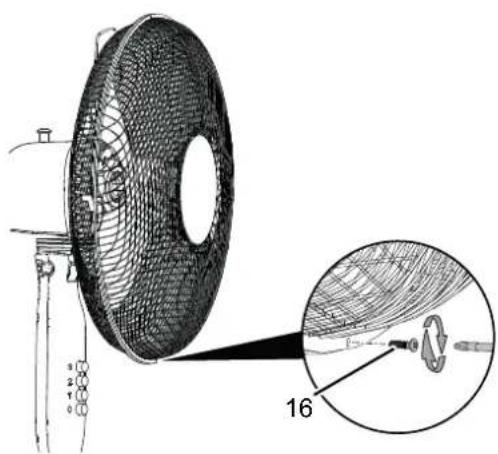

1. Vissez ensemble les deux parties de la grille de protection au moyen de la vis de fixation (16) située en bas de la grille.

Réglage de l'inclinaison du ventilateur

Il est possible de régler l'inclinaison du ventilateur manuellement jusqu'à 30°

1. Déplacez la tête du ventilateur vers l'avant ou vers l'arrière de manière à l'incliner plus ou moins. Assurez-vous que la tête du ventilateur s'enclenché dans la position et avec l'angle d'inclinaison désire.

L'angle d'inclinaison du ventilateur est regle et le flux d'air se concentre sur l'angle d'inclinaison definite.

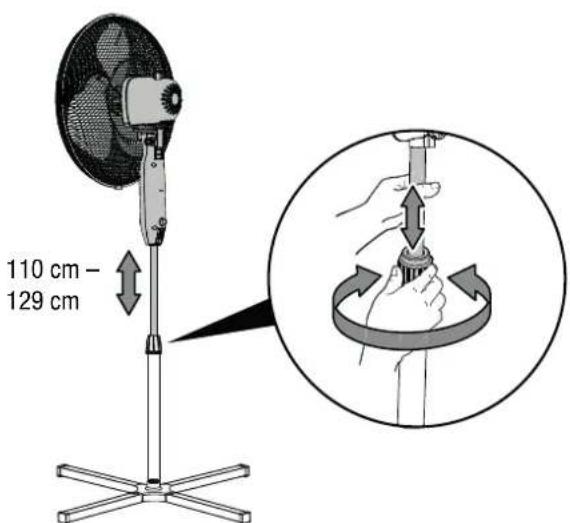

Réglage de la hauteur

Tournez la vis de réglage de la hauteur afin de placer l'appareil à la hauteur qui vous convient.

Mise en service

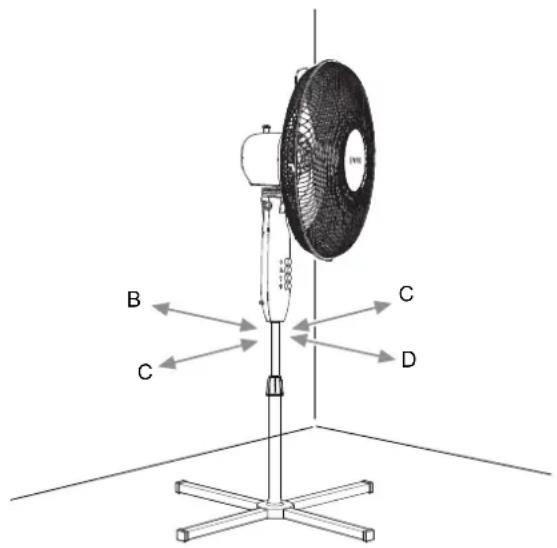

Lors de l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre « Annexe technique ».

Avertissement

Risque de blessures à la suite d'une mise en œuvre incorrecte!

Il y a un risque de blessures si la grille de protection n'est pas correctement en place autour de l'hélice. La grille de protection doit être montée correctement avant que l'appareil ne soit mis en marche.

Avertissement

Risque de blessure lie au demontage de la grille de protection!

Il y a un risque de blessures si la grille de protection est démontee pendant le fonctionnement. Ne démonze jamais la grille de protection pendant que l'appareil fonctionne!

• Avant la remise en service de l'appareil, vérifie l'état du cable d'alimentation. En cas de doute relatif à son parfait état, contactez le service après-vente.
• Installé l'appareil début et de façon stable sur une surface solide.
• En particulier lorsque l'appareil est placé au centre de la piece, veillez à ce que le cordon secteur et tout autre cable électrique soit posé de sorte à éviter tout risque de trèbuchement. Utilisez des couvre-câbles.
  Assurez-vous que les rallonges de cable sont entierement déroulées.
• Veillez à ce qu'aucun ridesau ni aucun autre objet ne bloque le flux d'air.

Branchement du cable secteur

• Raccordez la fiche secteur à une prise de courant dûment protégée.

Utilisation

Éléments de commande

N° Désignation Signification

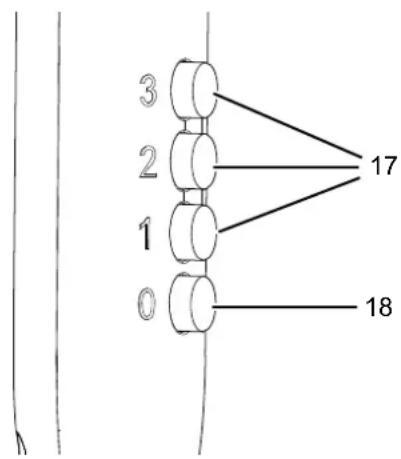

17 Touche des Niveau de ventilation:123	Réglage du niveau de ventilation :niveau 1 = faibleniveau 2 = moyen niveau 3 = fort
18 Touche 0 Arrêt de l'appareil

Mise en marche de l'appareil

Après avoir installé l'appareil en suivant la description du chapitre Montage et mise en service, vous pouvez lemettre en marche.

1. Appuyez sur l'une des touches Niveau de ventilation (17).

⇒ L'appareil se met en marche au niveau de ventilation sélectionné.

Modification du niveau de ventilation

Meme pendant que I'appareil est en fonctionnement, vous pouvez passer d'un niveau de ventilation a I'autre.

1. Appuyez sur l'une des touches Niveau de ventilation (17). ⇒ L'appareil passe au niveau de ventilation sélectionné.

Oscillation

La fonction oscillation permet d'obtenir une ventilation plus homogene.

L'appareil est allumé et fonctionne.

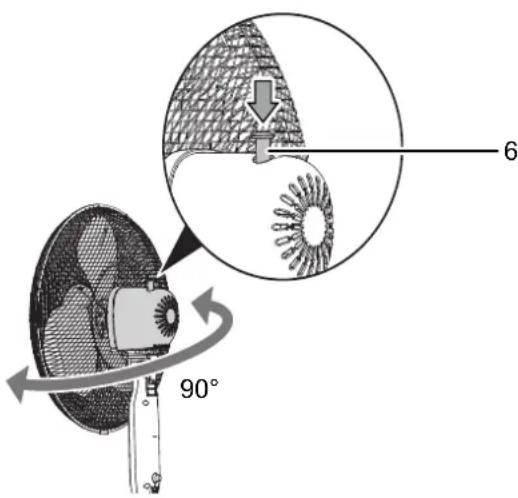

1. Appuyez vers le bas sur la broche d'oscillation (6) jusqu'à ce qu'elle s'enclenche.

La fonction oscillation est activée.
⇒ La tête du ventilateur pivote sur un angle allant jusqu'à 90° .

1. Pour désactiver l'oscillation, tirez la broche d'oscillation (6) vers le haut.

La fonction oscillation est désactivée.
⇒ L'appareil cesse d'osciller dans la position désirée et continue de fonctionner au niveau de ventilation sélectionné.

Mise hors service

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avaitprésent des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur.
• Vérifiez lefuse ou le disjoncteur secteur.
• Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites-le réviser par une entreprise spécialisée ou par la société Trotec.

L'hélice ne démarre pas :

• Verifiez si l'appareil a bien ete mis en marche.
• Verifiez l'alimentation électrique et contrôle le bon etat de la prise et du cable.

L'appareil est bruyant ou il vibre :

• Verifiez si l'appareil est stable et bien installé en position verticale.
• Vérifiez que l'appareil est correctement assemblé.

Remarque

Attendez au moins 10 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

Avant toute opération de maintenance

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

Nettoyer le boitier

Nettoyez le boitier avec un chiffon humide, doux et sans peluche. Veillez à ce qu'aucune humidité ne penètre dans le boitier. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de détergents agressifs, comme les arosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Nettoyage des pales du ventilateur

√ L'appareil est eteint.
Le cordon secteur est sorti de la prise.

1. Enlevez la grille de protection conformément aux instructions du chapitre Montage et mise en service.
2. Nettoyez les pales du ventilateur avec un chiffon doux légèrement humide non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs, pour humidifier le chiffon.

• Ceci mis à part, l'appareil ne nécessite aucune maintenance.

Annexe technique

\section*{Caracteristiques techniques}

Paramètres Valeur
Modèle TVE 16 / 18 S
Niveau de ventilation 3
Vitesse du flux d'air 2,61 m/s
Débit d'air 2342,4 m	3/h
Tension de raccordement 230 V	/ 50 Hz
Puisance absorbée 50 W
Longueur du cordon secteur 1,50 m	50 m
Angle d'inclinaison régable 30°
Oscillation 90°
Réglage en hauteur 1,10 - 1,29 m	m
Diamètre des pales 40 cm
Niveau sonore (1 m de distance, niveau 3)	52,5 dB(A)
Dimensions(longueur x largeur x hauteur)	520 x 520 x 1 290 mm
Distance minimum par rapport aux murs et aux objets : vers le haut (A) : vers l'arrière (B) : vers les côtés (C) : vers l'avant (D) :	30 cm 30 cm 30 cm 30 cm
Poids 2,5 kg

Élimination

Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée, appose sur un apparéil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximé de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.

La collecte séparée des apparéils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Valable uniquement en France

NOTICE A DEPOSER DANS LE BAC DE TRI

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
