MODE D'EMPLOI TVE 25 S TROTEC
Remarques concernant la notice 2
Sécurité 2
Informations sur l'appareil 4
Transport et stockage 6
Montage et mise en service 6
Utilisation. 10
Défauts et pannes 12
Entretien. 12
Annexe technique. 13
Élimination. 13
Avertissement relatif à la tension électrique
Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.
Avertissement
Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.
Attention
Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.
Remarque
Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.
Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.
Observer le mode d'emploi
Les indications représentant ce symbole vous indiquent qu’il est nécessaire de respecter la notice d’instructions.
Voupeuz télécharger la dernière version de ce manuel et la déclaration de conformité UE sur le lien suivant :
TVE 25 S https://hub.trotec.com/?id=41974
Sécurité
Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.
Avertissement
Lisez toutes les consignes de sécurité et toutes les instructions.
Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.
Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.
Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adéquate relative à une utilisation sûre de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.
Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.
- N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones représentant un risque d'explosion.
- N'utilisez pas l'appareil dans les atmosphères agressives.
- Installez l'appareil debout et de façon stable sur une surface solide.
- Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
- Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
- N'exposez pas l'appareil à un jet d'eau direct.
- N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
- Ne couvrez pas l'appareil pendant le fonctionnement.
- Ne vous asseyez pas sur l'appareil.
- L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux.
- Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pièces qui le composent présente un defaulted.
- Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
- Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique ».
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
- Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
- Avant l'entretien, la maintenance ou les réparations, débranchez le câble électrique de l'appareil en le saississant par la fiche.
- Éteignez l'appareil et retirez le cable électrique de la prise lorsque l'appareil n'est pas en service.
- N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble électrique. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.
- Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique. Veillez à ce que l'entrée et la sortie d'air soient libres. Assurez-vous qu'aucun objet ne se trouve à proximité immédiate de l'entrée et de la sortie d'air, et que celles-ci soient libres de toute saleté.
- Il est interdit de faire fonctionner l'appareil ou de le raccorder au réseau électrique lorsqu'il n'est pas complètement monté.
- Une installation non conforme peut provoquer un incendie, une électrocution ou des blessures graves.
- L'appareil est doté d'une protection anti-surchauffe qui se déclenche
- Utilisez des piles du type AAA.
- Ne placez pas de batteries rechargeables dans la télécommande.
- N'essayez jamais de recharger des piles non prévues à cet effet.
- N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
- Placez les piles dans le compartiment à piles en respectant les polarités.
- Retirez les piles usagées de l'appareil. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
- Retirez la fiche électrique de la prise de courant lorsque vous n'utilisez pas l'appareil pendant une longue période.
- Ne court-circuitez jamais les bornes d'alimentation dans le compartiment à piles.
- N'avalez pas de pile! Une pile avalée peut déclencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles!
- Si vous pensez qu'une pile a été avalée ou introduite de toute autre manière dans le corps, consultez immédiatement un médecin!
- Tenez les piles neuves ou usagées hors de portée des enfants, de même qu’un compartiment à piles ouvert.
- Si le compartiment est pier et ne peut plus fermer de façon sûre, n'utilisez plus l'appareil par l'intermédiaire de la télécommande.
Utilisation conforme
Veuillez utiliser le TVE 25 S exclusivement comme ventilateur sur pied pour ventiler les espaces intérieurs, tout en respectant les caractéristiques techniques.
Utilisations non conformes prévisibles
- N'installez pas l'appareil sur une surface mouillée ou inondée.
- Veuillez ne déposer aucun objet, comme p. ex. des vêtements, sur l'appareil.
- Veuillez ne pas utiliser l'appareil à l'extérieur.
- Tout autre fonctionnement ou toute autre utilisation que ceux décrits dans ce manuel est non conforme et interdit. En cas de non-respect, le fabricant décline toute responsabilité en cas de dommage et tous les droits à garantie sont annulés.
- Toute modification structurelle, toute transformation ou tout ajustement arbitraire au niveau de l'appareil est strictement interdit.
Qualification du personnel
Toute personne utilisant le présent appareil doit :
- prendre conscience des risques associés aux appareils électriques en environnement humide.
- avoir lu et compris la notice d'instructions, et notamment le chapitre « Sécurité ».
Avertissement relatif à la tension électrique
Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !
Avertissement relatif à la tension électrique
Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.
Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.
Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.
Avertissement
L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observez les qualifications requises pour le personnel.
Avertissement
L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.
Avertissement
Danger de suffocation!
Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.
Remarque
N'utilise pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.
Comportement en cas d'urgence
- Arrêtez l'appareil.
- Coupez l'alimentation électrique de l'appareil : Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
- Ne rebranchez jamais un appareil endommagé.
Description de l'appareil
Les ventilateurs sur pied de la série TVE-S sont destinés à faire circuler l'air à l'intérieur d'une pièce.
Le TVE 25 S présente les caractéristiques suivantes :
3 vitesses - Fonction minuterie réglable jusqu'à 7 heures - Réglage en hauteur Angle d'inclinaison de la tête du ventilateur réglable jusqu'à - Oscillation activable - Poignée permettant un transport facile

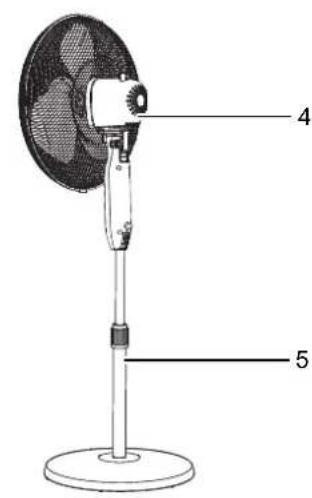

Représentation de l'appareil
| N° Désignation |
| 1 Grille de protection |
| 2 Panneau de commande |
| 3 Socle |
| 4 Moteur |
| 5 Pied |

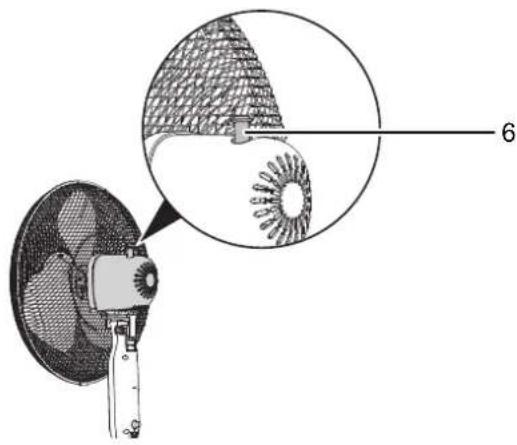

| 6 Broche oscillation |

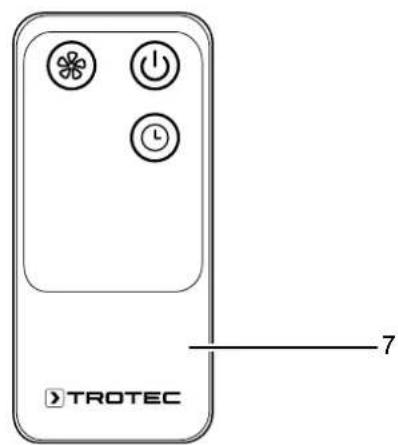

| 7 Télécomande |
Remarque
L'appareil peut s'endommager si vous le transportez ou l'entreposez de manière inappropriée.
Observe les informations relatives au transport et à l’entreposage de l’appareil.
Transport
Veuillez observer les consignes suivantes avant chaque transport :
Éteignez l'appareil. - Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur. - Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.
Veuillez observer les consignes suivantes après chaque transport :
- Installez l'appareil à la verticale après l'avoir transporté.
Stockage
Veuillez observer les consignes suivantes avant chaque stockage :
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :
Stockez l'appareil au sec et protégé du gel et de la chaleur. - Le cas échéant, protégez l'appareil de la poussière par une housse. - Ne placez un autre appareil ou aucun objet sur l'appareil, afin d'éviter de le déterminer. - Retirez les piles de la télécommande.
Contenu de la livraison
- 1 télécommande (sans piles)
- 1 mode d'emploi
Déballage de l'appareil
- Ouvrez le carton et sortez l'appareil.
- Retirez entièrement l'emballage de l'appareil.
- Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détruisez pas en le déroulant.

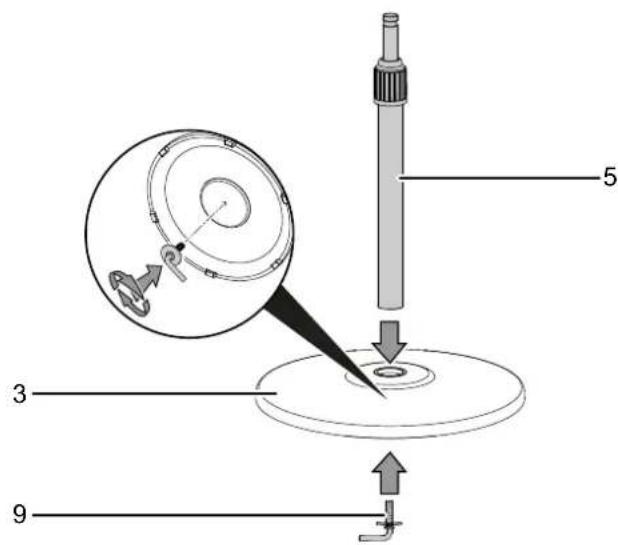

Montage du socle
Assemblez le socle (3) et le pied (5) et serrez la vis de liaison (9) sous le socle (3) pour fixer les deux éléments.

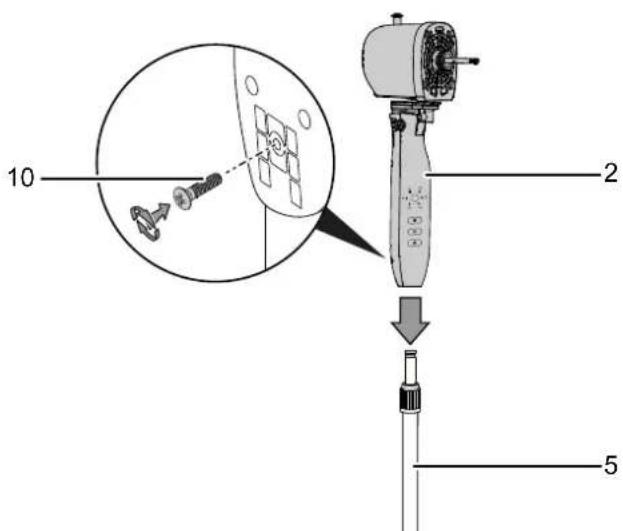

Assemblage du pied et de l'élément de commande
Assemblez le panneau de commande (2) et le pied (5) et serrez la vis de liaison (10) à l'arrière du panneau de commande pour fixer les deux éléments.

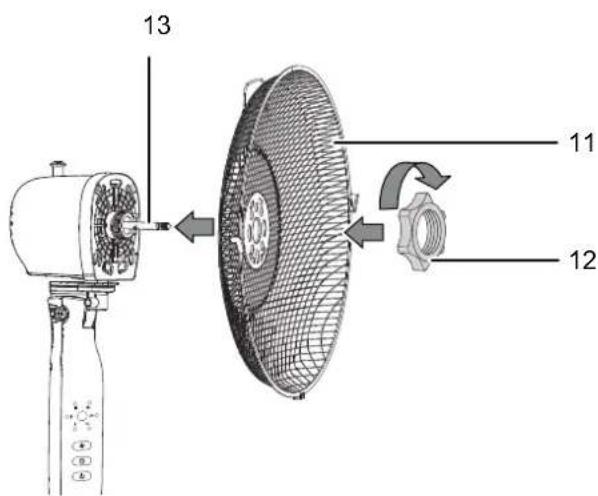

Montage du rotor
Montez la partie arrière de la grille de protection (11) sur l'arbre moteur (13). Fixez les deux éléments au moyen de l'anneau de serrage (12).

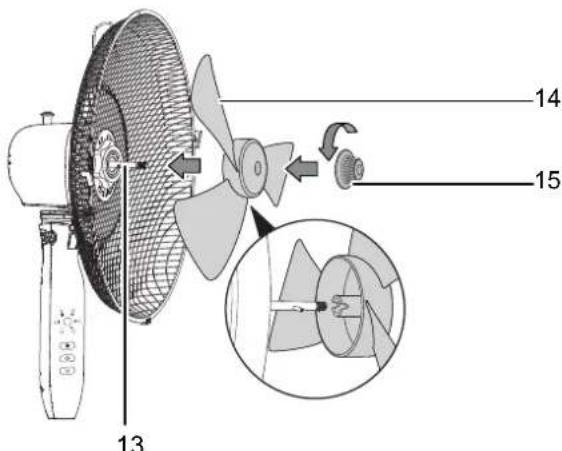

Fixation de l'hélice sur l'arbre moteur
- Placez l'hélice (14) sur l'arbre moteur (13).
- Fixez l'hélice (14) au moyen du bouton de serrage (15).

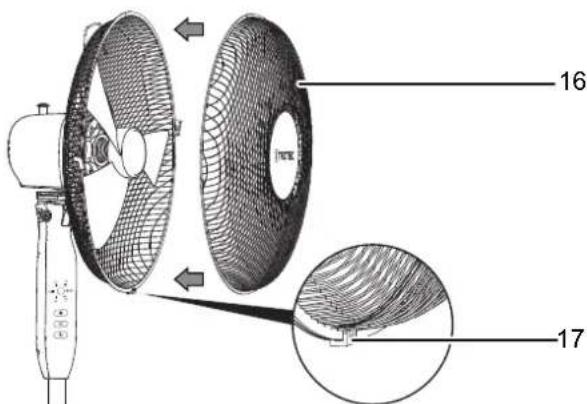

Montage et fermeture de la grille de protection
- Placez la partie avant de la grille de protection (16) sur la partie arrière. La partie avant doit être positionnée de telle sorte que les clips de fixation (17) s'enclenchent.

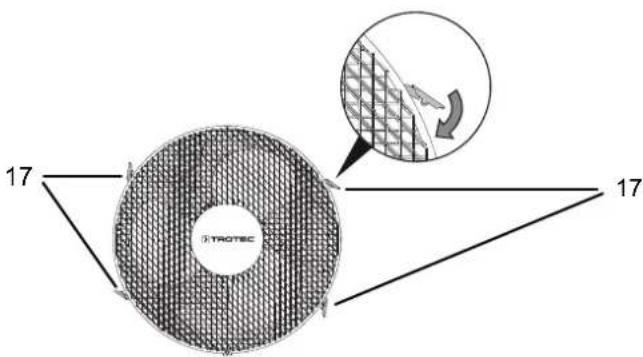

- Assurez-vous que les quatre clips de fixation (17) sont bien enclenchés.

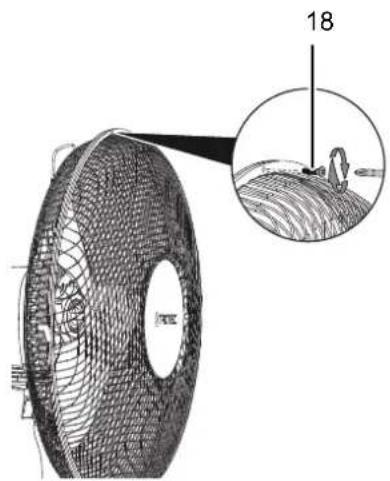

Vissez ensemble les deux parties de la grille de protection au moyen de la vis de fixation (18) située en haut de la grille.

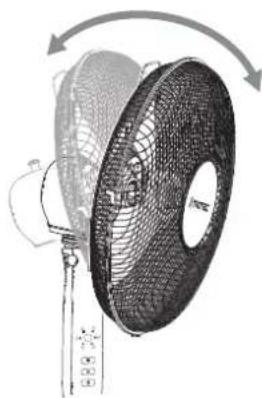

Réglage de l'inclinaison du ventilateur
Il est possible de régler l'inclinaison du ventilateur manuellement jusqu'à
- Déplacez la tête du ventilateur vers l'avant ou vers l'arrière de manière à l'incliner plus ou moins. Assurez-vous que la tête du ventilateur s'enclenche dans la position et avec l'angle d'inclinaison désiré. L'angle d'inclinaison du ventilateur est réglé et le flux d'air se concentre sur l'angle d'inclinaison défini.

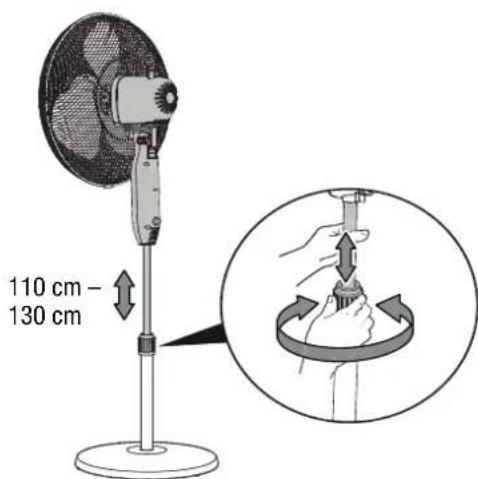

Réglage de la hauteur
Tournez la vis de réglage de la hauteur afin de placer l'appareil à la hauteur qui vous convient.
Mise en service

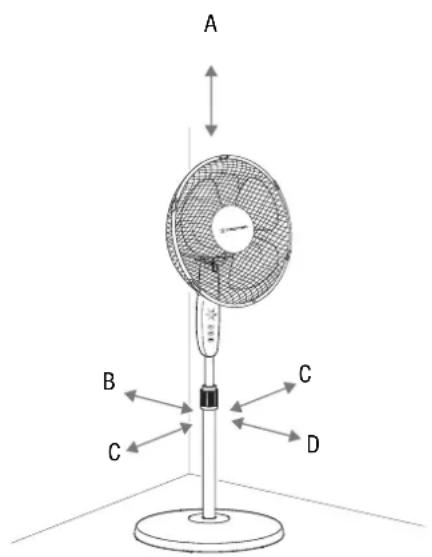

Lors de l'installation de l'appareil, respectez les distances minimales requises par rapport aux murs et aux objets conformément aux indications du chapitre « Annexe technique ».
Avertissement
Risque de blessures à la suite d'une mise en œuvre incorrecte!
Il y a un risque de blessures si la grille de protection n'est pas correctement en place autour de l'hélice. La grille de protection doit être montée correctement avant que l'appareil ne soit mis en marche.
Avertissement
Risque de blessure lié au démontage de la grille de protection!
Il y a un risque de blessures si la grille de protection est démontée pendant le fonctionnement. Ne démontez jamais la grille de protection pendant que l'appareil fonctionne!
- Avant la remise en service de l'appareil, vérifie l'état du câble d'alimentation. En cas de doute relatif à son parfait état, contactez le service après-vente.
- Installez l'appareil debout et de façon stable sur une surface solide.
- En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles. Assurez-vous que les rallonges de câble sont entièrement déroulées.
- Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.
Avertissement relatif à la tension électrique
Ne touchez pas le compartiment à piles avec les mains humides ou mouillées.
Remarque
Ne faites jamais fonctionner l'appareil avec des batteries rechargeables. Observez le chapitre « Caractéristiques techniques » lors de la mise en service.

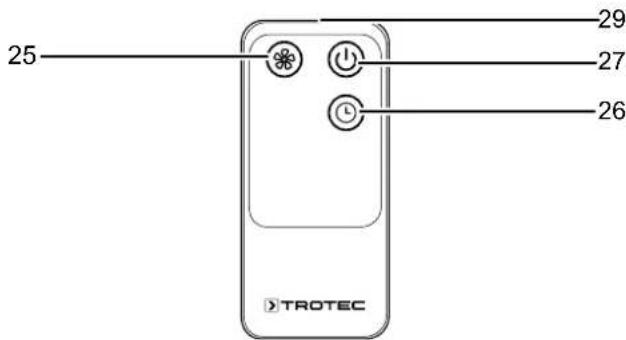

Enlevez le couvercle du compartiment à piles (8) de la télécommande et insérez deux piles AAA (1,5 V).
Branchement du câble secteur
- Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
- Les symboles de l'écran du panneau de commandes s'allument brièvement. L'appareil se trouve en mode de veille.

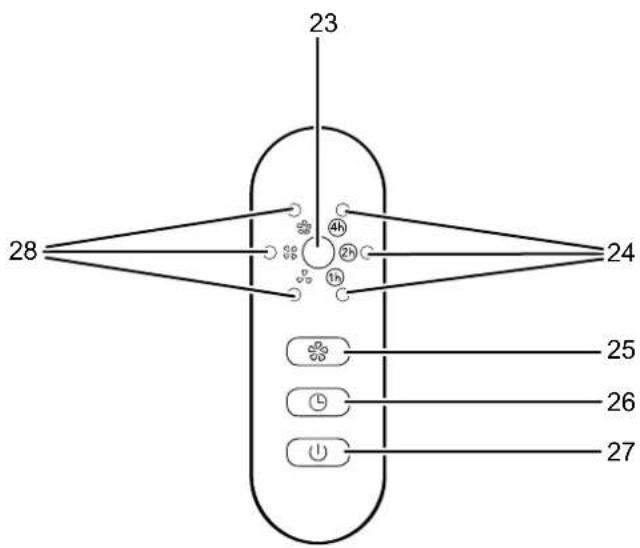

Éléments de commande
N° Designation Signification
| 23 Récepteur Reçoit le signal de la télécommande | |
| 24 Affichage de la minuterie | • Affichage du nombre d'heures de 1 à 7h lorsque la minuterie est active avec les symboles 1h, 2h, et/ou 4h • La somme des symboles allumés en rouge indique le nombre d'heures désiré |
| 25 Touche SPEED RÉglage | du niveau de ventilation |
| 26 Touche TIMER Mise en minuterie | marche et arrêt de la minuterie |
| 27 Touche ON/OFF Mise | en marche et arrêt de l'appareil |
| 28 Affichage de la vitesse de ventilation : | Affichage du niveau de ventilation : |
| Ⅰ | niveau 1 = faible |
| Ⅱ | niveau 2 = moyen |
| Ⅲ | niveau 3 = fort |
Mise en marche de l'appareil
Après avoir installé l'appareil en suivant la description du chapitre Montage et mise en service, vous pouvez le mettre en marche.
- Appuyez sur la touche ON/OFF(27).
Un signal sonore se fait entendre et l'appareil démarre avec la vitesse de ventilation 1.
Réglage du niveau de ventilation
Lorsque le ventilateur est en fonctionnement, vous pouvez sélectionner l'un des trois niveaux de ventilation.
- Appuyez sur la touche SPEED (25) du panneau de commande pour sélectionner la vitesse de ventilation souhaitée.
Un signal sonore se fait entendre et le voyant (28) correspondant à la vitesse de ventilation désirée s'allume.
Réglage de la minuterie
La minuterie permet
- arrêt automatique après un nombre d'heures prédéfini.
Le nombre d'heures peut être compris entre 1 et 7 et être réglé par pas de 1 h.
Arrêt automatique
L'appareil est en marche.
- Appuyez plusieurs fois sur la touche TIMER (26) jusqu'à ce que le nombre d'heures désiré s'affiche sous la forme de la combinaison des différents symboles horaires (24).
La minuterie est réglée sur le nombre d'heures désiré. L'appareil s'éteint dès que le temps programmé en heures est écoulé.
Oscillation
La fonction oscillation permet d'obtenir une ventilation plus homogène.
L'appareil est allumé et fonctionne.

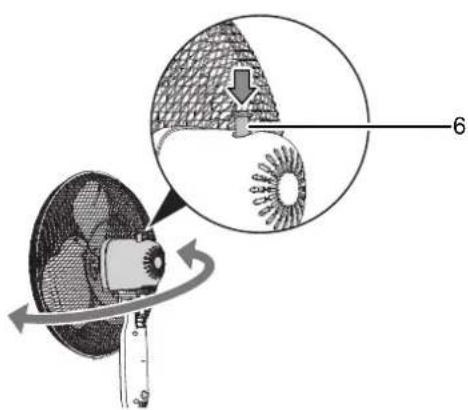

- Appuyez vers le bas sur la broche d'oscillation (6) jusqu'à ce qu'elle s'enclenche.
La fonction oscillation est activée. La tête du ventilateur pivote sur un angle allant jusqu'à.

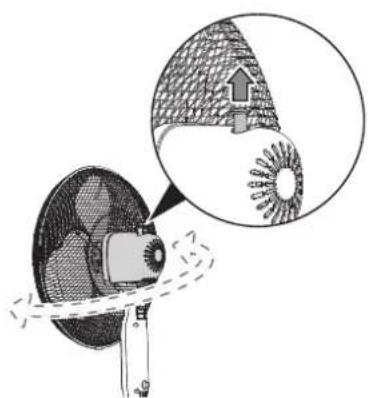

- Pour désactiver l'oscillation, tirez la broche d'oscillation (6) vers le haut.
La fonction oscillation est désactivée. L'appareil cesse d'osciller dans la position désirée et continue à fonctionner dans le mode défini.
Télécommande
Vous pouvez régler tous les paramètres de l'appareil à partir de la télécommande fournie avec celui-ci.
| N° Designation Signification |
| 29 Émetteur/ Récepteur de la télécommande |
| 27 Touche ON/OFF Mise en marche et arrêt de l'appareil |
| 26 Touche TIMER Mise en marche et arrêt de la minutesie |
| 25 Touche SPEED RÉglage du niveau de ventilation |
Avertissement relatif à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
- Arrêtez l'appareil.
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
- Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
- Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.
Défauts et pannes
Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil avait présenté des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante:
L'appareil ne se met pas en marche :
- Vérifiez le raccordement au secteur.
- Vérifiez le bon état du cordon et de la fiche secteur.
- Vérifiez le fusible ou le disjoncteur secteur.
- Vérifiez si la protection anti-surchauffe s'est déclenchée, voir chapitre Sécurité.
L'hélice ne démarre pas :
- Vérifiez si l'appareil a bien été mis en marche.
- Vérifiez l'alimentation électrique et contrôlez le bon état de la prise et du câble.
L'appareil est bruyant ou il vibre :
- Vérifiez si l'appareil est stable et bien installé en position verticale.
- Vérifiez que l'appareil est correctement assemblé.
Remarque
Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.
L'appareil ne fonctionne pas parfaitement après les contrôles :
Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.
Avertissement relatif à la tension électrique
Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.
- Arrêtez l'appareil.
- Débranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.
Nettoyer le boîtier
Nettoyez le boîtier avec un chiffon humide, doux et sans peluche. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aerosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

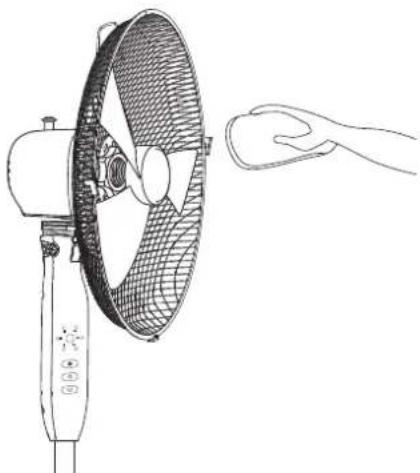

Nettoyage des pales du ventilateur
L'appareil est éteint. Le cordon secteur est sorti de la prise.
- Enlevez la grille de protection conformément aux instructions du chapitre Montage et mise en service.
- Nettoyez les pales du ventilateur avec un chiffon doux légèrement humide non pelucheux. Veillez à ce qu'aucune humidité ne pénétre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs, pour humidifier le chiffon.
- Ceci mis à part, l'appareil ne nécessite aucune maintenance.
Annexe technique
\section*{Caractéristiques techniques}
| Paramètre Valeur | |
| Modèle TVE 25 S | |
| Niveau de ventilation 3 | |
| Vitesse du flux d'air 2,0 m/s | |
| Tension de raccordement 220- | 240 V / 50 Hz |
| Puisance absorbée 40 W | |
| Longueur du cordon secteur 1,50 m | |
| Angle d'inclinaison régable 30° | |
| Oscillation 80° | |
| Réglage en hauteur 1,10-1,30 m | m |
| Diamètre des pales 40 cm | |
| Niveau sonore (1 m de distance, niveau 3) | 57 dB(A) |
| Poids 5 kg | |
| Dimensions(longueur x largeur x hauteur) | 435 x 435 x 1300 mm |
| Distance minimum par rapport aux murs et aux objets : vers le haut (A) : vers l'arrière (B) : vers les côtés (C) : vers l'avant (D) : | 30 cm 30 cm 30 cm 30 cm |
Élimination
Éliminez toujours le matériel d'emballage en respectant les imperatifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.
Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet appareil ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibilités de prise en charge. Sinon, adressez-vous à une entreprise homologuée dans votre pays pour le recyclage et l'élimination des appareils électriques usagés.
La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de désenrer.
Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais doivent être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.
Valable uniquement en France
NOTICE À DÉPOSER DANS LE BAC DE TRI
Trotec GmbH
Grebbener Str. 7
D-52525 Heinsberg
+492452962-400
+492452962-200
info@trotec.com
www.trotec.com
