Type de produit	Ventilateur sur pied
Marque	Trotec
Modèle	TVE 26 S
Dimensions (L x l x H)	435 x 400 x 1370 mm
Poids	7,8 kg
Alimentation	220 – 240 V / 50 Hz
Puissance absorbée	35 W
Nombre de vitesses	26
Minuterie	De 0,5 h à 12 h
Oscillation	85° (activable/désactivable)
Inclinaison de la tête	Jusqu'à 20° réglable manuellement
Diamètre des pales	40 cm
Pression sonore (1 m)	59 dB(A)
Modes de fonctionnement	Normal, Vent naturel, Nuit, Confort, Silence
Télécommande	Oui (pile CR2032 incluse)
Hauteur réglable	1,20 – 1,37 m
Longueur du cordon	1,5 m
Distances minimales (murs/objets)	50 cm (haut, arrière, côtés, avant)
Protection contre la surchauffe	Arrêt automatique en cas de surchauffe
Arrêt automatique	Après 12 h sans commande
Entretien	Nettoyage avec chiffon humide ; démontage grille pour accès aux pales
Utilisation	Intérieur uniquement

FOIRE AUX QUESTIONS - TVE 26 S TROTEC

Comment régler la minuterie sur le TVE 26 S ?

Appuyez sur la touche Timer (28) pour activer la minuterie. Tournez le bouton rotatif (26) pour sélectionner le nombre d'heures souhaité (de 0,5 à 12 h). Attendez 5 secondes pour confirmer. La minuterie peut être programmée pour un arrêt ou une mise en marche automatique.

Comment nettoyer les pales du ventilateur ?

Éteignez l'appareil et débranchez-le. Désassemblez la grille de protection en dévissant la vis de fixation en bas. Nettoyez les pales avec un chiffon doux légèrement humide. Ne pas utiliser de produits agressifs. Remontez la grille avant remise en service.

Quels sont les différents modes de fonctionnement ?

Les modes sont : Normal (vitesse constante réglable de 1 à 26), Vent naturel (variation automatique pour simuler une brise), Nuit (réduction progressive de la vitesse), Confort (régulation selon la température ambiante), et Silence (fonctionnement à faible bruit).

Comment changer la pile de la télécommande ?

Retirez le couvercle du compartiment à pile situé à l'arrière de la télécommande. Remplacez la pile usagée par une pile neuve de type CR2032 (3 V). Refermez le compartiment.

Pourquoi mon ventilateur ne s'allume-t-il pas ?

Vérifiez la connexion secteur, l'état du câble et de la prise. Contrôlez le fusible ou le disjoncteur. Si la protection anti-surchauffe s'est déclenchée, attendez 10 minutes avant de redémarrer. Si le problème persiste, contactez le service après-vente.

Comment activer l'oscillation ?

Appuyez sur la touche Oscillation (24) sur le panneau de commande ou la télécommande. La tête du ventilateur pivote sur un angle de 85°. Pour désactiver, appuyez à nouveau sur la touche.

Le ventilateur fait du bruit ou vibre, que faire ?

Assurez-vous que l'appareil est installé sur une surface stable et droite. Vérifiez que toutes les pièces sont correctement assemblées (socle, pied, grille). Si le bruit persiste, contactez le SAV.

Puis utiliser le ventilateur à l'extérieur ?

Non, le TVE 26 S est conçu pour une utilisation intérieure uniquement. Ne l'installez pas dans un environnement humide ou exposé aux intempéries.

Quelle est la fonction mémoire ?

Lorsque vous rallumez l'appareil après une mise en veille ou une panne de courant, les derniers réglages de mode de fonctionnement et de vitesse sont conservés. La minuterie n'est pas mémorisée.

Comment régler l'inclinaison du ventilateur ?

Déplacez manuellement la tête du ventilateur vers l'avant ou l'arrière jusqu'à l'angle désiré (maximum 20°). La tête s'enclenche dans la position choisie.

MODE D'EMPLOI TVE 26 S TROTEC

Indications sur le manuel d'utilisation.... 2

Sécurité.... 2

Informations sur l'appareil .... 4

Transport et stockage 5

Montage et mise en service .... 5

Utilisation....8

Défauts et pannes.... 11

Entretien.... 12

Annexe technique.... 12

Élimination des déchets.... 13

Indications sur le manuel d'utilisation

Symboles

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications présentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sous le lien suivant :

TVE 26 S

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate de l'endroit d'installation ou de l'appareil même !

Avertissement

Lire toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie et/ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilisez pas l'appareil dans des locaux présentant un risque d'explosion.
• N'utilisez pas l'appareil dans des atmosphères agressives.
• Installez l'appareil debout et de façon stable.
• Faites sécher l'appareil après un nettoyage à l'eau. Ne le faites pas fonctionner mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
• Ne pas exposer l'appareil à un jet d'eau direct.
• Ne pas introduire de corps étrangers ni de membres du corps à l'intérieur de l'appareil.

• Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.

• Ne pas s'asseoir sur l'appareil.

• L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.
• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.
• Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !
• La prise d'alimentation électrique doit correspondre aux indications données au chapitre Caractéristiques techniques.
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Retirez le câble électrique de l'appareil de la prise en tirant sur la fiche avant l'entretien, la maintenance ou les réparations.
• Éteignez l'appareil et tirez le câble électrique de la prise lorsque l'appareil n'est pas utilisé.
• N'utilisez jamais l'appareil si vous remarquez des défauts au niveau de la prise ou du câble de raccordement secteur. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne de qualification équivalente afin d'éviter tous risques. Les câbles électriques défectueux représentent un danger sérieux pour la santé.
• Lors de l'installation, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans le chapitre Données techniques.
• Assurez-vous que l'entrée et la sortie d'air sont dégagées.
• Assurez-vous qu'aucun objet ne se trouve à proximité immédiate de l'entrée et de la sortie d'air, et que celles-ci soient libres de toute saleté.
• Il est interdit de faire fonctionner l'appareil ou de le raccorder au réseau électrique lorsqu'il n'est pas complètement monté.
• Une installation non conforme peut provoquer un incendie, une électrocution ou des blessures graves.

- L'appareil est doté d'une protection anti-surchauffe qui se déclenche lors d'une surchauffe de l'appareil (dépassement de la température de service). L'appareil s'éteint alors automatiquement.

Utilisation conforme

Veuillez utiliser le TVE 26 S exclusivement comme ventilateur sur pied pour ventiler les espaces intérieurs, tout en respectant les caractéristiques techniques.

Utilisation non conforme

• Veuillez ne pas installer l'appareil sur un support mouillé ou inondé.
• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
• Veuillez ne pas utiliser l'appareil à l'extérieur.
• Tout autre fonctionnement ou toute autre utilisation que ceux décrits dans ce manuel est non conforme et interdit. En cas de non-respect, le fabricant décline toute responsabilité en cas de dommage et tous les droits à garantie sont annulés.
• Toute modification structurelle, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• être consciente des risques associés aux appareils électriques en environnement humide.
• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Risques résiduels

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil. Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle ! Veuillez respecter les exigences relatives à la qualification du personnel !

Avertissement

L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation !

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Remarque

N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Comportement en cas d'urgence

1. Éteignez l'appareil.
2. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
3. Ne rebranchez jamais un appareil endommagé.

Informations sur l'appareil

Description de l'appareil

Les ventilateurs sur pied de la série TVE-S sont destinés à faire circuler l'air intérieur dans une pièce.

Le TVE 26 S dispose des caractéristiques suivantes :

• 26 vitesses
- Fonction minuterie réglable jusqu'à 12 heures
- Angle d'inclinaison de la tête du ventilateur réglable jusqu'à 20°
• Oscillation à 85° activable

Représentation de l'appareil

N° Désignation
1 Grille de protection
2 Panneau de commande
3 Socle
4 Moteur
5 Pied
6 Télécommande

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.

Veuillez observer les consignes suivantes après chaque transport :

- Installez l'appareil debout après l'avoir transporté.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreposage :

- Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• au sec et protégé du gel et de la chaleur
• debout, dans un endroit protégé de la poussière et de l'exposition directe au soleil
• le cas échéant, protégé de la poussière par une housse
• ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer
  • retirer les piles de la télécommande

Montage et mise en service

Contenu de la livraison

• 1 TVE 26 S
• 1 télécommande
• 1 pile (3 V type CR 2032)
- 1 mode d'emploi

Déballer l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entièrement l'emballage de l'appareil.
3. Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.

Montage

Montage du socle

Assemblez le socle (3) et le pied (5). Assurez-vous que les deux guides (8) du pied s'insèrent bien dans les encoches prévues dans la surface portante du socle (9).

Vissez les vis de liaison (10) sous le socle (3) afin de fixer les deux éléments.

Assemblage du pied et du panneau de commande

1. Assemblez le panneau de commande (2) et le pied (5). Assurez-vous que le panneau de commande s'enclenche dans le rail de guidage (11) du pied.
2. Serrez la vis de liaison (12) à l'arrière du pied pour fixer les deux éléments.

Montage du rotor

1. Montez la partie arrière de la grille de protection (13) sur l'arbre moteur (14).
2. Fixez les deux éléments au moyen de l'anneau de serrage (15).

Fixation de l'hélice sur l'arbre moteur

1. Placez l'hélice (16) sur l'arbre moteur (14).
2. Fixez l'hélice (16) au moyen du bouton de serrage (17).

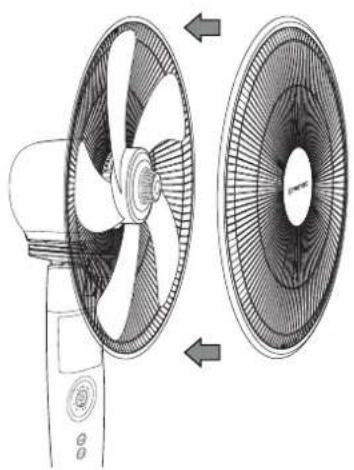

Montage et fermeture de la grille de protection

1. Placez la partie avant de la grille de protection sur la partie arrière.

1. La partie avant doit être positionnée de telle sorte que les clips de fixation (18) s'enclenchent.

2. Vissez ensemble les deux parties de la grille de protection au moyen de la vis de fixation (19) située en bas de la grille.

Réglage de l'inclinaison du ventilateur

Il est possible de régler l'inclinaison du ventilateur manuellement jusqu'à 20°.

1. Déplacez la tête du ventilateur vers l'avant ou vers l'arrière de manière à l'incliner plus ou moins. Assurez-vous que la tête du ventilateur s'enclenche dans la position et avec l'angle d'inclinaison désiré.

L'angle d'inclinaison du ventilateur est réglé et le flux d'air se concentre sur l'angle d'inclinaison défini.

Réglage de la hauteur

Tournez la vis de réglage de la hauteur afin que l'appareil ait la hauteur totale qui vous convient.

Mise en service

Lors de l'installation de l'appareil, il faut respecter les distances minimales requises par rapport aux murs et aux autres objets conformément aux indications figurant dans le chapitre Données techniques.

Avertissement

Risque de blessures à la suite d'une mise en œuvre incorrecte !

Il y a un risque de blessures si la grille de protection n'est pas correctement en place autour de l'hélice. La grille de protection doit être montée correctement avant que l'appareil ne soit mis en marche.

Avertissement

Risque de blessure lié au démontage de la grille de protection !

Il y a un risque de blessures si la grille de protection est démontée pendant le fonctionnement. Ne démontez jamais la grille de protection pendant que l'appareil fonctionne !

• Avant la remise en service de l'appareil, vérifiez l'état du câble d'alimentation. En cas de doute relatif à son parfait état, contactez le service après-vente.
• Installez l'appareil debout et de façon stable.
• En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.
• Assurez-vous que les rallonges de câble sont entièrement déroulées.
• Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.

Insérez les piles dans la télécommande avant la première mise en service.

Mise en place des piles dans la télécommande

Enlevez le couvercle du compartiment à pile (7) de la télécommande et insérez une pile CR 2032 (3 V).

Remarque

Ne faites jamais fonctionner l'appareil avec des batteries rechargeables.

Observez le chapitre Caractéristiques techniques lors de la mise en service.

Branchement du câble secteur

• Raccordez la fiche secteur à une prise de courant protégée selon les règles de l'art.
• Les symboles de l'écran du panneau de commande s'allument brièvement. L'appareil se trouve en mode de veille.

Utilisation

Éléments de commande

N° Désignation Signification
21 Affichage7-segments		• Affichage du nombre d'heures lorsque la minuterie est activée (0,5 h à 12 h)• Affichage de la vitesse de ventilation (1–26) en Mode normal
22 Voyants LEDd'affichage du mode defonctionnement		Indiquent le mode de fonctionnementsélectionnéNormal = Mode normalNatural = Vent naturelSleep = Mode nuitComfort = Mode confortSilent = Mode silence
23 Touche Mode Sélection		du mode defonctionnement :Mode normalVent naturelMode nuitMode confortMode silence
24 Touche Oscillation Activation et désactivation del'oscillation
25 Touche ON/OFF Mise en marche et arrêt de l'appareil
26 Bouton rotatifvitesse deventilation /minuterie		• Réglage du niveau de ventilation (1-26)Niveau 1 : ventilation faibleNiveau 13 : ventilation moyenneNiveau 26 : ventilation forte• Réglage du nombre d'heures lorsque la minuterie est activée
27 LED minuterie Minuterie = mise en marche et arrêt automatiques

Mise en marche de l'appareil

Après avoir installé l'appareil en suivant la description du chapitre Mise en service, vous pouvez le mettre en marche.

1. Appuyez sur la touche ON/OFF (25).

⇒ Un signal sonore se fait entendre et l'appareil démarre en mode normal à la vitesse de ventilation 1.

Sélection du mode de fonctionnement

L'appareil dispose des modes de fonctionnement suivants :

• Mode normal
• Vent naturel
• Mode nuit
• Mode confort
• Mode silence

Mode normal

En mode normal, le ventilateur fonctionne en permanence à la vitesse de ventilation sélectionnée. Dans ce mode, la vitesse de ventilation peut être réglée entre 1 et 26 et est affichée sur l'affichage 7-segments.

Procédez de la manière suivante pour régler la vitesse de ventilation en mode normal :

1. Appuyez sur la touche Mode (23) jusqu'à ce que la LED Normal s'allume parmi les LED de mode (22).
   → L'appareil fonctionne en mode normal.
2. Tournez le bouton rotatif (26) dans le sens des aiguilles d'une montre pour augmenter la vitesse de ventilation. La vitesse de ventilation sélectionnée apparaît sur l'affichage 7-segments.
   ⇒ L'appareil fonctionne en continu à la vitesse de ventilation définie.
3. Tournez le bouton rotatif (26) dans le sens contraire des aiguilles d'une montre pour diminuer la vitesse de ventilation. La vitesse de ventilation sélectionnée apparaît sur l'affichage 7-segments (21).
   L'appareil fonctionne en continu à la vitesse de ventilation définie.

Vent naturel

En mode vent naturel, la vitesse de ventilation croit et décroit de manière à ce qu'un flux d'air agréable et naturel soit généré.

1. Appuyez sur la touche Mode (23) jusqu'à ce que la LED Natural s'allume parmi les LED de mode (22).

L'appareil passe de lui-même d'une vitesse de ventilation à l'autre parmi des vitesses pré-programmées.

Mode nuit

En mode nuit, l'appareil diminue progressivement, de façon automatique, la vitesse de ventilation.

• Après le démarrage du mode nuit, le ventilateur fonctionne pendant 30 minutes avec la vitesse de ventilation 8.
• Après 30 minutes de fonctionnement, en mode nuit, le ventilateur passe automatiquement à la vitesse 4.
• Au bout d'une heure de fonctionnement, en mode nuit, le ventilateur passe automatiquement à la vitesse 2 et continue de fonctionner à cette vitesse.

Procédez de la façon suivante pour activer le mode nuit :

1. Appuyez sur la touche Mode (23) jusqu'à ce que la LED Nuit s'allume parmi les LED de mode (22).

⇒ L'appareil fonctionne en mode nuit.

Mode confort

En mode confort, la vitesse de ventilation est régulée en fonction de la température ambiante et des fonctionnalités programmées.

• En mode confort, lorsque la température ambiante est inférieure à 20 °C, l'appareil passe automatiquement en mode veille. L'appareil stoppe les fonctions de ventilation et d'oscillation, l'affichage 7-segments clignote et indique « 88 ».
• Lorsque la température ambiante dépasse 20 °C, en mode confort, l'appareil sort automatiquement du mode veille et se rallume. La ventilation et l'oscillation sont réactivées et la valeur « 88 » arrête de clignoter sur l'affichage 7-segments.

• Il n'est pas possible de régler manuellement la vitesse de ventilation en mode confort.

• Appuyez sur la touche Mode (23) jusqu'à ce que la LED Confort s'allume parmi les LED de mode (22).

L'appareil fonctionne en mode confort.

Mode silence

En mode silence, l'appareil fonctionne avec un niveau sonore affaibli.

1. Appuyez sur la touche Mode (23) jusqu'à ce que la LED Silent s'allume parmi les LED de mode (22).

L'appareil fonctionne en mode silence.

Réglage de la minuterie

La minuterie possède deux fonctions :

• arrêt automatique après un nombre d'heures prédéfini
• mise en marche automatique après un nombre d'heures prédéfini

Le nombre d'heures de la minuterie peut être compris entre 0,5 et 12 heures. La minuterie peut être programmée par paliers de 0,5 h (de 0,5 h à 10 h) et par paliers de 1 h (de 10 h à 12 h).

Il est possible d'activer la fonction dans chacun des modes de fonctionnement. Elle peut être activée pendant le fonctionnement ou en mode veille.

Mise en marche automatique

√ L'appareil est éteint.

1. Appuyez sur la touche Timer (28), pour activer la minuterie.
   → Le voyant LED Timer (27) clignote pendant 5 s environ.

2. Tournez le bouton rotatif vitesse de ventilation / minuterie (26) pour sélectionner le nombre d'heures souhaité jusqu'à la mise en marche automatique,

L'affichage 7-segments (21) indique le nombre d'heures jusqu'à la mise en marche automatique.

1. Attendez 5 secondes pour confirmer le réglage.

⇒ Le voyant LED Timer (27) s'allume. L'affichage 7-segments (21) indique de nouveau la vitesse de ventilation et le mode de fonctionnement actuels.

L'appareil s'allume au bout de la période définie.

1. Pour supprimer le réglage, sélectionnez le nombre d'heures 00 en tournant le bouton rotatif (26).

→ Le voyant LED Timer (27) s'éteint.

Arrêt automatique

√ L'appareil est en marche.

1. Appuyez sur la touche Timer (28), pour activer la minuterie.

→ Le voyant LED Timer (27) clignote pendant 5 s environ.

1. Tournez le bouton rotatif vitesse de ventilation / minuterie (26) pour sélectionner le nombre d'heures souhaité jusqu'à l'arrêt automatique,

L'affichage 7-segments (21) indique le nombre d'heures jusqu'à l'arrêt automatique.

1. Attendez 5 secondes pour confirmer le réglage.

→ La LED Timer (27) s'allume. L'affichage 7-segments (21) indique de nouveau la vitesse de ventilation et le mode de fonctionnement actuels.

L'appareil s'éteint au bout de la durée programmée.

1. Pour supprimer le réglage, sélectionnez le nombre d'heures 00 en tournant le bouton rotatif (26).

→ Le voyant LED Timer (27) s'éteint.

Fonction mémoire

Lorsque vous rallumez l'appareil à partir du mode veille ou après une panne de courant, les réglages sélectionnés pour le mode de fonctionnement utilisé en dernier lieu sont mémorisés.

Par contre, une éventuelle programmation de la minuterie n'est pas mémorisée dans l'appareil.

Oscillation

La fonction oscillation permet d'obtenir une ventilation plus homogène.

√ L'appareil est allumé et fonctionne.

1. Appuyez sur la touche Oscillation (24), pour activer la fonction oscillation.

→ La fonction oscillation est activée.

⇒ La tête du ventilateur pivote sur un angle allant jusqu'à 85°.

1. Appuyez sur la touche Oscillation (24), pour désactiver la fonction oscillation.

→ La fonction oscillation est désactivée.

L'appareil cesse d'osciller dans la position désirée et continue à fonctionner dans le mode défini.

Éclairage

En cas d'inactivité, les LED du panneau de commande s'éteignent automatiquement au bout 30 secondes environ.

L'appareil continue de fonctionner avec les réglages sélectionnés.

Info

Lorsque l'éclairage est éteint, vous pouvez réactiver le panneau de commande en appuyant sur n'importe quelle touche (sauf la touche ON/OFF).

Arrêt automatique

L'appareil s'éteint automatiquement au bout de 12 heures en l'absence de toute commande.

Télécommande

Vous pouvez régler tous les paramètres de l'appareil à partir de la télécommande fournie avec celui-ci.

N° Désignation Signification
29 Émetteur/Récepteur de la télécommande		Émet vers l'appareil par infrarouge
25 Touche ON/OFF Mise en marche et arrêt de l'appareil
26 Bouton rotatif vitesse de ventilation / minuterie		Réglage du niveau de ventilation (1-26)Niveau 1 : ventilation faibleNiveau 13 : ventilation moyenneNiveau 26 : ventilation forteRéglage du nombre d'heures lorsque la minuterie est activée
28 Touche minuterie Fonction minuterie, mise en marche et arrêt automatiques
23 Touche Mode Sélection du mode de fonctionnement :Mode normalVent naturelMode nuitMode confortMode silence
24 Touche Oscillation Activation et désactivation de l'oscillation

Mise hors service

Avertissement relatif à la tension électrique

Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.
• Nettoyez l'appareil conformément aux indications figurant au chapitre Maintenance.
• Stockez l'appareil conformément aux indications figurant dans le chapitre Stockage.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante.

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
- Vérifiez le bon état du cordon électrique et de la fiche secteur.
- Vérifiez le fusible ou le disjoncteur secteur.
- Vérifiez si la protection anti-surchauffe s'est déclenchée, voir chapitre Sécurité.
- Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec.

L'hélice ne démarre pas :

• Vérifiez si l'appareil a bien été mis en marche.
• Vérifiez l'alimentation électrique et contrôlez le bon état de la prise et du câble.

L'appareil est bruyant ou il vibre :

• Vérifiez si l'appareil est stable et bien installé en position verticale.
• Vérifiez que l'appareil est correctement assemblé.

Même après vérification, l'appareil ne fonctionne toujours pas parfaitement ?

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité spécialisée ou par la société Trotec.

Entretien

Avant toute opération de maintenance

Avertissement relatif à la tension électrique

Ne touchez jamais la fiche d'alimentation avec des mains humides ou mouillées.

• Éteignez l'appareil.
• Débranchez le cordon d'alimentation de la prise murale en tirant sur la fiche secteur.

Nettoyer le boîtier

Nettoyez le boîtier avec un chiffon humide, doux et sans peluche. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, tels que aérosols de nettoyage, solvants, nettoyants à base d'alcool ou produits abrasifs, pour humidifier le chiffon.

Nettoyage des pales du ventilateur

√ L'appareil est éteint.
√ Le cordon secteur est sorti de la prise.
1. Enlevez la grille de protection conformément aux instructions du chapitre Montage et mise en service.
2. Nettoyez les pales du ventilateur avec un chiffon doux légèrement humide non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs, pour humidifier le chiffon.

- Ceci mis à part, l'appareil ne nécessite aucune maintenance.

Annexe technique

Caractéristiques techniques

Paramètre Valeur
Modèle TVE 26 S
Niveaux de ventilation 26
Vitesse du flux d'air 2,7 m/s
Tension de raccordement 220 –	240 V / 50 Hz
Puissance absorbée 35 W
Longueur du cordon secteur 1,5	0 m
Angle d'inclinaison réglable 20°
Oscillation 85°
Réglage en hauteur 1,20 – 1,37	m
Diamètre des pales 40 cm
Pression sonore(distance 1 m, vitesse 3)	59 dB(A)
Poids 7,8 kg
Dimensions(longueur x largeur x hauteur)	435 x 400 x 1370 mm
Distance minimale par rapportaux murs et aux objetsvers le haut (A) :vers l'arrière (B) :vers les côtés (C) :vers l'avant (D) :	50 cm50 cm50 cm50 cm

Élimination des déchets

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet www.trotec24.com vous informe également sur les autres possibilités de retour que nous proposons.

La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Les piles usagées et les batteries ne doivent pas être jetées avec les ordures ménagères, mais être éliminées conformément à la directive européenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez éliminer les piles et les batteries conformément aux dispositions légales en vigueur.

Trotec GmbH

Grebener Str. 7

D-52525 Heinsberg

)[phone]

[phone]

[e-mail]

www.trotec.com
