TVE 32 T - Ventilateur TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur colonne
Marque	Trotec
Modèle	TVE 32 T
Dimensions (L x l x H)	300 x 300 x 1119 mm
Poids	3 kg
Alimentation	220-240 V, 50 Hz
Puissance absorbée	45 W
Longueur du cordon secteur	1,60 m
Niveaux de vitesse	3
Modes de fonctionnement	Normal, Vent naturel, Nuit
Fonction minuterie	Oui, réglable jusqu'à 12 heures
Oscillation	60°
Niveau sonore	58,5 dB(A) (à vitesse 3, distance 1 m)
Télécommande	Oui, avec pile CR2025
Type de pile	CR2025 (3 V)
Utilisation	Intérieur uniquement
Distances de sécurité	30 cm minimum de chaque côté
Protection anti-surchauffe	Oui
Entretien	Nettoyer le boîtier avec un chiffon humide, doux et sans peluche ; éviter les produits agressifs
Montage	Montage du socle nécessaire (deux parties à assembler)
Contenu de la livraison	Appareil, télécommande (sans pile), mode d'emploi
Oscillation activable	Oui

FOIRE AUX QUESTIONS - TVE 32 T TROTEC

Comment assembler le ventilateur TVE 32 T ?

Assemblez les deux parties du socle en les emboîtant. Vissez l'écrou en plastique sous le corps du ventilateur, placez le socle assemblé et revissez l'écrou par le dessous. Ensuite, faites passer le câble dans les attaches sous le socle pour assurer la stabilité.

Comment mettre en marche l'appareil ?

Après montage et branchement, appuyez sur la touche ON/OFF (11) du panneau de commande ou de la télécommande. Un signal sonore retentit et l'appareil démarre en mode normal à la vitesse 1.

Comment régler la vitesse de ventilation ?

Appuyez sur la touche de vitesse (10) pour passer entre les 3 vitesses (1 = faible, 2 = moyenne, 3 = forte). La vitesse sélectionnée s'affiche (12).

Comment activer la fonction oscillation ?

Appuyez sur la touche OSC (7) pendant le fonctionnement. L'appareil pivote alors jusqu'à 60°. Appuyez à nouveau pour désactiver et fixer la position.

Comment utiliser la minuterie ?

Pendant le fonctionnement, appuyez sur la touche TIMER (8). L'affichage indique 1 h. Appuyez plusieurs fois pour régler de 1 à 12 h. L'appareil s'éteindra automatiquement après le délai programmé. Pour annuler, appuyez jusqu'à ce que l'affichage soit vide.

Comment nettoyer l'appareil ?

Avant tout nettoyage, éteignez l'appareil et débranchez-le. Nettoyez le boîtier avec un chiffon humide, doux et sans peluche. N'utilisez jamais de détergents agressifs, de solvants ou d'alcool. Veillez à ce qu'aucune humidité ne pénètre à l'intérieur.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le raccordement secteur, l'état du cordon et de la fiche, ainsi que le fusible ou le disjoncteur. Assurez-vous que la protection anti-surchauffe ne s'est pas déclenchée. Si le problème persiste, contactez le service après-vente Trotec.

Comment changer la pile de la télécommande ?

Tirez le compartiment à piles (6) en pressant les languettes latérales. Insérez une pile CR2025 (3V) en respectant la polarité, puis refermez le compartiment. N'utilisez pas de piles rechargeables.

Quels sont les modes de fonctionnement ?

Trois modes sont disponibles : Mode normal (ventilation continue à vitesse fixe), Vent naturel (vitesse variant automatiquement pour simuler une brise), Mode nuit (réduction progressive de la vitesse et assombrissement de l'écran).

Quelles sont les consignes de sécurité importantes ?

N'utilisez pas l'appareil à l'extérieur ou dans une atmosphère explosive. Installez-le sur une surface stable et respectez une distance minimale de 30 cm par rapport aux murs et objets. Ne couvrez jamais l'appareil en fonctionnement. Débranchez-le avant tout entretien. Tenez les piles hors de portée des enfants.

MODE D'EMPLOI TVE 32 T TROTEC

Remarques concernant la notice 2

Sécurité 2

Informations sur I'appareil 5

Transport et stockage 5

Montage et mise en service 6

Utilisation. 8

Défauts et pannes 10

Entretien 11

Annexe technique 11

Élimination 12

Remarques concernant la notice

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications représentant ce symbole vous indiquent qu'il est nécessaire de respecter la notice d'instructions.

Voupeuz telecharger la derniere version de ce manuel et la déclaration de conformité UE sur le lien suivant :

TVE 31 T

Veuillez litre attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adequate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdir aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilisez pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.

• N'utilisez pas l'appareil dans les atmospheres agressives.

• Installez l'appareil debout et de façon stable sur une surface solide.

• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
• N'exposez pas l'appareil à un jet d'eau direct.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne couvrez pas l'appareil pendant le fonctionnement.
• Ne vous asseyez pas sur l'appareil.
• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux.
• Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
• Protégez tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont déteriorés!
• Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique »
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez la rallonge de cable électrique conformément aux indications containues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Avant l'entretien, la maintenance ou les réparations, débranche le cable électrique de l'appareil en le saississant par la fiche.
• Éteignez l'appareil et retirez le cable électrique de la prise lorsquè l'appareil n'est pas en service.
• N'utilise jamais l'appareil si vous remarquez des defaults au niveau de la prise ou du cable électrique. Si le cordon secteur de cet apparéil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les cables electriques défectueux représentent un sérieux danger pour la santé.
• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entroposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.

Veillez a ce que I'entree et la sortie d'air soient libres.
Assurez-vous qu'aucun objet ne se trouve a proximite immediate de I'entrée et de la sortie d'air, et que celles-ci soient libres de toute saleté.
- Il est interdit de faire fonctionner l'appareil ou de le raccorder au réseau électrique lorsqu'il n'est pas complètement monté.
- Une installation non conforme peut provoquer un incendie, une électrocution ou des blessures graves.
- L'appareil est doté d'une protection anti-surchauffe qui se déclenché lors d'une surchauffe de l'appareil (dépassement de la température de service). L'appareil s'éteint alors automatiquement.
Utilisez une pile du type CR 2025.
- Ne placez pas de batteries rechargeables dans la télécommande.
- N'essayez jamais de recharger des piles non prévues à cette effet.
- N'utilisez pas ensemble des piles de types différents ni des piles neuves et des piles usagées.
- Placez les piles dans le compartment à piles en respectant les polarités.
- Retirez les piles usages de l'appareil. Les piles contiennent des substances dangereuses pour l'environnement. Éliminez les piles conformément à la législation nationale en vigueur (voir chapitre « Élimination »).
- Retirez la fiche électrique de la prise de courant lorsque vous n'utilise pas l'appareil pendant une longue période.
- Ne court-circuitez jamais les bornes d'alimentation dans le département à piles.
- N'avalez pas de pile! Une pile avalée peut déclencher, en l'espace de 2 heures, des brûlures internes graves. Les brûlures chimiques peuvent être mortelles!
- Si vous pensez qu'unepile a ete avalee ou introduite de toute autre maniere dans le corps, consultez immediatement un medecin!
- Tenez les piles neuves ou usagées hors de portée des enfants, de même qu'un compartmenté à piles ouvert.
- Si le compartment est piers ne peut plus fermer de façon sure, n'utilisez plus l'appareil par l'intérimédiaire de la télécommande.

Utilisation conforme

Veuillez utiliser le TVE 31 T / TVE 32 T exclusivement comme ventilateur colonne pour ventiler les espaces interieurs, dans le respect des caractéristiques techniques.

Utilisations non conformes prévisibles

• N'installez pas l'appareil sur une surface mouillée ou inondee.
• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
• Veuillez ne pas utiliser l'appareil à l'extérieur.
• Tout autre fonctionnement ou toute autre utilisation que ceux décrits dans ce manuel est non conforme et interdit. En cas de non-respect, le fabricant décline toute responsabilité en cas de dommage et tous les droits à garantie sont annulés.
• Toute modification structurelle, toute transformation ou tout ajusté arbitraire au niveau de l'appareil est strictement interdit.

Qualification du personnel

Toute personne utilisant leprésent appareil doit :

• prendre conscience des risques associés aux apparciels électriques en environnement humide.
• avoir lu et compris la notice d'instructions, et notamment le chapitre « Sécurité ».

Risques résiduels

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes ou en cas d'utilisation non conforme ou non conventionnelle! Observe les qualifications requises pour le personnel.

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!
Veuillez ne pas laisser trainer les emballages vides. Ils pourraient etre dangereux pour les enfants.

Remarque

N'utilise pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Comportement en cas d'urgence

1. Arretez l'appareil.
2. Coupe l'alimentation électrique de l'appareil : Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
3. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description de l'appareil

Le ventilateur colonne TVE 31 T / TVE 32 T est destiné à faire circuler l'air à l'intérieur d'une piece.

L'appareil presente les caractéristiques suivantes :

3 vitesses
- Fonction minuterie régliable jusqu'à 12 heures
- Oscillation à 60° activable

Représentation de l'appareil

N° Désignation

1 Panneau de commande

2 Corps du ventilateur

3 Socie

4 Télécommande

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Pour facilitier le transport, l'appareil est pourvu d'une poignée. Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Debranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.

Veuillez observer les consignes suivantes après chaque transport :

• Installez l'appareil à la verticale après l'avoir transporte.

Stockage

Veuillez observer les consignes suivantes avant chaque stockage :

• Éteignez l'appareil.
• Debranche le cordon secteur de la prise murale en tirant sur la fiche secteur.

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Le cas échéant, protégez l'appareil de la poussière par une housse.
• Ne placez aucun autre apparéil ou aucun objet sur l' apparéil, afin d'éviter de le déterminer.
• Retirez les piles de la télécommande.

Montage et mise en service

Contenu de la livraison

• 1 apparel TVE 31 T / TVE 32 T
• 1 télécommande (sans piles)
• 1 mode d'emploi

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entiement I'emballage de I'appareil.
3. Déroulez complètement le cable électrique. Assurez-vous que le cable électrique n'est pas endommagé et ne le déteriorez pas en le déroulant.

Montage

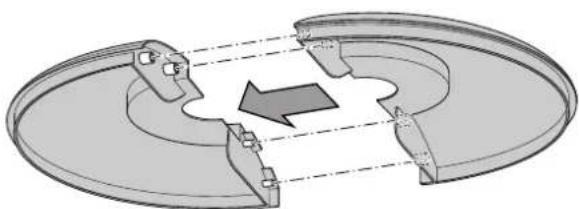

Montage du socle

1. Assemblez les deux parties du socle (3) de telle sorte que les éléments de liaison s'imbriquent les uns dans les autres.

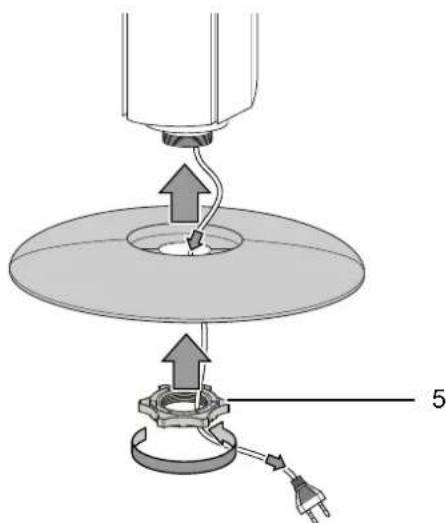

Assemblage du corps du ventilateur et du socle

1. Devissez l'écrou en plastique (5) situé sous le corps du ventilateur.
2. Assemblez le socle monté et le corps du ventilateur.
3. Vissez l'écrou en plastique (5) dans l'orifice sur le dessous du corps du ventilateur.

1. Afin de garantir la parfaite stabilité du ventilateur, faites passer le cable électrique dans les attaches prévues à cet effet sous le socle, conformément au dessin ci-dessous.

Mise en service

Lors de l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre « Annexe technique ».

• Avant la remise en marche de l'appareil, vérifie l'état du cordon secteur. Si vous n'étés pas sur de son parfait état, contactez le SAV.
• Installez l'appareil debout et de façon stable sur une surface solide.
• En particulier lorsque l'appareil est place au centre de la piece, veillez à ce que le cordon secteur et tout autre cable électrique soit posé de sorte à éviter tout risque de trèbuchement. Utilisez des couvre-cables.
  Assurez-vous que les rallonges electriques soient entierement déroulées.
  Veillez à ce qu'aucun ridesau ni aucun autre objet ne bloque le flux d'air.

Mise en place des piles dans la télécommande

Avertissement relat à la tension électrique

Ne touche pas le compartment à piles avec les mains humides ou mouillées.

Remarque

Ne faites jamais fonctionner l'appareil avec des batteries rechargeables. Observe le chapitre « Caracteristiques techniques » lors de la mise en service.

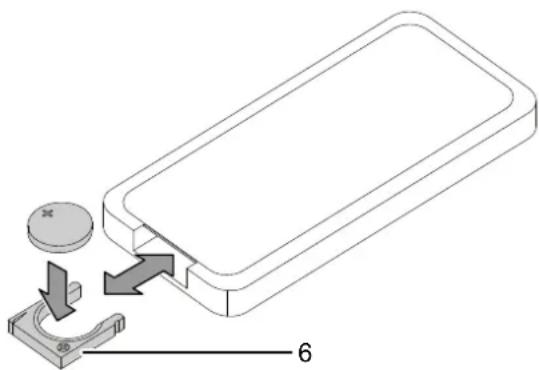

1. Pressez les languettes de verrouillage sur le cote du compartment à pile (6) et tirez le compartment à pile hors de la télécommande.
2. Posez une pile du type CR 2025 (3 V) dans le compartment à pile et faites coulisser le compartment à pile dans la télécommande.

Branchement du cable secteur

• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.

Utilisation

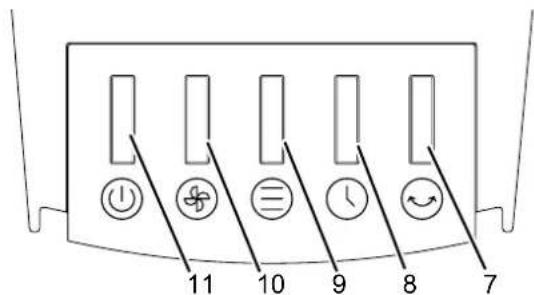

Éléments de commande

N° Désignation Signification
7 Touche OSC Activation	et désactivation de l'oscillation
8 Touche TIMER Fonction	minuterie Arrêt automatique Réglage du nombre d'heures lorsque la minuterie est activée
9 Touche MODE Sélection	du mode de fonctionnement : Mode normal Vent naturel Mode nuit
10 Touche Vitesse de ventilation	Réglage de la vitesse de ventilation (1-3) Vitesse 1 : ventilation faible Vitesse 2 : ventilation moyenne Vitesse 3 : ventilation forte
11 Touche ON/OFF Mise	en marche et arrêt de l'appareil

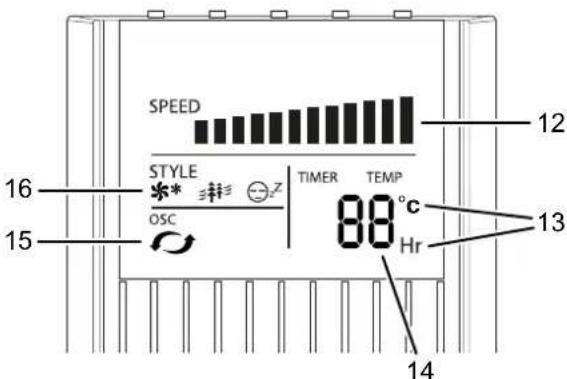

12 Affichage de la vitesse de ventilation	Affiche la vitesse de ventilation
13 Affichage de l'unité	Affichage de l'unité Heures / Degrès Celsius

14 Affichage à segments Température / Minuterie	• Affichage de la température ambiante • Affichage du nombre d'heures par pas de 1 h lorsque la minuterie est activée
15 Voyant oscillation Indique que la fonction oscillation est activée
16 Voyants LED d'affichage du mode de fonctionnement	Indiquent le mode de fonctionnement sélectionné * = Mode normal * = Vent naturel = Mode nuit

Mise en marche de l'appareil

Après avoir installé l'appareil en suivant la description du chapitre Montage et mise en service, vous pouvez lemettre en marche.

1. Appuyez sur la touche ON/OFF (11).

⇒ Un signal sonore se fait entendre et l'appareil demarre en mode normala la vitesse de ventilation 1.

Sélection du mode de fonctionnement

L'appareil dispose des modes de fonctionnement suivants :

Mode normal
- Vent naturel
Mode nuit

Mode normal

En mode normal, le ventilateur fonctionne en permanence à la vitesse de ventilation sélectionnée. Dans ce mode, la vitesse de ventilation peut être régée entre 1 et 3; elle est indiquée sur l'affichage de la vitesse de ventilation (12).

Procedez de la maniere suivante pour regler la vitesse de ventilation en mode normal:

1. Appuyez sur la touche MODE (9) jusqu'à ce que la LED Mode normal s'allume parmi les voyants LED d'affichage du mode de fonctionnement (16).
   L'appareil fonctionne en mode normal.

2. Appuyez sur la touche Vitesse de ventilation (10) pour commuter entre les différentes vitesses de ventilation.

⇒ La vitesse de ventilation selectionnee apparait sur l'affichage de la vitesse de ventilation (12).
L'appareil fonctionne en continu à la vitesse de ventilation définie.

Vent naturel

En mode Vent naturel, la vitesse de ventilation croit et décroit automatiquement, de manière à ce qu'un flux d'air/agréable et naturel soit géné. Dans ce mode, vous pouvez modifier manuellement la vitesse de ventilation entre 1 et 3.

Procedez de la maniere suivante pour activer le mode Vent naturel:

1. Appuyez sur la touche MODE (9) jusqu'à ce que la LED ± Vent naturel s'allume parmi les voyants LED d'affichage du mode de fonctionnement (16).
   L'appareilonne mode Vent naturel.

2. Appuyez sur la touche Vitesse de ventilation (10) pour commuter entre les différentes vitesse de ventilation.

La vitesse de ventilation selectionnée apparait sur l'affichage de la vitesse de ventilation (12).

Mode nuit

En mode nuit, l'appareil diminue progressivement la vitesse de ventilation, de façon automatique et en fonction de cette qui a ete selectionnee. Dans ce mode, vous pouvez modifier manuellement la vitesse de ventilation entre 1 et 3.

1. Appuyez sur la touche MODE (9) jusqu'à ce que la LED = Mode nuit s'allume parmi les voyants LED d'affichage du mode de fonctionnement (16).
   L'appareil fonctionne en mode nuit.

2. Appuyez sur la touche Vitesse de ventilation (10) pour commuter entre les différentes vitesse de ventilation.

⇒ La vitesse de ventilation selectionnée apparait sur l'affichage de la vitesse de ventilation (12).
L'écran s'assombrit automatiquement au bout de quelques secondes.

Réglage de la minuterie

Remarque

En cas d'activation de la minuterie, l'appareil n'affiche plus la température ambiente actuelle pendant le fonctionnement.

La minuterie permet

• d'arrêté automatiquement l'appareil après un nombre d'heures prédéfini

Le nombre d'heures de la minuterie peut etre compris entre 1 et 12 heures. La minuterie peut etre reglee par pas de 1 h (de 1 a 12 h).

Il est possible d'activer la fonction dans chacun des modes de fonctionnement. Elle peut etre activee uniquement pendant le fonctionnement.

Arret automatique

L'appareil est en marche.

1. Appuyez sur la touche TIMER (8) pour activer la minuterie.

La valeur 1 h apparait dans l'affichage à segments Température / Minuterie (14).

1. Appuyez sur la touche TIMER (8) pour régler le nombre d'heures désire jusqu'à l'arrêt automatique.

L'affichage à segments Température / Minuterie (14) indique le nombre d'heures jusqu'à l'arrêt automatique.
L'appareil s'eteint au bout de la durée programmée.

1. Pour supprimer le réglage, appuyez plusieurs fois sur la touche TIMER (8) jusqu'à ce que plus aucune valeur ne soit affichée dans l'affichage à segments Température / Minuterie (14).

Fonction mémoire

Lorsque vous rallumez l'appareil à partir du mode veille ou après une panne de courant, les réglages sélectionnés pour le mode de fonctionnement utilisé en dernier lieu sont méorisés.

Par contre, une éventuelle programmation de la minuterie n'est pas ménorisée dans l'appareil.

Oscillation

La fonction oscillation permet d'obtenir une ventilation plus homogene.

L'appareil est allumé et fonctionne.

1. Appuyez sur la touche OSC(7) pour activer la fonction oscillation.

La fonction oscillation est activée.
⇒ Le corps du ventilateur pivote sur un angle allant jusqu'à 60° .

1. Appuyez sur la touche OSC (7) pour désactiver la fonction oscillation.

La fonction oscillation est désactivée.
⇒ L'appareil cesse d'osciller dans la position désirée et continue à fonctionner dans le mode défini.

Télécommande

Vous pouvez regler tous les parametes de l'appareil avec la télécommande fournie.

N° Désignation Signification
17 Émetteur/ récepteur de la télécommande		Émet vers l'appareil par infrarouge
11 Touche ON/OFF Mise en marche et arrêt de l'appareil
7 Touche OSC Activation et désactivation de l'oscillation
9 Touche MODE Sélection du mode de fonctionnement : Mode normal Vent naturel Mode nuit
8 Touche TIMER Fonction minuterie Arrêt automatique Réglage du nombre d'heures lorsque la minuterie est activée
10 Touche Vitesse de ventilation	Réglage de la vitesse de ventilation (1-3)Vitesse 1 : ventilation faibleVitesse 2 : ventilation moyenneVitesse 3 : ventilation forte

Mise hors service

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre Transport et stockage.

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
• Vérifiez le bon état du cordon et de la fiche secteur.
• Vérifiez leFuse ou le disjoncteur secteur.
• Verifiez si la protection anti-surchauffe s'est déclenchée, voir chapitre Sécurité.

L'hélice ne démarre pas :

• Verifiez si l'appareil a bien ete mis en marche.
• Verifiez l'alimentation électrique et contrôle le bon etat de la prise et du cable.

L'appareil est bruyant ou il vibre :

• Vérifiez si l'appareil est stable et bien installé en position verticale.
• Vérifiez que l'appareil est correctement assemblé.

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

Avant toute opération de maintenance

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Debranchez le cordon secteur de la prise murale en tirant sur la fiche secteur.

Nettoyer le boitier

Nettoyez le boitier avec un chiffon humide, doux et sans peluche. Veillez à ce qu'aucune humidité ne penètre dans le boitier. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de détergents agressifs, comme les arosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Annexe technique

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle	TVE 31 T TVE 32 T
Niveau de ventilation 3	3
Vitesse du flux d'air 2,9	m/s 2,9 m/s
Tension de raccordement	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz
Puisance absorbée 45	W 45 W
Longueur du cordon secteur	1,60 m 1,60 m
Oscillation 60° 60°
Niveau d'émissions sonores(distance 1 m,vitesse 3)	58,5 dB(A) 58,5 dB(A)
Poids 2,5 kg 3 kg
Dimensions(longueur x largeur x hauteur)	250 x 250 x 920 mm	300 x 300 x 1119 mm
Distances minimum par rapport aux murs et aux objetsvers le haut (A):	30 cm	30 cm
vers l'arrière (B):	30 cm	30 cm
vers les cotsés (C):	30 cm	30 cm
vers l'avant (D):	30 cm	30 cm
Pile de la télécommande	Pile bouton CR2025 3 V

Élimination

Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée, appose sur un apparéil électricque ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet apparéil ne doit pas être éliminé en fin de vie avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximate de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Les piles usages et les batteries ne doivent pas etre jetées avec les ordures menagères, mais etre éliminées conformément à la directive europeenne 2006/66/CE DU PARLEMENT ET DU CONSEIL EUROPEEN du 6 septembre 2006 relative aux piles, aux piles rechargeables, aux accumulateurs et aux batteries. Veuillez eliminer les piles et les batteries conformément aux dispositions legales en vigueur.

Valable uniquement en France

NOTICE
À DEPOSER DANS
LE BAC DE TRI

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
