TTV 1500 - Ventilateur TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur extracteur
Marque	Trotec
Modèle	TTV 1500
Dimensions (L x l x H)	348 x 285 x 324 mm
Poids	8 kg
Alimentation	230 V / 50 Hz
Puissance absorbée	0,17 kW
Débit d'air	1 050 m³/h
Pression	225 Pa
Niveau sonore (à 3 m)	71 dB(A)
Température max. de l'air transporté	40 °C
Diamètre du raccord de gaine	200 mm
Longueur de gaine max.	15 m
Protection fusible	10 A
Distances minimum (haut/arrière/côtés/avant)	0,5 m / 3,0 m / 0,5 m / 0,5 m
Fonctions principales	Ventilation, extraction, circulation d'air, transport d'air sur de longues distances
Sécurité	Protection anti-surchauffe, arrêt automatique ; ne pas utiliser en atmosphère explosive ; ne pas couvrir
Entretien	Nettoyer le boîtier avec un chiffon humide ; nettoyer le ventilateur avec de l'air comprimé
Accessoires disponibles	Tuyau de transport d'air, sac à poussière, sangle de serrage
Réparabilité	Contacter le service après-vente pour toute réparation ; ne pas ouvrir soi-même
Garantie	Non spécifiée dans la notice

FOIRE AUX QUESTIONS - TTV 1500 TROTEC

Quelle est la différence entre le TTV 1500 et le TTV 3000 ?

Le TTV 1500 a un débit d'air de 1 050 m³/h et une pression de 225 Pa, tandis que le TTV 3000 offre 3 000 m³/h et 360 Pa. Le poids et les dimensions diffèrent également.

Puis-je utiliser le ventilateur dans une salle de bain ou à l'extérieur ?

Non, l'appareil n'est pas conçu pour être utilisé dans des pièces humides ou mouillées. Ne l'exposez pas à l'eau et ne l'utilisez pas les mains mouillées.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Nettoyez le boîtier avec un chiffon humide et doux. Utilisez de l'air comprimé pour enlever la poussière des pales et des grilles. N'utilisez jamais de nettoyeur haute pression.

Quel est le niveau sonore du TTV 1500 ?

Le niveau sonore est de 71 dB(A) à une distance de 3 mètres. Il est recommandé de porter un casque antibruit lors de l'utilisation.

Quelle est la longueur maximale du tuyau d'air ?

La longueur maximale du tuyau d'air est de 15 mètres pour le TTV 1500.

L'appareil s'arrête automatiquement en cas de surchauffe ?

Oui, le ventilateur est doté d'une protection anti-surchauffe qui l'éteint automatiquement si la température de service est dépassée.

Puis-je laisser l'appareil fonctionner sans surveillance ?

Il est déconseillé de laisser l'appareil sans surveillance. En cas d'urgence, débranchez-le immédiatement.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez que l'interrupteur est sur I, que le cordon est branché et que le fusible n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Comment stocker l'appareil ?

Stockez-le dans un endroit sec, à l'abri du gel et de la chaleur. Si possible, couvrez-le pour le protéger de la poussière. Les appareils peuvent être empilés.

Quels accessoires sont disponibles pour le TTV 1500 ?

Les accessoires incluent un tuyau de transport d'air (7,6 m), un sac à poussière (3 m), une sangle de serrage et un embout de raccordement de gaine de remplacement.

MODE D'EMPLOI TTV 1500 TROTEC

Informations sur l'utilisation de cette instruction 2

Sécurité 2

Informations sur I'appareil 4

Transport et stockage 5

Montage et mise en service 5

Utilisation 6

Accessoires disponibles.. 7

Défauts et pannes 7

Entretien 8

Annexe technique 8

Élimination 9

Informations sur l'utilisation de cette instruction

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais:aucun danger.

Info

Les indications représentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Ce symbole souligne la nécessite d'observer l'instruction.

Porter un casque antibruit

Les indications représentant ce symbole vous indiquent qu'il est nécessaire d'utiliser un casque antibruit.

Voupeuz telecharger la derniere version de ce manuel et la déclaration de conformité UE sur le lien suivant :

TTV 1500

https://hub.trotec.com/?id=39417

TTV 3000

Veuillez lire attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

Les enfants ne doivent pas jourer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doit pas etre effectués par des enfants sans surveillance.

• N'utilisez pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmospheres agressives.
• Placez l'appareil dans une position verticale et stable sur une surface horizontal et stable.

• Maintenez un écart minimum de 3 m entre les murs, les objets et le côte aspiration.

• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.

• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
• N'exposez pas l'appareil à un jet d'eau direct.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne couvre pas l'appareil pendant le fonctionnement.
• Ne vous asseyez pas sur l'appareil.
• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux.
• Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.
• Protégez tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont détiériorés!
• Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique »
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez la rallonge de cable électrique conformément aux indications containues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Avant l'entretien, la maintenance ou les réparations, débranchez le cable électrique de l'appareil en le saississant par la fiche.
• Éteignez l'appareil et retirez le cable électrique de la prise lorsqu'elle n'est pas en service.
• N'utilise jamais l'appareil si vous remarque des déteriorations sur la prise ou sur le cable de raccordement secteur. Si le cordon secteur de cet appareil est endommagé, il doit être remplaced par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les cordons secteurs défectueux représentent un sérieux danger pour la santé.

• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entrepassage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
  Veillez a ce que I'entree et la sortie d'air soient libres.
  Assurez-vous qu'aucun objet ne se trouve a proximite immediate de l'entrée et de la sortie d'air, et que celles-ci soient libres de toute saleté.

• Une installation non conforme peut provoquer un incendie, une électrocution ou des blessures graves.

• L'appareil est doté d'une protection anti-surchauffe qui se déclenché lors d'une surchauffe de l'appareil (dépassement de la température de service). L'appareil s'éteint alors automatiquement.

Utilisation conforme

Utilisez le ventilateur-extracteur TTV 1500 / TTV 3000 pour l'aération et la ventilation, pour la circulation et le transport d'air ou l'aspiration de poussière, conformément aux données techniques et aux consignes de sécurité.

L'appareil est concu pour l'aération et la ventilation, pour la génération d'un taux élevé de renouvellement de l'air, entre autres dans les gains de ventilation et les canalisations ou sur de longues distances.

Toute utilisefaction autre que celle prevue est consideree comme une utilisation non conforme.

Utilisation non conforme raisonnablement prévisible

Le ventilateur-extracteur TTV 1500 / TTV 3000 n'est pas concu pour etre instalé dans un liquide ou sur un sol inonde ou bourbeux.

Il est interdit de modifier, compléter ou ALTERer l'appareil de chaque manière que ce soit.

Équipement personnel de protection

Porter un casque antibruit

Portez toujours un casque antibruit ajustat lorsqu vous travailliez avec l'appareil.

Qualification du personnel

Toute personne utilisant leprésent appareil doit :

• être conscience des risques pouvant être liés à l'utilisation de ventilateurs-extracteurs.
• avoir lu et compris l'instructions, notamment le chapitre « Sécurité ».

Risques résiduels

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle!

Veuillez respecter les exigences relatives à la qualification du personnel!

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapte aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

Attention

Risque de blessures provoquées par la projection de pieces causée par un violent flux d'air.

Avant d'allumer l'appareil, assurez-vous qu'aucun objet (vêtements, cheveux) susceptible de s'envoler ne se trouve à proximate de l'entrée et de la sortie d'air.

Remarque

N'utilise pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Comportement en cas d'urgence

1. En cas d'urgence, veuilles immediatement débrancher l'appareil : éteignez l'appareil et retirez la prise secteur.
2. Eloigne les personnes de la zone de danger.
3. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description de l'appareil

Le ventilateur-extracteur TTV 1500 / TTV 3000 est concu pour générer undebit d'air elevé.

Le débit d'air élevé et de nombreuses options de configuration permettant une grande flexibilité d'utilisation, allant de la régulation de l'humidité relative au transport d'air frais ou vicié sur de grandes distances.

Chaque cote de l'appareil est équipé d'un raccord de gaine permettant par exemple de raccarder un tuyau de transport d'air à l'entrée d'air et un sac à poussière à la sortie d'air. Le ventilateur-extracteur est un ventilateur de transport idéal pour les installations de climatisation ou de chauffage équipées de grandes longueurs de tuyaux. Il permet d'augmenter les distances de transport d'air chaud ou froid.

Lorsque I'appareil n'est pas utilisé, le cable électrique peut être enroule autour du raccord de gaine.

Representatior de I'appareil TTV 1500

TTV 3000

N° Désignation

1 Poignée de transport

2 Raccord pour tuyau d'air (en option)

3 Sortie d'air

4 Interrupteur marche/arrêt

5 Cordon secteur

6 Entrée d'air

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Debranche le cordon secteur de la prise murale en tirant sur la fiche secteur.

Veuillez observer les consignes suivantes après chaque transport :

• Installéz l'appareil à la verticale après l'avoir transporte.

Stockage

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'ordinateil :

• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Le cas échéant, protégez l'appareil de la poussière par une housse.
• Les apparciels peuvent etre empilés.

Info

Ne mettez pas les apparciels superposés en marche. Il est impossible de les utiliser efficacement dans ce cas.

Montage et mise en service

Contenu de la livraison

• 1 apparel
• 1 mode d'emploi

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entiement l'emballage de I'appareil.
3. Déroulez complètement le cable électrique. Assurez-vous que le cable électrique n'est pas endommagé et ne le déteriorez pas en le déroulant.

Montage

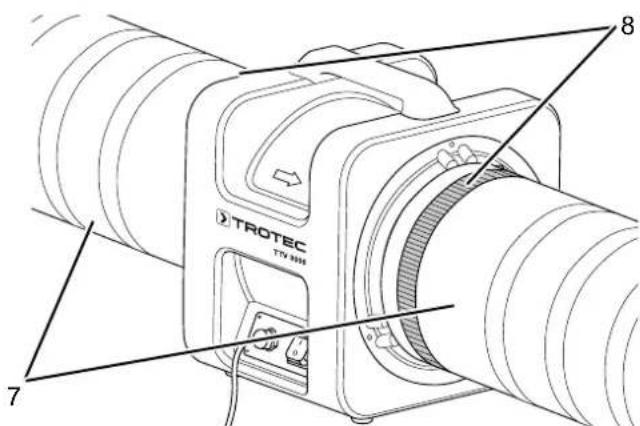

Raccordement du tuyau d'air / du sac à poussière (option)

1. En fonction de l'application, placez un ou deux tuyau(x) d'air (7) sur les raccords en couvrant complètement ces derniers.
2. En cas d'utilisation d'un sac à poussière, placez celui-ci sur la sortie d'air (3).
3. Serrez le(s) tuyau(x) d'air ou le sac à poussière fermement avec une(des) sangle(s) de serrage (8).

Mise en service

Lors de l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre « Annexe technique ».

• Avant chaque mise en service de l'appareil, vérifiez l'état du cordon secteur. En cas de doute relatif à son état, contactez le service après-vente.

• Placez l'appareil dans une position verticale et stable sur une surface horizontale et stable.
  Assurez-vous que l'appareil soit posé sur une surface solide, seche et depourvue de vibrations.
  Tenez l'appareil loin de toute source de chaleur.
  Veillez a ce que I'entree et la sortie d'air soient libres.
  Assurez-vous que les rallonges de cable sont entierement déroulées.

Branchement du cordon secteur

• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.

Utilisation

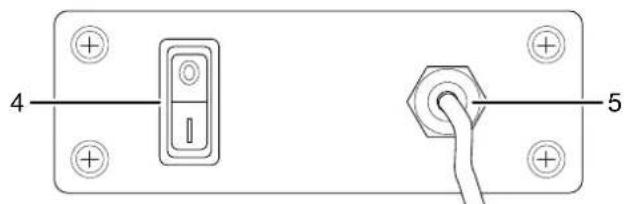

Éléments de commande

TTV 1500

TTV 3000

No Designation

4 Interrupteur marche/arret
5 Cable secteur

Mise en marche de l'appareil

1. Mettez l'appareil en marche en plaçant l'interrupteur marche/arrêt (4) sur la position I.

Mise hors service

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

1. Arretez l'appareil en plaçant l'interrupteur marche/arrêt (4) sur la position 0.
2. Debranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
3. Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance »
4. Stockez l'appareil conformément aux indications figurant dans le chapitre « Stockage »

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les appareils auxiliaires mentionnés dans le manuel d'utilisation. L'utilisation d'autres outils et d'autres accessoires que ceux qui sont commandés dans le manuel d'utilisation peut entraîner un risque de blessure.

TTV 1500
TTV 3000

Désignation Numéro d'article
Tuyau de transport d'air Tronect SP-T, Longueur 7,6 m	6.100.001.200
Sac à poussière, longueur 3 m 7.160.000	108
Sangle de serrage universelle 6.100.001.995
Emboute de raccordement de gaine de remplacement	7.310.000.007

Désignation Numéro d'article
Tuyau de transport d'air Tronect SP-T, Longueur 7,6 m	6.100.001.205
Sac à poussière, longueur 3 m 7.160.000	109
Sangle de serrage universelle 6.100.001.995
Emboute de raccordement de gaine de remplacement	7.310.000.008

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avaitprésent des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.

Le ventilateur ne fonctionne pas :

• Verifiez que l'appareil a bien eté mis en marche.
• Verifiez le raccordement au secteur.
• Verifiez le bon etat du cable electrique et de la fiche secteur.
• Vérifiez leFuse ou le disjoncteur secteur.

Le ventilateur ne fonctionne que brievement et puis s'eteint :

• Regardez si la grille de protection de l'entrée d'air est bloquée. Le cas échéant, retirez les corps étrangers.
• Le cas échéant, le moteur ne tourne plus parfaitement. Contactez le service après-vente.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par le fabricant.

Entretien

Avant toute opération de maintenance

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranche le cordon secteur de la prise murale en tirant sur la fiche secteur.

Nettoyage du boitier

Nettoyez le boîtier avec un chiffon humide, doux et sans peluches. Veillez à ce qu'aucune humidité ne penètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entra en contact avec les composants électriques. N'utilise pas de déterments agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Nettoyage du ventilateur et de I'intérieur de I'appareil

• Contrôlez l'intégrité parfaite du ventilateur et de la grille de protection avant et après chaque utilisation.
• Nettoyez le ventilateur après chaque utilisation
• Utilisez de l'air compré pour retarder les particules, les peluches, la saleté et la poussière du moteur, des pales et des grilles de protection. N'utilisez en aucun cas un nettoyeur à haute pression pour nettoyer le ventilateur.
• Ceci mis à part, l'appareil ne nécessite aucune maintenance.

Annexe technique

\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle TTV 1500 TTV 3000
Numéro d'article 1.510.000	0.006 1.510.000	014
Débit d'air 1050 m	3/h 3000 m	3/h
Pression 225 Pa 360 Pa
Tension 230 V / 50 Hz 230 V / 50 Hz
Puisance absorbée 0,17 kW 0,73 kW
Fusible de protection 10 A 10 A
Température de l'air transporté	max. 40 °C	max. 40 °C
Raccord de tuyau	Ø 200 mm Ø 300	mm
Longueur de tuyau	max. 15 m	max. 38 m
Niveau sonore (3 m de distance)	71 dB(A)	77 dB(A)
Dimensions (L x I x H)	348 x 285 x 324 mm	470 x 390 x 460 mm
Distances minimum par rapport aux murs et aux objets
vers le haut (A):	0,5 m	0,5 m
vers l'arrière / côte aspiration (B):	3,0 m	3,0 m
vers les côtés (C):	0,5 m	0,5 m
vers l'avant (D):	0,5 m	0,5 m
Poids	8 kg	14,5 kg

Élimination

Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée, apposé

sur un apparéil électrique oulectronique, provient de la directive européenne 2012/19/UE. Il signifie que cet apparéil ne doit pas être éliminé en fin de vie avec les ordures menagères. Des points de collecte Gratis pour les apparéils electriques ou electroniques usages sont à votre disposition à proximate de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologue dans votre pays pour le recyclage et l'élimination des apparéils electriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Valable uniquement en France

NOTICE A DEPOSER DANS LE BAC DE TRI

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone]

[phone]

[e-mail]

www.trotec.com
