TTV 7000 - Ventilateur TROTEC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur axial
Marque	Trotec
Modèle	TTV 7000
Dimensions (L x l x H)	365 x 620 x 620 mm
Poids	15 kg
Alimentation	230 V / 50 Hz, 0,32 kW, fusible 3,15 A
Débit d'air maximal	7 400 m³/h (niveau 3)
Portée de l'air	54,7 m (à 0,5 m/s)
Pression maximale	95 Pa
Température maximale de l'air	45 °C
Indice de protection	IP55
Niveau sonore max (à 3 m)	58 dB(A)
Fonctions principales	3 vitesses réglables, soufflant/aspirant, empilable
Accessoires compatibles	Adaptateur de tuyau (560 mm), sac à poussière classe M 5 m, gaine Tronect SP-T 7,6 m, sangle de fixation
Entretien et nettoyage	Nettoyer le boîtier avec un chiffon humide ; utiliser de l'air comprimé pour l'intérieur
Sécurité	Arrêt d'urgence, distance de sécurité 3 m côté aspiration, ne pas couvrir, protection IP55
Pièces détachées et réparabilité	Pièces disponibles (rotor, grilles, moteur, etc.) ; SAV Trotec
Distance minimale aux murs	Haut : 0,5 m, Arrière (aspiration) : 3 m, Côtés : 0,5 m, Avant : 0,5 m
Utilisation prévue	Aération, ventilation, circulation d'air, aspiration de poussière, séchage de locaux

FOIRE AUX QUESTIONS - TTV 7000 TROTEC

Comment régler la vitesse du ventilateur ?

Utilisez le sélecteur de niveau (9) situé sur le carter. Les positions 1, 2 et 3 correspondent respectivement aux régimes faible, moyen et élevé. La position 0 éteint l'appareil.

Quelle est la portée maximale du TTV 7000 ?

La portée maximale est de 54,7 mètres à une vitesse d'air résiduelle de 0,5 m/s. Cette valeur est mesurée en condition standard.

Comment nettoyer le ventilateur ?

Débranchez l'appareil. Nettoyez le boîtier avec un chiffon doux et humide. Pour l'intérieur (pales, grilles), utilisez de l'air comprimé. N'utilisez jamais de nettoyeur haute pression ni de produits abrasifs.

Puis-je raccorder des gaines sur le TTV 7000 ?

Oui, grâce à l'adaptateur de tuyau (réf. 6.100.005.020) et aux gaines Tronect SP-T (7,6 m) ou au sac à poussière classe M (5 m). L'appareil peut fonctionner en aspiration ou en soufflerie.

Le ventilateur est-il étanche ?

L'indice de protection IP55 garantit une protection contre les jets d'eau et les poussières. Il peut être utilisé à l'intérieur comme à l'extérieur, mais ne doit pas être immergé.

Comment stocker l'appareil lorsqu'il n'est pas utilisé ?

Stockez-le à la verticale, au sec, à l'abri du gel et de la chaleur. Protégez-le de la poussière avec une housse. Jusqu'à 3 appareils peuvent être empilés les uns sur les autres.

Que faire si le ventilateur ne démarre pas ?

Vérifiez que l'appareil est allumé (sélecteur sur 1,2 ou 3). Contrôlez le raccordement secteur, l'état du câble et de la fiche. Si nécessaire, vérifiez le fusible ou le disjoncteur.

Quels accessoires sont disponibles pour le TTV 7000 ?

Les accessoires recommandés sont : adaptateur de tuyau (560 mm), sac à poussière classe M 5 m, gaine Tronect SP-T 7,6 m et sangle de fixation universelle. Voir la liste complète dans la notice.

Quelle est la consommation électrique du ventilateur ?

La puissance absorbée maximale est de 0,32 kW (320 W) sous 230 V / 50 Hz. Le fusible de protection est de 3,15 A.

Comment monter le socle du ventilateur ?

Fixez le pied au carter à l'aide des deux vis de blocage et des rondelles fournies. Serrez solidement. Assurez-vous que le socle est bien stable avant la mise en service.

MODE D'EMPLOI TTV 7000 TROTEC

Informations sur l'utilisation de cette instruction 2

Sécurité 3

Informations sur I'appareil 4

Transport et stockage 5

Montage et mise en service 6

Utilisation. 7

Annexe technique. 10

Élimination. 16

Déclaration de conformité 16

Informations sur l'utilisation de cette instruction

Symboles

Avertissement relat à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'advertissement indique un risque moyen qui peut entrainer des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'advertissement indique un risque faible qui peut entraîner des blessures benignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'advertissement indique des informations importantes (par ex. dommages matériels), mais,aucun danger.

Info

Les indications représentant ce symbole vous aient à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Ce symbole souligne la nécessite d'observer le manuel d'utilisation.

Voupeuz telecharger la derniere version de ce manuel en suivant le lien ci-dessous:

TTV 4500

Veuillez tire attentivement leprésent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximate immediate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de moins de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision et d'une instruction adequate relative à une utilisation sure de l'appareil et qu'ils comprennent les dangers émanant de l'utilisation.

Les enfants ne sont pas autorisés à jour avec l'appareil. Il est interdir aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilise pas et ne placez pas l'appareil dans les pieces ou les zones représentant un risque d'explosion.
• N'utilisez pas l'appareil dans les atmospheres agressives.
• Placez l'appareil dans une position verticale et stable sur une surface horizontal et stable.
• Maintenez un écart minimum de 3 m entre les murs, les objets et le côte aspiration.
• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
• N'exposez pas l'appareil à un jet d'eau direct.
  N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne couvrez pas l'appareil pendant le fonctionnement.
• Ne vous asseyez pas sur l'appareil.
• L'appareil n'est pas un jouet. Tenez-le hors de portée des enfants et des animaux.

• Avant chaque utilisation, vérifie le bon état de l'appareil, des accessoires et des pieces de raccordement. N'utilise pas l'appareil si celui-ci ou une des pieces qui le composent présente un defaulted.

• Protégez tous les cables électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilise jamais l'appareil lorsque le cordon électrique ou la fiche sont détiériorés!

• Le raccordement secteur doit correspondre aux indications données au chapitre « Annexe technique »
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez la rallonge de cable électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Avant l'entretien, la maintenance ou les réparations, débranchez le cable électrique de l'appareil en le saississant par la fiche.
• Éteignez l'appareil et retirez le cable électrique de la prise lorsqu'elle n'est pas en service.
• N'utilise jamais l'appareil si vous remarque des defaults au niveau de la prise ou du cable électrique. Si le cordon secteur de cet apparéil est endommagé, il doit être remplace par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les cables electriques défectueux représentent un sérieux danger pour la santé.
• Lors de l'installation, respectez les distances minimales requises par rapport aux murs et aux objets ainsi que les conditions d'entroposage et de fonctionnement conformément aux indications figurant dans l'Annexe technique.
  Veillez a ce que I'entree et la sortie d'air soient libres.
  Assurez-vous qu'aucun objet ne se trouve aproximite immediatede I'entree et de la sortie d'air,et que celles-ci soient libres de toute saleté.
  Assurez-vous pour votre sécurité et celle de votre environnement qu'aucun objet ne puisse s'envoler et être projeté.
• Une installation non conforme peut provoquer un incendie, une électrocution ou des blessures graves.

Utilisation conforme

• Utilisez l'appareil pour l'aération et la ventilation, pour la circulation et le transport d'air ou l'aspiration de poussière, conformément aux caractéristiques techniques et aux consignes de sécurité.
• L'appareil est concu pour brasser de grands volumes d'air, par exemple pour accelerer le séchage d'immeubles et de locaux. Il est possible d'utiliser le ventilateur en combinaison avec divers accessoires.

Toute utilisefaction autre que celle prevue est consideree comme une utilisation non conforme.

Utilisation non conforme raisonnablement prévisible

• L'appareil n'est pas concu pour être posé dans les liquides ni posé sur les sols inondés ou bourbeux.
• N'effectuez pas de modification structurelle, transformation ni ajustant arbitraire sur l'appareil.

Qualification du personnel

Toute personne utilisant leprésent apparéil doit :

• être conscience des risques pouvant être liés à l'utilisation des ventilateurs à haute performance.
• avoir lu et compris l'instructions, notamment le chapitre « Sécurité ».

Risques résiduels

Avertissement relat à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relat à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant tout type d'intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranche le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement

L'utilisation de l'appareil peut composer un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle!

Veuillez respecter les exigences relatives à la qualification du personnel !

Avertissement

L'appareil n'est pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation!

Veuillez ne pas laisser trainer les emballages vides. Il s pourraient etre dangereux pour les enfants.

Attention

Risque de blessures provoquées par la projection de pieces causée par un violent flux d'air.

Avant d'allumer l'appareil, assurez-vous qu'aucun objet (vêtements, cheveux) susceptible de s'envoler ne se trouve à proximate de l'entrée et de la sortie d'air.

Attention

Observez une distance d'au moins 3 m au côte aspiration de l'appareil!

Remarque

N'utilise pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Comportement en cas d'urgence

1. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Éteignez l'appareil et retirez la prise secteur.
2. Eloignez les personnes de la zone de danger.
3. Ne rebranchez jamais un apparéil endommagé.

Informations sur l'appareil

Description de l'appareil

Les ventilateur axiaux TTV 4500 / TTV 4500 HP / TTV 7000 sont concus pour générer un début d'air très élevé ; le TTV 4500 HP génère, de plus, une forte pression, même sur de grandes distances.

L'appareil dispose de l'indice de protection IP55, de sorte qu'il est adapté à l'utilisation à l'intérieur comme à l'extérieur.

Il est possible de régler le régime du ventilateur sur 3 niveaux différents.

Selon les modèles, une série d'accessoires peut être utilisée avec les apparêils. Ainsi, il est possible d'utiliser par exemple un ou deux adaptateurs pour raccorder des gains et/ou des sacs à poussière. En outre, avec certains apparêils, il est possible d'utiliser un adaptateur distributeur permettant, par exemple pour la répartition d'air, de raccorder jusqu'à huit tuyaux.

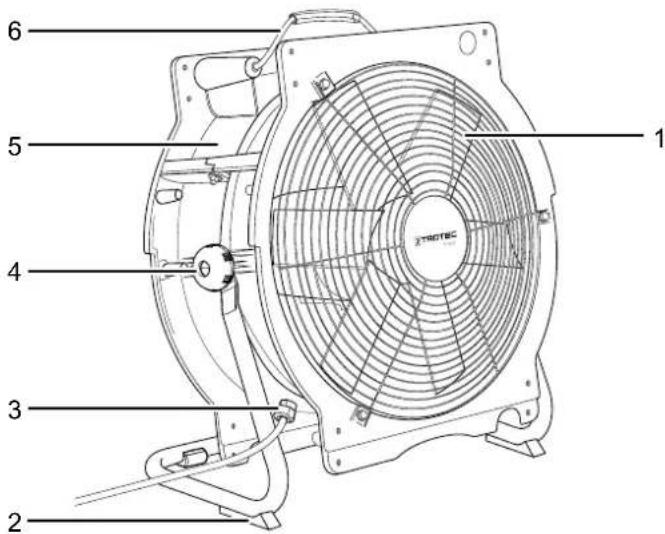

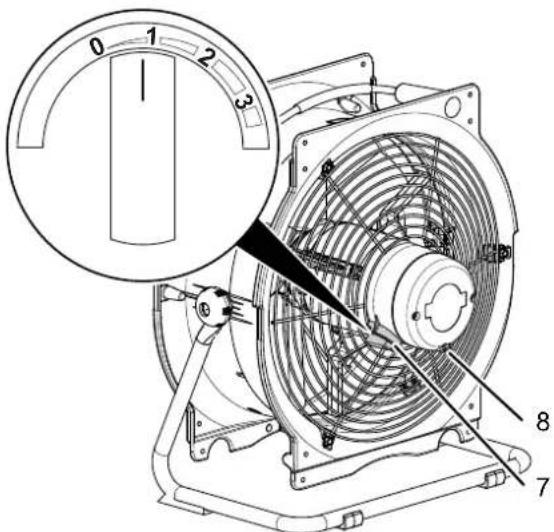

RepresentatiedeI'appareil

N° Désignation

1 Sortie d'air

2 Pied (avec blocage)

3 Câbe e de raccordement secteur avec prise de courant avec terre CEE 7/7

4 Vis de blocage

5 Carter

6 Poignée de transport

7 Sélecteur Niveau de ventilation

8 Bouchon pour l'eau de condensation

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transporte ou l'entreposer de manière inappropriée.

Observe les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Debranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
• Pour faciliter le transport, l'appareil est pourvu d'une poignée.
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.

Veuillez observer les consignes suivantes après chaque transport :

• Installez l'appareil à la verticale après l'avoir transporte.

Stockage

Observe les conditions de stockage suivantes lorsque vous n'utilise pas l'appareil :

• Stockez l'appareil au sec et protégé du gel et de la chaleur.
• Entreposez l'appareil en position verticale, à l'abri de la poussière et de l'exposition directe au soleil.
• Le cas échéant, protégez l'appareil de la poussière par une housse.
• Empilable : jusqu'à 3 apparéils peuvent être posés l'un sur l'autre.

Info

Ne mettez pas les apparèils superposés en marche. Il est impossible de les utiliser efficacement dans ce cas.

Montage et mise en service

Contenu de la livraison

• 1 apparel
• 1 socle
• 2 vis de blocage
  2 grande rondelle
• 2 petite rondelle
• 1 mode d'emploi

Déballage de l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entiement l'emballage de I'appareil.
3. Déroulez complètement le cable électrique. Assurez-vous que le cable électrique n'est pas endommagé et ne le déteriouez pas en le déroulant.

Montage

Montage du socle

1. Fixez le pied, la vis de blocage et la rondelle comme illustré sur l'image suivante.

1. Verifiez laonne fixation du socle.

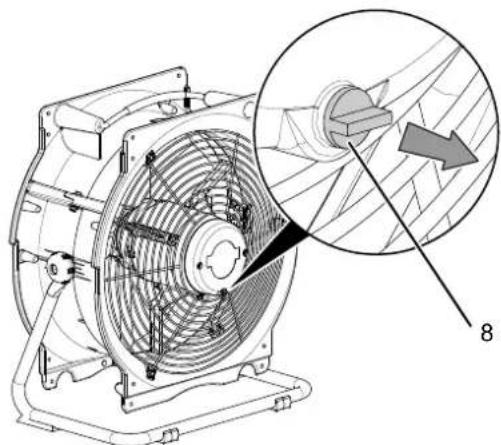

Dépose du bouchon pour l'eau de condensation

Le bouchon pour l'eau de condensation qui se trouve au point le plus bas du moteur doit être retiree avant la mise en service.

Conservez ce bouchon à un endroit sur, afin de le remettre en place pour le nettoyage et la maintenance.

1. Retirez le bouchon pour l'eau de condensation.

Mise en service

Lors de l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre « Annexe technique ».

• Avant chaque mise en service de l'appareil, vérifie l'état du cordon secteur. En cas de doute relatif à son état, contactez le service après-vente.
• Installez l'appareil debout et de façon stable sur une surface solide.
  Assurez-vous que l'appareil soit posé sur une surface solide, seche et dépourvue de vibrations.
  Tenez l'appareil loin de toute source de chaleur.
  Veillez a ce que I'entree et la sortie d'air soient libres.
  Assurez-vous que les rallonges de cable sont entierement déroulées.
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.

Utilisation

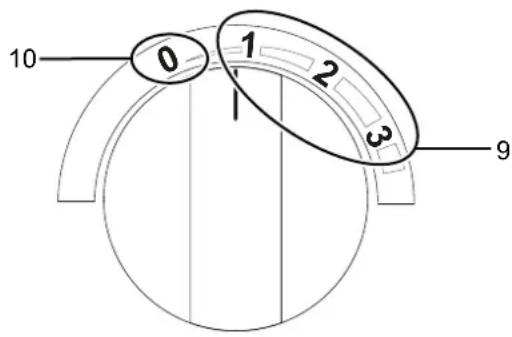

Éléments de commande

TTV 4500 / TTV 4500 HP / TTV 7000

N° Désignation Signification
9 Sélécteur de niveau Niveau de ventilation123	Choix du régime de ventilation : niveau 1 = faible niveau 2 = moyen niveau 3 = élevé
10 Niveau 0 Appareil éteint

Mise en marche de l'appareil

L'appareil est monté et installé tel qu'il a été précrit au chapitre « Montage et mise en service »
1. Mettez l'appareil en marche en plaçant le sélecteur Niveau de ventilation (9) sur la position désirée.

Mise hors service

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

1. Arretez l'appareil en plaçant le sélecteur Niveau de ventilation (9) sur la position 0.
2. Débranche le cordon secteur de la prise murale en tirant sur la fiche secteur.
3. Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance »
4. Stockez l'appareil conformément aux indications figurant dans le chapitre « Stockage »

Accessoires disponibles

Avertissement

Utilisez uniquement les accessoires et les apparciels auxiliaires mentionnés dans la notice d'instructions. L'utilisation d'autres outils et d'autres accessoires que ceux recommendés dans la notice d'instructions peut entrainer un risque de blessure.

TTV 4500 / TTV 4500 HP
TTV 7000

Désignation Numéro d'article
adaptateur de tuyau 6.100.005.010
Distributeur combiné 6.100.005.011
Sac à poussière classe M, longueur : 3 m	7.160.000.110
Sac à poussière classe M, longueur : 5 m	7.160.000.112
Gaine Tronect SP-T, longueur : 7,6 m 6.100.001.214
Gaine Tronect TF-L, longueur : 5 m 6.100.001.115
Sangle de fixation universelle 6.100.001.995

Désignation Numéro d'article
adaptateur de tuyau 6.100.005.020
Sac à poussière classe M, longueur : 5 m	7.160.000.112
Gaine Tronect SP-T, longueur : 7,6 m	6.100.001.217
Sangle de fixation universelle 6.100.001.995

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a eté controlé à plusieurs reprises. Malgré tout, si l'appareil avait prisenter des dysfonctionnements, contrôle-le en vous conformant à la liste suivante :

Remarque

Attendez au moins 3 minutes après avoir terminé les travaux de maintenance et de réparation. Vous pouvez alors remettre l'appareil en marche.

Le ventilateur ne fonctionne pas :

• Verifiez que l'appareil a bien eté mis en marche.
• Verifiez le raccordement au secteur.
• Verifiez le bon etat du cable electrique et de la fiche secteur.
• Vérifiez leFuse ou le disjoncteur secteur.

Le ventilateur ne fonctionne que brievement et puis s'eteint :

• Regardez si la grille de protection de l'entrée d'air est bloquée. Le cas échéant, retirez les corps étrangers.
• Le cas échéant, le moteur ne tourne plus parfaitement. Contactez le service après-vente.

Le moteur ou le ventilateur font du bruit ou ne marchent pas correctement.

• Le ventilateur est encrassé. Nettoyez le ventilateur conformément aux indications figurant au chapitre « Maintenance »
• Le ventilateur ou l'unité de soufflerie est endommagé. Contactez le service après-venture. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité spécialisée ou par la société Trotec.
• Le roulement du moteur est peut-être endommagé. Contactez le service après-venture. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité spécialisée ou par la société Trotec.

Le ventilateur fait des bruits de frottement :

• Les pales du ventilateur sont encrassées ou des corps étrangers se trouvent dans la plage de rotation du ventilateur. Nettoyez les pales du ventilateur ou l'unité des soufflerie conformément aux indications figurant au chapitre « Maintenance »
• Les pales du ventilateur sont eventuèlement endommagées. Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité spécialisée ou par la société Trotec.

L'appareil vibre fortement :

• Verifiez la surface sur laquelle le ventilateur repose. Positionnez l'appareil sur une surface plane et stable.
• Verifiez les raccords vissés, particulièrement entre l'unité de soufflerie et le pied. Le cas échéant, resserrez les vis.
• Verifiez si les pales du ventilateur sont encrassées et nettoyez-les si nécessaire.
• Les pales du ventilateur peuvent eventuelsment presenter un déséquilibre. Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité spécialisée ou par la société Trotec.

Le ventilateur modifie sa position pendant le fonctionnement :

• Vérifiez les freins de blocage et resserrez-les au besoin.

Le débit d'air est faible :

• Contrôlez si la grille de protection est bouchée et nettoyez-la le cas échéant.

L'appareil ne fonctionne pas parfaitement après les contrôles :

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

Avant toute opération de maintenance

Avertissement relat à la tension électrique

Ne touche pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Prétez attention aux bruits inhabituels et consultez votre fournisseur en cas de doute.
• Débranche le cordon secteur de la prise murale en tirant sur la fiche secteur.

Avertissement relat à la tension électrique Tout travail nécessitant l'ouverture de l'appareil est à réaliser par une entreprise spécialisée homologuee ou par la société Trotec.

Nettoyer le boitier

Nettoyez le boitier avec un chiffon humide, doux et sans peluche. Veillez à ce qu'aucune humidité ne penètre dans le boitier. Veillez à ce qu'aucune humidité ne puisse entre en contact avec les composants électriques. N'utilise pas de détergents agressifs, comme les arosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Nettoyer le ventilateur et I'intérieur de I'appareil

Avertissement

À l'activation de l'air compré, il y a un risque de blessure du fait de l'échévement d'air compré.

Tenez le tuyau d'air comprime eloiigné du corps.

Il est interdit de diriger le tuyau d'air comprime vers les personnes.

• Contrôlez l'intégrité parfaite du ventilateur et des grilles de protection avant et après chaque utilisation.
• Nettoyez le ventilateur après chaque utilisation
• Utilisez de l'air compré pour retarder les particules, les peluches, la saleté et la poussière du moteur, des pales et des grilles de protection. N'utilisez enaucun cas un nettoyeur à haute pression pour nettoyer le ventilateur.
• Ceci mis à part, l'appareil ne nécessite aucune maintenance.

Annexe technique
\section*{Caracteristiques techniques}

Paramètre Valeur
Modèle TTV 4500 TTV 4500 HP TTV	7000
Numéro d'article 1.510.000.010 1.510.000.012 1.510.000.030
Débit d'air niveau 1 2000 m	3/h 1500 m	3/h 2500 m	3/h
Débit d'air niveau 2 3700 m	3/h 3000 m	3/h 5000 m	3/h
Débit d'air niveau 3 5100 m	3/h 4800 m	3/h 7400 m	3/h
Débit d'air nominal 3 200 m	3/h @ 85 Pa 2 850 m	3/h @ 155 Pa 4 450 m	3/h @ 95 Pa
Débit d'air souffrant/aspirant souffrant/aspirant aspirant souffrant/aspirant
Vitesse de l'air en sortie 10 m/s (36 km/h) 9,3 m/s (33,5 km/h)	9,3 m/s (33,5 km/h)
Portée (@ v=0,5 m/s)	47,5 m	44,3 m	54,7 m
Pression max.	85 Pa	155 Pa	95 Pa
Température max. de l'air transporte	45 °C	45 °C	45 °C
Raccordement secteur	1 / N / PE ~ 230 V / 50 Hz	1 / N / PE ~ 230 V / 50 Hz	1 / N / PE ~ 230 V / 50 Hz
Puisance absorbée	0,246 kW 0,266 kW 0,32 kW
Fusible de protection	3,15 A	3,15 A	3,15 A
Indice de protection	IP 55	IP 55	IP 55
Niveau sonore max. (à une distance de 3 m)	53 dB(A)	64 dB(A)	58 dB(A)
Mobilité	portable/empilable	portable/empilable	portable/empilable
Raccord de tuyau avec adaptateur de tuyau* et/ou adaptateur spécifique**	450 mm * **/ 8 x 100 mm**	450 mm * **/ 8 x 100 mm**	560 mm */ -
Conditions ambantes admissibles	- 25 °C à + 40 °C	- 25 °C à + 40 °C	- 25 °C à + 40 °C
Dimensions (longueur x largeur x hauteur)	358 x 515 x 520 (mm)	358 x 515 x 520 (mm)	365 x 620 x 620 (mm)
Distance minimum par rapport aux murs et aux objets : vers le haut (A) : vers l'arrière / côte aspiration (B) : vers les côtés (C) : vers l'avant (D) :	0,5 m	0,5 m	0,5 m
	3,0 m	3,0 m	3,0 m
	0,5 m	0,5 m	0,5 m
	0,5 m	0,5 m	0,5 m
Poids	13 kg	13,5 kg	15 kg

Schemeélectrique

TTV 4500 / TTV 4500 HP / TTV 7000

Vue eclatee TTV 4500/TTV 4500 HP Info

Les nombres de represse des pieces détaches sont différents des nombres de represse des composants utilisés dans l'instructions.

Pieces détaches TTV 4500/TTV 4500 HP

N° Désignation N° d'article N° Désignation N° d'article
1 Fan rotor TTV 4500 7310000634	10 Motor 4E40 TTV4500/		TTV 4500 HP	7110000157
2 Rubber feet back TTV 4500 7300	001246 11 Connector assembly kit		TV-series	7320001271
3 Rubber feet front TTV 4500 7300	001245 12 Switch TTV 4500 71300		00060
4 Housing TTV 4500/HP 731000093	36 Switch TTV 4500 HP 71300		00064
5 Safety clamp grid BVVP0023 TTV-series	7310000642 13 Rubber washer		4500 7330001155
6 Safety grid airinlet TTV 4500 724	2000638 14 Plastic washer TTV		7310001154
7 Safety grid airoutlet TTV 4500	7242000639 15 Tube feet TTV		7240000937
8 Fixing knob TTV-series 73	10000710 16 Condense plug		7300001248
9 Condenser 5uF motor TTV 4500 HP	7140000563
	7140000564

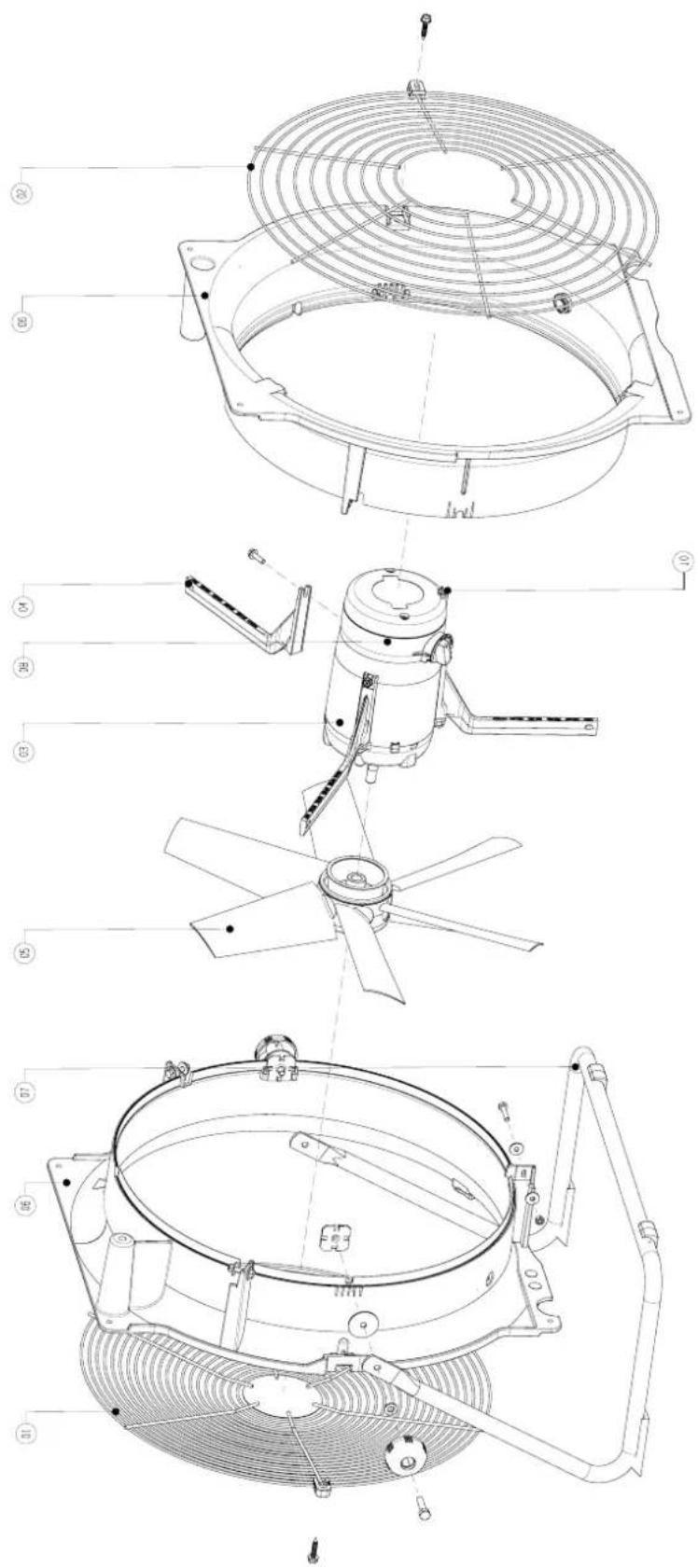

Vue eclatee TTV 7000 Info

Les nombres de reperteage des pieces detachedes sont differents des nombres de reperteage des composants utilisés dans l'instructions.

Pièces détaches TTV 7000

N° Désignation N° d'article N° Désignation N° d'article
01 Wire guard impeller side 724200	0646 06 Housing (set, 2 pieces)	73	10000939 (Ventilator) +	7310000938 (Motor)
02 Wire guard motor side 7242000	645 07 Frame 7240000939
03 Motor 7110000156 08 Controller (under cap) *
04 Bracket *) 10 Condense plug 730	00001248
05 Impeller 7310000633

*) sur demande

Élimination

Éliminez toujours le matériel d'emballage en respectant les impératifs écologiques et conformément aux prescriptions de gestion des déchets locaux applicables.

Le pictogramme représentant une poubelle barrée, appose sur un apparéil électricque ou électronique, provient de la directive européenne 2012/19/UE. Il signifie que cet apparéil ne doit pas être éliminé en fin de vie avec les ordures menagères. Des points de collecte Gratis pour les apparéils électriques ou électroniques usages sont à votre disposition à proximate de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Pour de nombreux pays de l'UE, vous trouvrez sur la page Internet https://hub.trotec.com/?id=45090 des informations sur d'autres possibités de prise en charge. Sinon, adressez-vous à une entreprise homologuee dans votre pays pour le recyclage et l'élimination des apparéils électriques usages.

La collecte séparée des apparèils électriques et électroniques usages permet leur réutilisation eventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles dezersir.

Déclaration de conformité

Traduction de la déclaration de conformité originale conformément à la directive CE Machines 2006/42/CE, annexe II, partie 1, section A

Nous, société Trotec GmbH, déclarons sous notre seule responsabilité que le produit désigné ci-après a été développé, concu et fabriqué conformément aux exigences de la directive CE Machines, version 2006/42/CE.

Modèle / produit : TTV 4500

TTV 4500 HP

TTV 7000

Type: ventilateur axial

A partir de l'année modèle: 2023

Normes harmonisées appliquées :

EN IEC 63000:2018
EN ISO 11201:2010
EN ISO 11203:2009/A1:2020
EN ISO 11204:2010
EN ISO 12100:2010
EN ISO 13732-1:2008
EN ISO 13854:2019
EN ISO 13857:2019
EN ISO 14120:2015
EN 60204-1:2018
EN 61000-6-2:2005/AC:2005
EN 61000-6-4:2007/A1:2011
EN 61800-3:2004/A1:2012

Normes et specifications techniques nationales appliquées :

EN IEC 61000-6-2:2019
EN IEC 61000-6-4:2019
EN IEC 61800-3-2018
EN ISO 12499:2008
EN ISO 13857:2008
EN ISO 5801:2017
EN 349:1993/A1:2008
EN 50581:2012
EN 60204-1:2006/AC:2010
ISO 13348:2007
ISO/TR 14121-2:2012
ISO 9001:2015

Fabricant et nom du responsable des documents techniques :

Trotec GmbH

Grebbener Straße 7, D-52525 Heinsberg

Telephone: [phone]

E-mail: [e-mail]

Lieu et date de la déclaration :

Heinsberg, le 03.08.2023

Joachim Ludwig, gérant

Trotec GmbH

Grebbener Str. 7

D-52525 Heinsberg

[phone] - 400

[phone]

[e-mail]

www.trotec.com
