Marque	Trotec
Modèle	TVE 10
Type de produit	Ventilateur de table
Dimensions (L x l x H)	220 x 280 x 390 mm
Poids	1,5 kg
Alimentation	220-240 V / 50 Hz
Puissance absorbée	25 W
Longueur du cordon	1,80 m
Nombre de vitesses	2
Vitesse du flux d'air	2,79 m/s (vitesse max)
Oscillation	80°
Angle d'inclinaison réglable	Jusqu'à 30°
Diamètre des pales	23 cm
Niveau de pression sonore	50 dB(A) à 1 m (vitesse 2)
Utilisation prévue	Ventilation intérieure
Protection	Anti-surchauffe
Nettoyage	Chiffon doux humide, sans produits agressifs
Entretien	Nettoyage des pales et grille de protection
Matière	Plastique
Couleur	Blanc (typique)
Distances minimales	20 cm (haut, arrière, côtés, avant)
Garantie	Se référer au fabricant

FOIRE AUX QUESTIONS - TVE 10 TROTEC

Comment activer l'oscillation du ventilateur ?

Appuyez vers le bas sur la broche d'oscillation (2) située sur le moteur jusqu'à ce qu'elle s'enclenche. La tête du ventilateur pivote alors sur un angle allant jusqu'à 80°. Pour désactiver, tirez la broche vers le haut.

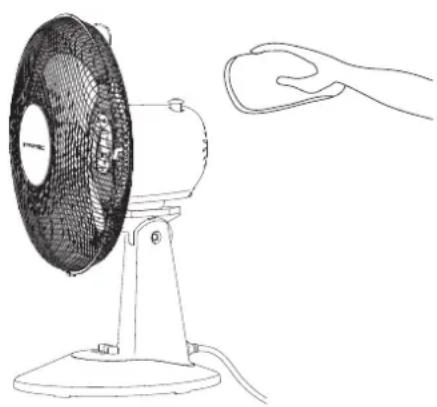

Comment nettoyer le ventilateur ?

Éteignez l'appareil et débranchez-le. Nettoyez le boîtier et les pales avec un chiffon doux légèrement humide et non pelucheux. N'utilisez pas de solvants, de nettoyants abrasifs ou d'aérosols. Assurez-vous qu'aucune humidité ne pénètre à l'intérieur.

Que faire si le ventilateur ne démarre pas ?

Vérifiez la prise secteur et le câble d'alimentation. Assurez-vous que le fusible ou le disjoncteur secteur est en état. Si la protection anti-surchauffe s'est déclenchée, attendez 10 minutes avant de redémarrer. Si le problème persiste, contactez le service après-vente.

Puis-je utiliser ce ventilateur à l'extérieur ?

Non, l'appareil est conçu exclusivement pour une utilisation en intérieur. Ne l'utilisez pas dans des pièces humides ou à l'extérieur.

Le ventilateur est-il sûr pour les enfants ?

L'appareil n'est pas un jouet. Les enfants de moins de 8 ans ou les personnes ayant des capacités réduites doivent être supervisés. Ne laissez pas les enfants jouer avec l'appareil.

Comment régler l'inclinaison du ventilateur ?

Inclinez manuellement la tête du ventilateur vers l'avant ou l'arrière jusqu'à l'angle désiré (max. 30°). La tête s'enclenche dans la position choisie.

Puis-je remplacer le câble d'alimentation moi-même ?

Non, si le câble est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne qualifiée afin d'éviter tout risque.

Quelles sont les distances minimales à respecter autour du ventilateur ?

Respectez une distance de 20 cm vers le haut, l'arrière, les côtés et l'avant par rapport aux murs et aux objets.

Comment utiliser la fonction de ventilation à plusieurs vitesses ?

Appuyez sur la touche (1) pour la vitesse faible, sur la touche (2) pour la vitesse forte. Pour arrêter, appuyez sur la touche 0.

Où trouver les numéros de service après-vente ?

Consultez la notice ou le site www.trotec.com. Vous pouvez contacter Trotec GmbH au [phone] ou par email à [e-mail].

MODE D'EMPLOI TVE 10 TROTEC

Indications sur le manuel d'utilisation.... 2

Sécurité.... 2

Informations sur l'appareil .... 4

Transport et stockage 5

Montage et mise en service .... 5

Utilisation....6

Défauts et pannes.... 8

Entretien....8

Annexe technique....9

Élimination des déchets.... 9

Indications sur le manuel d'utilisation

Symboles

Avertissement relatif à la tension électrique

Ce symbole indique que la tension électrique cause des risques pour la vie et la santé des personnes.

Avertissement

Cette mention d'avertissement indique un risque moyen qui peut entraîner des blessures graves ou mortelles s'il n'est pas évité.

Attention

Cette mention d'avertissement indique un risque faible qui peut entraîner des blessures bénignes ou moyennes s'il n'est pas évité.

Remarque

Cette mention d'avertissement indique des informations importantes (par ex. dommages matériels), mais aucun danger.

Info

Les indications présentant ce symbole vous aident à exécuter vos tâches rapidement et en toute sécurité.

Observer le mode d'emploi

Les indications présentant ce symbole vous indiquent qu'il est nécessaire de respecter le manuel d'utilisation.

Vous pouvez télécharger la dernière version du manuel d'utilisation et la déclaration de conformité UE sur le lien suivant :

TVE 10 / TVE 11

Veuillez lire attentivement le présent manuel avant la mise en service ou l'utilisation de l'appareil et conservez-le à proximité immédiate du site d'installation ou de l'appareil même.

Avertissement

Lisez toutes les consignes de sécurité et toutes les instructions.

Le non-respect des consignes de sécurité risque de causer une électrocution, de provoquer un incendie ou de causer des blessures graves.

Conservez toutes les consignes de sécurité et toutes les instructions pour pouvoir vous y reporter ultérieurement.

Les enfants de plus de 8 ans et toute personne ayant des capacités physiques, sensorielles ou mentales réduites ou ne possédant pas l'expérience et/ou les connaissances nécessaires peuvent utiliser l'appareil pour autant qu'ils bénéficient d'une supervision ou ont reçu une instruction adéquate relative à une utilisation sure de l'appareil et qu'ils ont compris les dangers liés à cette utilisation.

Les enfants ne sont pas autorisés à jouer avec l'appareil. Il est interdit aux enfants d'effectuer le nettoyage et l'entretien de l'appareil sans surveillance.

• N'utilisez pas et ne placez pas l'appareil dans les pièces ou les zones présentant un risque d'explosion.
• N'utilisez pas l'appareil dans des atmosphères agressives.
• Installez l'appareil debout et de façon stable sur une surface solide.
• Faites sécher l'appareil après un nettoyage humide. Ne le faites pas fonctionner s'il est mouillé.
• Ne touchez ou n'utilisez pas l'appareil les mains humides ou mouillées.
• Ne pas exposer l'appareil à un jet d'eau direct.
• N'introduisez pas de corps étrangers ni de membres du corps à l'intérieur de l'appareil.
• Ne couvrez pas l'appareil et ne le transportez pas pendant le fonctionnement.
• Ne pas s'asseoir sur l'appareil.
• L'appareil n'est pas un jouet. Tenez les enfants et les animaux à l'écart. Utilisez l'appareil uniquement sous surveillance.
• Avant chaque utilisation, vérifiez le bon état de l'appareil, des accessoires et des pièces de raccordement. N'utilisez pas l'appareil si celui-ci ou une des pièces qui le composent présente un défaut.
• Protégez tous les câbles électriques en dehors de l'appareil contre les endommagements (par ex. par des animaux). N'utilisez jamais l'appareil lorsque le cordon électrique ou la fiche sont détériorés !
• La prise d'alimentation électrique doit correspondre aux indications données au chapitre Caractéristiques techniques.
• Raccordez la fiche de l'appareil à une prise de courant protégée selon les règles de l'art.
• Choisissez la rallonge de câble électrique conformément aux indications contenues dans les données techniques. Déroulez complètement la rallonge électrique. Évitez toute surcharge électrique.
• Retirez le câble électrique de l'appareil de la prise en tirant sur la fiche avant l'entretien, la maintenance ou les réparations.
• Éteignez l'appareil et tirez le câble électrique de la prise lorsque l'appareil n'est pas utilisé.

• N'utilisez jamais l'appareil si vous remarquez des défauts sur la prise ou sur le câble de raccordement secteur. Si le cordon secteur de cet appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou par une personne qualifiée afin d'éviter tout risque. Les câbles électriques défectueux représentent un sérieux danger pour la santé.

• Lors de l'installation, respectez les distances minimum requises par rapport aux murs et aux objets ainsi que les conditions d'entreposage et de fonctionnement conformément aux indications figurant dans le chapitre « Caractéristiques techniques ».

• Assurez-vous que l'entrée et la sortie d'air sont dégagées.
• Assurez-vous qu'aucun objet ne se trouve à proximité immédiate de l'entrée et de la sortie d'air, et que celles-ci soient libres de toute saleté.
• Il est interdit de faire fonctionner l'appareil ou de le raccorder au réseau électrique lorsqu'il n'est pas complètement monté.
• Une installation non conforme peut provoquer un incendie, une électrocution ou des blessures graves.
• L'appareil est doté d'une protection anti-surchauffe qui se déclenche lors d'une surchauffe de l'appareil (dépassement de la température de service). L'appareil s'éteint alors automatiquement.

Utilisation conforme

Veuillez utiliser les appareils TVE 10 / TVE 11 / TVE 15 / TVE 17 exclusivement comme ventilateurs de table pour ventiler les intérieurs, tout en respectant les données techniques.

Utilisation non conforme

• Veuillez ne pas installer l'appareil sur un support mouillé ou inondé.
• Veuillez ne déposer aucun objet, comme p.ex. des vêtements, sur l'appareil.
• Veuillez ne pas utiliser l'appareil à l'extérieur.
• Tout autre fonctionnement ou toute autre utilisation que ceux décrits dans ce manuel est non conforme et interdit. En cas de non-respect, le fabricant décline toute responsabilité en cas de dommage et tous les droits à garantie sont annulés.
• Toute modification structurelle, toute transformation ou tout ajout arbitraire au niveau de l'appareil est strictement interdit.

Qualification du personnel

Toute personne utilisant le présent appareil doit :

• être consciente des risques associés aux appareils électriques en environnement humide.
• avoir lu et compris le manuel d'utilisation, et notamment le chapitre Normes de sécurité.

Risques résiduels

Avertissement relatif à la tension électrique

Toute intervention au niveau des composants électriques est à réaliser exclusivement par une entreprise spécialisée !

Avertissement relatif à la tension électrique

Retirez la fiche d'alimentation de la prise secteur avant toute intervention sur l'appareil.

Ne touchez jamais la fiche secteur avec des mains humides ou mouillées.

Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.

Avertissement

L'utilisation de l'appareil peut comporter un risque s'il est utilisé par des personnes non compétentes, en cas d'utilisation non conforme ou non conventionnelle !

Veuillez respecter les exigences relatives à la qualification du personnel !

Avertissement

L'appareil n'étant pas un jouet, il n'est pas adapté aux enfants.

Avertissement

Danger de suffocation !

Veuillez ne pas laisser traîner les emballages vides. Ils pourraient être dangereux pour les enfants.

Remarque

N'utilisez pas de nettoyants agressifs, abrasifs ou décapants pour nettoyer l'appareil.

Comportement en cas d'urgence

1. Éteignez l'appareil.
2. En cas d'urgence, coupez immédiatement l'alimentation électrique de l'appareil. Débranchez le cordon secteur de la prise électrique en tirant sur la fiche secteur.
3. Ne rebranchez jamais un appareil endommagé.

Informations sur l'appareil

Description de l'appareil

Les ventilateurs de table de la série TVE sont destinés à faire circuler l'air dans un espace intérieur.

Les ventilateurs TVE 10 / TVE 11 / TVE 15 / TVE 17 présentent les caractéristiques suivantes :

• 2 (TVE 10 / 11) ou 3 (TVE 15 / 17) vitesses de ventilation
• Angle d'inclinaison de la tête du ventilateur réglable jusqu'à 30°
• Oscillation à 80° activable
• Poignée permettant un transport facile

Représentation de l'appareil

N° Désignation

1 Poignée de transport

2 Broche oscillation

3 Moteur

4 Pied

5 Socie

6 Panneau de commande

7 Grille de protection

Transport et stockage

Remarque

L'appareil peut s'endommager si vous le transportez ou l'entreposer de manière inappropriée.

Observez les informations relatives au transport et à l'entreposage de l'appareil.

Transport

Veuillez observer les consignes suivantes avant chaque transport :

• Éteignez l'appareil.
• Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.
• Veuillez ne pas utiliser le cordon électrique pour tirer l'appareil.

Veuillez observer les consignes suivantes après chaque transport :

- Installez l'appareil à la verticale après l'avoir transporté.

Stockage

Veuillez respecter les consignes suivantes avant chaque entreposage :

- Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.

Observez les conditions de stockage suivantes lorsque vous n'utilisez pas l'appareil :

• au sec et protégé du gel et de la chaleur
• le cas échéant, protégé de la poussière par une housse
• ne placez aucun autre appareil ou aucun objet sur l'appareil, afin d'éviter de le détériorer

Montage et mise en service

Contenu de la livraison

• 1 TVE 10 / TVE 11 / TVE 15 / TVE 17
- 1 mode d'emploi

Déballer l'appareil

1. Ouvrez le carton et sortez l'appareil.
2. Retirez entièrement l'emballage de l'appareil.
3. Déroulez complètement le câble électrique. Assurez-vous que le câble électrique n'est pas endommagé et ne le détériorez pas en le déroulant.

Montage

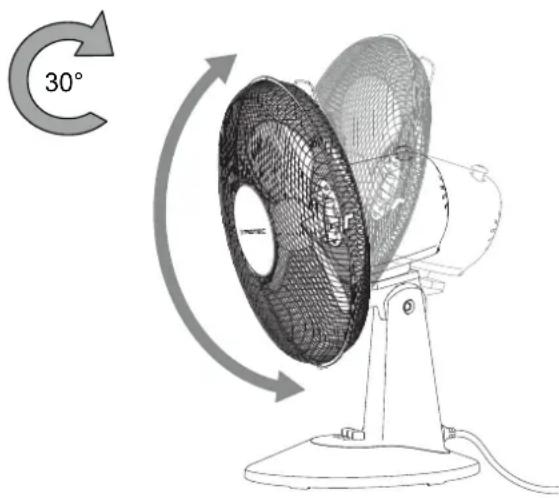

Réglage de l'inclinaison du ventilateur

Il est possible de régler l'inclinaison du ventilateur manuellement jusqu'à 30°.

1. Déplacez la tête du ventilateur vers l'avant ou vers l'arrière de manière à l'incliner plus ou moins. Assurez-vous que la tête du ventilateur s'enclenche dans la position et avec l'angle d'inclinaison désiré.

L'angle d'inclinaison du ventilateur est réglé et le flux d'air se concentre sur l'angle d'inclinaison défini.

Mise en service

Lors de l'installation de l'appareil, respectez les distances minimum requises par rapport aux murs et aux objets conformément aux indications du chapitre « Caractéristiques techniques ».

Avertissement

Risque de blessures à la suite d'une mise en œuvre incorrecte !

Il y a un risque de blessures si la grille de protection n'est pas correctement en place autour de l'hélice. La grille de protection doit être montée correctement avant que l'appareil ne soit mis en marche.

Avertissement

Risque de blessure lié au démontage de la grille de protection !

Il y a un risque de blessures si la grille de protection est démontée pendant le fonctionnement. Ne démontez jamais la grille de protection pendant que l'appareil fonctionne !

• Avant la remise en service de l'appareil, vérifiez l'état du cordon secteur. En cas de doute relatif à son parfait état, contactez le service après-vente.
• Installez l'appareil debout et de façon stable sur une surface solide.

• En particulier lorsque l'appareil est placé au centre de la pièce, veillez à ce que le cordon secteur et tout autre câble électrique soit posé de sorte à éviter tout risque de trébuchement. Utilisez des couvre-câbles.

• Assurez-vous que les rallonges électriques soient entièrement déroulées.

• Veillez à ce qu'aucun rideau ni aucun autre objet ne bloque le flux d'air.

Branchement du câble secteur

- Branchez l'adaptateur secteur dans une prise secteur conformément sécurisée.

Utilisation

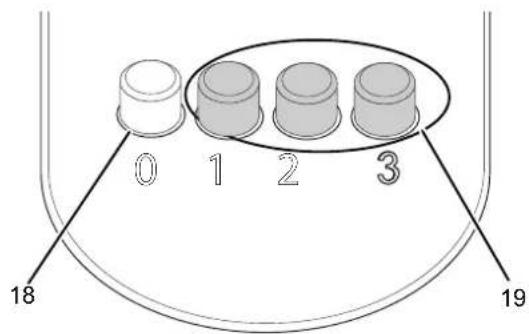

Éléments de commande

TVE 10 / 11

TVE 15 / 17

N° Désignation Signification
17 Touches Niveau de ventilation12		Réglage du niveau de ventilation:niveau 1 = faibleniveau 2 = fort
18 Touche 0 Arrêt de l'appareil
19 Touches Niveau de ventilation123		Réglage du niveau de ventilation:niveau 1 = faibleniveau 2 = moyenniveau 3 = fort

Mise en marche de l'appareil

Après avoir installé l'appareil en suivant la description du chapitre Montage et mise en service, vous pouvez le mettre en marche.

1. Appuyez sur l'une des touches Vitesse de ventilation.

L'appareil se met en marche au niveau de ventilation sélectionné.

Modification du niveau de ventilation

Même pendant que l'appareil est en fonctionnement, vous pouvez passer d'un niveau de ventilation à l'autre.

1. Appuyez sur l'une des touches Vitesse de ventilation.

L'appareil passe au niveau de ventilation sélectionné.

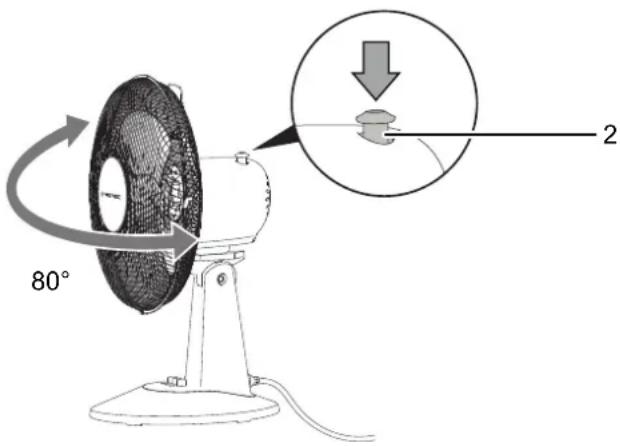

Oscillation

La fonction oscillation permet d'obtenir une ventilation plus homogène.

1. Appuyez vers le bas sur la broche d'oscillation (2) jusqu'à ce qu'elle s'enclenche.

→ La fonction oscillation est activée.
⇒ La tête du ventilateur pivote sur un angle allant jusqu'à 80°.

1. Pour désactiver l'oscillation, tirez la broche d'oscillation (2) vers le haut.

→ La fonction oscillation est désactivée.
L'appareil cesse d'osciller dans la position désirée et continue de fonctionner au niveau de ventilation sélectionné.

Mise hors service

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Arrêtez l'appareil.
• Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.
• Nettoyez l'appareil conformément aux indications figurant au chapitre « Maintenance ».
• Stockez l'appareil conformément aux indications figurant dans le chapitre « Stockage ».

Défauts et pannes

Dans le cadre de sa production, le bon fonctionnement de l'appareil a été contrôlé à plusieurs reprises. Malgré tout, si l'appareil devait présenter des dysfonctionnements, contrôlez-le en vous conformant à la liste suivante.

L'appareil ne se met pas en marche :

• Vérifiez le raccordement au secteur.
- Vérifiez le bon état du cordon et de la fiche secteur.
- Vérifiez le fusible ou le disjoncteur secteur.
- Vérifiez si la protection anti-surchauffe s'est déclenchée, voir chapitre Sécurité.
- Attendez 10 minutes avant de redémarrer l'appareil. Si l'appareil ne démarre pas, faites réviser l'appareil par une entreprise spécialisée ou par la société Trotec.

L'hélice ne démarre pas :

• Vérifiez si l'appareil a bien été mis en marche.
• Vérifiez l'alimentation électrique et contrôlez le bon état de la prise et du câble.

L'appareil est bruyant ou il vibre :

• Vérifiez si l'appareil est stable et bien installé en position verticale.
• Vérifiez que l'appareil est correctement assemblé.

Remarque

Attendez au moins 3 minutes après toute intervention de maintenance ou de réparation. Vous pouvez alors remettre l'appareil en marche.

Même après vérification, l'appareil ne fonctionne toujours pas parfaitement ?

Contactez le service après-vente. Le cas échéant, faites réparer l'appareil par une entreprise d'électricité autorisée ou par la société Trotec.

Entretien

Avant toute opération de maintenance

Avertissement relatif à la tension électrique

Ne touchez pas la fiche d'alimentation avec les mains humides ou mouillées.

• Éteignez l'appareil.
• Débranchez le cordon secteur de la prise secteur en tirant sur la fiche secteur.

Nettoyer le boîtier

Nettoyez le boîtier avec un chiffon humide, doux et non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs pour humidifier le chiffon.

Nettoyage des pales du ventilateur

√ L'appareil est éteint.
√ Le cordon secteur est sorti de la prise.
1. Enlevez la grille de protection conformément aux instructions du chapitre Montage et mise en service.
2. Nettoyez les pales du ventilateur avec un chiffon doux légèrement humide non pelucheux. Veillez à ce qu'aucune humidité ne pénètre dans le boîtier. Veillez à ce qu'aucune humidité ne puisse entrer en contact avec les composants électriques. N'utilisez pas de détergents agressifs, comme les aérosols de nettoyage, les solvants, les nettoyants à base d'alcool ou les produits abrasifs, pour humidifier le chiffon.

- Ceci mis à part, l'appareil ne nécessite aucune maintenance.

Annexe technique

Caractéristiques techniques

Paramètre Valeur
Modèle TVE 10/TVE	11 TVE 15/TVE 17
Vitesses de ventilation	2	3
Vitesse du flux d'air 2,79 m/s 2,93 m/s
Tension de raccordement	220 - 240 V/50 Hz 220 - 240 V/50 Hz
Puissance absorbée 25 W 40 W
Longueur du cordon électrique	1,80 m 1,80 m
Angle d'inclinaison réglable	30° 30°
Oscillation 80° 80°
Diamètre des pales 23 cm 40 cm
Niveau de pression sonore (1 m de distance)	50 dB(A) niveau 2 57	dB(A) niveau 3
Poids	1,5 kg 2,5 kg
Dimensions (longueur x largeur x hauteur)	220 x 280 x 390 (mm)	280 x 430 x 620 (mm)
Distances minimales par rapport aux murs et aux objets :vers le haut (A) : 20 cmvers l'arrière (B) : 20 cmvers les côtés (C) : 20 cmvers l'avant (D) : 20 cm		30 cm30 cm30 cm30 cm

Élimination des déchets

Le pictogramme représentant une poubelle barrée, apposé sur un appareil électrique ou électronique, signifie que celui-ci ne doit pas être éliminé en fin de vie avec les ordures ménagères. Des points de collecte gratuits pour les appareils électriques ou électroniques usagés sont à votre disposition à proximité de chez vous. Les autorités de votre ville ou de votre commune peuvent vous en fournir les adresses. Notre site Internet https://de.trotec.com/shop/ vous informe également sur les autres possibilités de retour que nous avons aménagées. La collecte séparée des appareils électriques et électroniques usagés permet leur réutilisation éventuelle, le recyclage des matériaux constitutifs et les autres formes de recyclage tout en évitant les conséquences négatives pour l'environnement et la santé des produits dangereux qu'ils sont susceptibles de contenir.

Trotec GmbH

Grebener Str. 7

D-52525 Heinsberg

)[phone]

[phone]

[e-mail]

www.trotec.com
