Type de produit	Autoradio marin (récepteur média numérique)
Marque	Boss Audio Systems
Modèle	MGR250B
Alimentation	12 V CC (batterie véhicule)
Consommation maximale	15 A
Fusible	15 A, type ATO
Puissance de sortie audio	60 W x 4 (max)
Impédance des haut-parleurs	4 - 8 Ω
Réponse en fréquence	20 Hz - 20 kHz
Version Bluetooth	5.0 + EDR
Portée Bluetooth	10 m (ligne de vue)
Profils Bluetooth	A2DP, AVRCP
Entrée AUX	Jack 3,5 mm, 0,5 V RMS
Port USB	USB 2.0 haut débit, FAT32, charge 5 V 2 A
Formats audio USB	MP3, WMA
Sortie préampli RCA	2 V RMS
Dimensions (diamètre x profondeur)	96 x 97 mm (3,78 x 3,82 pouces)
Diamètre de découpe	76 mm (3,0 pouces)
Poids	0,32 kg (0,71 lb)
Contenu de l'emballage	1 unité principale, câblage d'installation, accessoires de montage
Entretien	Nettoyer avec un chiffon doux, ne pas immerger dans l'eau
Sécurité	Débrancher la batterie avant installation, utiliser un fusible de 20 A pour le câble d'alimentation prolongé
Réparabilité	Fusible remplaçable par l'utilisateur, autres réparations par un technicien

FOIRE AUX QUESTIONS - MGR250B BOSS

Comment appairer mon téléphone en Bluetooth ?

Allumez l'appareil, le bouton SOURCE clignote en bleu. Sur votre téléphone, activez Bluetooth et sélectionnez "Boss Audio MGR250B". Si un mot de passe est demandé, saisissez "0000". Une fois connecté, le bouton SOURCE devient bleu fixe.

Comment changer de source (Bluetooth, USB, AUX) ?

Appuyez brièvement sur le bouton SOURCE pour basculer entre les sources. La couleur du bouton indique la source : bleu pour Bluetooth, rouge pour AUX, violet pour USB.

Pourquoi mon téléphone ne se connecte-t-il pas automatiquement ?

Assurez-vous que le Bluetooth du téléphone est activé et que l'appareil est allumé. L'appareil se connecte au dernier appareil apparié. Pour forcer la connexion, maintenez le bouton Ⓐ/∞ enfoncé 3 secondes pour déconnecter et relancer l'appairage.

Comment lire de la musique via USB ?

Insérez une clé USB formatée en FAT32 contenant des fichiers MP3 ou WMA. L'appareil bascule automatiquement sur la source USB. Utilisez les boutons ◀◀ et ▶▶ pour naviguer entre les pistes.

Puis-je charger mon téléphone via le port USB ?

Oui, le port USB fournit une sortie de charge de 5 V CC, 2 A. Attention, la charge ne fonctionne pas en mode lecture USB.

Quelle est la procédure d'installation recommandée ?

Débranchez la batterie du véhicule. Découpez un trou de 76 mm de diamètre dans le tableau de bord. Connectez les câbles : jaune (permanent 12 V), rouge (ACC), noir (masse) et les câbles des haut-parleurs. Utilisez un fusible de 20 A sur le câble d'alimentation si prolongé.

Que faire si l'appareil ne s'allume pas ?

Vérifiez le fusible (15 A, type ATO) et remplacez-le si nécessaire. Assurez-vous que les connexions d'alimentation (jaune, rouge, noir) sont correctement branchées et que la batterie est en bon état.

Comment utiliser l'entrée AUX ?

Connectez un câble jack 3,5 mm de votre appareil à l'entrée AUX de l'autoradio. Sélectionnez la source AUX en appuyant sur SOURCE. Le volume se règle avec les touches longues ◀◀ ou ▶▶, mais la sélection des pistes se fait depuis l'appareil source.

L'appareil est-il étanche ?

Cet autoradio est conçu pour un usage marin, mais n'est pas complètement étanche. Évitez de l'immerger dans l'eau. Nettoyez-le avec un chiffon doux et sec.

Comment déconnecter un appareil Bluetooth pour en connecter un autre ?

Maintenez le bouton Ⓐ/∞ enfoncé pendant 3 secondes pour déconnecter l'appareil actuel. L'appareil passe alors en mode d'appairage. Suivez les étapes d'appairage avec le nouvel appareil.

MODE D'EMPLOI MGR250B BOSS

Appairage et connexion Bluetooth

Avant de diffuser de la musique de votre téléphone portable vers l'appareil, vous devez appairer l'appareil avec votre téléphone portable via Bluetooth.

1. Allumez l'appareil. L'appareil basculera automatiquement sur la source Bluetooth et le bouton SOURCE s'allumera en bleu et clignotera. Cela indique que l'appareil n'est pas connecté et qu'il est actuellement en mode d'appairage.
2. Sur votre téléphone portable, activez Bluetooth puis sélectionnez "Boss Audio MGR250B" pour appairer l'appareil avec votre téléphone portable. Si vous devriez saisir le mot de passe, saisissez «0000» sur votre téléphone mobile.
3. Lorsque l'appareil se connecte avec succès à votre téléphone portable, le bouton SOURCE redevient bleu fixe après avoir clignoté. L'appareil se connecte avec succès au dernier appareil apparié chaque fois que les deux sont allumés.

Remarque : Pour vous connecter à un autre appareil, vous devez déconnecter l'appareil actuellement connecté. Appuyez et maintenez Ⓐ/∞ pendant 3 secondes pour déconnecter la connexion Bluetooth actuelle, et l'appareil entrera en mode d'appairage Bluetooth, puis répétez les étapes ci-dessus pour appairer avec un autre appareil.

Montage encastré sans soudure

1. Découpez un trou ( 3,0"/76 mm) dans le tableau de bord de votre véhicule.
2. Fixez l'appareil au tableau de bord comme illustré.

Important! Lorsque vous découpez un trou, assurez-vous que le réservoir d'essence, les conduites de carburant, les conduites hydrauliques et le câblage électrique ne sont pas endommagés.

BOSS® AUDIO SYSTEMS

BOSS Audio Systems

3451 Lunar Court · Oxnard, CA 93030

www.bossaudio.com

805-751-4853 Assistance technique

BLUETOOTH® (Diffusion audio) Lecteur média numérique marine gauge Avec Amplificateur canaux intégré

Félicitations pour la commande du MGR250B. Il a été dessiné, conçu et fabriqué pour le plus haut niveau de performance et de qualité.

Caractéristiques

Bluetooth Version : 5,0 + EDR Profils : A2DP, AVRCP Portée : 33 ft/10 m (line of sight)

Audio

Puissance de sortie : max. 60W x 4 Impédance du haut-parleur : 4 - 8 Ω Réponse en fréquence : 20 Hz-20 kHz Entrée AUX : 0,5V efficace Sortie préampli RCA : 2V efficace

USB

Compatibilité : USB 2.0 (Haut-Débit) Système de fichiers : FAT32 Lecture audio : MP3, WMA Chargement USB : 5V CC, 2A (pas pour

la lecture

Général Alimentation : 12V CC Appel de courant : max. 15A Fusible : Type ATO, 15A Poids unitaire : 0,32 kg (0,71 lb) Découpe de montage (∅) : 3,0°(76mm) Dimensions (∅ x D): 3,78" x 3,82" (96 x 97 mm)

Les spécifications peuvent être modifiées sans préavis.

Manuel de l'Utilisateur Connexion

Ce qui est inclus

Après avoir déballé le lecteur multimédia numérique à jauge marine, vérifiez tout le contenu de l'emballage afin qu'il contienne tous les éléments ci-dessous. S'Il y a de manque, veuillez appeler notre service clients.

• (1) Lecteur média numérique marine gauge

Important

Précautions de sécurité

N'augmentez pas le volume du haut-parleur si fort que vous ne pouvez pas entendre ce qui se passe autour de vous. Soyez prudent ou arrêtez temporairement l'utilisation dans des situations potentiellement dangereuses.

En cas de fumée, de bruit étrange ou d'odeur émise par le produit ou de tout autre signe de fonctionnement anormal apparaissant sur le produit, débranchez le produit de l'alimentation électrique. Arrêtez l'utilisation et contactez votre revendeur ou notre support technique. L'utilisation du produit dans ces conditions peut entraîner des dommages permanents au système.

L'entretien ne doit être effectué que par un technicien. Contactez notre support technique pour toute question de service.

Précautions d'installation

Consultez toujours un installateur professionnel. L'installation doit être effectuée par un professionnel. Contactez notre support technique pour la question d'installation.

Utilisez uniquement les pièces d'installation fournies avec le produit. L'utilisation d'autres méthodes de montage peut annuler la garantie. Avant l'installation, débranchez la borne négative de la batterie du véhicule pour éviter d'endommager le produit, d'incendier et/ou de vous blesser.

Si vous rallongez le câble d'alimentation qui se connecte à la batterie du véhicule, nous vous recommandons de faire passer le câble rallongé vers la batterie à travers une boîte à fusibles (non incluse) d'au moins 20A. Le câble de masse doit être aussi court que possible. Connectez le câble de masse aux parties métalliques de votre véhicule ou à la batterie si votre véhicule n'a pas de cadre de châssis mis à la terre. Si vous étendez le câble de masse à la batterie, utilisez un câble de haute qualité avec un calibre approprié.

Remplacez l'ancien fusible par celui de même calibre. NE PAS utiliser de produits de nettoyage abrasifs sur le produit. NE PAS immerger le produit dans l'eau.

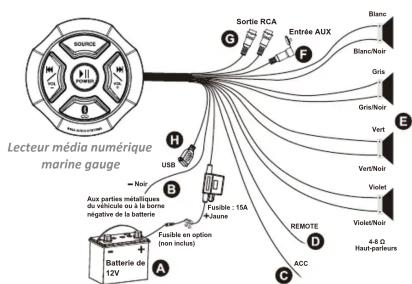


A: Connectez le câble POWER (jaune) à la borne positive de la batterie. Nous vous recommandons de connecter la batterie via un fusible 20A (non inclus).
B: Connectez le câble de GROUND (noir) au cadre métallique de votre véhicule C: Connectez le câble ACC (rouge) au contacteur d'allumage de votre véhicule.
D: Connectez le câble REMOTE (bleu) à votre amplificateur (si disponible).
E: Connectez les câbles des haut-parleurs aux haut-parleurs avec 4-8 Ω. Assurez-vous que les fils des haut-parleurs sont correctement appariés. Ne jamais mettre à la terre ou court-circuiter les câbles des haut-parleurs.
F: À l'aide du câble stéréo de 3,5 mm fourni, connectez la prise d'entrée AUX (3,5 mm) à la prise casque de votre téléphone portable pour la lecture audio.
G: À l'aide d'un câble audio RCA (non inclus), connectez la sortie RCA à votre amplificateur pour la sortie audio.
H: Connectez-vous à un lecteur flash USB pour la lecture audio.

Appuyez et maintenez pour déconnecter le Bluetooth

Sélection des sources

1. Appuyez et maintenez ▶|| pendant 3 secondes pour allumer l'appareil.
2. Appuyez sur le bouton SOURCE pour basculer entre Bluetooth, USB et AUX. Le voyant du bouton SOURCE devient bleu pour Bluetooth, rouge pour AUX et violet pour USB. Assurez-vous que la connexion USB ou AUX est établie. Si un périphérique USB n'est pas inséré et n'a pas de support lisible, la source USB ne sera pas sélectionnée.

Contrôle de lecture

Pour la source USB ou Bluetooth : Pour sélectionner la piste précédente ou suivante, appuyez brièvement sur 🚗 ou 🚗.

Pour augmenter ou diminuer le volume, appuyez longuement sur ◀◀ ou ▶◀ Pour mettre en pause ou reprendre la lecture, appuyez brièvement sur ▶◀ Pour la source AUX :

Pour augmenter ou diminuer le volume, appuyez longuement sur 🐘 ou 🐘 Les boutons de l'appareil ne peuvent pas être utilisés pour sélectionner des chansons ou mettre en pause la lecture.
