MODE D'EMPLOI WarmingDrawer V4000 14 V-ZUG
Merci d'avoir porté votre choix sur l'un de nos produits. Votre nouvel appareil répond aux exigences les plus élevées et son utilisation est des plus simples. Accordez-vous toutefois le temps de lire ce mode d'emploi. Vous vous familiariserez ainsi avec votre appareil, ce qui vous permettra de l'utiliser de manière optimale et sans dérangement.
Tenez compte des consignes de sécurité.
Modifications
Le texte, les illustrations et les données correspondent au niveau technique de l'appareil au moment de la mise sous presse de ce mode d'emploi. Sous réserve de modifications dans le cadre du progrès technique.
Domaine de validité
Ce mode d'emploi est valable pour:
| Désignation du modèle Type Système de mesure | |
| WarmingDrawer V4000 14 | DW4T-34026 60-144 |
| WarmingDrawer V4000 14 | DW4T-34027 60-144 |
| WarmingDrawer V4000 22 | DW4T-34029 60-220 |
| WarmingDrawer V4000 28 | DW4T-34030 60-283 |
| WarmingDrawer V4000 31 | DW4T-34031 60-312 |
Les différences d'exécution sont mentionnées dans le texte.
Table des matières
1 Consignes de sécurité 4
1.1 Symboles utilisés.... 4
1.2 Consignes de sécurité générales.... 4
1.3 Consignes de sécurité spécifiques à l'appareil...
5
1.4 Consignes d'utilisation.... 6
2 Description générale de l'appareil 9
2.1 Structure 9
2.2 Éléments de commande et d'affichage ..... 10
2.3 Ouverture et fermeture du tiroir chauffant..... 11
2.4 Mode veille.... 11
2.5 Utilisation.... 12
2.6 Démarrage différé.... 12
2.7 Mode Sabbat.... 13
2.8 Exemples de chargement.... 14

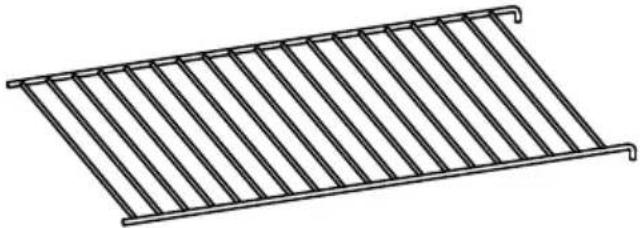

2.9 Grille.... 15
3 Modes de cuisson 16
3.1 Chauffer de la vaisselle de table et de service ...
16
3.2 Chauffer des tasses 16
3.3 Maintenir des plats au chaud.... 17
3.4 Préparation de yaourt 18
3.5 Favori 18
4 Utilisations 19
4.1 Possibilités d'utilisation.... 19
4.2 Cuire à basse température.... 21
5 Entretien et maintenance 22
5.1 Procédure.... 22
5.2 Nettoyage extérieur 22
5.3 Nettoyage de l'intérieur 22
6 Eliminer soi-même des pannes 22
6.1 Que faire lorsque.... 22
7 Accessoires et pièces de rechange 24
8 Caractéristiques techniques 24
8.1 Dimensions extérieures 24
8.2 Raccordement électrique.... 24
9 Élimination 24
10 Index 25
12 Service et assistance 27
11 Notes 26
1 Consignes de sécurité
1.1 Symboles utilisés
Des réparations incorrectes peuvent entraîner des dangers imprévisibles pour l'utilisateur, pour lesquels le fabricant décline toute responsabilité. Les réparations doivent être effectuées uniquement par des spécialistes agréés, sinon aucune garantie ne peut être accordée pour les dommages ultérieurs.
Ce symbole est utilisé pour toutes les consignes importantes concernant la sécurité.
Le non-respect de ces consignes peut causer des blessures et endommager l'appareil ou l'installation!
Informations et consignes dont il faut tenir compte.
Informations concernant l'élimina- tion de l'appareil
Informations concernant le mode d'emploi
- Indique les étapes de travail à réaliser les unes après les autres.
- Décrit la réaction de l'appareil à l'étape de travail réalisée.
- Indique une énumération.
1.2 Consignes de sécurité générales
- Ne mettre l'appareil en service qu'après avoir lu le mode d'emploi.
- Ce type d'appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes sans expérience et/ou connaissances en la matière, si elles sont sous surveillance ou ont pu bénéficier d'instructions quant à une utilisation en toute sécurité de l'appareil et qu'elles ont bien compris les risques inhérents à son utilisation. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et les opérations d'entretien à effectuer par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.
- Si l'appareil n'est pas équipé d'un câble de raccordement électrique avec une fiche ou d'autres dispositifs de coupure du secteur présentant sur chacun des pôles un intervalle de coupure conforme aux conditions de la catégorie de surtension III pour une déconnexion complète, il faut intégrer dans l'installation
électrique fixe un disjoncteur conformément aux règles d'installation.
- Si le câble de raccordement électrique de l'appareil est endommagé, son remplacement doit être effectué par le fabricant ou son service après-vente ou par une personne présentant une qualification analogue afin d'éviter tout danger.
1.3 Consignes de sécurité spécifiques à l'appareil
- AVERTISSEMENT: pendant son fonctionnement, l'appareil ainsi que ses parties accessibles deviennent brûlants. Veillez à éviter tout contact avec les éléments de chauffage.
- Les enfants de moins de 8 ans doivent être tenus éloignés, à moins qu'ils ne soient sous surveillance permanente.
- Ce type d'appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes sans expérience et/ou connaissances
en la matière, si elles sont sous surveillance ou ont pu bénéficier d'instructions quant à l'utilisation sûre de l'appareil et si elles ont bien compris les risques inhérents à son utilisation. Cet appareil n'est pas un jouet. Le nettoyage et les opérations d'entretien à effectuer par l'utilisateur ne doivent pas être réalisés par des enfants sans surveillance.
- AVERTISSEMENT: les parties accessibles peuvent devenir brûlantes lors de l’utilisation. Tenez les jeunes enfants éloignés de l’appareil.
- Le tiroir chauffant et son contenu deviennent chauds.
- N'utilisez jamais d'appareil de nettoyage à vapeur.
- AVERTISSEMENT: si une fissure apparaît sur la surface, il faut mettre l'appareil hors service et le débrancher du secteur afin d'éviter tout risque d'électrocution.
1.4 Consignes d'utilisation
Installation de l'appareil
- L'installation doit impérativement être exécutée par un personnel qualifié.
- Toutes les étapes doivent être réalisées en intégralité, dans l'ordre et contrôlées. Pour les appareils entièrement intégrés, la façade de meuble doit être correctement montée avant la mise en service, car les pièces métalliques situées sous la façade deviennent chaudes durant l'utilisation.
- Les raccordements électriques doivent être réalisés par un personnel qualifié, selon les directives et les normes relatives aux installations à basse tension et conformément aux prescriptions des entreprises locales d'électricité.
- Un appareil prêt à brancher doit uniquement être raccordé à une prise de courant de sécurité installée conformément aux prescriptions. Dans l'installation domestique, un dispositif de séparation réseau sur tous les pôles avec un intervalle de coupure de 3 mm est à prévoir. Les interrupteurs, les dispositifs enfichables, les automates LS et les fusibles librement accessibles après l'installation de l'appareil et qui déclenchent tous les conducteurs polaires valent comme disjoncteurs admis. Une mise à la terre correcte et des conducteurs neutres et de protection posés séparément garantissent un fonctionnement sûr et sans dérangement. Après le montage, tout contact avec des pièces conductrices de tension et des lignes isolées doit être impossible. Contrôlez les installations anciennes.

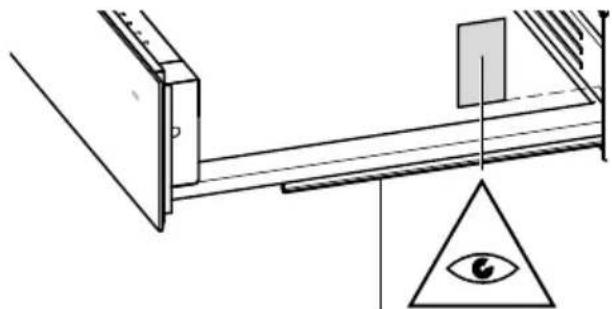

- La plaque signalétique fournit les informations relatives à la tension secteur, au type de courant et à la protection par fusible nécessaires.
- Une réparation parfaite ne peut être garantie que s'il est possible de déposer l'ensemble de l'appareil sans destruction à tout moment.
Avant la première mise en service
- L'appareil doit être installé et raccordé au réseau électrique en se conformant strictement à la notice d'installation fournie séparément. Pour les appareils entièrement intégrés, la façade de meuble doit être correctement montée avant la mise en service, car les pièces métalliques situées sous la façade deviennent chaudes durant l'utilisation. Faites effectuer les travaux nécessaires par un installateur ou un électricien agréé.
Utilisation conforme à l'usage prévu
- Cet appareil peut être utilisé pour la préparation de plats dans un cadre domestique. Le tiroir chauffant ne doit en aucun cas être utilisé pour faire flamber un mets ou le faire chauffer avec une grande quantité de graisse! Nous déclinons toute responsabilité en cas de dommages résultant d'une utilisation incorrecte ou inadéquate.
- N'utilisez jamais l'appareil pour faire sécher des animaux, des textiles ou du papier!
- N'utilisez pas l'appareil pour chauffer une pièce.
- Toute réparation, modification ou manipulation sur ou dans l'appareil, en particulier sur des pièces sous tension, doit uniquement être effectuée par le fabricant, son service après-vente ou une personne possédant une qualification analogue. Des réparations non conformes peuvent provoquer de graves accidents, des dommages sur l'appareil et l'installation, ainsi que des dysfonctionnements. En cas d'anomalie
de fonctionnement de l'appareil ou de demande de réparation, veuillez vous reporter aux indications figurant dans le chapitre «Service et assistance». Si besoin, adressez-vous à notre service après-vente.
- Seules des pièces de rechange d'origine doivent être employées.
- Conservez soigneusement le mode d'emploi afin de pouvoir vous y référer à tout moment.
- Cet appareil est conforme aux règles techniques reconnues ainsi qu'aux consignes de sécurité en vigueur. Son utilisation correcte reste cependant la condition indispensable pour éviter les dommages et les accidents. Veuillez observer les consignes figurant dans le présent mode d'emploi.
Utilisation
- Si l'appareil présente des dommages visibles, ne le mettez pas en service et adressez-vous à notre service après-vente.
- Au moindre dysfonctionnement constaté, débranchez l'appareil du secteur.
- Avant de fermer le tiroir chauffant, assurez-vous qu'aucun corps étranger ou aucun animal ne s'y trouve.
- Ne conservez pas dans le tiroir chauffant d'objets pouvant présenter un danger en cas de mise en marche involontaire. Ne placez jamais dans le tiroir chauffant des aliments ou matériaux sensibles à la chaleur ou inflammables, tels que produits de nettoyage, sprays pour four, etc.
Attention, risque de brûlure!
- L'appareil devient chaud durant l'utilisation.
- L'appareil ne doit pas être mis en service si la façade de meuble n'est pas correctement montée.
- Une fois arrêté, l'appareil reste chaud pendant encore un certain temps et sa température redescend lentement à la température ambiante. Attendez que l'appareil ait refroidi avant d'effectuer des travaux de nettoyage, par exemple.
- La graisse et l'huile surchauffées s'enflamment facilement. Il est dangereux de faire chauffer de l'huile dans le tiroir chauffant pour rôtir de la viande (à évi-ter absolument). N'essayez jamais d'éteindre de l'huile ou de la graisse enflammée avec de l'eau. Risque d'explosion! Étouffez les flammes à l'aide d'une couverture d'extinction et maintenez les portes et les fenêtres fermées.
- Les aliments réchauffés ne doivent pas être arrosés de spiritueux (cognac, whisky, eau-de-vie, etc.). Risque d'explosion!
- Ne laissez pas l'appareil sans surveillance lorsque vous faites sécher des herbes, du pain, des champignons, etc. Une dessiccation excessive pourrait provoquer un incendie.
- Si vous remarquez de la fumée dégagée par un incendie supposé de l'appareil ou dans le tiroir chauffant, gardez le tiroir fermé et interrompez l'alimentation électrique.
- Les accessoires placés dans le tiroir chauffant deviennent chauds. Utilisez des gants de protection ou des maniques.
Attention, risque de blessure!
- Veillez à ce que personne n'introduise les doigts dans le tiroir. Il y a risque de blessure si vous déplacez le tiroir. Soyez particulièrement vigilant(e) en présence d'enfants.
- Lorsque le tiroir est ouvert, il y a risque de trébuchement ou de coïncement! Ne vous asseyez ou ne vous appuyez pas sur le tiroir, ne posez pas d'objets dessus.
Attention, danger de mort!
- Les emballages comme les films en plastique et le polystyrène peuvent être dangereux pour les enfants. Risque d'asphyxie! Gardez les éléments d'emballage hors de la portée des enfants.
Prévention des dommages sur l'appareil
- N'utilisez pas d'ustensiles qui pourraient rouiller dans le tiroir chauffant.
- La découpe avec des couteaux ou des mollettes dans le tiroir occasionne des dommages visibles.
- Laissez le tiroir quelque peu ouvert jusqu'à ce que l'appareil ait refroidi afin d'éviter la corrosion.
- Lors du nettoyage, veillez à ce que de l'eau ne pénètre pas dans l'appareil. Utilisez un chiffon humide. N'aspergez jamais l'intérieur ou l'extérieur de l'appareil avec de l'eau. Toute pénétration d'eau endommage l'appareil.
- Ne tirez jamais sur le tiroir.
2 Description générale de l'appareil

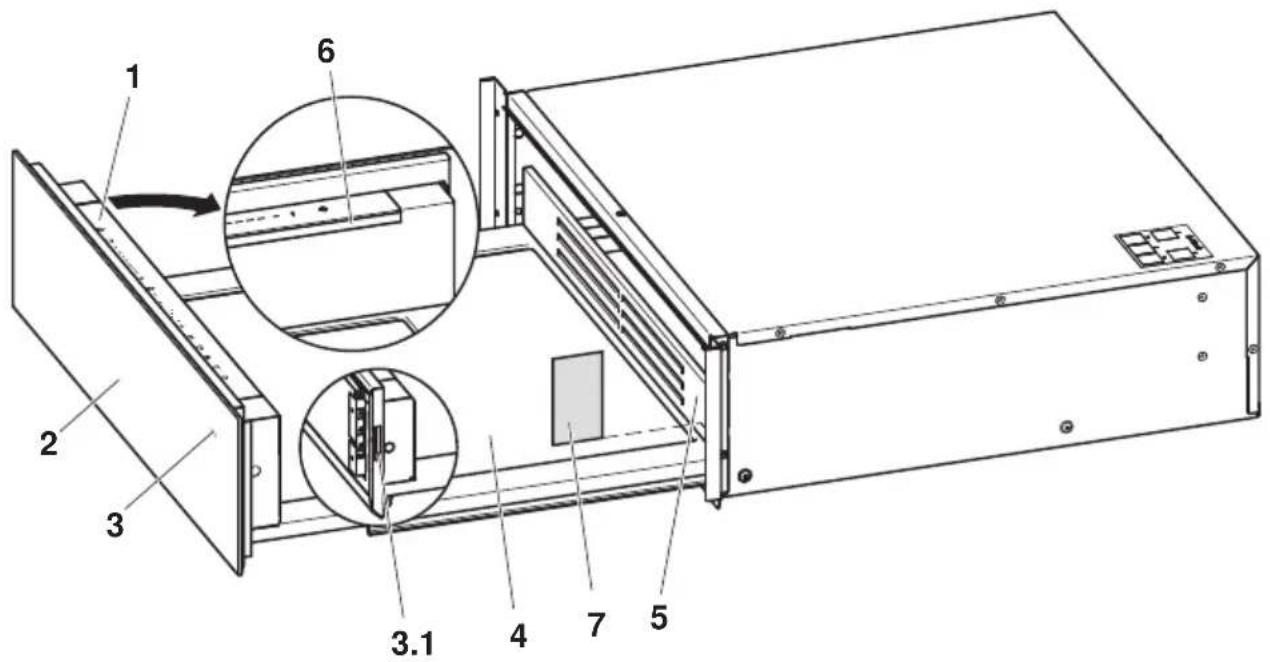

2.1 Structure
Le tiroir chauffant sert à chauffer la vaisselle et à maintenir les plats au chaud.
1 Panneau de commande ▶ effleurer la touche pour la mise en marche
2 Façade de tiroir ▶ le tiroir s'ouvre et se ferme en appuyant légèrement sur la façade du tiroir (système Push & Pull)
3 Témoin lumineux de l'indicateur ▶ s'allume en fonctionnement lorsque le tiroir est de fonctionnement fermé
3.1 Témoin lumineux de l'indicateur de fonctionnement (appareils entièrement intégrés uniquement)
▶ clignote à intervalles réguliers en fonctionnement lorsque le tiroir est ouvert ou en mode de démarrage différé actif lorsque le tiroir est fermé
▶ est éteint en mode veille
4 Plaque chauffante ▶ devient chaude durant l'utilisation
5 Tôle de ventilateur ▶ ouvertures de sortie de l'air chauffé
6 Éclairage intérieur ▶ s'allume lorsque le tiroir est ouvert
7 Plaque signalétique ▶ Caractéristiques techniques

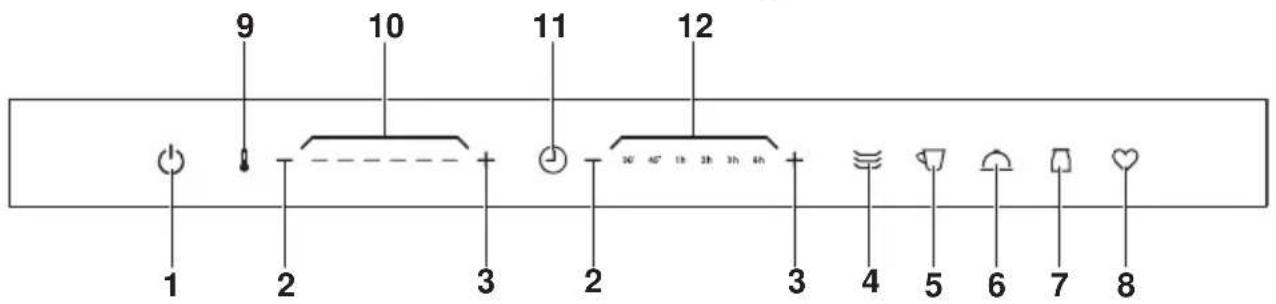

2.2 Éléments de commande et d'affichage
1 Marche/Arrêt
2 Réduction de la température ou de la durée
3 Augmentation de la température ou de la durée
4 Mode de cuisson Chauffage de la vaisselle de table et de service
5 Mode de cuisson Chauffage des tasses et des verres
6 Mode de cuisson Maintien des plats au chaud
7 Mode de cuisson Préparation de yoghourt
8 Mode de cuisson Favori
9 Température
10 Affichage de la température (réglage en cours)
11 Durée
12 Affichage de la durée (réglage en cours)
Les températures se réfèrent à la surface de la plaque chauffante dans l'appareil vide. Vos propres mesures peuvent être imprécises et ne se prêtent donc pas à une vérification de la précision de la température.
L'appareil chauffe uniquement lorsque le tiroir chauffant est bien fermé.

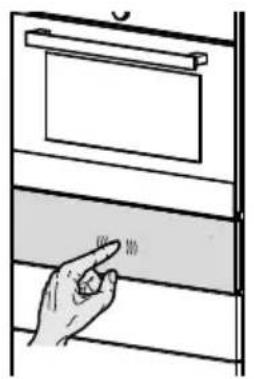

2.3 Ouverture et fermeture du tiroir chauffant
- Appuyer avec la main au centre de la façade du tiroir.
- Le tiroir s'ouvre.
▶ Repousser la façade du tiroir avec la main au centre.
- Le tiroir rentre et se ferme.

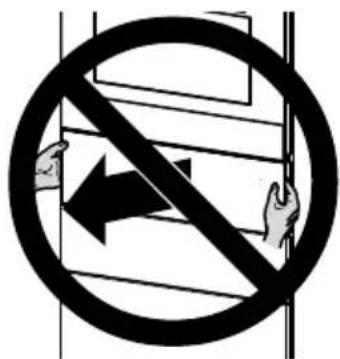

Ne tirez jamais sur le tiroir.
Le système de fermeture serait endommagé (système Push & Pull).
2.4 Mode veille
Le mode veille correspond à l'état du tiroir lorsque la fonction est temporairement désactivée, elle peut être réactivée à tout moment et sans préparation ou longue attente. Elle est prête à l'utilisation après ouverture du tiroir. Cet état est indiqué par l'indicateur lumineux atténué de la touche ⏻Après effleurement de la touche ,appareil est en marche et le mode de cuisson souhaité peut être sélectionné.
Fonctionnement
Le tiroir chauffant est équipé d'un circuit de sécurité qui commute le tiroir en mode veille après douze heures maximum de fonctionnement continu.
Désactivation du «mode veille»
La touche ⏻ est atténuée.
▶ Effleurer
- La touche est allumée.
- La valeur proposée s'allume.
Le mode de cuisson souhaité peut être réglé.
Le panneau de commande doit être exempt de salissures et de liquides. Lavez-vous et séchez-vous les mains. Sinon, les touches ne réagissent pas ou des commutations imprévues peuvent se produire.

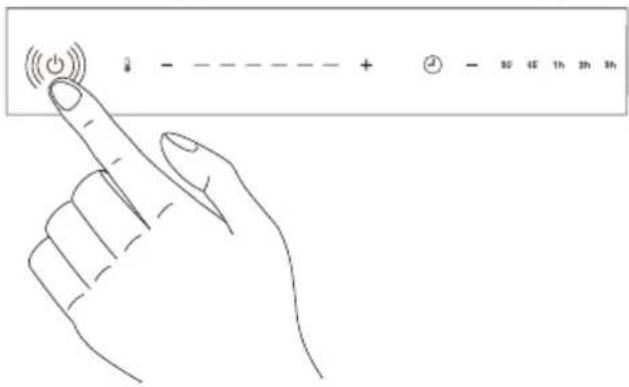

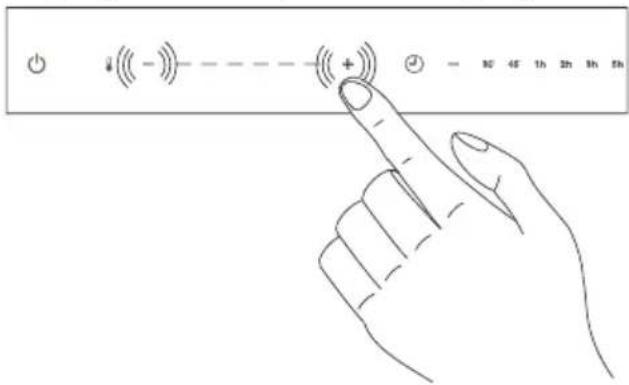

▶ Mettre le tiroir en marche en effleurant la touche
▶ Effleurer ou autant que nécessaire pour régler la température et la durée souhaitées ou sélectionner l'un des quatre modes de cuisson programmés avec préréglages modifiables de la température et de la durée.
▶ Fermer le tiroir.
- Démarrage du fonctionnement, l'indicateur de fonctionnement s'allume lorsque le tiroir est fermé.
▶ Le fonctionnement s'interrompt dès que le tiroir est ouvert.
- L'indicateur de fonctionnement clignote lorsque le tiroir est ouvert.
- Fermer le tiroir pour poursuivre le programme.
- Après l'écoulement de la durée réglée, un signal acoustique retentit.
- La touche est atténuée en mode veille.
À la fin du fonctionnement ou après effleurement de la touche ⏻l'éclairage intérieur du tiroir ouvert s'éteint automatiquement au bout de 5 minutes. Il est réactivité par effleurement de la touche ⏻ou la fermeture/ouverture du tiroir.
Pour arrêter l'appareil avant terme le cas échéant: maintenir pressée la touche pendant 1 seconde.
- La fonction est activée dès que le doigt est enlevé.
- La touche est atténuée en mode veille.
- L'affichage de température s'éteint, ainsi que celui de durée et/ou programme le cas échéant.
Ne laissez pas le tiroir chauffant sans surveillance trop longtemps lorsqu'il est en mode continu. De grandes durées de maintien au chaud entraînent un séchage, voire une combustion spontanée des aliments.
Le tiroir chauffant est équipé d'un circuit de sécurité qui commute le tiroir en mode veille après douze heures maximum de fonctionnement continu.
2.6 Démarrage différé
Le démarrage différé est actif lorsque, avec un mode de cuisson sélectionné, une durée de fonctionnement et une durée de report du démarrage sont définies.
L'appareil se met en marche après écoulement de la durée du démarrage différé et s'arrête de nouveau, une fois la durée de fonctionnement écoulée.
Avant de régler le démarrage différé
- Placer la vaisselle ou l'aliment à cuire dans le tiroir chauffant.
- Sélectionner le mode de cuisson souhaité.
▶ Régler la température et la durée.

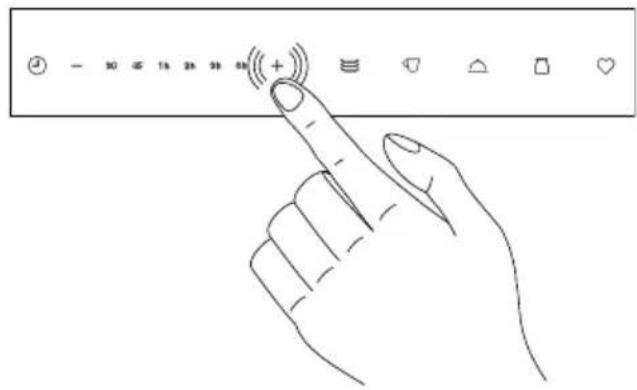

Activer le démarrage différé
- Maintenir le doigt sur la touche + pour la durée (5 secondes).
- cli - 30° 45° 1h 2h 3h 6h + gnote.
▶ Régler la durée du démarrage différé souhaitée avec la touche — ou . +
- L'indicateur du démarrage différé sélectionné clignote.
▶ Fermer le tiroir.
- Lorsque le démarrage différé est activé, l'indicateur de fonctionnement clignote jusqu'au démarrage du fonctionnement. L'indicateur de fonctionnement est allumé après le démarrage automatique.
En mode Sabbat, une durée de fonctionnement de 72 heures maximum peut être réglée. Le circuit de sécurité et les témoins lumineux sont désactivés en mode Sabbat, excepté en cas de défaillance. Les plats dans le tiroir chauffant sont chauffés et maintenus au chaud sans avoir à commander l'appareil.
Activer le mode Sabbat
- Maintenir le doigt sur la touche ⏻10 secondes).
- La fonction est activée dès que le doigt est enlevé.
- Les affichages de durée et de température s'allument 3 fois brièvement.
- Le mode Sabbat est activé.
Arrêter le mode Sabbat
- Maintenir le doigt sur la touche (10 secondes).
- La fonction est activée dès que le doigt est enlevé.
- Les affichages de durée et de température s'allument 3 fois brièvement.
– Le mode Sabbat est désactivé.

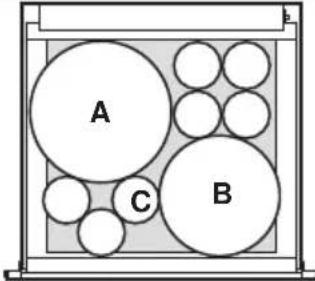

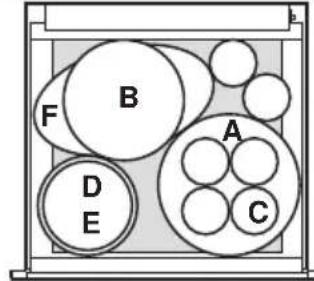

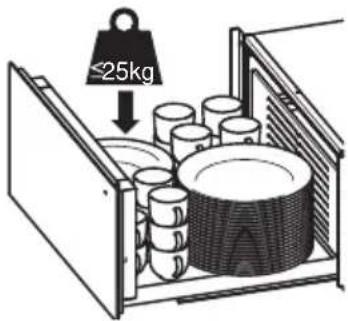

2.8 Exemples de chargement
Le chargement maximal dépend du poids de votre plat et de votre vaisselle.
| Hauteur de l'appareil | Assiettes Vaisselle de table Couverts | |||||
 |  |  | ||||
| 283/312 mm | A | 40 pcs | A, B, C | 20 pcs de chaque | A, B, CD, EF | 12 pcs de chaque1 pce de chaque2 pcs |
| 220 mm | A | 30 pcs | A, B, C | 15 pcs de chaque | A, B, CD, EF | 10 pcs de chaque1 pce de chaque2 pcs |
| 162 mm | A | 20 pcs | A, B, C | 10 pcs de chaque | A, B, CD, EF | 8 pcs de chaque1 pce de chaque1 pcs |
| 144 mm | A | 14 pcs | A, B, C | 6 pcs de chaque | A, B, CD, E, F | 4 pcs de chaque1 pce de chaque |
| A Assiette 27 cm D Saladier 17 cmB Assiette à soupe 23 cm E Saladier 19 cmC Tasse 9 cm F Plat 34 cm | ||||||
Charge maximale
Le tiroir chauffant peut être chargé de 25 kg au maximum. Si cette charge est dépassée, l'appareil risque d'être endommagé.


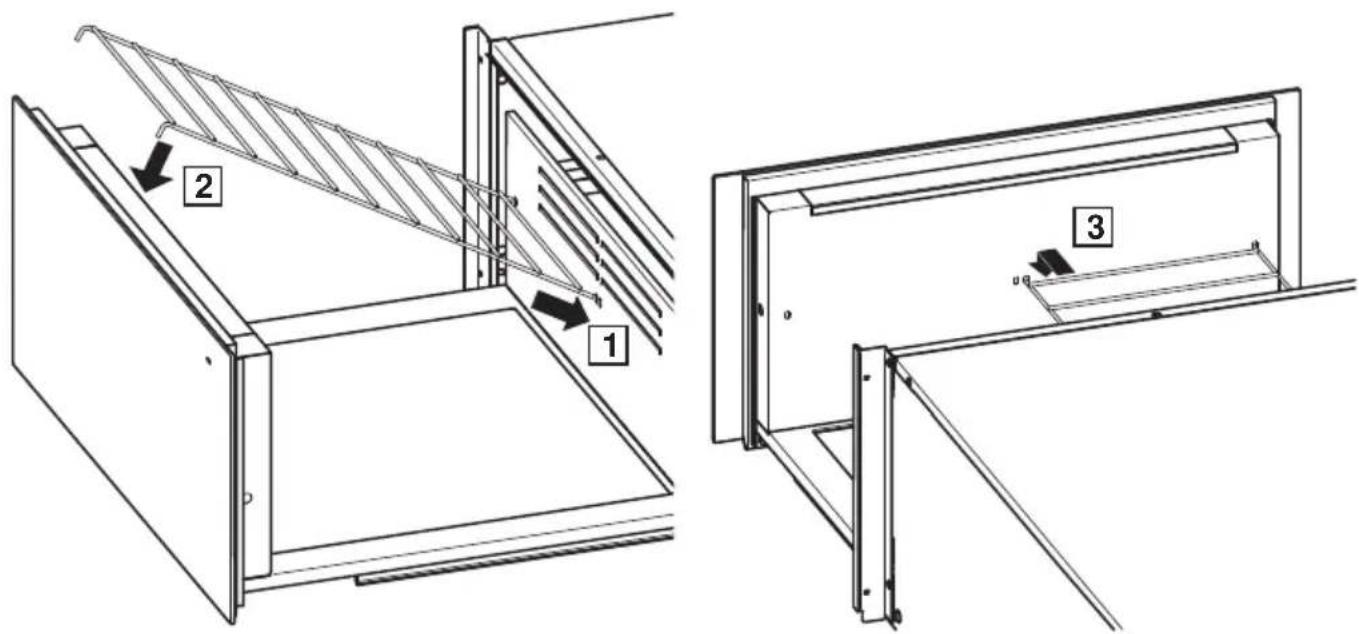

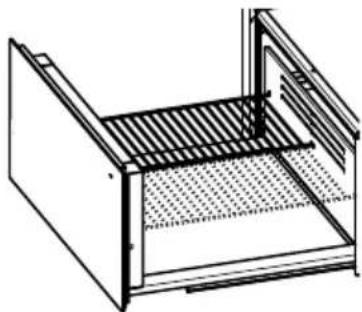

La surface de chargement des modèles DW4T-34030 et DW4T-34031 peut être agrandie à l'aide de la grille fournie. Ceci peut être utile lorsque des aliments sont maintenus au chaud dans différents plats. La grille peut être insérée à gauche ou à droite.
Vous pouvez acheter une grille supplémentaire auprès du service après-vente ou sur vzug.com.
3.1 Chauffer de la vaisselle de table et de service
Répartir si possible la vaisselle sur toute la surface de la plaque chauffante. La durée de chauffage dépend du matériau et de l'épaisseur de la vaisselle, mais aussi de la quantité, de la hauteur et de la disposition des éléments. Les grandes piles d'assiettes se réchauffent plus lentement que des assiettes individuelles.
Ne pas placer de grandes plaques debout devant les fentes d'aération. Elles recouvrent les ouvertures de sortie d'air chaud. La vaisselle n'est pas chauffée de manière homogène.
- Placer la vaisselle dans le tiroir.
▶ Effleurer la touche ≡
- Les valeurs proposées s'allument. ⚡ - ———— + ⏻ - 30' 45' 1h 2h 3h 6h +
▶ Fermer le tiroir.
– L'indicateur de fonctionnement s'allume.
- L'appareil chauffe.
Pour de la vaisselle pour 6 personnes, le chauffage dure env. 45 minutes.
Retirer la vaisselle
La vaisselle chauffée se refroidit très vite. La retirer juste avant utilisation.
▶ Ouvrir le tiroir à la fin du mode de cuisson.
▶ Effleurer pour arrêter l'appareil.
▶ Retirer la vaisselle avec des gants de protection ou des maniques.
Risque de brûlure! La surface de la plaque chauffante est très chaude. Les pièces de vaisselle situées à l'extérieur chauffent plus que celles situées au milieu. Retirez toujours la vaisselle avec des gants de protection ou des maniques.
3.2 Chauffer des tasses
La durée de chauffage dépend du matériau et de l'épaisseur de la vaisselle, mais aussi de la quantité, de la hauteur et de la disposition des éléments. Les tasses hautes et les verres empilés chauffent plus lentement que des tasses ou des verres placés individuellement.
Ne pas placer de vaisselle devant les fentes d'aération. Elle recouvre les ouvertures de sortie d'air chaud. La vaisselle n'est pas chauffée de manière homogène.
Risque de brûlure! Pour des tasses et des verres, sélectionnez au maximum le mode de cuisson afin d'éviter des brûlures.
- Placer les tasses ou les verres dans le tiroir chauffant.
▶ Effleurer la touche
- Les valeurs proposées s'allument. ⚡ - ———— + ⏻ - 30' 45' 1h 2h 3h 6h +
▶ Fermer le tiroir.
– L'indicateur de fonctionnement s'allume.
- L'appareil chauffe.
Pour des tasses pour 6 personnes, le chauffage dure env. 30 minutes.
▶ Ouvrir le tiroir à la fin du mode de cuisson.
▶ Effleurer pour arrêter l'appareil.
▶ Retirer la vaisselle avec des gants de protection ou des maniques.
Risque de brûlure! La surface de la plaque chauffante est très chaude. Les pièces de vaisselle situées à l'extérieur chauffent plus que celles situées au milieu. Retirez toujours la vaisselle avec des gants de protection ou des maniques.
3.3 Maintenir des plats au chaud
Ce mode de cuisson sert à maintenir au chaud des plats directement après leur préparation et non à réchauffer des plats refroidis. Ne placez jamais de casseroles ni de poêles chaudes directement du plan de cuisson sur la plaque chauffante. La plaque chauffante risque d'être endommagée. Sélectionnez uniquement le mode de cuisson pour maintenir au chaud.
- Placer la vaisselle dans le tiroir.
▶ Effleurer et préchauffer l'appareil pendant 15 minutes. - Placer les aliments dans la vaisselle préchauffée.
Remplissez les récipients de sorte que rien ne déborde.
Recouvrez les aliments d'un couvercle résistant à la chaleur ou de papier aluminium. Les plats non recouverts sèchent à la surface.
Nous recommandons de ne pas maintenir les plats au chaud plus d'une heure.
▶ Fermer le tiroir.
– L'indicateur de fonctionnement s'allume.
- L'appareil chauffe.
▶ Ouvrir le tiroir à la fin du mode de cuisson.
▶ Effleurer pour arrêter l'appareil.
▶ Retirer la vaisselle avec des gants de protection ou des maniques.
Risque de brûlure! La surface de la plaque chauffante est très chaude. Les pièces de vaisselle situées à l'extérieur chauffent plus que celles situées au milieu. Retirez toujours la vaisselle avec des gants de protection ou des maniques.
Aliments adaptés
Garnitures, volaille, légumes, poisson, viande, sauces, soupes
3.4 Préparation de yaourt
- Placer les verres ou le saladier contenant le lait préparé avec du yaourt dans le tiroir chauffant.
▶ Effleurer la touche
- Les valeurs proposées s'allument. ⚠ - — — — — + ⏻ - 30° 45' 1h 2h 3h 6h +
▶ Fermer le tiroir.
– L'indicateur de fonctionnement s'allume.
- L'appareil chauffe.
- Ouvrir le tiroir à la fin du mode de cuisson.
- Effleurer pour arrêter l'appareil.
- Laisser refroidir le yaourt pendant plusieurs heures dans le tiroir, puis le conserver au réfrigérateur.
3.5 Favori
Si vous utilisez fréquemment une température et une durée spécifiques, vous pouvez les mémoriser en favori.
Régler un favori
▶ Effleurer .
- Les valeurs proposées s'allument. ⚫ - ———— + ⏻ - 30' 45' 1h 2h 3h 6h +
- Sélectionner la température et la durée souhaitées en effleurant ou .
- Maintenir le doigt sur la touche (5 secondes).
- Les réglages sont enregistrés.
Démarrer un favori
▶ Effleurer .
- Les valeurs réglées s'allument.
▶ Fermer le tiroir chauffant.
– L'indicateur de fonctionnement s'allume.
– L'appareil chauffe.
- Ouvrir le tiroir à la fin du mode de cuisson.
- Effleurer pour arrêter l'appareil.
Risque de brûlure! La surface de la plaque chauffante est très chaude. Les pièces de vaisselle situées à l'extérieur chauffent plus que celles situées au milieu. Retirez toujours la vaisselle avec des gants de protection ou des maniques.
4 Utilisations
4.1 Possibilités d'utilisation
Ce tableau présente différents usages du tiroir chauffant.
▶ Régler le niveau souhaité.
- Préchauffer la vaisselle conformément au tableau ci-dessous.
| Niveau Duréeapproximative | Aliments/Vaiselle Remarque | ||
| ↓ — — — — + | j — 30 45 1h 2h 3h 6h + - max. | Faire lever de la pâte Recouvrir d'un linge humide, dans la vais-selle appropriée | |
| j — 30 45 1h 2h 3h 6h + | Décongeler des aliments surgelés délicats,p. ex. tartes à la crème,beurre, saucisses, fromage | Les laisser emballer | |
| j — 30 45 1h 2h 3h 6h + | Préparer du yaourt Possible | dans plu-sieurs petits réci-pients ou dans un grand, ne pas recou-vrir | |
| ↓ — — — — + | j — 30 45 1h 2h 3h 6h +Prolonger s'il le faut jusqu'à max. | Maintenir des œufs au chaud,p. ex. œufs durs, œufs brouillés | Préchauffer la vais-selle, couvrir les ali-ments |
| j — 30 45 1h 2h 3h 6h + | Décongeler les aliments surgelés,p. ex. viande, gâteaux | Les laisser emballer | |
| ↓ — — — — + | j — 30 45 1h 2h 3h 6h + - | Préchauffer des récipients pour boire,p. ex. tasses à espresso | Utiliser uniquement de la vaisselle appro-priée |
| j — 30 45 1h 2h 3h 6h + | Faire fondre du chocolat Dans la vaisselle ap-propriée, ne pas re-couvrir | ||
| j — 30 45 1h 2h 3h 6h + | Dissoudre de la gélatine Dans la vaisselle ap-propriée, ne pas re-couvrir | ||
| j — 30 45 1h 2h 3h 6h + - max. | Maintenir des aliments déli-cats au chaud,p. ex. viande cuite à basse température | Préchauffer la vais-selle, couvrir les ali-ments | |
4 Utilisations
| Niveau Duréeapproximative | Aliments/Vaiselle Remarque | ||
| - - - - - - + | 1 - 30° 45' 1h 2h 3h 6h +- max.2 - 30° 45' 1h 2h 3h 6h + | Maintenir des plats au chaud ou les réchauffer, p. ex. omelettes, crêpes, galettes, tacos, tortillas, faji-tas | Préchauffer la vais-selle, couvrir les ali-ments |
| 1 - 30° 45' 1h 2h 3h 6h +- max.2 - 30° 45' 1h 2h 3h 6h + | Maintenir des plats au chaud, p. ex. rôti, sauces | Préchauffer la vais-selle, couvrir les ali-ments | |
| 1 - 30° 45' 1h 2h 3h 6h +- max.2 - 30° 45' 1h 2h 3h 6h + | Maintenir des boissons au chaud | Préchauffer la vais-selle le cas échéant | |
| 1 - 30° 45' 1h 2h 3h 6h + | Maintenir du pain au chaud, p. ex. toasts, petits pains | Placer les aliments di-rectement sur la plaque chauffante, ne pas recouvrir | |
| 1 - 30° 45' 1h 2h 3h 6h + | Réchauffer des gâteaux secs, p. ex. streusel, muffins | Préchauffer la vais-selle le cas échéant | |
| - - - - - - + | 1 - 30° 45' 1h 2h 3h 6h +- max.2 - 30° 45' 1h 2h 3h 6h + | Chauffer la vaisselle de ser-vice, p. ex. assiettes creuses ou plates, saladiers, plats, sau-cières | Répartir si possible la vaisselle sur toute la surface pour qu'elle chauffe plus rapide-ment |
| 1 - 30° 45' 1h 2h 3h 6h +- max.2 - 30° 45' 1h 2h 3h 6h + | Maintenir des boissons au chaud | Préchauffer la vais-selle, couvrir les bois-sons le cas échéant | |
| 1 - 30° 45' 1h 2h 3h 6h +Prolonger s'il le faut jusqu'à max.2 - 30° 45' 1h 2h 3h 6h + | Sécher Placer les fruits pré- | parés et coupés en petits morceaux sur la grille, retourner si be-soin | |
| - - - - - - - + | 1 - 30° 45' 1h 2h 3h 6h +- max.2 - 30° 45' 1h 2h 3h 6h + | Cuisson à basse tempéra-ture | Préchauffer la vais-selle |
| - - - - - - - + | 1 - 30° 45' 1h 2h 3h 6h + | Serviettes chaudes et hu-mides pour les utilisations bien-être | Humidifier la serviette, la plier ou la rouler et la placer directement sur la plaque chauf-fante. Utiliser uniqu-ment des serviettes en fibres végétales, pas de synthétiques! |
4.2 Cuire à basse température
Le réglage convient pour cuire à basse température et poursuivre la
cuisson de pièces de viande de qualité (bœuf, veau, porc, agneau), de petite à moyenne taille et de 6 cm de diamètre maximum. Pour les gros morceaux de viande, nous recommandons de les préparer au four ou au cuiseur à vapeur combiné.
En augmentant la durée de cuisson à une température inférieure, la viande reste juteuse et tendre.
Préparation
La viande doit être saisie avant d'être cuite à basse température.
▶ Utiliser de la vaisselle adaptée en verre, porcelaine ou céramique.
▶ Préchauffer le tiroir, avec un plat, au niveau . ⚠ - ———— +
▶ Dans une poêle, faire chauffer un peu de matière grasse à feu vif.
▶ Saisir la viande.
La durée de saisie ci-après est calculée à partir du moment où la viande est placée dans la matière grasse très chaude.
Plat Saisie sur le plan de cuisson Poursuite de la cuisson
dans l'appareil
| Petits morceaux de viande | ||
| Petites escalopes 2-3 minutes sur tous les côtés | + pendant- 30' 45' 1h 2h 3h 6h + - 30' 45' 1h 2h 3h 6h + | |
| Steaks, médaillons 1-2 minutes par face pendant | + - 30' 45' 1h 2h 3h 6h + - 30' 45' 1h 2h 3h 6h + | |
Morceaux de viande de taille moyenne
| Filet d'agneau (env. 150-300g) | 2-3 minutes par face pendant | + |
| - 30' 45' 1h 2h 3h 6h + | ||
| Filet de porc (400-600g) | 4-6 minutes sur tous les côtés | + pendant |
| - 30' 45' 1h 2h 3h 6h + | ||
| - 30' 45' 1h 2h 3h 6h + | ||
| Filet de bœuf/veau, carré de porc (jusqu'à 900 g) | 12-15 minutes sur tous les côtés | + pendant |
| - 30' 45' 1h 2h 3h 6h + | ||
| - 30' 45' 1h 2h 3h 6h + |
- Placer la viande dans le plat préchauffé dans le tiroir pour poursuivre la cuisson.
- Placer un couvercle sur le plat.
La viande cuite à basse température n'est pas aussi chaude que la viande rôtie de manière conventionnelle. Servez les sauces très chaudes. Durant les 45 à 60 dernières minutes, placez également les assiettes dans le tiroir chauffant.
Pour maintenir la viande cuite à basse température au chaud, retournez au niveau — — — — — + une fois la cuisson terminée. Les petits morceaux de viande peuvent être maintenus au chaud jusqu'à 45 minutes, les gros morceaux jusqu'à 2 heures.
5 Entretien et maintenance
5.1 Procédure
Nettoyez le tiroir uniquement lorsqu'il est arrêté en mode veille.
N'utilisez pas de nettoyeur haute pression ni d'appareil de nettoyage à vapeur. N'utilisez en aucun cas des produits de nettoyage abrasifs ou très corrosifs, ni des produits nettoyants pour l'inox. N'utilisez pas d'éponge abrasive, de paille de fer, etc. pour nettoyer l'appareil. Ces produits endommagent les surfaces.
5.2 Nettoyage extérieur
▶ Eliminez immédiatement les salissures ou les résidus de produits nettoyants.
▶ Nettoyez les surfaces avec un chiffon doux imprégné d'eau de vaisselle (pour les surfaces métalliques, nettoyer dans le sens du polissage). Séchez ensuite avec un chiffon doux.
5.3 Nettoyage de l'intérieur
▶ Si possible, éliminez les salissures lorsque le tiroir est encore tiède.
Nettoyez la plaque chauffante, la grille d'aération et le panneau de commande avec un chiffon doux imbibé d'eau de vaisselle et essuyez avec un chiffon doux.
6 Eliminer soi-même des pannes
Voici la liste des dérangements que vous pourrez facilement éliminer vous-même selon la procédure décrite. Si un autre dérangement s'affiche ou si le dérangement ne peut être éliminé, appelez le service après-vente.
6.1 Que faire lorsque...
Problème Cause possible Solution
| La vaisselle ou les aliments restent froids | ▪ L'appareil n'est pas en marche. | ▸ Mettre l'appareil en marche. |
| ▪ Coupure de l'alimentation électrique. | ▸ Contrôler l'alimentation électrique. | |
| ▪ Le tiroir n'est pas bien fermé. | ▸ Fermer le tiroir. | |
| La vaisselle ou les aliments ne sont pas assez chauds | ▪ Durée de chauffage trop courte. | ▸ Prolonger la durée de chauffage. |
| ▪ Le tiroir n'est pas bien fermé. | ▸ Fermer le tiroir. | |
| ▪ Température réglée trop bas. | ▸ Sélectionner un réglage plus fort pour la température. |
Problème Cause possible Solution
| L'indicateur de fonctionnement clignote à intervalles réguliers alors que le tiroir est fermé | Le tiroir est complètement fermé et le démarrage différé est activé, ce qui est signalé par le clignotement de l'indicateur de fonctionnement. | Fermer le tiroir. Désactiver le démarrage différé au besoin. |
| L'indicateur de fonctionnement clignote rapidement alors que le tiroir est ouvert | Le démarrage différé est activé. | Fermer le tiroir, puis fonctionnement avec démarrage différé. Désactiver le démarrage différé en effleurant la touche ⏻ |
| L'indicateur de fonctionnement ne s'allume pas pendant le fonctionnement | Mode Sabbat activé.Indicateur de fonctionnement défectueux. | Désactiver le mode Sabbat.Appeler le service après-vente. |
| L'indicateur de fonctionnement clignote rapidement alors que le tiroir est ouvert ou fermé | Le fonctionnement ne s'est pas terminé. | Effleurer ⏻ |
| Aucune réaction du panneau de commande après effleurement. | Mode Sabbat activé.Panneau de commande défectueux. | Désactiver le mode Sabbat.Appeler le service après-vente. |
| Le tiroir ne peut pas être ouvert ou fermé | Le mécanisme Push & Pull est défectueux. | Appeler le service après-vente. |
7 Accessoires et pièces de rechange
Pour les commandes, indiquer la famille de produits de l'appareil et la désignation précise de l'accessoire ou de la pièce de rechange.
Grille pour les modèles DW4T-34030 et DW4T-34031
8 Caractéristiques techniques
8.1 Dimensions extérieures
▶ Voir la notice d'installation
8.2 Raccordement électrique
▶ Voir la plaque signalétique (voir page 27)
9 Élimination
9.1 Emballage
Les enfants ne doivent jamais jouer avec les matériaux d'emballage en raison du risque de blessures ou d'étouffement. Stockez les matériaux d'emballage dans un endroit sûr ou éliminez-les dans le respect de l'environnement.
9.2 Sécurité
Pour éviter les accidents dus à une utilisation non conforme (par ex. par des enfants qui jouent), rendre l'appareil inutilisable
en débranchant l'appareil du secteur. Pour les appareils branchés de façon fixe, faire appel à un électricien agréé. Couper ensuite le câble d'alimentation de l'appareil.
9.3 Élimination
- Le symbole «poubelle barrée» requiert l'élimination séparée des équipements électriques et électroniques (DEEE). De tels appareils peuvent contenir des substances dangereuses et dangereuses pour l'environnement.
- Ces appareils doivent être éliminés à un point de collecte agréé pour le recyclage des équipements électriques et électroniques et ne doivent pas être jetés avec les déchets ménagers non triés. Vous contribuez ainsi à protéger les ressources et l'environnement.
- Pour de plus amples informations, veuillez vous adresser aux autorités locales.
10 Index
A
Accessoires et pièces de rechange ..... 24
C
Caractéristiques techniques 24
Chauffer de la vaisselle de table et de service. 16
Chauffer des tasses 16
Circuit de sécurité.... 11
Consignes d'utilisation.... 6
Consignes de sécurité Avant la première mise en service 6
Installation de l'appareil.... 6
Spécifiques à l'appareil 5
Utilisation conforme à l'usage prévu 6,7
Consignes de sécurité générales Consignes de sécurité générales...... 4
Cuisson à basse température 21
Durée de saisie.... 21
Poursuite de la cuisson.... 21
D
Démarrage différé.... 12
Désignation du modèle 2
Dimensions extérieures 24
Domaine de validité.... 2
Dommages liés au chargement.... 14
E
Éléments d'affichage.... 10
Éléments de commande 10
Élimination.... 24
Éliminer l'appareil 24
Éliminer soi-même des dérangements...... 22
Entretien.... 22
Espace intérieur Nettoyage.... 22
Exemples de chargement 14
Extension de garantie 27
F
Favori
Démarrage.... 18
Enregistrer.... 18
Réglage 18
G
Grille 24
|
Installation de l'appareil.... 6
M
Maintenance 22
Mise en service 6
Mode Sabbat 13
Mode veille.... 11
N
Nettoyage 22
Nettoyage extérieur 22
Notes.... 26
P
Plaque signalétique.... 24
Plats Maintien au chaud.... 17
Possibilités d'utilisation.... 19
Préparation de yaourt 18
Q
Raccordement électrique.... 24
S
Service et assistance 27
Structure 9
Symboles.... 4
T
Tiroir Nettoyage.... 22
Type.... 2
Types d'usages.... 19
V
Vaiselle Ranger 16
11 Notes
12 Service et assistance
Le chapitre «Eliminer des dérangements» vous donne des informations précieuses pour résoudre les petits dérangements. Vous pouvez ainsi éviter de faire appel à un technicien de service et économiser les éventuels coûts afférents.
Vous trouverez les informations sur la garantie V-ZUG à l'adresse www.vzug.com → Service
→Informations sur la garantie. Veuillez les lire attentivement.
Veuillez enregistrer votre appareil le plus tôt possible en ligne via www.vzug.com → Service
→Saisie des données de garantie. En cas de dysfonctionnement, vous bénéficierez ainsi de la meilleure assistance possible durant la période de garantie de l'appareil. Pour en-register votre appareil, vous aurez besoin de son numéro de série (SN) et de sa désignation. Ces informations se trouvent sur la plaque signalétique de votre appareil. Les informations de mon appareil:
SN:
Appareil:
Gardez toujours ces informations relatives à l'appareil à portée de main lorsque vous contactez V-ZUG. Merci beaucoup.
▶ Ouvrir le tiroir chauffant.
- La plaque signalétique se trouve à droite, à l'intérieur du tiroir.
Votre demande de réparation
Vous trouverez le numéro de téléphone du centre d'entretien V-ZUG le plus proche à l'adresse www.vzug.com → Service → N° du service.
Questions techniques, accessoires, extension de garantie
V-ZUG se tient à votre disposition pour répondre à toutes vos questions administratives ou techniques d'ordre général, prendre vos commandes d'accessoires et de pièces de rechange, ou vous informer sur les possibilités de contrats d'entretien.
Brèves instructions
Ouverture de l'appareil Mise en marche de l'appareil
Réglage de la température Réglage de la durée
Arrêt de l'appareil Fermeture de l'appareil
