SSK 3 A2 - Répartiteur électrique SILVERCREST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Répartiteur électrique pour véhicule (multiprise allume-cigares)
Marque	SilverCrest
Modèle	SSK 3 A2
Dimensions (sans connecteur articulé)	env. 11,7 x 4,9 x 3,4 cm
Poids	env. 114 g
Tension d’entrée	12 V / 24 V continu
Tension de sortie (prises allume-cigares)	3 x 12 V / 24 V continu
Tension de sortie USB	5 V / 1 A
Charge maximale totale	10 A
Fusible	10 A / 32 V, remplaçable
Connecteur articulé	Orientable jusqu’à 90° (positions 0°, 22,5°, 45°, 67,5°, 90°)
Témoin de fonctionnement	LED bleue
Température de fonctionnement	-10 °C à +45 °C
Humidité relative maximale	85 %
Utilisation prévue	Véhicules, camping-cars, caravanes (12 V/24 V)
Nettoyage	Chiffon humide, sans solvant ni détergent caustique
Garantie	3 ans (TARGA GmbH)
Fabricant	TARGA GmbH, Coesterweg 45, 59494 SOEST, Allemagne
IAN	279755

FOIRE AUX QUESTIONS - SSK 3 A2 SILVERCREST

Quelle est la tension d'entrée du répartiteur SSK 3 A2 ?

Le répartiteur fonctionne avec une tension d'entrée de 12 V ou 24 V continu, provenant de la prise allume-cigares du véhicule.

Puis-je brancher un appareil USB sur cette multiprise ?

Oui, le répartiteur dispose d'un port USB (5 V / 1 A) pour charger des appareils USB.

Comment remplacer le fusible ?

Débranchez la multiprise, ouvrez le couvercle du fusible sur le connecteur articulé, retirez le fusible défectueux avec un tournevis plat, et remplacez-le par un fusible neuf de 10 A / 32 V.

Le témoin bleu ne s'allume pas, que faire ?

Vérifiez d'abord que le contact du véhicule est mis. Si le témoin reste éteint, le fusible est probablement défectueux et doit être remplacé.

Cette multiprise peut-elle être utilisée à l'extérieur ?

Non, elle est prévue uniquement pour une utilisation à l'intérieur d'un véhicule et ne doit pas être exposée à la pluie ou à l'humidité.

Quelle est la charge maximale supportée ?

La charge totale de tous les appareils branchés ne doit pas dépasser 10 A.

Comment nettoyer le répartiteur ?

Utilisez un chiffon humide sans solvant, détergent caustique ni aérosol pour éviter d'endommager l'appareil.

Le connecteur articulé peut-il pivoter ?

Oui, le connecteur articulé peut être orienté jusqu'à 90° par pas de 22,5° pour s'adapter à l'espace disponible.

Quelle est la durée de la garantie ?

La garantie est de 3 ans à compter de la date d'achat, sous réserve de présentation du ticket de caisse.

Puis-je utiliser cette multiprise dans un camping-car ?

Oui, elle convient pour les camping-cars et caravanes équipés d'une installation électrique 12 V / 24 V.

MODE D'EMPLOI SSK 3 A2 SILVERCREST

Manuel d'utilisation et informations sur les services

IAN 279755

DE NL BE CZ ES

V1.1

Marques déposées

USB est une marque déposée.

D'autres noms et produits peuvent être des marques commerciales ou déposées de leurs propriétaires respectifs.

Introduction

Merci d'avoir porté votre choix sur un produit SilverCrest. La triple multiprise allume-cigares SilverCrest vous permet d'utiliser dans votre véhicule plusieurs appareils à raccorder à l'oude de connecteurs pour allume-cigares. De plus, vous pouvez raccorder un appareil USB sur le connecteur de charge USB (4) intégré. Grâce au connecteur articulé [2], la triple multiprise allume-cigares est orientable jusqu'à env. 90° en fonction de vos besoins.

Utilisation conforme à sa destination

Cette triple multiprise allume cigares n'est pas prévue pour une utilisation en entreprise ni pour une utilisation commerciale, mois uniquement pour un usage privé dans les véhicules, les camping-cars ou les caravanes équipés d'un équipement de bord de 12 V/24 V. Toute autre utilisation est considérée non conforme.

FR BE

Cette triple multiprise allume-cigares répond à toutes les normes et à tous les standards applicables dans le cadre de la conformité CE. La conformité à ces normes n'est plus assurée si une modification est apportée à la triple multiprise allume-cigares sans l'accord du fabricant. Le fabricant décline toute responsabilité en cas de dommages ou pannes en résultant. Veuillez tenir compte des réglementations et lois nationales du pays d'utilisation.

Contenu du coffret

1. Triple multiprise allume-cigares SilverCrest SVK 31 A3
2. Le présent mode d'emploi (représentation non contractuelle)

Caractéristiques techniques

Tension d'entrée 12 V/24 V [Tension continue]
Tension en sortie 3 fois 12 V/24 V [Tension continue]
Tension en sortie sur USB 5 V/1 A
Température de fonctionnement -10 °C à +45 °C
Humidité de l'air max. 85 % d'humidité relative
Fusible 10A 32V
Connecteur articulé [2] 0°	22,5°-45°-67,5°-90°
Dimensions (l x h x p) sans le connecteur articulé (2)	env. 11,7 x 4,9 x 3,4 cm
Poids env. 114 g

Les données techniques et la conception de l'appareil peuvent être modifiées sans préavis.

FR BE

Consignes de sécurité

Avant d'utiliser la triple multiprise allume-cigares pour la première fois, lisez attentivement les consignes ci-après, même si la manipulation de matériel électronique vous est familière. Conservez soigneusement ce mode d'emploi pour pouvoir le consulter à l'avenir. Si vous prêtez ou verdez la triple multiprise allume-cigares à un liors, remettez-lui impérativement ce mode d'emploi. Il fait partie intégrante de l'appareil.

DANGER I Ce symbole désigne une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner de graves blessures, voire même la mort.

AVERTISSEMENT I Ce symbole indique des remarques importantes portant sur l'utilisation en toute sécurité de l'appareil et sur la protection de l'utilisateur.

Ce symbole indique des informations supplémentaires sur le sujet abordé.

Conditions ambiantes

La triple multiprise allume-cigares ne doit être utilisée que dans un véhicule, et pas à l'extérieur. Elle n'a pas été conçue pour être utilisée dans des environnements fortement poussièreux ou exposés à une forte température ou humidité. Température et humidité de fonctionnement : -10 °C +45 °C, max. 85 % d'humidité relative

DANGER I Précautions à prendre

• éviter de soumettre la triple multiprise allume-cigares à des sources de chaleur directe (p. ex. chauffages) car elle risque sinon d'être endommagée ;
• ne pas exposer la triple multiprise allume cigares aux rayons directs du soleil ou à un éclairage puissant, car elle risque sinon d'être endommagée ;
• ne pas placer de sources incandescentes nues (bougies, etc.) sur ou à proximité de la triple multiprise allume-cigares. Il y a risque d'incendie ;
• ne pas introduire de corps étrangers dans l'appareil. Il y a risque de court-circuit ;
• éviter tout contact avec des projections et gouttes d'eau ainsi que des liquides corrosifs. N'utilisez jamais la triple multiprise allume-cigares à proximité d'eau et ne l'immergez jamais. Ne placez aucun objet rempli de liquide, comme un vase ou un verre, à proximité de l'appareil. Il y a risque d'incendie et de court-circuit ;

FR BE

- ne pas soumettre la triple multiprise allume cigares à des changements de température excessifs qui risquerient de créer de la condensation, et par conséquent, des courts-circuits ; il y a risque d'incendie. Si toutefois, l'appareil a été exposé à des changements brusques de température, attendez (env. 2 heures) que l'appareil se soit acclimaté à la température ambiante avant de le faire fonctionner ;

DANGER ! Enfants et personnes aux facultés réduites

Les appareils électriques ne doivent pas être mis entre les moins des enfants. Les personnes aux facultés réduites doivent utiliser les appareils électriques uniquement de manière appropriée. Ne laissez jamais les enfants et les personnes aux facultés réduites utiliser des appareils électriques sans surveillance. Ces personnes ne sont généralement pas conscientes des risques encourus. Les pièces de petite taille représentent un danger mortel si elles sont ingérées. Conservez également l'emballage hors de portée. Il représente un risque de suffocation.

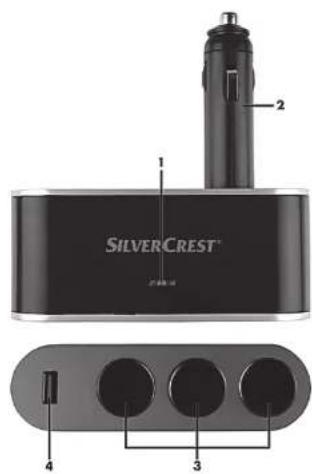

Vue d'ensemble

SILVERCREST® 2 1 4 3

1 Témoin de fonctionnement (bleu)
2 Connecteur articulé
3 Prises allume-cigare 12 V / 24 V
4 Connecteur de charge USB

FR BE

Mise en service

AVERTISSEMENT I La charge totale de la triple multiprise allume-cigares est de 10 A. Veillez à ce que la consommation électrique totale qui alimente tous les appareils raccordés ne dépasse pas cette valeur.

• Branchez le connecteur articulé (2) de la triple multiprise allume-cigares sur la prise de réseau de bord de votre véhicule.
• Le témoin de fonctionnement (1) s'allume dés que la triple multiprise allume-cigares est alimentée en courant.
• Si le témoin de fonctionnement (1) ne s'allume pas lorsque la triple multiprise allume-cigares est branchée, il est peut-être nécessaire de mettre le contact sur le véhicule auparavant.
• Positionner le connecteur articulé [2] de la triple multiprise allume-cigares en fonction de vos besoins.
• Ensuite, branchez les connecteurs des appareils 12 V et/ou 24 V que vous souhaitez utiliser sur les prises allume-cigare 12 V / 24 V (3) de la triple multiprise allume-cigares.
• Connectez le connecteur USB de l'appareil USB que vous souhaitez utiliser sur le connecteur de charge USB (4) de la triple multiprise allume-cigares.

Remplacement du fusible

AVERTISSEMENT I S'il est nécessaire de remplacer le fusible, il faut impérativement veiller à utiliser uniquement un fusible de même type (voir les caractéristiques techniques).

Si le témoin de fonctionnement (1) ne s'allume pas lorsque la triple multiprise allume-cigares est connectée alors qu'elle est alimentée en courant, c'est que le fusible est probablement défectueux. Il doit alors être remplacé.

Pour ce faire, procédez comme suit :

• Débranchez la triple multiprise allume-cigares de la prise de réseau de bord de votre véhicule.
• Soulevez avec précaution le couvercle du fusible sur le connecteur articulé et tournez-le sur le côté afin de pouvoir saisir le fusible.
• Saisissez maintenant le fusible défectueux (Flèche) avec un outil approprié, comme un tournevis plat, et retirez-le du support.
• Remplacez le fusible par un fusible neuf de même type.
• Rebranchez la triple multiprise allume-cigares sur la prise de réseau de bord de votre véhicule.

FR BE

- la triple multiprise allume-cigares est à présent opérationnelle.

La triple multiprise allume-cigares ne contient aucune pièce sujette à la maintenance ou au nettoyage. Veillez à ne pas salir la triple multiprise allume-cigares.

AVERTISSEMENT I Si elle est sale, netroyez la triple multiprise allume-cigares avec un chiffon humide. N'utilisez ni solvant, ni détergent caustique ni aérosol ; ils risqueraient d'endommager la triple multiprise allume-cigares.

Consignes sur l'environnement et sur l'élimination

Si le symbole d'une poubelle barrée est apposé sur un produit, cela signifie qu'il est soumis à la directive européenne 2012/19/EU.

Tous les appareils électriques et électroniques doivent être éliminés séparément des ordures ménagères et remis aux points de collecte prévus par les autorités publiques. En procédant à la mise au rebut conforme de votre appareil usagé, vous contribuez à la protection de l'environnement et de la santé des personnes. Pour plus d'informations sur la mise au rebut des appareils usagés, contactez votre mairie, la déchetteria ou le centre de récupération le plus proche de chez vous ou encore le magasin où va produit.

Éliminez aussi l'emballage dans le respect de l'environnement. Les cartons peuvent être déposés dans des conteneurs de collecte de papier ou dans les déchetteries collectives pour être recyclés. Les films et les éléments en plastique livrés doivent être déposés auprès votre centre de recyclage local afin d'être éliminés dans le respect de l'environnement.

FR BE

Marquages de conformité

Cette triple multiprise allume-cigares répond entièrement aux exigences essentielles et autres réglementations applicables des directives CEM 2004/104/EC et 2009/19/EC, cette dernière étant spécifique aux véhicules à moteur, et de la directive RoHS 2011/65/EU relative à la limitation de l'utilisation des substances dangereuses.

Pour recevoir la déclaration de conformité UE complète, merci de nous envoyer un courriel à l'adresse suivante : [e-mail]

Remarques sur la garantie et en cas d'intervention technique

Garantie de TARGA GmbH

La garantie accordée sur ce produit est de trois ans à partir de la date d'achat. Merci de conserver le ticket de caisse d'origine comme preuve d'achat. Avant de mettre votre produit en service, merci de lire la documentation jointe. Si un problème survient qui ne peut être résolu de cette manière, merci de vous adresser à notre assistance téléphonique. Pour toute demande, avez la référence de l'article et si disponible, le numéro de série, à portée de main. S'il est impossible d'apporter une solution par téléphone, notre assistance téléphonique organisera une intervention technique en fonction de l'origine de la panne. Pendant la période de garantie, si un défaut matériel ou de fabrication est constaté, le produit sera soit réparé, soit remplacé, le choix restant à notre discrétion. La réparation ou le remplacement du produit ne prolonge pas d'autant la période de garantie. Les consommables comme les piles, les piles rechargeables et les ampoules sont exclus de la garantie.

Vos droits légaux à la garantie envers le vendeur ne sont ni affectés, ni limités par la présente garantie.

Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles 121,14 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.

Service

Téléphone : 01 - 70700853

E-Mail

[e-mail]@besterweg 45

IAN: 279755

FR BE

Fabricant

TARGA GmbH

Coesterweg 45

59494 SOEST

GERMANY

Garantie de TARGA GmbH

BE LU CH

La garantie accordée sur ce produit est de trois ans à partir de la date d'achat. Merci de conserver le ticket de coisse d'origine comme preuve d'achat. Avant de mettre votre produit en service, merci de lire la documentation jointe. Si un problème survient qui ne peut être résolu de cette manière, merci de vous adresser à notre assistance téléphonique. Pour toute demande, oyez la référence de l'article et si disponible, le numéro de série, à portée de main. S'il est impossible d'apporter une solution par téléphone, notre assistance téléphonique organisera une intervention technique en fonction de l'origine de la panne. Pendant la période de garantie, si un défaut matériel ou de fabrication est constaté, le produit sera soit réparé, soit remplacé, le choix restant à notre discrétion. La réparation ou le remplacement du produit ne prolonge pas d'autant la période de garantie. Les consommables comme les piles, les piles rechargeables et les ampoules sont exclus de la garantie.

Vas droits légaux à la garantie envers le vendeur ne sont ni affectés, ni limités par la présente garantie.

Service

Téléphone : 02 - 58 87 036

E-Mail

service.BE@targao

Téléphone : 02 02 04 223

E-Mail

service.LU@targa-o

Téléphone : 044 - 55 10 057

E-Mail

service.CH@targa-

IAN: 279755

Fabricant

TARGA GmbH

59494 SOEST

GERMANY
