MODE D'EMPLOI SRT 7406 STRONG

• Afin d’assurer la sécurité de la territorialité des droits, la durée de validité de la carte TNTSAT est de 4 ans. A l’issue de cette période, les clients TNTSAT sont invités à renouveler leur carte (voir les conditions de renouvellement sur le site www.tntsat.tv) Manuel d’ulisaon Image simulée

Eco mise en veille Assistant d'installation Direct dieréLe terminal STRONG SRT 7406, est garanti 24 mois à partir de la date d'achat chez votre distributeur, en application de nos consignes de sécurité notifiées en page 2 du manuel. Vous trouverez dans cet emballage une carte d'accès Viaccess nécessaire à la réception des émissions. Les droits d'accès de la carte TNTSAT s'activent automatiquement à la première insertion de la carte dans le terminal, pour une durée de 48 mois. Il est recommandé de réaliser cette activation avant la date limite d'initialisation de la carte. La carte d'accès TNTSAT, tout comme le terminal STRONG SRT 7406, sont garantis 24 mois à partir de la date d'achat chez votre distributeur, en application de nos consignes de sécurité notifiées en page 2 du manuel. Si vous rencontrez des difficultés lors de l'installation ou lors de la mise en service de votre terminal, veuillez contacter : support_fr@strong.tv La durée de validité de la carte TNTSAT est de 4 ans. Voir conditions de renouvellement au terme de ces 4 ans sur le site www.tntsat.tv Utilisation d'un terminal et d'une carte TNTSAT exclusivement limitée au Territoire Français Métropolitain et Monaco, au profit de personnes physiques, pour un usage privé et personnel.27 Aug 2020 10:59 Fourni par STRONG Austria Supplied by STRONG Ges.m.b.H Teinfaltstraße 8/4.Stock A-1010 Vienna, Austria Email : support_fr@strong.tv www.tntsat.tv www.strong.tvTABLE DES MATIÈRES

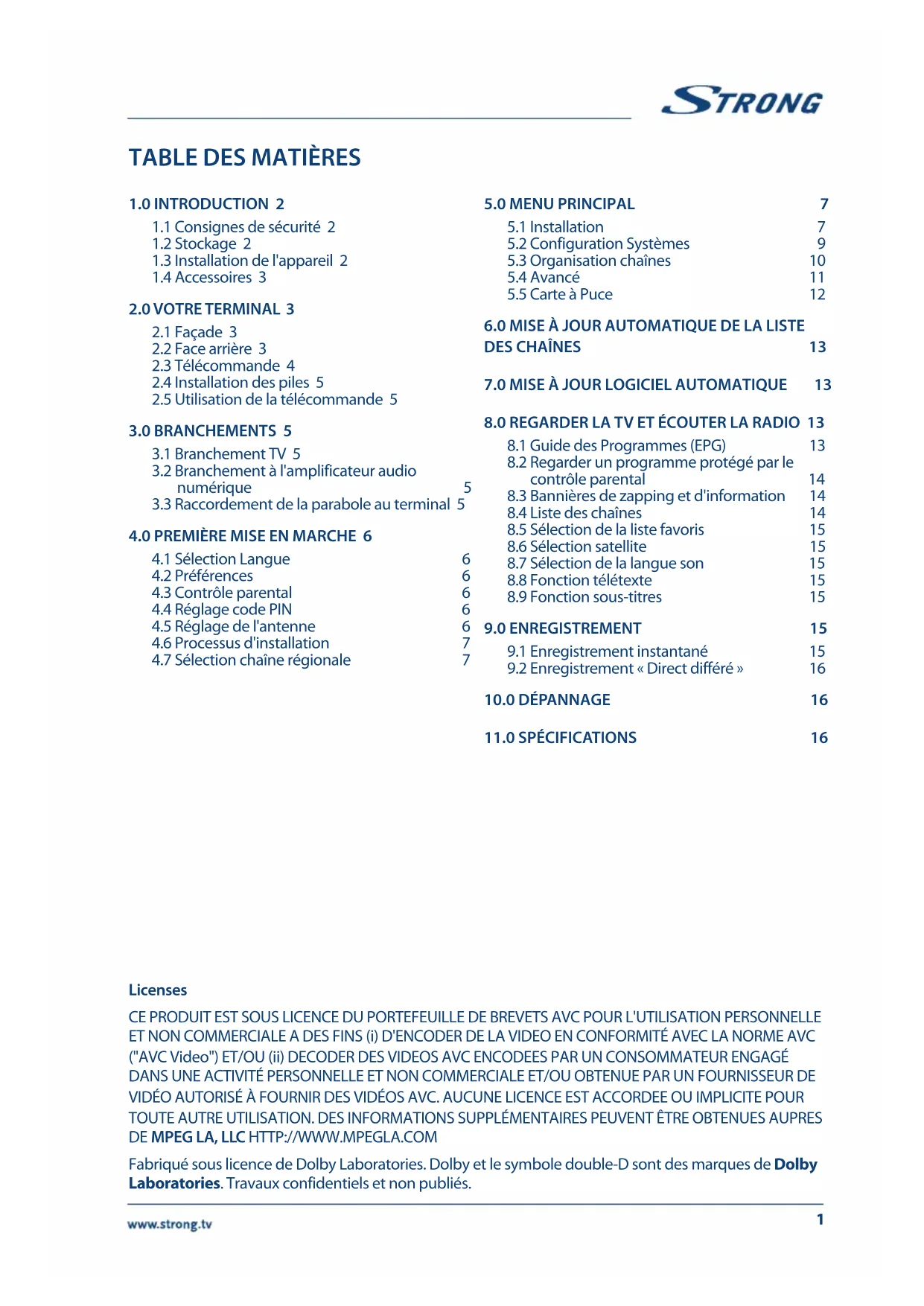

1.1 Consignes de sécurité 2

1.3 Installation de l'appareil 2

2.5 Utilisation de la télécommande 5

3.2 Branchement à l'amplificateur audio

3.3 Raccordement de la parabole au terminal 5

4.0 PREMIÈRE MISE EN MARCHE 6

4.1 Sélection Langue 6

4.3 Contrôle parental 6

4.4 Réglage code PIN 6

4.5 Réglage de l'antenne 6

4.6 Processus d'installation 7

4.7 Sélection chaîne régionale 7

5.2 Configuration Systèmes 9

5.3 Organisation chaînes 10

8.2 Regarder un programme protégé par le

contrôle parental 14

8.3 Bannières de zapping et d'information 14

8.4 Liste des chaînes 14

8.5 Sélection de la liste favoris 15

8.6 Sélection satellite 15

8.7 Sélection de la langue son 15

8.8 Fonction télétexte 15

8.9 Fonction sous-titres 15

9.2 Enregistrement « Direct différé » 16

1.1 Consignes de sécurité

NE PAS INSTALLER VOTRE TERMINAL : Dans une armoire exiguë ou insuffisamment ventilée, directement sur ou sous un autre appareil, ou bien encore sur une surface qui pourrait obstruer les ouïes d'aération. NE PAS EXPOSER LE TERMINAL ET SES ACCESSOIRES : Aux rayons solaires directs, à la chaleur d'un appareil de chauffage, à la pluie ou à une forte humidité, à d'importantes vibrations ou à des chocs qui pourraient l'endommager de façon irrémédiable, ni à des objets magnétiques comme des haut-parleurs, des transformateurs, etc. Ne pas utiliser de cordon d'alimentation endommagé ; vous pourriez provoquer un incendie ou vous électrocuter. Ne pas toucher le cordon d'alimentation avec des mains mouillées sous peine d'électrocution. Ne jamais ouvrir le capot. L'intérieur de l'appareil abrite des tensions élevées qui peuvent présenter des risques de choc électrique. La garantie est annulée si l'appareil est ouvert. Si l'appareil est inutilisé pendant une longue période, le débrancher du secteur. Ne pas nettoyer l'appareil avec de l'alcool ni du détergent ammoniaqué. Le cas échéant, nettoyer l'appareil avec un chiffon doux et propre humidifié d'eau savonneuse après l'avoir débranché du secteur. Veillez à ce que rien ne pénètre dans les ouïes de ventilation pour ne pas provoquer d'incendie ou de choc électrique. Ne rien poser sur le dessus de l'appareil pour ne pas obstruer les ouïes d'aération et provoquer de surchauffe des composants. Consignes de sécurité Ne pas ouvrir le couvercle de l'appareil sous peine de s'exposer à des chocs électriques et d'annuler la garantie. Ne confier l'entretien et la maintenance de l'appareil qu'à du personnel qualifié. Lorsque vous effectuez le branchement des câbles, veillez à ce que l'appareil soit débranché. Attendre quelques secondes après l'arrêt du terminal pour le déplacer ou débrancher un équipement. N'utiliser que des câbles et des rallonges qui soient compatibles avec la puissance absorbée de l'appareil. Vérifier que l'alimentation secteur corresponde à la tension indiquée sur la plaque signalétique située à l'arrière de l'appareil. Si l'appareil ne fonctionne pas correctement alors que vous avez respecté strictement toutes les instructions de la présente notice, contactez votre revendeur.

Votre appareil et ses accessoires sont conditionnés et livrés dans un emballage conçu pour les protéger contre les chocs électriques et l'humidité. Lorsque vous déballez l'appareil, vérifiez qu'il est complet et conservez l'emballage à l'écart des enfants. Pour transporter l'appareil ou nous le retourner dans le cadre de la garantie, le remettre dans son emballage d'origine avec ses accessoires. Le non-respect de ces instructions aura pour effet d'annuler la garantie.

1.3 Installation de l'appareil

Nous vous conseillons de faire installer votre appareil par un professionnel. Si vous voulez néanmoins l'installer vous-même, procédez comme suit : 25 Aug 2020 13:55 2 Munissez-vous de la notice d'utilisation de votre téléviseur et de votre antenne. Vérifiez que le câble HDMI ou PERITEL et les éléments extérieurs sont en bon état et que les connexions HDMI ou PERITEL sont correctement blindées. Cette notice vous explique en détail comment installer et utiliser votre terminal. Les symboles utilisés sont les suivants : Attention: Signale une mise en garde. Conseils Signale une information importante ou utile. MENU Fait référence à une touche de la télécommande ou du terminal (caractères gras) Aller à Fait référence à une rubrique du menu affiché (caractères italiques)

Notice d'utilisation Télécommande 2x piles (type AAA) Carte service TNTSAT REMARQUE: Les piles ne doivent pas être rechargées, démontées, court-circuitées ni mélangées à des piles d'un autre type.

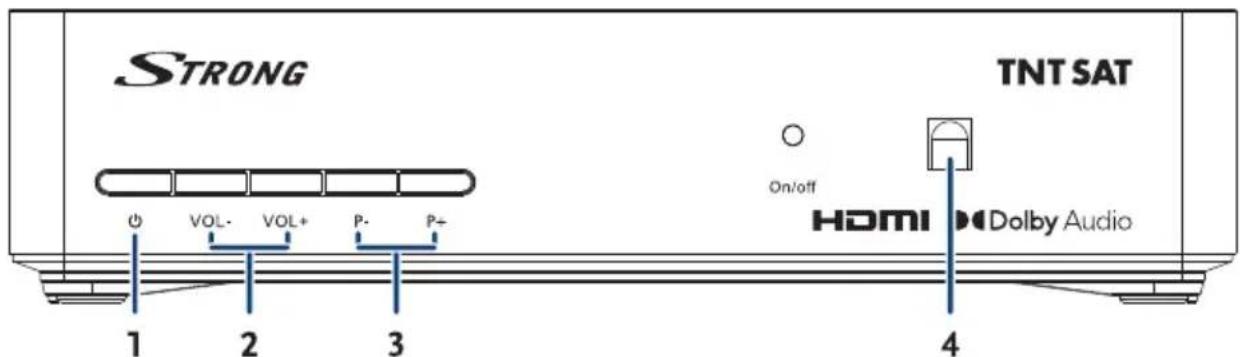

1. Touche marche/arrêt

2. VOL+/VOL- Augmente/diminue le niveau du volume du terminal

3. P-/P+ Accéder à la chaine précédente/suivante

4. Récepteur IR Récepteur IR télécommande

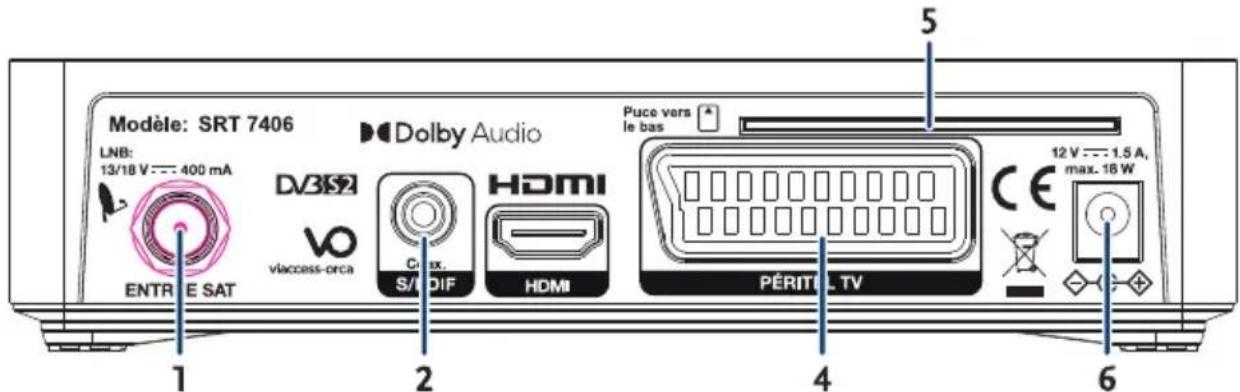

1. Entrée SAT Permet de raccorder le câble coaxial du convertisseur de fréquences de la

2. Sortie audio numérique S/PDIF

Sortie coaxiale permettant de raccorder votre terminal à l'entrée de votre ampli audio numérique.

Cette connexion permet de diffuser le signal vidéo en résolution HD vers votre TV équipé d’une entré HDMI. Cette connexion délivre le signal audio et vidéo sur un seul câble.

4. Péritel TV Permet de relier votre terminal à votre téléviseur avec un câble péritel.

5. Fente pour carte à puce

Insérer la carte TNTSAT avec la puce orientée vers le bas pour pouvoir accéder aux chaînes cryptées.

36. Câble d'alimentation

Votre terminal fonctionne avec un transformateur d’alimentation 12V – 1,5A qui se branche sur votre prise secteur 100 – 240 V ca (auto- réglable), 50/60 Hz +/-5%. Vérifiez que votre alimentation secteur réponde à ces caractéristiques avant de brancher votre terminal dans la prise murale.

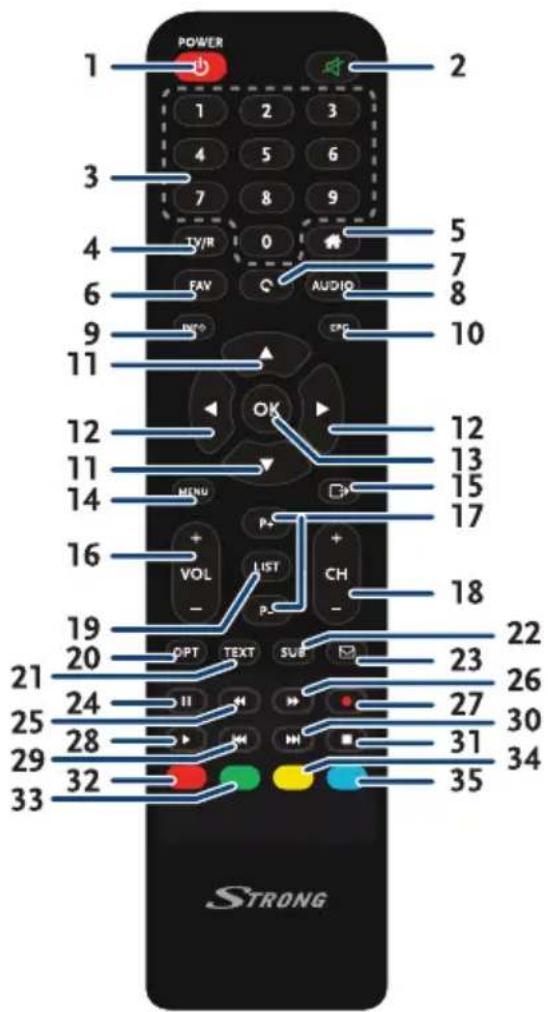

1. q Mise en marche/arrêt du terminal

2. ! Coupe la sortie audio du terminal

3. 0-9 Contrôle des touches et changement de chaîne direct

6. FAV Affiche la liste des groupes de canaux

7. 9 Revient au canal précédent

8. AUDIO Affiche la liste des langues audio disponibles pour le canal regardé

9. INFO Affiche les informations sur le canal en cours

10. EPG Affiche le guide des programmes sans menu

11. pq Change le programme pour le programme précédent/suivant

12. tu Augmente/diminue le niveau sonore en l'absence de menu.

Modifie les valeurs de réglage pour la rubrique de menu sélectionnée

13. OK Valide la rubrique de menu en surbrillance.

En l'absence de menu, affiche la liste courante des canaux

14. MENU Affiche le menu principal

15. Permet de quitter le menu ou sous-menu et annule la fonction en cours, le cas

16. VOL+/VOL- Augmente/diminue le niveau du volume du terminal

17. P+/P- Permet de passer à la chaîne suivante/précédente

18. CH+/CH- Change le programme pour le programme précédent/suivant en l'absence

19. LIST Affiche la liste des satellites installés

20. OPT Ouvre les réglages du format TV, ratio aspect et résolution

21. TEXT Affiche la page de télétexte, le cas échéant

22. SUB Affiche la liste des langues de sous-titrage disponibles pour le canal en cours.

Affiche la liste des langues de télétexte disponibles pour le canal en cours

23. Donne accès aux messages de l'opérateur

24. 2 Démarre enregistrement «Pause live TV»

25. 5 Retour rapide lors de la lecture

26. 6 Avance rapide lors de la lecture

27. 4 Enregistre le programme de télévision sur le périphérique de stockage

28. 1 Démarrer la lecture de l'enregistrement sélectionné

31. 3 Stop la lecture de l'enregistrement

32. ROUGE Pour fonction télétexte et fonction spécifique dans le menu

33. VERTE Pour fonction télétexte et fonction spécifique dans le menu

34. JAUNE Pour fonction télétexte et fonction spécifique dans le menu

35. BLEUE Pour fonction télétexte et fonction spécifique dans le menu

42.4 Installation des piles

Fig. 4 Enlever le couvercle du compartiment de la télécommande et y insérer 2 piles AAA. Le schéma à l'intérieur du compartiment de la télécommande indique la manière correcte de placer les piles.

1. Enlever le couvercle

2. Positionner les piles

3. Fermer le couvercle

REMARQUE: Les piles ne doivent pas être rechargées, court-circuitées, mélangées ou utilisées avec d'autres types de piles.

2.5 Utilisation de la télécommande

Fig. 5 Diriger la télécommande en direction du terminal numérique. La télécommande a un rayon d'action pouvant aller jusqu'à 7 m du terminal avec un angle de 60 degrés au plus.

Branchement par câble HDMI Fig. 6 Connecter la sortie HDMI du terminal à l'entrée HDMI de la TV avec un câble HDMI. Branchement avec un câble péritel ou RCA Fig. 6 Raccorder le connecteur TV péritel situé à l'arrière du terminal au connecteur péritel (entrée péritel) de votre téléviseur.

3.2 Branchement à l'amplicateur audio numérique

Fig. 6 Raccorder le connecteur S/PDIF situé à l'arrière du terminal à l'entrée correspondante de votre amplificateur

3.3 Raccordement de la parabole au terminal

Fig. 6 Votre parabole doit être dirigée sur le satellite Astra à 19.2 Est. Demandez à votre revendeur d'orienter votre parabole sur ce satellite. Brancher un câble coaxial entre votre convertisseur LNB et le connecteur SAT Entrée de votre terminal. Si vous raccordez votre terminal à un réseau de distribution local existant, vérifiez sur quelle entrée DiSEqC le satellite Astra 19.2 E est connecté. Si vous connectez le terminal sur votre signal de réception existant, vérifiez sur quel connecteur DiSEqC votre entrée ASTRA 19.2 est connectée.

54.0 PREMIÈRE MISE EN MARCHE

Vérifiez que le terminal est correctement branché au téléviseur et à la parabole et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vérifiera votre installation et le signal satellite. Vérifiez que la prise du terminal est bien branchée dans la prise murale. Insérer la carte à puce TNTSAT puce vers le bas (contact doré vers le bas). Mettre le terminal en marche. L'assistant d'installation apparaît à l'écran s'il s'agit de la première mise en marche. Nous vous conseillons de suivre les étapes pas à pas. Cela vous facilitera la configuration du système et l'installation des canaux.

4.1 Sélection Langue

Sélectionnez la langue OSD à l'aide des touches pq et appuyez sur OK pour choisir la langue de votre choix.

Dans ce menu vous pouvez régler la résolution de sortie HD, la norme péritel, le ratio aspect, la norme SPDIF, la norme HDMI, la langue audio et la langue sous-titre. S'il vous plaît consultez les notices des autres équipements connectés au terminal afin de sélectionner les réglages correspondants Sélectionnez vos préférences à l'aide des touches t u et appuyez sur OK pour confirmer et continuer l'installation.

4.3 Contrôle parental

Ce menu vous permet de régler vos préférences contrôle parental. Verrouillage menu Si activé, le code PIN sera demandé pour accéder au menu principal. Niveau de maturité Sélectionner la tranche d'âge correspondante aux programmes que vous ne souhaitez pas rendre accessibles aux enfants du même âge ou d'un âge inférieur.

4.4 Réglage code PIN

Il faut définir le code PIN et le confirmer. A l'aide des touches numérotées entrez le code souhaité et confirmez le. Il faut mémoriser ce code PIN, il vous sera demandé pour accéder à certains menus et certains programmes dont le niveau de moralité dépassent celui préréglé dans le terminal. Le code PIN “0000” n'est pas valide.

4.5 Réglage de l'antenne

Votre parabole doit être dirigée sur le satellite Astra à 19.2° Est. Si un commutateur DiSEqC est monté entre le convertisseur de fréquences et le terminal, sélectionner l'entrée correspondante. Le cas échéant, réglez progressivement la position de la parabole jusqu'à ce que les barres indiquant la puissance et la qualité du signal deviennent vertes. Essayez d'obtenir une puissance et une qualité de signal optimales. Lorsque le signal ne peut plus être amélioré, fixer la parabole en position et appuyer sur la touche OK de la télécommande pour lancer la recherche de canaux. REMARQUE : Des barres indicatrices de puissance/qualité de signal de couleur rouge indiquent que votre parabole est dirigée sur le mauvais satellite.

64.6 Processus d'installation

Cet écran montre la progression de l'installation des canaux. Lors de la première installation, le terminal cherche les chaînes correspondantes au bouquet de la carte à puce insérée

4.7 Sélection chaîne régionale

Une fois les chaînes de l'offre TNTSAT trouvées et enregistrées, il vous sera demandé de sélectionner le décrochement régional de chaînes nationales Le terminal affichera une liste de chaînes régionales associées aux chaînes nationales A l'aide des touches pq Sélectionnez la chaîne souhaitée et appuyer sur OK. Lorsque vous regarderez une chaine nationale et qu'un décrochement régional sera diffusé, le terminal affichera automatiquement le contenu du décrochement régional préalablement sélectionné. Vous pouvez modifier votre choix de chaîne régionale dans le menu Organisation chaine Editer Chaînes régionales.

Appuyez sur la touche MENU le Menu Principal s'affichera. Tous les réglages et fonctions du terminal peuvent être opérés à partir du menu. Le menu principal est constitué de 6 sous-menus Installation, Configuration Systèmes, Organisation chaînes, Avancé, Carte à Puce.

Le menu installation contient les sous-menus suivants : Réglages Satellite Permet de configurer votre parabole. Editer Satellite Permet de modifier la liste des satellites. Installation Manuelle Permet d'installer des chaînes à partir d'un satellite et d'un transpondeur présélectionnés. Installation rapide Permet d'installer automatiquement l'offre des chaînes disponibles sur le satellite ASTRA 19.2°E dont l'offre TNTSAT.

5.1.1 Réglages satellite

Ce menu est destiné à configurer les paramètres de l'antenne. Antenne No Avec une LNB simple utilisez 1, pour un contrôle personnalisé sélectionnez Sortie DiSEqC si possible. Type LNB Sélectionnez le type de convertisseur à l'aide des touches t u. Si vous choisissez le type Personnalisé, vous devez entrer dans la rubrique Fréquences LNB la fréquence de l'oscillateur local. Pour une utilisation avec une LNB standard sélectionnez Universel. Basse Fréquence Ce réglage n'est disponible que si le type de convertisseur sélectionné est "personnalisé". Appuyez sur la touche OK et saisir dans la fenêtre qui apparaît la valeur souhaitée à l'aide des touches numériques. Haute Fréquence Ce réglage n'est disponible que si le type de convertisseur sélectionné est "personnalisé". Appuyez sur la touche OK et saisir dans la fenêtre qui apparaît la valeur souhaitée à l'aide des touches numériques. 7Puissance LNB Ce réglage est disponible si le type de convertisseur sélectionné est Universel. Sélectionnez la valeur désirée à l'aide des touches t u. Réglez sur On pour que le terminal sélectionne automatiquement la bande en envoyant le signal de commande, ou sur Off pour désactiver le signal de commande. LNB 22K Ce réglage est disponible si le type de convertisseur sélectionné est autre que Universel. Sélectionnez la valeur désirée à l'aide des touches t u. Réglez sur On pour que le terminal sélectionne automatiquement la bande en envoyant le signal de commande 22 kHz ou sur Off pour désactiver le signal de commande. Type de Switch Pour sélectionner le type de commutateur présent sur votre réseau câblé. Sélectionnez Aucun, s'il n'y a pas de commutateur sur votre réseau. Entrée Switch Indiquez le numéro de l'entrée à laquelle est connecté le convertisseur. Une fois vos réglages effectués, appuyez sur la touche ROUGE pour sauvegarder.

5.1.2 Editer Satellites

Ce menu permet de modifier la liste des satellites. A l'aide des touches pq sélectionnez un satellite. Editer satellite (ROUGE) Permet d'éditer le nom et la position orbitale du satellite sélectionné. Ajouter satellite (VERT) Permet d'ajouter un nouveau satellite à la liste. Supprimer satellite (JAUNE) Permet de supprimer le satellite sélectionné. Pour éditer la liste des transpondeurs du satellite sélectionné appuyer sur la touche u pour déplacer le focus sur la liste des transpondeurs. Dans la liste des transpondeurs : Editer Tp (ROUGE) Permet d'éditer les paramètres du transpondeur sélectionné. Ajouter Tp (VERT) Permet d'ajouter un nouveau transpondeur. Supprimer Tp (JAUNE) Pour supprimer le transpondeur sélectionné. Sauvegarder (BLEU) Pour sauvegarder les modifications

5.1.3 Installation manuelle

Ce menu permet d'installer des chaînes à partir d'un satellite dans plusieurs modes. Satellite Indique le nom du satellite. Antenne No Indique le N° de la parabole utilisée. Vous pouvez changer les Réglages LNB. La description détaillée des réglages LNB est décrite en 5.1.1. Transpondeur Déplacez le focus sur ce menu et appuyez sur OK, la liste des transpondeurs s'affichera à la droite de l'écran. Vous pouvez sélectionner un transpondeur afin de vérifier la force et la qualité du signal réceptionné. La liste des transpondeurs comporte des transpondeurs prédéfinis. Mode Scan Sélectionnez Toutes les chaînes pour permettre au terminal de scanner et de sauvegarder toutes les chaînes “cryptées” pour installer seulement les chaînes cryptées et “FTA” pour installer seulement les chaînes en clair. Type Service Sélectionnez Tous ou Radio seules ou TV seules Une fois les réglages effectués vous pouvez commencer la recherche des chaînes. Appuyez sur la touche ROUGE pour installer les chaînes à partir de tous les transpondeurs du satellite. 8Si le transpondeur que vous souhaitez scanner n'est pas sur la liste, appuyez sur la touche JAUNE pour installer les paramètres du transpondeur et appuyez sur la touche VERTE pour scanner le transpondeur ajouté.

5.1.4 Installation rapide

Choisissez ce menu et appuyer sur OK pour mettre à jour automatiquement la liste des chaînes de l'offre de service TNTSAT.

5.2 Conguration Systèmes

Ce menu permet de configurer les paramètres Sorties, Langues, Contrôle parental, Réglages de l'heure et Information système

5.2.1 Réglages Sorties

Dans ce menu vous pouvez régler la résolution de sortie HD, la norme péritel, le ratio Aspect, la norme SPDIF, la norme HDMI. S'il vous plaît consultez les notices des autres équipements connectés au terminal afin de sélectionner les réglages correspondants. Vous pouvez également régler la durée d'affichage de la bannière d'information et le niveau de transparence du menu OSD. Sélectionnez vos préférences à l'aide des touches t u et appuyez sur OK pour confirmer et continuer l'installation. Une fois vos réglages effectués, Appuyez la touche ROUGE ou VERTE pour sauvegarder les réglages.

Dans ce menu vous pouvez sélectionner la langue du menu OSD, de l'audio et des sous-titres. Déplacez le curseur à l'aide des touches pq t u pour changer les valeurs. Appuyez la touche ROUGE ou VERTE pour sauvegarder les réglages. Mettez la langue des sous titres sur Off si vous ne souhaitez pas de sous titres Appuyez la touche ROUGE ou VERTE pour sauvegarder les réglages.

5.2.3 Contrôle parental

Ce menu permet d'activer ou désactiver le verrouillage menu, de modifier le code PIN et de définir le niveau de maturité. Le code Pin vous sera demandé pour accéder au Menu. Verrouillage menu Si activé, le terminal vous demandera un code PIN pour accéder au menu principal. Activez cette fonction pour empêcher d'autre personne de modifier vos réglages. Modifier code PIN Si vous souhaitez changer le code PIN, entrez le code PIN courant dans le champ Code PIN actuel, ensuite entrez le nouveau code PIN dans le champ Nouveau code PIN et confirmez le nouveau code PIN dans le champ Confirmer code PIN Niveau de maturité Certaines émissions ne sont pas destinées aux enfants. Choisissez un groupe d'âges dans la liste proposée (10 ; 12 ; 16 ; 18 ans) afin que le contrôle parental empêche vos enfants de regarder des programmes qui ne correspondent pas à leur tranche d'âge. Si le contenu du programme est destiné à une catégorie d'âge supérieure à celle qui est autorisée dans le terminal, il faudra entrer le code PIN avant de pouvoir afficher l'audio et la vidéo

95.2.4 Réglages de l'heure

GMT Si réglé sur On, l'heure se règlera automatiquement au démarrage. Si GMT est sur Désactivé, après arrêt de l'alimentation électrique toutes les données dates et heure seront perdues. Il faut à nouveau les régler. Fuseaux Horaires Vous devez sélectionner votre fuseau horaire si vous ne choisissez pas le mode Auto Heure d'été Vous devez régler heure d'été sur On si disponible. Date locale Réglez ce champ Si GMT est réglé sur Off Heure locale Réglez ce champ Si GMT est réglé sur Off Mise en veille automatique Vous aide à réduire votre consommation d'énergie. Cette option mettra le terminal en veille si aucune commande est effectuer pendant un temps préalablement réglé, les réglages possibles sont OFF/1/ 2/3/4/5 heures. Appuyez la touche ROUGE ou VERTE pour sauvegarder les réglages.

5.2.5 Information Système

Ce menu indique les versions Hardware et software du terminal.

5.3 Organisation chaînes

A l'écran Menu Principal, sélectionnez pq pour sélectionner le Organisation chaînes et appuyez sur OK ou u pour accéder au menu, qui se compose des sous-menus Editer les chaînes, Manager de favoris, Trier les chaînes et Editer chaîne {régionales.

Ce menu permet de renommer, verrouiller et supprimer des chaînes Renommer Vous pouvez éditer le nom des chaînes qui n'appartiennent pas à l'offre de service TNTSAT. Appuyez sur la touche JAUNE (renommer). Un clavier virtuel s'affichera à l'écran. Sélectionnez les lettres à l'aide des touches fléchées et appuyez sur OK. Appuyez sur la touche rouge pour effacer un caractère. Une fois terminée appuyez sur la touche JAUNE pour sauvegarder le nouveau nom. Verrouillage Cette fonction permet de bloquer l'accès à certaines chaines. Appuyez sur la touche VERTE pour verrouiller/déverrouiller les chaines de votre choix. Les chaines verrouillées sont repérées par un symbole Cadenas. Pour pouvoir regarder une chaîne verrouillée, vous devrez saisir votre code PIN. La chaîne sera verrouillée dans toutes les listes. Supprimer Vous ne pouvez pas supprimer les chaînes appartenant à l'offre de service TNTSAT. Appuyez sur la touche ROUGE pour sélectionner le canal à supprimer. Pour désélectionner une chaine, sélectionnez la et réappuyez sur la touche ROUGE. La ou les chaines ne seront définitivement supprimées que lorsque vous serez sorti du menu. ATTENTION: Après sauvegarde, le ou les canaux seront supprimés de toutes les listes. Pour annuler l'opération de suppression, vous pouvez appuyer sur la touche

Ce menu permet d'organiser vos listes de programmes favoris. Vous ne pouvez pas modifier la liste des chaînes de l'offre de service TNTSAT. Vous pouvez créer vos propres listes de favoris. Sélectionnez un groupe FAV1, FAV2, FAV3, FAV4, FAV5, FAV6 FAV7 et appuyez sur la touche u pour déplacer le focus sur la liste de chaîne. Dans la liste de chaîne sélectionnez la chaînes que vous souhaitez ajouter à la liste favoris et appuyez sur OK pour la marquer. Un petit cœur apparait à côté de la chaine. Répétez l'opération pour toutes les chaînes que vous souhaitez ajouter à la liste de favoris. Appuyez sur la touche JAUNE ou VERTE pour sauvegarder les modifications. Pour déplacer/trier les chaînes dans une liste merci de vous référez au point 5.3.3

5.3.3 Trier les chaînes

Ce menu permet de classer les canaux à un emplacement spécifique. Cette fonction concerne uniquement les canaux qui ne font pas partie de l'offre de service TNTSAT, il est interdit par l'opérateur à l'utilisateur de modifier l'ordre des chaînes de l'offre de service TNTSAT. Changer la position d'une seule chaîne A l'aide des touches pq t u sélectionnez la chaîne que vous souhaitez déplacer appuyez sur la touche VERTE la chaîne à déplacer sera alors marquée par un petit rectangle bleu, vous pouvez alors choisir le nouvel emplacement du canal à l'aide des touches pq t u. Appuyez sur OK pour confirmer la nouvelle position de la chaîne. Pour enregistrer le nouvel ordre des canaux, appuyez sur la touche JAUNE (enregistrer) ou BLEUE (sauvegarder et sortir) Vous pouvez trier les chaînes de vos listes de chaînes favorites et donc modifier le N° des chaînes dans la liste lorsque vous êtes dans le menu trier les chaines appuyez sur la touche FAV sélectionnez la liste que vous souhaitez et réordonner et appliquez la procédure indiquée précédemment.

5.3.4 Editer Chaine régionale

Ce menu permet de changer de chaîne régionale préférée. Sélectionnez la chaîne régionale de votre choix sur la liste affichée et appuyez sur OK pour confirmer votre sélection.

Ce menu est composé de Programmateur, Explorateur ficher, Mise à jour et Réglages Usine.

Vous pouvez programmer votre terminal pour effectuer des actions. Appuyez sur la touche ROUGE pour créer une programmation. Les réglages suivants sont disponibles. Cycle Utiliser les touches t u pour choisir entre Une fois, Quotidien, Hebdomadaire Hebdomadaire Disponible si le cycle est Hebdomadaire. Sélectionnez le jour de la semaine de votre choix. Type de programme Vous pouvez choisir entre Lecture enregistrement mise en veille démarrage. Date de départ Vous pouvez régler la date. Appuyer sur OK pour afficher le calendrier. Heure de départ Utilisez les touches NUMÉROTÉES pour entrer l'heure de départ souhaitée. Durée Utilisez les touches NUMÉROTÉES pour rentrer la durée souhaitée. 11Chaîne Appuyer sur la touche OK pour afficher la liste des chaines en cours et sélectionner avec les touches de navigation. Vous pouvez sélectionner TV ou radio à l'aide de la touche TV/R. Rappel Choisissez combien de seconde vous serez avertit avant le programme Appuyez sur la touche ROUGE pour sauvegarder les modifications.

5.4.2 Explorateur chier

Lecture des chiers préalablement enregistrés Tous les programmes enregistrés seront dans le dossier DVR de votre périphérique de stockage USB. Ouvrez ce dossier comme décrit ci-dessus et sélectionnez l'enregistrement de votre choix. Appuyez sur OK pour commencer la lecture. Pendant la lecture les fonctions disponibles sont : 2 Pause lecture/reprise lecture. 5 6 Retour et avance rapide. ou 3 Revenir à l'explorateur de fichier.

Ce menu permet de mettre à jour le logiciel du terminal, sauvegarder et restaurer les données de réglages des chaines du terminal. Appuyez 2 fois sur OK Vous avez le choix entre : ROUGE Mise à jour logiciel, VERTE Sauvegarder base de données, JAUNE Restaurer base de données. Mise à jour Logiciel Assurez-vous que le fichier de mise à jour est bien copié sur le dossier racine du périphérique USB et que ce dernier soit bien connecté au terminal. Appuyez sur la touche ROUGE pour lancer la mise à jour. Après la mise à jour le terminal s'éteindra et redémarrera. L'avancée de la mise à jour s'affichera sur la façade du terminal. ATTENTION: Ne JAMAIS éteindre le terminal ou déconnecter le périphérique USB pendant la mise à jour. Sauvegarde base de données Appuyez sur la touche VERTE pour sauvegarder les données des chaines et des réglages du terminal sur le périphérique USB. Un fichier “dbase.bin” sera créé sur le dossier racine du périphérique USB. Restaurer base données Appuyez sur la touche JAUNE pour restaurer les données préalablement sauvegardées sur le fichier “dbase.bin” créé sur le dossier racine du périphérique USB.

5.4.4 Réglages Usines

Cette action effacera tous les réglages et toutes les chaines installées. Le terminal redémarrera sur le menu installation. Appuyez sur OK Votre code PIN vous sera demandé avant le « réglage usine ».

Quand la carte est en place, vous pouvez accéder à ce menu pour obtenir les informations sur l'activation des droits de la carte, gérer les échéances et le code PIN. 12Niveau de maturité Certains contenus de programme ne sont pas prévus pour des enfants. Choisissez un âge entre 0 et 15. Le niveau de moralité correspond à l'âge de l'enfant en diminuant de 3 ans. Par exemple vous avez un enfant de 6 ans, dans ce cas vous devez choisir 3 comme niveau de moralité. Si votre enfant a 10 ans, choisissez 7 comme niveau de moralité. Boîte de message Dans ce menu vous pouvez lire les messages qui sont envoyés par l'opérateur. Changer code PIN Permet de modifier le code Pin de la carte. Il faut saisir le code existant (ancien), puis entrer et confirmer le nouveau. Consultation Dans ce menu, vous pouvez vérifier l'adresse unique de votre carte à puce et vérifier le statut de vos droits. Identification du terminal L'information de ce menu pourrait être nécessaire quand vous appelez le centre d'appel. Vous pouvez obtenir, l'adresse unique de votre carte, la version du système inclus par Viaccess, le numéro de série de votre terminal, la version de logiciel et la version de chargeur installée dans votre terminal ainsi que la version du matériel.

6.0 MISE À JOUR AUTOMATIQUE DE LA LISTE DES

CHAÎNES La liste de chaînes de la TNT disponibles par satellite avec TNTSAT sera mise à jour automatiquement par le terminal chaque fois que le diffuseur modifie la liste, ajout de nouvelles chaînes, suppression de chaînes ou modification de noms de chaînes. Le terminal mettra aussi la liste de chaîne à jour si une nouvelle liste est proposée par l'offre de service TNTSAT. La mise à jour prendra quelques instants, s'il vous plaît patientez, pendant le processus un message correspondant sera affiché à l'écran.

7.0 MISE À JOUR LOGICIEL AUTOMATIQUE

Chaque fois que votre terminal s'allumera, il vérifiera la disponibilité d'une mise à jour du logiciel. Si un nouveau logiciel est disponible, il vous sera demandé de procéder à la mise à jour. Confirmez la mise à jour. Afin de lancer la mise à jour, le processus est indiqué sur l'afficheur avant du terminal. Une fois la mise à jour terminée votre terminal redémarrera automatiquement. Dans certains cas le diffuseur peut décider d'imposer la mise à jour. Le cas échéant la mise à jour s'effectuera sans votre confirmation. REMARQUE: Vous ne pouvez pas refuser une mise à jour plus de 2 fois. Si vous refusez la mise à jour 2 fois, lors de la mise en marche suivante le terminal commencera la mise à jour automatiquement. Attention: Ne pas déconnecter votre terminal de l'alimentation électrique et du signal d'antenne pendant la mise à jour logiciel.

L'EPG affiche le programme des émissions pour la chaîne en cours. La disponibilité de l'EPG dépend de l'organisme de diffusion. Le guide peut donc ne pas être disponible pour toutes les chaînes. En mode visualisation, appuyez sur le bouton EPG, le menu EPG apparaîtra. 13Choisissez la chaîne dans la liste à l'aide des touches pq. Pour naviguer entre liste des chaînes et liste des programmes, utilisez les touches t u. Surlignez le programme de votre choix pour faire apparaitre la description courte du programme à l'aide des touches t u pq. L'écran se divisera en 3 parties principales. Sur le côté gauche, vous trouverez la liste des chaînes. Sur le côté droit vous trouverez la liste des programmes et en partie inférieure un texte qui fournit, une description courte, ainsi que l'heure de début et de fin du programme. Sélectionnez le jour suivant/précédent du programme à l'aide des touches ROUGE/VERTE. La touche JAUNE permet d'afficher davantage d'informations sur l'émission. Vous pouvez programmer un enregistrement ou une action pour le programme sélectionné directement en appuyant sur la touche BLEUE. Dans les détails du programme : Faites défiler les informations à l'aide des touches pq. Pour revenir à la liste des programmes, appuyez sur

8.2 Regarder un programme protégé par le contrôle parental

Il vous sera demandé d'entrer le code PIN pour regarder les programmes avec un niveau de contrôle parental supérieur à celui réglé dans le terminal. Vous avez 3 tentatives pour entrer le code valide. Si vous n'entrez pas le code valide après 3 tentatives, le terminal ne vous permettra pas d'effectuer une nouvelle tentative avant 15 minutes.

8.3 Bannières de zapping et d'information

La bannière de zapping s'affiche automatiquement chaque fois que vous changez de chaîne en mode normal. Elle renseigne sur le nom du satellite, la date et l'heure, le numéro de canal et le nom de l'émission en cours, le programme et sa date d'échéance. La durée d'affichage de la bannière de zapping peut être modifiée dans le menu de réglages système Réglage de l'affichage à l'écran. Pour afficher la bannière d'information, appuyez sur la touche INFO. La bannière de zapping, renseigne aussi sur la prochaine émission et son programme, l'existence du sous-titrage et du télétexte sur la chaîne en cours, le mode son, l'existence du son numérique. La bannière d'information peut basculer entre mode étendu et signal par appui sur la touche ROUGE (étendu) et VERTE (signal). En mode étendu, un bref résumé (s'il existe) du programme en cours peut être affiché. En mode signal, les informations qui s'affichent sont d'ordre technique : paramètres du répéteur, PID audio et vidéo du canal en cours, puissance et qualité du signal.

8.4 Liste des chaînes

Pour afficher à l'écran la liste des canaux en cours, appuyez sur OK en mode visualisation. Sélectionnez le canal à l'aide des touches pq t u et appuyez sur OK pour passer en mode visualisation plein écran. Commutez entre TV et radio à l'aide de la touche TV/R. Vous pouvez aussi ajouter des chaines à vos groupes de favoris directement à partir de cette liste en appuyant sur la touche VERTE

148.5 Sélection de la liste favoris

Sélectionnez une liste de favoris en appuyant sur la touche FAV de la télécommande à l'aide des touches pq et appuyez sur OK pour confirmer la sélection. Ajouter aux FAV à l'aide des touches VERTE et JAUNE vous pouvez directement ajouter ou supprimer une chaine favorite à partir des listes FAV1 à FAV7. Un symbole en forme de cœur apparaitra à côté du nom des chaines ajoutées. Vous pouvez sortir des listes favoris à l'aide de la touche LIST en sélectionnant Tous réseaux

8.6 Sélection satellite

Si vous avez installé des chaînes provenant de plus d'un satellite, utilisez la touche LIST de la télécommande. La liste des satellites s'affichera. Sélectionnez un satellite à l'aide des touches pq et appuyez sur OK pour confirmer.

8.7 Sélection de la langue son

Appuyez sur la touche AUDIO de la télécommande. A l'aide des touches pqt u, sélectionnez dans la liste la langue souhaitée pour le son. A l'aide des touches pq, sélectionnez la voie pour le son : gauche, droite ou stéréo. Choisissez la langue audio à l'aide des touches t u. Vous pouvez sélectionner plusieurs langues Audio si diffusées. Appuyez sur OK pour confirmer.

8.8 Fonction télétexte

En mode visualisation des chaînes, appuyez sur la touche TEXT. Si le télétexte est disponible en plusieurs langues, sélectionnez la langue de votre choix dans la liste. Utilisez les touches NUMÉROTÉES pour naviguer entre les pages. Appuyez sur pour retourner au visionnage des chaînes.

8.9 Fonction sous-titres

En mode visualisation des chaînes, appuyez sur la touche SUB. La liste des langues de sous-titrage disponibles s'affiche à l'écran. A côtés du nom de la langue, apparaîtra l'information additionnelle montrée comme DVB-N ; DVB-HH. DVB-N Signifie des sous-titres pour les personnes ayant une audition normale DVB-M Signifie des sous-titres pour les personnes malentendantes ou ayant une audition faible OFF Arrêt des Sous titres Sélectionnez la langue à l'aide des touches t u et confirmez par OK. Pour désactiver le sous-titrage, choisissez Désactivé dans la liste de langues.

Votre terminal permet d'effectuer des enregistrements instantanés du programme que vous regardez. Appuyez simplement sur 4 pour démarrer l'enregistrement. Pour entrer la durée souhaitée de l'enregistrement, appuyez sur 4 une nouvelle fois et utilisez les touches 0~9 pour rentrer la durée d'enregistrement souhaitée. Pendant l'enregistrement une bannière indiquant le temps 15d'enregistrement écoulé sera affichée en haut à droite de l'écran. Pour arrêter l'enregistrement appuyez sur la touche 3.

9.2 Enregistrement « Direct diéré»

Votre terminal permet d'effectuer des enregistrements « Direct différé ». Pour démarrer la fonction Direct différé appuyer sur la touche 2. Vidéo sera en pause et le son sera coupé. Pour reprendre le programme là où vous l'avez laissé appuyez de nouveau sur 2. REMARQUE: S'il vous plaît connectez un périphérique de stockage USB avec suffisamment de mémoire libre. Pour enregistrer un programme HD un périphérique de stockage « haute vitesse » est nécessaire.

Un dysfonctionnement du terminal peut avoir de multiples causes. Vérifiez l'appareil comme indiqué ci-dessous. S'il ne fonctionne toujours pas correctement après contrôle, contactez votre revendeur. Ne pas ouvrir le capot du terminal, cela peut être dangereux. Symptôme Cause Recours Les LED de la façade ne s'allument pas. Le cordon d'alimentation n'est pas branché. Vérifiez que le cordon d'alimentation est bien branché dans la prise murale. Pas d'image ou de son. Mauvais branchement de la sortie audio/vidéo du terminal au téléviseur. Branchez correctement la sortie A/V du terminal au téléviseur. Son coupé. Appuyez sur la touche !. TV hors tension. Allumez le téléviseur. Pas d'image. Le terminal ne reçoit pas de signal. Vérifiez le câble d'antenne; remplacez ou resserrez sa connexion au terminal. Valeurs incorrectes pour certains paramètres du tuner. Dans le menu installation, régler correctement les valeurs des paramètres du tuner. Mauvaise orientation de la parabole. Vérifiez la puissance du signal et orientez correctement la parabole. La télécommande ne fonctionne pas. Il n'y a pas de piles dans la télécommande ou les piles sont à plat. Vérifiez que les piles soient correctement insérées dans la télécommande. Vérifiez les piles; si elles sont à plat, les remplacer.

Démodulateur Modulation: QPSK, 8PSK Débit de symboles d'entrée: 2 ~ 45 Ms/s Signaux SCPC & MCPC des satellites à bande Ku 16Syntoniseur Front: DVB-S2 Gamme des fréquences d'entrée : 950 – 2150 MHz Impédance RF : 75 Ohms +/- 5% Niveau de signal : -65 ~ -25 dBm Impédance du signal d'entrée: 75 Ohms +/- 5% Puissance LNB polarisation: 13/18 V, 400 mA, surcharge protégée Versions DiSEqC : 1.0, 1.1 Vidéo Débit d'entrée: 60 Mbit/s max. Résolution vidéo : 1920 x 1080p,1920 x 1080i, 1280 x 720p Aspect conversion: Letter Box, Pan & Scan Audio Vitesse d'échantillonnage: 32, 44.1, 48 kHz Modes audio: Stéréo, Mono Mémoires et système Processeur: AliM3528 @ 2000DMIPS Mémoire flash: 128MB Nand Flash Mémoire système: 256MB DDR3 Connecteurs Entrée SAT HDMI 1 Péritel TV (CVBS) S/PDIF coaxiale Entrée d'alimentation (12 V) Caractéristiques générales Alimentation : Adaptateur externe Gamme des tensions d’entrée: 100 – 240 V AC 50/60. Tension en sortie: DC 12 V, 1.5A Puissance consommée: 18 W max., typ. 10 W Consommation en veille: max. 0.5 W Température de fonctionnement: - 5 ~ +45° C Température de stockage: -40~ +70° C Gamme d’humidité de fonctionnement: 5~95% RH, non-condensé Taille (L x D x H) en mm: 180x 110 x 43 Poids: 0.285 kg 17Le terminal est conforme à la norme EN 60065. Le produit est conforme aux exigences de base et aux autres dispositions et directives applicable 2004/108/EC et 73/23/EC, RoHS 2002/95/EC Sujet à modification. En conséquence de la recherche et du développement continus, les spécificités techniques, le design et l'apparence du produit peuvent changer. Fabriqué sous licence de Dolby Laboratories. Dolby et le symbole double-D sont des marques de Dolby Laboratories. Dolby est une marque enregistrée du laboratoire Dolby, HDMI, le logo HDMI et « High-Definition Multimedia Interface » sont des marques ou des marques enregistrées appartenant à HDMI Licensing LLC aux Etats Unis et dans les autres pays. ASTRA est une marque déposée de SES ASTRA, TNTSAT est une marque de GROUPE CANAL+, Viaccess est une marque de Viaccess, tous les autres produits ou marques sont des marques déposées de leurs propriétaires respectifs. CE PRODUIT EST SOUS LICENCE DU PORTEFEUILLE DE BREVETS AVC. CE PRODUIT EST STRICTEMENT RESERVE A UN USAGE PARTICULIER, PRIVE ET NON COMMERCIAL POUR (i) ENCODER DE LA VIDÉO EN CONFORMITÉ AVEC LA NORME AVC («VIDÉO AVC») ET/OU (ii) DÉCODER DE LA VIDÉO AVC QUI A ETE CODEE PAR UN UTILISATEUR PARTICULIER DANS UNE ACTIVITÉ PERSONNELLE PRIVEE ET NON COMMERCIALE ET/OU OBTENUES D'UN FOURNISSEUR VIDÉO SOUS LICENCE POUR FOURNIR DES VIDEOS AVC. AUCUNE LICENCE N'EST ACCORDÉE OU TACITE POUR TOUTE AUTRE UTILISATION. DES INFORMATIONS COMPLÉMENTAIRES PEUVENT ÊTRE OBTENUES DE MPEG LA, LLC SUR
