MODE D'EMPLOI SPG9465W SAUTER

PROLINE REFRIGERATEUR BRF40 SAUTER Plaque gaz SPG9465W MANUEL D'UTILISATION Besoin d'aide ?Rendez-vous sur votre communauté https://sav.darty.comNous cuisinons si bien ensemble BVCert.6011825 INSTRUCTIONS UTILISATEUR Nous cuisinons si bien ensemble BVCert.6011825 INSTRUCTIONS UTILISATEUR Nous cuisinons si bien ensemble BVCert.6011825 INSTRUCTIONS UTILISATEUR TablesTablesTablesTABLES DES MATIÈRES Chère Cliente, Cher Client, Vous venez d’acquérir un produit SAUTER et nous vous remercions de la confiance que vous nous accordez. Choisir SAUTER, c’est faire pleinement confiance à sa technologie de pointe pour mieux se concentrer sur l’essentiel : la recette, les saveurs et la convivialité. C’est pour vous permettre, jour après jour, d’exprimer vos talents et vos souhaits de réussite culinaire que nous avons créé cette nouvelle génération d’appareils ergonomiques et intuitifs, qui s’intègrent harmonieusement dans votre cuisine. Pour répondre à vos attentes, notre gamme de produits s’étend aujourd’hui des fours, tables de cuisson, cuisinières et hottes aux micro-ondes, lave-vaisselle et aux réfrigérateurs intégrables. Tous sont conçus et fabriqués avec une attention extrême au service de votre plaisir et de votre confort. Dans un souci permanent de toujours mieux satisfaire vos exigences, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions (coordonnées à la fin de ce livret). Connectez-vous aussi sur notre site où vous trouverez nos dernières innovations ainsi que des informations utiles pour vous permettre d’exercer vos talents de chef. Nous sommes heureux de vous accompagner dans vos réalisations gourmandes et nous espérons que votre achat vous apporte entière satisfaction. Le label « Origine France Garantie » assure au consommateur la traçabilité d’un produit en donnant une indication de provenance claire et objective. La marque SAUTER est fière d’apposer ce label sur les produits issus de nos usines françaises basées à Orléans et Vendôme. www.sauter-electromenager.com Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide afin de vous familiariser plus rapidement avec son fonctionnement. BVCert.6011825TABLES DES MATIÈRES

• Mise en marche des brûleurs gaz p. 25
• Récipients pour les brûleurs gaz p. 26
• Mise en marche de la plaque électrique (selon modèle) p. 27
• Récipients pour la plaque électrique (selon modèle) p. 27

INSTRUCTIONS DE SÉCURITÉINSTRUCTIONS DE SÉCURITÉ Instructions de sécurité importantes. Lire avec attention et garder pour de futures utilisations. La notice de votre appareil est disponible en téléchargement sur le site internet de la marque.

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience et de connaissance, si elles ont pu bénécier d’une surveillance ou d’instructions pré

alables concernant l’utilisation de l’appareil de façon sûre et en ont compris les risques encourus.

Les enfants ne doivent pas jouer avec l’appareil.

Les opérations de nettoyage et de maintenance ne doivent pas être faites par des enfants laissés sans surveillance.

Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Raccordement électrique :

Il doit être possible de dé- connecter l’appareil du réseau d’alimentation, soit à l’aide d’une che de prise de courant, soit en incorporant un interrupteur dans les canalisations xes conformé

ment aux règles d’installation. Le l de protection (vert-jaune) doit être relié à la borne de terre de la che de prise de courant ou à la borne de terre de l’installation.

La che de prise de courant doit être accessible après l’installation. Appareil dont le boitier de raccordement est accessible :

Si le câble d’alimentation est endommagé, il doit être remplacé par un câble de type H05V2V2F.

L’appareil doit être branché avec un câble d’alimentation normalisé à 3 conducteurs de 1 mm² (1 ph + 1 N + terre) qui doivent être raccordés sur le réseau 220-240V~ par l’intermédiaire d’une prise de courant normalisée CEI 60083 ou d’un dispositif de coupure omni

polaire conformément aux règles d’installation en vigueur. Le l de protection (vert-jaune) est relié à la borne de terre de l’appareil et doit être relié à la borne de terre de l’installation. Appareil dont le boitier de raccordement n’est pas accessible :

Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou une personne de qualica

Avant l’installation, s’assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l’appareil sont compatibles.

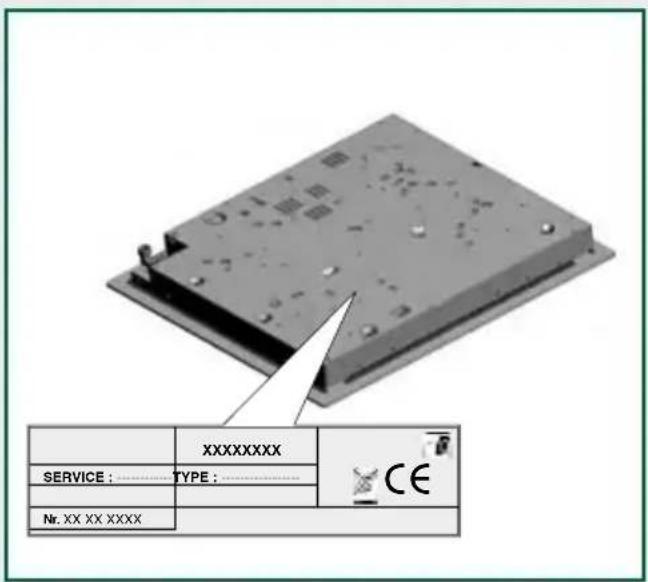

Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique ou sur l’éti

quette collée sur l’appareil.

Cet appareil n’est pas raccordé à un dispositif d’évacuation des produits de combustion. Il doit être installé et raccordé confor

mément aux règles en vigueur. Une attention particulière sera accordée aux dispositions appli

L’utilisation d’un appareil de cuisson au gaz conduit à la produc

tion de chaleur et d’humidité dans le local où il est installé. Veillez à assurer une bonne aération de la cuisine : maintenir ouverts les orices d’aération mécanique. Une utilisation intensive et prolongée de l’appareil peut nécessiter une aération supplé

mentaire, par exemple en ouvrant une fenêtre, ou une aération plus efcace, par exemple en augmen

tant la puissance de la ventilation mécanique si elle existe. Consignes générales de sécurité :

Cet appareil est destiné a être installé sur un plan de travail uni

Ne pas utiliser d’appareil de nettoyage à la vapeur.

L’appareil n’est pas destiné à être mis en fonctionnement au moyen d’une minuterie externe ou d’un système de commande à distance séparé. AVERTISSEMENT

Non surveillée, une cuisson sur une table de cuisson et utilisant de la graisse ou de l’huile peut s’avérer dangereuse et provoquer un incendie.

Ne jamais tenter d’éteindre un feu avec de l’eau mais éteindre l’appareil, puis couvrir la amme avec un couvercle ou une couver

ture anti-feu. MISE EN GARDE : Risque d’incendie : ne rien stocker sur les surfaces de cuisson.

N’utilisez pas des récipients qui dépassent les bords de la table de cuisson.

Nous avons conçu cette table de cuisson pour une utilisation par des particuliers dans un lieu d’habitation.INSTRUCTIONS DE SÉCURITÉ

Le processus de cuisson est à surveiller. Un processus de cuis

son court est à surveiller sans in- terruption.

N’utilisez des protections de tables que si elles ont été conçues par le fabricant de ces appareils de cuisson ou si elles sont recom

mandées par ce fabricant dans les instructions d’utilisation incorpo

rées dans l’appareil. L’utilisation de protections inappropriées peut provoquer des accidents. MISE EN GARDE : Nous ne recommandons pas de dispositif de protection de table. Tables de cuisson équipées d’un dessus verre : ATTENTION : En cas de bris du verre de la plaque de cuisson : - éteindre immédiatement tous les brûleurs ainsi que tous les élé

ments chauffants électriques et isoler l’appareil de toute source d’énergie, - ne pas toucher la surface de l’appareil, - ne pas utiliser l’appareil. MISE EN GARDE : Si la surface est fêlée, décon- nectez l’appareil de l’alimentation pour éviter un risque de choc élec

Il est recommandé de ne pas déposer d’objets métalliques tels que couteaux, fourchettes, cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds.

Après utilisation, arrêtez le fonc- tionnement de la table de cuisson au moyen de son dispositif de commande et ne pas compter sur le détecteur de casseroles.INSTRUCTIONS DE SÉCURITÉ INSTRUCTIONS DE SÉCURITÉ

Lorsqu’une manette devient difcile à tourner, NE FORCEZ PAS. Demandez d’urgence l’inter

vention de l’installateur.

Cette table est conforme à la norme EN 60335-2-6 en ce qui concerne les échauffements des meubles de classe 3 en ce qui concerne l’installation (selon norme EN 30-1-1).

Pour la cuisson, n’utilisez jamais de feuille de papier d’aluminium. Ne déposez jamais de produits emballés avec de l’aluminium, ou en barquette d’aluminium, sur votre table de cuisson. L’alumi

nium fondrait et endommagerait dénitivement votre appareil de cuisson. Tables de cuisson équipées d’un dessus verre :

N’utilisez pas de diffuseurs, de grille-pain, de grilloirs à viandes en acier et des faitouts avec des pieds reposant ou efeurant le dessus verre.

Ces tables de cuisson destinées exclusivement à la cuisson des denrées alimentaires et des boissons ne contiennent aucun composant à base d’amiante.

Ne rangez pas dans le meuble situé sous votre table de cuisson vos produits d’ENTRETIEN ou INFLAMMABLES (atomiseur ou récipient sous pression, ainsi que papiers, livres de recettes...).

Si vous utilisez un tiroir placé sous la table, nous vous déconseillons le rangement d’objets craignant la température (plastiques, papiers, bombes aérosols, etc...).

Votre table doit être déconnec- tée de l’alimentation (électrique et gaz) avant toute intervention.

En branchant des appareils élec- triques sur une prise de courant située à proximité, assurez-vous que le câble d’alimentation ne soit pas en contact avec les zones chaudes.

Par mesure de sécurité, après utilisation, n’oubliez pas de fermer le robinet de commande générale du gaz distribué par canalisation ou le robinet de la bouteille de gaz butane/propane.

La marque de conformité CE est apposée sur ces tables.

L’installation est réservée aux ins- tallateurs et techniciens qualiés.

Environnement Les matériaux d’emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l’environnement en les déposant dans les conteneurs municipaux prévus à cet effet. Votre appareil contient également de nombreux matériaux recyclables. Il est donc marqué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage des appareils qu’organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne en vigueur sur les déchets d’équipements électriques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile. Nous vous remercions pour votre collaboration à la protection de l’environnement. Conseil d'économie d'énergie Pour éviter des déperditions de chaleur pendant la cuisson, couvrez les récipients avec un couvercle (de préférence en verre ce qui permet de contrôler la cuisson sans avoir à le soulever.). Vous pouvez économiser de l'énergie en éteignant votre foyer électrique (selon modèle) avant la fin de la cuisson afin de bénéficier de la chaleur résiduelle.DESCRIPTION DE VOTRE APPAREIL

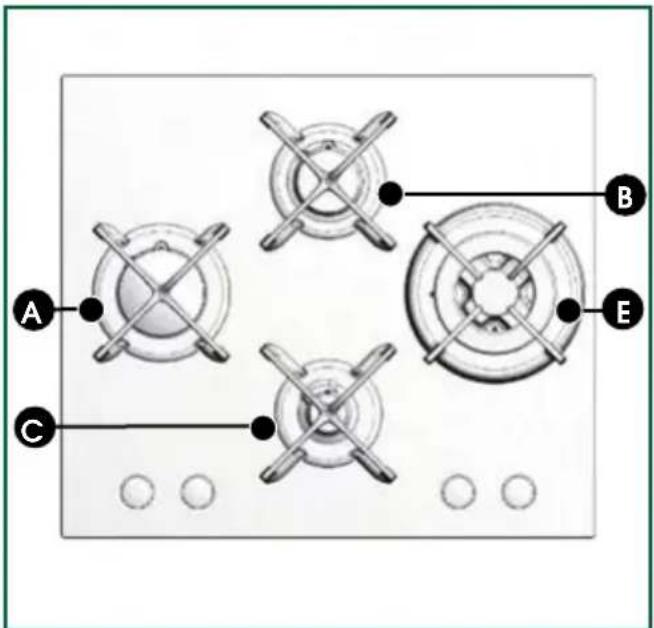

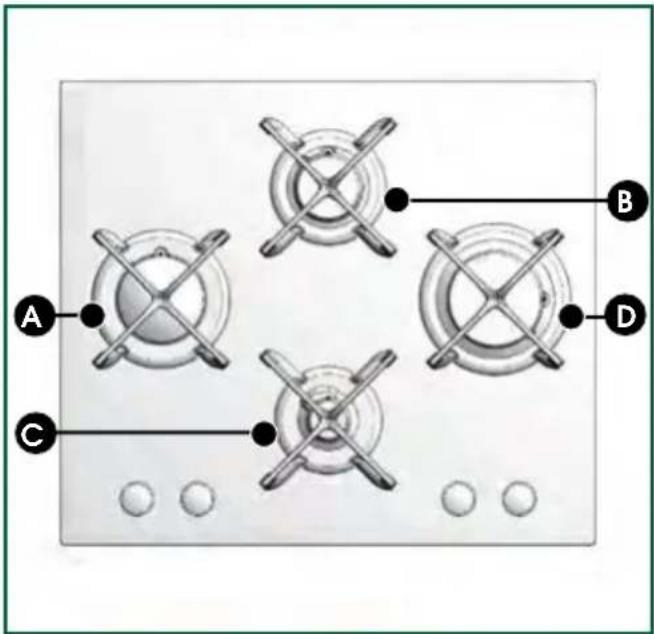

Modèle avec 4 brûleurs gaz Type : AA1LSB Dessus

Brûleur rapide Brûleur Semi-rapide Brûleur auxiliaire Brûleur Grand rapide Brûleur Triple couronne Plaque électrique 1,5 kW Modèles 4 Feux avec brûleur triple-couronne

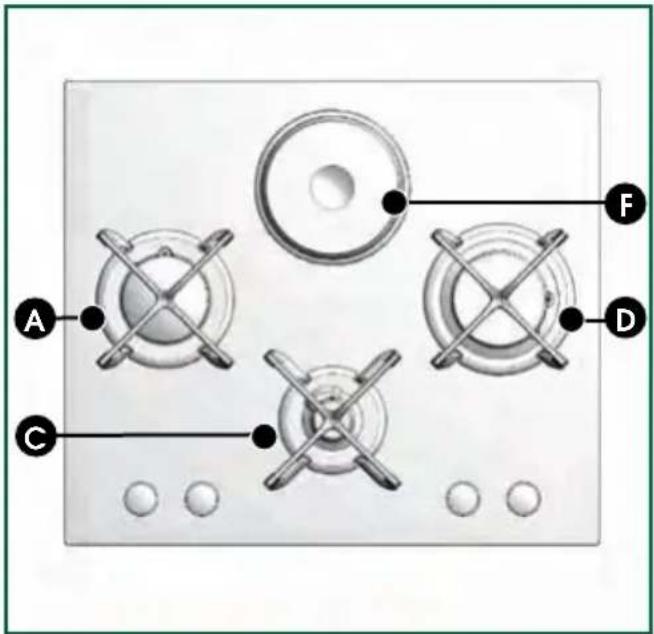

Modèle avec plaque électrique

Les puissances des brûleurs gaz sont indiquées dans le tableau "Caractéristiques gaz", chapitre "Installation de votre appareil". Modèles 3 Feux avec brûleur triple-couronne

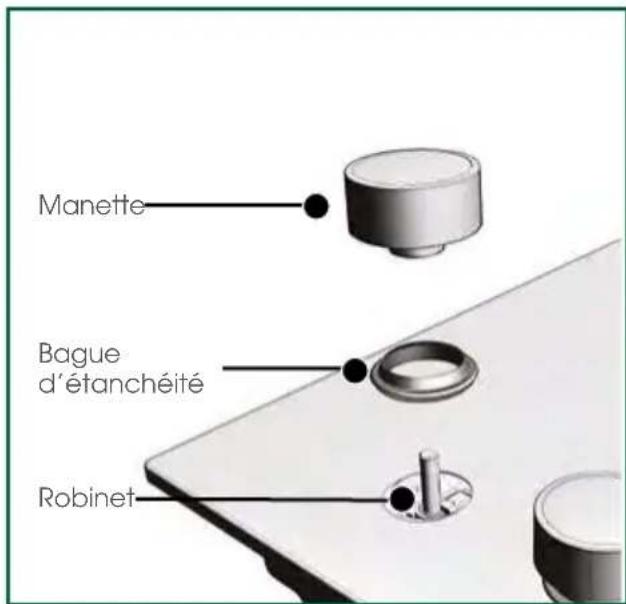

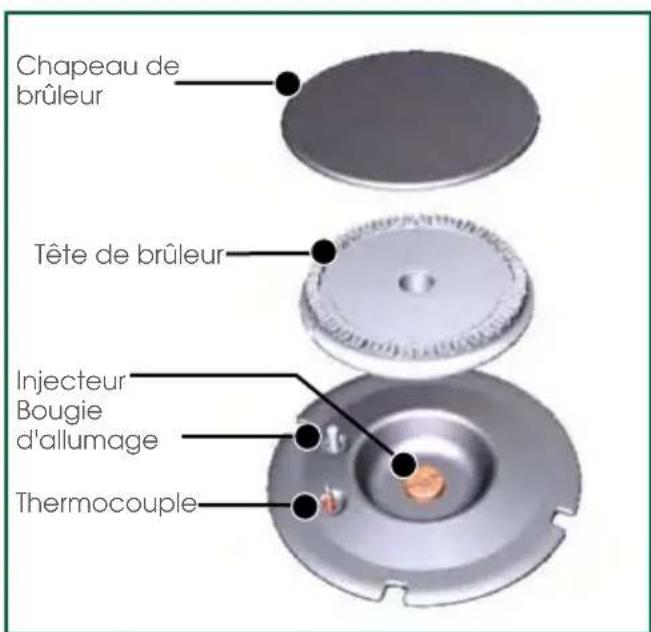

Manette Vue d'ensemble des brûleurs Chapeau de brûleur Tête de brûleur Bougie d'allumage Thermocouple Injecteur Manette Bague d’étanchéité RobinetDESCRIPTION DE VOTRE APPAREIL DESCRIPTION DE VOTRE APPAREIL

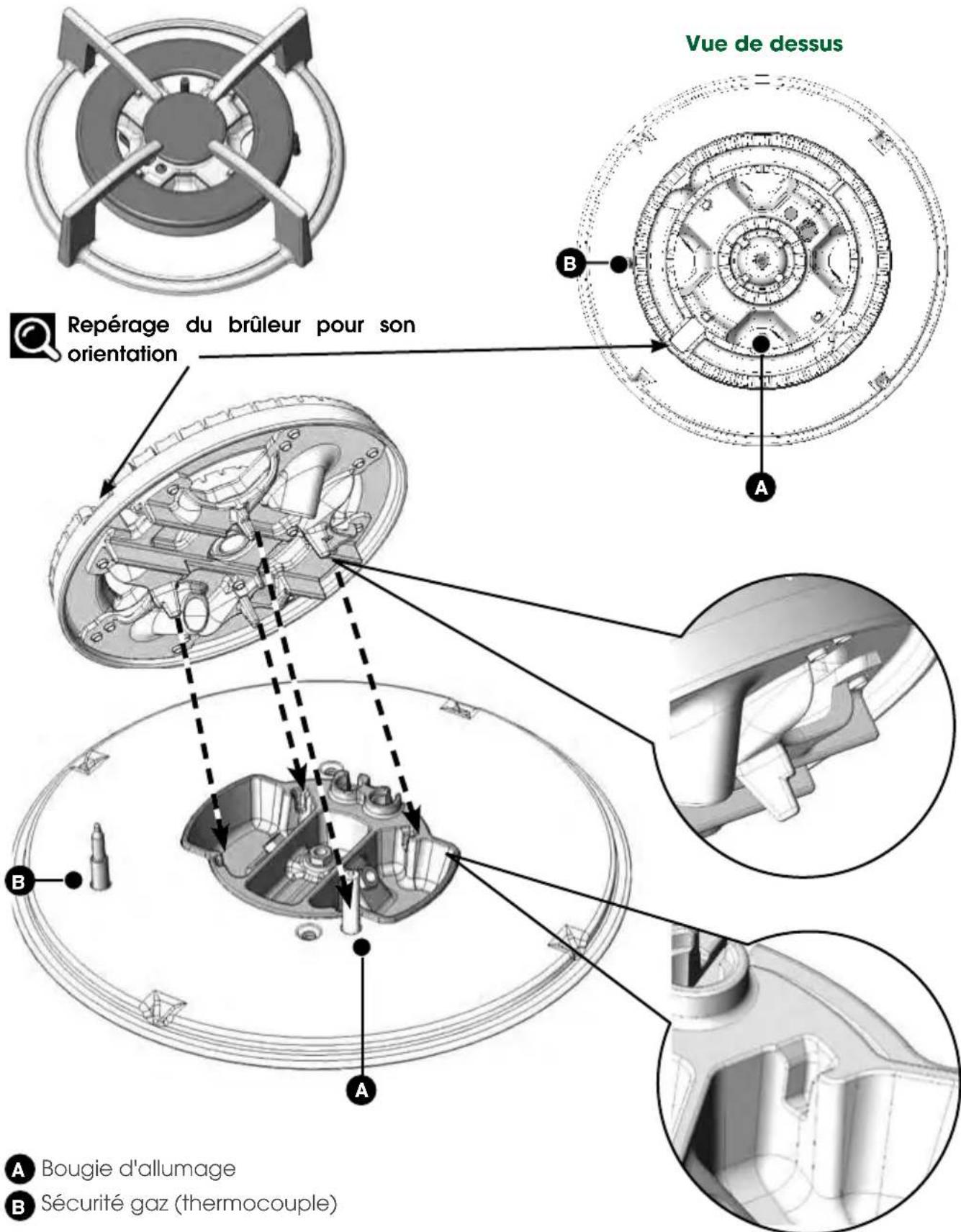

Montage du brûleur triple-couronne (selon modèle)

Sécurité gaz (thermocouple)

Repérage du brûleur pour son orientation Vue de dessusINSTALLATION DE VOTRE APPAREIL

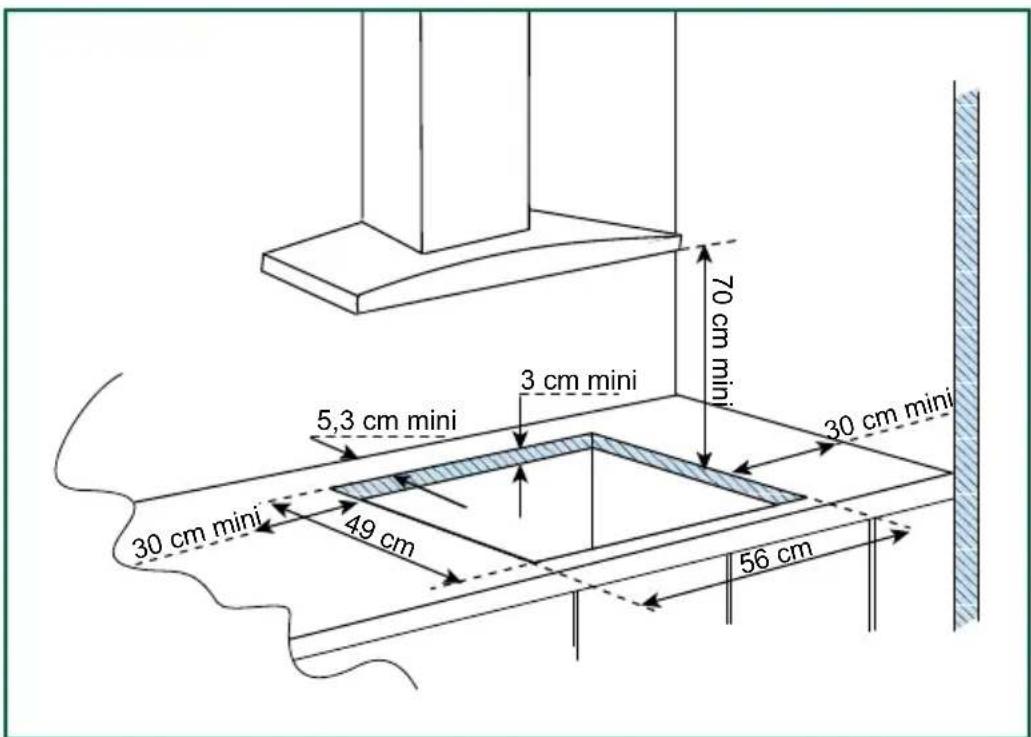

• Dimensions d'encastrement

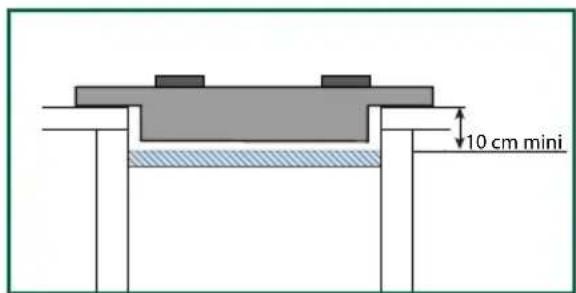

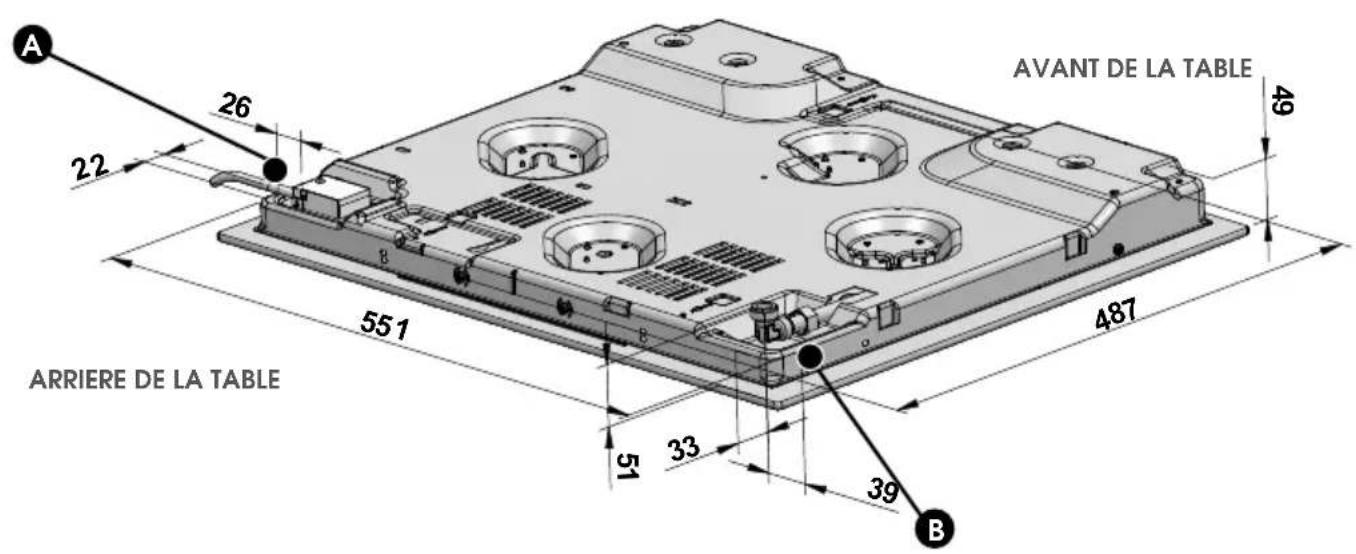

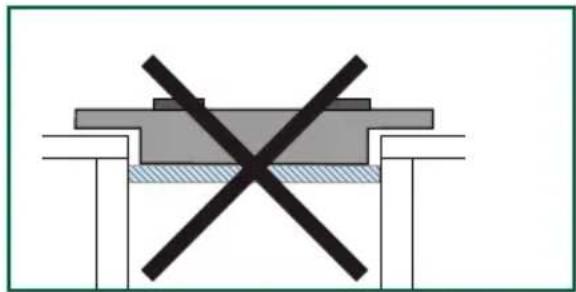

• Choix de l’emplacement Votre appareil doit être encastré dans le plateau d’un meuble support de 3 cm d’épaisseur minimum, fait en matière qui résiste à la chaleur, ou bien revêtu d’une telle matière.Pour ne pas gêner la manoeuvre des ustensiles de cuisson, il ne doit y avoir à droite, ou à gauche, ni meuble ni paroi à moins de 30 cm de la table de cuisson.Votre table doit impérativement être en appui sur le plan de travail. Si une cloison horizontale ou une traverse se trouve sous votre appareil, elle doit être située à 10 cm mini du dessus du plan de travail. Dans tous les cas, ne rangez pas d’atomiseur ou de récipient sous pression dans le compartiment qui pourrait exister sous la table (voir chapitre “Consignes de sécurité”).10 cm mini70 cm mini49 cm 56 cm30 cm mini3 cm mini5,3 cm mini30 cm miniINSTALLATION DE VOTRE APPAREIL INSTALLATION DE VOTRE APPAREIL

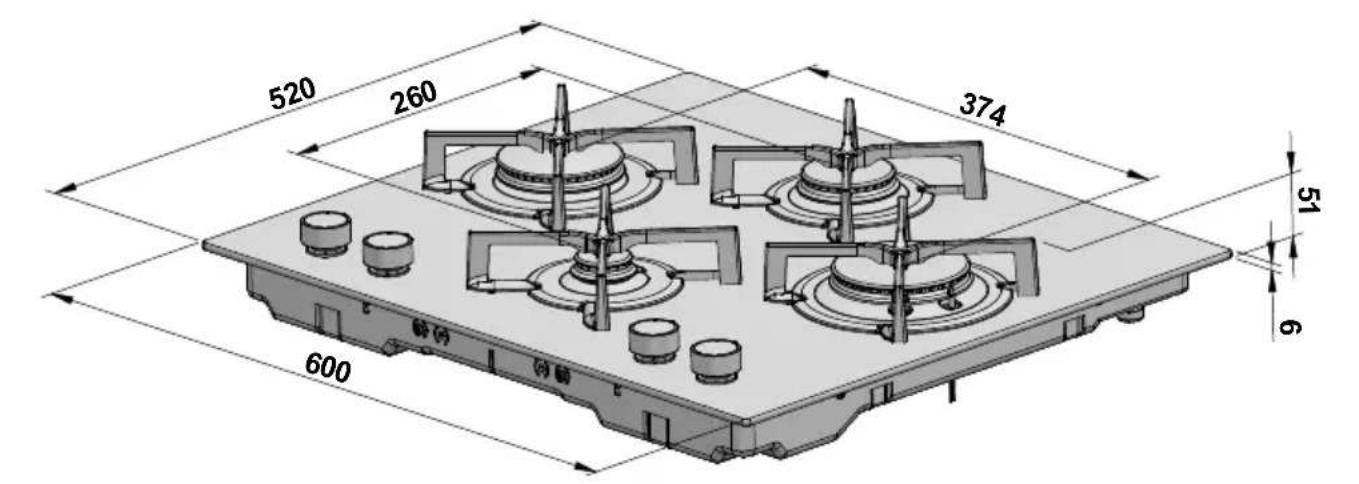

• Dimensions d'encombrement Modèle avec 4 brûleurs gaz Boîtier de raccordement électrique avec câble de raccordement L = 100 cm Raccordement au gaz G 1/2"

1:5 Echelle : Solid Edge Feuille : Matière : Date : Dessiné par : Rév. :Document n° : Titre : 23/01/2020 brasilp

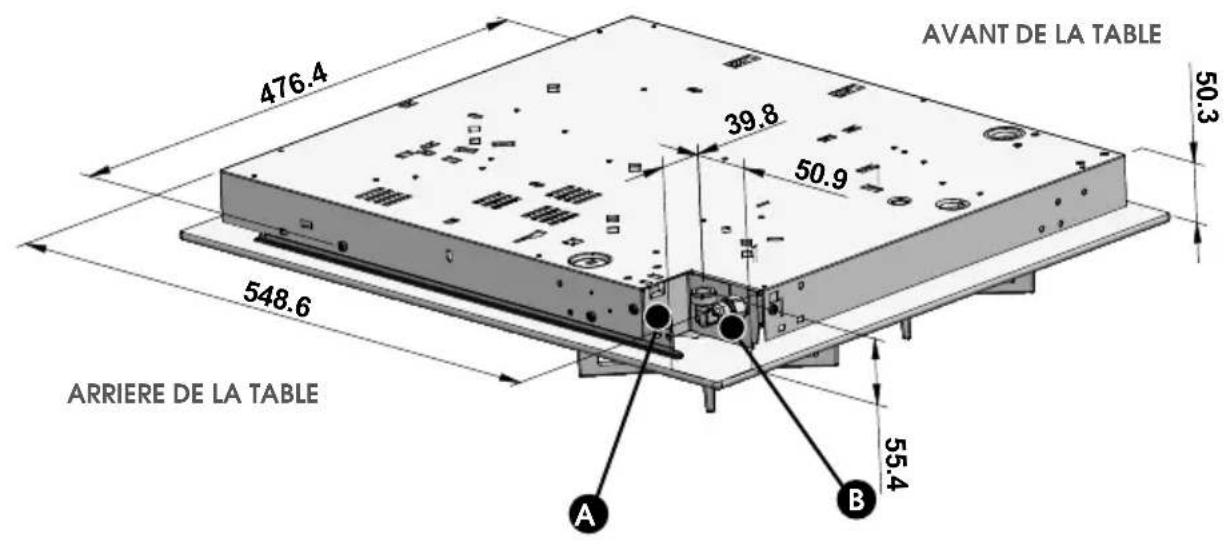

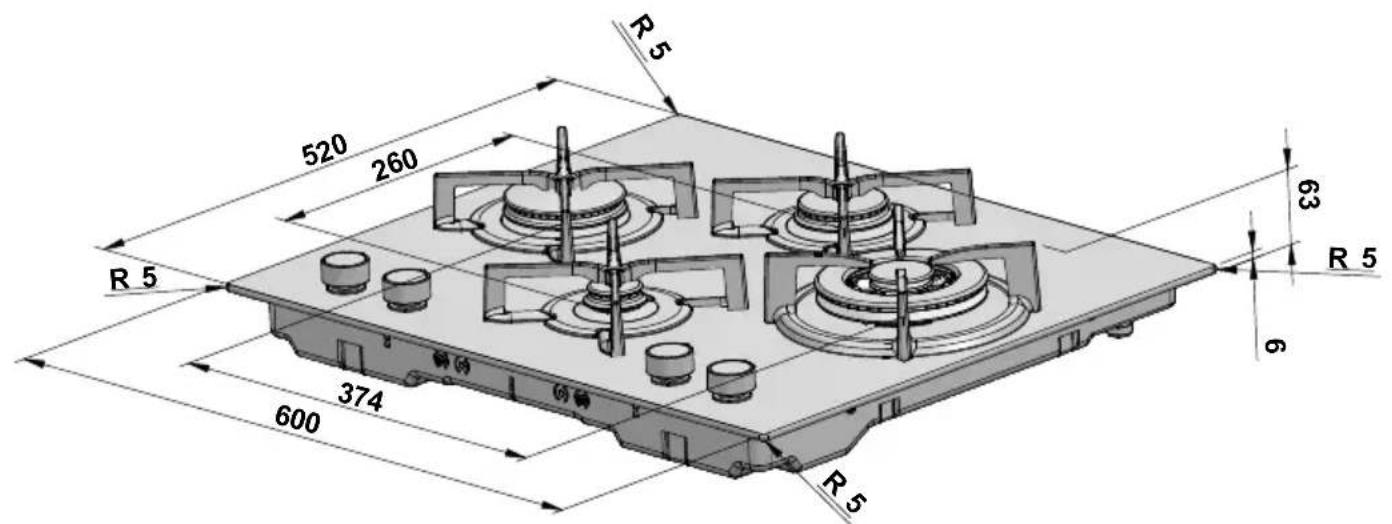

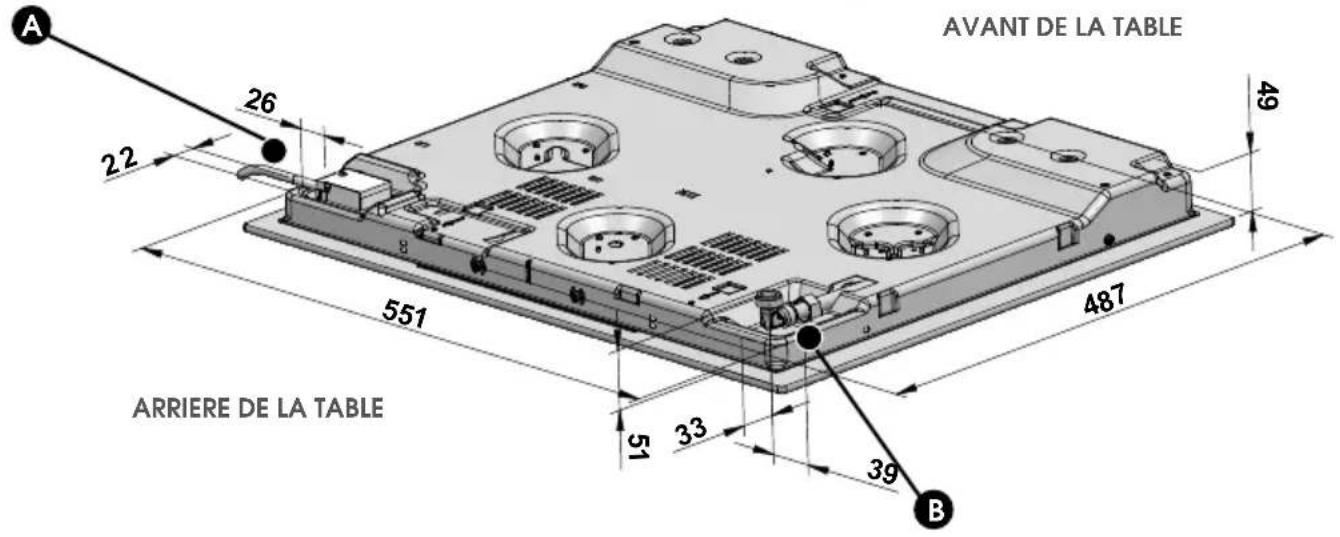

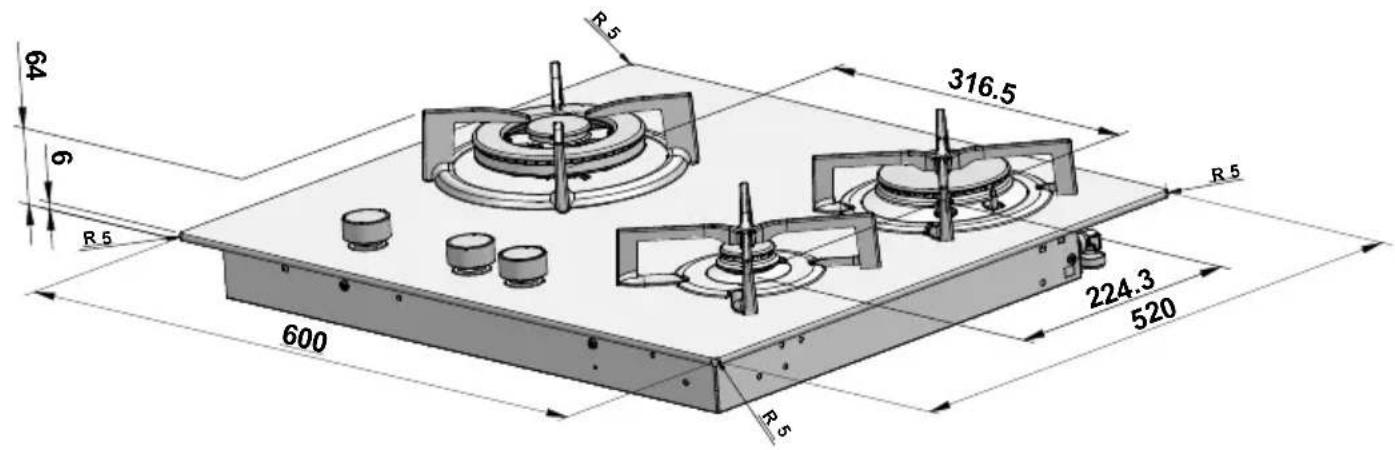

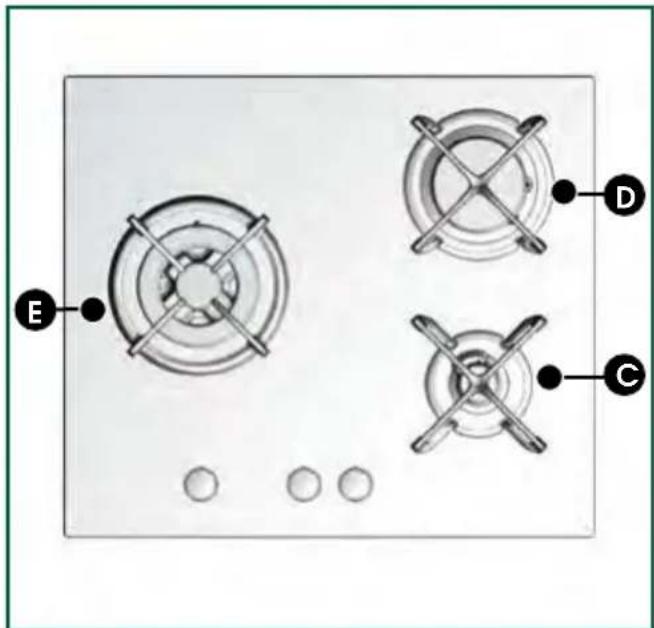

Modèles avec brûleur triple-couronne

Boîtier de raccordement électrique avec câble de raccordement L = 100 cm

Raccordement au gaz G 1/2"

1:5 Echelle : Solid Edge Feuille : Matière : Date : Dessiné par : Rév. :Document n° : Titre : 22/01/2020 brasilp

Boîtier de raccordement électrique avec câble de raccordement L = 93cm

Raccordement au gaz G 1/2"

1:10 Echelle : Solid Edge Feuille : Matière : Date : Dessiné par : Rév. :Document n° : Titre : 22/01/2020 brasilp

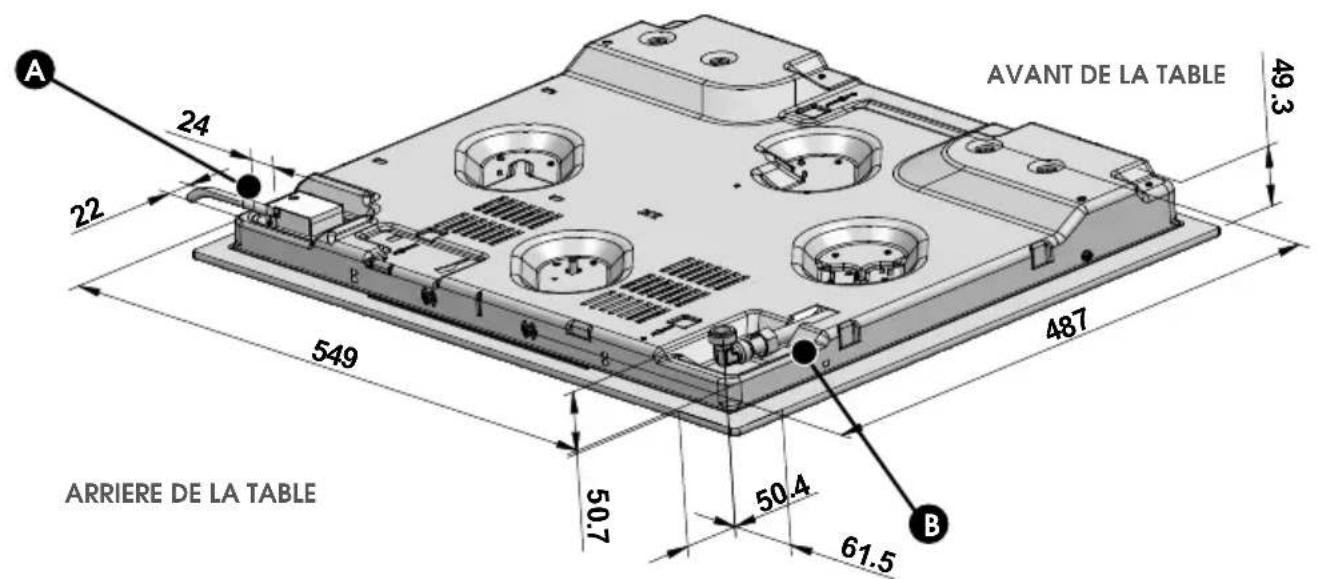

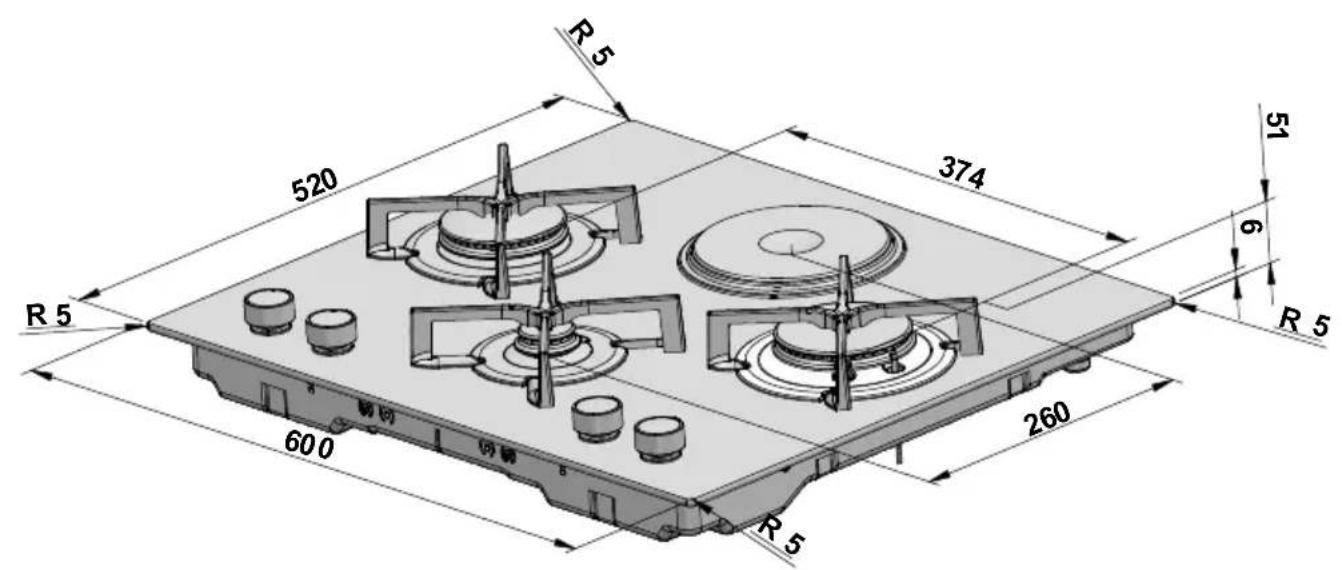

Modèle avec plaque électrique

1:5 Echelle : Solid Edge Feuille : Matière : Date : Dessiné par : Rév. :Document n° : Titre : 22/01/2020 brasilp

Boîtier de raccordement électrique avec câble de raccordement L = 100 cm Raccordement au gaz G 1/2"

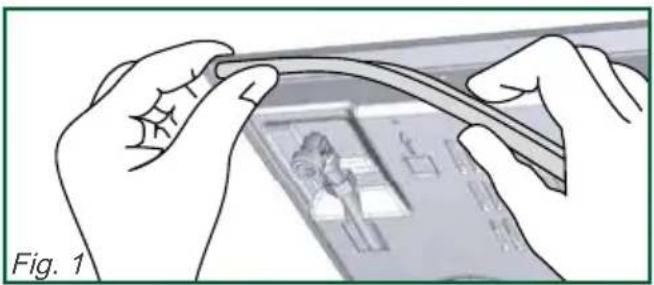

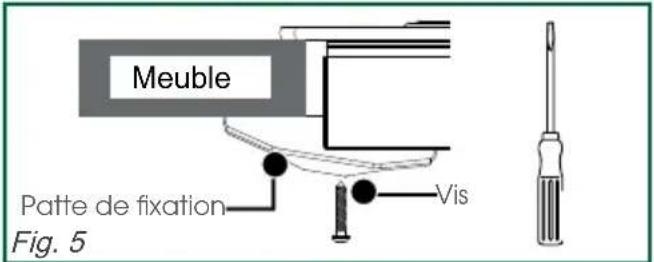

• Encastrement dans le plan de tra- vail Pour assurer l’étanchéité entre la table et le plan de travail, collez le joint fourni dans la pochette avant l’installation de la table :— Retirez les grilles support casserole, les chapeaux de brûleur et les têtes de brûleurs en repérant leur position (voir paragraphe "Description de votre appareil").— Retournez la table et posez-la avec précaution au-dessus de l’ouverture du meuble pour ne pas endommager les manettes et les bougies d’allumage. Collez le joint mousse en dessous de votre appareil en suivant le pourtour des surfaces en appui sur votre plan de travail. Il assurera ainsi une bonne étanchéité avec le plan de travail. Se conformer au croquis (Fig. 1).— Placez votre table de cuisson dans la découpe du plan de travail en prenant soin de la tirer vers l’avant au maximum.— Placez les têtes de brûleurs, les chapeaux, et les grilles support casserole.— Raccordez votre table au gaz (voir chapitre “Raccordement gaz”) et à l’électricité (voir chapitre “Raccordement électrique).— Vous pouvez immobiliser, si vous le désirez, la table au moyen de pattes de fixation. Vous pourrez vous les procurer auprès de votre Service Après- Vente. Utilisez impérativement les trous prévus à cet effet (voir les figures 2, 3, 4 et 5).ATTENTION : pour les tables 3 feux, les trous ne sont pas repérés par des flèches. Veuillez vous reporter à la figure 3 pour leur emplacement.— Arrêtez de visser quand la patte de fixation commence à se déformer.Ne pas utiliser de visseuse.Meuble Fig. 5 Patte de fixation Vis Fig. 2

Trous pour pattes de fixation

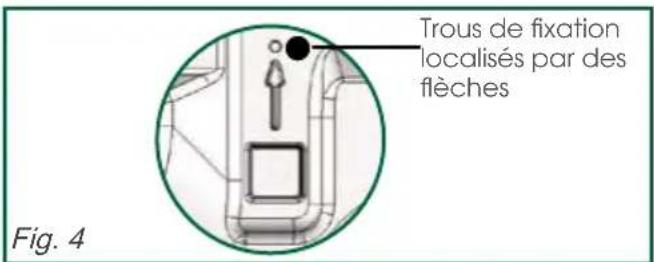

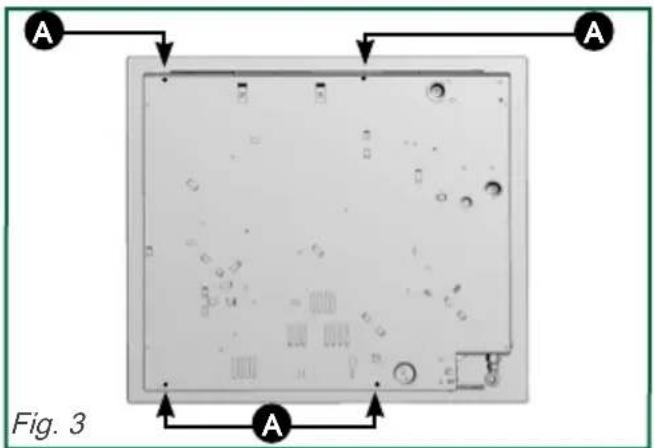

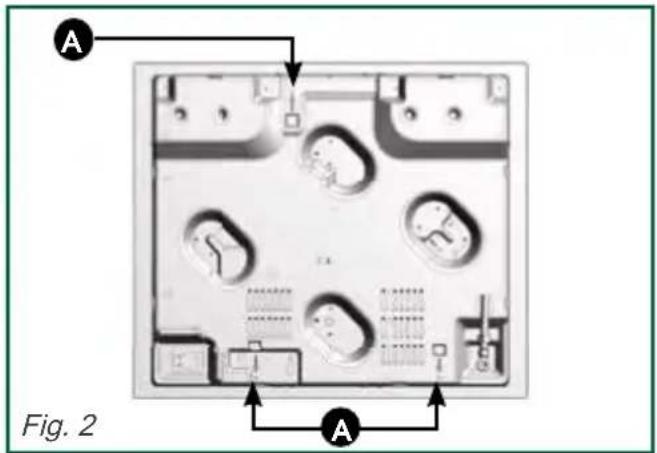

Fig. 1 Fig. 4 Trous de fixation localisés par des flèchesINSTALLATION DE VOTRE APPAREIL

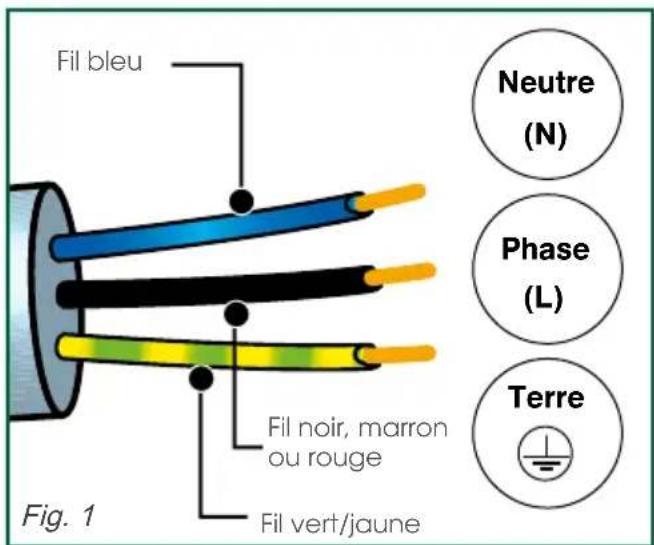

AttentionLe fil de protection (vert/jaune) est relié à la borne de terre de l’appareil et doit être relié à la borne de terre de l’installation. Branchez les fils sur l’installation en respectant les couleurs des fils (Fig. 1). Neutre (N) Phase (L) Fig. 1 Fil bleuFil vert/jauneFil noir, marron ou rouge Terre Raccordement électrique L’appareil doit être branché avec un câble d’alimentation normalisé à 3 conducteurs de 1,5 mm² ( 1 ph + 1 N + terre) qui doivent être raccordés sur le réseau 220 - 240 Volts par l’intermédiaire d’une prise de courant normalisée CEI 60083 ou d’un dispositif de coupure omnipolaire conformément aux règles d’installation.La fiche de prise de courant doit être accessible après installation. section du câble à utiliser Tension 220-240 V~ 50 HZ Câble H05V2V2F3 conducteurs dont 1 pour la terreSection des conducteurs en mm

• Remarques préliminaires Si votre table de cuisson est installée au-dessus d’un four ou si la proximité d’autres éléments chauffants risque de provoquer un échauffement du raccordement, il est impératif de réaliser celui-ci en tube rigide.Si un tuyau flexible ou un tube souple (cas du gaz butane) est utilisé, il ne doit pas entrer en contact avec une partie mobile du meuble ni passer dans un endroit susceptible d’être encombré.Le raccordement gaz doit être effectué conformément aux règlements en vigueur dans le pays d’installation.

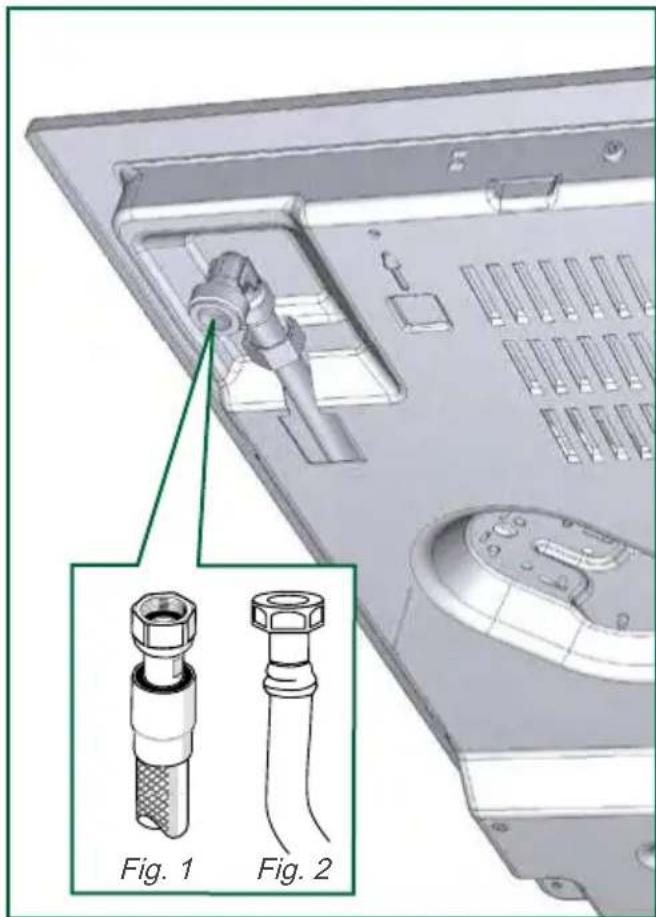

• Gaz distribué par canalisation, gaz naturel Pour votre sécurité, vous devez choisir exclusivement l’un des 3 raccordements suivants :— Raccordement avec un tube rigide en cuivre à embouts mécaniques vissables (appellation norme gaz G1/2). Réalisez le raccordement directement à l’extrémité du coude monté sur l’appareil.— Raccordement avec un tube flexible métallique (inox) onduleux à embouts mécaniques vissables (conforme à la norme NF D 36-121) dont la durée de vie est illimitée (Fig. 1).— Raccordement avec un tuyau flexible caoutchouc renforcé à embouts mécaniques vissables (conforme à la norme NF D 36-103) dont la durée de vie est de 10 ans (Fig. 2). ImportantLors du raccordement gaz de votre table, si vous devez changer l’orientation du coude monté sur l’appareil :1 - Changez la rondelle d’étanchéité.2 - Vissez l’écrou du coude en ne dépassant pas un couple de vissage de 17 N.m.Fig. 1Fig. 2INSTALLATION DE VOTRE APPAREIL

• Gaz distribué par bouteille ou ré- servoir (gaz butane/propane) Pour votre sécurité, vous devez choisir exclusivement l’un des 3 raccordements suivants :— Raccordement avec un tube rigide en cuivre à embouts mécaniques vissables (appellation norme gaz G1/2). Réalisez le raccordement directement à l’extrémité du coude monté sur l’appareil.— Raccordement avec un tube flexible métallique (inox) onduleux à embouts mécaniques vissables (conforme à la norme NF D 36-125) dont la durée de vie est illimitée (Fig. 1).— Raccordement avec un tuyau flexible caoutchouc renforcé à embouts mécaniques vissables (conforme à la norme XP D 36-112) dont la durée de vie est de 10 ans (Fig. 2).Dans une installation existante, un tube souple équipé de ses colliers de serrage (conforme à la norme XP D 36-110) dont la durée de vie est de 5 ans peut être utilisé. Il est nécessaire dans ce cas d’utiliser un about sans oublier de mettre en place une rondelle d’étanchéité entre l’about et le coude de la table (Fig. 3).ConseilVous trouverez l’about et la rondelle d’étanchéité auprès de votre Service Après-Vente.ImportantVissez l’about avec un couple ne dépassant pas 25 N.m.ImportantTous les tubes souples et tuyaux flexibles dont la durée de vie est limitée doivent avoir une longueur maximum de 2 mètres et être visitables sur toute la longueur. Ils doivent être remplacés avant leur date limite d’utilisation (marquée sur le tuyau). Quel que soit le moyen de raccordement choisi, assurez-vous de son étanchéité, après installation, avec de l’eau savonneuse.En France, vous devez utiliser un tube ou un tuyau portant l’estampille NF Gaz Fig. 1 Fig. 2 Joint d’étanchéité (non fourni)Collier de serrage (non fourni)About (non fourni) Fig. 3INSTALLATION DE VOTRE APPAREIL INSTALLATION DE VOTRE APPAREIL

ImportantA chaque changement de gaz, cochez la case corrrespondante sur l’étiquette collée sur l’appareil. Reportez-vous aux paragraphes “Raccordement Gaz” et “Changement de Gaz” de la notice. Changement de gaz ImportantVotre appareil est livré pré-réglé pour le gaz naturel.Les injecteurs nécessaires à l’adaptation au butane/propane sont dans la pochette contenant ce guide.A chaque changement de gaz, vous devrez successivement :— Adapter le raccordement gaz— Changer les injecteurs— Régler les ralentis des robinets.

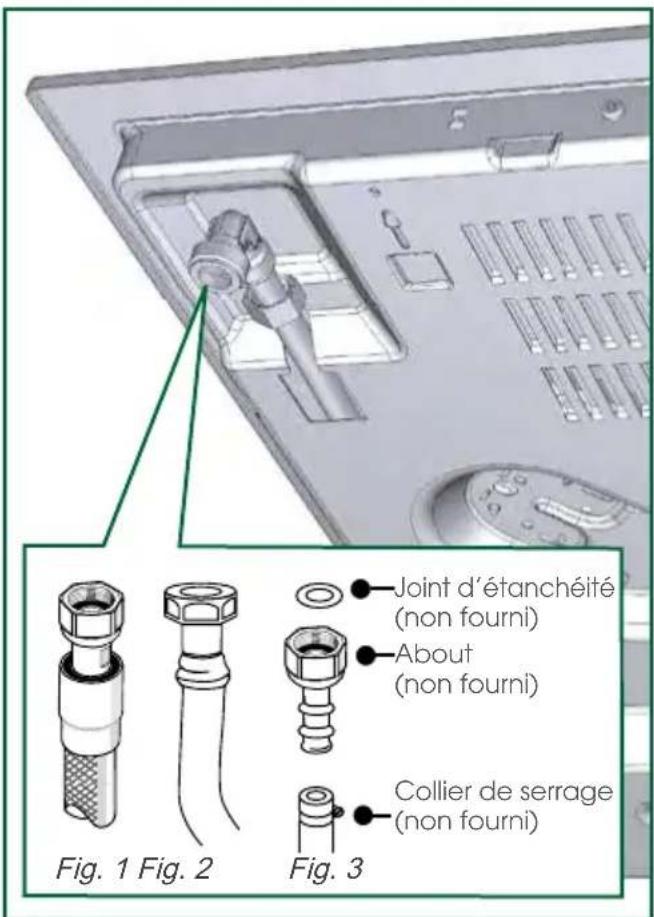

• Adaptez le raccordement gaz : Reportez-vous au paragraphe “Raccorde-ment gaz”.

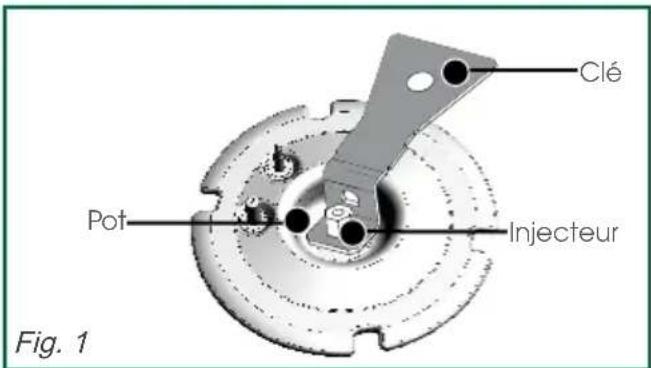

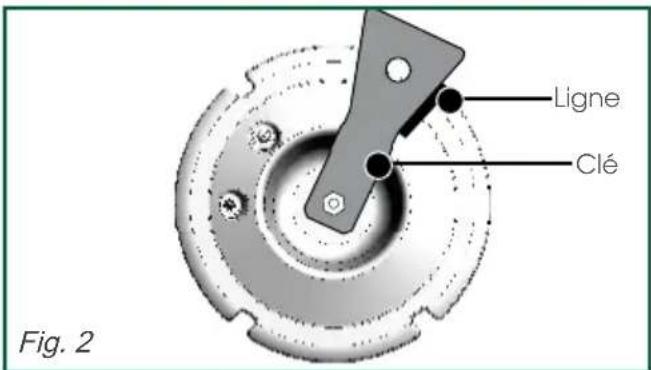

• Changez les injecteurs : — Retirez les grilles, les chapeaux, et les têtes de tous les brûleurs (voir paragraphe "Description de votre appareil").Pour le brûleur triple couronne, veuillez utiliser une clé à tube de 7 (non fournie). Pour les autres brûleurs, veuillez utiliser la clé fournie.— Dévissez à l’aide de la clé fournie les injecteurs situés dans le fond de chaque pot et ôtez-les (Fig. 1).— Montez à la place les injecteurs du gaz correspondant, conformément au repérage des injecteurs et au tableau des caractéristiques gaz en fin de chapitre ; pour cela :— Vissez-les d’abord manuellement jusqu’au blocage de l’injecteur.— Engagez à fond la clé sur l’injecteur.— Tracez une ligne sur la plaque d’âtre à l’aide d’un crayon à l’endroit indiqué (Fig. 2).— Tournez la clé dans le sens des aiguilles d’une montre jusqu’à ce que la ligne apparaisse de l’autre côté (Fig. 3).ImportantNe pas dépasser cette limite sous peine de détérioration du produit.- Remontez les têtes de brûleurs, les chapeaux et les grilles support casseroleFig. 3Fig. 2 Clé Ligne Clé LigneFig. 1Injecteur Pot CléINSTALLATION DE VOTRE APPAREIL

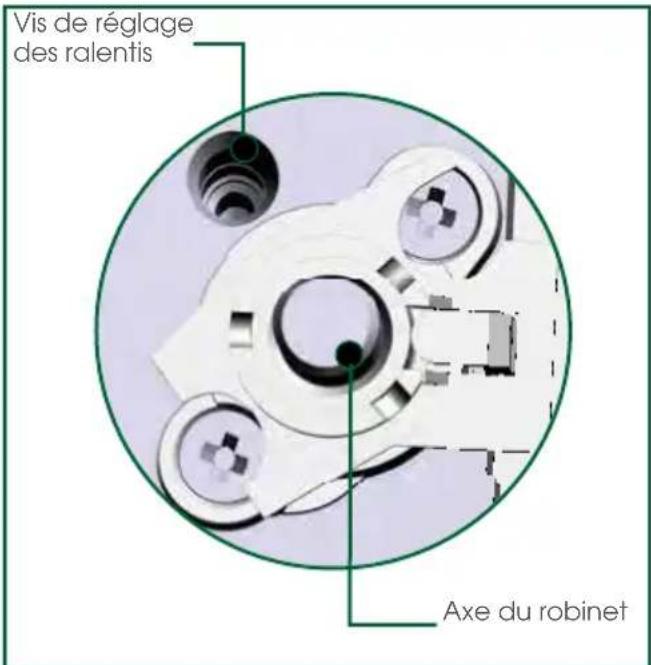

• Réglez les ralentis des robinets : Les robinets sont situés sous les manettes (voir paragraphe "Description de votre appareil"). — Porcédez robinet par robinet. — Enlevez les manettes, les bagues d’étanchéité, en les tirant vers le haut. Passage du gaz naturel ou en gaz butane/ propane — A l’aide d’un petit tournevis plat, vissez à fond la vis de réglage des ralentis en laiton (jaune), dans le sens des aiguilles d’une montre. — Remontez les bagues d’étanchéité, les manettes en veillant à leur sens d’orientation et assurez-vous que les manettes soient bien enfoncées. Passage du gaz butane/propane en gaz naturel — Dévissez la vis de réglage des ralentis en laiton (jaune), à l’aide d’un petit tournevis plat, de 2 tours dans le sens inverse des aiguilles d’une montre. — Remontez la manette. — Allumez le brûleur, en position maximum, et passez en position ralenti. — Enlevez de nouveau la manette, puis tournez la vis de réglage dans le sens des aiguilles d’une montre jusqu’à la position la plus basse avant l’extinction des flammes. — Remontez la bague d’étanchéité et la manette. — Exécutez plusieurs manoeuvres de passage de débit maximum à ralenti : il ne faut pas que la flamme s’éteigne ; sinon dévissez la vis de réglage de manière à obtenir la bonne tenue de la flamme lors de ces manoeuvres. — Remontez les têtes de brûleurs, les chapeaux et les grilles support casserole. Axe du robinetVis de réglage des ralentisINSTALLATION DE VOTRE APPAREIL INSTALLATION DE VOTRE APPAREIL

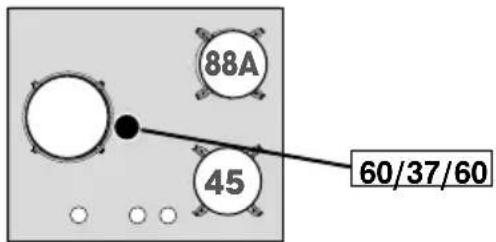

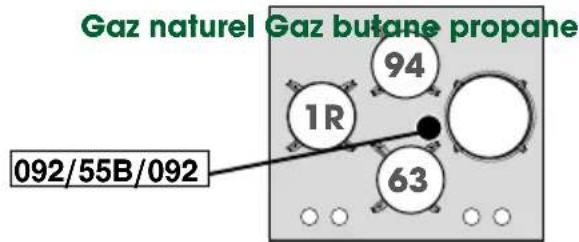

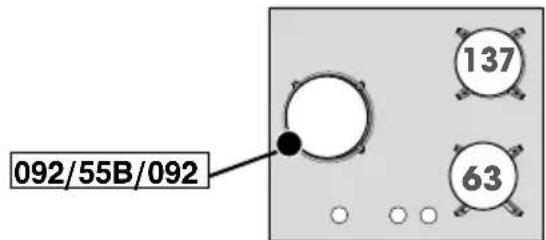

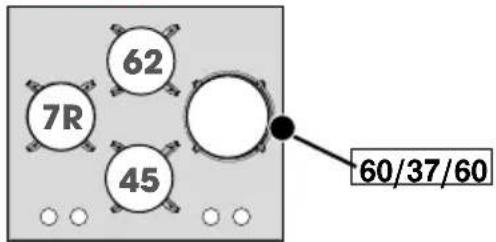

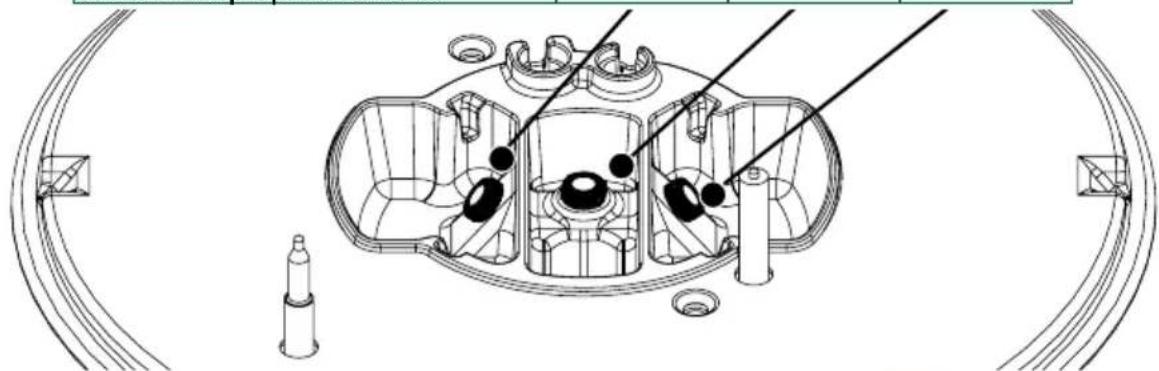

• Repérage des injecteurs Les schémas ci-dessous indiquent les implantations des injecteurs sur votre appareil en fonction du gaz utilisé. Chaque numéro est marqué sur l’injecteur (cf exemple ci-contre). Tables avec brûleur triple-couronne Repère injecteur Table 4 brûleurs gaz

Gaz naturel Gaz butane propane Table 3 brûleurs gaz et plaque électrique

• Caractéristiques gaz Appareil destiné à être installé en : FR.......................................... cat : II2E+3+ Butane G30 Propane G31 Gaz Naturel G20 Gaz Naturel G25 Débit horaire ci-dessous à 15°C sous 1013 mbar 28-30 mbar 37 mbar 20 mbar 25 mbar Brûleur rapide Repère marqué sur l’injecteur 7R 7R 1R 1R Débit calorifique nominal (kW) 2,15 2,15 2,25 2,25 Débit calorifique réduit (kW) 0,830 0,870 0,870 Débit horaire (g/h) 156 154 Brûleur grand rapide Repère marqué sur l’injecteur 88A 88A 137 137 Débit calorifique nominal (kW) 3,15 3,15 3,10 3,10 Débit calorifique réduit (kW) 0,830 0,870 0,870 Débit horaire (g/h) 229 225 Brûleur Semi-Rapide Repère marqué sur l’injecteur

Débit calorifique nominal (kW) 1,50 1,50 1,50 1,50 Débit calorifique réduit (kW) 0,620 0,615 0,615 Débit horaire (g/h) 109 107 Brûleur Auxiliaire Repère marqué sur l’injecteur

Débit calorifique nominal (kW) 0,75 0,75 0,85 0,85 Débit calorifique réduit (kW) 0,300 0,350 0,350 Débit horaire (g/h) 55 54 Brûleur triple-couronne Repère marqué sur l’injecteur 60/37/60 60/37/60 092/055B/092 092/055B/092 Débit calorifique nominal (kW) 3,25 3,25 3,60 3,60 Débit calorifique réduit (kW) 1,650 1,450 1,450 Débit horaire (g/h) 236 232 Table 4 feux gaz avec bruleur grand-rapide Débit calorifique total (kW) 7,55 7,55 7,70 7,70 Débit maximum (g/h) 549 540 Table 4 feux gaz avec triple-couronne Débit calorifique total (kW) 7,65 7,65 8,20 8,20 Débit maximum (g/h) 556 547 Table 3 feux gaz avec triple-couronne Débit calorifique total (kW) 7,15 7,15 7,55 7,55 Débit maximum (g/h) 520 511 Table 3 feux gaz et 1 plaque électrique Débit calorifique total (kW) 6,05 6,05 6,20 6,20 Débit maximum (g/h) 440 43325 INSTALLATION DE VOTRE APPAREIL UTILISATION DE VOTRE APPAREIL Mise en marche des brûleurs gaz Chaque brûleur est alimenté par un robinet, dont l’ouverture se fait en appuyant et en tournant dans le sens inverse des aiguilles d’une montre.Le point “ o” correspond à la fermeture du robinet.Choisissez le brûleur désiré en vous repérant aux symboles situés près des manettes (ex. : brûleur droit Votre table est munie d’un allumage des brûleurs intégré aux manettes. Pour allumer un brûleur : — appuyez sur la manette et tournez dans le sens inverse des aiguilles d’une montre jusque vers la position maximum .— maintenez la manette appuyée pour déclencher une série d’étincelles jusqu’à l’allumage du brûleur.Le réglage vers un débit plus réduit s’effectue entre le symbole et le symbole .Conseils— Lorsqu’une manette devient difficile à tourner, ne forcez pas. Demandez d’urgence l’intervention de l’installateur.— Maintenez la manette complètement enfoncée après l’apparition de la flamme pour enclencher le système de sécurité.— En cas d’extinction accidentelle de la flamme, il suffit de réallumer normalement en suivant les instructions de l’allumage. — En cas de panne de courant, il est possible d’allumer le brûleur en approchant une allumette du brûleur choisi et maintenir en même temps l’appui sur la manette correspondante..

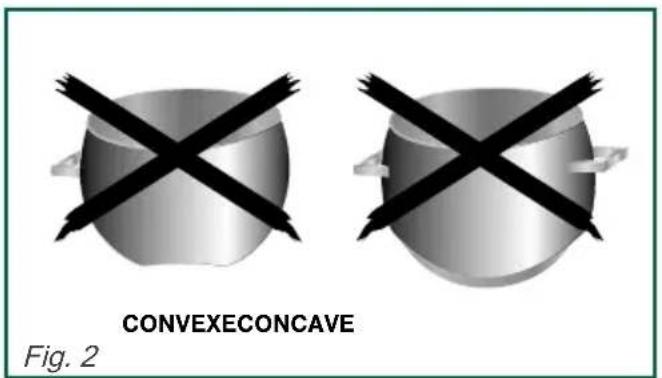

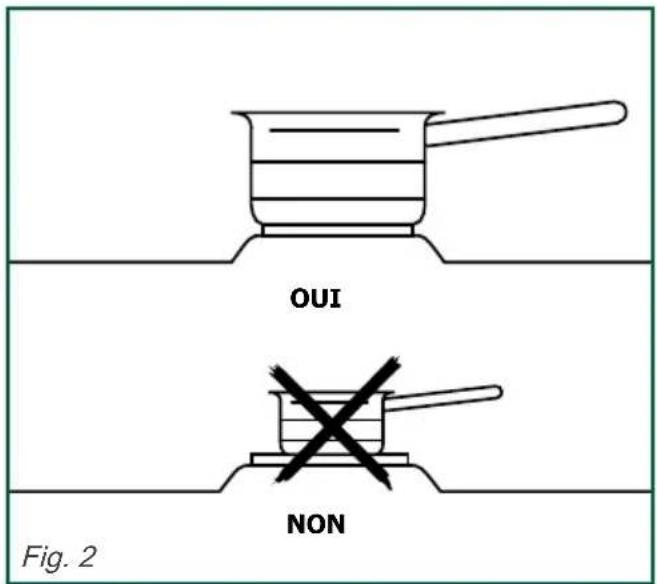

Récipients pour les brûleurs gaz

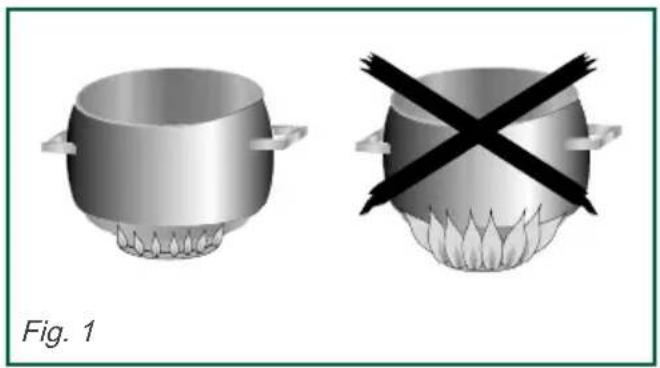

• Quel brûleur utiliser en fonction de votre récipient ? Diamètre du récipientBrûleur Usage20 à 30 cmTriple couronne (selon modèle)18 à 28 cmGrand rapide (selon modèle)Fritures - Ebullition16 à 22 cm Rapide Aliments à saisir12 à 20 cm Semi-rapideSauces - réchauffage8 à 14 cm Auxiliaire MijotageConseils — Réglez la couronne de flammes de façon que celles-ci ne débordent pas du pourtour du récipient (Fig. 1).— N’utilisez pas de récipient à fond concave ou convexe sans le support adéquat (Fig. 2).— N’utilisez pas de récipients qui recouvrent partiellement les manettes.— Ne laissez pas fonctionner un foyer gaz avec un récipient vide.Fig. 1Fig. 2CONVEXE CONCAVEUTILISATION DE VOTRE APPAREIL UTILISATION DE VOTRE APPAREIL

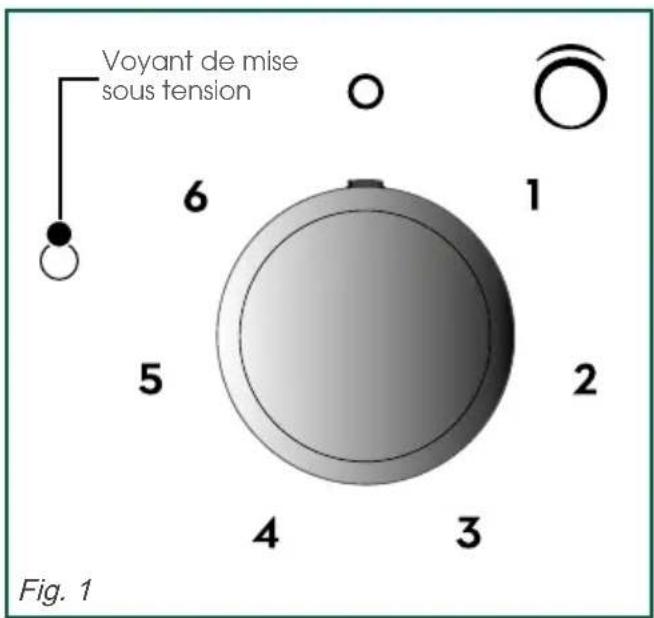

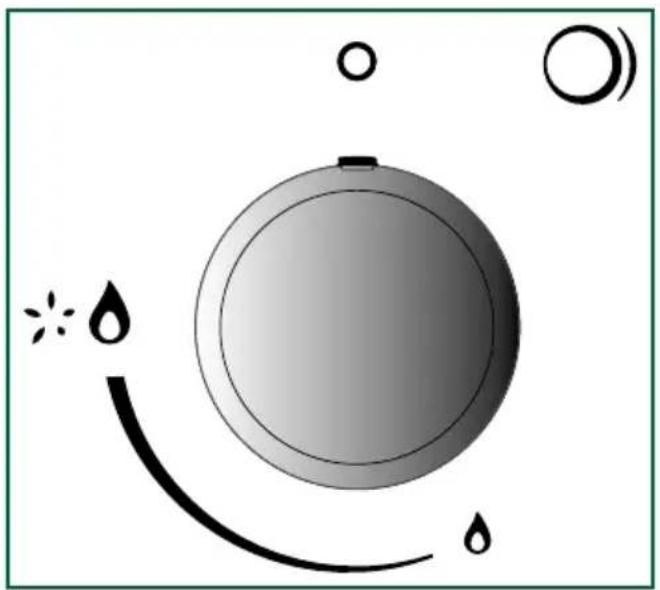

Mise en marche de la plaque électrique (selon modèle) Positionnez la manette sur le repère qui convient à la cuisson souhaitée (Fig. 1) (voir tableau des cuissons en fin de notice). Le voyant de mise sous tension du foyer s’allume.A la première utilisation, laissez chauffer la plaque à vide, à l’allure maximum, pendant 3 minutes, pour durcir le revêtement. Récipients pour la plaque électrique (selon modèle) Utilisez des récipients à fond plat qui plaquent parfaitement à la surface du foyer :— en acier inoxydable avec fond trimétal épais ou “sandwich”,— en aluminium avec fond (lisse) épais,— en acier émaillé.Conseils— Utilisez un récipient de taille adaptée : le diamètre du fond doit être égal ou supérieur au diamètre du foyer électrique (Fig. 2).Important— Ne laissez pas fonctionner un foyer électrique sans récipient (sauf à la première utilisation), ou avec un récipient vide.— La plaque électrique reste chaude un certain temps après la mise en position “O” de la manette. Ne pas toucher cette zone, risque de brûlures. NON OUI Fig. 1 Voyant de mise sous tension Fig. 228

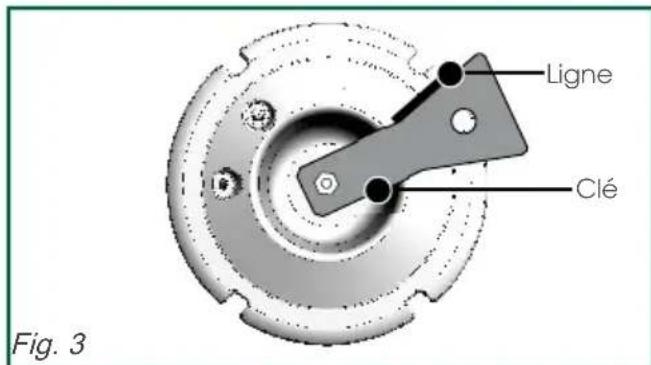

Important Ne nettoyez jamais votre appareil pendant son fonctionnement. Mettez à zéro toutes les commandes électriques et gaz. Conseils — Préférez un nettoyage des éléments de la table à la main plutôt qu’au lave-vaisselle. — N’utilisez pas d’éponge grattante pour nettoyer votre table de cuisson. ENTRETIEN COMMENT PROCEDER ? PRODUITS/ ACCESSOIRES A UTILISER Des bougies et des injecteurs En cas d’encrassement des bougies d’allumage, nettoyez-les à l’aide d’une petite brosse à poils durs (non métallique). L’injecteur gaz se trouve au centre du brûleur en forme de pot. Veillez à ne pas l’obstruer lors du nettoyage, ce qui perturberait les performances de votre table. Petite brosse à poils durs. Des grilles et des brûleurs gaz Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l’eau claire. Essuyez soigneusement chaque pièce du brûleur avant de réutiliser votre table de cuisson. Crème à récurer douce. Eponge sanitaire. De la plaque électrique La plaque chauffante est protégée par un revêtement noir, il faut donc éviter l’emploi de tout produit abrasif. Après chaque usage, essuyez-la avec un chiffon gras. Si la plaque vient à rouiller, enlevez-la et reconstituez le revêtement noir avec un produit rénovateur haute température du commerce. Produit rénovateur du commerce. Du dessus verre Nettoyez avec de l’eau chaude, puis essuyez. Dans le cas de taches persistantes, utilisez des produits spéciaux verre vitrocéramique. Eponge sanitaire. Produits spéciaux verre vitrocéramique . Entretien général :

• Nettoyez régulièrement vos brûleurs : c’est essentiel pour leur bon fonctionnement et pour garantir une flamme stable et régulière.

• N’oubliez pas les bougies d’allumage. Séchez correctement les brûleurs et les chapeaux de brûleurs avant leur remise en place.

• Terminez le nettoyage en passant un papier absorbant sur le dessus verre pour enlever toute trace d’humidité.29

VOUS CONSTATEZ QUE : QUE FAUT-IL FAIRE : Allumage des brûleurs : il n’y a pas d’étincelles lors de l’appui des manettes.

• Vérifiez le branchement électrique de votre appareil

• Vérifiez la propreté des bougies d’allumage.

• Vérifiez la propreté et le bon assemblage des brûleurs.

Si la table est bridée sur le plan de travail, vérifiez que les pattes de fixation ne sont pas déformées.

Vérifiez que les bagues d’étanchéité sous les manettes ne sortent pas de leur logement. Lors de l’appui sur la ma

nette, il y a des étincelles sur tous les brûleurs à la fois. C’est normal. La fonction allumage est centralisée et commande tous les brûleurs simultanément.

Il y a des étincelles, mais le ou les brûleurs ne s’allument pas.

• Vérifiez que le tuyau d’arrivée de gaz n’est pas coincé.

• Vérifiez que la longueur d’arrivée de gaz est inférieure à 2 mètres.

• Vérifiez l’ouverture de l’arrivée de gaz.

Si vous avez du gaz en bouteille ou en citerne, vérifiez que celle-ci ne soit pas vide. Si vous venez d’installer la table ou de changer la bouteille de gaz, maintenez la manette enfoncée en position d’ouverture maximum jusqu’à l’arrivée du gaz dans les brûleurs.

• Allumez votre brûleur avant d’y poser votre casserole. Lors de l’allumage, les flammes s’allument puis s’éteignent dès que la manette est relâchée.

Bien appuyer à fond sur les manettes et maintenez cette pression pendant quelques secondes après l’apparition des flammes.

• Vérifiez que les pièces du brûleur sont bien mises en place.

Vérifiez que les bagues d’étanchéité sous les manettes ne sortent pas de leur logement.

• Evitez les courant d’air violents dans la pièce.

• Allumez votre brûleur avant d’y poser votre casserole. Au ralenti, le brûleur s’éteint ou bien les flammes restent importantes.

• Evitez les courants d’air violents dans la pièce.

Vérifiez la correspondance entre le gaz utilisé et les injecteurs installés (voir le repérage des injecteurs dans le chapitre “Changement de gaz”).

• Rappel : les tables de cuisson sont livrées d’origine en gaz de réseau (gaz naturel).

• Vérifiez le bon réglage des vis au ralenti (voir paragraphe “Changement de gaz”). Les flammes ont un aspect irrégulier.

Vérifiez la propreté des brûleurs et des injecteurs situés sous les brûleurs, l’assemblage des brûleurs, etc...

• Vérifiez qu’il reste suffisamment de gaz dans la bouteille. Lors de la cuisson, les manettes deviennent chaudes.

Utilisez de petites casseroles sur les brûleurs à proximité des manettes. Bien installer la casserole au centre du brûleur. Elle ne doit pas déborder sur les manettes. Conseil : Dans tous les cas, si votre intervention n'est pas suffisante, contactez le Service Après-Vente

SOUPESBouillon X X Potages épais X X X POISSONSCourt-bouillon X X Surgelés X X SAUCESEpaisses Au beurre LEGUMESEndives, épinards Légumes secs Pommes de terre à l'eau Pommes de terre rissolées X X VIANDESSteak X X Grillades FRITUREFrites DESSERTSCompote Crêpes Crème anglaise Chocolat fondu Confiture

Pâtes X X Riz au lait Tenir au chaud

• Guide de cuisson électrique

NOTESBRANDT FRANCE, Etablissement de CERGY, 5/7 avenue des Béthunes, 95310 SAINT OUEN L’AUMÔNE. SAS au capital social de 100.000.000 euros RCS NANTERRE 801 250 531. PIÈCES D’ORIGINELors d’une intervention, demandez l’utilisation exclusive de pièces détachées certifiées d’origine. Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros - RCS Nanterre 801 250 531. Relations consommateurs FRANCE Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:> consulter notre site : www.sauter-electromenager.com > nous écrire à l’adresse postale suivante : Service Consommateurs SAUTER 5 avenue des Béthunes CS69526 SAINT OUEN L’AUMONE 95060 CERGY PONTOISE CEDEX> nous appeler du lundi au vendredi de 8h30 à 18h00 au :Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique collée sous l’appareil.Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au : Interventions CZ5703594_01-06/20
