SFPLHSM - Module réseau optique StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Module émetteur-récepteur SFP
Marque	StarTech.com
Modèle	SFPLHSM
Norme de transmission	1.25 Gbps IEEE 802.3z 1000BASE-LH
Type de fibre	Single-Mode (9/125 µm)
Connecteur	Duplex LC
Distance maximale	40 km
Branchement à chaud	Oui (Hot-pluggable)
Conformité	MSA, IEEE 802.3z, FCC Classe B
Longueur d'onde	1310 nm
Dimensions (approx.)	63.5 x 38.1 x 12.7 mm
Poids (approx.)	20 g
Consommation électrique (typ.)	< 1 W
Tension d'alimentation	3.3 V (via connecteur SFP)
Température de fonctionnement	0 °C à 70 °C
Contenu de l'emballage	Module SFP, guide d'installation
Garantie	2 ans
Support technique	www.startech.com/support
Entretien	Nettoyer les connecteurs optiques avec un kit adapté ; éviter la poussière
Sécurité	Ne pas regarder directement le faisceau laser ; classe 1

FOIRE AUX QUESTIONS - SFPLHSM StarTech.com

Quelle est la distance maximale supportée par le SFPLHSM ?

Le SFPLHSM supporte une distance maximale de 40 km sur fibre monomode (9/125 µm).

Ce module SFP est-il compatible avec n'importe quel commutateur réseau ?

Oui, il est conforme à la norme MSA (Multi-Source Agreement) et devrait fonctionner avec tout équipement réseau doté d'un port SFP 1000BASE-LH compatible.

Comment installer le module SFPLHSM ?

Retirez la protection du connecteur, décrochez la barre de rétention, insérez le module dans le port SFP, puis verrouillez la barre. Branchez ensuite le câble fibre LC.

Quel type de câble fibre utiliser ?

Un câble à fibre optique monomode (single-mode) avec connecteurs duplex LC.

Le SFPLHSM prend-il en charge le branchement à chaud ?

Oui, il est hot-pluggable : vous pouvez l'insérer ou le retirer sans éteindre l'équipement.

Quelle est la longueur d'onde utilisée ?

La longueur d'onde est de 1310 nm (infrarouge).

Le module est-il livré avec un guide d'installation ?

Oui, un guide d'installation est inclus dans l'emballage. Vous pouvez également télécharger la notice complète sur le site de StarTech.com.

Comment nettoyer les connecteurs optiques ?

Utilisez un kit de nettoyage pour fibres optiques avec des lingettes non pelucheuses et de l'alcool isopropylique. Évitez tout contact avec les doigts.

Ce module est-il conforme à la réglementation FCC ?

Oui, il est certifié FCC Classe B et respecte les limites d'émissions pour un usage résidentiel.

Quelle est la durée de la garantie ?

StarTech.com offre une garantie de 2 ans contre les défauts de matériaux et de fabrication.

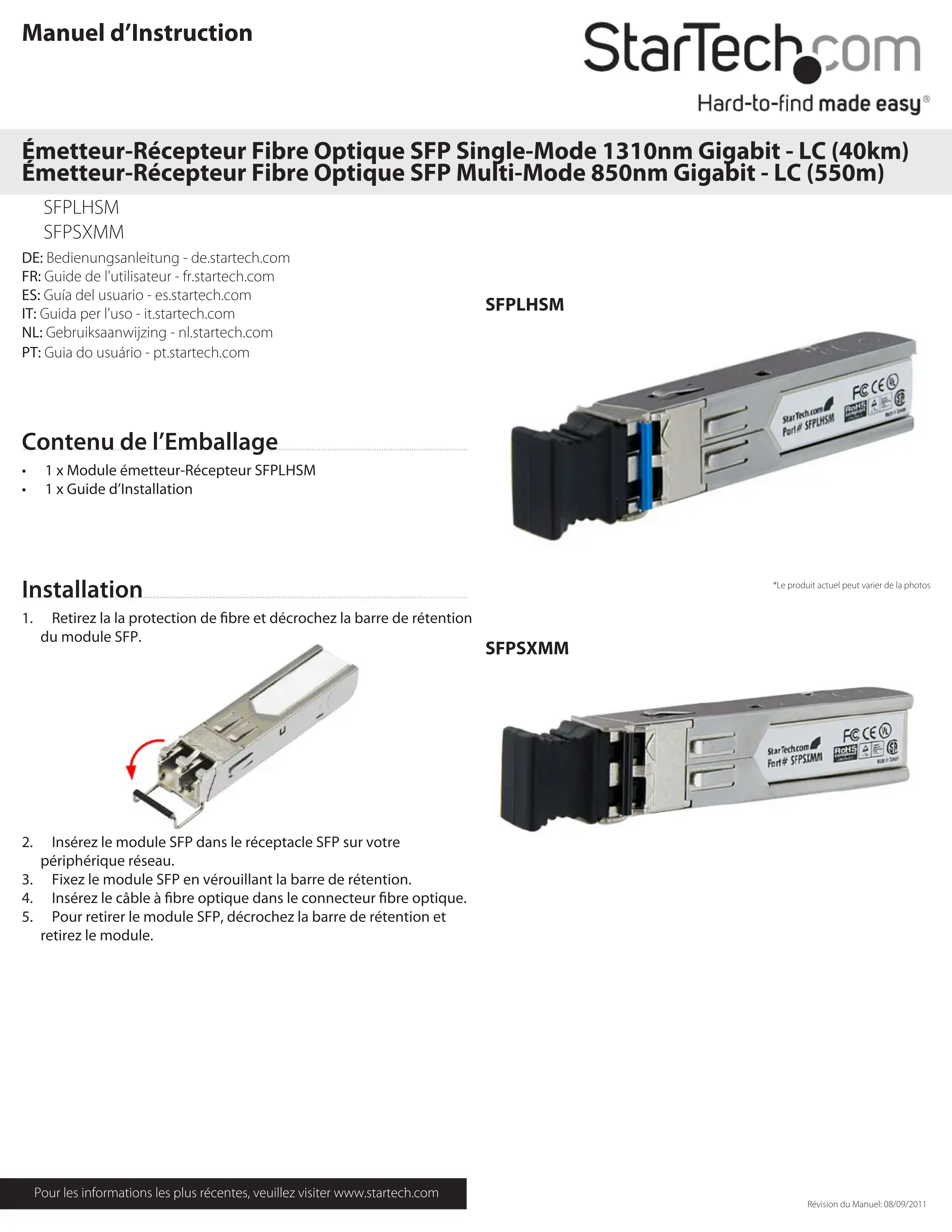

MODE D'EMPLOI SFPLHSM StarTech.com

Émetteur-Récepteur Fibre Optique SFP Single-Mode 1310nm Gigabit - LC (40km) Émetteur-Récepteur Fibre Optique SFP Multi-Mode 850nm Gigabit - LC (550m)

SFPLHSM

SFPSXMM

FR: Guide de l'utilisateur - fr.startech.com

Contenu de l'Emballage

• 1 x Module émetteur-Récepteur SFPLHSM
• 1 x Guide d'Installation

Installation

1. Retirez la la protection de fibre et décrochez la barre de rétention du module SFP.

1. Insérez le module SFP dans le réceptacle SFP sur votre périphérique réseau.
2. Fixez le module SFP en vérouillant la barre de rétention.
3. Insérez le câble à fibre optique dans le connecteur fibre optique.
4. Pour retirer le module SFP, décrochez la barre de rétention et retirez le module.

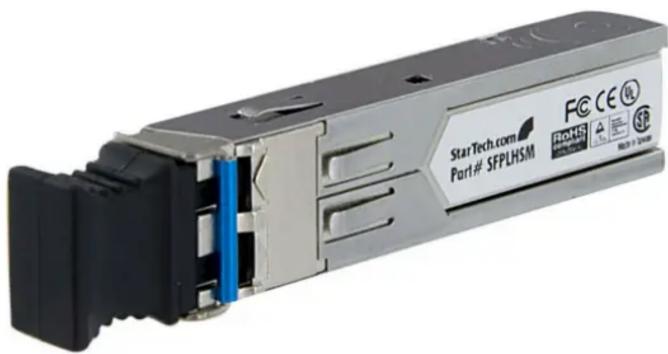

SFPLHSM

*Le produit actuel peut varier de la photos

SFPSXMM

SFPLHSM SFPSXMM
Interface Petit Facteur de Forme Branchement MSA
Normes de Transmission 1.25Gbps IEEE802.3z 1000BASE-LH	1.25Gbps IEEE802.3z 1000BASE-SX
Connecteur Fibre Optique Duplex LC
Type de Fibre Optique Single-Mode Multi-Mode
Distance Maximum 40km (9/125um)	550m (50/125um)
	300m (62.5/125um)
Branchement à Chaud Oui Oui

Déclaration de conformité FCC

Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérifié en mettant l'équipement hors tension, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Branchez l'appareil dans une prise d'un circuit électrique différent de celui auquel le récepteur est connecté.
• Consulter votre revendeur ou un technicien radio / TV pour de l'aide.

Utilisation des Marques, Marques Déposées, et d'Autres Dénominations et Symboles Protégés

Ce manuel peut faire référence à des marques, marques déposées, et d'autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d'un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s'applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.

Support Technique

La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d'aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d'outils en ligne, de documentation et de téléchargements.

Informations sur la Garantie

Ce produit est couvert par une garantie de deux ans.

En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d'achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d'œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d'une mauvaise utilisation, abus, modification ou l'usure normale.

Limitation de responsabilité

En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de profits, perte d'exploitation, ou toute perte pécuniaire, résultant de ou lié à l'utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l'exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s'appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s'appliquer à vous.
