MODE D'EMPLOI UNI2510U2V StarTech.com

Boitier Disque Dur Externe USB 2.0 vers IDE ou SATA 2.5” *Le produit actuel peut varier de la photosManuel d’Instruction Déclaration de conformité FCC Cet équipement a été testé et déclaré conforme en tant que dispositif numérique de classe B, conformément à la section 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des fréquences radio et, s’il n’est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie que des interférences ne se produiront pas dans une installation de type particulier. Si cet équipement provoque des interférences nuisibles à la réception de la radio ou de la télévision, pouvant être vérié en mettant l’équipement hors tension, l’utilisateur est encouragé à essayer de corriger l’interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l’antenne de réception.

• Augmenter la distance entre l’équipement et le récepteur.

• Branchez l’appareil dans une prise d’un circuit électrique diérent de celui auquel le récepteur est connecté.

• Consulter votre revendeur ou un technicien radio / TV pour de l’aide. Utilisation des marques, marques déposées, et d’autres dénominations et symboles protégés Ce manuel peut faire référence à des marques, marques déposées, et d’autres dénominations et symboles protégés de sociétés tierces non liés en aucune façon à StarTech.com. Ces références sont à titre indicatif seulement et ne constituent pas une approbation d’un produit ou service par StarTech.com, ou un endossement du/des produit(s) auquel ce manuel s’applique par la société tierce en question. Indépendamment de toute reconnaissance directe dans le corps de manuel, StarTech.com reconnaît que toutes les marques, marques déposées, marques de service, et autres symboles et/ou dénominations protégées contenus dans ce manuel et les documents connexes sont la propriété de leurs détenteurs respectifs.Manuel d’Instruction

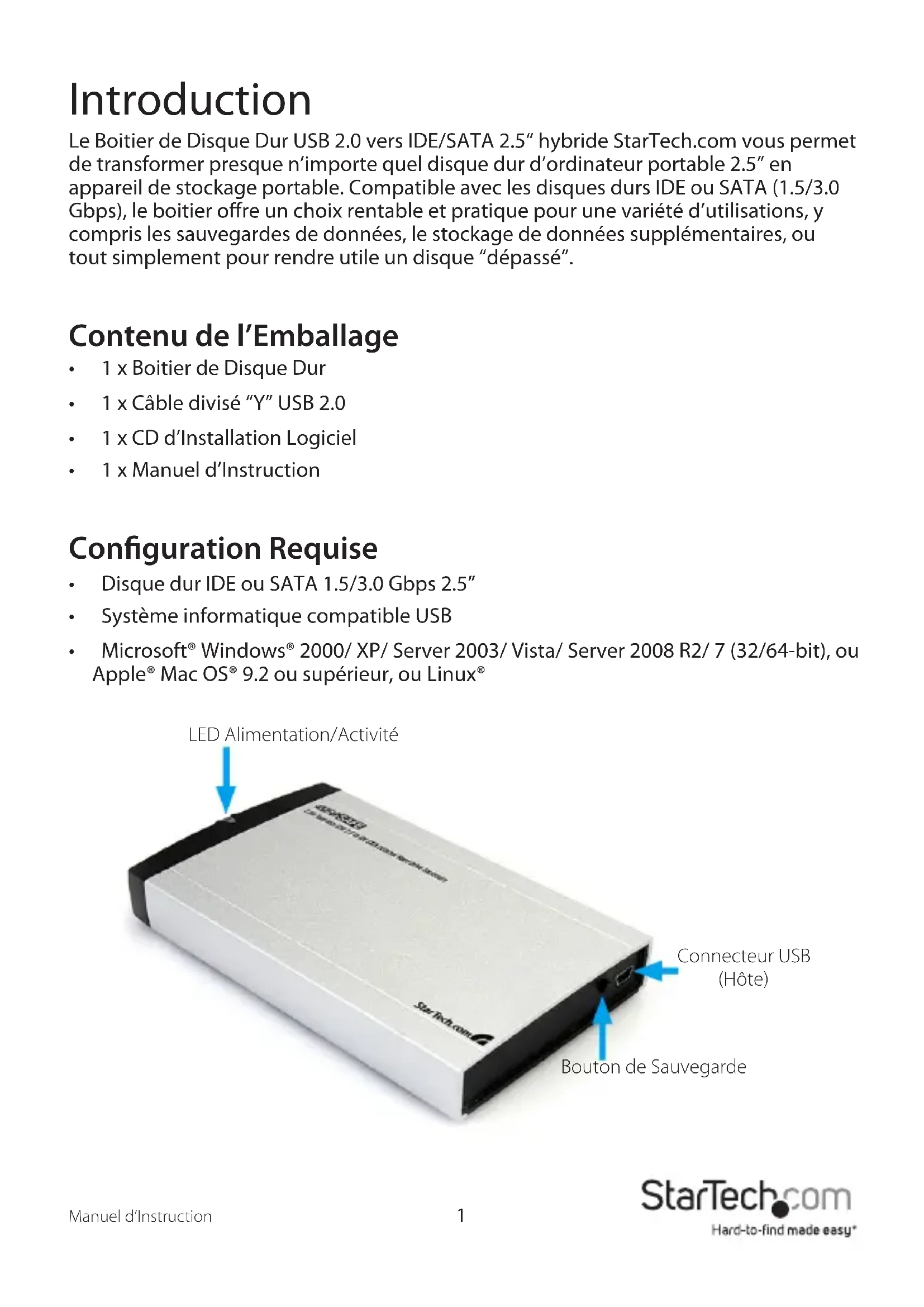

Introduction Le Boitier de Disque Dur USB 2.0 vers IDE/SATA 2.5“ hybride StarTech.com vous permet de transformer presque n’importe quel disque dur d’ordinateur portable 2.5” en appareil de stockage portable. Compatible avec les disques durs IDE ou SATA (1.5/3.0 Gbps), le boitier ore un choix rentable et pratique pour une variété d’utilisations, y compris les sauvegardes de données, le stockage de données supplémentaires, ou tout simplement pour rendre utile un disque “dépassé”. Contenu de l’Emballage

• 1 x Boitier de Disque Dur

• 1 x Câble divisé “Y” USB 2.0

• 1 x CD d’Installation Logiciel

• Système informatique compatible USB

• Microsoft® Windows® 2000/ XP/ Server 2003/ Vista/ Server 2008 R2/ 7 (32/64-bit), ou Apple® Mac OS® 9.2 ou supérieur, ou Linux® LED Alimentation/Activité Bouton de Sauvegarde Connecteur USB (Hôte)Manuel d’Instruction

Installation ATTENTION ! Les disques durs nécessitent une manipulation minutieuse, en particulier lorsqu’ils sont transportés. Si vous n’êtes pas prudent, une perte de données peut survenir. Manipulez toujours les disques durs et tout périphérique de stockage avec prudence. Assurez-vous d’être correctement mis à la terre en portant un bracelet anti-statique lorsque vous manipulez des composants informatiques ou déchargez-vous de toute accumulation d’électricité statique en touchant une surface métallique de grande dimension mise à la terre (comme le boîtier de l’ordinateur) pendant plusieurs secondes. Installation du Matériel

1. Faites glisser le loquet situé sous le boitier pour libérer le

2. Faites glisser le capot du boîtier vers l’arrière.

3. Retirez le capot supérieur en le soulevant hors du boitier

(plateau du lecteur).

4. Placez le disque dur 2.5” dans le tiroir de disque et faites-le

glisser fermement dans le connecteur. Si vous utilisez un disque dur IDE, le connecteur est situé à l’avant du tiroir disque, tandis que les connecteurs de disque SATA sont situés vers l’arrière du tiroir disque.Manuel d’Instruction

5. Replacez le capot supérieur du boîtier sur le tiroir disque. Faites glisser le capot vers

l’avant du boitier et verrouillez-le en faisant glisser le loquet situé dessous sur sa position de verrouillage.

6. Connectez le câble “Y” USB du boitier au système de

l’ordinateur hôte. Assurez-vous que le connecteur Principal soit branché sur l’ordinateur. Si le disque ne semble pas avoir assez de puissance, branchez aussi le connecteur Secondaire. Installation du Logiciel Windows 2000/ XP/ Vista/ 7, Mac OS 9.2+, et Linux Aucune installation de pilote n’est nécessaire pour ces systèmes d’exploitation, ce boitier étant supporté nativement, les pilotes sont donc déjà installés.Manuel d’Instruction

Utilisation du Boitier Windows 2000/XP/Vista/7 Si vous utilisez un nouveau disque dur qui ne contient pas de données, alors vous devrez d’abord préparer le disque dur pour l’utiliser. A partir du bureau principal, faites un clic-droit sur “Poste de travail” (“Ordinateur” dans Vista/7), puis sélectionnez Gérer. Dans la fenêtre Gestion de l’ordinateur, sélectionnez Gestion des Disques (Disk Management) à partir du panneau gauche de la fenêtre. Localisez le Disque listé comme “non alloué” (vérier la capacité du disque dur an de conrmer que c’est le bon disque dur) puis faites un clic-droit dans la section “non alloué” et sélectionnez “Nouvelle Partition”.Manuel d’Instruction

L’Assistant Nouvelle Partition apparaît. Suivez les instructions de l’assistant pour terminer la conguration du disque. Une fois terminé, le disque devrait apparaître comme “En Fonctionnement“ avec une lettre de lecteur attribuée (par exemple E:). Cette lettre de lecteur devrait maintenant apparaître dans le Poste de travail. Si vous installez un disque dur contenant déjà des données, après l’avoir branché, le lecteur devrait automatiquement se présenter avec une lettre de lecteur attribuée au sein du Poste de Travail.Manuel d’Instruction

Spécications Interface Hôte USB 2.0 Chipset JMicron JM20337 Connecteurs Externes 1 x USB mini-B femelle LED 1 x Alimentation/ Activité Taux Maximum de Transfert de Données USB 2.0 : 480Mbps Disques Durs Compatibles EIDE ou SATA 1.5/3.0 Gbps 2.5”, hauteur 9.5mm Adaptateur Secteur N/A Température de Fonctionnement 0°C ~ 60°C (32°F ~ 140°F) Température de Stockage -20°C ~ 70°C (-4°F ~ 158°F) Humidité 0% ~ 90% HR Dimensions 133.0mm x 78.0mm x 19.0mm Poids 130g Systèmes d’Exploitation Compatibles Windows 2000/ XP/ Server 2003/ Vista/ Server 2008 R2/ 7 (32/64-bit), Mac OS 9.2 ou supérieur, LinuxManuel d’Instruction

Support Technique La durée de vie des supports techniques StarTech.com est une partie intégrante de notre engagement pour fournir des solutions de pointe. Si vous avez besoin d’aide avec votre produit, visitez www.startech.com/support et accédez à notre gamme complète d’outils en ligne, de documentation et de téléchargements. Pour les derniers pilotes/logiciels, veuillez visiter www.startech.com/downloads Informations sur la Garantie Ce produit est couvert par une garantie de deux ans. En outre, StarTech.com garantit ses produits contre les défauts de matériaux et de fabrication pour les périodes indiquées, suivant la date initiale d’achat. Pendant cette période, les produits peuvent être retournés pour réparation ou remplacement par des produits équivalents, à notre jugement. La garantie couvre les pièces et la main d’œuvre seulement. StarTech.com ne garantit pas ses produits contre tout défaut ou dommage résultant d’une mauvaise utilisation, abus, modication ou l’usure normale. Limitation de Responsabilité En aucun cas la responsabilité de StarTech.com Ltd et StarTech.com USA LLP (ou leurs dirigeants, administrateurs, employés ou mandataires) ne pourra être engagée pour des dommages (directs ou indirects, spéciaux, punitifs, consécutifs ou non), perte de prots, perte d’exploitation, ou toute perte pécuniaire, résultant de ou lié à l’utilisation du produit dépassant le prix réel payé pour le produit. Certains états ne permettent pas l’exclusion ou la limitation des dommages fortuits ou consécutifs. Si ces lois s’appliquent, les limitations ou exclusions contenues dans cette déclaration ne peuvent pas s’appliquer à vous.Hard-to-nd made easy. à StarTech.com, ce n’est pas un slogan. C’est une promesse. StarTech.com est votre source unique pour chaque partie de connectivité dont vous avez besoin. De la dernière technologie pour les produits existants - et toutes les pièces qui relient l’ancien au nouveau - nous pouvons vous aider à trouver les pièces qui relient vos solutions. Nous rendons facile le fait de localiser les pièces, et nous les livrons rapidement partout où elles doivent aller. Il sut de parler à l’un de nos conseillers techniques ou de visiter notre site Web. Vous serez connecté en un rien de temps aux produits dont vous avez besoin. Visitez www.startech.com pour des informations complètes sur tous les produits StarTech.com et d’accéder à des ressources exclusives et gain de temps des outils. StarTech.com est un fabricant de pièces de connectivité et de technologie certié ISO 9001. StarTech.com a été fondé en 1985 et exerce ses activités aux Etats-Unis, au Canada, au Royaume-Uni et à Taïwan, desservant un marché mondial.
