Caractéristiques techniques	Échantillonneur numérique compact avec 12 pads sensibles à la pression, 4 entrées audio, 1 sortie casque, et 1 sortie principale.
Formats audio supportés	WAV, AIFF, et fichiers audio non compressés.
Utilisation	Idéal pour les performances live, la création de beats, et le sampling en temps réel.
Connectivité	Entrées et sorties audio analogiques, port USB pour le transfert de données.
Alimentation	Fonctionne sur secteur ou avec des piles (6 piles AA).
Maintenance	Nettoyer régulièrement les pads et les connecteurs, vérifier les mises à jour du firmware.
Sécurité	Éviter l'exposition à l'humidité, ne pas utiliser à proximité d'objets inflammables.
Informations générales	Poids léger et portable, idéal pour les DJ et les producteurs de musique en déplacement.

FOIRE AUX QUESTIONS - SP404A ROLAND

Comment réinitialiser le ROLAND SP404A aux paramètres d'usine ?

Pour réinitialiser le SP404A aux paramètres d'usine, éteignez l'appareil, puis maintenez enfoncé le bouton 'Sample' tout en le rallumant. Relâchez le bouton lorsque l'écran affiche 'Factory Reset'.

Pourquoi le son est-il déformé ou distordu lors de la lecture des samples ?

Cela peut être dû à un niveau de volume trop élevé ou à une surcharge des entrées audio. Assurez-vous que les niveaux de volume sont correctement réglés et que les samples ne dépassent pas le seuil de gain.

Comment transférer des samples depuis un ordinateur vers le ROLAND SP404A ?

Connectez le SP404A à votre ordinateur via USB. Le SP404A apparaîtra comme un disque externe. Glissez-déposez vos fichiers audio dans le dossier 'Samples' de l'appareil.

Le SP404A ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement alimenté et que le câble d'alimentation est fonctionnel. Essayez d'utiliser un autre adaptateur secteur si possible.

Comment ajouter des effets à un sample sur le ROLAND SP404A ?

Accédez à la section d'effets en appuyant sur le bouton 'FX'. Sélectionnez l'effet souhaité et ajustez les paramètres pour l'appliquer au sample en cours.

Comment sauvegarder mes samples sur le ROLAND SP404A ?

Pour sauvegarder vos samples, allez dans le menu 'Save', sélectionnez l'emplacement de sauvegarde, puis confirmez la sauvegarde en appuyant sur 'Enter'.

Pourquoi mon ROLAND SP404A ne répond-il pas aux commandes ?

Cela peut être dû à un blocage logiciel. Essayez de redémarrer l'appareil. Si le problème persiste, envisagez de faire une réinitialisation aux paramètres d'usine.

Est-il possible d'utiliser des cartes SD de plus de 2 Go avec le ROLAND SP404A ?

Non, le ROLAND SP404A ne prend en charge que des cartes SD de 2 Go maximum. Utilisez une carte SD compatible pour éviter des problèmes de fonctionnement.

MODE D'EMPLOI SP404A ROLAND

• Manuel de référence Copyright © 2017 ROLAND CORPORATION2 Sommaire Description de l’appareil p. 3
• À propos des piles p. 5
• Opérations de base 7 Avant de commencer p. 8

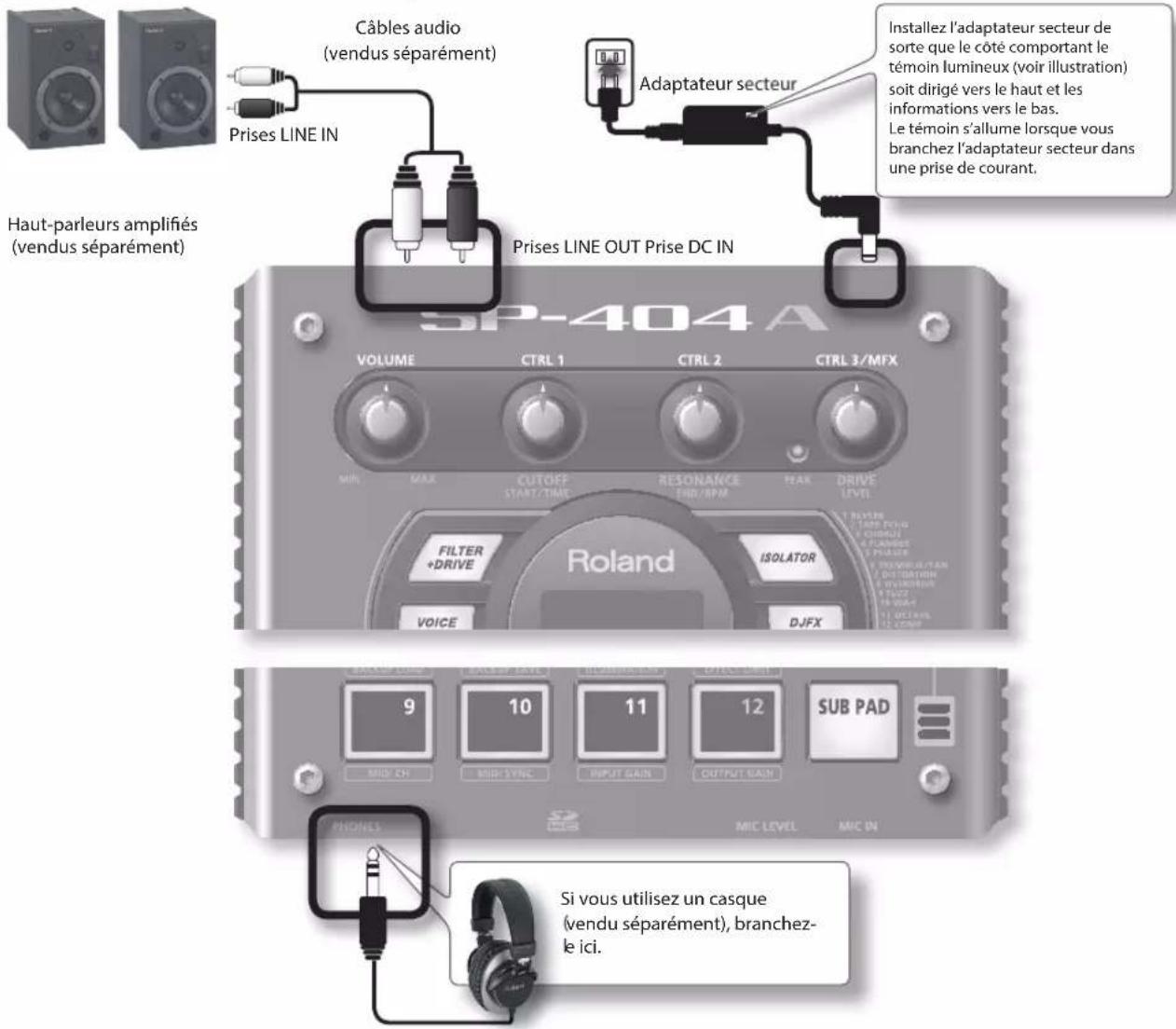

• Branchement du SP-404A avec vos haut-parleurs p. 8
• Mise sous tension p. 9
• Mise en place d’une carte SD p. 10
• Écoute des sons p. 11
• Lecture des samples p. 11
• Utilisationdes eets p. 13
• Écoute des motifs p. 14
• Réglage du Tempo p. 15
• Enregistrement des samples — opérations de base p. 16
• ÉTAPE1: Raccordement des équipements p. 16
• ÉTAPE2: Echantillonnage (sampling) p. 18
• Suppression d’un sample p. 21
• Fonctionnement avancé 23 Lecture d’un signal audio provenant d’une source externe p. 24
• Réglage du volume de la source externe (EXT SOURCE) p. 24
• Enregistrement de samples: fonctionnement avancé p. 25
• À propos des temps d’échantillonnage p. 25
• Spécication du type de données à créer lors de l’échantillonnage p. 25
• Démarrage automatique de l’échantillonnage (Auto Sampling) p. 25
• Échantillonnage sur un tempo déterminé p. 26
• Utilisation d’un décompte p. 26
• Rééchantillonnage p. 26
• Modication d’un sample p. 27
• Réglage du volume d’un échantillon p. 27

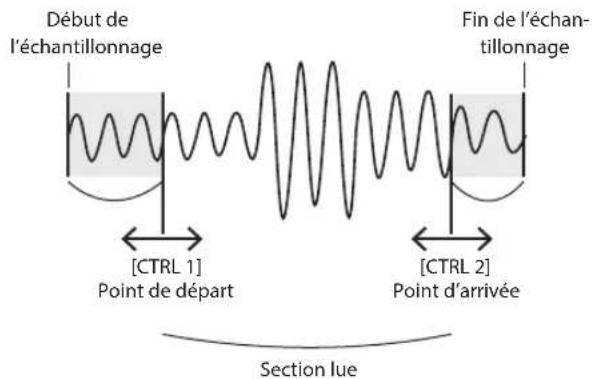

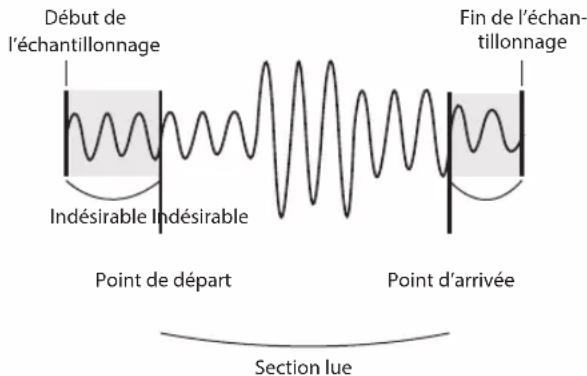

• Dénition de la zone de lecture d’un échantillon p. 27
• Troncature d’une partie indésirable (Truncate) p. 29
• Modication du tempo d’un échantillon p. 30
• Modication de la longueur d’un sample sans modier sa hauteur (Time Modify) p. 30
• Suppression de tous les échantillons p. 30
• Échange de samples entre deux pads p. 31
• Copie d’un sample vers un autre pad p. 31
• Enregistrement d’un motif p. 32
• Enregistrement d’un motif p. 32
• Suppression d’un motif p. 34
• Suppression de tous les motifs p. 34
• Échange de motifs entre deux pads p. 34
• Copie d’un motif vers un autre pad p. 34
• À propos de la carte SD p. 35
• Formatage d’une carteSD p. 35
• Exportation de chiers WAVE p. 35
• Importation de chiers WAVE p. 36
• Enregistrement de données de sauvegarde (Backup Save) p. 37
• Chargement de données de sauvegarde (Backup Load) p. 37
• Suppression des données de sauvegarde (Backup Delete) p. 37
• À propos de la fonction de protection p. 38
• Autres fonctions p. 39
• Liste de fonctions p. 39
• Ajustement du gain en entrée p. 39
• Ajustement du gain en sortie p. 39
• Rappel des réglages d’usine (Factory Reset) p. 40
• Achage des paramètres d’éclairage et de veille p. 40
• Vérication du numéro de version p. 40
• Appendice 41 Liste des eets p. 42
• Mode «Eect Limit» p. 42
• Messages d’erreur p. 45
• Guide de dépannage p. 45
• À propos du format MIDI p. 47
• Tableau d’implémentation MIDI p. 48
• Caractéristiques p. 49

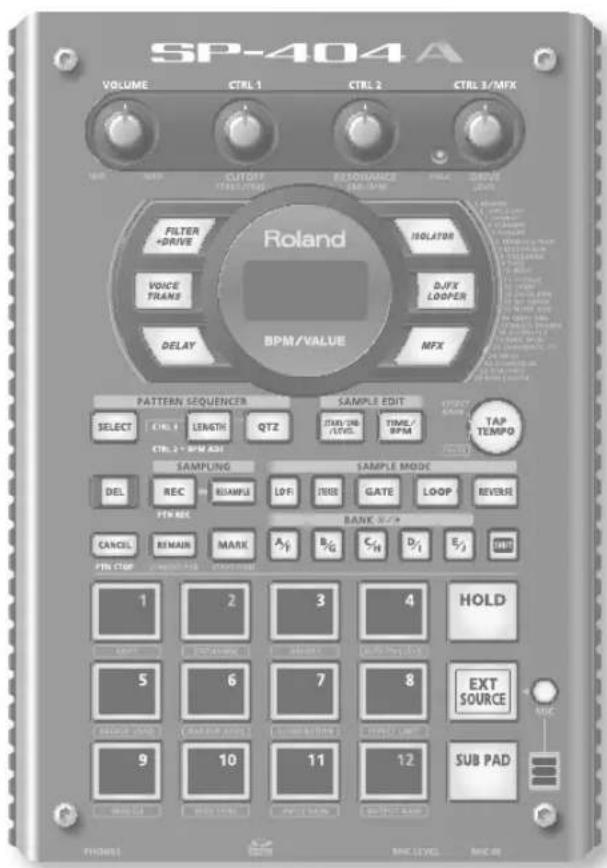

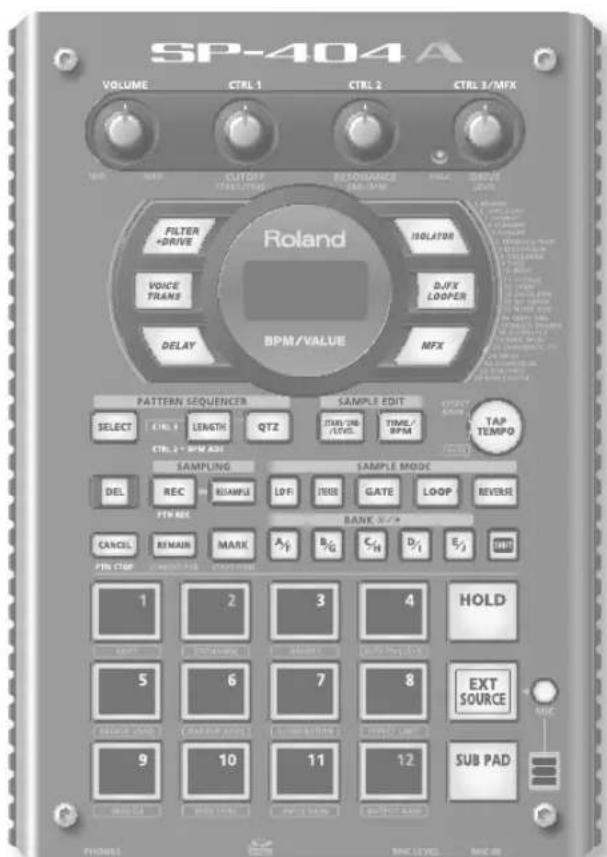

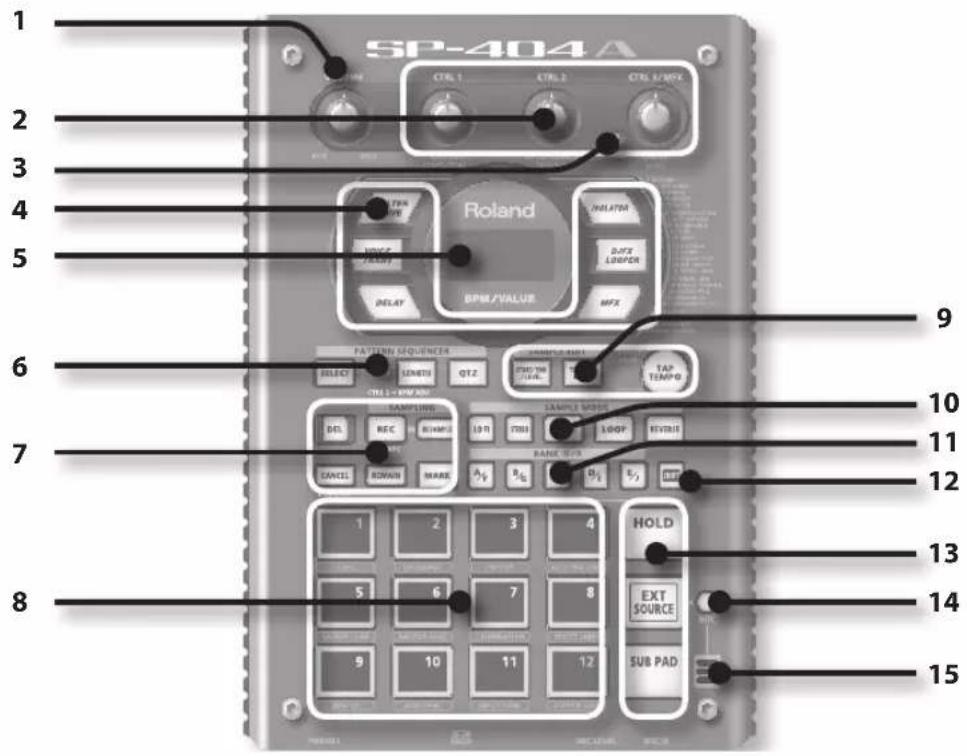

• Index Description de l’appareil p. 503

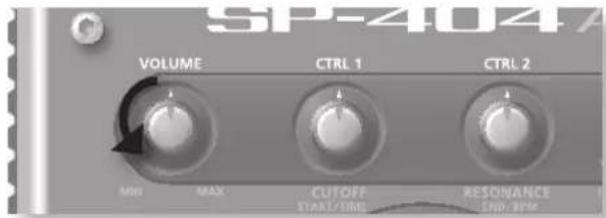

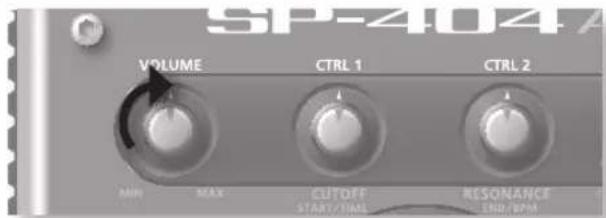

Commande [VOLUME] Permet de régler le volume. p. 9

Commandes [CTRL 1] à [CTRL 3] Ces commandes permettent de contrôler les paramètres des eets. Vous pouvez aussi les utiliser pour eectuer les réglages suivants. p. 13 CTRL 1 Point de départ d’un sample Temps de lecture d’un sample p. 29 p. 30 CTRL 2 Tempo (BPM) du motif Point de n d’un sample p. 15 p. 28 CTRL 3/MFX Type de MFX Niveau d’échantillonnage Volume du sample p. 13 p. 19 p. 27

Témoin PEAK Indique le niveau d’entrée analogique des entrées LINE IN. Réglez le volume de l’équipement branché de sorte que ce témoin ne s’allume qu’occasion- nellement. p. 19

Boutons des eets Utilisez ces boutons pour sélectionner l’eet souhaité. p. 13

Écran Ache des informations telles que le tempo (BPM), les valeurs de diérents réglages et les messages d’erreur (p. 45). Éclairage de l’écran Clignote en synchronisation avec le tempo du motif. Pendant l’échantillonnage, il s’allume en rouge si le niveau du signal audio est excessif. p. 40 p. 19

Bouton [SELECT] Appuyez sur ce bouton pour lire ou enregistrer un motif. p. 14 Bouton [LENGTH] Spécie la longueur du motif lors de son enregistrement. p. 32 Bouton [QTZ] Spécie la quantication (correction automatique du timing) lors de l’enregistrement d’un motif. p. 32

Bouton [DEL] Supprime un sample ou un motif. p. 21 Bouton [REC] Démarre/arrête un échantillonnage ou un enregistrement de motif. p. 18 Bouton [RESAMPLE] Applique un eet au son d’un sample et rééchantillonne (resampling) le résultat. p. 26 Bouton [CANCEL] Annule une opération telle que l’échantillonnage, la lecture ou l’enregistrement d’un motif. En appuyant quatre fois de suite rapidement sur ce bouton, vous pouvez arrêter tous les sons actuellement émis. p. 12 Bouton [REMAIN] Ache sur l’écran le temps restant pour l’échantillonnage. De plus, vous pouvez maintenir ce bouton enfoncé et appuyer en même temps sur une touche pour spécier le sample auquel appliquer un eet ou pour spécier le sample dont vous souhaitez modier les paramètres (modier la touche actuelle). p. 25 p. 13 Bouton [MARK] Utilisez ce bouton pour lire seulement une portion d’un son échantillonné. p. 274 Description de l’appareil Nom Description Page

Touches [1] à [12] Lorsque vous appuyez sur ces touches, vous entendez les samples qui leur sont aectés. Si le bouton [SELECT] est allumé, les touches permettent de sélectionner des motifs. p. 11 p. 14

Bouton [START/END/LEVEL] Utilisez ce bouton pour changer le point de départ ou de n de la lecture d’un sample ou pour régler son volume. p. 27 Bouton [TIME/BPM] Utilisez ce bouton pour spécier le temps de lecture ou le tempo (BPM) d’un sample. p. 15 Bouton [TAP TEMPO] Vous pouvez changer le tempo en appuyant sur ce bouton plusieurs fois au timing souhaité. Pour arrêter le son temporairement, maintenez le bouton [FUNC] enfoncé tout en appuyant sur le bouton [TAP TEMPO] (PAUSE). p. 15 p. 12

Bouton [LO-FI] Sélectionne la qualité de lecture du sample (standard ou lo-). p. 12 Bouton [STEREO] Indique si vous allez échantillonner en mode mono ou stéréo. p. 18 Bouton [GATE] Alterne entre le mode de lecture Gate (le sample n’est lu que pendant que vous maintenez la touche enfoncée) et le mode de lecture Trigger (la lecture du sample démarre et s’arrête à chaque pression sur la touche). p. 12 Bouton [LOOP] Alterne entre le mode de lecture Loop (lecture répétitive du sample) et le mode de lecture One-Shot (le sample n’est lu qu’une seule fois). p. 12 Bouton [REVERSE] Passe en mode de lecture Reverse, dans lequel le sample est lu à l’envers. p. 12

Boutons [BANK] Utilisez ces boutons pour basculer entre les banques de samples ou de motifs. p. 11

Bouton [FUNC] Utilisez ce bouton pour eectuer diérents réglages. p. 39

Touche [HOLD] Cette touche vous permet de laisser un sample continuer même une fois que vous avez retiré votre doigt. p. 12 Touche [EXT SOURCE] Cette touche lit le son provenant de l’entrée externe (ligne ou micro). p. 24 Touche [SUB PAD] Cette touche lit le sample de la touche que vous utilisez le plus souvent. p. 12

Micro interne Micro intégré du SP-404A. Si vous raccordez votre propre micro (vendu séparément) dans la prise MIC de la face avant, ce micro interne ne fonctionne plus. p. 17

Prise PHONES Branchez ici un casque d’écoute stéréo. Le signal sortant sera le même que celui des sorties LINE OUT. p. 8

Fente pour carte SD Ici vous branchez une carte SD. Cette fente de carte SD est recouverte d’un cache, maintenu en place par une vis à la livraison du SP-404A. Retirez la vis en suivant les instructions «Retirez la vis pour ôter le cache de la fente de la carte!». (p. 10). p. 10

Commande [MIC LEVEL] Cette commande permet de régler le volume du micro interne du SP-404A ou d’un micro branché dans la prise MIC. p. 19

Prise MIC IN Vous pouvez brancher un micro (vendu séparément) dans cette prise. p. 17

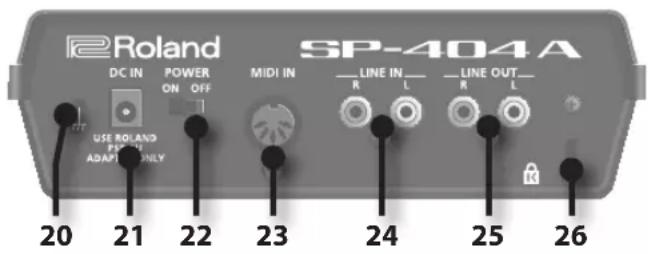

Prise de terre Au besoin, branchez cette borne sur une prise de terre extérieure.

Prise DC IN Vous permet de brancher l’adaptateur secteur fourni. p. 8

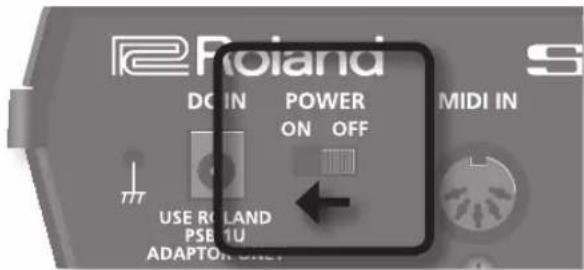

Interrupteur [POWER] Permet de mettre l’appareil sous tension ou hors tension. p. 9

Prises MIDI IN Vous pouvez brancher un matériel MIDI sur ce connecteur. p. 47

Prises LINE IN Ici vous pouvez raccorder votre baladeur ou tout autre appareil audio à partir duquel vous souhaitez eectuer l’échantillonnage. p. 16

Connecteur LINE OUT Branchez ici vos haut-parleurs ampliés ou votre table de mixage. p. 8

Emplacement pour système antivol ( ) http://www.kensington.com/5 À propos des piles Retirez le couvercle du compartiment des piles situé sous le SP-404A, puis introduisez les piles en respectant la polarité (sens) indiquée à l’intérieur du compartiment. Ensuite, refermez soigneusement le couvercle. NOTE

• Manipulation des piles Si vous ne manipulez pas correctement les piles, il peut se produire une explosion ou une fuite de liquide. Veillez à respecter toutes les consignes relatives aux piles qui sont décrites dans les sections «CONSIGNES DE SÉCURITÉ» et «REMARQUES IMPORTANTES » (le dépliant «CONSIGNES DE SÉCURITÉ» et Mode d’emploi).
• Lorsque vous retournez l’appareil, veillez à protéger les boutons et commandes pour ne pas les endommager. Veillez aussi à manipuler l’appareil avec soin. Ne le laissez pas tomber. Quand les piles sont faibles Quand les piles sont faibles, l’écran s’éteint et le point dans le coin inférieur droit de l’écran et le bouton [FUNC] commencent à clignoter. Si les piles sont totalement vides, «Lo» apparaît à l’écran et plus aucune autre opération n’est possible. Dans ce cas, remplacez les piles immédiatement. MEMO Quand la charge restante diminue, le son peut devenir distordu avec certains réglages du bouton [VOLUME]. Dans ce cas, remplacez les piles. Types de piles compatibles avec le SP-404A Vous pouvez utiliser les types de piles suivants avec le SP-404A. N’en utilisez pas d’autres.• Pile alcaline AA sèche • Pile Ni-MH AA rechargeable Spécier le type de piles utilisé Vous devez spécier le type de piles utilisé (alcaline ou Ni-MH rechargeable). Le SP-404A calcule la puissance restante en fonction de ce que vous indiquez ici.1. Mettez sous tension tout en maintenant le bouton [FUNC] enfoncé.2. Tournez la commande [CTRL 3] pour spécier le type de piles utilisé.Le bouton [REC] se met à clignoter lorsque vous tournez la commande.Valeur Description Pile sèche alcaline Pile rechargeable Ni-MH3. Appuyez sur le bouton [REC] pour valider. MEMO Ce paramètre est mémorisé même après la mise hors tension. Vérication de la charge restante 1. Assurez-vous que le bouton [SELECT] est éteint.S’il est allumé, appuyez sur le bouton [SELECT] pour l’éteindre.2. Appuyez sur le bouton [REMAIN].Pendant que vous maintenez le bouton enfoncé, la charge restante est indiquée par le nombre de boutons BANK qui sont allumés. Si seul le bouton BANK [A/F] est allumé, il est temps de remplacer les piles. Quelque temps après, l’écran indique «Lo» et vous ne pouvez plus utiliser le SP-404A. MEMO Quand l’appareil est alimenté avec l’adaptateur secteur, tous les boutons [BANK] sont allumés. À propos du mode veille Si vous avez sélectionné «SLP» (Sleep) dans «Éclairage de l’écran et paramètres de mise en veille» (p. 40), tous les boutons du SP-404A s’éteignent au bout de cinq minutes environ d’inactivité et l’appareil passe en mode veille. Cela permet d’économiser les piles si vous utilisez l’appareil avec ce type d’alimentation.6 MEMOOpérations de base8 Avant de commencer Branchement du SP-404A avec vos haut-parleurs Assurez-vous que le SP-404A et vos haut-parleurs ampliés (que nous appellerons simplement «haut-parleurs») sont éteints, puis eectuez les branchements comme ci-après. Haut-parleurs ampliés (vendus séparément)Câbles audio (vendus séparément)Adaptateur secteurPrises LINE OUT Prise DC INPrises LINE INSi vous utilisez un casque (vendu séparément), branchez-le ici.Installez l’adaptateur secteur de sorte que le côté comportant le témoin lumineux (voir illustration) soit dirigé vers le haut et les informations vers le bas. Le témoin s’allume lorsque vous branchez l’adaptateur secteur dans une prise de courant. NOTE Pour éviter un dysfonctionnement ou une panne de l’équipement, veillez à toujours baisser le volume et à couper l’alimentation de tous les appareils avant de les connecter.9 Avant de commencer Mise sous tension NOTE Une fois les branchements eectués, mettez vos appareils sous tension en respectant l’ordre spécié. Si vous ne les allumez pas dans le bon ordre, vous risquez de provoquer des dysfonctionnements ou d’endomma-ger les haut-parleurs et autres équipements.1. Réglez le volume au minimum sur le SP-404A et vos haut-parleurs.Tournez la commande [VOLUME] du SP-404A complète-ment à gauche.2. Mettez l’interrupteur [POWER] du SP-404A sur ON. NOTE Cet appareil est équipé d’un circuit de protection. Il faut attendre un petit peu (quelques secondes) après la mise sous tension pour que l’appareil fonctionne normalement.3. Mettez les haut-parleurs sous tension.4. Réglez le volume.Tout en appuyant sur les touches du SP-404A pour pro-duire un son, tournez lentement la commande [VOLUME] vers la droite, puis réglez le volume sur le SP-404A et sur vos haut-parleurs. Mise hors tension 1. Réglez le volume au minimum sur le SP-404A et vos haut-parleurs.2. Mettez les haut-parleurs hors tension.3. Mettez l’interrupteur [POWER] du SP-404A sur OFF. Réglage Auto O L’appareil s’éteindra automatiquement après une période prédéterminée suivant la dernière performance musicale ou la dernière utilisation des boutons ou commandes (fonction Auto O).Si vous ne souhaitez pas que l’appareil s’éteigne automatiquement, désactivez la fonction Auto O. NOTE
• Tous les réglages en cours de modication seront perdus lors de la mise hors tension. Si vous souhaitez conserver certains réglages, veillez à les enregistrer au préalable.• Pour restaurer l’alimentation, mettez à nouveau l’appareil sous tension.1. Tout en maintenant enfoncé le bouton BANK [A/F], mettez l’appareil sous tension.2. Sélectionnez le réglage souhaité pour la fonction Auto O en tournant le bouton [CTRL 3].Valeur Explication oFF La fonction Auto O ne sera pas utilisée. 4Hr Le SP-404A s’éteindra automatiquement quatre heures après que vous avez cessé d’utiliser l’appareil.3. Appuyez sur le bouton [REC] pour conrmer votre sélection. MEMO Le réglage que vous eectuez ici sera conservé même en cas de mise hors tension.10 Avant de commencer Mise en place d’une carte SD Si vous ajoutez une carte SD dans le SP-404A, vous pourrez échantillonner plus longtemps. Cette section explique comment mettre en place une carteSD. Toutefois, lorsque vous achetez le SP-404A, une carte SD y est déjà en place, avec des données préréglées en usine, de sorte que la procédure décrite ici n’est pas nécessaire. Retirez la vis pour ôter le cache qui protège le compartiment de la carte! À la livraison du SP-404A, le cache du compartiment de la carte est maintenu en place par une vis à l’endroit marqué «CARD LOCK» sur la face inférieure. Pour retirer ce cache, vous devez d’abord utiliser un tournevis Phillips pour ôter la vis CARD LOCK. Cette vis a été placée là pour assurer la stabilité pendant le transport à la sortie d’usine. Vous pouvez la jeter. NOTE
• Faites attention qu’un jeune enfant n’avale pas accidentellement la vis que vous retirez.
• Lorsque vous retournez l’appareil, utilisez des journaux ou des magazines et placez-les sous les quatre coins ou sous les deux bords pour éviter d’endommager les boutons et les commandes. Essayez aussi de placer l’appareil de façon à ne rien endommager.
• N’insérez pas et ne retirez pas une carteSD pendant que cet appareil est sous tension. Cela risquerait d’endommager les données de l’appareil ou de la carteSD.

1. Retirez le cache de la face avant.

2. Introduisez la carteSD dans la fente, puis remettez le cache.

Introduisez la carteSD à fond, jusqu’à ce qu’elle soit bien en place. CartesSD utilisables avec le SP-404A Le SP-404A accepte les cartesSDHC/SD jusqu’à une capacité de 32Go. Préparation d’une carteSD Avant de pouvoir utiliser une carteSD du commerce avec le SP-404A, vous devez la formater, comme l’indique la section«Formatage d’une carteSD» (p. 35). Toutefois, ne formatez pas la carteSD qui vous a été fournie avec le SP-404A. Toutes les données préchargées sur cette carte disparaîtront si vous formatez cette carteSD.

• Certains types de cartes memoire ou des cartes memoires de certains fabricants peuvent ne pas enregistrer ou lire correctement sur l’appareil. La carteSD doit être déverrouillée! Le SP-404A ne fonctionnera pas correctement si la carteSD est verrouillée. («LoC» s’ache à l’écran.) Vériez que la carteSD n’est pas verrouillée.Il faut déverrouiller la carte! Retrait d’une carteSD

1. Appuyez sur la carteSD vers l’intérieur.

2. Attrapez la carte et tirez-la vers vous.11

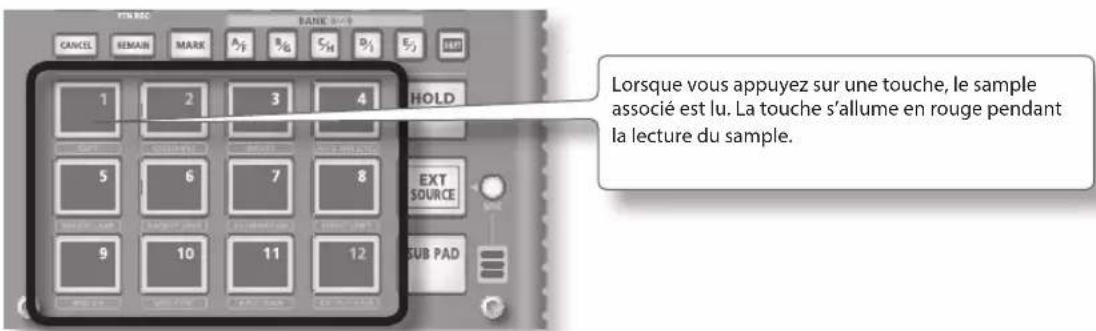

Écoute des sons Lecture des samples Qu’est-ce qu’un sample? Les samples sont des bouts de sons enregistrés avec leurs paramètres de bouclage, etc. Ils sont aectés aux douze touches. Pour écouter un sample, appuyez sur la touche correspondante [1] à [12].Lorsque vous appuyez sur une touche, le sample associé est lu. La touche s’allume en rouge pendant la lecture du sample. Qu’est-ce qu’une banque de samples? Une banque de samples est un ensemble de douze samples aectés aux touches. Le SP-404A comporte dix banques de samples, A à J.Utilisez les boutons [A/F]–[E/J] pour changer de banque de samples. Pour sélectionner la banqueF, appuyez deux fois sur le bouton [A/F]; il se met à clignoter. Combien de samples peuvent-ils être lus en même temps? Le SP-404A peut lire 12samples mono ou 6 samples stéréo en même temps. Pendant un rééchantillonnage (p. 26), le maximum est de 4 samples mono ou 2 samples stéréo. La carte SD insérée à la sortie d’usine du SP-404A contient des échantillons aectés aux pads de certaines banques de pads. Vous souhaiterez sans doute commencer par les écouter.

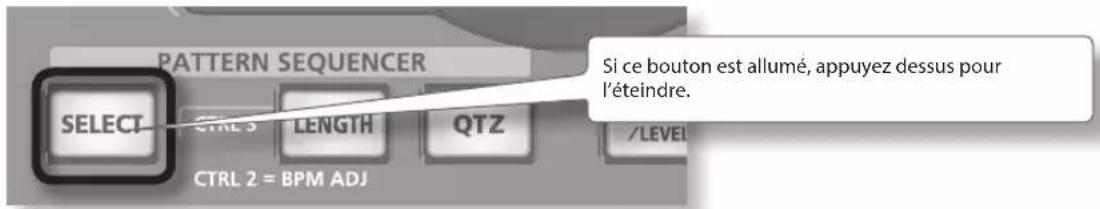

1. Assurez-vous que le bouton [SELECT] est éteint.

Si ce bouton est allumé, appuyez dessus pour l’éteindre.

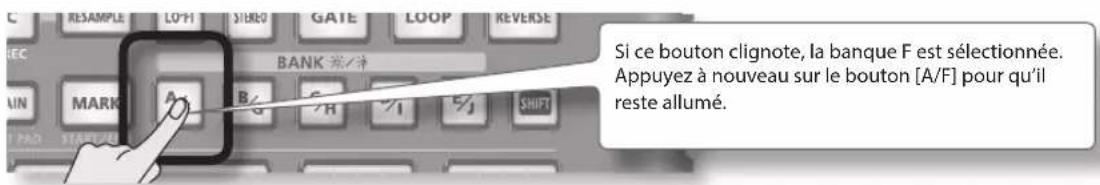

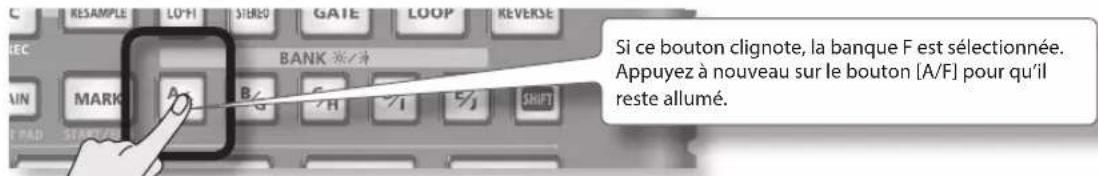

2. Appuyez sur le bouton BANK [A/F] pour l’allumer.

Si ce bouton clignote, la banqueF est sélectionnée. Appuyez à nouveau sur le bouton [A/F] pour qu’il reste allumé.12 Écoute des sons

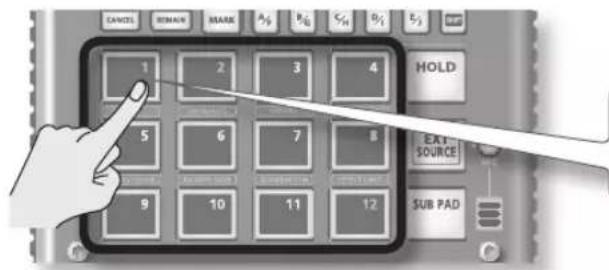

3. Appuyez sur une touche pour écouter son sample.

Cette touche clignote pendant la lecture de son sample. Vous pouvez appuyer sur deux touches ou plus pour les écouter simultanément. Essayez plusieurs samples en utilisant les fonctions décrites ci-dessous. Maintien de la lecture d’un sample Tout en maintenant une touche enfoncée, appuyez sur la touche [HOLD] pour que la lecture du sample se poursuive même une fois que vous avez relâché la touche. Pour arrêter le sample, appuyez à nouveau sur la touche. Activer le son de l’entrée externe Cette touche active le son provenant des prises LINE IN ou de l’entrée micro (p. 24). Frappes répétées Lorsque vous appuyez sur la touche [SUB PAD], le même sample que celui de la dernière touche pressée repart. Il est ainsi plus facile d’utiliser les deux mains pour jouer rapidement une succession de notes. Achage ou modication des paramètres du sample Ces boutons indiquent les paramètres du sample de la dernière touche que vous avez pressée (la touche «actuelle»). Vous pouvez changer les paramètres du sample en appuyant sur ces boutons.

• Selon les réglages d’usine, les échantillons contenus sur certaines banques de la carte SD fournie sont protégés et ne peuvent pas être modiés. Pour plus de détails sur la désactivation de la protection, reportez-vous à «À propos de la fonction de protection» (p. 38). Bouton Quand il est allumé Quand il n’est pas allumé LO-FI Lecture avec un son lo- Lecture avec le son standard GATE La lecture du sample s’arrête quand vous relâchez la touche La lecture du sample continue même si vous relâchez la touche LOOP Lecture répétée (en boucle) Une seule lecture (pas en boucle) REVERSE Lecture en arrière Lecture normale Mettre le son en pause (PAUSE) Maintenez le bouton [FUNC] enfoncé et appuyez sur le bouton [TAP TEMPO] (PAUSE); le son se met en pause et le bouton ne sert alors qu’à reprendre la lecture. Pour reprendre la lecture, maintenez à nouveau le bouton [FUNC] enfoncé et appuyez sur [TAP TEMPO] (PAUSE). Si le son ne s’arrête pas! Si le son ne s’arrête pas, appuyez sur le bouton [CANCEL] quatre fois de suite, rapidement. Tous les sons du SP-404A s’arrêtent.13 Écoute des sons Utilisationdes eets Le SP-404A contient 29types d’eets. Par exemple, voici comment utiliser l’eet «FILTER + DRIVE» sur un sample.

1. Appuyez sur une touche pour écouter son sample.

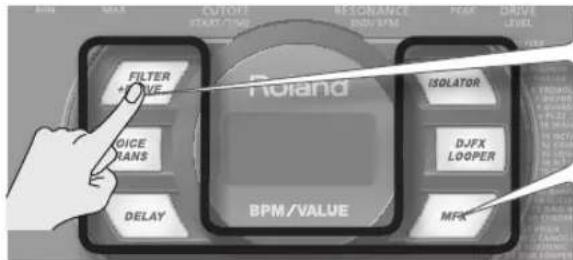

2. Appuyez sur le bouton [FILTER + DRIVE].

Utilisez ces boutons pour passer d’un eet à un autre (pour en désactiver un, éteignez le bouton). Vous ne pouvez pas appliquer plusieurs eets en même temps.Vous pouvez utiliser n’importe laquelle des méthodes suivantes pour changer l’eet sélectionné par MFX.Maintenez le bouton [MFX] enfoncé et tournez la commande [CTRL 3]Maintenez le bouton [MFX] enfoncé et appuyez sur une touche [1] à [12] (MFX 1 à 12)Maintenez les boutons [MFX] et [DJFX LOOPER] enfoncés et appuyez sur une touche [1] à [12] (MFX 13 à 24)Si les boutons des eets sont éteints, une pression sur la touche [TAP TEMPO] fait clignoter le bouton de l’eet utilisé en dernier, ce qui vous permet de vous en souvenir.

3. Tournez les commandes [CTRL 1]–[CTRL 3] pour régler l’eet.

Com-mandeÉcran RésultatCTRL 1 CoF (CUTOFF) Règle la fréquence de coupure du ltre.CTRL 2 rES (RESONANCE) Règle la résonance du ltre.CTRL 3 drU (DRIVE) Règle l’intensité de la distorsion. Pour plus de détails sur chaque eet, reportez-vous à «Liste des eets» (p. 42). Utilisation d’un eet sur plusieurs samples Normalement, l’eet ne s’applique qu’à la touche que vous avez pressée en dernier. Toutefois, grâce au bouton [REMAIN], vous pouvez faire en sorte qu’un eet soit appliqué à plusieurs samples. Tout en maintenant le bouton [REMAIN] enfoncé, appuyez sur les touches souhaitées pour appliquer l’eet à chaque touche allumée.Si vous maintenez le bouton [REMAIN] enfoncé et appuyez sur la touche correspondant à l’eet souhaité, cet eet sera appliqué à tous les samples. Application d’un eet uniquement lorsque vous maintenez le bouton enfoncé (EFFECT GRAB) Si vous maintenez le bouton [TAP TEMPO] (EFFECT GRAB) enfoncé et que vous appuyez sur la touche d’un eet, ce dernier sera appliqué uniquement pendant que vous maintenez le bouton enfoncé. C’est une méthode pour activer/désactiver rapidement un eet en temps réel. Préréglage des paramètres du prochain eet utilisé Maintenez le bouton [REMAIN] enfoncé et tournez les commandes [CTRL 1] à [CTRL 3] pour modier les paramètres. Le prochain bouton d’eet que vous pressez applique cet eet avec les paramètres que vous avez spéciés.14 Écoute des sons Écoute des motifs Qu’est-ce qu’un motif? Le SP-404A vous permet d’écouter successivement plusieurs samples en appuyant sur une touche, et de créer un morceau en enregistrant cette séquence. Cette succession de samples est ce qu’on appelle un «motif». Les touches auxquelles un motif est aecté clignotent en rouge. Lorsque vous appuyez sur une de ces touches clignotantes, la lecture du motif démarre. Qu’est-ce qu’une banque de motifs? Une «banque de motifs» est un ensemble de douze motifs aecté aux touches. Le SP-404A comporte dix banques de motifs, de A à J. Utilisez les boutons [A/F] à [E/J] pour basculer entre les banques de motifs. Pour sélectionner F, appuyez à deux reprises sur le bouton [A/F]; il se met à clignoter. Sur la carte SD installée en usine, des motifs sont aectés aux pads de certaines banques de motifs. Vous souhaiterez sans doute commencer par les écouter.

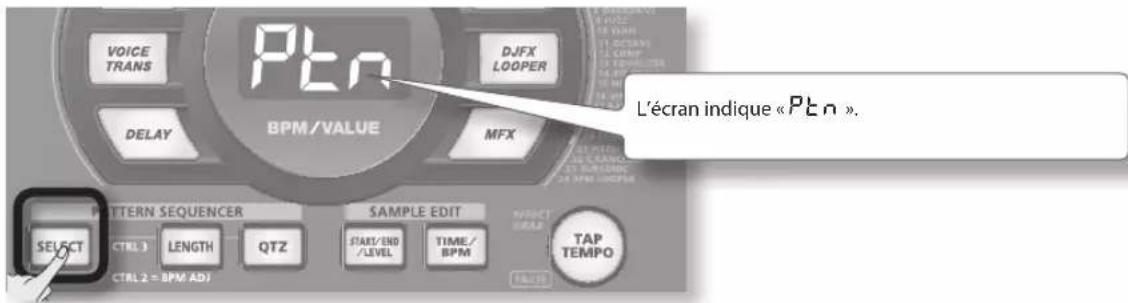

1. Appuyez sur le bouton [SELECT] pour l’allumer.

L’écran indique «Ptn».

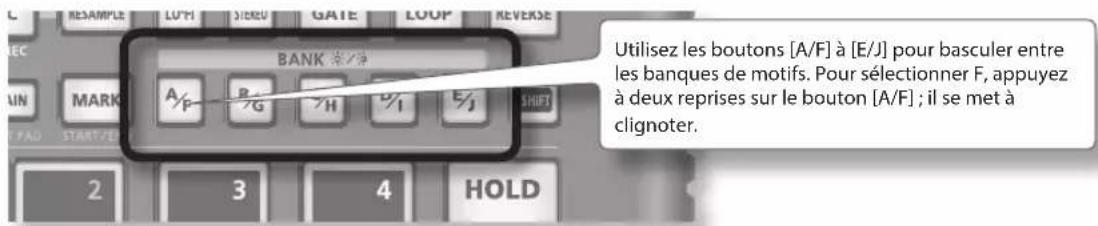

2. Appuyez sur le bouton BANK [A/F] pour l’allumer.

Si ce bouton clignote, la banqueF est sélectionnée. Appuyez à nouveau sur le bouton [A/F] pour qu’il reste allumé.15 Écoute des sons

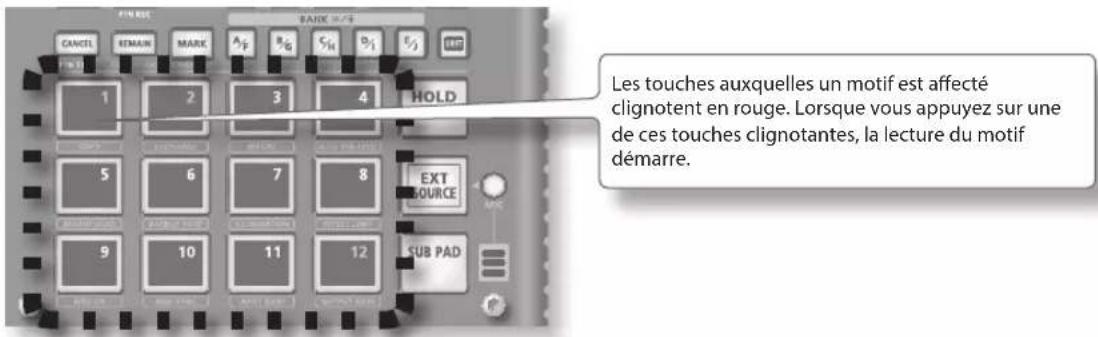

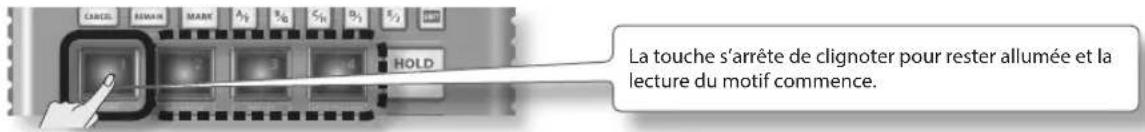

3. Appuyez sur une touche; la lecture du motif démarre.

La touche s’arrête de clignoter pour rester allumée et la lecture du motif commence.

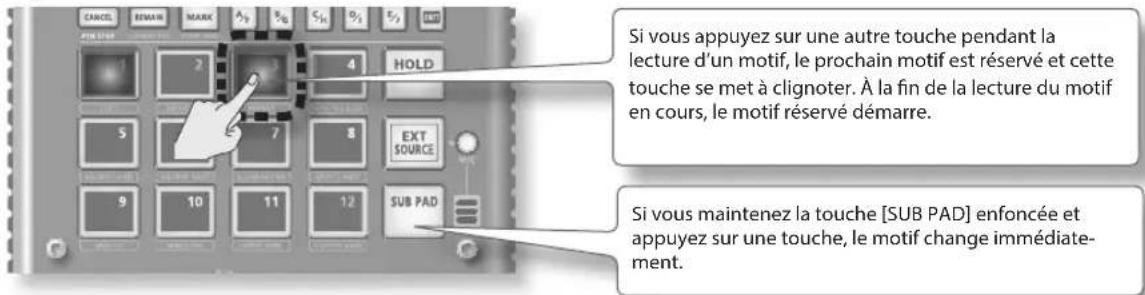

4. Appuyez sur une autre touche pour réserver le motif suivant.

Si vous appuyez sur une autre touche pendant la lecture d’un motif, le prochain motif est réservé et cette touche se met à clignoter. À la n de la lecture du motif en cours, le motif réservé démarre.Si vous maintenez la touche [SUB PAD] enfoncée et appuyez sur une touche, le motif change immédiate-ment.

5. Appuyez sur la touche en cours de lecture; le motif s’arrête.

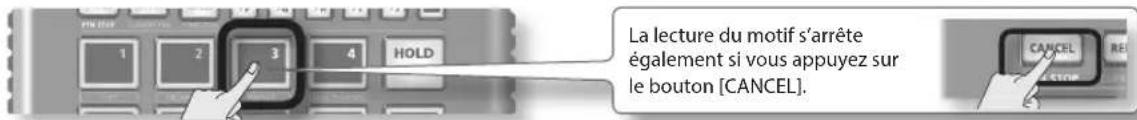

La lecture du motif s’arrête également si vous appuyez sur le bouton [CANCEL]. MEMO Pour plus de détails sur la création d’un motif, reportez-vous à «Enregistrement d’un motif» (p. 32). Réglage du Tempo Voici comment modier le tempo d’un motif.

1. Appuyez sur le bouton [TIME/BPM] pour l’allumer.

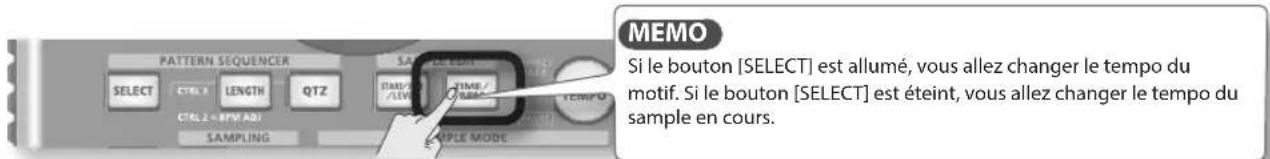

MEMO Si le bouton [SELECT] est allumé, vous allez changer le tempo du motif. Si le bouton [SELECT] est éteint, vous allez changer le tempo du sample en cours.

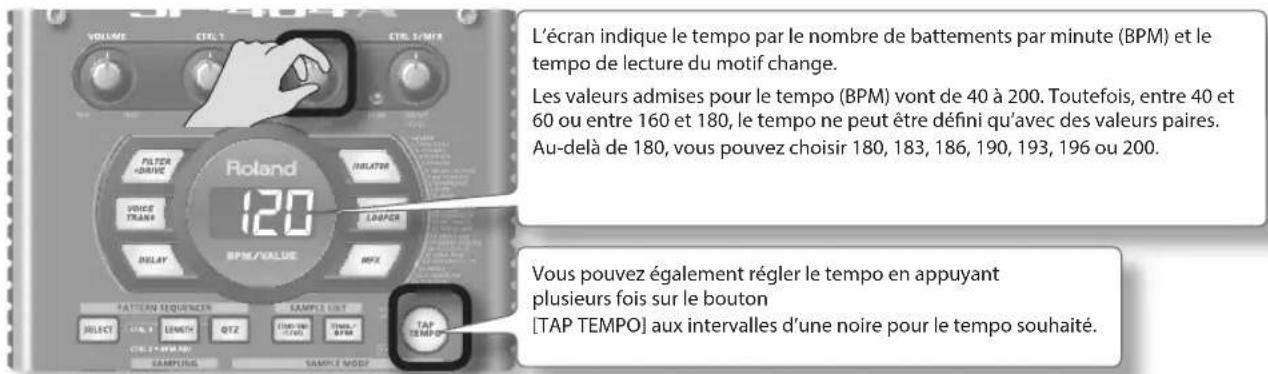

2. Tournez la commande [CTRL 2].

L’écran indique le tempo par le nombre de battements par minute (BPM) et le tempo de lecture du motif change.Les valeurs admises pour le tempo (BPM) vont de 40 à 200. Toutefois, entre 40 et 60 ou entre 160 et 180, le tempo ne peut être déni qu’avec des valeurs paires. Au-delà de 180, vous pouvez choisir 180, 183, 186, 190, 193, 196 ou 200.Vous pouvez également régler le tempo en appuyant plusieurs fois sur le bouton [TAP TEMPO] aux intervalles d’une noire pour le tempo souhaité.

3. Une fois que vous avez spécié le tempo, appuyez sur le bouton [TIME/BPM] pour l’éteindre.

Qu’est-ce que le tempo (BPM)? Le tempo, ou BPM, Battements par minute, est le nombre de battements de noires en une minute.16 Enregistrement des samples — opérations de base ÉTAPE1: Raccordement des équipements Raccordement d’un baladeur ou d’un lecteur stéréo Si vous raccordez votre baladeur, votre lecteur stéréo ou votre lecteur de CD, utilisez des câbles audio pour connecter les sorties de votre appareil (prises LINE OUT, AUX OUT, etc.) aux entrées LINE IN du SP-404A. Prises LINE OUT de votre stéréoSortie de votre baladeurPrises LINE INVous ne pouvez pas brancher directement une platine (tourne-disque) sur le SP-404A. Pour cela, vous devez utiliser un ampli audio sur lequel on peut brancher une platine ou utiliser un égaliseur phono entre la platine et le SP-404A.Ampli audio égaliseur phono Précautions à prendre pour les raccordements

• Pour éviter tout dysfonctionnement et pour ne pas endommager les haut-parleurs ou les autres équipements, diminuez le volume et mettez tous vos appareils hors tension avant d’eectuer vos branchements.
• Si les câbles de connexion sont dotés de résistances, le niveau de volume des appareils raccordés aux entrées (LINE IN) peut être relativement faible. Si c’est le cas, utilisez des câbles de connexion qui ne comportent pas de résistances.17 Enregistrement des samples — opérations de base Raccordement d’un micro Pour utiliser un micro, branchez-le dans la prise MIC IN, puis appuyez sur le bouton [MIC] pour l’allumer. Prise MIC INAppuyez sur le bouton [MIC] pour l’allumer. MEMO Si vous n’utilisez pas de micro, laissez ce bouton éteint. Utilisation du micro intégré Pour utiliser le micro intégré, ne branchez rien dans la prise MIC IN. Le micro intégré ne fonctionne pas si un micro est branché dans la prise MIC IN.Un mauvais positionnement des micros par rapport aux haut-parleurs peut créer un eet Larsen. Pour y remédier:1. Changez l’orientation du ou des micros. 2. Éloignez le ou les micros des haut-parleurs. 3. Baissez le volume.18 Enregistrement des samples — opérations de base ÉTAPE2: Echantillonnage (sampling) Nous allons expliquer comment utiliser l’échantillonnage pour enregistrer un son dans la touche [1] de la banqueJ.

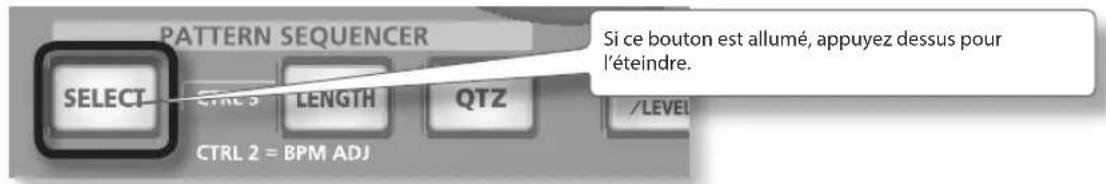

1. Assurez-vous que le bouton [SELECT] est éteint.

Si ce bouton est allumé, appuyez dessus pour l’éteindre.

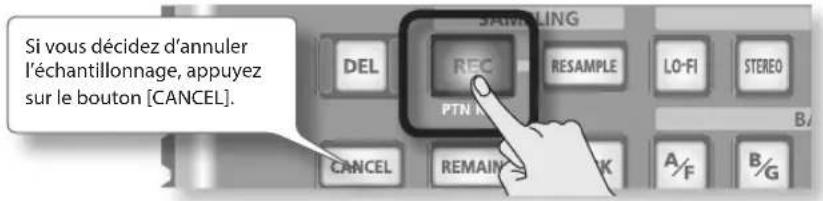

2. Appuyez sur le bouton [REC] pour l’allumer.

Si vous décidez d’annuler l’échantillonnage, appuyez sur le bouton [CANCEL].

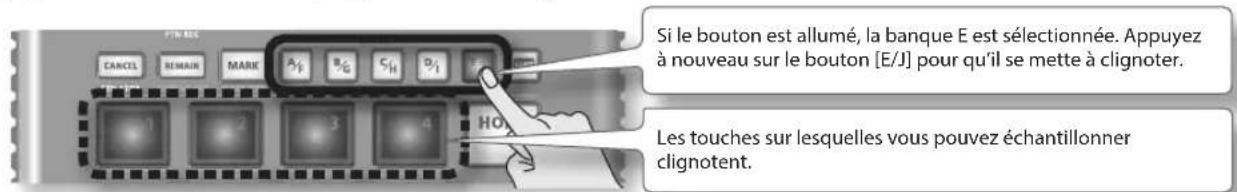

3. Appuyez sur le bouton BANK [E/J] pour le faire clignoter.

Si le bouton est allumé, la banqueE est sélectionnée. Appuyez à nouveau sur le bouton [E/J] pour qu’il se mette à clignoter.Les touches sur lesquelles vous pouvez échantillonner clignotent.

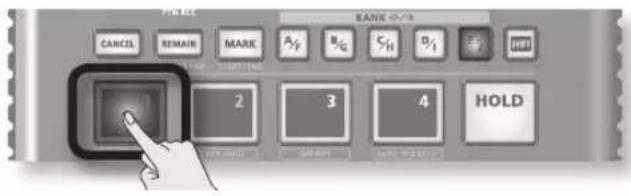

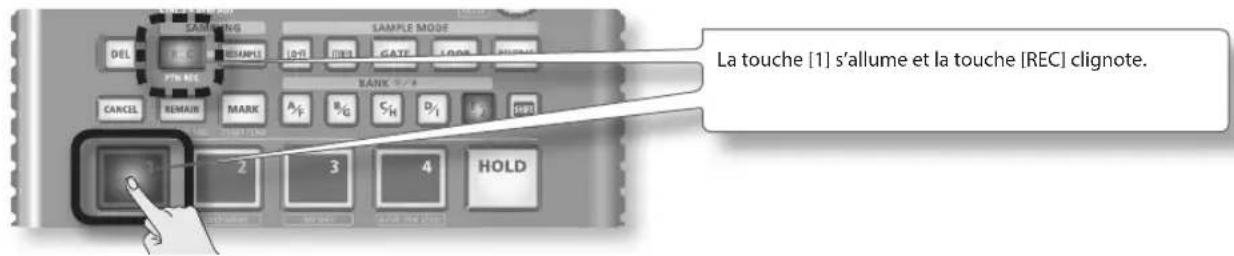

4. Appuyez sur la touche [1].

La touche [1] s’allume et la touche [REC] clignote.

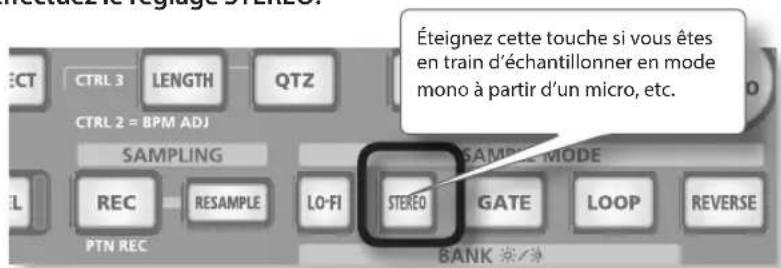

5. Eectuez le réglage STEREO.

Éteignez cette touche si vous êtes en train d’échantillonner en mode mono à partir d’un micro, etc. Impact sur la durée de l’échantillonnage L’échantillonnage en mode mono vous donne approximativement deux fois plus de temps que le mode stéréo. L’échantillonnage en mode mono vous permet également de lire deux fois plus de samples en même temps (12samples mono, contre 6 samples stéréo).19 Enregistrement des samples — opérations de base Application d’un eet pendant l’échantillonnage En appuyant sur le bouton d’un eet à ce moment-là, vous pouvez échantillonner le son traité par l’eet. MEMO Dans ce cas, vous pouvez utiliser les commandes [CTRL 1] et [CTRL 2] pour régler les paramètres de l’eet. Comme la commande [CTRL 3] permet de régler le niveau d’entrée numérique, elle ne peut pas être utilisée pour régler les paramètres de l’eet.

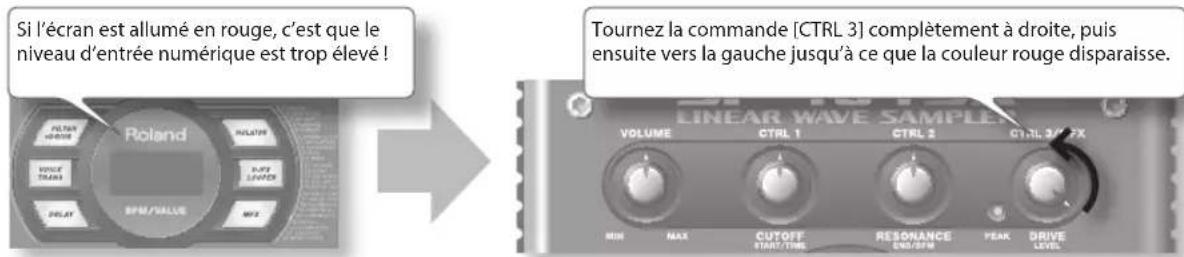

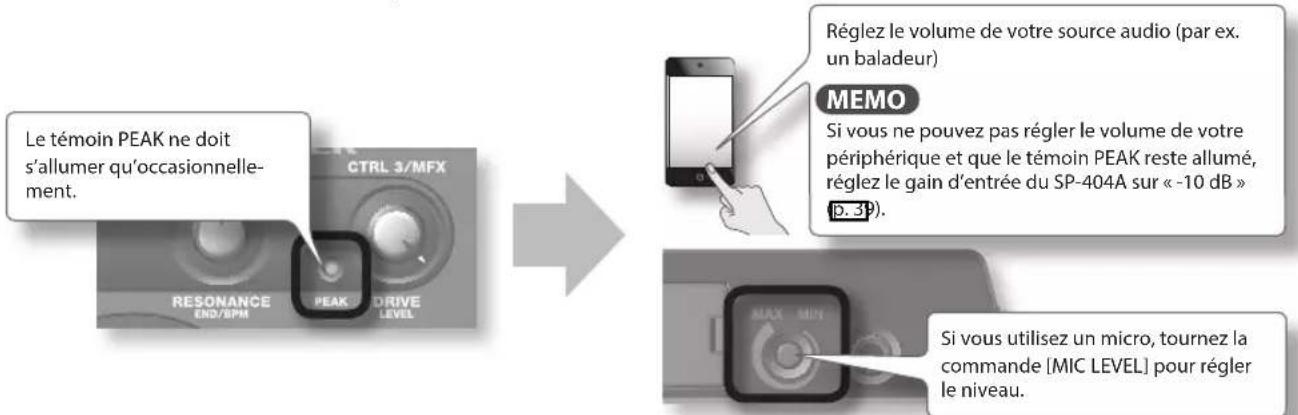

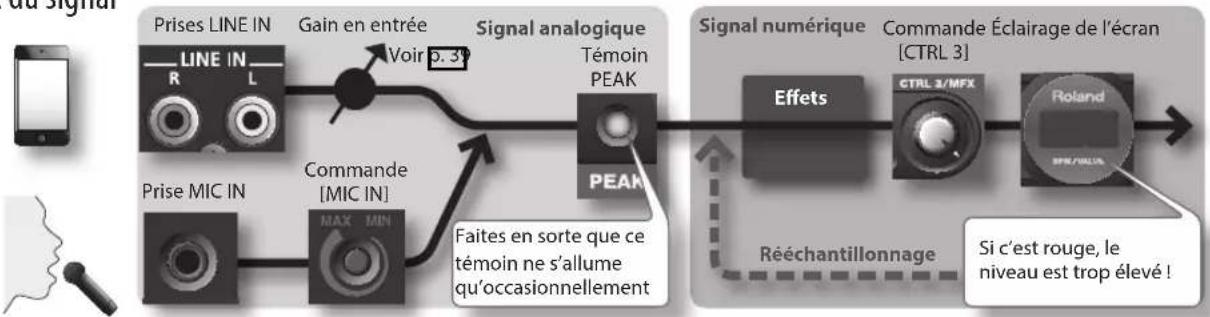

6. Régler le niveau d’enregistrement

6-1. Produisez un son sur l’appareil qui est raccordé au SP-404A (si vous utilisez un micro, parlez dedans). 6-2. Réglez le volume de l’appareil (par exemple un baladeur) branché au SP-404A de façon à ce que le témoin PEAK ne s’allume qu’occasionnellement. Réglez le volume de votre source audio (par ex. un baladeur) MEMO Si vous ne pouvez pas régler le volume de votre périphérique et que le témoin PEAK reste allumé, réglez le gain d’entrée du SP-404A sur «-10 dB» (p. 39). Si vous utilisez un micro, tournez la commande [MIC LEVEL] pour régler le niveau. Le témoin PEAK ne doit s’allumer qu’occasionnelle- ment. 6-3. Si l’écran s’allume en rouge, cela signie que le niveau de l’entrée numérique interne est excessif. Tournez la commande [CTRL 3] vers la gauche jusqu’à ce que la couleur rouge disparaisse de l’écran. Si l’écran est allumé en rouge, c’est que le niveau d’entrée numérique est trop élevé! Tournez la commande [CTRL 3] complètement à droite, puis ensuite vers la gauche jusqu’à ce que la couleur rouge disparaisse. Flux du signal Prises LINE IN Commande [CTRL 3] Éclairage de l’écran Prise MIC IN Témoin PEAK Gain en entrée Voir p. 39 Commande [MIC IN] Eets Rééchantillonnage Signal analogique Signal numérique Faites en sorte que ce témoin ne s’allume qu’occasionnellement Si c’est rouge, le niveau est trop élevé!20 Enregistrement des samples — opérations de base

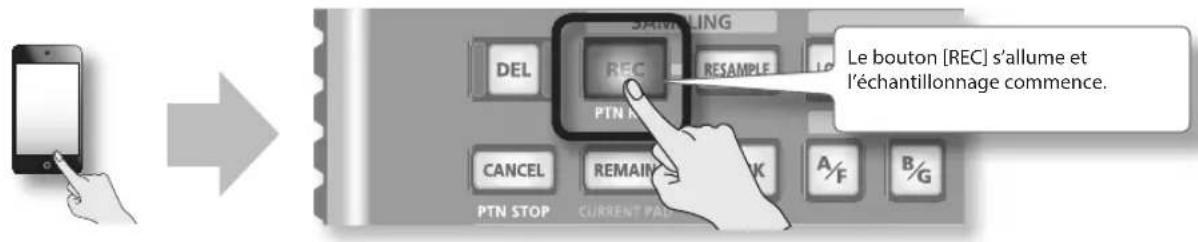

7. Produisez un son sur l’appareil qui est branché sur le SP-404A, puis appuyez sur le bouton [REC] pour

démarrer l’échantillonnage. Le bouton [REC] s’allume et l’échantillonnage commence. NOTE Ne coupez jamais l’alimentation électrique pendant un échantillonnage. Cela risque de détruire le sample qui est en cours d’enregistrement, mais aussi d’autres samples.

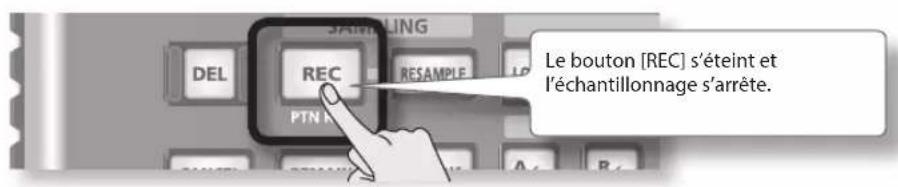

8. Pour mettre n à l’échantillonnage, appuyez sur le bouton [REC].

Le bouton [REC] s’éteint et l’échantillonnage s’arrête. Si l’écran indique «FUL» Dans les cas suivants, l’écran indique «FUL» et l’échantillonnage s’arrête automatiquement.

• Quand il n’y a plus de place sur la carteSD

• Lorsque le sample en cours d’enregistrement dépasse 2 Go (environ 180 minutes en stéréo)

9. Appuyez sur la touche [1] pour écouter le son qui vient d’être échantillonné.

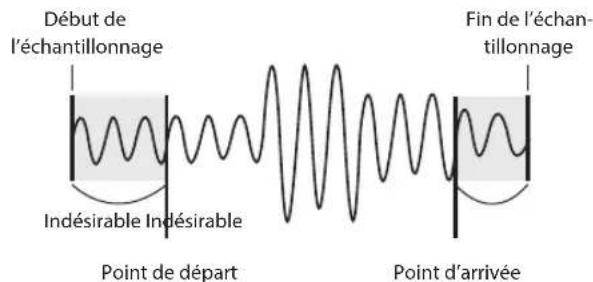

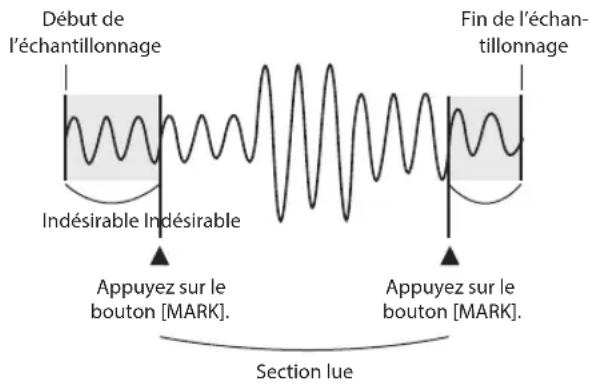

Si le sample contenait une partie indésirable S’il y a un son ou un silence accidentel au début ou à la n du sample, vous pouvez eectuer des réglages de façon à ce que seule la portion voulue reste. Pour plus de détails, reportez-vous à «Dénition de la zone de lecture d’un échantillon» (p. 27). Pour rééchantillonner le sample Supprimez le sample selon les instructions de la section «Suppression d’un sample» (p. 21) à la page suivante, puis rééchantillonnez le sample.21 Enregistrement des samples — opérations de base Suppression d’un sample Si vous n’êtes pas satisfait du son que vous avez échantillonné, utilisez la procédure suivante pour le supprimer, puis rééchantil- lonnez le son.

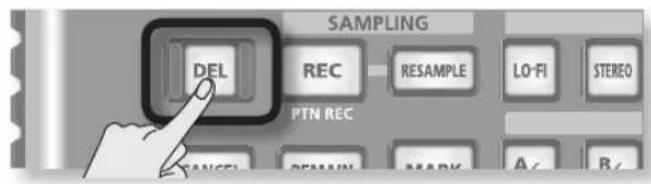

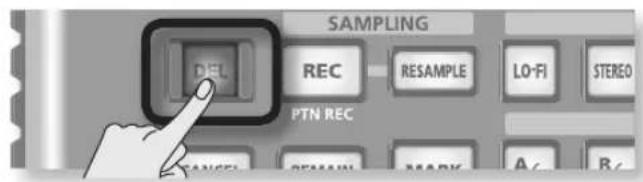

1. Appuyez sur le bouton [DEL].

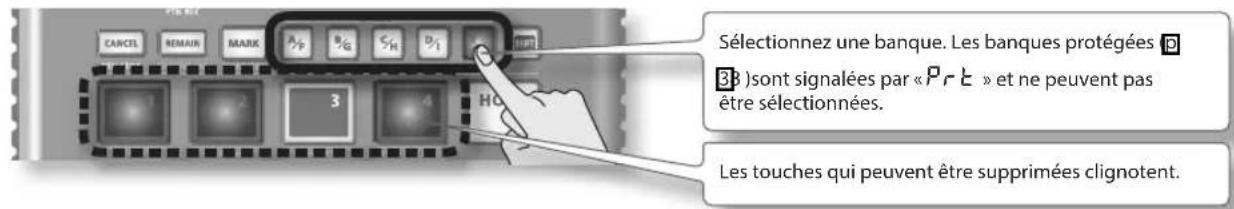

2. L’écran ache «dEL», et les touches qui peuvent être vidées se mettent à clignoter.

Sélectionnez une banque. Les banques protégées (p. 38 )sont signalées par « Prt» et ne peuvent pas être sélectionnées.Les touches qui peuvent être supprimées clignotent.

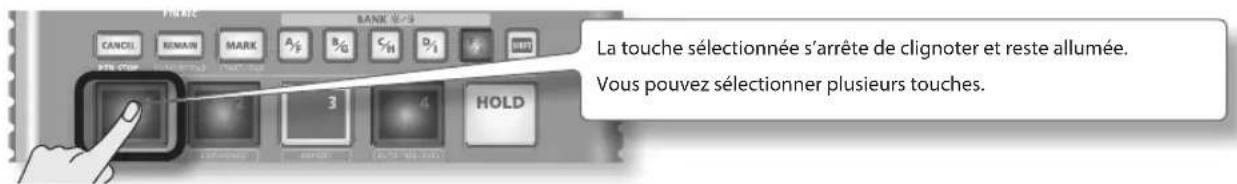

3. Appuyez sur la touche à vider.

La touche sélectionnée s’arrête de clignoter et reste allumée.Vous pouvez sélectionner plusieurs touches.

4. Appuyez sur le bouton [DEL] pour supprimer le sample.

NOTE Ne coupez jamais l’alimentation avant la n de la suppression. Lorsque la suppression est terminée, «dAL» disparaît de l’écran.22 MEMOFonctionnement avancé24 Lec

ure d’un signal audio provenant d’une source externe Un signal audio provenant d’une source externe (tel qu’un lecteur de musique mobile connecté aux prises LINE IN ou un micro branché à une prise MIC IN) peut être traité de la même manière que les samples stockés sur le SP-404A; il peut être joué et des eets lui être appliqués.

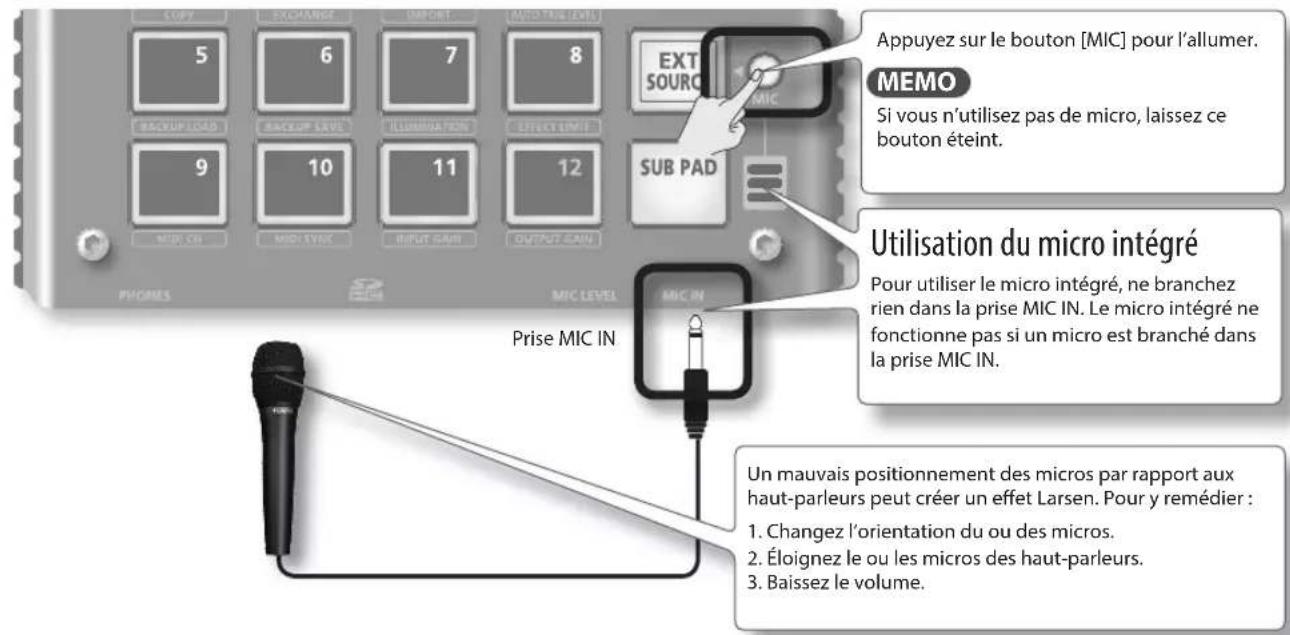

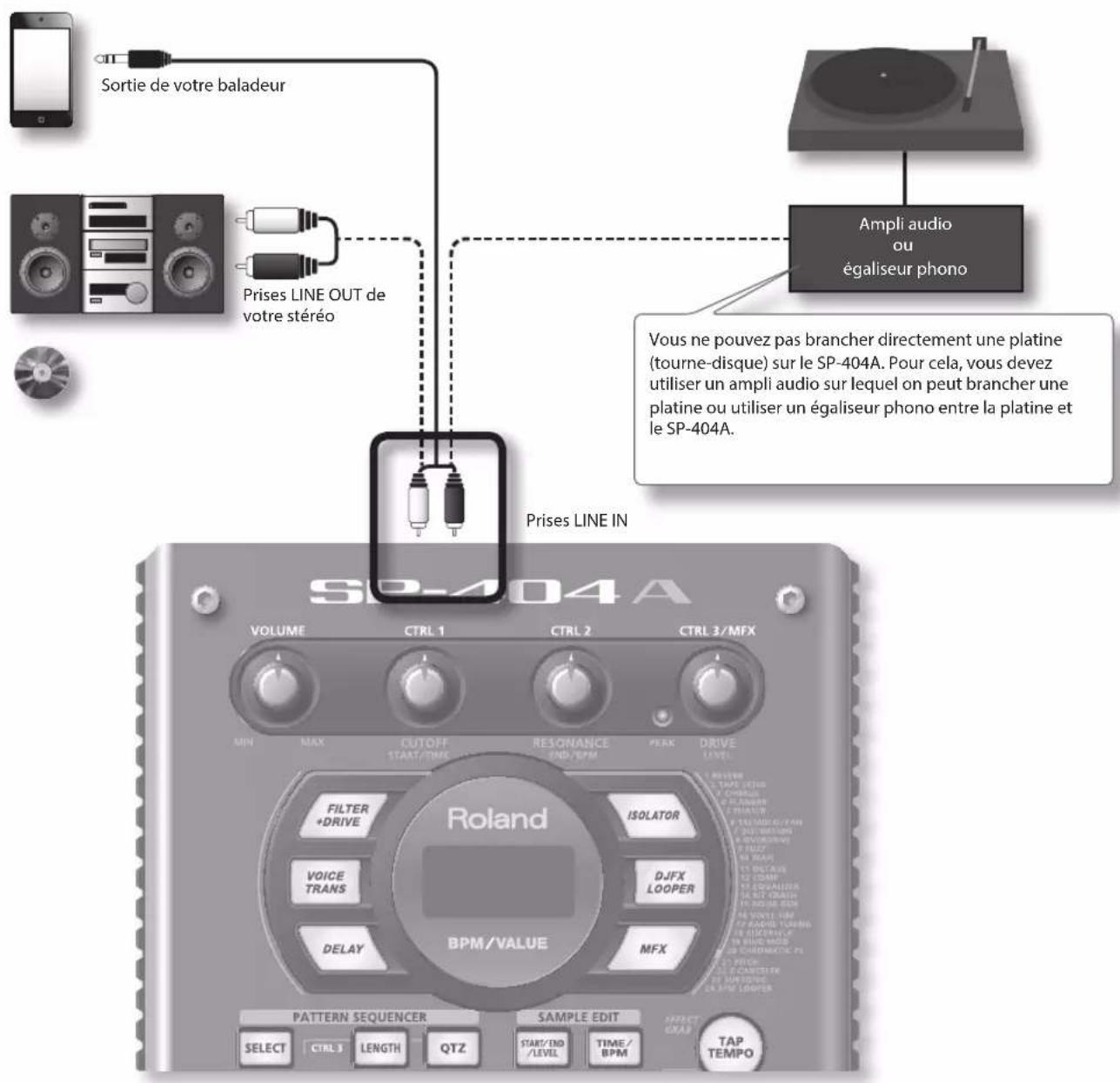

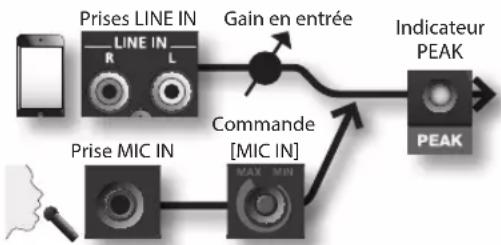

1. Connectez votre lecteur de musique mobile ou

votre micro au SP-404A, comme décrit dans la section «Raccordement d’un baladeur ou d’un lecteur stéréo» (p. 16) ou «Raccordement d’un micro» (p. 17).

2. Appuyez sur le pad [EXT SOURCE] pour l’allumer.

Si le signal audio provient d’un micro, vous devez également appuyer sur le bouton [MIC] pour l’allumer. Le signal est lu lorsque le pad est allumé. MEMO Si le bouton [GATE] est allumé, le son est lu uniquement lorsque le pad [EXT SOURCE] est maintenu enfoncé.

3. Pour passer du mode stéréo au mode mono pour

l’entrée externe, appuyez sur le bouton [STEREO] pour l’allumer ou l’éteindre. Le mode stéréo est activé lorsque le bouton est allumé. MEMO Le bouton [STEREO] s’allume pour les sources qui sont à l’origine en stéréo (un lecteur de musique mobile, par exemple).

4. Pour appliquer un eet à l’entrée audio externe,

appuyez sur l’un des boutons d’eet pour l’allumer (p. 13). MEMO Si l’eet n’est pas appliqué à l’entrée audio externe lorsque vous appuyez sur le bouton correspondant pour l’allumer, maintenez le bouton [REMAIN] (pad en cours de sélection) enfoncé et appuyez sur [EXT SOURCE]. L’eet sera alors appliqué à l’entrée audio externe. Réglage du volume de la source externe (EXT SOURCE) Vous pouvez régler le volume du pad [EXT SOURCE]. Pour ce faire, procédez comme suit:

1. Appuyez sur le pad [EXT SOURCE] pour l’allumer.

Si le signal audio provient d’un micro, vous devez également appuyer sur le bouton [MIC] pour l’allumer. L’entrée audio externe devient audible.

2. Appuyez sur le bouton [START/END/LEVEL] pour

3. Tournez la commande [CTRL 3] (LEVEL) pour régler

le volume de l’entrée audio. Si les voyants de l’écran du SP-404A s’allument en rouge, cela signie que le niveau d’entrée numérique interne est surchargé; tournez la commande [CTRL 3] vers la gauche jusqu’à ce que les voyants rouges s’éteignent. MEMO

• Si le volume de l’entrée audio externe reste inchangé lorsque vous tournez la commande [CTRL 3] (LEVEL), maintenez le bouton [REMAIN] (pad en cours de sélection) enfoncé et appuyez sur [EXT SOURCE]. (Cette opération permet de sélectionner l’entrée externe en tant que cible pour le réglage du volume.)

• Appuyez ensuite à nouveau sur le bouton [START/END/ LEVEL] et tournez la commande [CTRL 3] (LEVEL) pour régler le volume.

4. Appuyez à nouveau sur le bouton [START/END/

LEVEL]. Le bouton [START/END/LEVEL] s’éteint. Le volume est réglé. MEMO Lorsque l’appareil est mis sous tension, le volume est réglé sur la valeur par défaut (127).25 Enregistrement de samples: fonctionnement avancé MEMO Cette section présente des méthodes d’échantillonnage avancées. Pour en savoir plus sur l’échantillonnage de base, reportez-vous à la section «Enregistrement des samples — opérations de base» (p. 16). À propos des temps d’échantillonnage Le temps d’échantillonnage maximal (taille) pour un sample est d’environ 180minutes en stéréo (2Go).Si vous utilisez une carte haute capacité, vous serez en mesure de stocker davantage de samples.Le tableau suivant indique le temps d’échantillonnage total approximatif des samples pouvant être stockés sur une carteSD.Capa-cité de la carteStéréo (mono)Capa-cité de la carteStéréo (mono) 1Go Environ 90minutes (180minutes) 8Go Environ 720minutes (24heures) 2Go Environ 180minutes (360minutes)16GoEnviron 24heures (48heures) 4Go Environ 360minutes (720minutes)32GoEnviron 48heures (96heures) MEMO Étant donné que la carte SD de 1Go fournie avec le SP-404A contient des données préchargées, le temps d’échantillonnage disponible sera inférieur au temps spécié dans ce tableau. Temps d’échantillonnage restant

1. Lorsque vous appuyez sur le bouton [REMAIN], l’écran indique le temps restant.

Min 24H Heures MEMO L’écran indique le temps disponible pour l’échantil-lonnage en mode stéréo. Cette valeur est une simple estimation. Spécication du type de données à créer lors de l’échantillonnage Les données produites lors d’un échantillonnage sur le SP-404A peuvent être enregistrées au format WAV (.wav) ou AIFF (.aif). Si vous souhaitez modier le format des données créées lors de l’opération, exécutez la procédure suivante.1. Maintenez le bouton [RESAMPLE] enfoncé et mettez l’appareil sous tension.2. Appuyez sur le bouton [SELECT] pour basculer entre les formats WAV et AIF.Lorsque vous appuyez sur le bouton, la mention «UAU» (WAV) ou « AiF» (AIFF) s’ache à l’écran, indiquant la sélection en cours.3. Appuyez sur le bouton [RESAMPLE] pour conr-mer le choix du type de chier. MEMO Ce paramètre sera mémorisé, même après que l’appareil est mis hors tension. Démarrage automatique de l’échantillonnage (Auto Sampling) La fonction d’échantillonnage automatique permet de démarrer l’échantillonnage automatiquement dès que le signal entrant (son) dépasse un seuil spécié. Cette option est pratique lorsque vous voulez enregistrer un morceau depuis le début. Avant de passer en mode d’attente d’échantillonnage, réglez le seuil de déclenchement de l’échantillonnage comme décrit ci-après.1. Maintenez le bouton [FUNC] enfoncé et appuyez sur le pad [4] (AUTO TRIG LEVEL).Le bouton [REC] se met à clignoter et la mention «-0-» s’ache à l’écran.2. Tournez la commande [CTRL 3] (LEVEL) pour ajuster le niveau.Le niveau pour lequel l’éclairage d’écran (rouge) s’allume sera le seuil de déclenchement de l’échantillonnage. La rotation vers la droite monte le niveau. L’écran indique le niveau (de 0 à 9) que vous avez spécié. MEMO Si l’écran indique la mention «-0-», l’échantillonnage sera normal (pas de démarrage automatique). Si vous préférez annuler la fonction d’échantillonnage automatique, le niveau « -0-» doit être sélectionné. 3. Pour vérier le seuil de déclenchement d’échantil-lonnage déni, appuyez à nouveau sur le bouton [REC].Lorsque l’échantillonnage automatique démarre, l’écran indique la mention « rdY» jusqu’à ce qu’un signal dépassant le seuil de déclenchement d’échantillonnage soit reçu.26 Enregistrement de samples: fonctionnement avancé Échantillonnage sur un tempo déterminé Si vous choisissez un tempo (BPM) pendant que vous êtes en attente d’échantillonnage, le point d’arrivée (moment auquel la lecture du son s’arrête) sera automatiquement placé un battement après la n du sample sur la base de la valeur de tempo choisie.

1. Préparez le système à l’échantillonnage comme

décrit dans les étapes 1 à 6 de la section «ÉTAPE2: Echantillonnage (sampling)» (p. 18).

2. Réglez le tempo comme décrit dans la section

«Réglage du Tempo» (p. 15).

3. Appuyez sur le bouton [REC] pour démarrer

4. Appuyez à nouveau sur le bouton [REC] pour

arrêter l’échantillonnage. MEMO

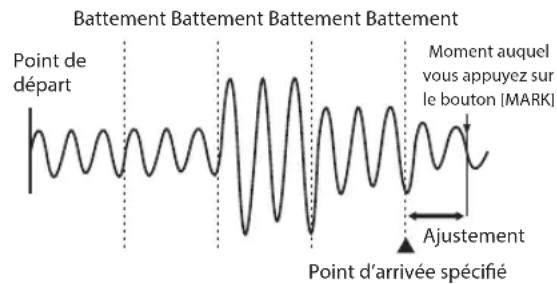

• Une fois l’échantillonnage terminé, le point d’arrivée est déni automatiquement en fonction du tempo, et le bouton [MARK] s’allume. Reportez-vous à la section «Dénition de la zone de lecture d’un échantillon» (p. 27).

• Si le temps d’échantillonnage est de plusieurs mesures ou de moins d’une mesure, l’indication de tempo peut être doublée ou divisée par deux. Dans ce cas, appuyez sur le bouton [TIME/BPM] pour l’allumer et tournez la commande [CTRL 2] (BPM) pour ajuster la valeur. Reportez-vous à la section «Modication du tempo d’un échantillon» (p. 30).

• La valeur de tempo (BPM) achée n’est qu’une estimation faite à partir du temps du sample et peut ne pas être très précise.

• Selon la valeur de tempo, la durée correspondant au BPM peut ne pas correspondre exactement au temps séparant les points de départ et d’arrivée. Pour cette raison, si vous utilisez la «lecture en boucle» (p. 12) pour lire un sample en continu pendant une longue durée, la temporisation peut se décaler progressive- ment. Utilisation d’un décompte Vous pouvez ajouter un décompte (1, 2, 3, 4) avant de lancer l’échantillonnage. Cela est pratique si vous enregistrez à un tempo et pour des indications de mesure déterminés.

1. Choisissez le tempo comme indiqué dans les

étapes 1 à 2 de la section «Échantillonnage sur un tempo déterminé» (p. 26).

2. Appuyez sur le bouton [START/END/LEVEL] pour

3. Appuyez sur le bouton [REC].

Le métronome s’active et l’écran ache successivement les mentions suivantes: «-1-» -> «-2-» -> «-3-» -> «-4-» -> «rEC». L’échantillonnage démarre lorsque la mention «rEC» s’ache. Rééchantillonnage Il est possible de remettre un sample en lecture en lui appliquant un eet et d’enregistrer le résultat ainsi obtenu. Cette procédure s’appelle le «rééchantillonnage».

1. Vériez que le bouton [SELECT] est bien éteint.

S’il est allumé, appuyez dessus pour l’éteindre.

2. Appliquez un eet au sample original et réglez-en

3. Appuyez sur le bouton [RESAMPLE] pour l’allumer.

La mention «LEU» s’ache à l’écran.

4. Lancez la lecture du sample original.

5. Tournez la commande [CTRL 3] (LEVEL) pour que

l’écran ne s’allume pas en rouge. MEMO Lorsque le bouton [RESAMPLE] est allumé, vous ne pouvez pas utiliser la commande [CTRL 3] pour agir sur l’amplitude de l’eet. Si vous avez besoin de le faire, vous devez d’abord appuyer sur le bouton [CANCEL] pour éteindre le bouton [RESAMPLE].

6. Appuyez sur le bouton [REC] pour le faire clignoter.

Les boutons de banque et les pads pour lesquels le rééchantillonnage est possible se mettent à clignoter.

7. Appuyez sur le pad concerné par le rééchantillon-

nage pour qu’il s’allume. Le résultat du rééchantillonnage peut se faire dans une autre banque. REMARQUE Vous ne pouvez pas choisir comme destination un pad auquel un sample est déjà aecté.

8. Utilisez le bouton [STEREO] pour spécier le

paramètre stéréo/mono. Pour plus d’informations, reportez-vous à l’étape5 de la section p. 18.

9. Appuyez sur le bouton [REC] pour l’allumer.

Le rééchantillonnage ne commence pas encore ici.

10. Appuyez sur le pad auquel vous voulez aecter le

résultat du rééchantillonnage. Le sample est mis en lecture et le rééchantillonnage commence. REMARQUE N’éteignez jamais l’appareil pendant le rééchantillon- nage, sous peine d’endommager non seulement le sample en cours de rééchantillonnage mais aussi les autres samples.

11. Quand le rééchantillonnage est terminé, appuyez

sur le bouton [REC]. MEMO Lors du rééchantillonnage, vous pouvez lire simultané- ment jusqu’à quatre samples mono et deux samples stéréo.27 Modication d’un sample MEMO Pour plus d’informations sur la dénition des paramètres GATE, LOOP, REVERSE et LO-FI d’un sample, reportez-vous à la section p. 12. Réglage du volume d’un échantillon Pour régler le volume de chaque pad, procédez comme suit.

1. Vériez que le bouton [SELECT] est bien éteint. S’il

est allumé, appuyez dessus pour l’éteindre.

2. Appuyez sur le pad auquel le sample dont vous

voulez régler le volume est aecté. Ce pad s’allume et le sample est mis en lecture.

3. Appuyez sur le bouton [START/END/LEVEL] pour

4. Tournez la commande [CTRL 3] (LEVEL) pour régler

le volume du sample.

5. Quand vos réglages sont terminés, appuyez sur le

bouton [START/END/LEVEL] pour l’éteindre. La rotation de la commande [CTRL 3] (LEVEL) vers la gauche réduit le volume et sa rotation vers la droite l’augmente. Une valeur de 127 correspond au volume maximal. Cette valeur est automatiquement aectée au sample après l’enregistrement. MEMO Lorsque le bouton [START/END/LEVEL] est allumé, vous pouvez également utiliser les commandes [CTRL 1] et [CTRL 2] pour déterminer le point de départ et le point d’arrivée (p. 27). Si vous bougez par inadvertance une des commandes [CTRL 1] ou [CTRL 2], remettez cette même commande en position centrale. Cette opération a pour eet de restaurer les réglages originaux. Si vous appuyez sur le bouton [START/END/LEVEL] pour l’éteindre sans avoir remis les commandes en position centrale, le point de départ et le point d’arrivée seront mémorisés dans leur état modié. Dénition de la zone de lecture d’un échantillon Pour chacun des samples du SP-404A, vous pouvez spécier la portion de données de forme d’onde que vous voulez lire.La position dans les données de forme d’onde à partir de laquelle le sample commencera à être lu est appelée point de départ (Start Point) et la position à laquelle la lecture s’arrêtera est appelée point d’arrivée (End Point).S’il y a un bruit ou un silence indésirable au début d’un sample, vous pouvez régler le point de départ de manière à omettre sa lecture. De la même façon, vous pouvez régler le point d’arrivée pour omettre une partie indésirable à la n du sample. Début de l’échantillonnagePoint de départSection luePoint d’arrivéeIndésirable IndésirableFin de l’échan-tillonnage MEMO

• Lorsque vous réglez le point de départ et le point d’arri-vée, le tempo (BPM) est automatiquement recalculé et aché par rapport à la nouvelle durée du sample. Si la durée est de plusieurs mesures ou inférieure à une mesure, la valeur BPM achée peut être doublée ou divisée par deux. Si vous voulez modier cette valeur, reportez-vous à la section «Modication du tempo d’un échantillon» (p. 30).• Pour certains réglages (en ternaire par exemple), il se peut que le tempo ne puisse pas être calculé ou réglé correctement. Annulation de la zone de lecture dénie (suppression d’un repère) Le bouton [MARK] s’allume dès que vous avez déni un point de départ ou d’arrivée. Pour annuler ces paramètres, appuyez sur le bouton [MARK] en cours de lecture pour l’éteindre. MEMO En suivant la procédure décrite dans la section «Troncature d’une partie indésirable (Truncate)» (p. 29), vous pouvez supprimer les portions indésirables du sample et le réduire à la section comprise entre les points de départ et d’arrivée.28 Modication d’un sample Modication simultanée des points de départ et d’arrivée

1. Vériez que le bouton [SELECT] est bien éteint. S’il

est allumé, appuyez dessus pour l’éteindre.

2. Appuyez sur le pad dont vous voulez modier la

zone de lecture. Il est mis en lecture. MEMO Si le bouton [MARK] est allumé, des repères de lecture ont déjà été mis en place. Le cas échéant, commencez par les supprimer (p. 27) avant de poursuivre.

3. Lorsque le sample est lu, appuyez sur le bouton

[MARK] au moment choisi comme point de départ.

4. Appuyez à nouveau sur [MARK] au moment choisi

comme point d’arrivée. Début de l’échantillonnageAppuyez sur le bouton [MARK].Section lueAppuyez sur le bouton [MARK].Indésirable IndésirableFin de l’échan-tillonnage MEMO Si vous réglez le tempo entre les étapes 3 et 4, le point d’arrivée sera automatiquement déplacé vers la position de battement la plus proche du moment où vous avez appuyé sur [MARK] à l’étape4 (un certain nombre de battements à partir du point de départ, par exemple). Pour régler le tempo, vous pouvez appuyer sur le bouton [TIME/ BPM] pour l’allumer et tourner la commande [CTRL 2], ou encore appuyez plusieurs fois sur le bouton [TAP TEMPO]. AjustementPoint de départMoment auquel vous appuyez sur le bouton [MARK]Point d’arrivée spéciéBattement Battement Battement Battement Modication du point d’arrivée uniquement

1. Vériez que le bouton [SELECT] est bien éteint. S’il

est allumé, appuyez dessus pour l’éteindre.

2. Maintenez le bouton [MARK] enfoncé et appuyez

sur le pad dont vous voulez modier la zone de lecture. Sa lecture commence.

3. Dès le début de la lecture, relâchez le bouton

4. Lorsque le sample est lu, appuyez sur le bouton

[MARK] au moment choisi comme point d’arrivée. MEMO Si vous appuyez ensuite sur le bouton [MARK] pour l’éteindre en cours de lecture, la modication des points de départ et d’arrivée est annulée. Modication du point de départ uniquement

1. Vériez que le bouton [SELECT] est bien éteint. S’il

est allumé, appuyez dessus pour l’éteindre.

2. Appuyez sur le pad dont vous voulez modier la

zone de lecture. Il est mis en lecture. MEMO Si le bouton [MARK] est allumé, des repères de lecture ont déjà été mis en place. Le cas échéant, commencez par les supprimer (p. 27) avant de poursuivre.

3. Lorsque le sample est lu, appuyez sur le bouton

[MARK] au moment choisi comme point de départ.

4. Arrêtez la lecture du pad.29

Modication d’un sample Réglages précis des points de départ et d’arrivée

1. Vériez que le bouton [SELECT] est bien éteint. S’il

est allumé, appuyez dessus pour l’éteindre.

2. Lisez le pad dont vous voulez modier la zone de

lecture, pour en faire le pad actuel.

3. Appuyez sur le bouton [START/END/LEVEL] pour

4. Utilisez la commande [CTRL 1] pour régler le point

de départ et la commande [CTRL 2] pour régler le point d’arrivée.

5. Quand vos réglages sont terminés, appuyez sur le

bouton [START/END/LEVEL] pour l’éteindre. Début de l’échantillonnage[CTRL 1] Point de départ[CTRL 2] Point d’arrivéeSection lueFin de l’échan-tillonnage MEMO

• Vous pouvez appuyer sur le pad pour entendre le sample pendant que vous faites le réglage.• Pour la commande [CTRL 1] comme pour la commande [CTRL 2], la rotation vers la gauche déplace le point de départ/d’arrivée vers le début du sample, et la rotation vers la droite le déplace vers la n.• Vous ne pouvez pas étendre la zone de lecture au-delà du début et de la n du sample.• Si vous souhaitez annuler cette modication, ramenez les commandes [CTRL 1] et [CTRL 2] en position centrale à «0».• Cette opération permet de déplacer le point de départ et le point d’arrivée d’environ 130ms maximum en avant ou en arrière. Pour déplacer un point sur une plus grande période, répétez la procédure autant de fois que nécessaire.• Vous ne pouvez pas dénir un point de départ et un point d’arrivée plus proches que 100ms.• Si après cette opération le point de départ et le point d’arrivée reviennent respectivement au début et à la n du sample, le bouton [MARK] s’éteint.• Si le bouton [MARK] est éteint (zone de lecture non modiée), le déplacement du point d’arrivée ou du point de n l’allumera.• Lorsque vous déplacez le point de départ ou le point d’arri-vée, le tempo (BPM) du sample change automatiquement en fonction de la modication. Toutefois, il y aura toujours une légère imprécision dans cette valeur BPM. Troncature d’une partie indésirable (Truncate) La sélection des points de départ et d’arrivée, et la suppression des portions superues (Truncate) permettent d’économiser de l’espace MEMOire. Début de l’échantillonnagePoint de départSection lueTruncationPoint d’arrivéeIndésirable IndésirableFin de l’échan-tillonnage REMARQUE Cette opération ne peut pas être annulée.

1. Lisez le pad que vous souhaitez supprimer, pour

en faire le pad actuel.

2. Vériez que le bouton [MARK] est allumé (ce qui

indique que la zone de lecture a été dénie).

3. Appuyez sur le bouton [DEL].

4. Appuyez sur le bouton [MARK]. La mention

trC» apparaît à l’écran.

5. Appuyez sur le bouton [DEL] pour lancer le proces-

sus de troncation. Lorsque la mention « trC» disparaît de l’écran, l’opération est terminée. MEMO Ne jamais éteindre l’appareil tant que l’opération est en cours. Vous risquez d’endommager la carteSD.30 Modication d’un sample Modication du tempo d’un échantillon Le tempo (BPM) d’un sample est automatiquement déterminé par rapport à l’intervalle entre le point de départ et le point d’arrivée. Toutefois, selon la longueur de cet intervalle, la valeur BPM calculée peut être doublée ou divisée par deux. Lorsque c’est le cas, l’opération suivante vous permet de corriger le tempo.

1. Lisez le pad que vous souhaitez modier, pour en

faire le pad actuel.

2. Appuyez sur le bouton [TIME/BPM] pour l’allumer.

3. Tournez la commande [CTRL 2] (BPM) pour

modier la valeur BPM. Tournez la commande vers la gauche pour diviser la valeur par deux, ou vers la droite pour la doubler.

4. Une fois la modication eectuée, appuyez à

nouveau sur le bouton [TIME/BPM] pour l’éteindre. MEMO Lors de cette opération, la commande [CTRL 1] modiera la hauteur du sample. Veillez à ne pas tourner cette commande par erreur. Modication de la longueur d’un sample sans modier sa hauteur (Time Modify) Si vous voulez lire une série de plusieurs samples qui sont dans la même tonalité mais qui ont un tempo diérent, vous pouvez utiliser la fonction Time Modify an d’être sûr que l’enchaînement de ces samples soit régulier et sans rupture de tempo. Si la fonction Reverse Playback (lecture d’un sample à l’envers) (p. 12) est sélectionnée, le réglage Time Modify sera ignoré et ne pourra pas être appliqué. Si vous voulez utiliser la fonction Time Modify, vous devez désactiver la fonction Reverse Playback.

1. Lisez le pad que vous souhaitez modier, pour en

faire le pad actuel.

2. Appuyez sur le bouton [TIME/MODIFY] pour

3. Tournez la commande [CTRL 1] (TIME) pour

modier la durée. L’écran ache cette valeur en termes de BPM.

4. Une fois la modication eectuée, appuyez à

nouveau sur le bouton [TIME/BPM] pour l’éteindre. MEMO

• La rotation de la commande [CTRL 1] (TIME) à fond vers la gauche désactive la fonction Time Modify: le sample est alors joué à sa longueur originale (l’écran ache la mention «oFF»).

• La rotation de la commande [CTRL 1] (TIME) à fond vers la droite fait jouer le sample au tempo du motif (l’écran ache la mention « Ptn»).

• Le tempo (BPM) peut être réglé dans une plage située entre la moitié et approximativement 1,3fois le tempo original du sample. Toutefois, le tempo ne peut pas descendre en dessous de 40bpm ni monter au-dessus de 200bpm.

• Si le réglage Time Modify est déni sur « Ptn», le tempo du sample sera modié pour suivre le tempo du motif à la seule condition de rester à l’intérieur de la plage située entre la moitié et 1,3fois le tempo original du sample. Si le tempo du motif dépasse cette plage, le tempo du sample sera limité à un maximum de 200bpm et à un minimum de 40bpm.

• Un sample pour lequel la fonction Time Modify est appliquée peut parfois présenter des anomalies sonores ou être bruyant. Suppression de tous les échantillons Voici comment supprimer tous les samples de toutes les banques en une seule opération. MEMO Si vous souhaitez ne supprimer qu’un seul ou plusieurs samples, reportez-vous à la section «Suppression d’un sample» (p. 21).

1. Vériez que le bouton [SELECT] est bien éteint.

S’il est allumé, appuyez dessus pour l’éteindre.

2. Tout en maintenant le bouton [CANCEL] enfoncé,

appuyez sur le bouton [DEL]. L’écran ache la mention «dAL» et le bouton [DEL] s’allume. Les boutons [BANK] clignotent.

3. Appuyez sur l’un des boutons [BANK].

• Si vous spéciez une banque protégée (p. 38), l’écran ache «Prt» (Protected) et vous ne pourrez pas eectuer de suppression.

• Si vous souhaitez annuler l’opération, appuyez sur le bouton [CANCEL].

4. Appuyez sur le bouton [DEL].

Une fois la suppression eectuée, la mention «dAL» disparaît de l’écran. REMARQUE Ne mettez jamais l’appareil hors tension avant la n de la suppression. Vous risquez d’endommager la carteSD.31 Modication d’un sample Échange de samples entre deux pads Vous pouvez échanger les samples entre deux pads, ce qui peut vous permettre de rassembler des samples dans une même banque. MEMO Si vous souhaitez annuler l’opération en cours, appuyez sur le bouton [CANCEL].

1. Maintenez le bouton [FUNC] enfoncé et appuyez

sur le pad [2] (EXCHANGE). L’écran ache la mention «CHG» et les boutons [DEL] et [REC] s’allument.

2. Appuyez sur le pad d’un des samples à échanger.

3. Appuyez sur l’autre pad.

MEMO Vous pouvez également sélectionner une autre banque. Une fois les deux pads dénis, le bouton [REC] se met à clignoter

4. Lorsque vous appuyez sur le bouton [REC],

l’échange commence. Lorsque la mention «CHG» disparaît de l’écran, l’échange est terminé. REMARQUE

• S’il n’y a pas assez d’espace mémoire libre pour permettre l’échange, l’écran ache la mention «FUL» et la procédure ne pourra pas se faire.

• Ne mettez jamais l’appareil hors tension tant que l’échange n’est pas terminé. Vous risquez d’endomma- ger la carteSD. Copie d’un sample vers un autre pad Vous pouvez copier un sample d’un pad vers un autre pour créer par exemple une nouvelle version du sample. MEMO Si vous souhaitez annuler l’opération en cours, appuyez sur le bouton [CANCEL].

1. Maintenez le bouton [FUNC] enfoncé et appuyez

sur le pad [1] (COPY). La mention «CPY» s’ache à l’écran.

2. Appuyez sur le pad du sample source pour cette

copie. Les pads disponibles en tant que sources pour la copie clignotent.

3. Appuyez sur le pad de destination de la copie.

MEMO Vous pouvez également sélectionner une autre banque. Une fois les deux pads dénis, le bouton [REC] se met à clignoter

4. Lorsque vous appuyez sur le bouton [REC], la

copie commence. Lorsque la mention «CPY» disparaît de l’écran, la copie est terminée. REMARQUE

• S’il n’y a pas assez d’espace mémoire libre pour permettre la copie, l’écran ache la mention «FUL» et la procédure ne pourra pas se faire.

• Ne mettez jamais l’appareil hors tension tant que la copie n’est pas terminée. Vous risquez d’endommager la carteSD.32 Enregistrement d’un motif Le SP-404A inclut une fonction Pattern Sequencer qui vous permet d’enregistrer les opérations de lecture de samples. Vous pouvez également utiliser cette fonction pour combiner plusieurs samples mélodiques pour créer un morceau, ou encore combiner des samples rythmiques pour créer des motifs rythmiques. MEMO Cette section explique comment enregistrer à l’aide de l’option Pattern Sequencer et décrit certaines de ses fonctions avancées. Pour plus d’informations sur la lecture du Pattern Sequencer, reportez-vous à la section «Écoute des motifs» (p. 14). Enregistrement d’un motif Lorsque vous jouez des samples et que vous enregistrez cette performance en tant que motif, l’enregistrement continuera en boucle sur le nombre de mesures spécié (Loop Recording), vous permettant ainsi de superposer (overdubbing) les samples pour construire votre motif.

1. Appuyez sur le bouton [SELECT] pour l’allumer.

La mention «Ptn» s’ache à l’écran et les pads auxquels un motif est attribué clignotent.

2. Appuyez sur le bouton [REC] pour l’allumer.

Tous les pads auxquels aucun motif n’est attribué clignotent.

3. Appuyez sur l’un des boutons [BANK] pour sélection-

ner la banque de motifs dans laquelle enregistrer.

4. Appuyez sur le pad dans lequel vous voulez

enregistrer le motif. Il s’allume et les autres pads s’éteignent. Le bouton [REC] clignote et le métronome démarre.

5. Appuyez sur le bouton [START/END/LEVEL] pour

6. Tournez la commande [CTRL 3] (LEVEL) pour régler

le volume du métronome.

7. Appuyez sur le bouton [TIME/BPM] pour l’allumer.

L’écran ache le tempo (BPM) du motif.

8. Dénissez le tempo du motif soit en tournant la

commande [CTRL 2] (BPM), soit en frappant en mesure sur [TAP TEMPO].

9. Appuyez sur le bouton [LENGTH] pour l’allumer.

L’écran ache la durée (nombre de mesures) du motif à enregistrer.

10. Tournez la commande [CTRL 3] pour modier la

durée du motif. L’écran ache la durée choisie. Valeurs: 1–99 Si le motif comporte déjà des données, vous ne pourrez pas choisir une durée plus courte que la sienne. Vous pouvez dénir la durée du motif par pas d’une mesure entre 1 et 20 mesures, et par pas de quatre mesures pour des motifs plus longs.

11. Appuyez sur le bouton [QTZ] pour l’allumer.

Le bouton [LENGTH] s’éteint et l’écran ache la valeur de quantication. MEMO Qu’est-ce que la quantication (quantize)? Lorsque vous appuyez sur des pads pour enregistrer des samples dans un motif, certaines imprécisions ryth- miques sont pratiquement inévitables. La quantica- tion est une fonction qui corrige automatiquement ces imprécisions rythmiques à l’enregistrement. Une fois que vous avez spécié un paramètre de quantication, votre performance est enregistrée sur des intervalles précis de noires, croches, doubles-croches, etc.

12. Tournez la commande [CTRL 3] pour spécier le

paramètre de quantication. L’écran indique le paramètre choisi. Les chires achés correspondent aux valeurs ci-après. S.8 Quantication à la croche avec la fonction «Shue» (aléatoire). S.16 Quantication à la double-croche avec la fonction «Shue». Quantication à la noire. Quantication au triolet de noires. Quantication à la croche. Quantication au triolet de croches. Quantication à la double-croche. Quantication au triolet de doubles-croches. Quantication à la triple-croche. oFF Pas de quantication. La mise en place de votre jeu sur les pads est enregistrée telle quelle. MEMO En quantication avec «Shue» (S.8, S.16), utilisez la commande [CTRL 2] pour spécier la quantité de «Shue» pour les contre-battements. Avec une valeur de 50, chaque contre-battement tombera exactement sur le pas de quantication choisi (sans «Shue»). Les valeurs comprises entre 60 et 66 produisent générale- ment un eet de «Shue» agréable.

13. Appuyez sur le bouton [QTZ] pour l’éteindre.

14. Appuyez sur le bouton [REC].

Le bouton [REC] passe de l’état clignotant à l’allumage xe et l’enregistrement commence. Une mesure de décompte préalable est jouée au métro- nome avant que l’enregistrement ne commence. Pendant ce temps, le décompte apparaît à l’écran: -4, -3, -2, -1. À la n du décompte, l’enregistrement commence et l’écran ache la mesure et le battement.33 Enregistrement d’un motif

15. Appuyez sur les pads aux moments adéquats.

Pendant l’enregistrement, vous pouvez utiliser les pads pour lire les samples qui leur sont aectés. Vous pouvez également utiliser les boutons de banque pour changer de banque de samples. Les samples aectés aux pads activés sont lus et enregis- trés selon le paramètre de quantication spécié. Quand le nombre de mesures indiqué à l’écran dépasse la longueur choisie pour le motif, l’enregistrement revient automatiquement à la première mesure et continue en boucle (Loop Recording). Au passage suivant, vous entendrez en plus ce que vous avez enregistré pendant le premier passage. Si vous appuyez une fois sur le bouton [REC] an de le faire clignoter, l’écran ache la mention « rEH» et le mode de simulation (Rehearsal) est activé. En mode de simulation, le fait d’appuyer sur un pad lance la lecture du sample correspondant, mais rien n’est enregistré. Si vous appuyez à nouveau sur le bouton [REC] pour l’allumer, le mode de simulation est désactivé et vous revenez en mode d’enregistrement normal. La simulation est pratique pour rechercher le prochain sample à lire.

16. Appuyez sur les pads des samples à ajouter aux

précédents. Les performances des pads lus sur ce passage sont ajoutées à celles enregistrées pendant le passage précédent (overdub), vous permettant de construire des motifs complexes qui seraient diciles à jouer en un seul passage. Pendant l’enregistrement, vous pouvez modier la quantication en procédant comme suit:

1. Appuyez sur le bouton [QTZ] pour l’allumer.

2. Tournez la commande [CTRL 3] pour modier

le paramètre de quantication.

3. Quand vous avez terminé, appuyez sur le

bouton [QTZ] pour l’éteindre. La nouvelle valeur de quantication est prise en compte immédiatement.

17. Pour arrêter l’enregistrement, appuyez sur le

bouton [CANCEL]. Le point clignote à l’écran. Quand il s’arrête de clignoter, l’enregistrement est terminé. REMARQUE Ne mettez jamais l’appareil hors tension tant que ce point clignote. Vous risquez d’endommager la carteSD. Suppression des erreurs sur un enregistrement Si vous avez déclenché un sample par erreur pendant l’enregistrement, vous pouvez utiliser le pad correspon- dant pour l’eacer du motif enregistré.

1. Appuyez sur le bouton [SELECT] pour l’allumer.

La mention «Ptn» s’ache à l’écran et les pads auxquels un motif est attribué clignotent.

2. Appuyez sur le bouton [REC] pour l’allumer.

3. Appuyez sur le pad correspondant au motif

contenant la performance dont vous voulez corriger l’erreur. Il s’allume et les autres pads s’éteignent. Le bouton [REC] clignote et le métronome démarre.

4. Appuyez sur le bouton [REC] pour démarrer

l’enregistrement. Le bouton [REC] passe de l’état clignotant à l’allumage xe et l’enregistrement commence. Vous entendez la performance enregistrée. Si vous appuyez sur un pad à ce moment, le sample correspon- dant sera enregistré.

5. Appuyez sur le bouton [DEL] pour l’allumer.

La mention «ErS» s’ache à l’écran.

6. Appuyez sur le pad correspondant au sample à

eacer, pendant toute la durée requise. Le point clignote à l’écran et toutes les occurrences de ce sample sont eacées du motif tant que vous maintenez le pad enfoncé. MEMO En maintenant le pad [HOLD] enfoncé, vous pouvez eacer les performances du sample pour tous les pads.

7. Reprenez l’étape6 autant de fois que nécessaire.

8. Quand toutes vos erreurs ont été eacées,

appuyez sur le bouton [DEL]. Le bouton [DEL] s’éteint et le motif retourne au mode d’enregistrement normal. Si vous appuyez sur un pad à ce moment, le sample correspondant sera enregistré.

9. Appuyez sur [CANCEL] pour valider la correction.

Le point clignote à l’écran pendant l’opération d’ea- cement. Quand il s’arrête de clignoter, l’eacement est terminé. REMARQUE Ne mettez jamais l’appareil hors tension tant que ce point clignote. Vous risquez d’endommager la carteSD.34 Enregistrement d’un motif Suppression d’un motif

1. Appuyez sur le bouton [SELECT] pour l’allumer.

L’écran ache la mention «Ptn» et les pads auxquels un sample est aecté se mettent à clignoter.

2. Appuyez sur le bouton [DEL] pour l’allumer.

La mention «dEL» s’ache à l’écran. Si l’écran ache « ENP», c’est que la banque sélection- née ne contient aucun pad comportant un motif.

3. Appuyez sur un bouton de banque et sur un pad

pour spécier la banque et le pad du motif à supprimer. Le pad sélectionné s’allume et le bouton [DEL] clignote. MEMO

• Rien ne se passe si vous appuyez sur un pad auquel aucun motif n’est aecté (un pad éteint).

• Vous pouvez sélectionner simultanément plusieurs pads s’ils appartiennent à la même banque.

• Si vous spéciez une banque protégée (p. 38), l’écran ache la mention « Prt» (Protected) et vous ne pourrez pas supprimer de motif.

• Si vous préférez ne pas supprimer de motif, appuyez sur le bouton [CANCEL].

4. Appuyez sur le bouton [DEL] pour valider la

suppression. Pendant l’opération, le bouton [DEL] passe de l’état clignotant à l’allumage xe et le point clignote à l’écran. Quand il s’arrête de clignoter, la suppression est terminée. REMARQUE Ne mettez jamais l’appareil hors tension tant que ce point clignote. Vous risquez d’endommager la carteSD. Suppression de tous les motifs Voici comment supprimer tous les motifs de toutes les banques en une seule opération.

1. Appuyez sur le bouton [SELECT] pour l’allumer.

L’écran ache la mention «Ptn» et les pads auxquels un sample est aecté se mettent à clignoter.

2. Tout en maintenant le bouton [CANCEL] enfoncé,

appuyez sur [DEL]. L’écran ache la mention «dAL» et le bouton [DEL] s’allume. Les boutons [BANK] clignotent.

3. Appuyez sur l’un des boutons [BANK].

• Si vous sélectionnez une banque protégée (p. 38), l’écran ache la mention «Prt» (Protected) et vous ne pourrez pas y supprimer de motif.

• Si vous préférez ne pas supprimer de motif, appuyez sur le bouton [CANCEL].

4. Appuyez sur le bouton [DEL] pour valider la

suppression. Pendant l’opération, le bouton [DEL] passe de l’état clignotant à l’allumage xe et le point clignote à l’écran. Quand il s’arrête de clignoter, la suppression est terminée. REMARQUE Ne mettez jamais l’appareil hors tension tant que ce point clignote. Vous risquez d’endommager la carteSD. Échange de motifs entre deux pads En échangeant des motifs entre deux pads, vous pouvez modier la manière dont les motifs sont attribués aux pads. MEMO Si vous souhaitez annuler l’opération en cours, appuyez sur le bouton [CANCEL].

1. Appuyez sur le bouton [SELECT] pour l’allumer.

La mention «Ptn» s’ache à l’écran.

2. Échangez les motifs en suivant la procédure

décrite à la section «Échange de samples entre deux pads» (p. 31). Dans cette procédure, lisez «motif» en lieu de «sample». Copie d’un motif vers un autre pad Vous pouvez copier un motif d’un pad vers un autre, ce qui vous permet de créer un nouveau motif à partir d’un motif existant. MEMO Si vous souhaitez annuler l’opération en cours, appuyez sur le bouton [CANCEL].

1. Appuyez sur le bouton [SELECT] pour l’allumer.

La mention «Ptn» s’ache à l’écran.

2. Copiez les motifs en suivant la procédure décrite à

la section «Copie d’un sample vers un autre pad» (p. 31). Dans cette procédure, lisez «motif» en lieu de «sample».35 À propos de la carte SD MEMO Pour plus d’informations sur les cartesSD recomman-dées, ainsi que sur les procédures d’insertion et de retrait des cartes, reportez-vous à la section «Mise en place d’une carte SD» (p. 10).Pour plus d’informations sur la capacité des cartesSD et les temps d’échantillonnage disponibles, reportez-vous à la section «À propos des temps d’échantillonnage» (p. 25). Formatage d’une carteSD REMARQUE

• Lorsque vous formatez une carteSD, toutes les données de cette carte sont supprimées.• Ne formatez pas la carteSD incluse avec le SP-404A! La carteSD incluse contient des données préchargées. Si vous formatez cette carte, toutes les données qu’elle contient seront perdues. Restauration des réglages d’usine de la carteSD fournie Pour restaurer les réglages d’usine de la carteSD fournie avec le SP-404A, reportez-vous à la section «Rappel des réglages d’usine (Factory Reset)» (p. 40).

1. Tout en maintenant le bouton [CANCEL] enfoncé,

appuyez sur [REMAIN]. Le bouton [BANK] se met à clignoter et la mention «FNt» s’ache à l’écran.

2. Appuyez sur l’un des boutons [BANK].

Les boutons [BANK] passent de l’état clignotant à l’allumage xe et le bouton [DEL] clignote. MEMO Si vous préférez ne pas formater la carte, appuyez sur le bouton [CANCEL].

3. Appuyez sur le bouton [DEL].

Le bouton [DEL] s’allume et le formatage commence.Lors du processus, le point clignote à l’écran.Quand il s’arrête de clignoter, le formatage est terminé. REMARQUE

• Ne mettez jamais l’appareil hors tension tant que ce point clignote. Vous risquez d’endommager la carteSD qui sera alors inutilisable.• Ne modiez ou ne supprimez pas les chiers ou dossiers créés lors du formatage d’une carteSD. Le SP-404A risque en eet de ne pas reconnaître la carte. Enregistrement du contenu d’une carteSD sur votre ordinateur Utilisez un lecteur de cartes pour copier l’intégralité du contenu de la carteSD sur votre ordinateur. Copie sur une autre carteSD Si vous avez utilisé tout l’espace disponible sur une carteSD de 1Go, vous pouvez copier vos données sur une carte de plus grande capacité (16Go par exemple). Procédez comme suit.

1. Copiez tout le contenu de la carteSD de 1Go

sur votre ordinateur.

2. Formatez la nouvelle carteSD sur le SP-404A

3. Sur votre ordinateur, copiez les données

récupérées à l’étape1 sur la nouvelle carteSD formatée à l’étape2, ce qui remplacera toutes les données stockées sur la carte. Exportation de chiers WAVE Les données échantillonnées par le SP-404A sont enregistrées sur la carteSD sous forme de chiers WAVE (WAV/AIFF) («Spécication du type de données à créer lors de l’échantillonnage» (p. 25)). Vous pouvez utiliser un lecteur de cartes pour copier le contenu de la carteSD sur votre ordinateur an que les chiers WAVE (WAV/AIFF) échantillonnés sur le SP-404A puissent être utilisés sur votre ordinateur. Achage des chiers WAVE (WAV/AIFF) Les chiers WAVE (WAV/AIFF) se trouvent dans le dossier suivant de la carteSD. ROLAND/SP-404A/SMPLLorsque vous utilisez votre ordinateur pour acher le contenu du dossier ci-dessus, les noms des chiers WAVE (WAV/AIFF) s’achent comme suit. A0000001.WAV A0000002.WAV : A0000012.WAV B0000001.WAV : J0000001.WAV MEMO

• La lettre située au début du nom du chier indique le nom de la banque et le numéro indique le nom du pad.
• Par exemple, B0000003.WAV est le sample pour le pad [3] de la banqueB.36 À propos de la carte SD Importation de chiers WAVE Vous pouvez importer des chiers WAVE via la carteSD et les attribuer à des pads.

1. Sur votre ordinateur, copiez le chier WAVE (WAV/

AIFF) dans le dossier «/ROLAND/IMPORT» de la carteSD.

2. Insérez la carteSD dans le SP-404A, puis mettez le

SP-404A sous tension.

3. Vériez que le bouton [SELECT] est bien éteint.

S’il est allumé, appuyez dessus pour l’éteindre.

4. Maintenez le bouton [FUNC] enfoncé et appuyez

sur le pad [3] (IMPORT). L’écran ache la mention «iNP» (File Import), le bouton [REC] s’allume et les pads [1] à [12] clignotent.

5. Sélectionnez la banque de samples de destination

de l’importation. Appuyez sur l’un des boutons [BANK]. MEMO Si vous spéciez une banque protégée (p. 38), l’écran ache la mention «Prt» (Protected) et vous ne pourrez pas importer le chier.

6. Sélectionnez le pad de destination de l’importa-

tion. Il s’allume et les autres pads s’éteignent.Le bouton [REC] clignote également. Si un sample est attribué au pad sélectionné (ou aux pads suivants si vous sélectionnez plusieurs pads), il sera remplacé.

7. Appuyez sur le bouton [REC] pour l’allumer.

L’importation commence. Lors du processus, le point clignote à l’écran. Lorsque le point clignotant disparaît, cela signie que l’importation est terminée. Règles pour l’importation

• Les chiers WAVE sont importés selon l’ordre de codes ASCII (chires, lettres en majuscule, puis lettres en minuscule) du nom des chiers.• En présence de plusieurs chiers, ils seront importés selon l’ordre de leur nom, en commençant par le pad sélectionné.• Si des samples sont déjà présents, ils seront remplacés lors de l’importation. Cependant, en présence de banques protégées, celles-ci seront ignorées lors de l’importation.• Les chiers WAVE (WAV/AIFF) du dossier d’importation «/ROLAND/IMPORT» seront automatiquement supprimés. Précautions à prendre lors de l’importation
• Utilisez une carteSD formatée par le SP-404A. Si vous utilisez la carteSD fournie avec le SP-404A, aucun formatage n’est requis.• L’importation prend deux fois moins de temps que la lecture du chier WAVE.• Une fois le processus d’importation lancé, vous ne pouvez plus l’annuler.• Vous pouvez traiter 120chiers WAVE au maximum lors d’une opération d’importation. Si vous avez placé davantage de chiers WAVE sur la carteSD, vous ne pourrez pas importer ces chiers selon l’ordre des codes ASCII.• Les paramètres de point de boucle d’un chier AIFF seront ignorés. Si l’écran ache la mention «ENP»
• Si aucun chier WAVE n’est présent dans le dossier «/ROLAND/IMPORT» de la carteSD, l’écran ache la mention «ENP» (Empty), et l’importation est impossible.• Le nom d’un chier ne peut pas commencer par le caractère «.» (point). D’autres caractères spéciaux (¥ / : , : * ? " < > |) ne peuvent pas non plus être utilisés dans le nom d’un chier. Si l’écran ache la mention «UnS»
• Si vous essayez d’importer un chier WAV/AIFF dont le format n’est pas pris en charge par le SP-404A, le message d’erreur «UnS» (Unsupported) s’ache et vous ne pourrez pas importer le chier.• Les chiers WAVE compressés ne peuvent pas être importés.• Dans certains cas, il n’est pas possible d’importer des chiers WAVE d’une très courte durée (moins de 100ms).37 À propos de la carte SD Enregistrement de données de sauvegarde (Backup Save) Cette opération permet de sauvegarder des données (notamment toutes les banques de samples et banques de motifs) sur la carteSD. Vous pouvez eectuer jusqu’à 12sauvegardes. MEMO Si vous avez sauvegardé de nombreux samples et motifs sur la carte, sa capacité peut se trouver réduite et le nombre d’ensembles de sauvegardes peut se trouver diminué.

1. Maintenez le bouton [FUNC] enfoncé et appuyez

sur le pad [6] (BACKUP SAVE). L’écran ache la mention «SAU» et les pads vers lesquels les données de sauvegarde n’ont pas été enregistrées clignotent.

2. Sélectionnez le pad de destination de l’enregistre-

ment. Ce pad s’allume et les autres pads s’éteignent. Le bouton [REC] s’allume. MEMO Pour annuler l’opération, appuyez sur le bouton [CANCEL].

3. Appuyez sur le bouton [REC].

Le bouton [REC] s’allume et l’opération de sauvegarde commence. Lors de la sauvegarde, le point clignote à l’écran. Lorsqu’il s’arrête de clignoter, cela signie que la sauvegarde est terminée. REMARQUE Ne mettez jamais l’appareil hors tension tant que ce point clignote. Vous risquez d’endommager la carteSD. Chargement de données de sauvegarde (Backup Load) Cette opération permet de charger des données de sauvegarde (notamment toutes les banques de samples et banques de motifs) à partir de la carteSD. REMARQUE Lors du chargement de la sauvegarde, tous les samples et motifs existants sont progressivement remplacés par les données de sauvegarde.

1. Maintenez le bouton [FUNC] enfoncé et appuyez

sur le pad [5] (BACKUP LOAD). L’écran ache la mention «Lod» et les pads vers lesquels les données de sauvegarde ont été enregistrées clignotent. MEMO

• Si la mémoire est protégée (p. 38), l’écran ache la mention « Prt» (Protected) et le chargement de la sauvegarde ne peut pas être exécuté.

• Si aucune donnée de sauvegarde n’est présente sur la carteSD, l’écran ache la mention « ENP» et le chargement de la sauvegarde ne peut pas être exécuté.

2. Appuyez sur un pad pour sélectionner les données

de sauvegarde à charger. Le pad sélectionné s’allume et les autres s’éteignent. Le bouton [REC] clignote. MEMO Pour annuler l’opération, appuyez sur le bouton [CANCEL].

3. Appuyez sur le bouton [REC].

Le bouton [REC] s’allume et l’opération de chargement de la sauvegarde commence. Lors de la sauvegarde, le point clignote à l’écran. Lorsqu’il cesse de clignoter, cela signie que le chargement de la sauvegarde est terminé. REMARQUE Ne mettez jamais l’appareil hors tension tant que ce point clignote. Vous risquez d’endommager la carteSD. Suppression des données de sauvegarde (Backup Delete) Cette opération supprime les données de sauvegarde de la carteSD.

1. Maintenez le bouton [FUNC] enfoncé et appuyez

sur le pad [5] (BACKUP LOAD) pour accéder à l’écran de chargement de la sauvegarde.

2. Appuyez sur le bouton [DEL].

L’écran ache la mention «bdL» et les pads vers lesquels des données de sauvegarde ont été enregistrées clignotent.

3. Appuyez sur un pad pour sélectionner les données

de sauvegarde à supprimer. Le pad sélectionné s’allume et les autres s’éteignent. Le bouton [DEL] clignote. MEMO Pour annuler l’opération, appuyez sur le bouton [CANCEL].

4. Appuyez sur le bouton [DEL].

Le bouton [DEL] s’allume et l’opération de suppression de la sauvegarde commence. Lors de la sauvegarde, le point clignote à l’écran. Lorsqu’il cesse de clignoter, cela signie que la suppression de la sauvegarde est terminée. L’écran de chargement de la sauvegarde s’ache à nouveau. REMARQUE Ne mettez jamais l’appareil hors tension tant que ce point clignote. Vous risquez d’endommager la carteSD.38 À propos de la carte SD À propos de la fonction de protection Vous pouvez protéger une carteSD an que les samples et motifs sur la carte ne soient pas remplacés ni supprimés accidentellement. REMARQUE Sur la carte SD fournie avec le SP-404A, les banques d’échantillons et les banques de motifs contiennent des données préchargées qui sont protégées. Si vous annulez la protection de ces banques, les données qu’elles contiennent peuvent être remplacées ou supprimées. Si vous souhaitez restaurer les réglages d’usine de la carteSD, reportez-vous à la section «Rappel des réglages d’usine (Factory Reset)» (p. 40). Protection de tous les samples et motifs

1. Maintenez le bouton [REMAIN] enfoncé et mettez

l’appareil sous tension. L’écran ache la mention «P.on», ce qui signie que les samples et motifs de banques A–J seront protégés. REMARQUE Si vous utilisez une carteSD avec le même SP-404A, les banques de la carte seront également protégées, mais la carte ne sera pas protégée lorsqu’elle est utilisée sur un ordinateur. MEMO Ce paramètre est conservé même lorsque l’appareil est mis hors tension. Annulation de la protection de toutes les données

1. Maintenez le bouton [CANCEL] enfoncé et mettez

l’appareil sous tension. L’écran ache la mention «P.oF», ce qui signie que la protection des samples et motifs de banques A–J sera annulée. MEMO

• La protection est annulée pour les samples et motifs dénis en usine.• Ce paramètre est conservé même lorsque l’appareil est mis hors tension. Protection d’une banque individuelle

1. Appuyez sur le bouton [SELECT] pour sélectionner

le type de données (samples ou motifs) que vous souhaitez protéger.

• Si vous souhaitez protéger des banques de samples, le bouton [SELECT] doit être éteint.• Si vous souhaitez protéger des banques de motifs, le bouton [SELECT] doit être allumé.

2. Appuyez sur le bouton [BANK] pour sélectionner

la banque que vous souhaitez protéger.

3. Tout en maintenant le bouton [FUNC] enfoncé,

appuyez sur [REMAIN]. La mention «P.on» s’ache à l’écran.Le bouton [REC] clignote. MEMO Pour annuler l’opération, appuyez sur le bouton [CANCEL].

4. Appuyez sur le bouton [REC].

La banque sélectionnée sera protégée. Annulation de la protection d’une banque individuelle

1. Appuyez sur le bouton [SELECT] pour sélectionner

le type de données (samples ou motifs) pour lequel vous souhaitez annuler la protection.

• Si vous souhaitez annuler la protection d’une banque de samples, le bouton [SELECT] doit être éteint.• Si vous souhaitez annuler la protection d’une banque de motifs, le bouton [SELECT] doit être allumé.

2. Appuyez sur le bouton [BANK] pour sélectionner

la banque pour laquelle vous souhaitez annuler la protection.

3. Tout en maintenant le bouton [FUNC] enfoncé,

appuyez sur [CANCEL]. La mention «P.oF» s’ache à l’écran.Le bouton [REC] clignote. MEMO Pour annuler l’opération, appuyez sur le bouton [CANCEL].

4. Appuyez sur le bouton [REC].

La protection sera annulée pour la banque sélectionnée.39 Liste de fonctions Vous pouvez accéder aux fonctions suivantes en maintenant le bouton [FUNC] enfoncé et en appuyant sur le pad correspon- dant. Pour plus d’informations sur chaque fonction, reportez-vous à la page spéciée dans le tableau ci-dessous. Pad Fonction Description PageTAP TEMPO PAUSE Arrête la lecture des sons. p. 12 1 COPY Copie un sample ou un motif. p. 31, p. 34 2 EXCHANGE Échange les motifs ou samples de pads. p. 31, p. 343 IMPORT Importe des chiers WAV/AIFF à partir de la carteSD. p. 36 4 AUTO TRIG LEVEL Ajuste le seuil de déclenchement pour l’échantillonnage automatique. p. 25 5 BACKUP LOAD Charge les données de sauvegarde. p. 37 6 BACKUP SAVE Enregistre les données de sauvegarde. p. 37 7 ILLUMINATION Ache les paramètres d’éclairage et de veille de l’écran. p. 40 8 EFFECT LIMIT Permet de dénir les paramètres en mode «Eect Limit». p. 42 9 MIDI CH Modie le canal MIDI. p. 47 10 MIDI SYNC Synchronisation avec un périphérique MIDI externe. p. 47 11 INPUT GAIN Ajuste le gain en entrée. p. 39 12 OUTPUT GAIN Ajuste le gain en sortie. p. 39 Autres fonctions Ajustement du gain en entrée Voici comment ajuster le gain en entrée sur le SP-404A. MEMO Si l’indicateur PEAK reste allumé et qu’il n’est pas possible de régler le volume de votre périphérique audio source, dénissez le gain en entrée du SP-404A sur «-10dB».

1. Maintenez le bouton [FUNC] enfoncé et appuyez

sur le pad [11] (INPUT GAIN).

2. Tournez la commande [CTRL 3] (LEVEL) pour

ajuster le paramètre. Le bouton [REC] clignote lorsque vous tournez la commande. Valeurs: -10dB, 0dB

3. Appuyez sur le bouton [REC] pour conrmer le

• Pour annuler l’opération, appuyez sur le bouton [CANCEL].

• Ce paramètre est conservé même lorsque l’appareil est mis hors tension. Prises LINE INPrise MIC INIndicateur PEAK Gain en entréeCommande [MIC IN] Ajustement du gain en sortie Voir comme régler le volume global du SP-404A. MEMO Le SP-404A possède une polyphonie maximale de douze notes. Une diérence notable entre les volumes peut survenir selon le nombre de notes (1 à 12) jouées simultanément. Si vous jouez peu de pads en même temps, ou si vous avez branché le SP-404A sur une table de mixage DJ (ou équivalent) et que vous l’utilisiez comme processeur d’eets, vous pouvez augmenter le niveau du traitement interne pour obtenir un meilleur niveau de sortie. Si vous jouez beaucoup de pads en même temps et qu’une distorsion du son survient, diminuez ce niveau.

1. Maintenez le bouton [FUNC] enfoncé et appuyez

sur le pad [12] (OUTPUT GAIN).

2. Tournez la commande [CTRL 3] (LEVEL) pour

ajuster le paramètre. Le bouton [REC] clignote lorsque vous tournez la commande. Valeurs: -3dB, 0dB, 3dB, 6dB, 9dB, 12dB

3. Appuyez sur le bouton [REC] pour conrmer le

• Pour annuler l’opération, appuyez sur le bouton [CANCEL].

• Ce paramètre est conservé même lorsque l’appareil est mis hors tension.40 Autres fonctions Rappel des réglages d’usine (Factory Reset) Cette opération restaure les réglages d’usine des données de samples et de motifs de la carteSD, ainsi que des don-nées et paramètres internes du SP-404A. Pour eectuer cette opération, vous devez disposer d’un ordinateur et d’un lecteur de cartes.REMARQUELors de l’opération, l’ensemble des données de samples et de motifs de toutes les banques, ainsi que les paramètres internes du SP-404A seront perdus. Si vous souhaitez conserver toutes ces données, vous devez les sauvegarder avant de procéder à l’opération (p. 37).1. Préparez une carteSD qui a été formatée sur le SP-404A (p. 35).Si vous utilisez la carteSD incluse avec le SP-404A ou une carteSD déjà utilisée avec le SP-404A, il n’est pas nécessaire de procéder au formatage.2. Maintenez le bouton [CANCEL] enfoncé et mettez l’appareil sous tension pour annuler toutes les protections.L’écran ache la mention «P.oF» indiquant que la protection est désactivée pour tous les samples et motifs.3. Mettez le SP-404A hors tension.4. À l’aide de votre ordinateur, copiez le dossier «FCTRY» sur le répertoire racine (niveau supé-rieur) de la carte SD. MEMO
• Par défaut, la carteSD incluse avec le SP-404A possède un dossier «FCTRY», de sorte que l’étape4 n’est pas requise.• Pour des détails sur le téléchargement du dossier «FCTRY», consultez le site Web de Roland.http://www.roland.com/support/• Le dossier «FCTRY» contient des données préréglées en usine.5. Insérez la carteSD dans le SP-404A et lors du chargement, maintenez les boutons [CANCEL], [REMAIN] et [DEL] enfoncés tout en mettant l’appareil sous tension.L’écran ache la mention «ini» et le bouton [REC] se met à clignoter. MEMO Si vous décidez de ne pas poursuivre l’opération, mettez simplement l’appareil hors tension.6. Si vous souhaitez restaurer les réglages d’usine du SP-404A, appuyez sur le bouton [REC].Le bouton [REC] s’allume et le point clignote à l’écran. Une fois l’opération terminée, le point cesse de clignoter.REMARQUENe mettez jamais l’appareil hors tension tant que ce point clignote. Vous risquez d’endommager la carteSD. MEMO Si vous utilisez la carteSD incluse avec le SP-404A ou une carteSD déjà utilisée sur le SP-404A, et que vous commencez la procédure à l’étape2, les données de sauvegarde de la carte ne seront pas supprimées lors de cette opération. Suppression des données de samples/de motifs de toutes les banques En exécutant cette procédure à partir de l’étape5 avec une carteSD qui ne possède pas de dossier «FCTRY», vous pouvez supprimer les données de samples et de motifs de toutes les banques. Les paramètres internes du SP-404A correspondront alors aux réglages d’usine. Restauration des réglages d’usine pour les paramètres internes du SP-404A uniquement En exécutant l’étape5 et en poursuivant la procédure sans insérer de carteSD, vous pouvez restaurer les réglages d’usine des paramètres internes uniquement. Achage des paramètres d’éclairage et de veille Voici comment spécier la couleur d’éclairage autour de l’écran et dénir les paramètres de veille.1. Tout en maintenant le bouton [FUNC] enfoncé, appuyez sur le pad [7] (ILLUMINATION).2. Tournez la commande [CTRL 3] pour ajuster le paramètre.Le bouton [REC] clignote lorsque vous tournez la commande.Réglage Description oFF L’éclairage ne clignote pas. Il ne clignote pas, même lors de la lecture d’un motif. r b L’éclairage clignote avec deux couleurs, rouge et bleu (paramètre par défaut). L’éclairage clignote en bleu uniquement. L’éclairage clignote en rouge uniquement. SLP Après environ cinq minutes d’inactivité, tous les boutons du SP-404A s’éteignent et l’appareil passe en mode veille. Cela permet d’allonger la durée de vie des batteries, si vous utilisez l’appareil sur batterie.• En mode veille, les trois points à l’écran clignotent l’un après l’autre.• Pour quitter le mode veille, appuyez sur un bouton quelconque. • Le paramètre d’éclairage de l’écran sera le même qu’avec la mention «oFF».• Aucun son n’est produit en mode veille.3. Appuyez sur le bouton [REC] pour conrmer le paramètre. MEMO
• Pour annuler l’opération, appuyez sur le bouton [CANCEL].• Ce paramètre est conservé même lorsque l’appareil est mis hors tension. Vérication du numéro de version

1. Maintenez le bouton [MARK] enfoncé et mettez l’appareil sous tension.L’écran ache le numéro de version.

MEMO Appuyez sur le bouton [CANCEL] pour revenir à l’état normal.Appendice42 Eets accessibles par un simple appui sur un bouton Type Fonction CTRL1 (écran) Fonction CTRL2 (écran) Fonction CTRL3 (écran)FILTER+DRIVECUTOFF ( CoF) RESONANCE (rES)

DRIVE (drU) Filtre passe-bas associé à une saturation (overdrive). Coupe les aigus et ajoute de la distorsion.Règle la fréquence de coupure du ltre.Règle les fréquences situées au voisinage de la fréquence de coupure.Ajoute de la distorsion.VOICE TRANSFORMANT ( FrN) EFFECT LEVEL (EFF) DIRECT LEVEL (dir) Synthétise une voix humaine pour créer divers personnages.Règle le caractère (formant) de la voix. Règle le volume du son traité. Règle le volume du son direct.DELAYDELAY TIME ( t32– t1)*1 FEEDBACK (Fdb)

BALANCE (bAL)Crée une répétition du son. Règle l’intervalle entre répétitions. Règle le nombre de répétitions.Règle la balance entre le son direct et le son traité.ISOLATORLOW ( Lo )

MID (Nid) HIGH (Hi ) Isole ou supprime des bandes de fréquences, graves, medium ou aiguës.Isole/supprime la bande des graves. Isole/supprime la bande des mediums. Isole/supprime la bande des aigus.DJFX LOOPERLENGTH ( LEn)

SPEED (-1.0–1.0) LOOP SW (oFF/on) Crée un bouclage d’une petite portion du son source. Vous pouvez faire varier le sens et la vitesse de ce son pour simuler des eets de type «platine vinyle».Détermine la longueur de la boucle. Détermine le sens et la vitesse de lecture. Une rotation à gauche de la position centrale (12 heures) crée une lecture à l’envers et une rotation à droite une lecture normale (plus ou moins rapide). En position centrale, la lecture est arrêtée.Si vous activez cette fonction pendant une lecture, le sample est bouclé à ce point. Mettez cette option sur o pour annuler le bouclage. MFX No. Type Fonction CTRL1 (écran) Fonction CTRL2 (écran) Fonction CTRL3 (écran)

REVERBREVERB TIME ( tiN) TONE (ton) BALANCE (bAL) Ajoute de la réverbération au son. Règle la durée de la réverbération. Règle le timbre de la réverbération. Règle la balance entre le son direct et le son traité. TAPE ECHORATE ( rAt) INTENSITY (int)

BALANCE (bAL)Simule une chambre d’écho à bande. Règle la vitesse de la bande.Détermine le nombre de répétitions de l’écho.Règle la balance entre le son direct et le son traité. CHORUSDEPTH ( dPt) RATE (rAt) BALANCE (bAL) Confère une impression d’espace et de profondeur au son.Détermine l’intensité de la modulation.Détermine la vitesse de modulation.Règle la balance entre le son direct et le son traité. Liste des eets Mode «Eect Limit» Si vous activez le mode «Eect Limit», l’amplitude de l’eet sera limitée an d’éviter tout bruit ou oscillation indésirable. Cette fonction peut être utile dans des contextes où le volume est élevé, par exemple dans un club ou sur scène.Les paramètres aectés par le mode «Eect Limit» sont identiés par un symbole dans la «Liste des eets».

1. Maintenez le bouton [FUNC] enfoncé et appuyez

sur le pad [8] (EFFECT LIMIT).

2. Utilisez le bouton [CTRL3] pour sélectionner un

paramètre. Le bouton [REC] clignote.«L.on»: Le mode «Eect Limit» est activé.

L.oF»: Le mode «Eect Limit» est désactivé.

3. Appuyez sur le bouton [REC] pour sauvegarder ce

• Si vous décidez d’annuler, appuyez sur le bouton [CANCEL].• Ce choix est conservé en mémoire à la mise hors tension.43 Liste des eets No. Type Fonction CTRL1 (écran) Fonction CTRL2 (écran) Fonction CTRL3 (écran)

Produit une modulation dont l’eet rappelle le décollage et l’atterrissage d’un avion. Détermine l’intensité de la modulation. Détermine la vitesse de modulation. Règle la proportion de son traité réinjectée en entrée dans l’eet.

RATE (rAt) MANUAL (NAn) Produit une modulation par l’ajout d’un signal en décalage de phase. Détermine l’intensité de la modulation. Détermine la vitesse de modulation. Règle la hauteur du son traité.

TREMOLO/PAN DEPTH ( dPt) RATE (rAt) WAVEFORM (trN/PAn) Panoramique ou trémolo automatique. Règle l’amplitude des variations de volume/panoramique. Règle la vitesse des variations de volume/panoramique. Spécie la courbe de la modulation de volume/panoramique. Tournez le bouton complètement vers la gauche pour agir sur le volume, et complètement vers la droite pour agir sur le panoramique.

Distorsion intense du son. Règle le niveau de distorsion. Règle le timbre. Règle le volume.

Distorsion moyenne du son. Règle le niveau de distorsion. Règle le timbre. Règle le volume.

Distorsion forte et ajout d’harmoniques. Règle le niveau de distorsion. Règle le timbre. Règle le volume.

WAH PEAK ( PEt) RATE (rAt) MANUAL (NAn) Eet «wah-wah». Règle la largeur de la bande de fréquence traitée par l’eet. Règle la vitesse de la modulation. Règle la hauteur du son traité.

OCTAVE -2OCT LEVEL ( oC2) -1OCT LEVEL (oC1) DIRECT LEVEL (dir) Ajoute une transposition d’octave vers le bas. Ajoute un son situé deux octaves en dessous. Ajoute un son situé une octave en dessous. Règle le volume du son direct.

Compression du son pour réduire les variations de niveau. Règle l’amplitude de la compression. Règle l’attaque. Si Limit mode est activé ( rEL), règle la retombée. Règle le volume.

Règle le niveau pour chaque bande de fréquence. Règle les graves. Règle les mediums. Règle les aigus.

FILTER (FLt) Produit un eet de dégradation Lo-Fi très accentué. Règle la fréquence d’échantillon- nage. Règle la résolution. Règle l’amplitude du ltrage.

NOISE GEN WHITE NOISE ( UHt) DISC NOISE (diS) HUM NOISE (HUN) Applique un eet Lo-Fi comportant un ajout de bruit (bruit blanc ou simulation d’enregistrement analogique). Règle le niveau du bruit ajouté. Règle le niveau des «pops». Règle le niveau du soue.

VINYL SIM FREQUENCY RANGE ( rnG) NOISE LEVEL (noS) WOW/FLUTTER (FLU) Simule le son d’un disque vinyle. Ajuste la bande passante de la platine simulée. Règle le niveau du bruit. Règle le niveau de pleurage.

RADIO TUNING DETUNE ( tUn) NOISE LEVEL (noS) BALANCE (bAL) Simule la recherche de station. Règle l’intensité de la défaillance de syntonisation. Règle le niveau du bruit. Règle la balance entre le son direct et le son traité.

Coupure rythmée du son. Un eet de anger est ajouté. Motif de découpe du son. Règle la longueur de la fonction TIMING PTN. Règle l’amplitude du anger.

BALANCE (bAL) Donne au son un caractère métallique. Règle la hauteur du son métallique. Règle l’intensité de la modulation de fréquence. Règle la balance entre le son direct et le son traité.

CHROMATIC PS PITCH1 ( - C– CC) PITCH2 (- C– CC) BALANCE (bAL) Transpositeur à deux voix procédant par pas d’un demi-ton. Modie le son 1 par pas d’un demi- ton dans une plage de +/-1octave. Modie le son 2 par pas d’un demi- ton dans une plage de +/-1octave. Règle la balance entre le son direct et le son traité.44 Liste des eets No. Type Fonction CTRL1 (écran) Fonction CTRL2 (écran) Fonction CTRL3 (écran)

BALANCE (bAL) Transpose le son. Règle l’amplitude de la transposition. Règle l’importance de la réinjection du son traité dans l’eet. Règle la balance entre le son direct et le son traité.

L-r) LOW BOOST (Lo ) HIGH BOOST (Hi ) Permet de masquer les signaux situés au centre de l’image stéréo (voix, par ex.). Détecte le point où le son peut être masqué le mieux possible. Renforce les sons graves situés au centre (basse, par ex.). Accentue les aigus.

SUBSONIC PITCH ( Pit) THRESHOLD (tHr) BALANCE (bAL) Ajoute une sinusoïde basse fréquence en fonction du niveau du signal (*3). Règle la fréquence de la sinusoïde. Règle le niveau à partir duquel la sinusoïde commence à résonner. Règle la balance entre le son direct et le son traité.

TIMING (oFF, 1 –8 ) LOOP SW (oFF/on) Mise en boucle de la source sur une courte période. Règle la longueur de la boucle. Détermine le moment où le son sera mis en lecture automatiquement (par pas d’une croche) (*4). Réglez cette option sur « oFF» si vous ne voulez pas que le bouclage se lance automatiquement. Si vous activez cette option pendant la lecture du son, le bouclage interviendra immédiatement à ce point. Désactivez- la pour annuler la mise en boucle.

• Pour le FLANGER et le PHASER, vous pouvez utiliser le bouton [MFX] + [CTRL1] pour régler la balance entre son direct et son traité. *1: Il se dénit en tant que valeur de note liée au tempo du sample le plus long parmi ceux auxquels l’eet est appliqué. Valeurs de notes autorisées: triple-croche (t32) / double-croche (t16) / triolet de croches (t8t) / double-croche pointée (t16.) / croche (t8) / triolet de noires (t4t) / croche pointée (t8.) / noire (t4) / triolet de blanches (t2t) / noire pointée (t4.) / blanche (t2) / blanche pointée (t2.) / noire (t1) Vous ne pouvez toutefois pas choisir des valeurs qui créeraient un delay supérieur à 2000ms. Si un motif est en cours de lecture, le tempo du motif sera pris comme référence. *2: Les motifs ci-après peuvent être sélectionnés en tournant le bouton [CTRL]. L’intervalle TIMING PTN se synchronisera au tempo du sample le plus long parmi ceux auxquels l’eet est appliqué. Toutefois, si un motif est en lecture, il se synchronisera sur le tempo du motif. Vous pouvez utiliser le paramètre RATE pour régler la vitesse de synchronisation comme suit. RATE maximum (bouton [CTRL2] à fond vers la droite): Un cycle de TIMING PTN correspond à une mesure. RATE maximum (bouton [CTRL2] à fond vers la gauche): Un cycle de TIMING PTN correspond à une triple-croche. En utilisant le bouton [CTRL2] vous pouvez choisir n’importe quelle valeur entre une triple-croche et une mesure. *3: Mettez [CTRL3] en position centrale à «12heures», tournez le bouton [CTRL1] à fond vers la droite et utilisez le bouton [CTRL2] pour régler le seuil de manière à ce que la sinusoïde s’accorde bien avec la source. Quand vous avez terminé le réglage du seuil, réglez la hauteur et la balance. Cet eet s’associe/se substitue utilement au pied de grosse caisse. *4: Le cycle de TIMING se synchronise au tempo du sample le plus long parmi ceux auxquels l’eet est appliqué. Toutefois, si un motif est en lecture, il se synchronisera sur le tempo du motif.45 Messages d’erreur Message Description EJC Eject La carteSD a été retirée et l’opération n’est donc pas possible.

• Ne retirez pas la carte quand l’appareil est sous tension. LoC Lock La carte SD est verrouillée. Le SP-404A ne pourra pas fonctionner correctement si la carteSD est verrouillée. («LoC» apparaîtra à l’écran.) Veillez à ce que la carteSD ne soit pas verrouillée (p. 10). ENP Empty Aucune donnée de sample, de motif ou de sauvegarde n’est présente pour être supprimée. Il n’existe aucune donnée de sauvegarde à recharger. Il n’existe aucun chier WAV ou AIFF à importer. Err Error Des données incorrectes ont été décelées et elles ont été réparées ou supprimées. FUL Memory Full L’opération ne peut pas être eectuée faute de mémoire susante. Durant l’échantillonnage, la taille du sample a dépassé 2Go (environ 180minutes en stéréo). L’échantillonnage a été interrompu. Prt Protected L’opération est impossible car la protection est activée. Si vous souhaitez poursuivre l’opération, désactivez la protection comme cela est décrit à la section «À propos de la fonction de protection» (p. 38). UnS Unsupported format Opération annulée en présence d’un format WAV ou AIFF incompatible avec le SP-404A. Guide de dépannage Cette section examine les points à vérier et les mesures à prendre en cas de problème. Reportez-vous à la section correspon- dant à votre cas. Problème Points à vérier Action Pas de son / volume insusant Le SP-404A est les appareils qui y sont reliés sont-ils sous tension? Utilisez l’adaptateur secteur approprié. Veillez à installer des piles neuves. Les branchements entre le SP-404A et les autres appareils sont-ils corrects? Vériez les branchements. Le câble audio est-il défectueux? Remplacez le câble. Le volume de l’ampli ou de la console reliée à l’appareil n’est-il pas au minimum? Choisissez un niveau de travail adapté. Le volume du SP-404A n’est-il pas au minimum? Choisissez un niveau de travail adapté. Entendez-vous quelque chose au casque? Si le son est présent au casque, le problème peut provenir des branchements ou du système de diusion. Vériez votre matériel et vos branchements. La carteSD (éventuelle) est-elle branchée correctement? Vériez le branchement de la carteSD. Si vous tentez de lire un sample, le pad sur lequel vous appuyez est-il allumé? La pression sur un pad doit déclencher la lecture du sample qui lui est aecté, mais si le pad est éteint, c’est en fait qu’il n’y a aucun sample aecté à ce pad et il est normal qu’il soit silencieux. Le niveau du sample n’a-t-il pas été réduit au minimum? Réglez le niveau du sample. (p. 19). Le niveau d’eet n’a-t-il pas été réduit? Avec certains types d’eets, un des boutons rotatifs contrôle le niveau. Pour plus de détails sur les types et les aectations de boutons, voir «Liste des eets» (p. 42). La valeur d’OUTPUT GAIN serait-elle trop basse? Vériez le paramétrage de OUTPUT GAIN. (p. 39). Le son de l’unité branchée aux prises LINE IN est inaudible ou trop faible. [EXT SOURCE] est-il allumé? Pour pouvoir entendre le signal des entrées lignes, vous devez appuyer sur le pad [EXT SOURCE] (qui s’allume). Le volume de l’unité branchée aux prises LINE IN n’est-il pas au minimum? Choisissez un niveau de travail adapté. Le branchement des câbles audio est-il conforme? Vériez les branchements. Les câbles audio sont-ils en bon état? Remplacez le câble. N’utilisez-vous pas un câble audio comportant une résistance? N’utilisez que des câbles sans résistance (comme ceux de la série PCSRoland). La valeur d’INPUT GAIN serait-elle trop faible? Vériez le paramétrage de INPUT GAIN. (p. 39). Le son du micro est inaudible ou trop faible. Le bouton [MIC] est-il allumé? Pour pouvoir entendre le signal du micro, appuyez sur le bouton [MIC] qui s’allume. Le niveau MIC IN n’est-il pas au minimum? Utilisez le bouton [MIC IN] pour régler ce niveau. Le câble de micro est-il branché correctement? Vériez les branchements. Le câble micro est-il en bon état? Remplacez le câble.46 Guide de dépannage Problème Points à vérier Action Le micro amène du bruit de fond. Le bouton [MIC IN] ne peut pas être ramené à zéro. Si vous n’utilisez pas le micro, désactivez le bouton [MIC]. Feedback acoustique (ou eet Larsen) audible. Un mauvais positionnement des micros par rapport aux haut-parleurs peut créer un eet Larsen. Pour y remédier :

1. Modiez l’orientation du ou des microphones.

2. Installez le ou les microphones à une plus grande distance des haut-parleurs.

3. Baissez les volumes.

Échantillonnage impossible Vériez que votre carteSD dispose d’espace libre. En cas de mémoire insusante, la mention « FUL» (Memory Full) apparaît à l’écran au moment de lancer l’échantillonnage. Supprimez les samples non utilisés pour récupérer de l’espace mémoire. (p. 21). Avez-vous vérié que la carteSD est correctement en place dans l’appareil? Veillez à ce que la carteSD soit correctement insérée. (p. 10). La carteSD a-t-elle été formatée correctement? Formatez la carteSD dans le SP-404A. (p. 35). Des samples ne sont-ils pas déjà aectés à tous les pads? Vous ne pouvez pas procéder à un quelconque échantillonnage s’il n’y a pas au moins un pad «vacant». Supprimez les aectations des samples non utilisés pour en libérer certains. (p. 21). Le bouton [SELECT] n’est-il pas allumé? Si le bouton [SELECT] est allumé, les pads servent à la sélection des motifs et l’échantillonnage n’est pas possible. Appuyez sur le bouton [SELECT] pour éteindre son témoin. [DEL] est-il allumé ou clignotant? Quand le bouton [DEL] est allumé ou clignotant, vous êtes en train de supprimer des samples et l’échantillonnage n’est alors pas possible. Appuyez sur le bouton [CANCEL]. (p. 21). Le son échantillonné présente un bruit de fond ou est distordu. Le niveau d’entrée est-il adéquat ? Si le niveau d’entrée est trop élevé, les enregistrements seront distordus et s’il est trop faible, le bruit de fond prendra le dessus. Réglez le volume de l’appareil branché pour que le témoin PEAK clignote occasionnellement. (p. 19). Le niveau des eets est-il approprié? Certains types d’eets provoquent un renforcement du niveau, voire une distorsion volontaire du signal. D’autres peuvent mettre en avant-plan tout bruit présent dans le signal. Essayez de désactiver temporairement l’eet pour vérier si le signal original comporte ou non du bruit et de la distorsion, puis reconsidérez le choix de l’eet en conséquence. Ne tentez-vous pas de lire plusieurs samples simultanément? Même si le niveau individuel de chaque sample est correct, l’addition de plusieurs d’entre eux peut amener à dépasser le niveau global admissible, provoquant ainsi de la distorsion. Réduisez le niveau de chacun pour revenir en dessous du seuil de déclenchement de la distorsion. Et si le son ne s’arrête pas! Appuyez rapidement quatre fois sur le bouton [CANCEL]. Le son émis par le SP-404A s’arrêtera. La valeur BPM achée est incorrecte. Si la durée du sample est de plusieurs mesures ou de moins d’une mesure, l’indication de tempo peut être doublée ou divisée par deux. Appuyez sur le bouton [TIME/BPM] pour l’allumer et tournez le bouton [CTRL 2] (BPM) pour choisir la valeur manuellement. Reportez-vous à la section «Modication du tempo d’un échantillon» (p. 30). Pour certains réglages (en ternaire, par exemple), il se peut que le tempo ne puisse pas être calculé ou réglé correctement. La carteSD insérée n’est pas reconnue ou il est impossible d’en sélectionner les données. Avez-vous vérié que la carteSD est correctement en place dans l’appareil? Vériez le branchement de la carteSD. La carteSD présente-t-elle le type approprié? Utilisez une carteSD ou SDHC. Les autres types de cartes ne sont pas adaptés. La carteSD a-t-elle été formatée correctement? Les cartesSD formatées par un appareil autre que le SP-404A sont inutilisables. Formatez la carteSD (p. 35). Les données ne sont pas correctement enregistrées sur la carte SD L’alimentation peut avoir été coupée pendant la sauvegarde sur la carteSD (point clignotant à l’écran). Les données ainsi perdues ne peuvent pas être récupérées. Dans un tel cas, il se peut que des données de la carteSD aient été détruites. La carte peut ne pas pouvoir continuer à fonctionner normalement dans cet état. Formatez la carteSD (p. 35). Lorsque vous formatez la carteSD, toutes les données qu’elle contient sont perdues. Le séquenceur de motifs ne se synchronise pas sur l’unité MIDI externe. L’avez-vous correctement paramétrée pour que le séquenceur de motifs puisse synchroniser? Vériez le paramétrage (p. 21). L’unité MIDI externe est-elle paramétrée pour transmettre les messages MIDI Clock? Certains appareils peuvent présenter une option de transmission MIDI Clock on/o. D’autres, comme certains séquenceurs, peuvent ne transmettre le MIDI Clock que pendant la lecture. Le tempo de l’unité MIDI externe n’est-il pas hors des limites compatibles avec la synchronisation pour le SP-404A? Le SP-404A peut se synchroniser dans une plage de tempo de 40 à 200. La synchronisa- tion peut être impossible en dehors de ces limites.47 À propos du format MIDI «MIDI» signie Musical Instrument Digital Interface, soit interface numérique pour instrument de musique. C’est une norme universelle de communication entre instruments de musique électroniques et ordinateurs.«Tableau d’implémentation MIDI» (p. 48) est un tableau et un ensemble de caractéristiques fournissant les explications qui permettent de connaître le type de messages MIDI susceptibles d’être reçus par le SP-404A. En comparant le tableau du SP-404A à celui d’un autre appareil MIDI, vous pouvez vérier quels messages sont susceptibles d’être échangés. Canal MIDI (Pad Base Ch.) et numéros de notes Utilisez les notes et canaux MIDI ci-après pour piloter les samples du SP-404A à partir d’une unité MIDI externe.Note Note#Canaux MIDICanal de base du padCanal de base du pad + 1A2# 46 (0x2E) EXT SOURCE

A7# 95 (0x5F) :106 (0x6A)[E] Pad1 : Pad 12[J] Pad1 : Pad 12 Modication du canal MIDI de base (Pad Base Ch.) 1. Maintenez le bouton [FUNC] enfoncé et appuyez sur le pad [9] (MIDI CH).2. Utilisez le bouton [CTRL3] pour choisir le canal MIDI.3. Appuyez sur le bouton [REC] pour sauvegarder ce choix. MEMO Ce choix est conservé en mémoire à la mise hors tension. Synchronisation du SP-404A avec une autre unité MIDI 1. Maintenez le bouton [FUNC] enfoncé et appuyez sur le pad [10] (MIDI SYNC).2. Utilisez le bouton [CTRL3] pour choisir le mode de synchronisation MIDI.Mode de synchronisa-tion MIDIDescription AUt (Auto Sync)À la réception d’un message MIDI Clock, le SP-404A synchronise automatiquement son tempo sur ce message. Si des messages MIDI start/stop/continue sont reçus, le motif est mis en lecture, arrêté ou repris, selon le cas. Les messages MIDI start/stop/continue ne sont pas reçus pendant l’enregistrement d’un motif. tNp (Tempo Sync)À la réception d’un message MIDI Clock, le SP-404A synchronise automatiquement son tempo sur ce message. Les messages MIDI start/stop/continue ne sont pas reçus. Choisissez ce mode si vous voulez lancer la lecture des motifs du SP-404A après coup, mais en synchronisation avec la lecture en cours sur votre séquenceur MIDI externe (les deux appareils ne sont pas censés démarrer en même temps). oFF (Sync OFF)Les messages MIDI Clock start/stop/continue ne sont pas reçus. Choisissez ce mode si vous voulez simplement lancer la lecture des samples du SP-404A à partir de messages de notes émis par votre séquenceur MIDI externe.Dans la conguration d’usine, le SP-404A est réglé sur «AUt».3. Appuyez sur le bouton [REC] pour éteindre son témoin. MEMO Ce choix est conservé en mémoire à la mise hors tension. Synchronisation du tempo d’un motif et de sa mise en lecture ou de son arrêt avec un séquenceur externe Dans la conguration d’usine, le SP-404A (dont le mode de synchronisation MIDI est réglé par défaut sur «AUt») peut être relié à un séquenceur MIDI externe qui peut alors contrôler ses fonctions start/stop et son tempo de lecture.1. Reliez la prise MIDI OUT de votre séquenceur MIDI externe à la prise MIDI IN du SP-404A à l’aide d’un câble MIDI.2. Appuyez sur [SELECT] pour que le bouton s’allume.3. Tout en maintenant [HOLD] enfoncé, appuyez sur le pad du motif que vous voulez mettre en lecture.Si vous appuyez sur le pad sans appuyer sur [HOLD], le motif se met en lecture immédiatement.4. Quand vous arrêtez le séquenceur MIDI externe, le motif s’arrête également.Si le motif ne se met pas en lecture quand vous lancez votre séquenceur MIDI externe ou si son tempo ne s’aligne pas sur celui du séquenceur, il est possible que ce séquen-ceur ne transmette pas de messages MIDI Clock ou start/continue/stop. Reportez-vous au mode d’emploi de votre séquenceur MIDI externe et vériez son paramétrage. À propos du format MIDI48 À propos du format MIDI Tableau d’implémentation MIDI Function... Basic Channel Mode Note Number : Velocity After Touch Pitch Bend Control Change Program Change System Exclusive System Common System Real Time Aux Messages Notes Transmitted Recognized Remarks Default Changed Default Messages Altered True Voice Note On Note O Key’s Channel’s : True Number : Song Position : Song Select : Tune Request : Clock : Commands : All Sound O: Reset All Controllers: Local On/O: All Notes O: Active Sensing: System Reset

• 3 All notes will be silenced regardless of their channel. Model SP-404A Date : July 01, 2017 Version : 1.00 ****************************Mode 1 : OMNI ON, POLYMode 3 : OMNI OFF, POLYMode 2 : OMNI ON, MONOMode 4 : OMNI OFF, MONOO : YesX : No X X49 Caractéristiques Roland SP-404A: Linear Wave Sampler Polyphonie maximum 12voix Données enregistrables Samples: 120 (12samples x 10banks) (stockés sur la carteSD) Patterns: 120 (12samples x 10banks) (stockés sur la carteSD) Durée d’échantillonnage (durée totale pour tous les samples) La durée maximum d’échantillonnage (taille) d’un seul sample est d’environ 180minutes en stéréo (2Go). Le tableau suivant indique la durée totale approximative d’échantillonnage des samples pouvant être stockés sur une carteSD. Capacité de la carte Stéréo (mono) Capacité de la carte Stéréo (mono) 1Go Environ 90minutes (180minutes) 8Go Environ 720minutes (24heures) 2Go Environ 180minutes (360minutes) 16Go Environ 24heures (48heures) 4Go Environ 360minutes (720minutes) 32Go Environ 48heures (96heures) Puisque la carteSD d’1Go du SP-404A contient des données préenregistrées, la durée d’échantillon- nage disponible sera inférieure à celle indiquée ci-dessus. Format des données 16 bits linéaires (.wav/ai) Fréquence d’échantillonnage 44,1kHz Séquenceur de motifs Nombre de notes maximum: Environ 16000 notes Résolution: 96ticks pas par noire Longueur des motifs: 1 à 99mesures Méthode d’enregistrement: Temps réel en boucle (avec quantication aléatoire) Eets 29types Pads 12+Sub Padx1 Contrôles 3 boutons rotatifs Écran LED, 3caractères à 7segments Micro incorporé Monox1 Connecteurs Prises LINE IN (L, R) (type phono RCA) Prises LINE OUT (L, R) (type phono RCA) Prises PHONES (type téléphonique stéréo 1/4pouce) Entrée MIC IN (type téléphonique 1/4pouce) Connecteur MIDIIN Prise DC IN Connecteur carteSD Alimentation électrique 9V en continu (6piles rechargeables AA Ni-MH, 6 piles sèches alcalines AA ou adaptateur secteur)

• Piles vendues séparément Durée de vie des piles lors d’une utilisation continue Piles rechargeables à hydrure métallique de nickel : environ 5 heures (en cas d’utilisation de piles d’une capacité de 1 900 mAh.) Piles sèches alcalines: environ 4 heures

• Ces valeurs varient selon les conditions réelles d’utilisation. Courant 450mA Dimensions 178 (L)x257 (P)x73 (H)mm Poids 1,2kg (sans les piles) Accessoires CarteSD (1Go) Adaptateur secteur PSB-1U Livret « CONSIGNES DE SÉCURITÉ » Mode d’emploi

• Ce document décrit les caractéristiques techniques du produit telles qu’elles étaient à la date de publication du document. Pour obtenir les informations les plus récentes, visitez le site Web de Roland.50

Guide de dépannage ....... 45

niveau d’enregistrement ... 19 numéro de version ......... 40

quantication .............. 32 quantication avec «Shue» 32

Rééchantillonnage ......... 26
