MODE D'EMPLOI HDC-SD80 PANASONIC

LA PLUIE, À L’HUMIDITÉ, À L’ÉGOUTTEMENT OU AUX ÉCLABOUSSEMENTS, ET NE PLACEZ SUR L’APPAREIL AUCUN OBJET REMPLI DE LIQUIDE, COMME PAR EXEMPLE DES VASES. ≥ UTILISEZ EXCLUSIVEMENT LES ACCESSOIRES RECOMMANDÉS. ≥ NE RETIREZ PAS LE COUVERCLE (OU LE PANNEAU ARRIÈRE); IL N’Y A AUCUNE PIÈCE RÉPARABLE PAR L’UTILISATEUR À L’INTÉRIEUR. CONFIEZ TOUTE RÉPARATION À UN TECHNICIEN DE SERVICE QUALIFIÉ.

≥ NE PAS INSTALLER OU PLACER CETTE UNITÉ DANS UNE BIBLIOTHÈQUE, PLACARD OU UN AUTRE ESPACE CONFINÉ. S’ASSURER QUE CETTE UNITÉ EST BIEN VENTILÉE. POUR ÉVITER TOUS RISQUES D’ÉLECTROCUTION OU D’INCENDIE CAUSÉS PAR UNE SURCHAUFFE, S’ASSURER QU’AUCUN RIDEAU OU AUTRE MATÉRIAU N’OBSTRUE LES BOUCHES DE VENTILATION. ≥ N’OBSTRUEZ PAS LES OUVERTURES D’AÉRATION DE L’APPAREIL AU MOYEN DE JOURNAUX, NAPPES, RIDEAUX ET SIMILAIRES. ≥ NE PLACEZ PAS DE SOURCES DE FLAMMES NUES, TELLES QUE DES BOUGIES ALLUMÉES, SUR L’APPAREIL. ≥ ÉLIMINEZ LES BATTERIES DANS LE RESPECT DE L’ENVIRONNEMENT.

∫ Concernant la batterie

Avertissement Il y a des risques d’incendie, d’explosion et de brûlure. Ne pas démonter, chauffer au-delà de 60 oC ou incinérer.

ATTENTION Danger d’explosion si la batterie/pile n’est pas remplacée correctement.

Remplacez-la uniquement par une batterie/pile identique ou du même type recommandée par le fabricant. Suivez les instructions du fabricant pour jeter les batteries usées.

∫ Compatibilité électrique et magnétique EMC Le symbole (CE) est placé sur la plaque d’évaluation.

Utilisez uniquement les accessoires recommandés. ≥ Utilisez toujours un véritable mini câble HDMI Panasonic (RP-CDHM15, RP-CDHM30; en option).

Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l’un des points de collecte prévus, conformément

à la législation nationale en vigueur ainsi qu’aux directives 2002/96/CE et 2006/66/CE. En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu’à protéger la santé humaine et l’environnement contre les effets potentiellement nocifs d’une manipulation inappropriée des déchets. Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d’enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés. Le non-respect de la réglementation relative à l’élimination des déchets est passible d’une peine d’amende. Pour les utilisateurs professionnels au sein de l’Union européenne Si vous souhaitez vous défaire de pièces d’équipement électrique ou électronique, veuillez vous

２０１１年１月１１日

Union Européenne, veuillez vous renseigner auprès des autorités locales compétentes ou de votre distributeur.

Note relative au pictogramme à apposer sur les piles (voir les 2 exemples ci-contre): Le pictogramme représentant une poubelle sur roues barrée d’une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.

≥ Les données enregistrées peuvent être endommagées ou les images fixes peuvent être perturbées par des champs magnétiques puissants créés par des haut-parleurs ou de gros moteurs.

≥ Les ondes électromagnétiques émises par les microprocesseurs peuvent affecter cet appareil en perturbant l’image et/ou le son. ≥ Si cet appareil est affecté par un appareil électromagnétique et arrête de fonctionner normalement, éteignez cet appareil et retirez

émetteur radio ou de lignes à haute tension pourrait nuire à l’image et/ou au son.

Connexion à un ordinateur ≥ N’utilisez pas de câbles USB autres que celui fourni.

∫ A propos du format d’enregistrement pour l’enregistrement des images animées

Vous pouvez choisir entre le format d’enregistrement AVCHD ou iFrame pour enregistrer des images animées à l’aide de cette unité. AVCHD: Vous pouvez enregistrer des images en haute-définition avec ce format. Il est adapté au visionnage sur un téléviseur grand format ou pour être sauvegardé sur un disque. iFrame: Il s’agit d’un format d’enregistrement adapté à la lecture et à l’édition sur un Mac (iMovie’11). En utilisant iMovie’11, les images animées iFrame peuvent être importées plus rapidement que les images animées AVCHD. De plus, la taille du dossier d’images animées iFrame importées sera plus petite que celle du dossier des images animées AVCHD. ≥ Il n’est pas compatible avec des images animées enregistrées au format AVCHD.

∫ Indemnités concernant les contenus enregistrés

Panasonic n’accepte en aucun cas d’être directement ou indirectement responsable des problèmes résultant d’une perte d’enregistrement ou du contenu édité, et ne garantit aucun contenu si l’enregistrement ou l’édition ne fonctionne pas correctement. En outre, ce qui précède s’applique également

∫ Cartes que vous pouvez utiliser avec cet appareil

Carte mémoire SD, carte mémoire SDHC et carte mémoire SDXC ≥ Les cartes mémoires de 4 Go ou plus qui ne portent pas le logo SDHC logo ou les Cartes mémoires de 48 Go ou plus qui ne portent pas le logo SDXC ne sont pas basées sur des Spécifications de carte mémoire. ≥ Référez-vous à la page 12 pour plus de détails sur les cartes SD.

∫ Dans le présent manuel d’utilisation

≥ La carte mémoire SD, la carte mémoire SDHC et la carte mémoire SDXC sont appelées dans ce mode d’emploi “carte SD”. ≥ Fonction qui peut être utilisée pour le mode enregistrement des images animées: Fonction qui peut être utilisée pour le mode enregistrement d’image fixe: ≥ Fonction qui peut être utilisée pour le mode lecture des images animées: Fonction qui peut être utilisée pour le mode lecture d’image fixe: ≥ Les pages de référence sont indiquées avec une flèche, par exemple : l 00 Ce mode d’emploi a été réalisé pour les modèles , et . Les images peuvent être légèrement différentes de la réalité. ≥ Les illustrations utilisées dans ce mode d’emploi montre le modèle , cependant, des parties de ces explications se réfèrent aux différents modèles. ≥ Selon le modèle, certaines fonctions ne sont pas disponibles. ≥ Certaines caractéristiques peuvent être différentes, veuillez lire attentivement. ≥ Tous les modèles ne sont pas disponibles en fonction de la région de l’achat.

HDCSD80&TM80&HS80EG-VQT3J21_fre.book 5 ページ

Temps de chargement et autonomie d’enregistrement 10 Enregistrement sur une carte 12 Cartes que vous pouvez utiliser avec cet appareil 12 Insertion/retrait d’une carte SD 13 Mise sous/hors tension de l’appareil .... 14 Mise sous/hors tension à l’aide de la touche d’alimentation 14 Sélection d’un mode15 Comment utiliser l’écran tactile 16 A propos du menu tactile 17 Réglage de la date et de l’heure 18

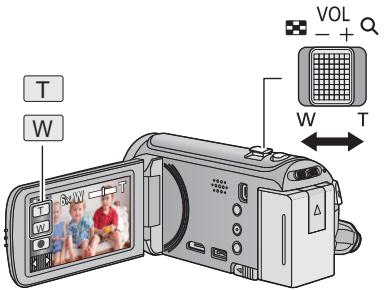

Sélectionner le support à enregistrer [HDC-TM80/HDC-HS80] 19 Sélection de la langue 24 Fonction zoom avant/arrière 25 Formatage25

Informez-vous auprès de l’autorité locale compétente afin de connaître les endroits où vous pouvez déposer celles-ci.

≥ Cet appareil possède une fonction qui lui permet de déterminer quel type de batterie peut être utilisé en toute sécurité. La batterie dédiée (VW-VBK180/VW-VBK360) prend en charge cette fonction. Les seules batteries adaptées pour être utilisées avec cet appareil sont des produits originaux de Panasonic ainsi que des batteries fabriquées par d’autres marques et certifiées par Panasonic. (Les batteries ne prenant pas en charge cette fonction ne peuvent pas être utilisées). Panasonic ne peut en aucun cas garantir la qualité, la performance ou la sécurité des batteries fabriquées par d’autres marques et qui ne sont pas des produits originaux de Panasonic.

Nous avons découvert que des batteries de contrefaçon ressemblant beaucoup au produit original sont vendues dans certains magasins. Certaines de ces batteries n’ont pas la protection interne adéquate qui leur permettrait de correspondre aux normes de sécurité appropriées. Il y a une possibilité que ces batteries puissent prendre feu ou exploser. Veuillez prendre note que nous ne sommes pas responsables des accidents ou des pannes survenues à la suite de l’utilisation d’une de ces batteries de contrefaçon. Pour assurer la sécurité des produits, nous vous conseillons d’utiliser une batterie Panasonic originale.

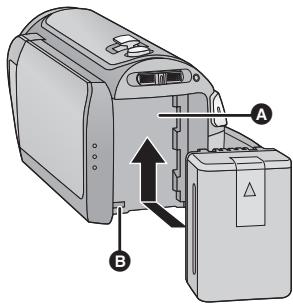

Insertion/retrait de la batterie

≥ Appuyez sur la touche alimentation pour éteindre. (l 14)

Installez la batterie en l’introduisant dans la direction montrée sur l’illustration.

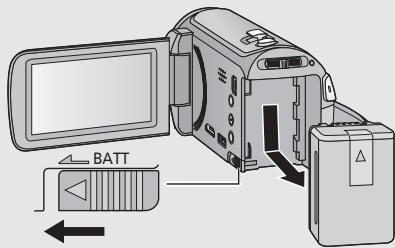

Retrait de la batterie 

Assurez-vous de tenir enfoncée la touche d’alimentation jusqu’à ce que l’indicateur d’état s’éteigne. Puis retirez la batterie tout en tenant l’appareil pour éviter qu’il tombe.

Déplacez le levier de relâche de la batterie dans la direction indiquée par la flèche et retirez la batterie lorsqu’elle est débloquée.

A Logement de la batterie

B Introduisez la batterie jusqu’à ce qu’elle clique et se bloque.

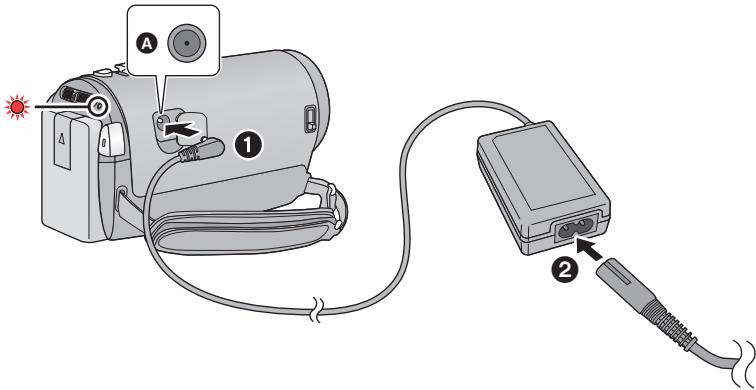

L’unité se met en attente lorsque l’adaptateur secteur est branché. Le circuit principal reste

“chargé” aussi longtemps que l’adaptateur secteur est branché à une prise électrique. Important: ≥ Utilisez l’adaptateur secteur fourni. Ne l’utilisez pas avec un autre appareil. ≥ N’utilisez pas le cordon d’alimentation avec un autre appareil car il a été conçu uniquement pour cet appareil. Par ailleurs, n’utilisez pas le cordon d’alimentation d’autres appareils avec cet appareil. ≥ La batterie peut également être chargée en utilisant le chargeur de la batterie (VW-BC10E; en option). ≥ La batterie ne se chargera pas si l’appareil est allumé. ≥ Nous vous conseillons de charger la batterie à une température située entre 10 oC et 30 oC. (La température de la batterie devra également être la même.)

∫ Pour brancher à la prise secteur

Si vous allumez l’unité alors qu’elle est connectée à l’adaptateur secteur, vous pouvez l’utiliser avec l’alimentation fournie par la prise. ≥ N’utilisez aucun autre adaptateur secteur que celui fourni. ≥ Il est recommandé d’utiliser des batteries Panasonic (l 6, 7). ≥ Si vous utilisez d’autres batteries, nous ne pouvons pas garantir la qualité de ce produit. ≥ N’exposez pas la batterie à la chaleur et tenez-la éloignée de toute flamme. ≥ Ne laissez pas la ou les batteries dans un véhicule exposé au soleil avec vitres et portes fermées pendant une longue période de temps.

Numéro de modèle de la batterie

[Tension/capacité (minimum)]

≥ Les batteries chauffent après l’utilisation ou le chargement. Cela n’est pas un signe de mauvais fonctionnement.

Indicateur de capacité de la batterie

≥ L’affichage change selon que la capacité de la batterie diminue. # # # Cette unité (un appareil compatible SDXC) prend en charge les cartes mémoire SD, les cartes mémoire SDHC et les cartes mémoire SDXC. Quand vous utilisez une carte mémoire SDHC/une carte mémoire SDXC avec un autre appareil, assurez-vous que celui-ci prend en charge cettes cartes mémoires.

Cartes que vous pouvez utiliser avec cet appareil

Utilisez des cartes SD conformes à la Class 4 ou supérieures du SD Speed Class Rating* pour l’enregistrement des images animées. Type de carte

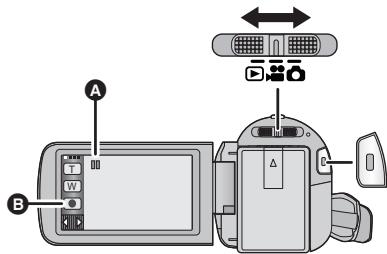

Enregistrement de films

≥ Veuillez consulter les dernières informations disponibles sur les Cartes Mémoire SD/

SDHC/SDXC utilisables pour l’enregistrement de films sur le site suivant. http://panasonic.jp/support/global/cs/e_cam (Ce site est en anglais uniquement.) ≥ Les cartes mémoire de 4 Go ou plus qui n’ont pas le logo SDHC ou les cartes mémoire de 48 Go ou plus qui n’ont pas le logo SDXC ne sont pas basées sur les normes de la carte mémoire SD. ≥ Si la languette de protection contre l’écriture A de la carte SD est verrouillée, plus aucune opération d’enregistrement, de suppression ou de montage n’est possible sur la carte. ≥ Conservez la carte mémoire hors de portée des enfants afin qu’ils ne puissent pas l’avaler.

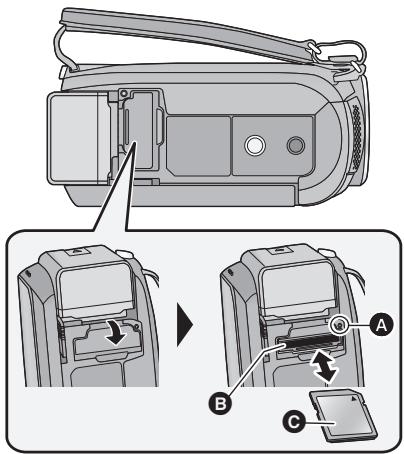

SD ou à la mémoire interne, le voyant d‘accès s’allume.

≥ Appuyez au centre de la carte SD et retirez-la d’un coup.

Fermez soigneusement le couvercle de la carte SD.

≥ Ne faites pas subir de chocs violents à la carte SD, ne la pliez pas, et ne la laissez pas tomber. ≥ Les parasites électriques, l’électricité statique ou toute défaillance de l’appareil ou de la carte SD elle-même peut endommager ou effacer les données sauvegardées sur la carte SD. ≥ Lorsque le voyant est allumé, ne pas j Retirer la carte SD j Mettre l’appareil hors tension j Insérer/retirer le câble USB j Exposer l’appareil à des vibrations ou des chocs Effectuer ce qui suit avec le voyant allumé pourrait endommager les données/carte SD ou cet appareil.

≥ N’exposez pas les bornes de la carte SD à l’eau, à la saleté ou à la poussière.

≥ Ne mettez pas les cartes SD dans l’un des endroits suivants: j À la lumière directe du soleil j Dans des endroits très poussiéreux ou humides j Près d’un radiateur j Endroits soumis à des écarts de température importants (risque de formation de condensation.) j Endroits pouvant présenter de l’électricité statique ou des ondes électromagnétiques ≥ Lorsqu’elles ne sont pas utilisées, ranger les cartes SD dans leurs boîtiers pour les protéger. ≥ A propos de la mise au rebut ou du don de la carte SD. (Référez-vous au Mode d’Emploi (format PDF))

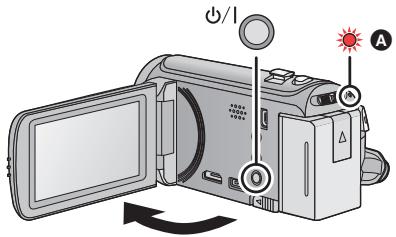

Ouvrez l’écran ACL et appuyez sur la touche alimentation pour allumer l’unité. 

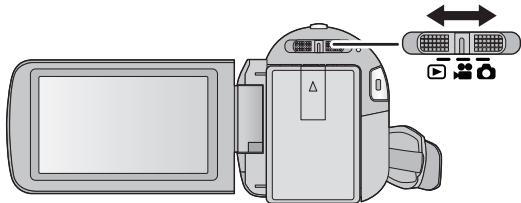

Pour mettre l’appareil hors tension

Maintenez la touche d’alimentation enfoncée jusqu’à ce que l’indicateur d’état s’éteigne. ≥ Le couvre-objectif ne se ferme pas automatiquement. ≥ Faites glisser le commutateur de fermeture pour fermer le couvre-objectif.

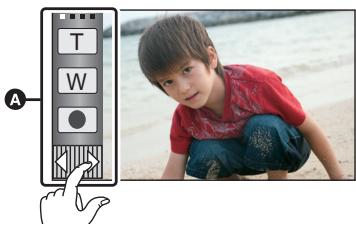

∫ Glisser en touchant

Déplacez votre doigt tout en appuyant sur l’écran tactile.

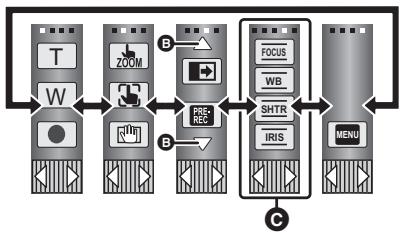

∫ À propos des icônes d’opérations

/ / Touchez pour revenir à l’écran précédent comme par exemple, lors de l’accès aux menus de configuration.

Le menu tactile disparaîtra si aucune fonction n’est utilisée pendant une période précise durant le mode enregistrement. Pour l’afficher de nouveau, touchez .

≥ Ne touchez pas l’écran ACL avec une pointe dure, comme celle d’un stylo bille.

≥ Effectuez le calibrage de l’écran tactile si le toucher n’est pas reconnu ou s’il est reconnu à un endroit différent.

Sélectionnez [OUI] et effectuez les étapes de 2 à 3 ci-dessous pour régler la date et l’heure.

Sélectionnez le menu. (l 24)

≥ La fonction date et heure est alimentée par une batterie incorporée au lithium. ≥ Au moment de l’achat de l’appareil, l’horloge est définie. Si l’horloge s’affiche ainsi [- -], la batterie lithium incorporée a besoin d’être rechargée. Pour recharger la batterie lithium incorporée, connectez l’adaptateur secteur ou fixez la batterie à l’appareil. Laissez l’appareil pendant environ 24 heures et la batterie maintiendra l’affichage de la date et de l’heure pendant environ 4 mois. (La batterie se recharge même si l’appareil est éteint.)

(en bas) du levier de défilement des vignettes.

Lecture de l’image suivante. Arrête la lecture et montre les vignettes.

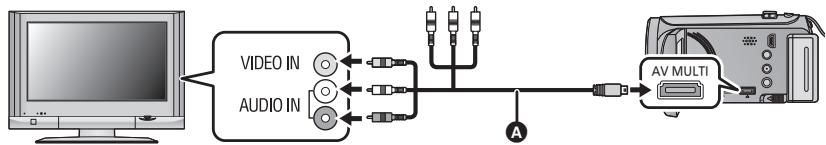

Lecture d’images animées/images fixes sur le téléviseur

≥ En connectant la prise AV du téléviseur, ne connectez pas la prise component du câble AV multi. L’image peut ne pas s’afficher si la prise du câble component est connectée en même temps.

Après avoir touché

, toucher les sousmenus et les éléments fera apparaître les descriptions et les messages de confirmation de configuration. ≥ Après l’affichage des messages, l’affichage du guide est annulé.

Sélection de la langue

Vous pouvez sélectionner la langue sur l’écran d’affichage et l’écran de menu. MENU

≥ Le logo SDXC est une marque commerciale de SD-3C, LLC. ≥ “AVCHD” et le logo “AVCHD” sont des marques commerciales de Panasonic Corporation et de Sony Corporation. ≥ Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double D sont des marques commerciales de Dolby Laboratories. ≥ HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC aux États-Unis et dans d’autres pays. ≥ x.v.Colour™ est une marque commerciale. ≥ Microsoft®, Windows® et Windows Vista® sont des marques déposées ou des marques commerciales de Microsoft Corporation aux États-Unis et/ou dans d’autres pays. ≥ iMovie et Mac sont des marques déposées de Apple Inc., enregistrées aux Etats-Unis et dans d’autres pays. ≥ Les autres noms de systèmes et produits mentionnés dans ce manuel d’utilisation sont habituellement des marques déposées ou des marques de commerce des fabricants qui ont développé le système ou le produit intéressé.

Niveau de sortie vidéo du multi-connecteur AV:

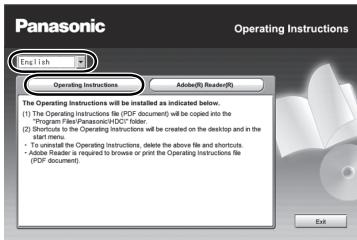

Niveau de sortie vidéo component; Y; 1,0 Vp-p, 75 h Pb; 0,7 Vp-p, 75 h ∫ Pour Windows

(Exemple: Lorsque la langue du SE est l’anglais)

Double-cliquez sur l’icône de raccourcis du “Mode d’emploi” située sur le bureau.

Reader(R)] puis suivez les instructions des messages à l’écran pour l’installer.

∫ Pour désinstaller le mode d’emploi

(format PDF) Supprimez le fichier PDF du dossier “Program Files\Panasonic\HDC\”. ≥ Si le contenu du dossier Program Files ne s’affiche pas, cliquez sur [Show the contents of this folder] pour l’afficher.

PDF de la langue désirée à l’intérieur du dossier.

Double-cliquez sur le fichier

PDF pour l’ouvrir.

∫ Si le mode d’emploi (format PDF) ne s’ouvre pas

Vous aurez besoin d’Adobe Acrobat Reader 5.0 ou supérieur ou d’Adobe Reader 7.0 ou supérieur pour afficher ou imprimer le mode d’emploi (format PDF). Téléchargez et installez une version d’Adobe Reader qui peut être utilisée avec votre SE à partir du site web suivant. http://get.adobe.com/reader/ otherversions
