MODE D'EMPLOI FEH5KP104 ELECTROLUX

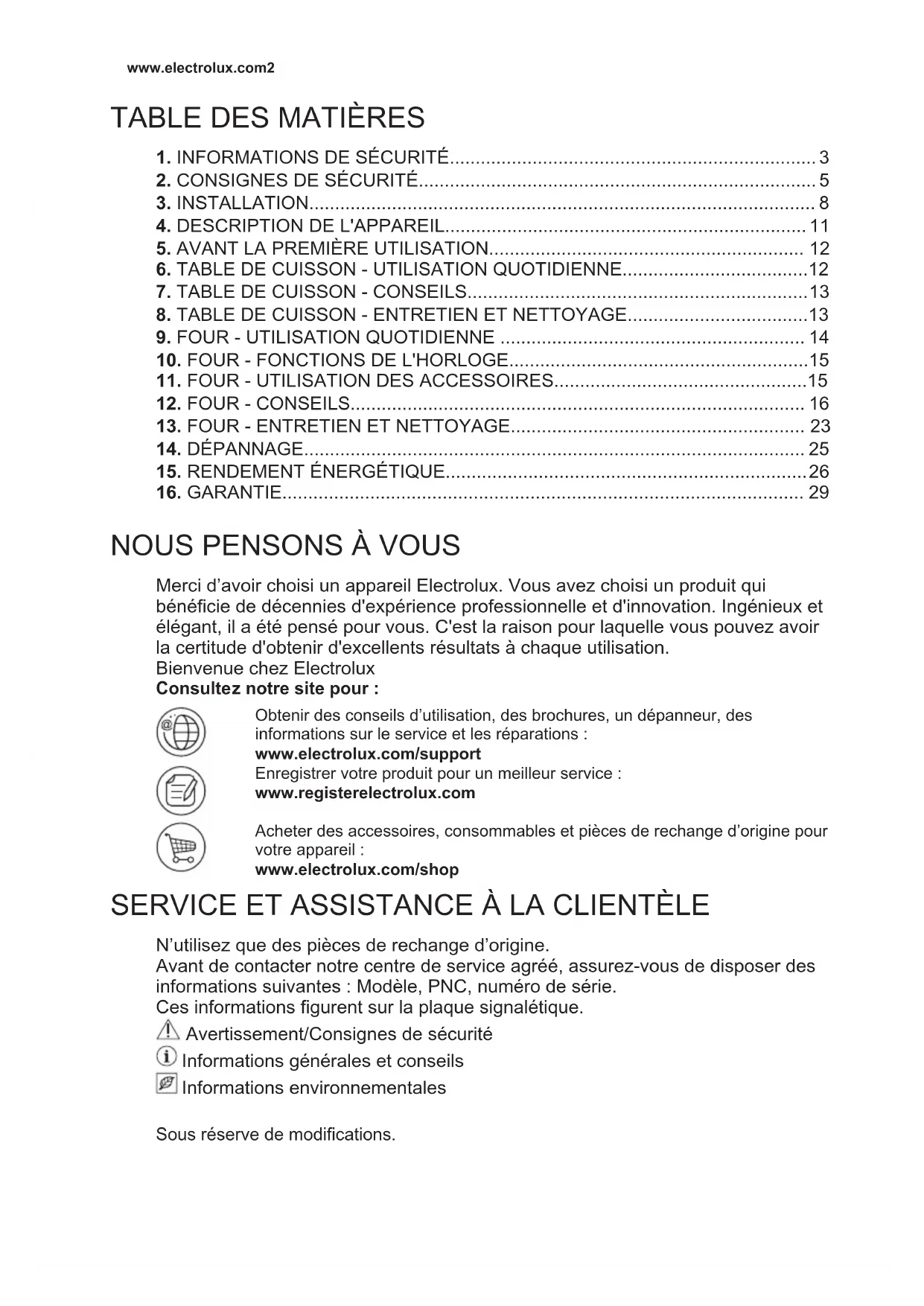

Merci d’avoir choisi un appareil Electrolux. Vous avez choisi un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à chaque utilisation. Bienvenue chez Electrolux Consultez notre site pour : Obtenir des conseils d’utilisation, des brochures, un dépanneur, des informations sur le service et les réparations : www.electrolux.com/support Enregistrer votre produit pour un meilleur service : www.registerelectrolux.com Acheter des accessoires, consommables et pièces de rechange d’origine pour votre appareil : www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÈLE

N’utilisez que des pièces de rechange d’origine. Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Ces informations figurent sur la plaque signalétique. Avertissement/Consignes de sécurité Informations générales et conseils Informations environnementales Sous réserve de modifications. www.electrolux.com21. INFORMATIONS DE SÉCURITÉ Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s’ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l’appareil, à moins d'être surveillés en permanence.

• Veillez à ce que les enfants ne jouent pas avec l’appareil.

• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

• AVERTISSEMENT : tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles deviennent chaudes en cours d'utilisation.

• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• L'appareil doit être installé et le câble remplacé uniquement par un professionnel qualifié . FRANÇAIS 3• L'appareil doit être branché sur le secteur à l'aide d'un câble de type H05VV-F pour supporter la température du panneau arrière.

• Cet appareil est conçu pour être utilisé à une altitude inférieure à 2 000 mètres.

• Cet appareil n'est pas destiné à être utilisé sur les navires, bateaux ou vaisseaux.

• N'installez pas l'appareil derrière une porte décorative pour éviter tout risque de surchauffe.

• N'installez pas l'appareil sur un socle.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

• N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.

• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.

• AVERTISSEMENT : Risque d'incendie ! N'entreposez rien sur les surfaces de cuisson.

• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.

• N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte vitrée ou le verre des couvercles à charnière de la table de cuisson car ils peuvent rayer la surface, ce qui peut briser le verre.

• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants. www.electrolux.com4• Utilisez toujours des gants de cuisine pour retirer ou enfourner des accessoires ou des plats allant au four.

• Avant toute opération de maintenance, déconnectez l'alimentation électrique.

• AVERTISSEMENT : Assurez-vous que l'appareil est éteint et débranché avant de remplacer l'éclairage afin d'éviter tout risque de choc électrique.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger lié à l'électricité.

• Soyez prudent lorsque vous manipulez le tiroir de rangement. Il peut devenir chaud.

• Pour retirer les supports de grille, tirez d'abord sur l'avant de ceux-ci, puis sur l'arrière, pour les écarter des parois extérieures. Réinstallez les supports de grille en répétant cette procédure dans l'ordre inverse.

• Les moyens de déconnexion doivent être incorporés dans le câblage fixé conformément aux réglementations relatives aux câblages.

• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptés par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• Ne tirez jamais l'appareil par la poignée.

• Les dimensions du meuble de cuisine et de la niche d'encastrement doivent être appropriées.

• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments. FRANÇAIS 5• Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.

• Certaines pièces de l'appareil sont électrifiées. Placez l'appareil de façon à éviter que l'on puisse toucher les pièces dangereuses.

• Les côtés de l'appareil doivent rester à côté d'appareils ou d'éléments ayant la même hauteur.

• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

• Veillez toujours à installer des stabilisateurs afin d'éviter que l'appareil ne bascule. Reportez-vous au chapitre « Installation ».

2.2 Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié .

• L’appareil doit être relié à la terre.

• Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l’alimentation secteur.

• Utilisez toujours une prise de courant de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprise et de rallonges.

• Ne laissez pas les câbles d'alimentation entrer en contact ou s'approcher de la porte de l'appareil ou de la niche d'encastrement sous l'appareil, particulièrement lorsqu'il est en marche ou que la porte est chaude.

• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.

• Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.

• Si la prise secteur est détachée, ne branchez pas la fiche secteur.

• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.

• N'utilisez que des systèmes d'isolation appropriés : des coupe- circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

• L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

• Fermez bien la porte de l'appareil avant de brancher la fiche à la prise secteur.

AVERTISSEMENT! Risque de blessures et de brûlures. Risque d’électrocution.

• Cet appareil est exclusivement à usage domestique (en intérieur).

• Ne modifiez pas les spécifications de cet appareil.

• Assurez-vous que les orifices d'aération ne sont pas obstrués.

• Ne laissez pas l'appareil sans surveillance durant son fonctionnement.

• Éteignez l'appareil après chaque utilisation.

• Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci fonctionne. De l'air chaud peut se dégager.

• N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.

• N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement. AVERTISSEMENT! Risque d'incendie et d'explosion.

• Les graisses et les huiles lorsqu’elles sont chauffées peuvent dégager des www.electrolux.com6vapeurs inflammables. Tenez les flammes ou les objets chauds à distance des graisses et des huiles pendant que vous cuisinez.

• Les vapeurs que dégagent l’huile très chaude peuvent provoquer une combustion spontanée.

• Une huile déjà utilisée peut contenir des restes d’aliments et provoquer un incendie à une température plus basse qu’avec une huile neuve.

• Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou au-dessus de l’appareil.

• Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte.

• Ouvrez la porte de l'appareil avec précaution. L'utilisation d'ingrédients avec de l'alcool peut provoquer un mélange d'alcool et d'air. AVERTISSEMENT! Risque d'endommagement de l'appareil.

• Pour éviter tout endommagement ou décoloration de l’émail : – ne posez pas de plats allant au four ou d'autres objets directement dans le fond de l'appareil. – Ne placez jamais de feuilles d'aluminium sur l’appareil ou directement sur le fond de la cavité. – ne versez pas d'eau directement dans l'appareil chaud. – ne conservez pas de plats et de nourriture humides dans l'appareil après avoir terminé la cuisson. – Installez ou retirez les accessoires avec précautions.

• La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

• Utilisez un plat à rôtir pour des gâteaux moelleux. Les jus de fruits provoquent des taches qui peuvent être permanentes.

• Ne laissez pas de récipients chauds sur le bandeau de commande.

• Ne laissez pas le contenu des récipients s’évaporer entièrement.

• Prenez soin de ne pas laisser tomber d’objets ou de récipients sur l’appareil. La surface risque d’être endommagée.

• N’activez pas les zones de cuisson avec un récipient vide ou sans récipient.

• Ne faites pas cuire les aliments directement sur la plaque de cuisson. Vous devez utiliser un récipient adapté.

• Les récipients de cuisson en fonte, en aluminium ou dont le fond est endommagé peuvent provoquer des rayures. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

• Cet appareil est exclusivement destiné à un usage culinaire. Il ne doit pas être utilisé à d’autres fins, par exemple pour chauffer une pièce.

2.4 Entretien et nettoyage

AVERTISSEMENT! Risque de blessure, d'incendie ou de dommages matériels sur l'appareil.

• Avant d'effectuer toute opération d'entretien, mettez l'appareil hors tension. Débranchez la fiche d'alimentation de la prise secteur.

• Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.

• Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez votre service après-vente agréé.

• Des graisses ou de la nourriture restant dans l'appareil peuvent provoquer un incendie.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur l'emballage. FRANÇAIS 7• Ne nettoyez pas l'émail catalytique (le cas échéant) avec un détergent.

2.5 Éclairage intérieur

AVERTISSEMENT! Risque d'électrocution !

• Concernant la/les lampe(s) à l’intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l’humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l’appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l’éclairage des pièces d’un logement.

• Utilisez uniquement des ampoules ayant les mêmes spécifications.

• Pour réparer l'appareil, contactez un service après-vente agréé.

• Utilisez exclusivement des pièces d'origine.

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

• Retirez le dispositif de verrouillage du hublot pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

3.1 Emplacement de l'appareil

Vous pouvez installer votre appareil avec des placards d'un côté, des deux côtés ou dans un coin. Pour les distances minimales d'installation, reportez-vous au tableau.

3.2 Caractéristiques techniques

Tension 400 V Fréquence 50 - 60 Hz Classe de l'appareil 1 Dimensions mm Hauteur 855 Largeur 500 Profondeur 600 www.electrolux.com83.3 Mise de niveau de l'appareil Utilisez les petits pieds situés sous l'appareil pour mettre la surface supérieure de l'appareil de niveau avec les autres surfaces environnantes.

3.4 Protection anti-bascule

Réglez la hauteur et la zone de l’appareil avant de fixer la protection anti-bascule. ATTENTION! Assurez-vous d’installer la protection anti-bascule à la bonne hauteur. Assurez-vous que la surface derrière l’appareil est lisse. Vous devez installer la protection anti- bascule. Si vous ne l’installez pas, l’appareil peut basculer. Votre appareil indique le symbole affiché sur l’image (le cas échéant) pour vous rappeler qu’il faut installer la protection anti-bascule.

1. Installez la protection anti-bascule

305 - 310 mm en dessous de la

surface supérieure de l’appareil et de 80 à 85 mm du côté de l’appareil, dans l’orifice circulaire situé sur un support. Vissez-le dans un matériau solide ou utilisez un renfort adapté (mur). 80-85

2. L’orifice se trouve à gauche, à

l’arrière de l’appareil. Soulevez l’avant de l’appareil et placez-le au milieu de l’espace entre les placards. Si l’espace entre les placards est supérieur à la largeur de l’appareil, vous devez ajuster la mesure latérale pour centrer l’appareil. Si vous avez modifié les dimensions de la cuisinière, vous devez aligner correctement le dispositif à bout arrondi. FRANÇAIS 9ATTENTION! Si l’espace entre les placards est supérieur à la largeur de l’appareil, vous devez ajuster la mesure latérale pour centrer l’appareil.

3.5 Installation électrique

AVERTISSEMENT! Le fabricant ne pourra être tenu pour responsable si vous ne respectez pas les consignes de sécurité des chapitres Sécurité. Cet appareil est fourni sans fiche électrique ni câble d’alimentation. AVERTISSEMENT! Avant de brancher le câble d’alimentation à la borne, mesurez la tension entre les phases du réseau domestique. Reportez-vous ensuite à l’étiquette de connexion située à l’arrière de l’appareil pour utiliser l’installation électrique correcte. Réaliser ces étapes dans l’ordre permet d’éviter les erreurs d’installation et d’endommager les composants électriques de l’appareil. Types de câbles appropriés pour les différentes phases : Phase Diamètre min. du câble 1 non applicable 3 sans neutre 4 x 1,0 mm² AVERTISSEMENT! Le câble d’alimentation ne doit pas entrer en contact avec la partie de l’appareil hachurée sur l’illustration. www.electrolux.com104. DESCRIPTION DE L'APPAREIL

4.1 Présentation générale

Manettes de la table de cuisson

Indicateur / symbole de température

Manette de sélection des fonctions du four

Voyant / symbole / indicateur de la table de cuisson

4.2 Agencement des zones de cuisson

Sortie cuisson vapeur - le nombre et la position varient selon le modèle

Zone de cuisson 1 500 W

• Grille métallique Pour les plats à rôti, à gratin et les moules à gâteau/pâtisserie.

• Plateau de cuisson Pour les gâteaux et les biscuits.

• Rails télescopiques en option Pour les grilles et plateaux de cuisson. Vous pouvez les commander séparément.

• Tiroir de rangement Le tiroir de rangement se trouve sous le four. FRANÇAIS 115. AVANT LA PREMIÈRE UTILISATION AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

5.1 Premier nettoyage

Retirez les supports de grille amovibles et tous les accessoires du four. Reportez-vous au chapitre « Entretien et nettoyage ». Nettoyez le four et les accessoires avant de les utiliser pour la première fois. Remettez les accessoires et les supports de grille en place.

Préchauffez le four à vide avant de l'utiliser pour la première fois.

1. Réglez la fonction . Réglez la

température maximale.

2. Laissez le four en fonctionnement

3. Réglez la fonction . Réglez la

température maximale. La température maximale pour cette fonction est de 210 °C.

4. Laissez le four en fonctionnement

5. Éteignez le four puis laissez-le

refroidir. Les accessoires peuvent chauffer plus que d'habitude. Une odeur et de la fumée peuvent s'échapper du four. Assurez-vous que la ventilation dans la pièce est suffisante.

6. TABLE DE CUISSON - UTILISATION QUOTIDIENNE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

6.1 Niveau de cuisson

Symbo‐ les Fonction Position d'arrêt

1 - 6 Réglages de la température

Utilisez la chaleur résiduelle pour diminuer la consommation d’énergie. Désactivez la zone de cuisson environ 5 à 10 minutes avant la fin de la cuisson. Tournez la manette de la zone de cuisson souhaitée sur le niveau de cuisson requis. Le voyant de contrôle de la table de cuisson s’allume. Pour terminer la cuisson, tournez la manette sur la position Arrêt. Lorsque toutes les zones de cuisson sont désactivées, le voyant de contrôle de la table de cuisson s’éteint.

6.2 Utilisation de la plaque à

chauffage rapide Un point rouge au milieu de la plaque indique qu'il s'agit d'une plaque à chauffage rapide. Une plaque à chauffage rapide chauffe plus vite que les plaques classiques. Les points rouges sont peints sur les plaques. Ils peuvent se détériorer à l'usage, voire disparaître complètement au bout d'un certain temps. Cela n'affecte pas le fonctionnement de la table de cuisson. www.electrolux.com127. TABLE DE CUISSON - CONSEILS AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

7.1 Récipients de cuisson

Le fond du récipient de cuisson doit être aussi plat et épais que possible. Assurez-vous que le fond du récipient est propre avant de le placer sur la surface de la table de cuisson.

7.2 Exemples de cuissons

cuis‐ son : Utilisation : 1 Maintenir au chaud Ni‐ veau

cuis‐ son : Utilisation : 2 Faire mijoter doucement 3 Faire mijoter 4 Faire frire / gratiner 5 Faire bouillir 6 Faire bouillir / Saisir / Faire fri‐

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

8.1 Informations générales

• Nettoyez la table de cuisson après chaque utilisation.

• Utilisez toujours un récipient dont le fond est propre.

• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson. Acier inoxydable

• Pour les rebords en inox de la table de cuisson, utilisez un nettoyant spécial acier inoxydable.

• Le rebord en inox de la plaque peut changer de couleur à cause de la température élevée.

• Lavez les parties en acier inoxydable à l'eau, puis séchez-les avec un chiffon doux.

1. Utilisez la poudre de nettoyage ou le

chiffon de nettoyage.

2. Nettoyez la table de cuisson à l'aide

d'un chiffon humide et d'un peu de détergent.

3. Faites chauffer la plaque à basse

température et laissez sécher.

4. Pour conserver le bon état des

plaques chauffantes, frottez-les régulièrement avec de l'huile pour machine à coudre. Éliminez le surplus d'huile à l'aide de papier absorbant.

FRANÇAIS 139. FOUR - UTILISATION QUOTIDIENNE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

1. Tournez la manette des fonctions du

four pour sélectionner une fonction.

2. Tournez la manette du thermostat

pour sélectionner la température. L'éclairage s'allume lorsque l'appareil est en marche.

3. Pour éteindre le four, tournez la

manette des fonctions du four et le thermostat sur la position Arrêt.

9.2 Thermostat de sécurité

Un mauvais fonctionnement du four ou des composants défectueux peuvent causer une surchauffe dangereuse. Pour éviter cela, le four dispose d'un thermostat de sécurité interrompant l'alimentation électrique. Le four se remet automatiquement en fonctionnement lorsque la température baisse.

9.3 Fonctions du four

Sym‐ bole Fonction du four Application Position Arrêt Le four est éteint. Chauffage Haut/Bas Pour cuire et rôtir les aliments sur une position de grille. Gril Pour faire griller des aliments peu épais et du pain. La température maximale pour cette fonction est de 210 °C. Elément chauffant infé‐ rieur (sole) Pour cuire des gâteaux à fond croustillant et pour stériliser des aliments. Chaleur tournante Pour cuire ou rôtir simultanément sur plusieurs ni‐ veaux des aliments nécessitant une température de cuisson identique, sans que les saveurs ne se mélangent. Décongélation Pour décongeler des aliments (fruits et légumes). Le temps de décongélation dépend de la quantité et de l'épaisseur des aliments surgelés. Pour utiliser cette fonction, la manette du ther‐ mostat doit être sur la position « Arrêt ». www.electrolux.com14Sym‐ bole Fonction du four Application Chaleur tournante hu‐ mide Cette fonction est conçue pour économiser de l'énergie en cours de cuisson. Pour obtenir des instructions de cuisson, reportez-vous au chapitre « Conseils », paragraphe Chaleur tournante hu‐ mide. Durant cette cuisson, la porte du four doit rester fermée pour éviter d'interrompre la fonction, et pour garantir une consommation d'énergie opti‐ male. Lorsque vous utilisez cette fonction, la tem‐ pérature à l'intérieur de la cavité peut différer de la température sélectionnée. Le niveau de cuis‐ son peut être réduit. Pour obtenir des recomman‐ dations générales sur les économies d'énergie, consultez le chapitre « Efficacité énergétique », « Four - Économie d'énergie ». Cette fonction était utilisée pour se conformer à la classe d'effi‐ cacité énergétique selon la norme EN 60350-1.

Utilisez-le pour régler un décompte. Cette fonction n'affecte pas le fonctionnement de l'appareil.

1. Sélectionnez une fonction du four et

2. Tournez la manette du minuteur au

maximum, puis tournez-la sur la durée nécessaire. À la fin du temps défini, un signal sonore retentit.

11. FOUR - UTILISATION DES ACCESSOIRES

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

11.1 Installation des

accessoires Grille métallique : Faites glisser la grille entre les rails du support de grille. Plateau : Ne poussez pas le plateau jusqu'à la paroi arrière de la cavité du four. Cela empêcherait la chaleur de circuler autour de la plaque. Les aliments pourraient brûler, particulièrement sur la partie arrière de la plaque. FRANÇAIS 15Poussez le plateau ou le plat à rôtir entre les rails du support de grille choisi. Assurez-vous qu'ils ne touchent pas la paroi arrière du four.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité. La température et les temps de cuisson indiqués sont fournis uniquement à titre indicatif. Ils varient en fonction des recettes ainsi que de la qualité et de la quantité des ingrédients utilisés.

12.1 Informations générales

L'appareil dispose de quatre positions de grille. Comptez les positions de grille à partir du bas de l'appareil. L'appareil est doté d'un système spécial qui permet à l'air de circuler et qui recycle perpétuellement la vapeur. Dans cet environnement, ce système permet de cuisiner des plats tout en maintenant ceux-ci tendres à l'intérieur et croquants à l'extérieur. Le temps de cuisson et la consommation énergétique sont donc réduits au minimum. De l'humidité peut se déposer dans l'enceinte du four ou sur les panneaux en verre de la porte. Ce phénomène est normal. Veillez à reculer un peu lorsque vous ouvrez la porte de l'appareil en fonctionnement. Pour diminuer la condensation, faites fonctionner l'appareil 10 minutes avant d'enfourner vos aliments. Essuyez la vapeur après chaque utilisation de l'appareil. Ne placez jamais d'aluminium ou tout autre ustensile, plat et accessoire directement en contact avec la sole de votre four. Cela entraînerait une détérioration de l'émail et modifierait les résultats de cuisson.

Pour la première cuisson, utilisez la température inférieure. Le temps de cuisson peut être prolongé de 10 à 15 minutes, si vous cuisez des gâteaux sur plusieurs niveaux. Les gâteaux et petites pâtisseries placés à différentes hauteurs ne dorent pas toujours de manière homogène. S'ils ne dorent uniformément, il n'est pas nécessaire de modifier la température. Les différences s'atténuent en cours de cuisson. Les plateaux insérés dans le four peuvent se déformer en cours de cuisson. Une fois les plateaux refroidis, les déformations disparaissent.

12.3 Cuisson de gâteaux

N'ouvrez la porte du four qu'aux 3/4 du temps de cuisson défini. Si vous utilisez deux plaques de cuisson en même temps, laissez un niveau libre entre les deux.

12.4 Cuisson de viande et de

poisson Avant de couper la viande, laissez-la reposer pendant environ 15 minutes afin d'éviter que le jus ne s'écoule. Pour éviter qu'une trop grande quantité de fumée ne se forme dans le four, ajoutez de l'eau dans le plat à rôtir. Pour éviter que la fumée ne se condense, www.electrolux.com16ajoutez à nouveau de l'eau dans le plat à rôtir à chaque fois qu'il n'en contient plus.

12.5 Temps de cuisson

Le temps de cuisson varie selon le type d'aliment, sa consistance et son volume. Au départ, surveillez la cuisson lorsque vous cuisinez. Ainsi, vous trouverez les meilleurs réglages (fonction, temps de cuisson, etc.) pour vos ustensiles, vos recettes et les quantités lorsque vous utiliserez l'appareil.

12.6 Chauffage Haut/Bas

Plat Quantité (g) Températu‐ re (°C) Durée (min) Posi‐ tions des grilles Accessoires Gâteau plat

1 000 160 à 170 30 à 35 2 plateau de cuis‐ son Gâteau aux pommes à ba‐ se de levure 2 000 170 à 190 40 à 50 3 plateau de cuis‐ son Gâteau de lè‐ chefrite 1 500 160 à 170 45 à 55

2 plateau de cuis‐ son Poulet entier 1 350 200 à 220 60 à 70 2 grille métallique 1 plateau de cuis‐ son Demi-poulet 1 300 190 à 210 35 + 30 3 grille métallique 1 plateau de cuis‐ son Côtelettes de porc 600 190 à 210 30 à 35 3 Grille métallique 1 plateau de cuis‐ son Flan au four

800 230 à 250 10 à 15 2 plateau de cuis‐ son Gâteau farci à base de levu‐

1 200 170 à 180 25 à 35 2 plateau de cuis‐ son Pizza 1 000 200 à 220 25 à 35 2 plateau de cuis‐ son Gâteau au fro‐ mage 2 600 170 à 190 60 à 70 2 plateau de cuis‐ son Flan suisse aux pommes

1 900 200 à 220 30 à 40 1 plateau de cuis‐ son Gâteau de Noël

2 400 170 à 180 55 à 65

2 plateau de cuis‐ son FRANÇAIS 17Plat Quantité (g) Températu‐ re (°C) Durée (min) Posi‐ tions des grilles Accessoires Quiche lorrai‐

1 000 220 à 230 40 à 50 1 1 plaque ronde (diamètre : 26 cm) Pain paysan

750 + 750 180 à 200 60 à 70 1 2 plaques légè‐ res (longueur : 20 cm) Génoise rou‐ maine

600 + 600 160 à 170 40 à 50 2 2 plaques légè‐ res (longueur : 25 cm) sur le même niveau Génoise rou‐ maine tradition‐ nelle 600 + 600 160 à 170 30 à 40 2 2 plaques légè‐ res (longueur : 25 cm) sur le même niveau Petits pains le‐ vés

800 200 à 210 10 à 15 2 plateau de cuis‐ son Gâteau roulé

500 150 à 170 15 à 20 1 plateau de cuis‐ son Meringue 400 100 à 120 40 à 50 2 plateau de cuis‐ son Crumble

1 500 180 à 190 25 à 35 3 plateau de cuis‐ son Gâteau au beurre

600 180 à 200 20 à 25 2 plateau de cuis‐ son

Après avoir éteint l’appareil, laissez le gâteau dans le four pendant 7 minutes.

Préchauffez le four pendant 10 à 15 minutes.

Après avoir éteint l’appareil, laissez le gâteau dans le four pendant 10 minutes.

Réglez la température sur 250 °C et préchauffez le four pendant 18 minutes.

12.7 Chaleur tournante

Aliments Quantité (g) Températu‐ re (°C) Durée (min) Niveau de la grille Accessoires Gâteau plat

1 000 150 30 2 plateau de cuisson www.electrolux.com18Aliments Quantité (g) Températu‐ re (°C) Durée (min) Niveau de la grille Accessoires Gâteau plat

+ 1 000 155 40 1 + 3 plateau de cuisson Gâteau aux pommes à ba‐ se de levure 2 000 170 à 180 40 à 50 3 plateau de cuisson Gâteau de lè‐ chefrite 1 200 150 à 160 30 à 35

2 plateau de cuisson Poulet entier 1 400 180 55 2 grille métalli‐ que 1 plateau de cuisson Rôti de porc 800 170 à 180 45 à 50 2 grille métalli‐ que 1 plateau de cuisson Gâteau farci à base de levure 1 200 150 à 160 20 à 30 2 plateau de cuisson Pizza 1 000 + 1 000 200 à 210 30 à 40 1 + 3 plateau de cuisson Pizza 1 000 190 à 200 25 à 35 2 plateau de cuisson Gâteau au fro‐ mage 2 600 160 à 170 40 à 50 1 plateau de cuisson Flan suisse aux pommes

1 900 180 à 200 30 à 40 2 plateau de cuisson Gâteau de Noël

2 400 150 à 160 35 à 40

1 000 190 à 210 30 à 40 1 1 plaque ron‐ de (diamè‐ tre : 26 cm) Pain paysan

750 + 750 160 à 170 40 à 50 1 plateau de cuisson Génoise rou‐ maine

600 + 600 155 à 165 40 à 50 2 2 plaques lé‐ gères (lon‐ gueur : 25 cm) sur le même niveau FRANÇAIS 19Aliments Quantité (g) Températu‐ re (°C) Durée (min) Niveau de la grille Accessoires Génoise rou‐ maine tradition‐ nelle 600 + 600 150 à 160 30 à 40 2 2 plaques lé‐ gères (lon‐ gueur : 25 cm) sur le même niveau Petits pains le‐ vés

800 + 800 190 15 1 + 3 plateau de cuisson Gâteau roulé

500 150 à 160 15 à 20 3 plateau de cuisson Meringue 400 110 à 120 30 à 40 2 plateau de cuisson Meringue 400 + 400 110 à 120 45 à 55 1 + 3 plateau de cuisson Crumble 1 500 160 à 170 25 à 35 3 plateau de cuisson Génoise

600 150 à 160 25 à 35 2 plateau de cuisson Gâteau au beurre

600 + 600 160 à 170 25 à 35 1 + 3 plateau de cuisson

Après avoir éteint l’appareil, laissez le gâteau dans le four pendant 7 minutes.

Réglez la température sur 250 °C et préchauffez le four pendant 10 à 20 minutes.

12.8 Chaleur tournante humide

Plat Tempé‐ rature (°C) Durée (min) Posi‐ tions des grilles Accessoires Pain et pizza Petits pains 190 25 - 30 2 plateau de cuisson ou gril / plat à rôtir Petits pains 200 40 - 45 2 plateau de cuisson ou gril / plat à rôtir www.electrolux.com20Plat Tempé‐ rature (°C) Durée (min) Posi‐ tions des grilles Accessoires Pizza surgelée, 350

190 25 - 35 2 grille métallique Gâteaux sur un plateau de cuisson Gâteau roulé 180 20 - 30 2 plateau de cuisson ou gril / plat à rôtir Brownie 180 35 - 45 2 plateau de cuisson ou gril / plat à rôtir Gâteaux dans des moules Soufflé 210 35 - 45 2 six ramequins en céramique sur une grille métallique Fond de tarte en gé‐ noise 180 25 - 35 2 moule à tarte sur une grille mé‐ tallique Génoise/Gâteau Sa‐ voie 150 35 - 45 2 moule à gâteau sur une grille métallique Poisson Poisson en sachet 300 g 180 25 - 35 2 plateau de cuisson ou gril / plat à rôtir Poisson entier 200 g 180 25 - 35 2 plateau de cuisson ou gril / plat à rôtir Filets de poisson 300 g 180 30 - 40 2 plaque à pizza sur la grille mé‐ tallique Viande Viande en sachet, 250 g 200 35 - 45 2 plateau de cuisson ou gril / plat à rôtir Brochettes de vian‐ de, 500 g 200 30 - 40 2 plateau de cuisson ou gril / plat à rôtir Petites pâtisseries Cookies 170 25 - 35 2 plateau de cuisson ou gril / plat à rôtir Macarons 170 40 - 50 2 plateau de cuisson ou gril / plat à rôtir Madeleines, muffins 180 30 - 40 2 plateau de cuisson ou gril / plat à rôtir Biscuit salé 160 25 - 35 2 plateau de cuisson ou gril / plat à rôtir FRANÇAIS 21Plat Tempé‐ rature (°C) Durée (min) Posi‐ tions des grilles Accessoires Biscuits sablés 140 25 - 35 2 plateau de cuisson ou gril / plat à rôtir Tartelettes 170 20 - 30 2 plateau de cuisson ou gril / plat à rôtir Végétarien Mélange de légu‐ mes en sachet, 400 g 200 20 - 30 2 plateau de cuisson ou gril / plat à rôtir Omelettes 200 30 - 40 2 plaque à pizza sur la grille mé‐ tallique Légumes sur une plaque, 700 g 190 25 - 35 2 plateau de cuisson ou gril / plat à rôtir

12.9 Informations pour les organismes de contrôle

Aliments Fonction Tempé‐ rature (°C) Accessoires Niveau de la grille Durée (min) Petits gâteaux (16 par plateau) Chauffage Haut/Bas 160 Plateau de cuisson 3 20 - 30 Petits gâteaux (16 par plateau) Chaleur tour‐ nante 150 Plateau de cuisson 3 20 - 30 Tarte aux pommes (2 moules de 20 cm de diamètre, décalés en diago‐ nale) Chauffage Haut/Bas 190 grille métallique 1 65 - 75 Tarte aux pommes (2 moules de 20 cm de diamètre, décalés en diago‐ nale) Chaleur tour‐ nante 180 grille métallique 2 70 - 80 Génoise allégée Chauffage Haut/Bas 180 grille métallique 2 20 - 30 Génoise allégée Chaleur tour‐ nante 160 grille métallique 2 25 - 35 Biscuits sablés / tresses feuilletées Chauffage Haut/Bas 140 Plateau de cuisson 3 15 - 30 www.electrolux.com22Aliments Fonction Tempé‐ rature (°C) Accessoires Niveau de la grille Durée (min) Biscuits sablés / tresses feuilletées Chaleur tour‐ nante 140 Plateau de cuisson 3 20 - 30 Pain grillé

Gril max grille métallique 2 2 - 5 Viande de bœuf hachée

Gril max grille métallique 3 15 à 20 premiè‐ re face ; 15 à 20 seconde face

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

13.1 Remarques concernant le

nettoyage Nettoyez la façade du four avec un chiffon doux, de l’eau chaude et un produit de nettoyage non agressif. Pour le nettoyage des surfaces métalliques, utilisez un produit de nettoyage spécifique. Nettoyez l’intérieur du four après chaque utilisation. L’accumulation de graisse ou d’autres résidus alimentaires peut provoquer un incendie. Nettoyez tous les accessoires après chaque utilisation et laissez-les sécher. Utilisez un chiffon doux avec de l’eau chaude et un produit de nettoyage. Ne lavez pas les accessoires au lave- vaisselle . Nettoyez les taches tenaces avec un nettoyant spécial pour four. Ne nettoyez pas les accessoires anti- adhésifs et le avec un produit nettoyant abrasif ou des objets tranchants.

13.2 Fours en acier inoxydable

ou en aluminium Nettoyez la porte uniquement avec une éponge ou un chiffon humides. Séchez- la avec un chiffon doux. N'utilisez jamais de produits abrasifs ou acides ni d'éponges métalliques car ils peuvent endommager la surface du four. Nettoyez le bandeau de commande du four en observant ces mêmes recommandations.

13.3 Retrait des supports de

grille Pour nettoyer le four, retirez les supports de grille. ATTENTION! Soyez prudent lorsque vous retirez les supports de grille.

1. Écartez l'avant du support de grille

de la paroi latérale. FRANÇAIS 232. Écartez l'arrière du support de grille de la paroi latérale et retirez le support.

Réinstallez les accessoires que vous avez retirés en répétant cette procédure dans l'ordre inverse.

13.4 Retrait et installation des

panneaux de verre du four Vous pouvez retirer les panneaux de verre intérieurs pour les nettoyer. Le nombre de panneaux de verre varie selon les modèles. AVERTISSEMENT! Laissez la porte légèrement ouverte durant le nettoyage. Lorsque vous l'ouvrez entièrement, elle peut se refermer accidentellement et endommager l'appareil. AVERTISSEMENT! N'utilisez pas l'appareil sans les panneaux de verre.

1. Ouvrez la porte jusqu'à former un

angle d'environ 30°. La porte tient toute seule lorsqu'elle est légèrement ouverte. 30°

Saisissez les deux côtés du cache (B) situé sur l'arête supérieure de la porte et poussez-le vers l'intérieur pour permettre le déverrouillage du système de fermeture.

3. Retirez le cache de la porte en le

tirant vers l'avant. AVERTISSEMENT! Lorsque vous retirez les panneaux de verre, la porte du four a tendance à se refermer.

4. Maintenez le bord supérieur des

panneaux de verre de la porte, et retirez-les un par un.

5. Nettoyez le panneau de verre à l'eau

savonneuse. Séchez soigneusement le panneau de verre. Une fois le nettoyage terminé, remettez en place les panneaux de verre et la porte du four. Suivez les étapes ci- dessus dans l'ordre inverse. Installez d'abord le plus petit des panneaux, puis le plus grand. ATTENTION! Veillez à installer correctement le panneau de verre intérieur dans son logement. www.electrolux.com2413.5 Retrait du tiroir AVERTISSEMENT! Ne stockez pas d'objets inflammables (matériel de nettoyage, sacs en plastique, gants de cuisine, papier ou aérosols de nettoyage) dans le tiroir. Lors de l'utilisation du four, le tiroir devient très chaud. Risque d'incendie. Le tiroir situé sous le four peut être retiré pour pouvoir être nettoyé plus facilement.

1. Tirez le tiroir jusqu'à la butée.

2. Soulevez lentement le tiroir.

3. Sortez complètement le tiroir.

Pour réinstaller le tiroir, suivez les étapes ci-dessus dans l'ordre inverse.

13.6 Remplacement de

l'ampoule AVERTISSEMENT! Risque d'électrocution. L'éclairage peut être chaud.

2. Débranchez le four de l'alimentation

3. Placez un chiffon au fond de la

cavité. Éclairage arrière

1. Tournez le diffuseur en verre de

l’éclairage pour le retirer.

2. Nettoyez le diffuseur en verre.

3. Remplacez l’ampoule par une

ampoule halogène de 230 V, 25 W et résistant à une température de 300 °C.

4. Installez le diffuseur en verre.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

14.1 En cas d'anomalie de fonctionnement

Problème Cause possible Remède Vous ne pouvez pas faire fonctionner l'appareil. L'appareil n'est pas con‐ necté à une source d'ali‐ mentation électrique ou le branchement est incorrect. Vérifiez que l'appareil est correctement branché à une source d'alimentation électrique. Le fusible a disjoncté. Vérifiez que le fusible est bien la cause de l'anoma‐ lie. Si les fusibles disjonc‐ tent de manière répétée, faites appel à un électri‐ cien qualifié. FRANÇAIS 25Problème Cause possible Remède Vous ne pouvez pas allu‐ mer la table de cuisson ni la faire fonctionner. Le fusible a disjoncté. Allumez de nouveau la ta‐ ble de cuisson et réglez le niveau de cuisson en moins de 10 secondes. Il forno non scalda. Le four est éteint. Allumez le four. Les réglages nécessaires n'ont pas été effectués. Vérifiez que les réglages sont corrects. L'éclairage ne fonctionne pas. L'éclairage est défectueux. Remplacez l'ampoule. De la vapeur et de la con‐ densation se forment sur les aliments et dans la ca‐ vité du four. Vous avez laissé le plat au four trop longtemps. Ne laissez pas les plats dans le four pendant plus de 15 à 20 minutes après la fin de la cuisson. La cuisson des aliments est trop longue ou trop ra‐ pide. La température est trop basse ou trop élevée. Ajustez la température si nécessaire. Suivez les conseils du manuel d'utili‐ sation.

14.2 Données de maintenance

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Les informations à fournir au service après-vente figurent sur la plaque signalétique. La plaque signalétique se trouve sur l'encadrement avant de la cavité du four. Ne retirez pas la plaque signalétique de la cavité du four. Nous vous recommandons de noter ces informations ici : Modèle (MOD.) ......................................... Référence du produit (PNC) ......................................... Numéro de série (S.N.) .........................................

15. RENDEMENT ÉNERGÉTIQUE

15.1 Informations produits de la table de cuisson selon la norme

EU 66/2014 Identification du modèle FEH5KP104 Type de table de cuisson Table de cuisson sur cuisinière www.electrolux.com26Nombre de zones de cuis‐ son

Technologie de chauffage Foyer de cuisson électrique Diamètre des zones de cuis‐ son circulaires (Ø) Arrière gauche Arrière droite Avant droite Avant gauche 14,5 cm 18,0 cm 14,5 cm 18,0 cm Consomma‐ tion d'énergie selon la zone de cuisson (EC electric cooking) Arrière gauche Arrière droite Avant droite Avant gauche 192,0 Wh/kg 194,9 Wh/kg 192,0 Wh/kg 188,8 Wh/kg Consommation d'énergie de la table de cuisson (EC electric hob) 191,9 Wh/kg EN 60350-2 - Appareils de cuisson domestiques électriques - Partie 2 : Tables de cuisson - Méthodes de mesure des performances.

15.2 Table de cuisson -

Économie d'énergie Vous pouvez économiser de l'énergie au quotidien en suivant les conseils suivants.

• Si vous faites chauffer de l'eau, ne faites chauffer que la quantité dont vous avez réellement besoin.

• Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.

• Activez toujours la zone de cuisson après avoir posé le récipient dessus.

• Le fond du récipient doit avoir le même diamètre que la zone de cuisson.

• Placez les plus petits récipients sur les plus petites zones de cuisson.

• Posez directement le récipient au centre de la zone de cuisson.

• Vous pouvez utiliser la chaleur résiduelle pour conserver les aliments au chaud ou pour faire fondre.

15.3 Informations produit pour les fours et Fiche d’informations

produit* Nom du fournisseur Electrolux Identification du modèle FEH5KP104 943005372 Index d'efficacité énergétique 94.9 Classe d’efficacité énergétique A Consommation d'énergie avec charge standard et mode traditionnel 0,84 kWh/cycle FRANÇAIS 27Consommation d'énergie avec charge standard et mode air pulsé 0,75 kWh/cycle Nombre de cavités 1 Source de chaleur Électricité Volume 57 l Type de four Four dans une cuisinière autono‐

• Pour l’Union européenne conformément aux Règlements UE 65/2014 et 66/2014. Pour la République de Biélorussie conformément à STB 2478-2017, Annexe G ; STB 2477-2017, Annexes A et B. Pour l’Ukraine conformément à 568/32020. La classe d’efficacité énergétique n’est pas applicable pour la Russie. EN 60350-1 - Appareils de cuisson domestiques électriques - Partie 1 : Plages, fours, fours à vapeur et grils - Méthodes de mesure des performances.

15.4 Four - Économie d'énergie

Ce four est doté de caractéristiques qui vous permettent d'économiser de l'énergie lors de votre cuisine au quotidien. Lorsque le four est en marche, assurez- vous que la porte est bien fermée. Évitez d'ouvrir la porte trop souvent pendant la cuisson. Nettoyez régulièrement le joint de porte et assurez-vous qu’il est bien en place. Utilisez des plats en métal pour accroître les économies d'énergie. Dans la mesure du possible, ne préchauffez pas le four avant la cuisson. Lorsque vous préparez plusieurs plats à la fois, faites en sorte que les pauses entre les cuissons soient aussi courtes que possible. Cuisson avec ventilation Si possible, utilisez les fonctions de cuisson avec la ventilation pour économiser de l'énergie. Chaleur résiduelle Si la cuisson doit durer plus de 30 minutes, réduisez la température du four au minimum 3 à 10 minutes avant la fin de la cuisson. La chaleur résiduelle à l'intérieur du four poursuivra la cuisson. Utilisez la chaleur résiduelle pour réchauffer d'autres plats. Maintien des aliments au chaud Sélectionnez la température la plus basse possible pour utiliser la chaleur résiduelle et maintenir le repas au chaud. Chaleur tournante humide Fonction conçue pour économiser de l'énergie en cours de cuisson. Pour plus d'informations, reportez-vous aux fonctions du four au chapitre « Four - Utilisation quotidienne ». www.electrolux.com2816.

Garantie Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la mise en service au consommateur (documenté au moyen d’une facture, d’un bon de garantie ou d’un justificatif d’achat). Notre garantie couvre les frais de mains d’œuvres et de déplacement, ainsi que les pièces de rechange. Les conditions de garantie ne sont pas valables en cas d’intervention d’un tiers non autorisé, de l’emploi de pièces de rechange non originales, d’erreurs de maniement ou d’installation dues à l’inobser-vation du mode d’emploi, et pour des dommages causés par des influences extérieures ou de force majeure.

17. EN MATIÈRE DE PROTECTION DE

L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland Pour la Suisse: Où aller avec les appareils usagés ? Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS. La liste des centres de collecte officiels SENS est disponible sous www.erecycling.ch
