| Type de haut-parleur | Haut-parleur de bibliothèque |
| Réponse en fréquence | 46 Hz - 35 kHz |
| Impédance | 6 Ohms |
| Puissance nominale | 120 Watts |
| Dimensions (H x L x P) | 38.1 x 23.5 x 30.5 cm |
| Poids | 6.5 kg |
| Matériaux | Boîtier en MDF avec finition en vinyle |
| Connectivité | Bornes à vis pour câbles de haut-parleur |
| Utilisation recommandée | Écoute de musique, home cinéma |
| Entretien | Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs |
| Sécurité | Éviter l'exposition à l'humidité, ne pas surcharger les haut-parleurs |
| Garantie | 2 ans |
FOIRE AUX QUESTIONS - Debut B6 ELAC
Questions des utilisateurs sur Debut B6 ELAC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice Debut B6 - ELAC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Debut B6 de la marque ELAC.
MODE D'EMPLOI Debut B6 ELAC
Instructions de sécurité
1. Informations générales
• Veuillez lire et suivre les instructions de sécurité.
- Conservez-les pour référence future.
- Observez tous les avertissements inscrits sur le haut-parleur et dans le manuel. Veuillez vous assurer que le haut-parleur est exempt de dommage avant l'utilisation. Le haut-parleur doit fonctionner parfaitement. Les pièces endommagées peuvent causer des blessures.
2. Utilisez uniquement tel qu'Indiqué
- Connectez le(s) haut-parleur(s) conformément aux instructions du manuel.
- Plusieurs haut-parleurs ELAC sont équipés avec des pieds antidérapants et/ou des crampons. Ils sont fourmis uniquement pour niveler le haut-parleur. Pour niveler sur le plancher, dévissez les crampons ou l e pied antidérapant de 2 à 3 tours du filage. Le haut-parleur doit toujours être dans un parfait alignement vertical: la stabilité du haut-parleur ne doit pas être compromise en utilisant les crampons ou le pied antidérapant et faire tomber le haut-parleur.
3. Endroit
• Installez les haut-parleurs uniquement sur une surface plane
• Ne les placez pas dans des endroits qui sont :
• Directement au soleil
- Très humides
- Sujets aux vibrations
• Exceptionnellement chaud ou froid
- Prés de téléviseurs CRT (les haut-parleurs n'ont pas de blindage magnétique et cela pourrait causer des problèmes de couleurs avec une télé CRT)
4. Surcharge
Une surcharge extrême de l'appareil due à un volume très élevé peut causer des dommages aux composantes individuelles. Dû au danger potentiel, vous ne devez jamais laisser les haut-parleurs dans des conditions de surcharge extrême sans surveillance.
5. Entretien
DANGER! N'ouvrez pas l'enceinte car les composantes et les conducteurs peuvent être sous tension! L'entretien doit être effectué uniquement par un personnel qualifié.
L'entretien est nécessaire lorsque le haut-parleur a été endommagé de telle sorte : un dommage au câble d'alimentation ou à la fiche qui sont inclus, lorsqu'un liquide a été renversé, que des objets sont tombés sur le haut-parleur, qu'il a été exposé à la pluie ou à la moisissure, qu'il ne fonctionne pas normalement ou a été échappé. Pour réduire le risque de choc électrique, n'ouvrez-pas le haut-parleur. L'entretien doit être effectué uniquement par un personnel qualifié.
6. Nettoyage
NOTE: Nettoyez uniquement avec un linge doux et lisse ou avec une brosse à épousseter. N'utilisez pas de produits de récurage, d'alcool, du benzène, du poli à meuble ou d'autres produits de nettoyage! Les meubles modernes sont souvent recouverts de plusieurs couches de verni et de plastique et peuvent être traités avec des produits chimiques. Certains de ces produits contiennent des substances qui endommagent et amolissent le pied de caoutchouc. Par conséquent, nous vous conseillons de placer un matelas antidérapant sous le(s) haut-parleur(s).
7. Volume
PRÉCAUTION! Un volume élevé et continu peut causer des dommages sévères à votre ouïe. Veuillez écouter de manière responsable.
8. Recyclage
L'emballage est fait de matériaux recyclables. Disposez de manière écologique. Ne jetez pas le(s) haut-parleur(s) dans les poubelles normales, à la fin de leur utilité. Le haut-parleur doit être recycle conformément aux lois locales. Informez-vous auprès de votre autorité locale concernant le recyclage car l'appareil comporte des matériaux bruts précieux. Désassemblez le(s) haut-parleur(s) avant de disposer.
Philosophie
Merci d'avoir acheté ce produit ELAC.
Depuis ses débuts (1926), ELAC a toujours aspiré à la meilleure qualité.
Vos nouveaux haut-parleurs ELAC sont construits selon les plus hautes normes de l'industrie en utilisant les composantes de la plus grande qualité, soigneusement fabriqués pour produire un son de qualité supérieure. Ils sont développés par un groupe d'individus passionnés voués à vous offrir un niveau de son de qualité supérieure à la maison. Bonne écoute!
Avant d'utiliser
Évitez les dommages aux haut-parleurs et aux autres composantes :
- Sortez soigneusement les haut-parleurs de l'emballage pour éviter de les endommager.
• Utilisez des câbles de calibre approprié (calibre 18 minimal pour une distance de 25 pieds). - Assurez-vous de la bonne polarité de connexion des câbles. La plupart des câbles de haut-parleur(s) sont codé s pour faciliter le processus. Assurez-vous que la connexion positive (rouge) sur la borne de l'amplificateur soit connectée à la borne positive (rouge) sur vos haut-parleurs. Dénudez environ 1/2 po d'isolation à l'extrémité du câble du haut-parleur, tordez les fils nus et insérez-les dans la borne de raccordement.
• Assurez-vous que votre équipement soit éteint avant de connecter les haut-parleurs.
• Assurez-vous que les câbles positif et négatif ne se touchent pas une fois connectés aux bornes du haut-parleur
Installation et retrait des grilles
Si désiré, les grilles en filet de vos haut-parleurs Debut sont conçues pour être enlevées. Pour les enlever, tenez le haut ou le bas des bords de la grille près des points de montage et tirez délicatement. Pour replacer la grille, alignez les chevilles sur le haut-parleur avec les trous sur la grille et pressez délicatement.
IMPORTANTI

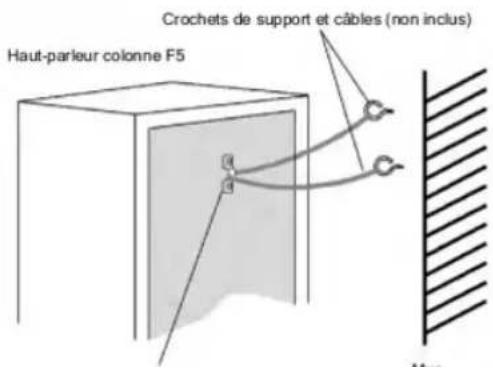

Pince de sécurité des haut-parleurs colonne ELAC F5/F6
Les haut-parleurs colonne ELAC F5/F6 comportent une pince de sécurité intégrée à l'arrière de l'enceinte pour les fixer au mur et pour éviter une chute. Utilisez des crochets de support (non inclus) vissés dans le mur et passez un câble de la taille appropriée (non inclus) autour du crochet et à travers la pince de sécurité. Testez pour vous assurer que les crochets de montage et le câble pourront éviter la chute du haut-parleur.

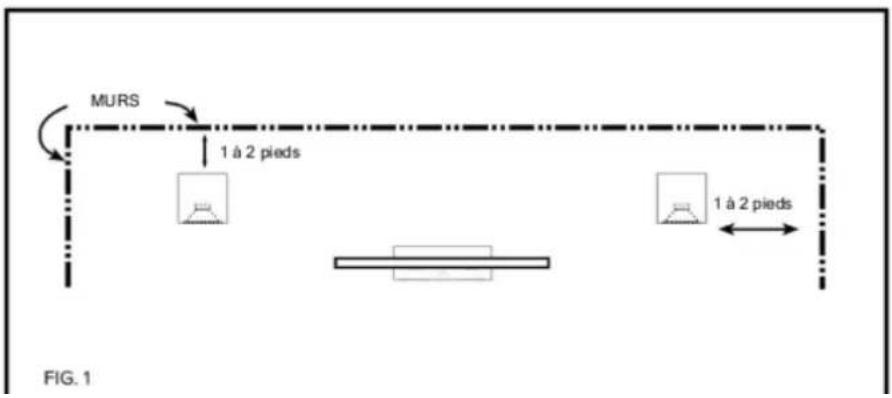

Emplacement du haut-parleur
Obtenez la performance maximale et un son de qualité optimale de vos haut-parleurs ELAC Debut en installant votre haut-parleur au le emplacement possible. Comme chaque pièce est différente, utilisez les lignes directrices suivantes pour configurer vos haut-parleurs pour une pièce en particulier. Il n'y a pas de règles parfaites ou de limites dans la détermination du meilleur emplacement mais les suggestions suivantes vous aideront à optimiser les résultats. N'oubliez pas que le meilleur emplacement pour le son est ce qui sonne le mieux à vos oreilles, alors n'hésitez pas à ajuster l'emplacement et la directivité des haut-parleurs.

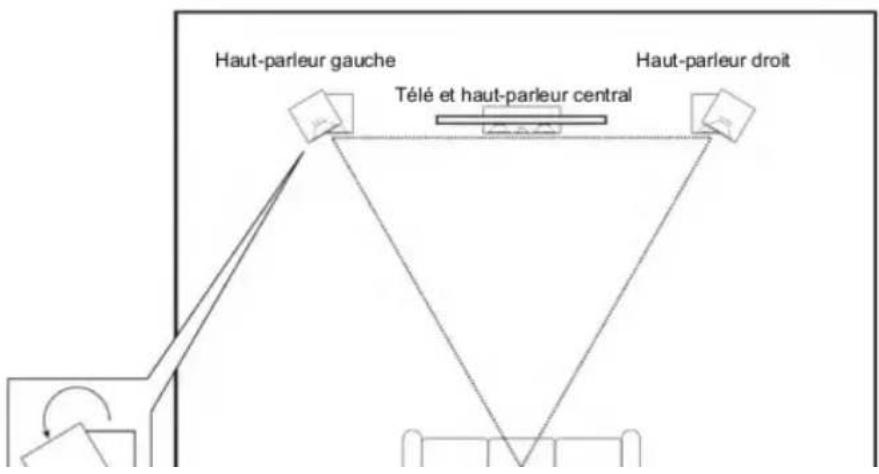

Configuration stéréo
- Pour obtenir les meilleurs résultats, l'image stéréo et le son les plus réalistes, placez les

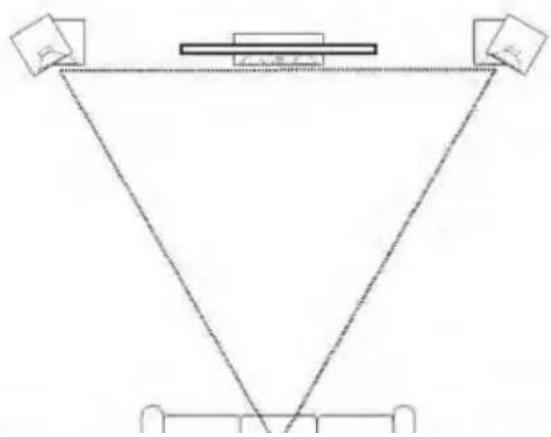

haut-parleurs dans une configuration de triangle équilibré (fig. 2), créé entre vos haut-parleurs et votre position d'écoute favorite. Cette configuration crée la performance d'image optimale. - Si vous croyez que votre B4/B5/B6 ou que vos haut-parleurs F5/F6 gauche et droite sont trop éloigné s, rapprochez l'angle (faltes un essai) vers la position d'écoute pour obtenir une image plus centrée.
Réglage du son ambiophonique
Que vous utilisiez les haut-parleurs B4/B5/B6 pour bibliothèque ou le F5/F6 colonne pour un réglage ambiophonique 5.1, évitez de placer les enceintes satellites vers votre position d'écoute. Les enceintes satellites doivent être réparties, éloignées des haut-parleurs avant. De plus, élevez les haut-parleurs à la même hauteur ou légèrement plus haut que les haut-parleurs avant pour un champ acoustique plus enveloppant. Comme pour les haut-parleurs avant, vous devrez expérimenter différents positionnement en dirigeant les enceintes satellites amière vers la zone d'écoute.
| BS | BS | FS | FS | CS | |
| Type d'enceinte | Bass-reflex, 2 voies | Bass-reflex, 2 voies | Bass-reflex, 3 voies | Bass-reflex, 3 voies | Bass-reflex, 2 voies |
| Course de résonnance | 46 Hz - 20 000 Hz | 44 Hz - 20 000 Hz | 42Hz - 20 000 Hz | 39Hz - 20 000 Hz | 48 Hz - 20 000 Hz |
| Impédance nominale | 6 Ohms | 6 Ohms | 6 Ohms | 6 Ohms | 6 Ohms |
| Sensibilité | 85 db @ 2,83 v/tm | 87 db @ 2,83 v/tm | 86 db @ 2,83 v/tm | 87 db @ 2,83 v/tm | 87 db @ 2,83 v/tm |
| Fréquence de croisement | 3 000 Hz | 3 000 Hz | 100 Hz/30 00Hz | 100 Hz/30 00Hz | 3000 Hz |
| Alimentation maximais | 120 Watts | 120 Watts | 140 Watts | 150 Watts | 120 Watts |
| Haut-parleur d'algus | Dôme en tissue del po | Dôme en tissue del po | Dôme en tissue del po | Dôme en tissue del po | Dôme en tissue del po |
| Haut-parleur de graves | Fibre aramide de 5,25 po | Fibre aramide de 5,25 po | Fibre aramide de 5,25 po | Fibre aramide de 6,5 po | Fibre aramide de 5,25 po |
| Encointe | CARB2 classé MDF | CARB2 classé MDF | CARB2 classé MDF | CARB2 classé MDF | CARB2 classé MDF |
| Fini de l'enceinte | Vinyle brossé noir Black | Vinyle brossé noir Black | Vinyle brossé noir Black | Vinyle brossé noir Black | Vinyle brossé noir Black |
| Port | Double face évasée | Double face évasée | 3 x Double face évasée | 3 x Double face évasée | Double face évasée |
| Bornes de raccordement | Métal, 5 voies | Métal, 5 voies | Métal, 5 voies | Métal, 5 voies | Métal, 5 voies |
| Dimensions (L x H x P) | 7,87 x 12,75 x 8,75 po | 8,5 x 14 x 10 po | 7,87 x 38 x 8,75 po | 8,5 x 43 x 10 po | 18,75 x 7,87 x 8,75 po |
| B4 | |||||
| Type d'enceinte | Bass-reflex, 2 voies | ||||
| Course de résonnance | 48 Hz - 20 000 Hz | ||||
| Impédance nominale | 6 Ohms | ||||
| Sensibilité | 84.5 db @ 2,83 v/tm | ||||
| Fréquence de croisement | 2500 Hz | ||||
| Alimentation maximais | 80 Watts | ||||
| Haut-parleur d'algus | Dôme en tissue del po | ||||
| Haut-parleur de graves | Fibre aramide de 4 po | ||||
| Encante | CARB2 classé MDF | ||||
| Fini de l'enceinte | Vinyle brossé noir Black | ||||
| Port | Double face évasée | ||||
| Bornes de raccordement | Métal, 5 voies | ||||
ELAC Americas LLC.
Garantie de limitation de responsabilité de l'Amérique du Nord
Haut-parleurs passifs (sans amplificateur intégré)
ELAC Americas LLC. garantit à l'acheteur original que ce produit est exempt de tout défaut de matériel et de fabrication pendant une période de 3 (trois) ans à compter de la date d'achat originale. Pendant cette période, la réparation ou les pièces de remplacement seront sans frais pour l'acheteur original (voir les limitations ci-dessous). L'expédition de la résidence, aller-retour, au centre de réparation sera aux frais de l'acheteur original.
Limitations
- La garantie commence à la date de l'achat original chez un distributeur autorisé de ELAC Americas LLC.
- Le produit est garanti si utilisé uniquement pour les applications résidentielles dans les limites de puissance nominale spécifiées dans ce manuel. L'utilisation commerciale de ce produit n'est pas garantie.
- Un produit qui a été modifié ou altéré de quelque manière n'est pas garanti.
- Un produit qui a été mal utilisé ou utilisé avec un équipement défectueux n'est pas garanti.
- Des produits avec des numéros de série effacés ou enlevés n'est pas garanti.
Si un entretien ou une réparation est nécessaire
Si un entretien ou une réparation est nécessaire, veuillez contacter ELAC America au 714 252-8843 ou à service@elac.com pour obtenir les instructions. Vous devrez fournir une preuve d'achat (reçu d'achat originale ou copie). L'expédition de la résidence, aller-retour, au centre de réparation sera aux
