MODE D'EMPLOI VL500 NILFISK

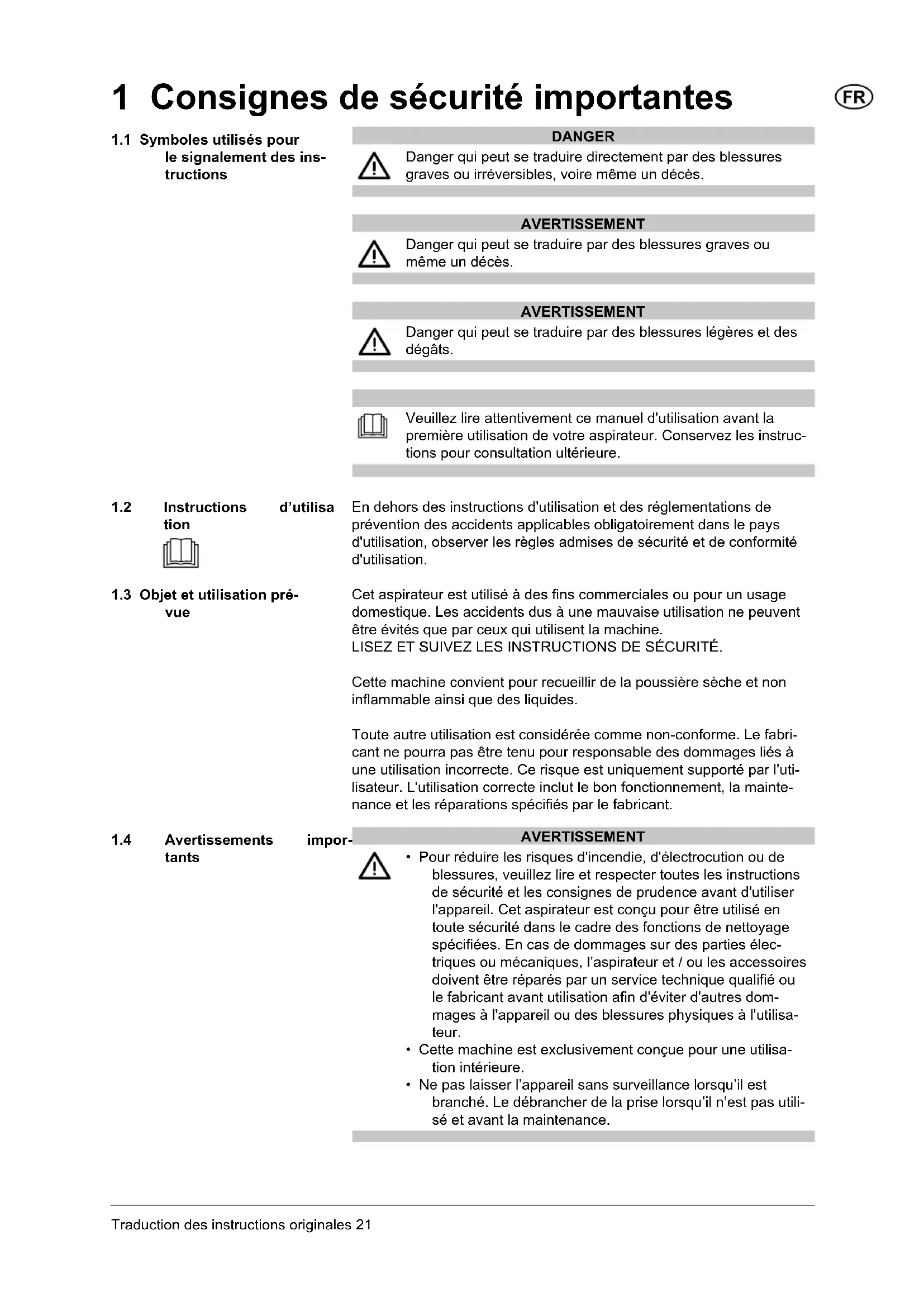

1 Consignes de sécurité importantes
1.1 Symboles utilisés pour le signalement des instructions
DANGER
Danger qui peut se traduire directement par des blessures graves ou irréversibles, voire même un décès.
AVERTISSEMENT
Danger qui peut se traduire par des blessures graves ou même un décès.
AVERTISSEMENT
Danger qui peut se traduire par des blessures légères et des dégâts.
Veuillez lire attentivement ce manuel d'utilisation avant la première utilisation de votre aspirateur. Conservez les instructions pour consultation ultérieure.
1.2 Instructions d'utilisation
En dehors des instructions d'utilisation et des réglementations de prévention des accidents applicables obligatoirement dans le pays d'utilisation, observer les règles admises de sécurité et de conformité d'utilisation.
1.3 Objet et utilisation pré- vue
Cet aspirateur est utilisé à des fins commerciales ou pour un usage domestique. Les accidents dus à une mauvaise utilisation ne peuvent être évités que par ceux qui utilisent la machine.
LISEZ ET SUIVEZ LES INSTRUCTIONS DE SÉCURITÉ.
Cette machine convient pour recueillir de la poussière sèche et non inflammable ainsi que des liquides.
Toute autre utilisation est considérée comme non-conforme. Le fabricant ne pourra pas être tenu pour responsable des dommages liés à une utilisation incorrecte. Ce risque est uniquement supporté par l'utilisateur. L'utilisation correcte inclut le bon fonctionnement, la maintenance et les réparations spécifiés par le fabricant.
1.4 Avertissements importants
AVERTISSEMENT
- Pour réduire les risques d'incendie, d'électrocution ou de blessures, veuillez lire et respecter toutes les instructions de sécurité et les consignes de prudence avant d'utiliser l'appareil. Cet aspirateur est conçu pour être utilisé en toute sécurité dans le cadre des fonctions de nettoyage spécifiées. En cas de dommages sur des parties électriques ou mécaniques, l'aspirateur et / ou les accessoires doivent être réparés par un service technique qualifié ou le fabricant avant utilisation afin d'éviter d'autres dommages à l'appareil ou des blessures physiques à l'utilisateur.
- Cette machine est exclusivement conçue pour une utilisation intérieure.
- Ne pas laisser l'appareil sans surveillance lorsqu'il est branché. Le débrancher de la prise lorsqu'il n'est pas utilisé et avant la maintenance.
AVERTISSEMENT
- Ne pas utiliser l'appareil si le cordon ou la fiche d'alimentation électrique est endommagé. Pour le débrancher, saisissez la fiche et pas le cordon. Éviter de manipuler la fiche ou l'aspirateur avec des mains mouillées. Éteindre toutes les commandes avant de débrancher l'appareil.
- Ne pas tirer ou transporter par le cordon, ne pas utiliser le cordon comme une poignée, ne pas écraser le cordon sous une porte, ne pas tirer le cordon autour de bords ou coins tranchants. Ne pas faire rouler l'aspirateur sur le cordon. Éloigner le cordon des surfaces chauffées.
- Tenez les cheveux, les vêtements amples, et les parties du corps à distance des orifices ou des parties mobiles. Ne pas insérer d'objets dans les ouvertures ou ne pas utiliser avec les ouvertures bloquées. Veillez à ce que les ouvertures ne soient jamais obstruées par de la poussière, de la peluche, des cheveux ou quoi que ce soit risquant de réduire le flux d'air.
- Cet appareil n'est pas adapté pour ramasser des poussières dangereuses.
- Ne pas se servir de la machine pour ramasser des liquides inflammables ou combustibles, comme de l'essence, et ne pas l'utiliser dans un environnement dans lequel de tels liquides pourraient être présents.
- N'aspirez rien qui soit en train de fumer ou de brûler (par ex. cigarettes, allumettes ou cendres chaudes).
- L'appareil peut être utilisé par des enfants de 8 ans et plus et par des personnes à capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, s'ils ont été formés et sont surveillés dans l'utilisation de l'aspirateur en toute sécurité et s'ils comprennent les risques encourus.
- Les enfants devront être surveillés pour faire en sorte qu'ils ne jouent pas avec l'appareil.
- Il ne faut pas confier le nettoyage et la maintenance « utilisateur » à des enfants sans surveillance.
- Le nettoyage des escaliers requiert une attention toute particulière.
- Ne pas utiliser l'appareil s'il n'est pas équipé de filtres.
- Si l'aspirateur ne fonctionne pas correctement, a fait l'objet d'une chute, a été endommagé, laissé en plein air ou immergé, le retourner dans un centre technique ou chez un distributeur.
- En cas de production de mousse ou de sortie de liquide de la machine, arrêtez immédiatement l'aspirateur.
1.5 Appareils à double isolation
AVERTISSEMENT
- L'appareil ne doit pas servir à d'autres applications que celles décrites dans ce mode d'emploi et uniquement avec les accessoires recommandés par le fabricant.
- AVANT DE BRANCHER VOTRE ASPIRATEUR, vérifiez que la tension nominale indiquée sur la plaque signalétique de l'aspirateur correspond à la tension disponible (avec une marge de 10 %).
- Cet appareil est fourni avec une double isolation. Utilisez uniquement des pièces de rechange identiques. Voir les instructions pour l'entretien des appareils à double isolation.
Un appareil à double isolation est pourvu de deux systèmes d'isolation au lieu de la mise à la terre. Un produit à double isolation n'est pourvu d'aucun moyen de mise à la terre et aucun moyen de mise à la terre ne devrait être ajouté à l'appareil. L'entretien d'un appareil à double isolation demande un grand soin et une connaissance du système et devrait être effectué seulement par des techniciens qualifiés. Les pièces de rechange pour un appareil à double isolation doivent être identiques aux pièces à remplacer. Un appareil à double isolation est marqué par les mots « DOUBLE ISOLATION ». Le symbole (un carré dans un carré) peut aussi être utilisé sur le produit.
La machine est équipée d'un cordon spécialement conçu qui, si endommagé, doit être remplacé par un cordon du même type. Il est disponible dans les centres de service et les distributeurs agréés et doit être installé par un personnel qualifié.
AVERTISSEMENT
- L'aspirateur à sec doit toujours avoir le filtre de sac monté sur l'appareil. L'aspirateur humide doit toujours avoir le filtre à cartouche, le filtre à tamis mouillé et le système de flotteur monté dans la machine pendant les deux aspirations HUMIDE ET À SEC.
Veuillez remarquer également que le facteur de remplissage sur le réservoir peut varier lorsque vous utilisez un filtre de sac pendant les opérations d'aspiration humide.
- Nettoyez régulièrement le limiteur de niveau d'eau et vérifiez s'il présente des signes de dégâts.
- Cette machine doit exclusivement être entreposée à l'intérieur de locaux.
2 Commande / Fonctionnement
2.1 Mise en marche et fonctionnement de la machine
Vérifiez que l'interrupteur électrique est coupé (en position 0). Vérifiez que les bons filtres sont installés sur la machine. Connectez ensuite le flexible d'aspiration à l'entrée d'aspiration de la machine en poussant le flexible dans l'entrée jusqu'à ce qu'il soit parfaitement fixé. Connectez ensuite les deux tubes avec la poignée du flexible. Tournez les tubes afin de vous assurer qu'ils sont bien installés. Fixez une buse sur le tube. La buse doit être adaptée au type de matériau à aspirer. Branchez la prise dans une prise murale. Placez l'interrupteur électrique sur la position 1 afin de démarrer le moteur. Certains modèles possèdent deux moteurs/ventilateurs ou deux interrupteurs électriques (un pour chaque moteur).
2.2 Réglage de la poignée :
VL500 - 55
VL500 - 75
EDF
La poignée peut être réglée à la hauteur de travail souhaitée. Commencez par desserrer les deux supports de verrouillage qui se trouvent de chaque côté de la poignée. Réglez ensuite la poignée en la faisant glisser vers le haut ou le bas jusqu'à ce que vous trouviez le bon angle de travail. Resserrez les deux supports de verrouillage afin de sécuriser la poignée.
2.3 Avant l'aspiration humide
AVERTISSEMENT
La machine est équipée d'un flotteur qui interrompt immédiatement le flux d'air à travers la machine lorsque le niveau maximum de liquide est atteint. N'aspirez jamais de liquides sans avoir placé le corps flottant dans l'aspirateur au préalable.
Vérification : Desserrez la languette qui se trouve à l'avant de la partie supérieure contenant le moteur. Ouvrez ensuite la partie supérieure contenant le moteur. Vérifiez que le panier et la soupape du flotteur sont fixés sur la plaque du filtre.
Réassemblage : Replacez la partie supérieure contenant le moteur sur le réservoir. Serrez ensuite la languette afin que la partie supérieure contenant le moteur soit fixée correctement. Utilisez toujours un agent chimique anti-moussant lorsque vous aspirez de l'eau contenant des détergents moussants.
Utilisez un agent anti-moussant recommandé par le fabricant du détergent.
Aspiration humide de mousse : si votre machine est équipée de deux moteurs, utilisez uniquement un moteur afin de prévenir la formation d'une quantité de mousse importante et de tenir ainsi compte du niveau de remplissage du réservoir.
2.4 Aspiration humide
La machine est équipée d'un corps flottant qui interrompt immédiatement le flux d'air à travers la machine lorsque le niveau maximum de liquide est atteint. Le bruit émis par le moteur changera de façon notable et vous remarquerez une réduction de la puissance d'aspiration. Lorsque cela se produit, coupez la machine. Débranchez ensuite la machine.
2.5 Vidange du réservoir après une aspiration humide
Débranchez l'aspirateur avant de procéder à la vidange du réservoir. Videz et nettoyez toujours le réservoir et le flotteur après avoir aspiré des liquides. N'aspirez jamais de liquides sans avoir installé le flotteur et le(s) filtre(s) dans la machine au préalable.
2.6 Vidange : VL500 35 I
Retirez la languette avant en poussant les parties inférieures vers l'extérieur de sorte à dégager la partie supérieure contenant le moteur. Ouvrez la partie supérieure contenant le moteur et soulevez-la. Retirez le flotteur et le(s) filtre(s) de l'aspirateur.
Déconnectez le flexible de l'entrée en tirant sur ce dernier. Procédez à la vidange en inclinant le réservoir vers l'arrière et versez les liquides collectés dans une bouche d'évacuation ou un dispositif similaire. Essuyez la soupape et le panier du flotteur avec un chiffon humide avant de réinstaller la partie supérieure contenant le moteur sur le réservoir.
Replacez le(s) filtre(s) et la partie supérieure contenant le moteur sur le réservoir. Sécurisez le moteur à l'aide de la languette avant.
2.7 Vidange : VL500 55/75 I
Tuyau d'évacuation : le VL500 est équipé d'un tuyau d'évacuation. Détachez le tuyau d'évacuation de son support en poussant le tuyau vers le bas. Placez l'extrémité du tuyau d'évacuation près d'une bouche d'évacuation puis retirez le bouchon de l'extrémité du tuyau. La pression naturelle videra le réservoir de liquides.
Vidange au départ de l'orifice du réservoir : retirez le bouchon en caoutchouc qui se trouve à l'arrière du réservoir. Le tuyau d'évacuation doit être installé pour procéder à la vidange du réservoir. D'une main, saisissez la poignée qui se trouve sur la partie inférieure du réservoir et relâchez le verrou. Afin de prévenir tout mouvement du chariot, placez un pied sur la partie basse du chariot. Inclinez ensuite le réservoir vers l'arrière et versez les liquides collectés dans une bouche d'évacuation ou un dispositif similaire.
Ouvrez la partie supérieure contenant le moteur et essuyez la soupape et le panier du flotteur avec un chiffon humide.
Refixez la partie supérieure contenant le moteur sur le réservoir. Sécurisez la languette avant.
AVERTISSEMENT
Veillez à ne pas vous coincer les mains, doigts, etc. dans le mécanisme lors de la vidange du réservoir.
2.8 Vidange du réservoir après une aspiration à sec
Débranchez la prise avant de procéder à une vidange du réservoir après une aspiration à sec. Contrôlez régulièrement les filtres et le sac à poussière. Retirez la languette en la poussant vers l'extérieur de sorte à dégager la partie supérieure contenant le moteur. Retirez la partie supérieure contenant le moteur du réservoir.
Filtre à cartouche : Pour nettoyer le filtre, vous pouvez le secouer, le brosser ou le laver. Attendez qu'il soit entièrement sec avant de le réutiliser. Contrôlez le filtre moteur et remplacez-le s'il est bouché.
Filtre de sac :attrapez le filtre de sac et retirez-le du réservoir. Se-couez le filtre afin d'éliminer toute la poussière.
Sac à poussière : contrôlez le sac afin de vous assurer du niveau de remplissage. Le cas échéant, remplacez le sac à poussière. Retirez l'ancien sac. Le nouveau sac est installé en plaçant l'élément en carton avec membrane en caoutchouc sur l'entrée d'aspiration. Veillez à ce que la membrane en caoutc houc ait bien été glissée sur l'élévation de l'entrée d'aspiration.
Après vidange : refixez la partie supérieure contenant le moteur sur le réservoir. Sécurisez-la à l'aide de la languette
avant. N'aspirez jamais un matériau sec sans avoir placé le filtre à cartouche ou le filtre de sac et le sac à poussière dans la machine au préalable. La puissance d'aspiration de l'aspirateur est définie par la taille et la qualité du filtre et du sac à poussière. C'est pourquoi nous vous recommandons d'utiliser uniquement des filtres et sacs à poussière d'origine.
3 Maintenance
3.1 Maintenance du flotteur
Débranchez la prise avant d'effectuer une maintenance. Videz et nettoyez toujours le réservoir et le flotteur après avoir aspiré des liquides. Retirez la languette avant en la poussant vers l'extérieur de sorte à dégager la partie supérieure contenant le moteur. Retirez la partie supérieure contenant le moteur du réservoir. Desserrez le panier du flotteur en le tournant vers la gauche. Retirez l'intégralité du flotteur de la partie supérieure contenant le moteur. Un filtre se trouve devant l'entrée du moteur. Contrôlez ce filtre moteur. Remplacez-le par un nouveau filtre s'il est bouché. Essuyez la soupape et le panier du flotteur avec un chiffon humide avant de réinstaller la partie supérieure contenant le moteur sur le réservoir. Réinstallez la soupape du flotteur dans le panier du flotteur. Vérifiez que la surface scellée de la soupape du flotteur est bien tournée vers le haut en direction de la partie supérieure contenant le moteur. Pour remonter le panier du flotteur, alignez la flèche du panier avec la flèche. Fixez ensuite le panier du flotteur en le tournant vers la droite.
3.2 Maintenance
Retirez le câble d'alimentation de la prise de courant pendant la maintenance. Avant d'utiliser l'aspirateur, veillez à ce que la tension affichée sur la plaque signalétique corresponde à la tension de l'alimentation secteur.
Ces spécifications et détails sont susceptibles d'être modifiés sans préavis. Les accessoires indiqués dans les images peuvent varier selon les modèles.
Toujours conserver l'aspirateur dans un endroit au sec. L'aspirateur est conçu pour une utilisation intensive et continue. Les filtres à poussière doit être changés en fonction du nombre d'heures de fonctionnement. Nettoyez le réservoir avec un chiffon sec et pulvérisez une petite quantité de vernis afin de le garder propre.
Pour plus de détails sur le service après-vente, contactez votre distributeur.
4 Après utilisation de l'aspirateur
4.1 Après utilisation
Débranchez la prise lorsque vous n'utilisez pas la machine. Enroulez le cordon en commençant au niveau de la machine. Le cordon peut être enroulé autour de la poignée/des crochets situés sur la partie supérieure contenant le moteur ou sur le réservoir. Certains modèles sont équipés d'emplacement de rangement destinés aux accessoires.
4.2 Transport
- Avant de transporter le réservoir à saletés, fermez tous les verrouillages.
- Le cas échéant, retirez la partie supérieure contenant le moteur/le réservoir du chariot (VL500 55/75).
- N'inclinez pas l'aspirateur si le réservoir à saletés contient des liquides.
- N'utilisez pas de crochet de grue pour soulever l'aspirateur.
4.3 Entreposage
Entreposez l'appareil dans un endroit sec et protégé du gel.
4.4 Garantie
En ce qui concerne la garantie, nos conditions générales de vente sont applicables.
Les modifications non autorisées apportées à l'appareil, l'utilisation de brosses incorrectes et l'utilisation de l'appareil à des fins autres que celles décrites exemptent le fabricant de toute responsabilité quant au dommage qui en découle.
4.5 Recyclage de l'aspirateur
Mettre l'ancien aspirateur hors d'état de fonctionner.
- Débrancher l'aspirateur.
- Couper le cordon d'alimentation.
- Ne pas jeter les appareils électriques avec les déchets domestiques.
Le symbole de poubelle barrée apposé sur certains équipements indique que ces équipements électriques et électroniques usagés ne doivent pas être mis au rebut avec les dé- chets ménagers non triés. Pour éviter des effets négatifs sur la santé humaine et l'environnement, l'équipement doit être collecté séparément dans les points de collecte désignés.
Les utilisateurs d'équipements électroménagers et électroniques doivent utiliser les systèmes de collecte municipaux. Veuillez noter que les équipements électriques et électroniques à usage commercial ne doivent pas être éliminés via les systèmes de collecte municipaux. C'est avec plaisir que nous vous informerons au sujet des options d'élimination appropriées.
Spécifications
| VL500 35 VL | 500 55/751 moteur | VL500 55/752 moteurs | VL500 35 VL | 500 55/751 moteur | VL500 55/752 moteurs | VL500 35 VL | 500 55/751 moteur |
| Tension autorisée, V 220-240 V 220-240 V 220-240 V 220-240 V 220-240 V 220-240 V 220-240 V 220-240 V 220-240 V 220-240 V 220-240 V 220-240 |
| Puissance PIEC W 1 250 | 1 250 2 400 | 1 100 1 100 2 000 | 1 250 | | | | | | 1 200 |
| Niveau de protection (humidité, poussières) | | IP24 IP24 | IP24 IP24 IP24 | IP24 IP24 IP24 | | | | | |
| Classe de protection (électrique) | | II □ | II □ II II | II II II □ | □ | □ | □ | □ | □ |
| Débit d'air | litres/s | 48 | 48 | 72 | 45 | 40 | 64 | 48 | 42 |
| Vide | kPa | 20 | 20 | 21 | 20 | 18 | 19 | 20 | 18 |
| Puissance d'aspiration | W | 250 | 250 | 390 | 220 | 170 | 340 | 250 | 200 |
| Pression acoustique CEI 704 | dB(A) +/-2 | 81 | 82 | 84 | 81 | 82 | 84 | 81 | 82 |
| Pression acoustique BS 5415 | dB(A) +/-2 | 62 | 64 | 66 | 62 | 64 | 66 | 62 | 64 |
| Vibration ISO 5349 | m/s2 | <1,5 +/- 1 | <1,5 +/- 1 | <1,5 +/- 1 | <1,5 +/- 1 | <1,5 +/- 1 | <1,5 +/- 1 | <1,5 +/- 1 | <1,5 +/- 1 |
| Capacité du réservoir | litres | 35 | 55/75 | 55/75 | 35 | 55/75 | 55/75 | 35 | 55/75 |
| Poids - BSF | kg | 11,5 | 23,5/26 | 24,5/27 | 11,5 | 23,5/26 | 24,5/27 | 11,5 | 23,5/26 |
| Poids - EDF | kg | 12,5 | 26,5/27,5 | 27,5/28,5 | 12,5 | 26,5/27,5 | 27,5/28,5 | 12,5 | 26,5/27,5 |
| Poids - BDF | kg | - | 24,5/27 | 25,5/28 | - | 24,5/27 | 25,5/28 | - | 24,5/27 |
Ces spécifications et détails sont susceptibles d'être modifiés sans préavis.
