Caractéristiques techniques	Motorisation électrique, autonomie de 30 km, vitesse maximale de 25 km/h
Dimensions et poids	Poids total de 12 kg, dimensions plié : 110 x 20 x 40 cm
Utilisation	Conçu pour les trajets urbains, facile à plier et à transporter
Maintenance	Vérification régulière des freins, gonflage des pneus, nettoyage du moteur
Sécurité	Éclairage LED avant et arrière, système de freinage efficace, casque recommandé
Informations générales	Garantie de 2 ans, disponible en plusieurs couleurs, charge complète en 4-6 heures

FOIRE AUX QUESTIONS - Mantis K800 Kaboo

Comment charger la batterie du Kaboo Mantis K800 ?

Pour charger la batterie, branchez le chargeur fourni sur la prise située sous le plateau du scooter. Assurez-vous que le scooter est éteint pendant la charge. La LED du chargeur s'allumera en rouge pendant la charge et deviendra verte une fois la batterie complètement chargée.

Quelle est l'autonomie maximale du Kaboo Mantis K800 ?

L'autonomie maximale du Kaboo Mantis K800 est d'environ 70 km, en fonction du poids du conducteur, du terrain et des conditions de conduite.

Comment plier le scooter pour le transporter ?

Pour plier le Kaboo Mantis K800, déverrouillez le mécanisme de pliage situé sur le guidon et poussez le guidon vers le bas jusqu'à ce qu'il se verrouille en position pliée.

Que faire si le scooter ne s'allume pas ?

Si le scooter ne s'allume pas, vérifiez d'abord si la batterie est chargée. Si la batterie est chargée et qu'il ne s'allume toujours pas, vérifiez le fusible ou contactez le support technique.

Comment ajuster la hauteur du guidon ?

Pour ajuster la hauteur du guidon, déverrouillez le col de réglage situé sur le tube du guidon, ajustez la hauteur souhaitée et revissez le col pour le sécuriser.

Quels types de pneus sont utilisés sur le Kaboo Mantis K800 ?

Le Kaboo Mantis K800 est équipé de pneus pneumatiques de 10 pouces qui offrent une bonne adhérence et un confort de conduite sur différents types de terrains.

Comment effectuer l'entretien régulier du scooter ?

Pour l'entretien régulier, vérifiez la pression des pneus, nettoyez le scooter, vérifiez les freins et assurez-vous que toutes les vis et boulons sont bien serrés. Consultez le manuel d'utilisation pour des instructions détaillées.

Est-ce que le Kaboo Mantis K800 est étanche ?

Le Kaboo Mantis K800 a un indice de protection IP54, ce qui signifie qu'il est résistant à la poussière et aux éclaboussures d'eau. Cependant, il n'est pas conçu pour être immergé dans l'eau.

Comment régler les freins du scooter ?

Pour régler les freins, utilisez la vis de réglage située près des leviers de frein. Tournez dans le sens des aiguilles d'une montre pour augmenter la tension et dans le sens inverse pour la diminuer.

Quelle est la vitesse maximale du Kaboo Mantis K800 ?

La vitesse maximale du Kaboo Mantis K800 est de 45 km/h, selon les conditions de conduite et le poids du conducteur.

MODE D'EMPLOI Mantis K800 Kaboo

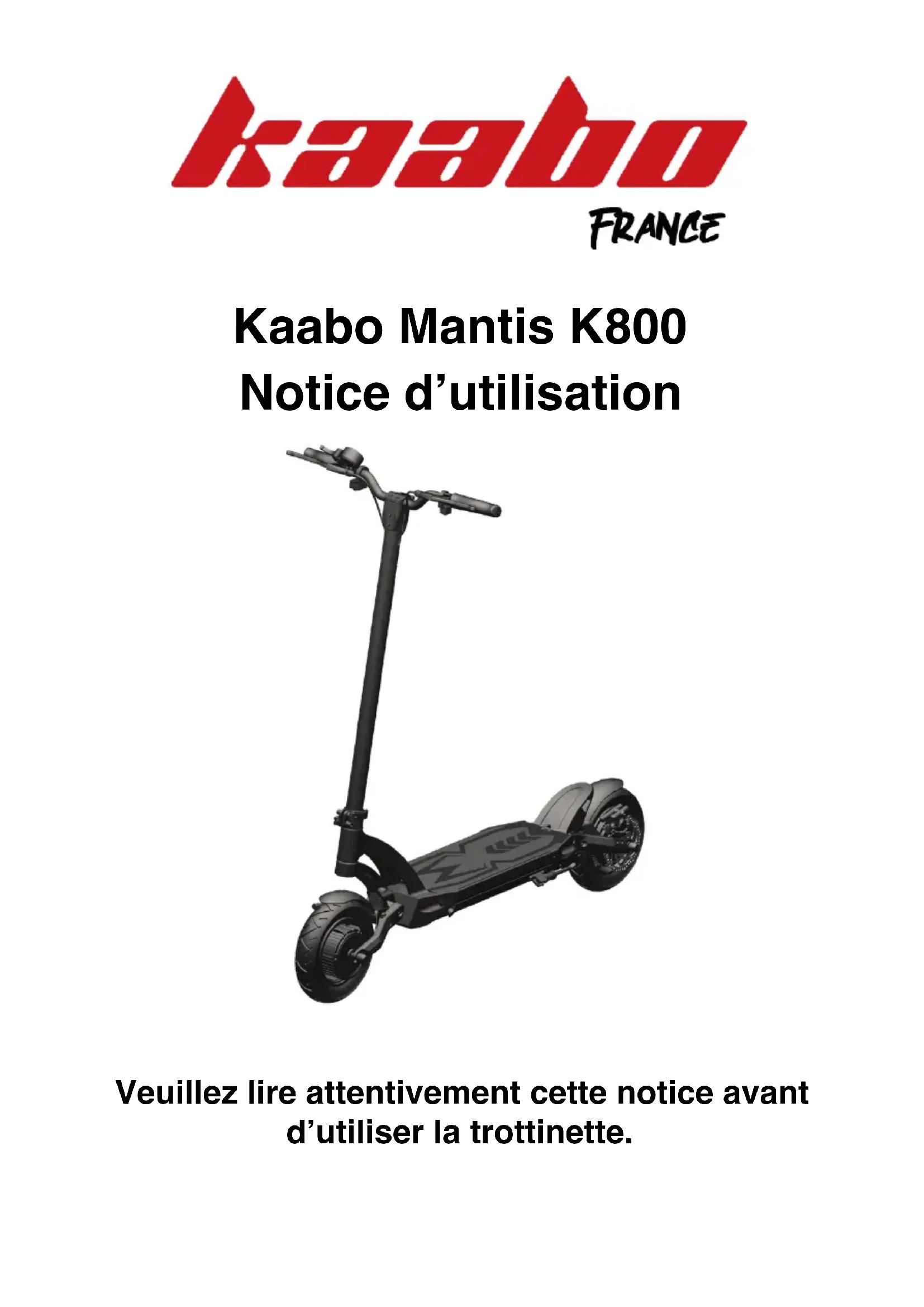

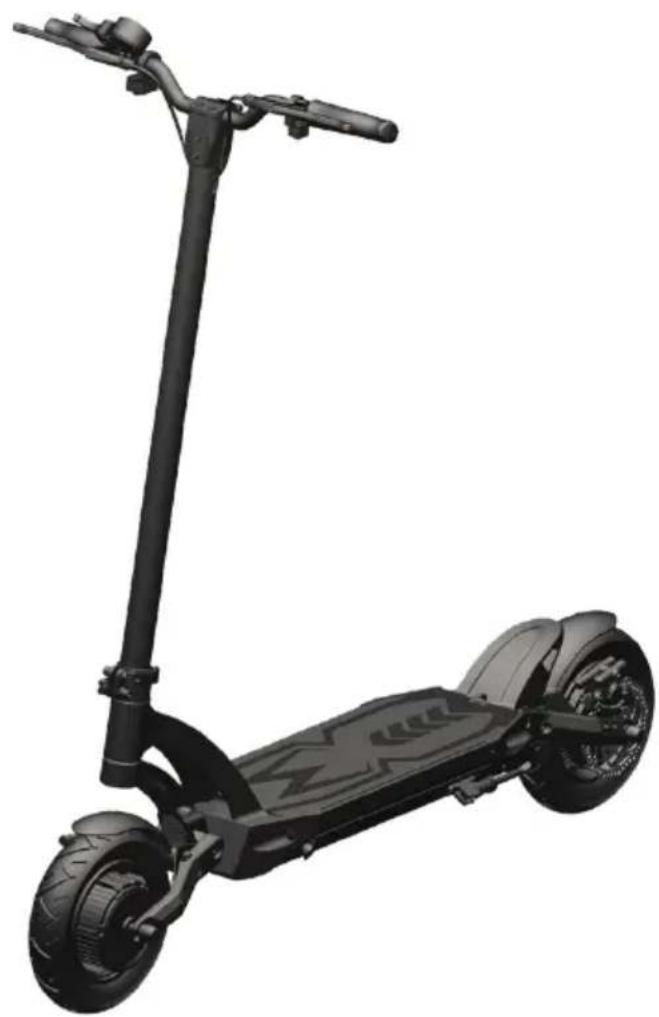

Kaabo Mantis K800 Notice d'utilisation

Veuillez dire attentivement cette notice avant d'utiliser la trottinette.

Félicitation pour votre achat et merci d'avoir commander sur e-ride.fr ou chez l'un de nos vendeurs partenaires.

Suivez nous sur Facebook pour être à jour de toutes les nouvelles :

ERIDE.FRANCE

AVANT DE COMMENCER

Il est important de dire attentivement, de comprendre, et d'accepter toutes les conditions d'utilisation et les conditions de sécurité avant de se lancer sur la trottinette.

Lors de l'ouverture du carton d'emballage, veuillez vérifier qu'aucun élément n'est été endommagé au cours du transport. Si celui que chose semble anormal, veuillez prendre des photos et les envoyer à votre vendeur.

Votre trottinette est garantie un an contre tout probleme lie a la fabrication du produit. Tout probleme survenant a cause d'une mauvaise utilisation ne sera pas prit en garantie.

Si vous avez achetié votre trottinette par l'intermédiaire d'un vendeur autre que E-ride, veuilles contacter ce vendeur en premier. Si vous avez commandé ou achetié votre produit directement chez E-ride, vous pouvez nous contacter pour toute question ou problème survenu.

Veuillez dans tous les cas respecter les lois en vigueur concernant la circulation en trottinette électrique. Conduire une trottinette électrique peut entrainer des risques et des accidents. Pour limiter et minimiser les risques, veuillez est sur d'utiliser correctement votre vehicule et de respecter les règles de sécurité.

La société RISE UP ne pourra enaucun cas etre tenue responsable en cas d'accident ou de blessure survenue suite à l'utilisation de la trottinette electrique.

SOMMAIRE

AVANT DE COMMENCER 3

SOMMAIRE 4

CONSEILS DE SECURITE : 5

OUVERTURE DE LA MANTIS : 6

Contenu du carton 6

Caracteristiques techniques 7

Éléments principaux 7

CHARGEUR & BATTERIE 9

Rechargement 9

Entretien de la batterie 9

Avertissement concernant l'utilisation du chargeur 10

MONTAGE 12

Montage de la MANTIS 12

Pliage de la trottinette 13

Premièreutilisation 13

Freiner correctement 14

Vérification du système de freinage - Mantis 13Ah 14

Vérification frein à disque hydraulique - Mantis 24.5Ah 14

DISPLAY & RÉGLAGES IMPORTANTS 15

Selection du mode de conduite 15

Réglages display - Mantis 13Ah 15

Réglages display - Mantis 24.5Ah 18

ENTRETIEN TROTTINETTE & TRANSPORT 20

CERTIFICAT DE CONFORMITE 21

CONSEILS DE SECURITE :

• Veuillez toujours porter un casque et des éléments de sécurité.

• Veuillez porter des chaussures fermées, avec lacets bien serrés.

• Ne pas imposer une charge supérieure à 120kg au vehicule.

• Veuillez toujours vérifier les différents éléments de votre vehicule avant chaque utilisation : freins, pneus, lumières... Be cas de problème, veuillez contacter votre vendeur.

• Veuillez conduire doucement pour vous habituer à la trottinette, ne pas conduire vite sur des routes sinueuses.

• Ne pas laisser la trottinette à une personne mineure.

• Ne pas utiliser la trottinette sous la pluie ou sur route mouillée.

• Ne pas laisser la trottinette à quelqu'un qui n'est pas habitué.

• Attention, la conduite en milieu urbain peut entrainer des risques :

Veuillez toujours respecter les régles de circulation.

En conduitant vite, vous allongez les distances de freinage.

Attention à ne pas glisser selon la surface.

Veuillez toujours garder des distances de sécurité.

○Attention aux piétons, veuilles ralentir dans les zones à risques.

• Vous doivent toujours respecter les règles et les consignes de circulation en vigueur concernant les trottinéttes électriques.

Ouverture de la Mantis :

Contenu du carton

Trottinette électric Mantis

Chargeur 2.0A

(avec guidon démontré)

Notice d'utilisation Kit outils

Caracteristiques techniques

Élément	Mantis 13Ah
Mateur	1 x 800W brushless
Batterie	48V 13Ah FST Li-Ion
Vitesse max (selon les modes)	Vitesse 3: 25 km/h Vitesse 2: 25 km/h Vitesse 1: 25 km/h
Autonomie (eco mode)	50 km
Autonomie (normal mode)	30 km
Freins	Freins à disques avant et arrêté
Suspension	Amortisseur avant et arrêté
Taillepneus	10" × 2.5"
Poids trottinette	23.6 kg
Poids max	120 kg
Chargeur	110-240V / 2A
Dimensions déplée	123.5 x 57.5 x 126.7 cm
Dimensions pliée	47.4 x 21 x 33.5 cm

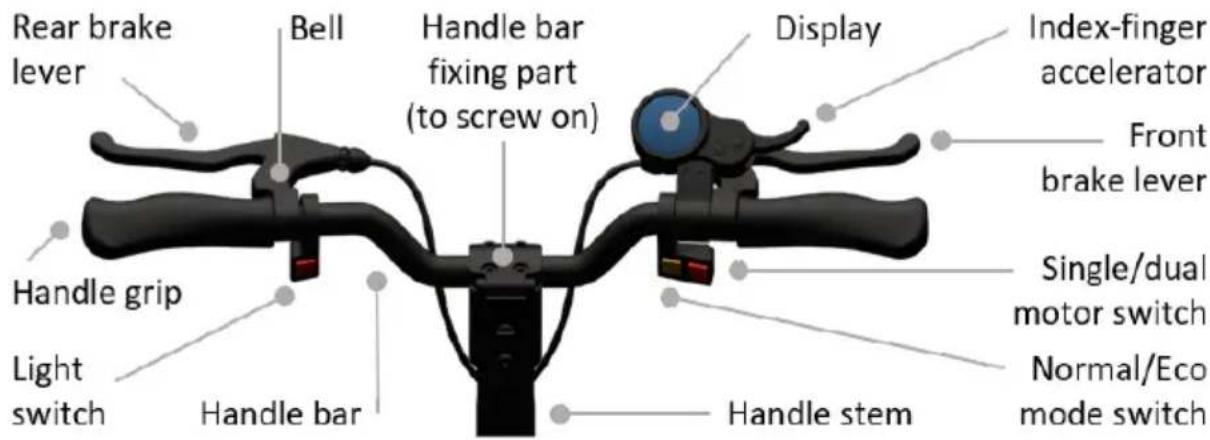

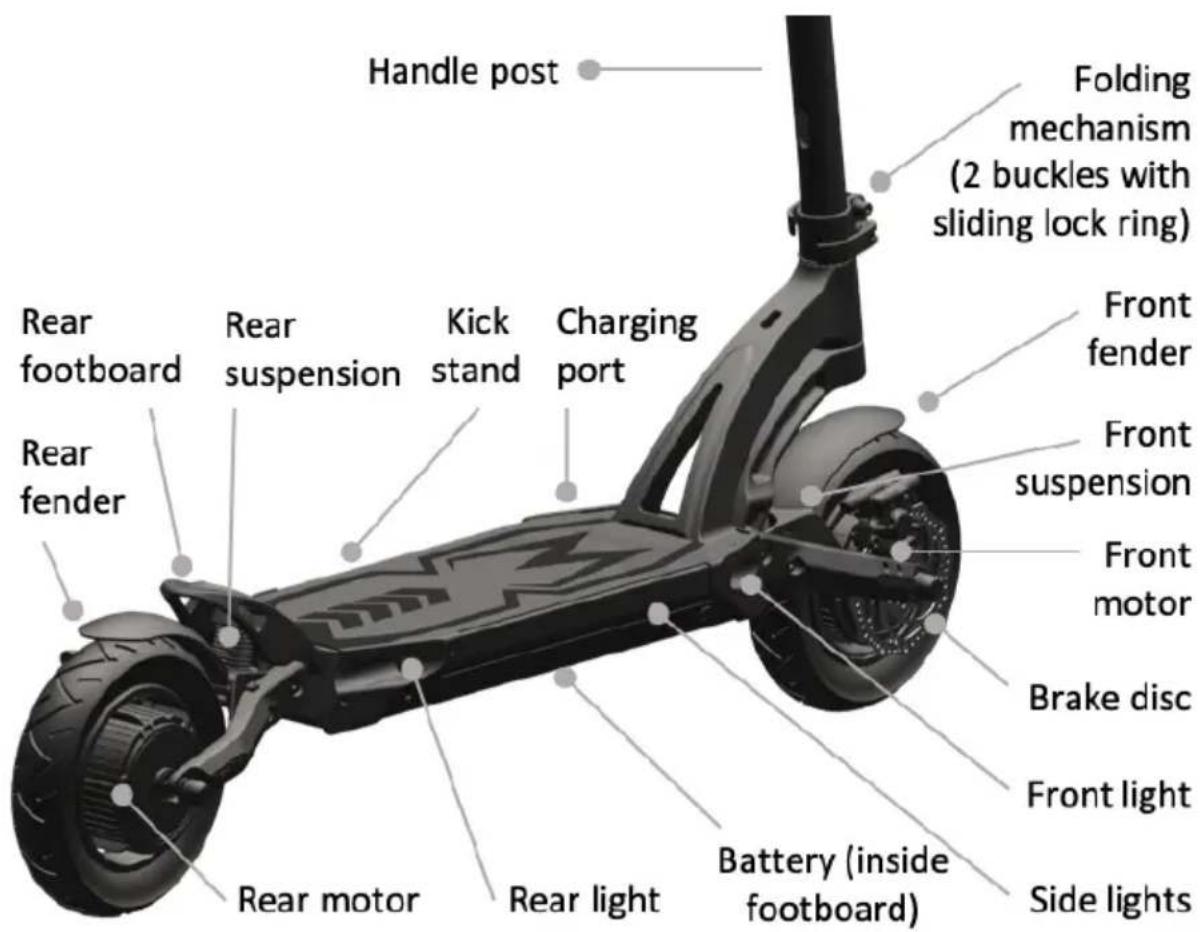

Éléments principaux

CHARGEUR & BATTERIE

Rechargement

1. Éteindre la trottinette
2. Localiser le port de charge
3. Ouvrir le port de charge
4. Connecter le chargeur
5. Connecter le chargeur à la prise électrique

La led du chargeur va etre rouge lorsque la trottinette recharge et verte lorsqu'elle est prete a etre utilisée. Retirer ensuite le chargeur et fermer le port de charge. Le temps de chargement est d'environ 6 à 7h avec le chargeur d'origine de la Mantis 13 Ah, et 10 à 12h pour la Mantis 24.5Ah.

Entretien de la batterie

• Nous recommendons de recharger la trottinette après chaque utilisation.
• Une batterie lithium-ion est un produit qui s'use. Veuillez remplaçer la batterie lorsque celle-ci procure moins que 50% de sa capacité initiale.
• Veuillez vérifier que la batterie soit bien chargée et que la trottinette soit bien éteinte avant de la ranger pour une longue durée.
• Rangez la trottinette dans un endroit à température ambiente et sec. ne pas la laisser dehors lorsque la température est trop BASSE, en plein soleil, à la chaleur, sous la pluie, ou toute autre condition pouvant atteindre au bon fonctionnement du vehicule.

• Rechargez la batterie au minimum tous les 3 mois pour éviter de l'abîmer. Si la batterie se vide complètement suite à un stockage sur une longue période, elle sera peut-être à replacer.

• Les performances de la batterie sont plus faibles lorsque la température est BASSE. Sous 0^ , les performances de la batterie sont réduites de 50% .

• La du durée de vie de la batterie et son autonomie sont dépendre de l'utilisation, de l'entretien, du poids, des conditions d'utilisation et du climat.

• Ne pas jeter votre batterie à la poubelle, veuilles la recycler.
• Veuillez contacter les services de la ville pour connaître les conditions de recyclage.
• La mauvaise utilisation des batteries usages entraine des impacts sur l'environnement. Veuillez respecter les règlementations en vigueur concernant l'usage de batteries.

Avertissement concernant l'utilisation du chargeur

Utilisez le chargeur avec attention pour éviter les coups de jus.
- Ne jamais laisser le chargeur branché plus de 24h.
- Ne rechargerVote trottinette que dans un endroit sec, propre et sécurisé. Gardez le chargeur loin de matérielux inflammables et loin de sources de chaleur.
- Utilisez seulement le chargeur d'origine de la trottinette. En cas de besoin de remplacement, veuilles contacter vous vendeur. Ne pas utiliser de chargeurs d'une autre marque.
- Ne pas toucher les parties métalliques du chargeur, cela pourrait entrainer des courts circuits.
- Ne pasmettre la batterie en contact avec des éléments chauds ou sous une forte chaleur. Ne pas exposer la batterie au soleil. Ne pas laisser la trottinette ou la batterie dans une voiture.
- Ne pas pincer la batterie. Ne pas endommager la batterie.
- Veuillez arrêté de recharger la batterie si elle ne se recharge pas complètement dans le temps prévu. Cela évitera une surcharge ou une surchauffe de la batterie.

• Ne pas recharger la batterie lorsque la température est inférieure à 0 degré ou supérieure à 40^ . Cela pourrait entrainer des dommages, des pertes de puissance ou d'autonomie.
• Ne pasmettre en charge la trottinette si le port de charge est endommagé ou mouillé. Ne pas recharger si la batterie ou la chargeur est endommagé ou presente des traces de fuite.
• Si la batterie fuit et que vous avez eté en contact avec du liquide, veuillez vous laver les mains rapidement à l'eau et au savon.
• Ne jamais tenter de réparations vous même. Cela entraine des risques dans l'utilisation du produit et retire la garantie du vehicule.
• Une mauvaise utilisation de la batterie fut entrainer des pertes de performance, d'autonomie, des problèmes ou des risques pour votre sécurité. Veuillez rester vigilant concernant son utilisation.
• Ne pas utiliser la batterie pour un autre produit que votre trottinette électrique. Ce la entrainerait des dommages pour la batterie et des risques.

MONTAGE

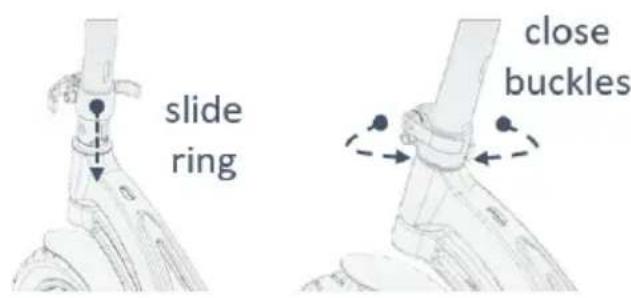

Montage de la MANTIS

Ouvrez le carton de la trottinette et sortez la en la prénant à deux mains.

Veuillez faire attention à ne perdreaucun élément età bien fixer la petite plaque en métal qui sert à maintainir le tube potentence.

1. Déposer la trottinette sur le sol en tel-pliant la béquille pour la prendre.
2. Relevez le guidon afin de déplier la trottinette entièrement Attention le guidon n'est pas fixé à la trottinette, il faut fixer avant toute autre manipulation.
3. Refermez l'attache du tube afin de le fixer. Cela empêchera le tube de bouger.

Refermez l'attaché du tube afin de sécuriser le tube. Veuillez vérifier ces éléments avant chaque'utilisation de la trottinette.

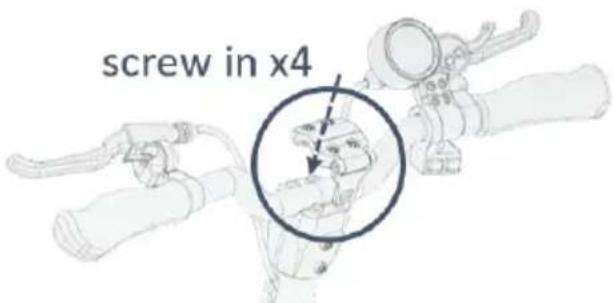

1. Fixez le guidon en vissant l'attache guidon. Pour un comport de conduite optimal, reglez le guidon dans la position qui vous convient le mieux.

Pliage de la trottinette

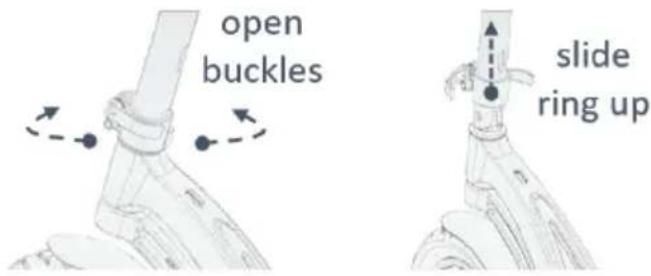

1. Ouvrir le loquet d'attaché du tube afin de pouvoir plier le tube guidon en deux.

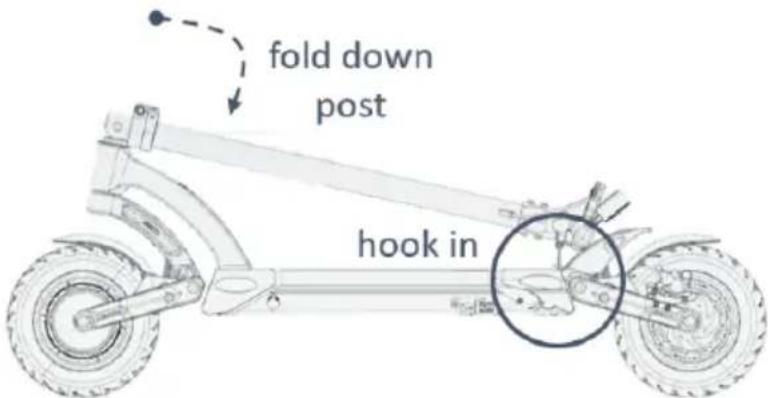

1. Pliez le tube jusqu'au moment où l'attache du guidon touche le deck afin de sécuriser le piage. Une fois le tube replié et le guidon fixé, vous pouvez transporter la trottinette facilement et en toute sécurité.

Première utilisation

Avant d'utiliser la trottinette, veuillez inspector tous les éléments afin de vérifier qu'il n'y est pas de dommages ou de problème. Chaque trottinette est testée à l'usine, mais nous sommes au courant qu'elle va parcourir un long chemin jusqu'à chez vous, elle peut donc être endommagée pendant ce transport. Si vous remarquez une anomalie, vous doivent la reporter à votre vendeur.

Vérifiez également l'efficacité de votre frein avant de l'utiliser.

Assurez vous d'avoir assez d'espace autour de vous, ne pas utiliser la trottinette en interieur.
- Toujours garder les deux mains sur le guidon.
- Mettre un pied sur le deck et pousser avec l'autre pour vous élancer en toute sécurité.

Freiner correctement

La Kaabo Mantis possède des freins à disques avant et arrrière.

Pour freiner, il faut d'abord utiliser le frein arrêté pour decéléérer (la poignée gauche) avant d'actionner le frein avant (la poignée droite) pour s'arrêter complètement.

Lorsque vous roulez à grande vitesse, les freins sont plus sensibles, il faut donc être vigilant. Il est important d'év maximum d'utiliser le frein avant dans ces conditions car il pe facilement vous déséquilbrer.

Vérification du système de freinage - Mantis 13Ah

Actionner le levier de frein et vérifiez qu'il y ai assez de tension dans le cable avant de circuler. Veuillez vérifier frequentlyment que les freins fonctionnement correctement.

Si il n'y a pas assez de tension dans le frein, vous pouvez l'ajuster légèrement afin d'augmenter la tension (avec la partie en plastique à la fin du cable de frein):

• Pour augmenter la tension du cable, serrez le cable de frein afin d'augmenter la tension.
• Ne pas oublier de serrer le boulon afin de sécuriser le freinage.

En cas de problème ou si vous avez du mal à régler le freinage de votre trottinette, veuillez contacter votre vendeur.

Vérification frein à disque hydraulique - Mantis 24.5Ah

Actionnez la poignée de frein et vérifiez qu'il y est assez de tension sur le disque de frein avant d'utiliser la trottinette. Vérifiez l'intégralité du système de freinage afin de circuler en toute sécurité.

DISPLAY & RÉGLAGES IMPORTANTS

Sélection du mode de conduite

Sur la gauche de votre guidon vous trouvez des boutons poussoirs:

Ces boutons ECO/TURBO servent à réguler la vitesse de la trottinette. En appuyant sur le bouton ECO

vous réduirez la vitesse de la trottinette en diminuant également l'accelération, cela augmentera l'autonomie. Lorsque ce bouton n'est pas enforcé, vous roulez en mode turbo et la trottinette roule à pleine puissance.

Le bouton DUAL/SINGLE permet deCHOISIR si vous voulez rouler avec un seul ou avec les deux moteurs actifs. Bouton enforcé, les deux moteurs sont activés. Bouton non enforcé, un seul moteu fonctionne (arrière).

Pour un maximum d'autonomie, utilisez le mode ECO et SINGLE Pour un maximum de puissance et de vitesse, utilisez le mode TURBO et DUAL.

Réglages display - Mantis 13Ah

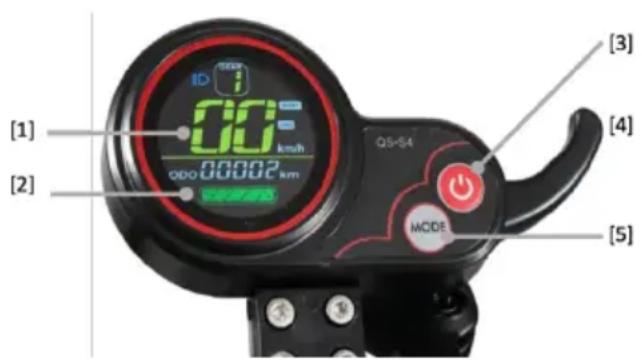

La trottinette Mantis utilise un display similaire au suivant:

Changement de vitesse. Pour changer de vitesse(1=lent, 2=moyen, 3=rapide), lorsque la trottinette est en position ON, appuyez sur le bouton POWER pour entraîr dans les réglages du mode de vitesse Appuyez sur MODE pour modifier la vitesse. Pour revenir à l'écran principal, appuyer sur power et attendez deux secondes.

1. Compteur. Indique la vitesse à laquelle vous roulez.
2. Indicateur batterie. Rechargez votre trottinette souvent, ne pas la baisser batterie vide. Il faut recharger la trottinette des que l'indicateur indique deux barres restantes.
3. Bouton power. Pour allumer ou eteindre la trottinette, appuyez deux secondes sur ce bouton.
4. Accélérateur. Appuyez pour accélérer. Plus vous appuyez fort et plus la trottinette accélère rapidement. La trottinette est régée avec le mode « zéro start», cela signifie que vousdez pousser la trottinette pour qu'elle démarre.
5. Bouton Mode. Appuyez pourCHOISIR les DIFFERENTES options :

MODE	COMMENT
TIME	Temps de votre trajet en cours
TRIP	Distance de votre trajet en cours
ODO	Kilométrage total de la trottinette
VOL	Voltage de la batterie
CH2:0 0	Mode de charge

Réglages P détaillés. Pour acceder aux réglages P et ainsi effectuer des réglages plus avances, pressez POWER [3] et MODE [5] en même temps pendant 2 secondes.

Avec le bouton MODE vous pourrez acceder aux différents P. Pregler un P, appuyez sur le bouton POWER. Vous pouze augmenter la valeur avec le bouton MODE et la diminuier avec le bouton POWER. Pour valider le réglage, attendez deux secondes. Pour returner à l'écran principal, attendez deux secondes de plus, seulement.

Réglages P
P0	Diamètre de la roue, ne pas le modifier.
P1	Voltage contrôleur, la valeur minimum est 48V mais nous recommendons de laisser sur 52V pour préserver la batterie.
P2	Réglage aimant moteur, la valeur de base est 40, ne pas changer.
P3	Signal de vitesse, la valeur par défaut est 0, ne pas modifier.
P4	Unité de vitesse.
P5	Réglage démarrage. 1= mode zéro start activé ; 0= démarrage immédiat
P6	Régulateur de vitesse. 0= off , 1= on
P7	acceleration. 0= forte, 1=lente.
P8	Freinage ABS. 0= off, 1= on
P9	Limueur de vitesse : 100 = pas de limite
PA	Réinitialiser le kilométrage
PB	Coupure automatique de la trottinette (en minutes)
PC	Luminosite écran

Régulateur de vitesse. Le régulateur de vitesse permet de garder une vitesse constante sans avoir à appuyer sur l'accelérateur. Réglage P6 pour l'activer ou le désactiver.

Lorsque vous conduisez, gardez l'accéléateur enforcé pendant quelques secondes afin que le régulateur s'active. Ce mode se coupe directement lors d'un freinage. Attention, veuilles est très vigilant lorsque vous utilise ce mode de conduite.

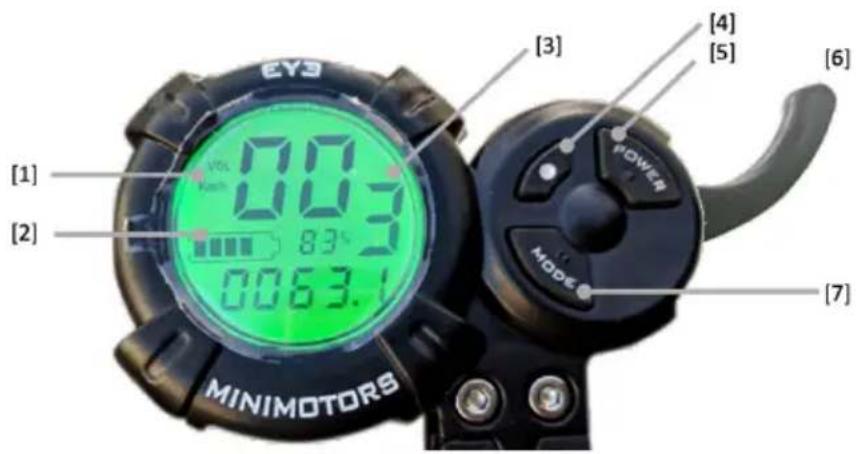

Réglages display - Mantis 24.5Ah

La Mantis est équipée du display suivant :

1. Compteur. Indique la vitesse à laquelle vous roulez.
2. Indicateur batterie. Rechargez votre trottinette souvent, ne pas la laisser batterie vide. Il faut recharger la trottinette des que l'indicateur indique deux barres restantes.
3. Vitesse. Pour selectionner le mode de vitesse.
4. Sélecteur vitesse. Appuyez pour changer de vitesse. (1=lent, 2=moyen, 3=rapide).
5. Bouton Power. Pour allumer ou eteindre la trottinette, appuyez deux secondes sur ce bouton.
6. Accelerateur. Pour contrôle la vitesse de la trottinette.
7. Bouton mode : appuyer pour acceder aux différentes options :

MODE	DESCRIPTION
TIME	Tempsdevoretrajet en cours
TRIP	Distance de votre trajet en cours
ODO	Kilométrage total de la trottinette
VOL	Voltage en cours
CHA	Mode de charge

Réglages P détaillés. Pour acceder aux réglages P et ainsi effectuer des réglages plus avances, pressez le bouton MODE en pendant secondes.

Avec le bouton MODE vous pourrez acceder aux différents P. Pouregler un P, appuyez sur le bouton 4. Vous pouvez seulement augmenter la valeur.

Si la valeur est dépassée, vous devrez compléter la boucle afin de revenir a cette dernière.

Pour returner à l'écran principal, attendez deux secondes.

P- SETTINGS
P0	Diamètre de la roue, ne pas le modifier.
P1	Voltage contrôleur (60V).
P2	Nombre de pôles magnétiques. Ne pas changer.
P3	Signal de vitesse, la valeur par défaut est 0, ne pas modifier.
P4	Unité de vitesse.
P5	Réglage démarrage. 1= démarrage lancé ; 0= démarrage immédiat.
P6	Régulateur de vitesse. 0= off , 1= on
P7	Accélération (de 0 à 5). 0 = instantanée, 5 = progressive.
P8	Vitesse maximum en %
P9	Mode économique d'énergie : 1 = éco max, 2 = moyen, 3 = puissance max
PA	Assistance freinage magnétique de 0 (aucune assistance) à 5 (max).
PB	Luminosite écran.
PC	Minuteur de mise en voille.
PD	ABS : 1 = on , 2 = off (off conseillé).

Régulateur de vitesse. Le régulateur de vitesse permet de garder une vitesse constante sans avoir à appuyer sur l'accelérateur. Cependant, pour des raisons de sécurité, nous déconseillons l'utilisation de cette option.

Lorsque vous conduisez, gardez l'accéléateur enforcé pendant quelques secondes afin que le régulateur s'active. Ce mode se coupe directement lors d'un freinage. Attention, veuilles est très vigilant lorsque vous utilise ce mode de conduite.

ENTRETIEN TROTTINETTE & TRANSPORT

• Ne jamais effectuer de réparation vous même sur la trottinette lorsque la trottinette est allumée. Toujours couper l'alimentation. Ne jamais effectuer de modification sur la trottinette ou de réparation sans l'avis d'un professionnel.
• Nettoyez votre trottinette avec un chiffon, ne pas utiliser d'alcool, d'eau, d'essence, kerosene ou tout autre produit corrosif. Ne pas nettoyer avec des produits abrasifs. Vérifiez que la trottinette est bien éteinte avant derialcder à tout nettoyage.
• Lorsque vous transportez la trottinette, veuillez prendre en considération le fait qu'elle contient une batterie lithium et que c'est un matériel dangereux.
• Veuillez toujours faire attention lors du transport de votre trottinette. Il en va de soit qu'il est interdit de transporter trottinette avec sa batterie dans un avion.

CERTIFICAT DE CONFORMITE

Ce produit est en accord avec la partie 15 des règles FCC. Toute opération est soumise aux deux conditions suivantes:

(1) Ce produit ne doit pas poser de problèmes nocifs, et (2) c produit doit accepter toutes les conditions requises, en incluant des tests.

FCC infomartions :

Ce produit a été testé et correspond à une classe B de produits digitaux, s'accordant à la partie 15 des règles FCC. Ces limites sont créées afin de limiter des problèmes nocifs. Ce produits génère utilise des ondes. Sans respecter ces règles, cela causerait des troubles pour les ondes de communication. En revanche il n'est pas garantie que ces interferences ne soit pas nocives en cas de modifications. Si cela se produit sur des installations comme la télévision ou la radio, il faut prendre les mesures suivantes :

• Orienter et tourner l'antenne de réception.
• Augmenter la distance entre les deux éléments.
• Connecter le produit à un canal différent.
• Consultez un techniciane television/radio.

ATTENTION, veuillagez toujours respecter les régles de circulation

Produit importé par la société RISE UP

16 avenue Christian Doppler Bâtiment B3

77700 BAILLY-ROMAINVILLIERS

www.e-ride.fr

[e-mail]

01.85.49.07.08

Produit distribue par EURL RISE UP / siege social : 16 avenue

Christian Doppler - Batiment B3 - 77700 Bailly Romainvilliers /

Tel: [phone] / Fax: [phone]

Email: [e-mail] SIRET: 492 634 712 00011 / TVA

intra:FR2349263471200011
