Type de produit	Réfrigérateur
Marque	Electrolux
Modèle	EI28BS65KS
Capacité estimée	28 pi³ (environ 793 L)
Alimentation	115 V, 60 Hz, 15 A
Type de commandes	Wave-Touch ou IQ-Touch (panneau tactile)
Distributeur	Eau, glaçons, glace pilée
Machine à glaçons	Automatique (réfrigérateur et/ou congélateur selon modèle)
Filtre à eau	PureAdvantage MC FC-300 (EWF01)
Filtre à air	PureAdvantage MC (EAFCBF)
Tiroir Perfect Temp	Oui (selon modèle)
Bac à légumes	Luxury-Glide avec contrôle d'humidité
Type d'éclairage	DEL
Dégivrage	Automatique
Modes spéciaux	Vacances, Shabbath, Congélation rapide
Alarmes	Porte ouverte, température élevée, panne d'électricité
Matériau des clayettes	Verre trempé
Poignées	Acier inoxydable (installées)
Garantie (pièces et main-d'œuvre)	1 an
Garantie système scellé	2 à 5 ans (selon composant)

FOIRE AUX QUESTIONS - EI28BS65KS ELECTROLUX

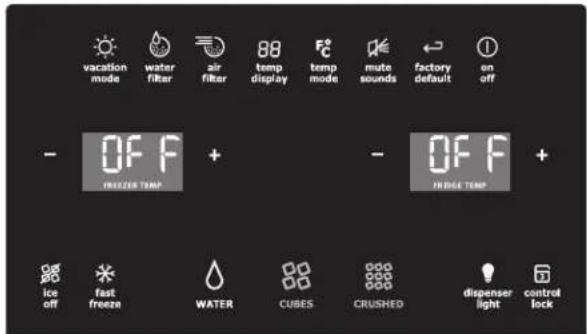

Comment régler la température du réfrigérateur et du congélateur ?

Sur le panneau tactil, touchez le verre pour activer l'affichage (2e mode). Sélectionnez l'icône options, puis appuyez sur + ou - pour régler la température. L'affichage clignote puis émet un bip pour confirmer. Laissez 24 heures pour que la température se stabilise.

Que faire si la machine à glaçons ne produit pas de glaçons ?

Vérifiez que l'alimentation en eau est raccordée et que le robinet d'eau est ouvert. Assurez-vous que la machine à glaçons est activée (appuyez 3 secondes sur l'icône arrêt glace). Le bac à glaçons doit être vide? Le filtre à eau peut être obstrué : remplacez-le. La production démarre dans les 24 heures suivant l'installation.

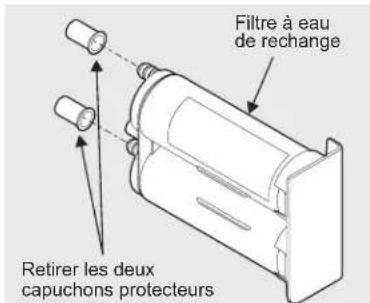

Comment remplacer le filtre à eau ?

Arrêtez la machine à glaçons via le panneau de commande. Poussez le bouton de dégagement au-dessus du filtre pour le débrancher, glissez la cartouche usée. Insérez la nouvelle cartouche (EWF01) jusqu'au déclic (deux clics). L'avant doit être au niveau du bouton. Remettez en marche la machine à glaçons, puis appuyez 3 secondes sur l'icône état du filtre pour réinitialiser.

Pourquoi y a-t-il de l'humidité à l'intérieur du réfrigérateur ?

L'humidité peut provenir d'une température extérieure élevée, d'une porte entrouverte ou d'ouvertures fréquentes. Assurez-vous que les portes ferment bien. Réglez le contrôle d'humidité du bac à légumes sur un réglage plus bas si nécessaire. L'humidité disparaît généralement par temps moins humide.

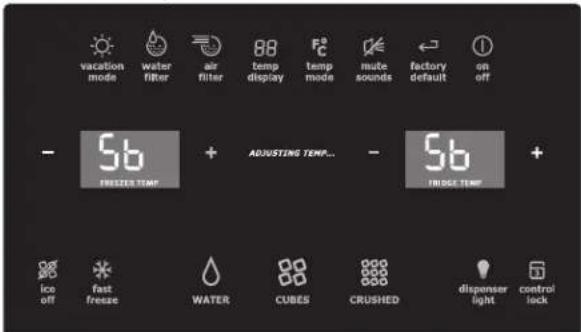

Comment activer le mode Shabbath ?

Sur les modèles Wave-Touch ou IQ-Touch, appuyez simultanément sur les icônes les plus éloignées - et + pendant 5 secondes. L'affichage indique 'Sb'. En mode Shabbath, les lumières, le distributeur et le panneau sont désactivés sauf l'alarme de température élevée. Pour désactiver, répétez l'opération.

Que faire si la porte ne ferme pas correctement ?

Vérifiez que le réfrigérateur est de niveau : utilisez les roulettes avant pour incliner légèrement l'arrière (6 mm). Assurez-vous que rien ne bloque la porte (aliments, clayettes). Si nécessaire, ajustez les charnières ou la butée de porte (vis de réglage). Le joint doit être propre et en contact sur tout le pourtour.

Comment nettoyer les clayettes en verre trempé ?

Laissez les clayettes se réchauffer à température ambiante avant de les immerger dans l'eau chaude savonneuse. N'utilisez pas de nettoyants abrasifs. Rincez et séchez. Ne les lavez pas au lave-vaisselle. Manipulez avec précaution pour éviter les chocs thermiques.

Que faire en cas de panne de courant ?

Ne pas ouvrir les portes inutilement. Si la panne dure plus d'une heure, l'alarme 'panne d'électricité' s'affiche. Appuyez sur l'icône arrêt alarme pour en prendre connaissance. La machine à glaçons peut produire des glaçons creux ; jetez les deux premiers bacs après le retour du courant. Vérifiez la température des aliments périssables.

Comment activer le mode vacances ?

Sur le panneau de commande Wave-Touch, appuyez sur l'icône options, puis sélectionnez 'vacation mode'. Le voyant s'allume. Ce mode réduit la fréquence de dégivrage pour économiser l'énergie en votre absence. Il ne modifie pas la température. Désactivez-le à votre retour.

Pourquoi le distributeur d'eau ne fonctionne-t-il pas ?

Vérifiez que l'alimentation en eau est raccordée et le robinet ouvert. Le filtre à eau peut être obstrué : remplacez-le. La pression d'eau doit être entre 30 et 100 psi. Si le distributeur a été utilisé plus de 3 minutes en continu, relâchez le levier pour réinitialiser. Parfois, il faut amorcer le système en maintenant un verre appuyé pendant 1,5 minute.

MODE D'EMPLOI EI28BS65KS ELECTROLUX

Veuillez lire et conserver ce guide

Nous vous remercions d'avoir choisi Electrolux, la nouvelle marque de première qualité pour les appareils électroménagers. Ce Guide d'utilisation et d'entretien fait partie de notre engagement à satisfaire le client et à lui fournir un produit de qualité pendant toute la durée de vie de son nouveau réfrigérateur.

Gardez un enregistrement pour référence rapide

Date d'achat

Numéro de modèle Electrolux

Numéro de série Electrolux

Remarque

Le fait d'enregistrer vous produit auprès d'Electrolux nous permet de vous servir. Vous pouvez enregistrer votre produit en ligne à l'adresse www.electroluxappliances.com ou en envoyant libre Carte d'enregistrement de produit par la poste.

Pour obtenir l'aide téléphonique sans frais aux E.-U. et au Canada : 1-877-4ELECTROLUX (1-877-435-3287)

Pour une aide en ligne et des informations sur le produit, visitez le site http://www.electroluxappliances.com

Table des matières

Trouver l'information 2

Sécurité 3

Aperçu des caractéristiques 5

Installation. 6

Dépose des portes 11

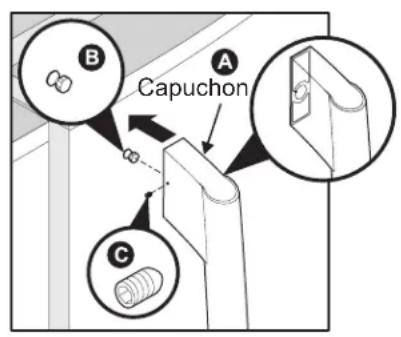

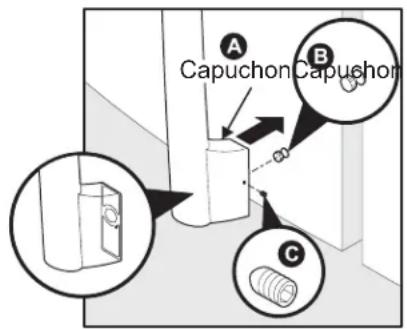

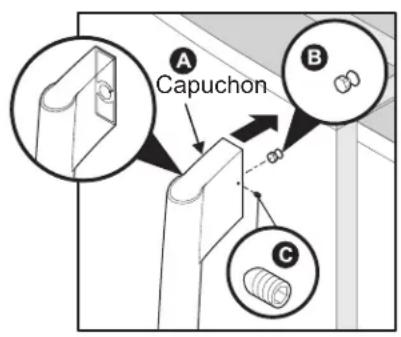

Installation des poignées de porte. 13

Raccordement de l'alimentation en eau 14

Commandes 15

Machine et distributeur automatiques d'eau et de glaçons 20

Machine à glaçons automatique - Congélateur. 22

Caractéristiques de rangement 23

Conserver les aliments et économiser de l'énergie......28

Bruit d'un fonctionnement normal 29

Changement des filtres à eau et à air 30

Entretien et nettoyage 32

Solutions aux problèmes courants 35

Garantie 39

Portes

Les poignées sont solidement fixées. La porte se ferme hermétiquement sur la caisse de tous les côtés. La porte du congélateur est de niveau sur toute sa partie supérieure.

Mise à niveau

Le réfrigerateur est de niveau d'un côté à l'autre et incliné de 6 mm (1/4 po) de l'avant vers l'arrière. La grille de protection est correctement fixée au réfrigerateur. Les quatre coins de la caisse reposent fermement sur le plancher.

Alimentation en électricité

Le système électrique de la maison est sous tension. Le réfrigerateur est branché.

Machine à glaçons

Le système d'alimentation en eau est raccordé au réfrigérateur. Il n'y a aucune fuite au niveau des raccords - à vérifier de nouveau après 24 heures. La machine à glaçons est en fonction. Le distributeur d'eau et de glaçons fonctionne correctement. L'avant du filtre doit être au même niveau que le boîtier du filtre (certains modèles).

Vérifications finales

Le matériel d'expédition a été enlevé. Les températures du réfrigerateur et du congélateur sont réglées. L'humidité du bac à légumes est régée. La carte d'enregistrement a été postée.

Consignes de sécurité

Ne tentez pas d'instruire ou de faire fonctionner votre appareil avant d'avoir lu les consignes de sécurité comprises dans ce manuel. Les articles de sécurité qui sont présentés dans ce manuel portent les indications DANGER, AVERTISSEMENT ou ATTENTION selon le type de risque auquel ils sont liés.

Définitions

Voici le symbole d'alerte de sécurité. Il sert à vous mettre en garde contre les risques potentiels de blessures corporelles. Respectez toutes les consignes de sécurité qui suivent ce symbole afin d'éviter les blessures ou la mort.

DANGER

La mention DANGER indique un danger imminent qui causera la mort ou des blessures graves s'il n'est pas évité.

Avertissement

La mention AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, peut entraîner des blessures graves, voire la mort.

Attention

La mention ATTENTION signale la présence d'une situation potentiellement dangereuse qui, si elle n'est pas évitée, est susceptible de causer des blessures mineures ou moyennement graves.

Important

Cette mention indique des renseignements importants relatifs à l'installation, au fonctionnement ou à l'entretien. Toutefois, ceux-ci n'impliquent aucune notion de danger.

Avertissement

Veuillez lire toutes les consignes de sécurité avant d'utiliser votre nouveau réfrigérateur.

• ité de cet appareil ou de tout autre appareil. Lisez les étiquettes d'avertissement du produit concernant l'inflammabilité et les autres dangers.
• Ne pas faire fonctionner le réfrigerateur en présence de vapeurs explosives.
• Éviter tout contact avec une des pièces mobiles de la machine à glaçons automatique.
• Enlever toutes les agrafes du carton pour éviter les blessures. Les agrafes peuvent aussi endommager les finitions si elles entrent en contact avec d'autres appareils ou meubles.

Sécurité des enfants

Matières d'emballage :

• Les boîtes d'emballage recouvertes de tapis, d'un couvre-lit, de feuilles de plastique ou de film étirable peuvent être étanches à l'air et peuvent rapidement causer la suffocation.
• Détruire ou recycler le carton du produit, les sacs de plastique et tout autre matériel d'emballage extérieur immédiatement après avoir déballé le réfrigerateur. Les enfants ne devraient jamais jouer avec ces articles.

Dangers d'enfermentation et de suffocation des enfants :

• De telles situations peuvent encore se produire aujourd'hui. Qu'ils soient mis au rebut, abandonnés ou entreposés temporairement (même pour seulement quelques heures), les réfrigerateurs et les congélateurs laissés sans surveillance sont dangereux. Veuillez prendre les précautions énumérées ci-dessous.

Mise au rebut appropriée des réfrigérateurs et des congélateurs

Nous encourageons fortement les méthodes responsables de recyclage et de mise au rebut des appareils électroménagers. Vérifiez auprès de votre entreprise de services publics ou visitez le site www.energystar.gov/recycle pour de plus amples renseignements sur comment recycler vos derniers réfrigerateur.

Avant de recycler ou démettre au rebut votre vieux réfrigerateur ou congélateur:

Enlevez les portes. Laissez les clayettes et les paniers en place de sorte que les enfants ne puissent pas grimper facilement à l'intérieur. - Faites vidanger le fluide frigorigène et l'huile du compresseur par un technicien de service qualifié.

Avertissement

Vous devez suivre ces directives pour vous assurer que les mécanismes de sécurité de tout réfrigérateur fonctionnent correctement.

Le réfrigérateur doit être branché dans sa propre prise électrique de 115 Volts, 60Hz CA uniquement et sans disjoncteur de fuite de terre. Le cordon d'alimentation de l'appareil est muni d'une fiche à trois broches avec mise à la terre pour vous protégger contre les chocs electrométriques. Il doit être branché directement dans une prise électrique à 3 broches avec mise à la terre. La prise murale doit être installée conformément aux codes et règlements locaux. Consultez un électricien qualifié. N'utilise pas de rallonge électrique ou d'adaptateur. - Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, un technicien de service ou une personne qualifiée. - Ne débranchez jamais le réfrigérateur en tirant sur le cordon d'alimentation. Tenez toujours la fiche fermement et retirez-la de la prise en la tenant bien droite pour éviter d'endommager le cordon d'alimentation. Pour éviter un choc électrique, débranchez le réfrigérateur avant de le nettoyer ou de remplaçer une ampoule ou une lumière DEL. - Une tension variant de 10% ou plus risque de nuire au rendement de l'appareil. Le fait de faire fonctionner le réfrigerateur avec une alimentation insuffisante peut endomager le compresseur. Un tel dommage n'est pas couvert par votre garantie. Pour éviter que le réfrigérateur soit accidentellement mis hors tension, ne le branchez pas dans une prise commandée par un interrupteur mural et ne tirez pas sur le cordon.

Prise murale avec mise à la terre

Important

Permettre réfrigérateur hors tension, débranchez le cordon d'alimentation de la prise murale.

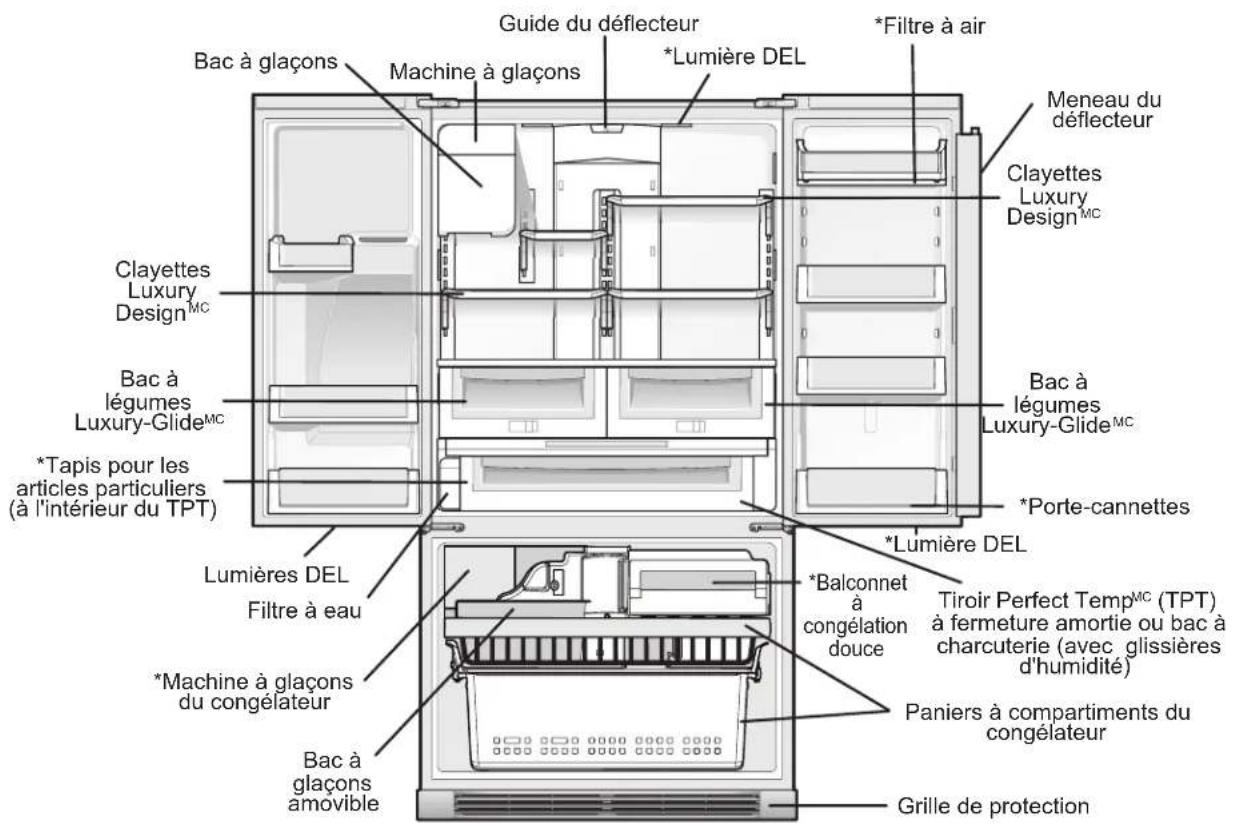

Comprendre les caractéristiques et le vocabulaire

Votre réfrigerateur Electrolux est conçu pour vous procurer une commodité optimale et une flexibilité de rangement. Utilisez l'illustration ci-dessous pour vous familiariser avec les caractéristiques du produit et son vocabulaire.

Remarque

*Les caractéristiques peuvent varier selon le modèle. Le tiroir du congélateur du modèle illustré n'est pas muni d'un couvercle.

*télégraphier l'étagère (à l'intérieur du tiroir du congélateur)

Important

Il est possible de vous procurer les accessoires dont votre réfrigérateur n'était pas équipé sur le site www.electroluxappliances.com ou en composant le 1-877-435-3287.

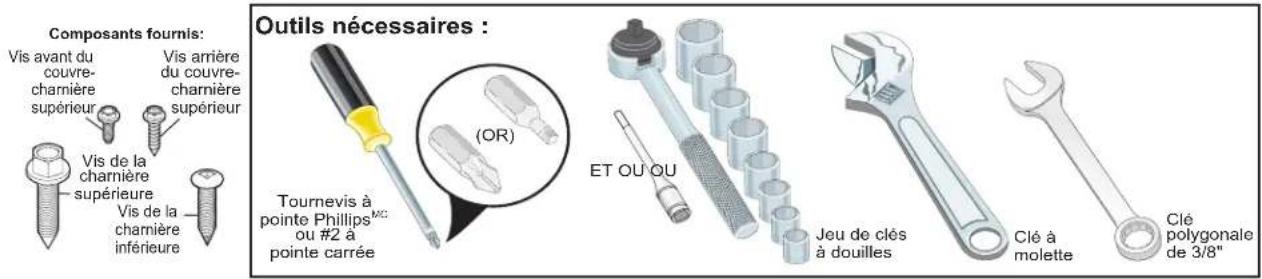

Outils nécessaires

Vous aurez besoin des outils suivants :

Ce Guide d'utilisation et d'entretien vous offre des instructions générales d'installation et de fonctionnement relatives à votre modèle. Nous vous recommandons de faire appel à un sous-contractant professionnel de service ou spécialisé en cuisines pour installer votre réfrigerateur. N'utilisez le réfrigerateur que conformément aux instructions présentées dans ce Guide d'utilisation et d'entretien. Avant de mettre le réfrigerateur en marche, suivez ces premières étapes importantes.

Emplacement

• Choisissez un emplacement près d’une prise électrique mise à la terre, sans disjoncteur de fuite de terre. N’utilisez pas de rallonge électrique ou de fiche d’adaptation.
• Si possible, placez le réfrigerateur à l'abri de la lumière directe du soleil, et loin de la cuisinière, du lave-vaisselle et de toute autre source de chaleur.
• Le réfrigerateur doit être installé sur un plancher à niveau et assez solide pour supporter le poids d'un réfrigerateur rempli à pleine capacité. Pour les modèles équipés d'une machine à glaçons automatique, prenez en considération l'alimentation en eau.

Attention

N'installez PAS le réfrigerateur à un endroit où la température pourrait descendre en dessous de C (55^ F) ou s'élever à plus de C (110^ F). Le compresseur ne pourrait pas maintenir des températures appropriées à l'intérieur du réfrigerateur.

N'obstruez PAS la grille de protection située sur la partie avant inférieure de votre réfrigérateur. Une circulation d'air suffisante est essentielle au bon fonctionnement de votre réfrigérateur.

Installation

• Prévoyez les dégagements suivants pour une installation plus facile, une circulation d'air appropriée et pour la tuyauterie et les raccordements électriques :

Côtés et dessus 9,5 mm (3/8 po) Arrière 25,4 mm (1 po)

Remarque

Si la charnière de la porte de votre réfrigérateur est placée contre un mur, prévoir plus d'espace pour permettre à la porte de s'ouvrir davantage.

Remarque

Les portes du réfrigerateur sont conçues pour se refermer d'elles-mêmes lorsque leur angle d'ouverture est de 20 degrés ou moins.

Votre réfrigerateur doit être placé près d’un comptoir de manière à vous permettre d’y déposer facilement les aliments. Pour vous permettre d’utiliser les bacs du réfrigerateur et les paniers du congélateur de façon optimale, le réfrigerateur doit être positionné pour qu’il soit possible d’ouvrir complètement chacune des portes.

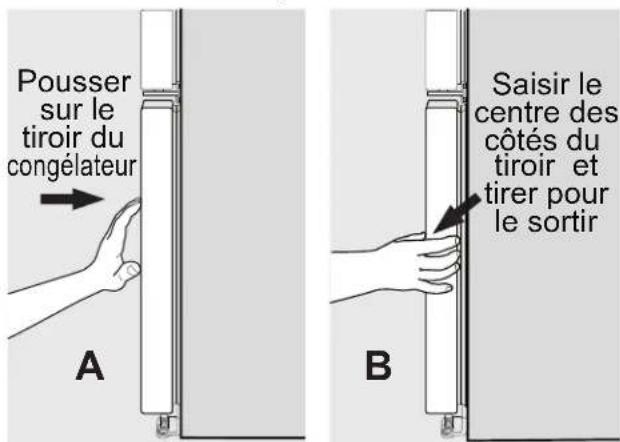

Alignement de la porte du congélateur (sinecessaire)

1 Vérifiez le joint d'étanchéité autour du tiroir du congélateur (en haut, en bas et sur les côtes). 2 Si le joint n'est pas étanche, ouvrez le tiroir et dévissez légèrement les quatre vis du tiroir (deux de chaque côté) pour permettre au tiroir de pivoter. 3 Fermez le tiroir et vérifiez de nouveau l'étanchéité du joint (A). Ouvrez le tiroir en le tirant par les côtés, au centre du tiroir (B). Faites attention à ne pas faire faire une rotation au tiroir.

4 Serrez bien les quatre vis du tiroir. 5 Vérifiez de nouveau le joint d'étanchéité.

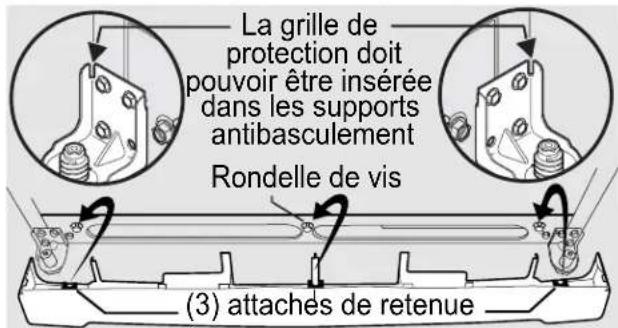

Mise à niveau de la caisse et alignement de la porte du réfrigérateur (si nécessaire)

Directives pour le positionnement final de votre réfrigérateur :

• Les quatre coins de la caisse doivent reposer fermement sur le plancher.
• Les côtés doivent être inclinés de 6 mm (1/4 po) de l'avant vers l'arrière (pour s'assurer que les portes se ferment hermétiquement et correctement).
• Les portes doivent être alignées et de niveau.

La plupart de ces conditions peuvent être résolues en levant ou en abaissant les roulettes ajustables avant.

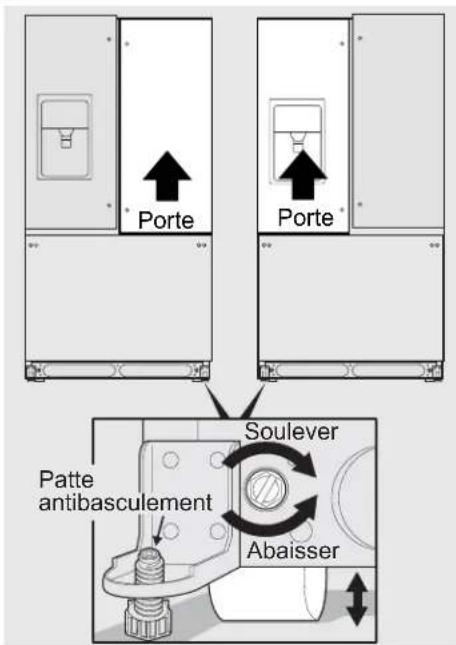

Permettre à niveau la caisse à l'aide des roulettes avant:

1 Entrouvrir le tiroir du congélateur. Soulevez la grille de protection et tirez-la doucement vers l'avant (voir l'illustration). 2 Vous pouvez soulever ou abaisser chacune des portes. Utilisez une clé à douille de 3 / 8 de pouce pour tourner les vis de réglage (une de chaque côté).

Pour lever : tournez la vis de réglage vers la droite. Pour abaisser : tournez la vis d'ajustement vers la gauche.

3 Assurez-vous que les deux portes ne doivent aucune obstruction, que les joints d'étanchéité sont en contact avec la caisse des quatre côtés et que la caisse est stable. 4 Lorsque l'appareil est à niveau, abaissez la patte antibasculement jusqu'à ce qu'elle soit en contact avec le sol.

5 Installez la grille de protection en l'ajustant en place.

Pour ajuster la butée de porte :

La butée de porte s'ajuste pour permettre une ouverture entre 85 et 145 degrés.

Remarque

Illustration avec vue à partir du bas de la porte du réfrigérateur.

Butée de porte réglable

1 Ouvrez la porte pour avoir accès à la vis. 2 Desserrez la vis. 3 Ajustez la porte à l'emplacement désiré.

Porte ajustable

4 Pivotez la butée de porte jusqu'à ce qu'elle soit en contact avec la charnière inférieure.

5 Serrer de nouveau la vis.

Serrer de nouveau la vis

Assurez-vous que la porte s'arrête à l'emplacement désiré avant de reprendre une utilisation normale.

Pour permettre de niveau les portes à l'aide de la charnière inférieure ajustable (certaines modes) :

1. Enlevez tous les aliments des compartiments de la porte que vous ajustez. 2. Ouvrez les portes à 90 degrés. 3. Desserrez ou enlevez la vis.

Desserrez/retirez la vis (s'il y a lieu)

Remarque

La charnière ajustable devrait être utilisée uniquement après que les portes aient été mises à niveau avec les roulettes.

4 Soulever la porte pendant l'ajustement de la rondelle. Pour soulever la porte, pivotez la rondelle vers la droite (lorsque vue d'en bas). Pour abaisser la porte, pivotez la rondelle vers la gauche (lorsque vue d'en bas).

Pour soulever/abaisser la porte

5 Resserrez la vis (s'il y a lieu), en vous assurant qu'elle se trouve entre les rayons de la rondelle. La vis ne doit pas être serrée. Il faut simplement l'insérer pour qu'elle ne dépasse pas de la charnière.

Vis (s'il y a lieu)

Pour ajuster le meneau du déflecteur :

1 Déserrer la vis située sur la charnière du meneau du déflecteur.

Ajustez la vis du meneau du déflecteur

2 Ajustez la hauteur du meneau du déflecteur. Pour une bonne connexion avec le guide du meneau du déflecteur, il doit y avoir une séparation de l'épaisseur d'une pièce de monnaie (1,5 mm ou 0,060 po) entre le guide et le meneau du déflecteur.

Ajustez la hauteur du meneau du déflecteur

3 Serrer de nouveau la vis.

Remarque

Si, après avoir ajusté les portes plus haut, la porte émet un bruit sec ou un clic, enlevez la vis et remplacez-la par la vis plus longue qui est fournie dans la trousse de la poignée.

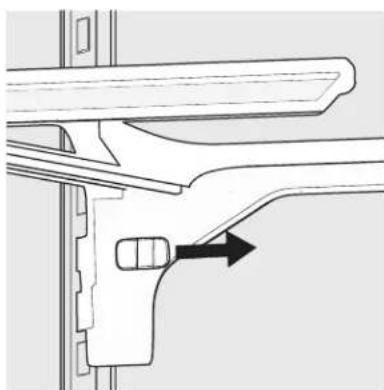

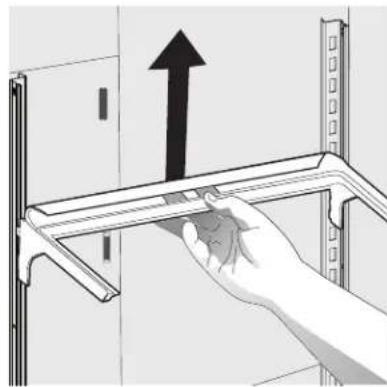

Installation des clayettes

Quand le réfrigerateur est expédié, le support à clayettes et les clips de sécurité des clayettes sont installés en position d'expédition. Vous trouvez ci-dessous des instructions sur comment installer les clayettes aux positions désirées.

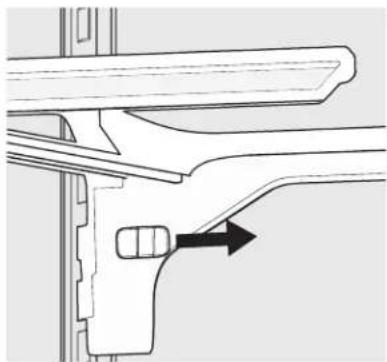

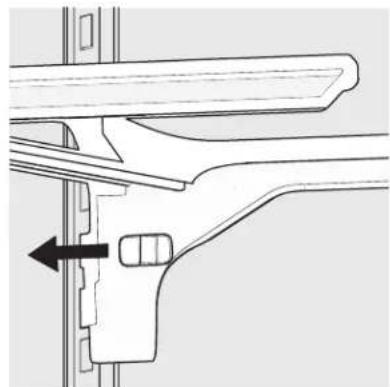

1 Retirez la clayette de sa position verrouillée en tirant le mécanisme à glissière vers vous.

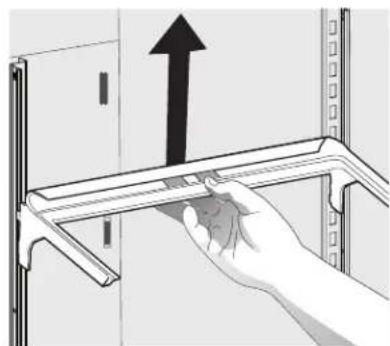

2 Soulevez le support vers le haut et tirez-le vers vous pour le retirer de l'échelle.

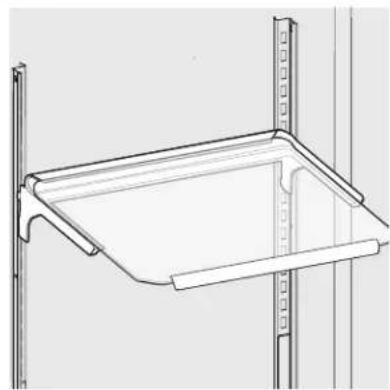

3 Placez les crochets supérieurs du support dans les fentes désirées et descendez-le jusqu'à ce que les crochets inférieurs soient appuyés sur l'échelle.

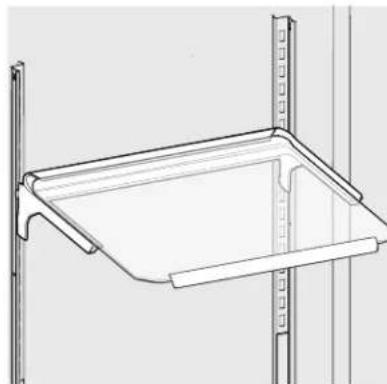

Attention

Les clayettes du réfrigérateur doivent être retirées avant de le déménager.

4 Verrouillez la clayette en poussant le mécanisme à glissière loin de vous.

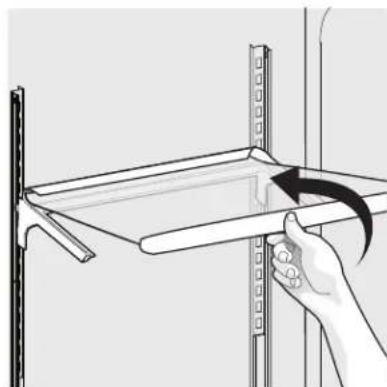

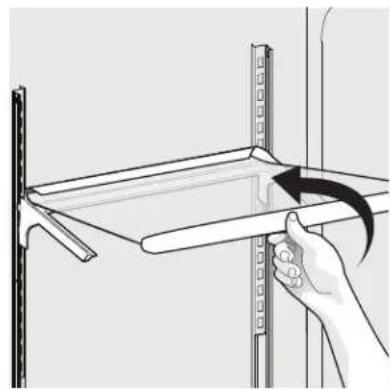

5 En tenant la clayette à un angle de 45 degrés avec la poignée grise face à vous, poussez la clayette jusqu'à l'arrêt du support.

6 Déposez délicatement la clayette sur le support une fois que sa partie arrêté est fixée au support.

Passer par des endroits étroits

Si votre réfrigérateur ne passe pas dans l'entrée, vous pouvez enlever les portes. Vérifiez d'abord en mesurant l'entrée.

Pour vous préparer à enlever les portes :

1. Assurez-vous que le cordon d'alimentation est débranché de la prise murale. 2. Ouvrez le tiroir du congélateur et enlevez la grille de protection (voir la section Installation). 3. Enlevez tous les aliments des clayettes de porte et fermez les portes.

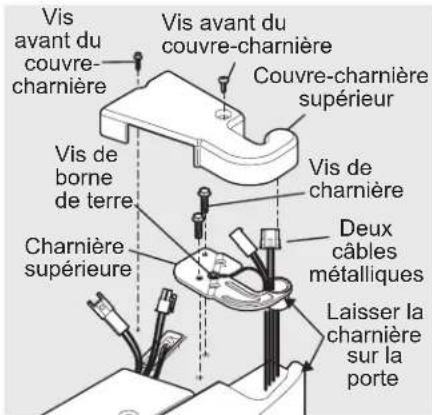

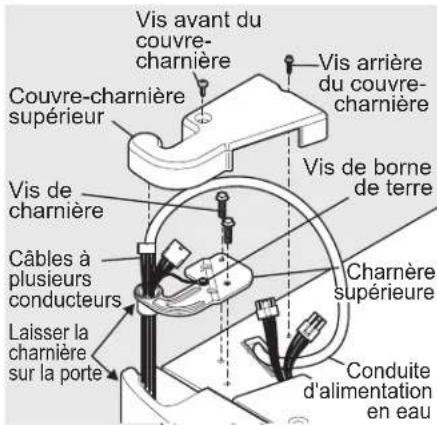

Pour enlever les couvre-charnières supérieurs :

1. Enlevez les deux vis de chaque couvre-charnière des charnières de la porte supérieure. 2. Levez l'intérieur du couvre-charnière et basculez-le vers l'arrière.

Remarque

NE PAS retirer la vis de borne de terre de la charnière.

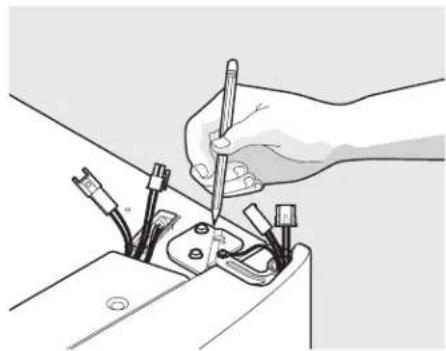

Pour enlever les portes du réfrigérateur :

1 Avec un crayon, faites un léger trait autour des

charnières supérieures de la porte. Ceci facilitera la réinstallation.

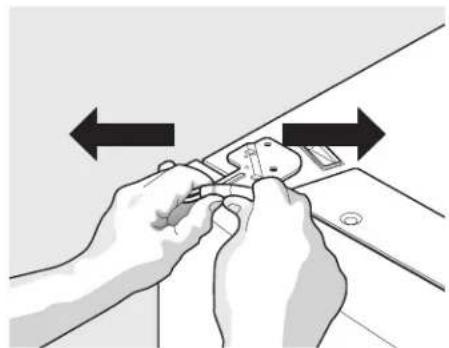

2 Débranchez le faisceau de câblage en tenant fermement les deux côtés du connecteur, appuyez sur la clenche et retirez-le. Enlevez les deux vis de la charnière supérieure. Soulevez la porte hors de la charnière inférieure et mettez-la de côté.

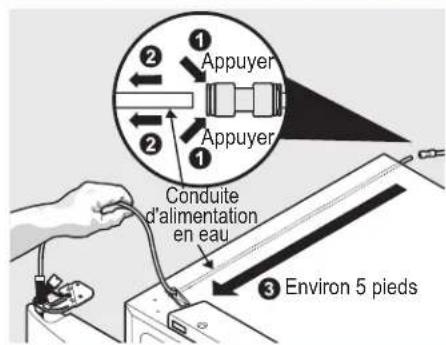

3 Débranchez le tube d'eau du connecteur situé en arrière du réfrigérateur et tirez le tube vers l'avant de l'appareil. Le connecteur se déclenche lorsque vous poussez vers l'intérieur sur le manchon extérieur tout en poussant le tube vers le connecteur, puis en continuant de tenir le manchon, tirez le tube dans une autre direction.

Remarque

Utilisez de la prudence lorsque vous tirez sur la conduite d'eau de l'appareil pour éviter de la tordre.

Remarque

La longueur du tube d'eau que vous tirerez de l'arrière du réfrigerateur sera d'environ 1,5 m.

4 Dévissez les trois vis de la charnière inférieure ainsi que la charnière, si nécessaire.

Pour réinstaller la porte de droite, inversez les étapes ci-dessus.

Pour enlever la charnière inférieure

Une fois les deux portes en place, assurez-vous qu'elles sont bien alignées et de niveau (veuillez voir la section Installation pour plus de détails), et replacez le couvre-charnière supérieur.

Remarque

Lorsque vous réinsérez la conduite d'alimentation en eau et replacez le couvre-charnière supérieur, assurez-vous d'éviter de tordre la conduite.

Attention

Assurez-vous que les portes sont mises de côté de façon sécuritaire afin d'éviter qu'elles tombent et causent des blessures corporelles ou des dommages aux portes ou aux poignées.

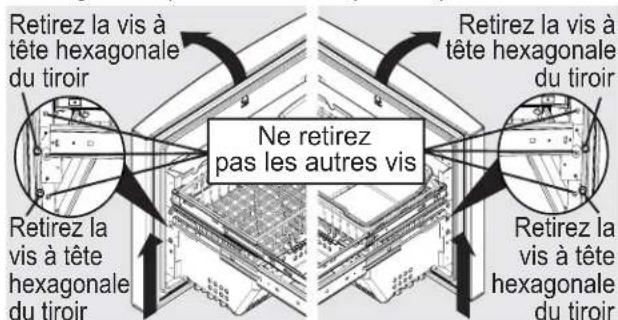

Enlever le tiroir du congélateur

1. Ouvrez le tiroir du congélateur. 2. Enlevez les vis du tiroir sur les côtés droit et gauche (deux vis de chaque côté).

Attention

Le tiroir est lourd. Soyez prudent lorsque vous le soulevez.

Soulevez d'abord le tiroir vers le haut puis vers l'extérieur pour l'enlever.

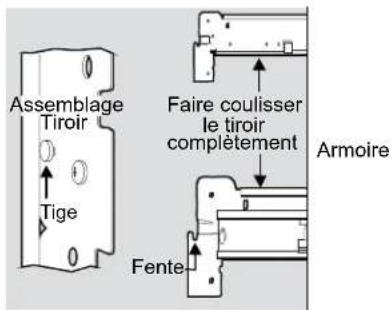

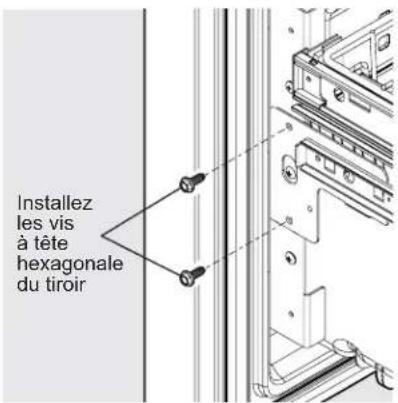

Installer le tiroir du congélateur

1 Avant d'avoir retiré les glissières du bas, déposez le tiroir sur les supports de glissière en vous assurant que les tiges de chaque côté sont complètement insérées dans les fentes de chaque côté.

2 Replacez les quatre vis du tiroir (deux de chaque côté), serrez bien, et fermez le tiroir (C).

3 Vérifiez le joint d'étanchéité autour du tiroir du congélateur (en haut, en bas et sur les côtés). 4 Si le joint n'est pas étanche, ouvrez le tiroir et dévissez légèrement les quatre vis du tiroir (deux de chaque côté) pour permettre au tiroir de pivoter. 5 Fermez le tiroir et vérifiez de nouveau l'étanchéité du joint (A). Ouvrez le tiroir en le tirant par les côtés, au centre du tiroir (B). Faites attention à ne pas faire faire une rotation au tiroir.

6 Serrez bien les quatre vis du tiroir. 7 Vérifiez de nouveau le joint d'étanchéité. 8 Installez la grille de protection en l'ajustant en place.

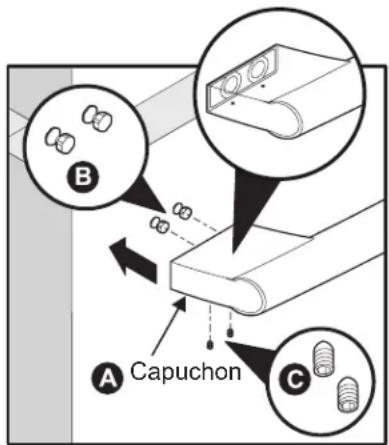

Directives pour l'installation de la poignée de porte

1 Retirez les poignées de l'emballage protecteur. 2 Placez les embouts de la poignée du réfrigerateur (A) par-dessus les boulons avec épaulement supérieur et inférieur qui sont déjà préinstallés et fixés dans la porte (B) en vous assurant que les trous pour les vis sont orientés vers la porte opposée. 3 Tout en tenant la poignée fermement contre la porte, vissez les vis Allen supérieure et inférieure (C) à l'aide de la clé Allen fournie. 4 Répétez les étapes 2 et 3 pour installer la poignée opposée. Assurez-vous que les trous soient tournés vers la première porte. 5 Placez les embouts de la poignée du congélateur par-dessus les boulons avec épaulement gauche et droit déjà préinstallés et fixés au tiroir en vous assurant que les trous pour les vis sont orientés vers le bas. 6 En tenant la poignée fermement contre le tiroir, vissez les vis Allen gauche et droite (C) avec la clé Allen fournie.

Assembler les poignées du réfrigerateur

Assembler la poignée du congélateur

Remarque

Pour être certain que les poignées soient au même niveau que les portes/tiroirs, assurez-vous que les vis sont complètement serrées.

Attention

Portez des gants et des lunettes de protection. Agissez prudemment lorsque vous installez ces poignées.

Avertissement

Afin d'éviter une électrocution pouvant causer la mort ou de graves lésions corporelles, débranchez le cordon d'alimentation du réfrigérateur avant de raccorder la conduite d'alimentation en eau au réfrigérateur.

Attention

Pour éviter des dommages matériels :

• Nous recommandons d'utiliser des tubes tressés en cuivre ou en acier inoxydable pour l'alimentation en eau. Les tubes d'alimentation en eau en plastique de 14 po ne sont pas recommandés. Les tubes en plastique augmentent grandement le risque de fuites d'eau et le fabricant ne sera pas responsable des dommages causés dans le cas où des tubes en plastique sont utilisés pour la conduite d'alimentation.
• N'installez pas de tube d'alimentation en eau dans des endroits exposés au gel.
• Les produits chimiques provenant d'un adoucisseur d'eau défectueux peuvent endommager la machine à glaçons. Si la machine à glaçons est raccordée à de l'eau douce, assurez-vous que l'adoucisseur est entretenu et qu'il fonctionne correctement.

Important

Assurez-vous que les raccordements de la conduite d'alimentation en eau soient conformes aux codes de plomberie locaux.

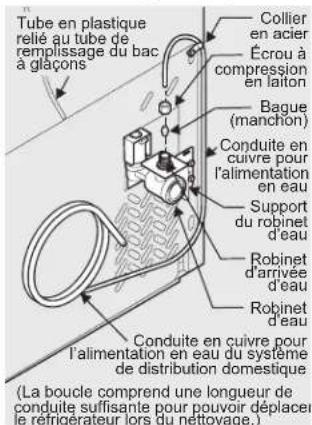

Avant d'installer la conduite d'alimentation en eau, vous aurez besoin de :

1. Outils de base : clé à molette, tournevis à tête plate et tournevis PhillipsMC
2. Accès à une conduite d'alimentation en eau froide dans la maison dont la pression d'eau se situe entre 206,9 et 689,5 kPa (30 et 100 lb/po²).
3. Une conduite d'alimentation en eau en cuivre ou en acier inoxydable de 6,4 mm (1/4 po) de diamètre extérieur. Pour déterminer la longueur de tube requise, mesurez la distance comprise entre l'entrée du robinet de la machine à glaçons en arrière du réfrigerateur et votre tuyau d'eau froide. Ajoutez ensuite 2,1 mètres (7 pi) afin de pouvoir déplacer le réfrigerateur pour le nettoyage (tel qu'illustré).
4. Un robinet d'arrêt pour raccorder la conduite d'alimentation en eau au réseau d'alimentation en eau domestique. N'UTILISEZ PAS de robinet d'arrêt de type auto-purge.
5. NE REUTILISEZ PAS la bague de compression ou du ruban d'étanchéité pour joints filetés.
6. Un écrou de compression et une bague d'extrémité (manchon) pour raccorder la conduite d'alimentation en eau en cuivre au robinet d'entrée de la machine à glacons.

Pour raccorder la conduite d'alimentation en eau au robinet de la machine à glacons :

1. Débranchez le réfrigerateur de sa source d'alimentation électrique.
2. Placez l'extrémité de la conduite d'alimentation en eau dans l'évier ou dans un seau. Ouvrez l'alimentation en eau et vidangez la conduite d'alimentation jusqu'à ce que l'eau soit claire. Fermez l'alimentation en eau au niveau du robinet d'arrêt.
3. Enlevez le capuchon en plastique de l'entrée du robinet de prise d'eau et jetez le capuchon.
4. Si vous utilisez des tubes en cuivre - Glissez I'ecrou à compression en cuivre, puis la bague d'extrémité (manchon) sur la conduite d'alimentation en eau. Poussez la conduite d'alimentation en eau dans l'entrée du robinet d'arrivée d'eau aussi loin que possible (6,4 mm / 1/4 po). Glissez la bague d'extrémité (manchon) dans l'entrée du robinet et serrez I'ecrou de compression à la main sur le robinet. Serrez d'un autre demi-tour avec une clé; NE PAS serrer trop fort. Voir Figure 1.

Si vous utilisez des tubes en acier inoxydable - L'ecrou et la bague d'extrémité sont déjà assemblés sur le tube. Glissez l'écrou de compression sur le robinet d'entrée et serrez l'écrou de compression à la main sur le robinet. Serrez d'un autre demi-tour avec une clé; NE PAS serrer trop fort. Voir Figure 2.

1. À l'aide d'un serre-joint et d'une vis, attachez la conduite d'alimentation en eau (tube en cuivre uniquement) au panneau arrière du réfrigerateur tel qu'illustré.
2. Enroulez la conduite d'alimentation en eau excédentaire (tube en cuivre uniquement) d'environ deux tours et demi à l'arrière du réfrigerateur tel qu'illustré, puis placez les serpentins de façon à ce qu'ils ne vibrent pas et ne s'usent pas contre une surface quelconque.
3. Ouvrez l'alimentation en eau au niveau du robinet d'arrêt et serrez tous les raccordements qui ont des fuites.
4. Raccordez le réfrigérateur à sa source électrique.
5. Pour permettre la machine à glaçons en marche, abaissez le fil métallique du levier de signalisation (machine à glaçons du congélateur) ou placez le commutateur de marche/arrêt de la machine à glaçons à la position de marche (machine à glaçons du réfrigérateur).

Figure 1 Figure 2

Remarque

Vérifiez auprès des autorités de construction locales pour obtenir des recommandations quant aux conduites d'eau et matériaux connexes avant d'installer votre nouveau réfrigérateur. Selon les codes de construction locaux/provinciaux, Electrolux recommande, pour les maisons où il y a déjà un robinet, sa trousse de conduite d'eau Smart ChoiceMD 5305513409 (avec conduite d'eau en acier inoxydable de 1,8 mètre (6 pi)); pour les maisons sans robinet, Electrolux recommande sa trousse de conduite d'eau Smart ChoiceMD 5305510264 (avec conduite d'eau en cuivre de 6 mètres (20 pi) comptant un robinet-vanne à étrier autotaraudant). Veuillez consulter le site www.electroluxappliances.com pour de plus amples renseignements.

Aperçu des caractéristiques du Wave-TouchMC

IQ-TouchMC

Wave-TouchMC (certains modèles)

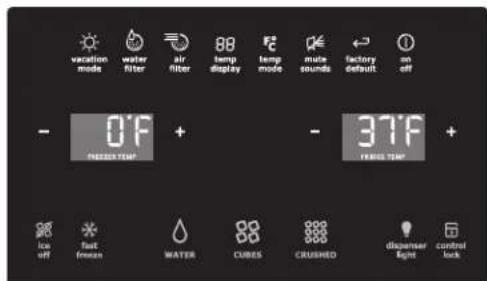

Votre réfrigerateur est doté d'un panneau de commandes à affichage Wave-Touch. Il suffit d'effleurer le verre. L'écran possède trois modes d'affichage.

1er mode: Mode de veille

Le mode de veille affiche seulement les options concernant L'EAU, LES GLAÇONS et LA GLACE PILEE. Appuyez sur une icône pour activer le mode de distribution souhaité. Le voyant du mode de distribution activé est plus lumineux.

2e mode: Mode à affichage actif

Le panneau de commande est actif dès que l'on touche le verre à un endroit où se trouve un indicateur. Toucher les espaces noirs n’activera pas l'affichage. Avant 10 secondes d'inactivité, le panneau de commandes retournera en mode de veille. Les options suivantes du distributeur sont allumées :

ice off

(arret glace)

Fresh Food Ice

Maker

(Machine a

glaçons du

refrigerateur)

fast freeze

(congélation

rapide)

Appuyez sur cette touche et maintenez-la enforcée pendant trois secondes pour arreter oumettre en marche la machine a glacons. La machine a glacons est arrêté quand le témoin qui seTrouve au-dessus de l'icone Arret glace est allumé. Si aucun indicateur n'est allumé, la machine a glacons est en marche. Le fait d'arrer la machine a glacons déactive le distributeur de glacons. Les fonctions GLACON et PIEE ne pourront fonctionner quand la machine a glacons est arrêté.

Active une vitesse de congélation plus rapide pour congeler les aliments et une production de glace accrue.

Remarque

Consultez la section Machine à glaçons automatique - Congélateur pour en savoir plus sur les commandes de la machine à glaçons du congélateur.

dispenser light

(lumière du

distributeur)

verrouillage

des commandes

marche-arrêt

Appuyez sur cette touche et maintenez-la enfoncée pendant trois secondes pour activer ou désactiver. Cette fonction permet d’empêcher des changements non souhaités aux réglages du réfrigérateur et bloque l’utilisation du distributeur d’eau et de glaçons.

Important

Quand la machine à glaçons est arrêtée, il est préférable de transférer la glace qui s'accumule dans le bac à glaçons dans le congélateur ou de la jeter pour l'empêcher de fondre.

3 modes : Options personnalisées

Toucher l'icône options permet d'afficher les options suivantes :

Conservez l’énergie en augmentant la durée de temps jusqu’à la décongélation automatique. Cette caractéristique est activée automatiquement lorsque de longues périodes de temps s’écoulent entre les ouvertures de la porte. Le mode vacances est activé manuellement lorsque le voyant est allumé.

water filter (filtre à eau)

filtre à air

temp display (affichage de la température)

temp mode (mode de température)

muet sons (sons en sourdine)

paramètres par défaut

on/off (marche/arrêt)

Les tonalités émises en appuyant sur chacune des touches peuvent être mises en sourdine selon la préférence de l'utilitaire. Les sont en sourdine lorsque le voyage est allumé. Les signaux d'advertisement demeureront actifs. Réinitialise tous les réglages du réfrigerateur tels la température, l'affichage de la température et les alarmes sonores aux paramètres par défaut tels qu'ils étaient lorsque l'appareil a quitté l'usine. Appuyez sur cette touche et maintenez-la enfoncée pendant trois secondes pour arrêter le système de refroidissement afin de nettoyer le réfrigerateur. Cette touche permet également d'éteindre la machine à glacons, toutes les fonctions du distributeur et le tiroir Perfect TempMC (certaines modèles). L'affichage de la température indique alors hors fonction.

Important

Le fait d'appuyer sur l'icône marche/arrêt du système ne coupe pas l'alimentation électrique de votre réfrigerateur. Vous devez débrancher le cordon d'alimentation de la prise murale.

Régler les températures de refroidissement

1 Touchez le panneau de verre pour que s’illumine le 2e mode d'affichage.

2 Sélectionnez l'icône options. Des indicateurs plus (+) et moins (-) apparaîtront de chaque côté des températures affichées. 3 Appuyez sur + ou - pour régler la température à celle désirée.

L'affichage de la température se met à clignoter lorsque vous appuyez pour la première fois sur la touche. Avant cinq secondes d'inactivité, l'afficheur émet un bip pour indiquer que la nouvelle température est réglée. Avant dix secondes, l'affichage s'interrompt et revient à l'affichage de base.

Alarmes

(indicateur de porte entrouverte)

Si la porte est restée ouverte pendant une longue période de temps, une alarme se déclenche et l'indicateur porte entrouverte s'affiche au centre du panneau de commande. L'avertissement s'arrête lorsque vous fermez la porte. La touche arrêt alarme clignotera pour vous rappeler de réinitialiser toute alarme active. Appuyez sur cette touche pour réinitialiser toutes les alarmes du système.

En cas de température élevée, l'affichage de température clignotera et affichera Hi. Avant 20 minutes, l'indicateur température élevée s'affichera et l'icone arrêt alarme restera allumée jusqu'à ce que vous confirmiez avoir pris conscience de l'avertissement en appuyant sur l'icone. Ensuite, la température la plus élevée atteinte restera affichée et le réfrigerateur reprendra son fonctionnement normal. Tous les autres modes sont désactivés jusqu'à ce que vous indiquiez avoir pris reconnaissance de l'avertissement.

(panne d'électricité)

Si une panne d'électricité survient, l'indicateur panne d'électricité s'affichera et la touche arrêt alarme clignotera jusqu'à ce que vous confirmiez en avoir pris connaissance en appuyant sur l'icône arrêt alarme. D'autres modes peuvent être désactivés jusqu'à ce que vous confirmiez avoir pris connaissance de l'alarme. Une fois l'indicateur panne d'électricité éteint, le réfrigerateur reprend son fonctionnement normal. L'alarme de température élevée peut aussi s'allumer jusqu'à ce qu'une température de fonctionnement sécuritaire soit atteinte.

Mode shabbath du wave-touchmc/iq-touchmc

Le mode Shabbath est une caractéristique qui désactive certaines parties du réfrigerateur et ses commandes Wave-TouchMC et IQ-TouchMC afin de permettre l'observance des rites du Shabbath hebdomadaire et autres fêtes religieuses de la communauté juive orthodoxe.

Remarque

En mode Shabbath, sur le modèle Wave-Touch, seules les touches - + qui servent à éteindre le Mode Shabbath s'allumeront.

Le mode Shabbath est mis en marche ou arrêté en appuyant et en tenant les indicateurs les plus éloignés - et + en même temps, pendant cinq secondes, pour les modes WaveTouch et IQ-Touch. L'affichage indique Sb quand le mode Shabbath est actif.

En mode Shabbath, l'alarme température élevée reste active pour des raisons de santé. Si une alarme température élevée se

déclenchépendantce temps, notamment en raison d'une porteentrouverte, l'alarme sonne de façon intermittentependantenviron10minutes. L'alarme s'arrêteensuite d'elle-même et l'icone températureelevéeseaffiche. L'icone températureélévée resteaffichéemême si la porte est fermée, jusqu'à ce que

le mode Shabbath soit désactivé et que l'icone soit réinitialisée. Le réfrigerateur reprend son fonctionnement normal une fois la porte fermée, sans qu'aucune des règles du Shabbat ou des fêtes ne soit enfreinte.

Pour obtenir de l'aide supplémentaire, des directives d'utilisation et une liste complète des modèles qui possèdent la fonction Shabbath, veuillez visiter le site http://www.star-k.org.

Remarque

En mode Shabbath, ni les voyants lumineux, ni le distributeur, ni le panneau de commande ne fonctionneront tant que le mode Shabbath ne sera pas désactivé.

Le réfrigerateur reste en mode Shabbath après la fin de la panne de courant. Il doit être désactivé en appuyant sur les boutons du panneau de commande.

Remarque

Même si vous avez activé le mode Shabbath, la machine à glaçons terminera le cycle déjà commencé. Le compartiment à glaçons demeurera froid, et de nouveaux glaçons peuvent être fabriqués à l'aide de plateaux à glaçons standard.

Le mode sabbath et le tiroir perfect tempmc

Le tiroir Perfect Temp MC doit être désactivé lors du Shabbath et des célébrations. Avant de mettre le réfrigerateur en mode Shabbath, éteignez le tiroir Perfect Temp MC en appuyant sur le bouton marche/arrêt du tiroir. L'affichage indique arrêt et le tiroir s'éteint. Puis entrez le mode Shabbath sur l'affichage principal du réfrigerateur. (Consultez la section Mode Shabbath Wave-Touch/IQ-Touch.) Lorsqu'en mode Sabbath, l'affichage ne s'allumera pas et le tiroir restera désactivé. Dans ce mode, le tiroir peut toujours être utilisé comme un tiroir dont la température n'est pas non contrôlée. Quand le mode Shabbath est désactivé sur le réfrigerateur, il faudra remettre le tiroir Perfect Temp MC en fonction.

Remarque

Si le tiroir Perfect Temp n'est pas désactivé avant d'emmettre l'appareil en mode Shabbath, il continuera à s'ajuster pour maintenir le réglage fixé même si l'affichage ne s'allume pas pour montrer qu'il est encore activé.

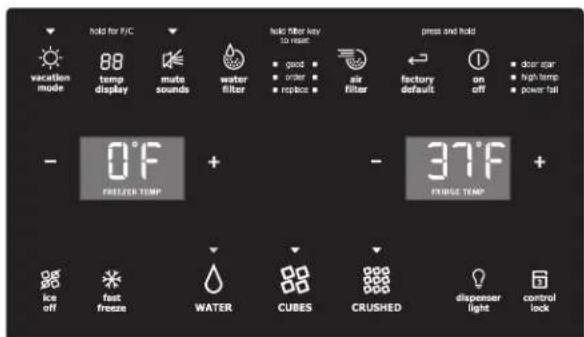

Iq-touchmc (certains modèles)

Votre réfrigérateur est doté d'un panneau de commandes en verre. Il suffit d'effleurer le verre. Trois modes de distribution sont offerts :

1 Eau 2 Glaçons 3 Glace pilée

Un voyant lumineux sera allumé au-dessus de la caractéristique active.

Touchez l'icône pour activer les options ci-dessous.

(arret glace) Fresh Food Ice Maker (Machine à glacons du réfrigerateur)

Appuyez sur cette touche et maintenez-la enfoncée pendant trois secondes pour mettre en marche ou arrêter la machine à glacons. La machine à glacons est arrêtée quand le témoin DEL qui se trouve au-dessus de l'icône arrêt glace est allumé. Si aucun voyant n'est allumé, la machine à glacons est en marche. Le fait d'arrêter la machine à glacons désactive le distributeur de glacons. Ni l'option glaçons, ni l'option pilée ne fonctionneront quand la machine à glacons est arrêtée.

Active une vitesse de congélation plus rapide pour congeler les aliments et une production de glace accrue.

Remarque

Consultez la section Machine à glaçons automatique - Congélateur pour en savoir plus sur les commandes de la machine à glaçons du congélateur.

dispositif lumière marche-arrêt

(lumière du

distributeur)

Control Lock (verrouillage des commandes) Appuyez sur cette touche et maintenez-la enfoncée pendant trois secondes pour activer ou désactiver. Cette fonction permet d’empêcher d’apporter des changements non souhaités aux réglages du réfrigerateur et bloque l’utilisation du distributeur d’eau et de glaçons.

vacation mode Conserve l'énergie en augmentant la durée de temps jusqu'à la décongélation automatique. Cette caractéristique est activée automatiquement lorsque de longues périodes de temps s'écoulent entre les ouvertures de la porte. Le mode vacances est activé manuellement lorsque le voyant est allumé.

water filter Appuyez sur cette touche pour afficher l'état du filtre à eau. Appuyez sur cette touche et maintenez-la enfoncée pendant trois secondes pour la réinitialiser après avoir changé le filtre.

air filter Appuyez sur cette touche pour afficher l'état du filtre à air

temp display (affichage de la température)	Touchez pour être ou allumer l'affichage des températures du congélateur et du réfrigérateur Appuyez sur affichage de la température pour que l'affichage passée des degrès Fahrenheit aux degrès Celsius.
mute sounds (sons en sourdine)	Les tonalités émises en appuyant sur chacune des touches peuvent être mises en sourdine selon la préférence de l'utilisateur. Lessons sont en sourdine lorsque le voyageant est allumé. Les signaux d'advertissement demeureront actifs.
factory default (paramétres par défaut)	Réinitialise tous les réglages du réfrigerateur tels la température, l'affichage de la température et les signau sonores aux paramétres par défaut tels qu'ils étaient lorsque l'appareil a quitté l'usine.
on off (marche/arrêt)	Appuyez sur cette touche et maintenez-la enforcée pendant trois secondes pour arrêter le système de refroidissement afin de nettoyer le réfrigerateur. Cette touche permèt également d'éteindre la machine à glaçons et toutes les fonctions du distributeur. L'affichage de la température indique alors arrêt.

Important

Le fait d'appuyer sur l'icône marche/arrêt du système ne coupe pas l'alimentation électrique de votre réfrigerateur. Vous devez débrancher le cordon d'alimentation de la prise murale.

Important

Quand la machine à glaçons est arrêtée, il est préférible de transférer la glace qui s'accumule dans le bac à glaçons dans le congélateur ou de la jeter pour l’empêcher de fondre.

Régler les températures de refroidissement

1. Touchez le panneau de commandes pour que s’illuminent les indicateurs plus (+) et moins (-) de chaque côté des températures affichées. 2. Appuyez sur + ou - pour régler la température à celle désirée. L'affichage de la température clignotera dès que vous appuierez pour la première fois sur la touche. L'affichage s'arrêtera après 1 minute et se remettra en affichage de base.

Alarmes

Door Ajar (indicateur de porte entrouverte)

Température élevée

Panneau électrique

Si la porte est restée ouverte pendant une longue période de temps, une alarme se déclenchera et l'indicateur porte entrouverte s'affichera sur le côté droit du panneau de commande. L'avertisseur s'arrêtera lorsque vous fermez la porte. La touche sons en sourdine clignotera pour vous rappeler de réinitialiser toute alarme active. Appuyez sur cette touche pour réinitialiser toutes les alarmes du système.

En cas de température élevée, l'affichage de température clignotera et affichera HI. Avant 20 minutes, l'indicateur température élevée s'affichera et la touche arrêt alarme restera allumée jusqu'à ce que vous confirmiez avoir pris connaissance de l'avertissement en appuyant sur l'icone. Ensuite, la température la plus élevée atteinte restera affichée et le réfrigerateur reprendra son fonctionnement normal. Tous les autres modes sont désactivés jusqu'à ce que vous indiquiez avoir pris connaissance de l'avertissement.

Si une panne d'électricité survient, l'indicateur panne d'électricité s'affiche et la température clignote jusqu'à que vous appuyiez sur l'icône sons en sourdine pour indiquer que vous avez pris connaissance de l'alarme. D'autres modes peuvent être désactivés jusqu'à ce que vous confirmiez avoir pris connaissance de l'alarme. L'indicateur panne d'électricité est désactivé et le réfrigerateur reprend son fonctionnement normal. L'alarme température élevée peut aussi s'allumer jusqu'à ce qu'une/température de fonctionnement sécuritaire soit atteinte.

Attention

Pour un bon fonctionnement du distributeur, la pression de l'eau recommandée devrait être comprise entre 30 psi et 100 psi. Une pression excessive peut entraîner un mauvais fonctionnement du filtre à eau.

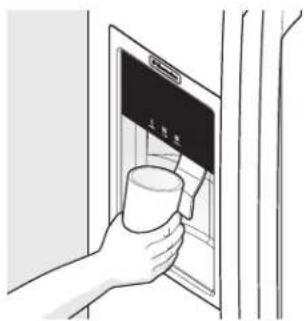

Commencez par remplir le réservoir en maintenant un verre appuyé contre la palette du distributeur d'eau. Laissez le verre dans cette position jusqu'à ce que

L'eau commence à sortir du distributeur. Cela peut prendre environ une minute et demie.

Continue de faire couler l'eau pendant environ trois minutes pour éliminer les impuretés du système et de la tuyauterie (en arrêtant pour vider le verre lorsque nécessaire).

Remarque

Le distributeur d'eau possède un dispositif intégré qui coupe le débit d'eau après trois minutes d'utilisation continue. Pour réinitialiser ce dispositif d'arrêt, relâchez simplement le levier du distributeur.

Fonctionnement et entretien de la machine à glaçons

Une fois le réfrigerateur correctement installé et refroidi pendant plusieurs heures, la machine à glaçons peut faire des glaçons après 24 heures. La machine à glaçons remplira le bac de l'arrière. Vous devez utiliser le distributeur à glaçons pour forcer les glaçons à aller vers l'avant du bac. Vous permettrez ainsi au bac de se remplir entièrement.

Important

Votre machine à glaçons est mise en marche à l'usine de sorte qu'elle fonctionnera aussitôt que vous installerez votre réfrigérateur. Si vous ne pouvez pas brancher l'alimentation en eau, régalez l'icône Marche/Arrêt de la machine à glaçons à Arrêt et fermez le robinet d'alimentation en eau ; sinon le robinet de remplissage de la machine à glaçons peut émettre un fort bruit de bourrage lorsqu'il tente de fonctionner sans eau.

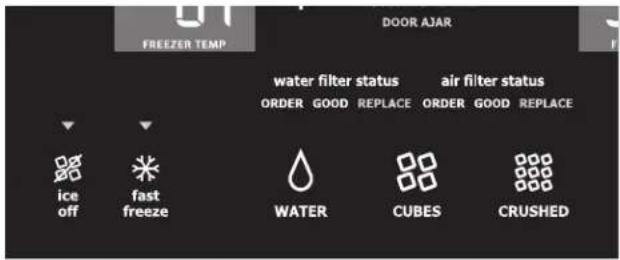

Mise en marche et arrêt de la machine à glaçons du réfrigérateur

La production de glaçons est commandée par l'icône marche/arrêt de la machine à glaçons sur le panneau de commande.

Appuyez sur l'icône arrêt glace et maintenez-la enfoncée pendant trois secondes pour mettre en marche ou arrêter la machine à glaçons. Si aucun indicateur n'est allumé, la machine à glaçons est en marche.

Important

Si la machine à glaçons est éteinte, la glace qui s'y trouve va fondre dans le bac.

Important

Éteindre la machine à glaçons désactivera le distributeur de glaçons. Vous pourrez encore utiliser le distributeur d'eau.

Remarque

La machine à glaçons possède aussi un levier de signalisation intégré en plastique qui arrête automatiquement la production de glaçons lorsque le bac à glaçons est plein. Ce levier de signalisation ne doit pas être utilisé pour arrêter manuellement la machine à glaçons.

Utiliser la machine à glaçons après l'installation

Avant de faire des glaçons pour la première fois, assurez-vous d'amorcer le système d'alimentation en eau. Si la tuyauterie neuve contient de l'air, il est possible que la machine à glaçons ait besoin de deux à trois cycles avant de produire des glaçons. De plus, si le système n'est pas « saigné », les premiers glaçons produits peuvent être colorés ou avoir un goût douteux.

Important

Il arrive parfois que la taille des glaçons dans le bac ou qui sortent du distributeur soit plus petite que la taille normale. Ce phénomène peut se produire pendant le fonctionnement normal de la machine à glaçons. Toutefois, si la pression d'eau n'est pas assez forte ou si le filtre doit être remplacé, la fréquence de ce type de glaçons augmentera. Quand le filtre à eau atteint la fin de sa vie utile et qu'il est de plus en plus obstrué par des particules, moins d'eau se rend jusqu'à la machine à glaçons à chacun des cycles. Rappelez-vous de changer le filtre à eau environ tous les six mois. Si l'eau du robinet de votre demeure est de mauvaise qualité, il vous faudra changer le filtre plus souvent.

Conseils pour la machine et le distributeur à glaçons

Si votre réfrigérateur n'est pas raccordé à une alimentation en eau ou si l'alimentation en eau est fermée, désactivez la machine à glaçons en appuyant sur la touche à effleurement marche/arrêt trois secondes. - Les bruits suivants sont normaux lorsque la machine à glaçons est en fonction : - Moteur qui fonctionne - Glaçon qui tombe dans le bac à glaçons - Robinet d'eau qui s'ouvre et se ferme - Eau qui coule - Lors de la distribution de glaçons, vous pouvez entendre un bruit de claquement ou un clic lors de l'ouverture et de la fermeture de la palette de distribution de glaçons. Si vous avez besoin d'une grande quantité de glaçons d'un seul coup, il est préférable de les prendre directement dans le bac à glaçons. - Les glaçons qui restent trop longtemps dans le bac peuvent développer un goût douteux. Videz le bac à glaçons tel qu'expliqué ci-dessous. - Quand le distributeur à glaçons fonctionne, il est normal que des petits morceaux de glace se retrouvent parmi les gros glaçons.

Attention

Si l'alimentation en eau vers votre réfrigérateur est adoucie, assurez-vous que l'adoucisseur est entretenu adéquatement. Les produits chimiques compris dans un adoucisseur d'eau peuvent endommager la machine à glaçons.

Nettoyer la machine à glacéons nettoyer la machine à glaçons

Nettoyez la machine à glaçons et le bac à glaçons à intervalles réguliers, en particulier avant de partir en vacances ou de déménager.

1 Arrêtez la machine à glaçons. 2 Retirez le bac à glaçons en le tirant vers vous pour le sorting.

3 Videz et nettoyez soigneusement le bac à glaçons avec un détergent doux. N'utilisez pas de nettoyants forts ou abrasifs. Rincez à l'eau claire. 4 Laissez le bac à glaçons sécher complètement avant de le remettre dans le congélateur.

Retrait du bac à glaçons

5 Remettez le bac à glaçons en place. Mettez la machine à glaçons en marche.

Enlevez et videz le bac à glaçons si :

• Les glaçons commencent à fondre dans le bac et gèlent ensemble en raison d'une panne de courant prolongée (une heure ou plus), entraînant du coup le blocage du mécanisme du distributeur.
• Vous n'utilisez pas souvent le distributeur à glaçons. Les glaçons se soudent ensemble dans le bac à glaçons et bloquent le mécanisme du distributeur.

Enlevez le bac à glaçons et secouez-le pour délier les glaçons ou nettoyez-le tel qu'expliqué ci-dessus.

Attention

N'utilisez JAMAIS de pic à glace ou autre instrument pointu pour casser la glace. Ceci pourrait endommager le bac à glaçons.

Pour décoller la glace, utilisez de l'eau chaude. Avant de replacer le bac à glaçons, assurez-vous qu'il est complètement sec.

Important

Lorsque vous enlevez ou que vous replaces le bac à glaçons, EVITEZ de faire tourner la vis sans fin à l'intérieur du bac. Si vous déplacez accidentellement la vis sans fin, alignez-la à nouveau en la faisant tourner de jusqu'à ce que le bac à glaçons soit bien en place par rapport au mécanisme d'entraînement (voir ci-dessous). Si la vis sans fin n'est pas correctement alignée au moment de replacer le bac à glaçons, le réfrigérateur ne distribuera pas de glace. La porte du réfrigérateur pourrait également mal fermer, ce qui laisserait pénétrer de l'air chaud à l'intérieur du réfrigérateur.

Ajustement de la vis sans fin du bac à glaçons

Remarque

Il est possible d'inverser une seconde machine à glaçons dans le congélateur de la plupart des modèles. Communiquez avec votre détaillant pour plus de détails.

Fonctionnement et entretien de la machine à glaçons (certains modèles)

Lorsque le réfrigerateur est installé correctement, la machine à glaçons peut faire des glaçons dans un délai de 24 heures. Il peut remplir complètement un bac à glaçons dans un délai d'environ trois jours.

Lorsque vous utilisez la machine à glaçons pour la première fois et afin de vous assurer du bon fonctionnement de la machine à glaçons, vous devez libérer l'air du tube du filtre à eau. Une fois que la machine à glaçons commence à faire des glaçons, laissez le seau se remplir complètement, puis jetez les DEUX PREMIERS seaux remplis de glaçons. Il faut compter au moins deux jours pour remplir complètement le seau en mode de production régulière de glaçons ou 112 jour en mode glace rapide.

La machine à glaçons produit environ quatre livres de glace toutes les 24 heures selon les conditions d'utilisation.

Important

Votre machine à glaçons est mise en marche à l'usine de sorte qu'elle fonctionnera aussitôt que vous installerez votre réfrigérateur. Si vous ne pouvez pas raccorder l'alimentation en eau, levez le fil du levier de signalisation de la machine à glaçons pour le désactiver. Autrement, le robinet de remplissage de la machine à glaçons émettra un fort bruit de bourdonnement lorsqu'elle tentera de fonctionner sans eau.

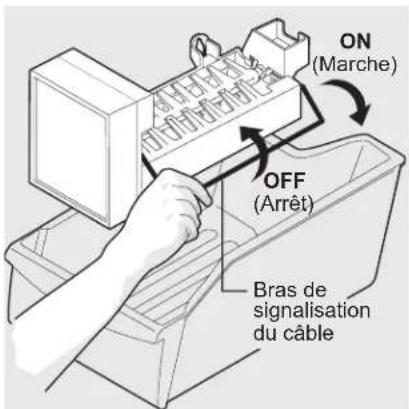

Mise en marche et arrêt de la machine à glaçons

La production de glace est contrôlée en levant/abaissant le fil du levier de signalisation de la machine à glaçons. Pour accéder à la machine à glaçons, enlevez le tiroir du congélateur. Levez le fil du levier de signalisation pour ARRÊTER la machine à glaçons et abaissez le fil du levier de signalisation pour la METTRE EN MARCHE.

Conseils pour la machine à glaçons

Si votre réfrigérateur n'est pas raccordé à une alimentation en eau ou si l'alimentation en eau est fermée, désactivez la machine à glaçons en levant le fil du levier de signalisation.

• Les bruits suivants sont normaux lorsque la machine à glaçons est en fonction :
• Moteur qui fonctionne
• Glaçon qui tombe dans le bac à glaçons
• Robinet d'eau qui s'ouvre et se ferme - Eau qui coule
• Les glaçons qui restent trop longtemps dans le bac peuvent développer un goût douteux. Videz le bac à glaçons tel qu'expliqué ci-dessous.

Fonction glace rapide

Votre réfrigérateur est équipé d'une fonction glace rapide « Smart » qui, si activée dans votre interface utilisateur, permet une augmentation de la production de glaçons. Vous n'êtes pas obligé de la désactiver si vous n'en avez pas besoin. Notre réfrigérateur fonctionnera pour des conditions normales.

Attention

Si l'alimentation en eau vers votre réfrigerateur est adoucie, assurez-vous que l'adoucisseur est entretenu adecuatement. Les produits chimiques compris dans un adoucisseur d'eau peuvent endommager la machine à glaçons.

Nettoyer la machine à glacéons nettoyer la machine à glaçons

Nettoyez la machine à glaçons et le bac à glaçons à intervals réguliers, en particulier avant de partir en vacances ou de déménager.

1. Arrêtez la machine à glaçons. 2. Enlevez le bac à glaçons. 3. Videz et nettoyez soigneusement le bac à glaçons avec un détergent doux. N'utilisez pas de nettoyants forts ou abrasifs. Rincez avec de l'eau propre. 4. Laissez le bac à glaçons sécher complètement avant de le remettre dans le congélateur. 5. Remettez le bac à glaçons en place. Mettez la machine à glaçons en marche.

Enlevez et videz le bac à glaçons si :

• Si une panne d'électricité dure une heure ou plus, les glaçons que contient le bac commencent à fondre et gèlent ensemble.

Enlevez le bac à glaçons et secouez-le pour délier les glaçons ou nettoyez-le tel qu'expliqué ci-dessus.

Attention

N'utilisez JAMAIS de pic à glace ou autre instrument pointu pour casser la glace. Ceci pourrait endommager le bac à glaçons.

Pour décoller la glace, utilisez de l'eau chaude. Avant de replacer le bac à glaçons, assurez-vous qu'il est complètement sec.

Attention

Pour éviter les blessures et les dommages, manipulez les tablettes en verre trempé avec précaution. Ces tablettes peuvent se briser subitement si elles sont craquelées, égratignées ou exposées à des changements brusques de température. Laissez la température des tablettes de verre se stabiliser à la température ambiante avant de les nettoyer. Ne pas les laver dans un lave-vaisselle.

Remarque

Les caractéristiques peuvent varier selon le modèle.

Pour changer la position d'une clayette :

1 Retirez la clayette de sa position verrouillée en tirant le mécanisme à glissière vers vous.

2 Soulevez le support vers le haut et tirez-le vers vous pour le retirer de l'échelle.

3 Placez les crochets supérieurs du support dans les fentes désirées et descendez-le jusqu'à ce que les crochets inférieurs soient appuyés sur l'échelle.

Attention

Les clayettes du réfrigérateur doivent être retirées avant de le déménager.

4 Verrouillez la clayette en poussant le mécanisme à glissière loin de vous.

5 En tenant la clayette à un angle de 45 degrés avec la poignée grise face à vous, poussez la clayette jusqu'à l'arrêté du support.

6 Déposez délicatement la clayette sur le support une fois que sa partie arrière est fixée au support.

Bacs

Votre réfrigerateur comprend une variété de bacs de rangement. Les positions de ces bacs du bas du réfrigerateur sont fixes.

Bacs à légumes luxury-glideMC

Les bacs à légumes sont conçus pour y conserver des fruits, des légumes et autres produits frais. Ils sont dotés d'un système à roulement à billes facile à ouvrir et d'une fonctionnalité d'amortissement de la fermeture afin de ne pas endommager vos fruits et légumes.

Ouvrir le bac à légumes

Contrôle de l'humidité du bac à légumes

Les bacs à légumes incluent une commande à glissière pour ajuster l'humidité à l'intérieur du bac. Les légumes-feuilles se conservent moins lorsque la commande d'humidité est réalisée à Humidité élevée. Les fruits frais se conservent moins lorsque la commande d'humidité est réalisée à Humidité faible.

Ajuster l'humidité du bac à légumes (varie selon le modèle)

Pour enlever le bac à légumes afin de le nettoyer :

1. Tirez le bac jusqu'à ce qu'il bloque. 2. Soulevez légèrement l'avant et enlevez le tiroir.

Enlever le bac à légumes

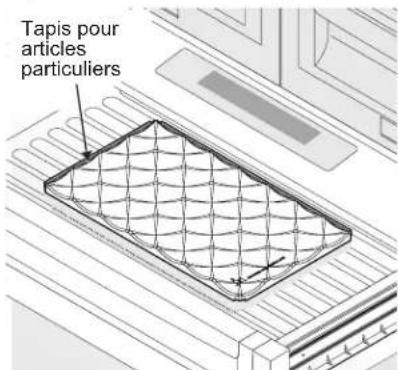

Tapis pour articles particuliers (certains modèles)

La conception innovatrice du tapis pour articles particuliers vous permet de logger quatre bouteilles de vin ou des canettes de boisson gazeuse, ou tout autre article que vous désirez immobiliser.

Tiroir cool zone (certains modèles)

Certains modèles sont dotés d'un tiroir où loger les aliments en vrac à court terme. Ce tiroir inclut une commande à glissière qui permet d'en ajuster l'humidité interne.

Remarque

Toute viande qui sera conservée pendant plus de deux jours doit être congelée. Si vous conservez des fruits et des légumes dans ce tiroir, ajustez-le à une humidité élevée.

Tiroir perfect tempMC (certains modèles)

TempDrawer

meat/poultry

fish/shellfish

cheese

snacks

Le tiroir Perfect Tempé est conçu pour conserver les aliments à une température précise, soit plus chaude ou plus froide, ou à la même température que la section des aliments frais de votre réfrigerateur. Ce tiroir est doté d'un système à roulement à billes facile à ouvrir et d'une fonctionnalité d'amortissement de la fermeture afin de ne pas endommager vos fruits et légumes. Le réglage décongélation garde une température propice à la décongélation des aliments congelés pendant 12 heures. Après cette période de temps, il change pour le réglage collations afin de conserver les aliments décongelés.

Pour faire fonctionner :

1 Pour permettre le démarrage et l'arrêt, appuyez sur le bouton Marche/Arrêt du tiroir. L'afficheur numérique indiquera une température entre -2°C (F) et +6°C (F) si en marche et arrêt si arrêté. 2 Appuyez sur F/C si vous préférez afficher les températures en Fahrenheit (F) ou en Celsius (C). 3 Appuyez sur les boutons de défilement vers le haut ou vers le bas pour illuminer votre choix. 4 Une fois l'option sélectionnée, le tiroir s'ajustera et maintiendra la température selon le réglage sélectionné. 5 Lorsque désactivé, le tiroir Perfect Temp ^MC fonctionne comme un bac à viandes régulier. Le tiroir Perfect Temp ^MC est parfait pour les produits alimentaires emballés. Les légumes-feuilles et les fruits non emballés se conservent dans un des bacs à légumes. 6 La sélection des trois favoris offre la flexibilité de pouvoir régler et garder des sélections de température personnalisées.

La température s'ajuste en appuyant sur les boutons + ou -. Le tiroir gardera le réglage de température sélectionné jusqu'à ce qu'il soit changé.

Les boutons de commande peuvent être verrouillés pour empêcher des changements accidentels en appuyant sur le bouton verrouillage des commandes pendant trois secondes. Désactivez en appuyant encore une fois pendant trois secondes.

Ouvrir le tiroir

Important

NE PAS nettoyer la zone d'affichage du tiroir Perfect TempMC avec des nettoyants abrasifs ou caustiques. Essuyez avec une éponge humide.

Attention

Le tiroir Perfect Temp MC. Il est possible d'enlever le tiroir Perfect Temp MC et son couvercle afin de les nettoyer, mais l'unité de commande, attachée au côté droit du réfrigérateur, ne peut pas être enlevée. N'immergez pas le couvercle du tiroir Perfect Temp MC dans l'eau et ne le mettez pas au lave-vaisselle. Nettoyez avec un linge ou une éponge humide.

Pour enlever le tiroir perfect temp MC afin de le nettoyer :

1. Tirez le bac jusqu'à ce qu'il bloque. 2. Soulevez légèrement l'avant et enlevez le tiroir.

Enlever le tiroir

Remarque

Quand le réfrigerateur est en appuyant le bouton principal Wave-TouchMC ou IQ-TouchMC, le tiroir Perfect TempMC s'éteint aussi. Quand le réfrigerateur est remis en marche, le tiroir Perfect TempMC fonctionnera de nouveau selon le réglage de température en vigueur avant que le réfrigerateur ne soit mis hors tension.

Compartiments de rangement

Les portes de votre réfrigerateur compartmenté sont munies d'un système modulaire de compartiments de rangement. Tous ces compartiments s'enlèvent facilement pour le nettoyage. Certains d'entre eux sont fixes, tandis que d'autres peuvent être ajustés selon vos besoins.

Les compartiments de porte sont parfaits pour entreposer des bocaux, des bouteilles, des cannettes et des breuvages dans des grandes bouteilles. Ils permettent aussi de rapidement choisir les articles souvent utilisés.

Pour changer la position d'un balconnet ajustable :

1 Retirez tous les aliments du balconnet. 2 Agrippez le balconnet fermement des deux mains et soulevez-le. 3 Enlevez le balconnet. 4 Placez le balconnet un peu plus haut que la position désirée. 5 Déposez le balconnet sur les supports en appuyant jusqu'à ce qu'il s'enclenche en place.

Balconnets réglables

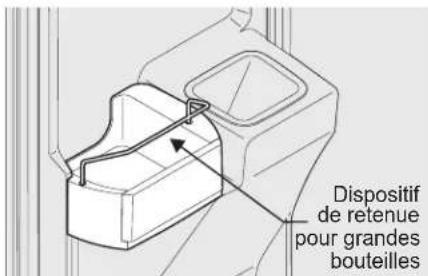

Dispositif de retenue pour grandes bouteilles

Le dispositif de retenue pour grandes bouteilles empêche les contenants de grande taille qu'il contient de tomber vers l'avant quand s'ouvre la porte du réfrigerateur. Pour l'installer, insérer les extrémités du dispositif de retenue dans les fentes.

Portecannettes

Les porte-cannettes vous permettent de conserver jusqu'à huit boissons en cannette de 12 onces de façon pratique et sécurité.

Porte-cannettes

Caractéristiques du congélateur (variant selon le modèle)

Paniers du congélateur

Pour enlever le panier central

1. Enlevez tous les articles du panier. 2. Enlevez le panier en le tirant complètement, puis en le soulevant.

Pour remettre le panier central, placez-le sur les attaches de retenue en vous assurant que l'avant du panier est bien placé dans les attaches de retenue sur la barre stabilisatrice.

Remarque

Si le panier ne repose pas sur les attaches de retenue de la barre stabilisatrice, le tiroir ne fermera pas ajustement.

Pour enlever le panier du bas

1. Enlevez tous les articles du panier. 2. Enlevez le panier en le basculant vers l'avant et en le soulevant hors de ses attaches de retenue.

Enlever le panier du bas

Pour remettre le panier du bas, insérez le panier dans les attaches de retenue.

Balconnet à servir douce

La conception du balconnet à servir douce du coin supérieur droit lui permet de se maintenir à des températures supérieures de quelques degrés à celle du congélateur. C'est l'endroit parfait ou logger des articles nécessitant une texture plus douce pour en faciliter le service, notamment la crème glacée.

Enlever les séparateurs

Soulevez l'avant du milieu du séparateur et retirez-le.

Séparateur en fil métallique du panier central

Serrez la poignée et soulevez le centre du séparateur pour le déplacer d'un côté à l'autre. (Le séparateur ne s'enlève pas.)

Séparateur de plastique du panier inférieur

Rangement des aliments frais

• Maintenez la température du compartiment réfrigérateur entre 1 et 4,4° C (34 - 40^ F), avec comme température optimale 2,7° C (37^ F).
• Evitez de surcharger les clayettes du réfrigérateur car cela réduit la circulation d'air et cause un refroidissement inégal.

Fruits et légumes

• Conservez les fruits et légumes dans les bacs à légumes, où l'humidité est enfermée et aide à préserver la qualité des aliments plus longtemps. Lavez les articles et enlevez l'exces d'eau.
• Enveloppez les articles qui dégagent de fortes odeurs ou les articles dont le contenu est très humide.

Viande

• Enveloppez la viande crue et la volaille séparément et de façon sécuritaire afin de prévenir les fuites et la contamination d'autres produits ou surfaces. Utilisez le tiroir Cool ZonMC ou le tiroir Perfect Temp et sélectionnez le réglage viande/volaille pour une conservation à court terme. Toute viande qui sera conservée pendant plus de deux jours devrait être congélée.

Conservation des produits surgelés

• Maintenez le compartment du congelatreur à F ou plus bas. Un congélateur fonctionne de manière plus efficace lorsqu'il est au moins rempli aux 3%.

Emballer les aliments pour les congeler

• Afin de minimiser la déshydratation et la détérioration de la qualité des aliments, utilisez du papier aluminium, de l'emballage pour congélation, des sachets pour congélation ou des contenants hermétiques. Retirez le plus d'air possible des emballages et fermez-les hermétiquement. L'air enfermé peut déshydrater les aliments, les faire changer de couleur et leur faire prendre un goût douteux (du à la brûlure de congélation).
• Enveloppez les viandes fraîches et la volaille dans un emballage de congélation approprié avant de congeler.
• Ne pas congeler de nouveau de la viande complètement décongelée.

Chargement du congélateur

• Avant de faire vos emplettes, activez l'option congélation rapide afin de préserver les nouveaux aliments que vous placerez au congélateur autant que possible, dès votre retour. Le fait d'activer l'option congélation rapide aidera aussi votre congélateur à maintenir la température sélectionnée quand vous y aurez placé vos nouvelles emplettes avec les aliments qui y sont déjà.
• Évitez d'ajouter trop d'aliments chauds en même temps dans le congélateur. Une telle surcharge ralentit la congélation et peut augmenter la température des aliments congelés.
• Laissez un espace entre les emballages de sorte que l'air puisse circuler librement, ce qui permet aux aliments de congeler aussi rapidement que possible.

Installation

• Placez le réfrigerateur dans la partie la plus fraîche de la pièce, à l'abri du soleil direct et loin des conduits d'air chaud ou des registres.
• Ne placez pas le réfrigerateur à côté d'appareils qui produisent de la chaleur tels une cuisinière, un four ou un lave-vaisselle. Si vous ne pouvez faire autrement, une section d’armoire ou une couche supplémentaire d’isolant entre les deux appareils permettra au réfrigerateur de fonctionner de façon plus efficace.
• Mettez le réfrigerateur de niveau de sorte que les portes puissent se fermer hermétiquement.

Réglages de température

• Consultez la section Commandes pour des directives sur les réglages de la température.

Conservation des aliments

• Évitez de surcharger le réfrigérateur ou de bloquer les évents d'air froid. Sinon, le réfrigérateur devra fonctionner plus longtemps et utiliser plus d'énergie.
• Recouvre les aliments et essuyez les contenants avant de les placer dans le réfrigerateur. Ceci permet de réduire la condensation qui s'accumule à l'intérieur de l'appareil.
• Organisez le réfrigerateur afin de l'ouvrir le moins souvent possible. Prévoyez de prendre plusieurs articles à la fois et refermez immédiatement la porte.
• Ne placez pas un contenant chaud directement sur une clayette froide. N'oubliez pas qu'un changement de température aussi extrême pourrait endommager le verre.

Comprendre les bruits que vous pourriez entendre

Votre nouveau réfrigerateur à haut rendement énergétique peut émettre des bruits qui ne vous sont pas familiers. Ces bruits indiquent habituellement que votre réfrigerateur fonctionne correctement. Certaines surfaces, notamment le plancher, les murs et les armoires de cuisine, peuvent amplifier ces bruits.

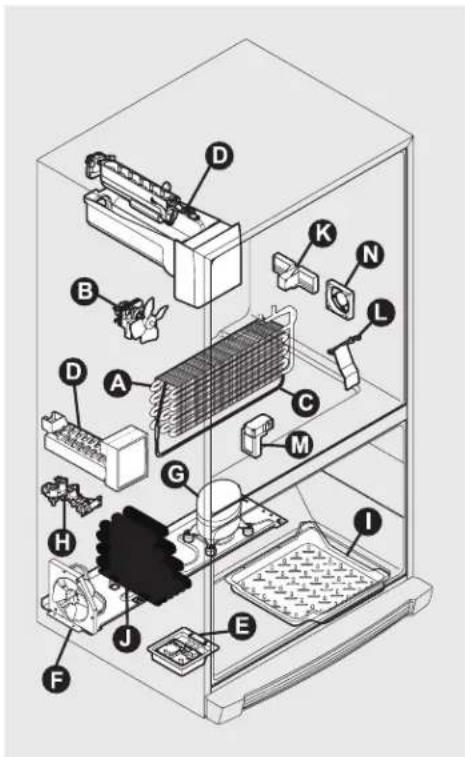

Ce qui suit est une liste des principaux composants de votre réfrigérateur et des bruits qu'ils peuvent causer :

A Évaporateur Le fluide frigorigène dans l'évaporateur peut faire un bruit de bouillonnement ou de gargouillis. B Ventilateur de l'évaporateur Vous pourriez entendre l'air poussé à travers le réfrigérateur par le ventilateur de l'évaporateur. C Radiateur de dégivrage Durant les cycles de dégivrage, l'eau qui dégoutte sur le système de dégivrage peut émettre un sifflement ou un crépitement. Après le dégivrage, un bruit sec peut se produire. D Machine à glaçons automatique Lorsque la production des glaçons est terminée, il est possible que vous les entendiez tomber dans le bac à glaçons. Le ventilateur de la machine à glaçons, le robinet d'eau qui s'active et le liquide réfrigérant peuvent faire des bruits pendant leur fonctionnement.

E Commande électronique et commande de dégivrage automatique Ces pièces peuvent émettre un déclic ou un cliquetis lorsque le système de refroidissement s'arrête ou se remet en marche.

F Ventilateur du condenseur Vous pourriez entendre l'air qui circule à travers le condenseur. G Compresseur Les compresseurs modernes à haut rendement énergétique fonctionnent beaucoup plus rapidement que les anciens modèles. Le compresseur peut émettre un ronronnement aigu ou des pulsations. H Robinet d'eau Émet un bourdonnement chaque fois qu'il s'ouvre pour remplir la machine à glaçons. I Plateau de dégivrage (inamovible) Vous pourriez entendre l'eau qui tombe dans le plateau de dégivrage pendant le cycle de dégivrage. J Condenseur Peut émettre de faibles sons provoqués par le passage de l'air.

K Registre du tiroir motorisé Perfect Temp Mc Peut émettre un léger bourdonnement pendant son fonctionnement. L Palette du distributeur à glaçons Pendant la distribution de glaçons, vous pouvez entendre un claquement lorsque le solénoïde ouvre et ferme la palette de distribution de glaçons. M Registre motorisé Peut émettre un léger bourdonnement pendant son fonctionnement. N Ventilateur du tiroir Perfect Temp MC S'eteint quand la porte s'ouvre ou que le tiroir Perfect TempMC est eteint.

Remarque

La mousse écoénergétique de votre réfrigérateur n'est pas un isolant acoustique.

Remarque

Pendant le cycle de dégivrage automatique, vous pourriez voir une lueur rouge dans les évents situés sur la paroi du fond dans votre congélateur.

Votre réfrigerateur est équipé de systèmes de filtration d'eau et d'air séparés. Le système de filtration de l'eau filtre toute l'eau distribuée, de même que l'eau utilisée pour produire les glaçons. Le filtre à air enlève les odeurs et les impuretés du compartiment du réfrigerateur.

Remarque

Le panneau de commande inclut des commandes permettant de surveiller l'état de vos filtres à eau et à air. Pour de plus amples renseignements, consultez la section Commandes.

Au sujet de votre filtre à eau évolué

Le système de filtre à glace et à eau PureAdvantage MGFC 2000 est testé et certifié par NSF International pour sa conformité aux normes 42 et 53 NSF/ANSI pour la réduction des réclamations précisées sur la fiche technique de performance.

N'utilise pas de l'eau microbiologiquement non salubre ou de qualité douteuse sans une désinfection ajustée avant ou après le système. Les systèmes homologues pour la réduction des kystes peuvent être utilisés avec de l'eau désinfectée qui peut contenir des kystes filtrables.

• Capacité nominale - 1514 litres / 400 gallons pour le filtré à glace et à eau PureAdvantageMC
• Débit nominal d'utilisation - 1,9 L/0,5 gallon par minute
• Pression nominale maximale - 100 livres par pouce carré
• Pression de fonctionnement minimale recommandée: 206 kPa (30 lb/po²)
• Temp. de fonctionnement : min. 0,5° C (33^), max. 37,7° C (100^)

Filtre à eau

Le filtre à eau est situé du côté inférieur gauche du compartiment réfrigerateur.

Remplacement de votre filtre à eau pureadvantagemc

En général, vous devriez changer votre filtre à eau tous les six mois pour assurer une qualité d'eau optimale. Le voyant lumineux état du filtre à eau sur le panneau tactile vous rappelle de remplacer le filtre après qu'une quantité standard d'eau (1 514 litres/400 gallons) est passée à travers le système.

Si vous n'utilisez pas votre réfrigerateur pendant un certain temps (lors d'un déménagement, par exemple), changez le filtre avant de réinstaller le réfrigerateur.

Il n'est pas nécessaire de couper l'alimentation en eau pour changer le filtre. Soyez prêt à essuyer de petites quantités d'eau durant le remplacement du filtre.

1 Arrêtez la machine à glaçons à l'aide du panneau de commande. 2 Poussez le bouton de dégagement du filtre au-dessus de la cartouche pour le débrancher. 3 Glissez la vieille cartouche du filtre à eau pour la retirer de son boîtier et jetez-la.

Poussez le bouton Filtre à eau

4 Déballez la nouvelle cartouche du filtre et enlevez les deux capuchons protecteurs qui recouvent l'entrée et la sortie du filtre. Glissez le filtre délicatement dans le boîtier jusqu'à ce qu'il s'arrête contre un connecteur à pression au fond du boîtier.

5 Poussez fermement jusqu'à ce que la cartouche s'enclenche complètement (vous devriez entendre deux clics). Lorsqu'elle est complètement insérée, l'avant de la cartouche devrait être au même niveau que le bouton de dégagement du filtre.

Réinstaller le filtre à eau

6 Mettez la machine à glaçons en marche (On) à l'aide du panneau de commande. 7 Appuyez un verre contre le distributeur d'eau tout en vérifiant s'il y a des fuites au niveau du boîtier du filtre. Il est possible que vous entendiez des gargouillis et des giclements pendant que le système élimine l'air présent dans le distributeur. 8 Amorcez le système d'alimentation en eau tel que décrit précédemment. 9 Appuyez sur le bouton état du filtre du panneau de commandes et maintenez-le enfoncé pendant trois secondes. Lorsque l'affichage passe de remplacer à bon, l'état a été réinitialisé.

Filtre à air

Le cadre à air est situé sous le compartiment tout usage ou à l'intérieur de la porte gauche, au-dessus du distributeur à glaçons.

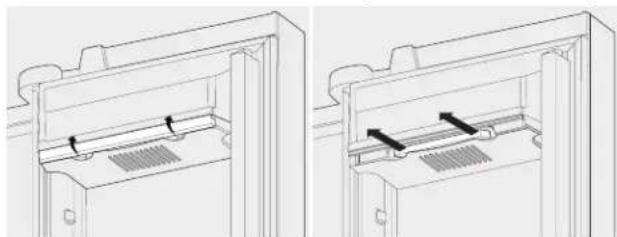

Remplacement de votre filtre à air pureadvantagemc

Pour assurer une filtration optimale des odeurs du réfrigérateur, vous devriez changer le filtre à air tous les six mois (le voyant d'état du filtre sur le panneau tactile vous rappelle de remplacer le filtre après six mois).

Ouvrez la porte du filtre à air. Retirez le filtre usé et jetez-le. Déballez le nouveau filtre et glissez-le dans le support. Pour fermer la porte du filtre à air, poussez sur le haut et le bas pour verrouiller la porte.

5 Appuyez sur le bouton réinitialisation du filtre du panneau de commandes et maintenez-le enfoncé pendant trois secondes. Lorsque l'affichage passe de remplacer à bon, l'état a été réinitialisé.

6 La touche réinitialisation du filtre s'arrête seule après quelques secondes.

Le filtre est situé sous le compartiment tout usage

Commander des filtres de rechange

Commandez des nouveaux filtres par téléphone en appelant au 1 877 808-4195, en ligne à l'adresse www.electroluxappliances.com ou chez le détaillant où vous avez acheté votre réfrigerateur. Vous devriez envisager d'acheter des filtres supplémentaires lorsque vous installez votre réfrigerateur pour la première fois.

Filtre à eau

Cartouche de rechange FC-300 PureAdvantageMC n°EWF01

Filtre à air

Cartouche de rechange, n° de pièce EAFCBF

Protégier notre investissement

Garder le frigo propre permet de conserver son efficacité et prévient l'accumulation d'odeurs. Essuyez immédiatement tout renversement et nettoyez le congélateur et les compartiments pour aliments fais au moins deux fois par annee.

Remarque

N'utilisez pas de nettoyants abrasifs tels des nettoyants pour les vitres, des décapants, des liquides inflammables, des cires nettoyantes, des détergents concentrés, des javellisants ou des nettoyants qui contiennent des produits à base de pétrole sur les pièces en plastique, les portes intérieures, les joints ou les revêtements de la caisse. N'utilisez pas d'essuie-tout, de tampon à recycler ou tout autre matériel de nettoyage abrasif.

Ne jamais utiliser de tampons à recurer métalliques, de nettoyants abrasifs ou de solutions fortes en alcalin sur l'une ou l'autre des surfaces. - Ne jamais utiliser de CHLORURE ou des nettoyants avec javellisant pour nettoyer l'acier inoxydable. - Ne lavez aucune pièce amovible dans un lave-vaisselle. - Vous devez toutes débrancher le cordon d'alimentation de la prise murale avant le nettoyage.

Remarque

Si vous réglez la commande de température pour arrêter le système de refroidissement, l'éclairage et les autres composants électriques continueront à fonctionner jusqu'à ce que vous débranchiez le cordon d'alimentation de la prise murale.

• Enlevez les étiquettes adhésives à la main. N'utilisez pas de lame de rasoir ou autre instrument pointu pouvant égratigner la surface de l'appareil. N'enlevez pas la plaque signalétique. Si vous enlevez la plaque signalétique de votre appareil, votre garantie sera annulée.
• Avant de déplacer tout réfrigérateur, enlevez les supports antibasculants de sorte que les roulettes puissent fonctionner correctement. Ceci évitera d'endommager le plancher.

Attention

Tirez le réfrigérateur en ligne droite pour le déplacer. Le balancer de gauche à droite pourrait endommager le plancher. Faites attention de ne pas déplacer le réfrigérateur au-delà de ce que permettent les raccordements de plomberie. - Les objets humides collent aux surfaces froides. Ne touchez pas aux surfaces réfrigérées si vous avez les mains mouillées ou humides.

Important

Si vous entreposez ou déménagez vos réfrigerateurs dans des températures sous le point de congélation, assurez-vous de vidanger complètement le système d'alimentation en eau. Autrement, des fuites d'eau pourraient se produire lorsque vous remettrez vos réfrigerateurs en marche. Adressez-vous à un représentant de service après-vente pour faire effectuer cette opération.

Consultez le guide à la page suivante pour plus de détails au sujet de l'entretien et du nettoyage de zones spécifiques de votre réfrigérateur.

Occasion conseils

Vacances de courte durée

Laissez le réfrigerateur fonctionner pour des vacances de trois semaines ou moins. - Ne laissez aucun aliment périsable dans le compartiment du réfrigerateur. Fermez la machine à glaçons automatique et videz leseau à glace, même si vous ne partez que pour quelques jours.

Vacances plus longues

• Si vous prévoyez être absent un mois ou plus, retirez tous les aliments et tous les glaçons.
• Fermez le système de refroidissement (voir la section Commandes pour connaître l'emplacement du bouton Marche/Arrêt) et débranchez le cordon d'alimentation. Fermez le robinet d'alimentation en eau (position d'arrêt). Nettoyez l'intérieur en fond.
• Laissez les portes ouvertes pour empêcher l'accumulation d'odeurs et de moisissures. Si nécessaire, bloquez les portes pour les empêcher de se refermer.

Déménagement Retirez tous les aliments et la glace.

• Si vous utilisez un cabrouet (« diable »), chargez-le sur le côté.
• Remontez complètement les roulettes afin de les protégger pendant le déménagement.
• Enveloppez la caisse pour éviter d'égratigner la surface.

Conseils pour l'entretien et le nettoyage

Pioce Agents nettoyants Conseils et précautions
Intérieur et revêtements de porte	Eau et savonBicarbonate desoude et eau	Utilisez 30 ml (2 cuillerées à table) de bicarbonate de soude pour un 1 L (1 pinte) d'eau chaude.Assurez-vous de bien essorer l'eau de l'épange ou du chiffon avant de nettoyer autour des commandes, de l'ampoule ou de toute pièce électrique.
Joints de porte	Eau et savon	Essuyez les joints avec un chiffon propre et doux.
Bacs et comptiments	Eau et savon	Utilisez un linge doux pour nettoyer les glissières et les rails des tiroirs.Ne lavez aucune pièce amovible (compartiments, tiroirs, etc.) dans un lave-vaisselle.
Clayettes en verre	Eau et savonNettoyant pour vitreetVaporisateurs liquides doux	Laissez le verre se réchauffer à la température de la pièce avant de l'immerger dans l'eau chaude.
Grille de protection	Eau et savonVaporisateurs liquides douxAspirateur	Retirez la grille de protection (voir les instructions d'installation).Passsez l'aspirateur sur les deux côtés et essuyez avec une éponge ou un linge savonneux. Rincez et essuyez.
Exterieur et poignées	Eau et savonNettoyant pourverre non abrasif	Pour nettoyer les poignées, n'utilise pas de nettoyant menager commercial à base d'ammoniaque, de javellisant ou d'alcool.Uutilise un linge doux pour nettoyer les poignées.N'utilise pas de linge sec pour nettoyer les poignées.
Exterieur et poignées (modèles en acier inoxydable uniquement)	Eau et savonNettoyants pour acier inoxydable	N'utilise jamais de CHLORE ni de nettoyant avec javellisant pour nettoyer l'acier inoxydable.Nettoyez l'avant et les poignées en acier inoxydable avec de l'eau savonneuse non abrasive et un linge à vaisselle. Rincez avec de l'eau propre et un linge doux.Uutilise un nettoyant non abrasif pour acier inoxydable. Ces nettoyants peuvent être achétés dans la plupart des quincailleries et des grands magasins. Suivez toujours les directives du fabricant. N'utilise pas de nettoyant menager à base d'ammoniaque ou de javellisant.REMARQUE: Toujours nettoyer, essuyer et sécher en suivant le grain pour éviter de rayer la surface.Lavez le reste de la caisse avec de l'eau chaude et un détergent liquide doux. Rincez bien et essuyez à sec à l'aide d'un linge doux et propre.

Rallonge du conduit à glaçons

La rallonge du conduit à glaçons permet de mystérieusement acheminer les glaçons vers les récipients.

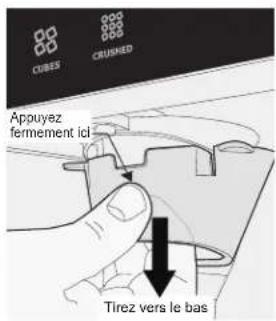

Retrait de la rallonge du conduit à glaçons pour la nettoyer

1 Arrêtez le réfrigerateur à l'aide du bouton du panneau de commande (voir le Guide d'utilisation et d'entretien).

2 Appuyez fermement vers l'intérieur sur le devant du conduit et tirez-le vers le bas.

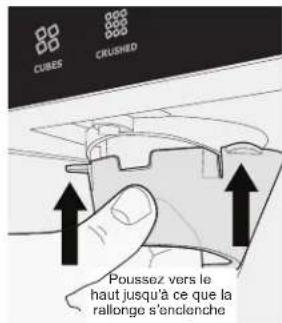

Installation de la rallonge du conduit à glaçons

1 Arrêtez le réfrigérateur à l'aide du bouton du panneau de commande (voir le Guide d'utilisation et d'entretien). 2 Alignez la rallonge avec le conduit à glaçons pour que les attaches à pression soient situées quelque peu à l'intérieur du bord avant du conduit.

3 Poussez vers le haut jusqu'à ce que la rallonge s'enclenche. 4 Remettez le réfrigérateur en marche.

Remplacement des ampoules DEL

Les compartiments réfrigérateur et congélateur de votre appareil sont tous deux munis de lumières DEL. Utilisez toujours des pièces Electrolux comme pièces de rechange.

Pour remplacer les lumières DEL :

1 Débranchez le cordon d'alimentation de votre réfrigérateur. 2 Enlevez le couvercle de la lumière en poussant vers le haut et vers l'extérieur. 3 Tenez le couvercle de l'ampoule DEL d'une main et tirez le connecteur de l'autre main, tout en appuyant sur la clenche du connecteur. 4 Remplacez l'ampoule DEL et enclenchez-la en vous assurant que la lumière est dirigée vers l'unité (à l'intérieur du réfrigérateur et du congélateur) ou dirigée vers l'extérieur, au bas des portes du réfrigérateur.

Enlever une lumière DEL

Enlever le faisceau d'une lumière DEL

Remarque

Les ampoules DEL sont en série. Par conséquent, si l'une d'entre elles est défectueuse ou débranchée, il est possible que plusieurs ampoules ne s'allument pas.

Commander des lumières DEL de rechange :

Commandez des nouvelles lumières DEL en appelant au 1 877 808-4195, en ligne à l'adresse www.electroluxappliances.com ou chez le détaillant où vous avez acheté votre réfrigerateur. Voici le numéro de produit à demander lorsque vous commandez :

Ampoule DEL, Pièce #241891102

Avant de faire appel au service après-vente...

Si vous avez un problème avec votre réfrigérateur ou si vous remarquez un comportement ou une condition que vous ne comprenez pas, vous pouvez généralement éviter d'appeler votre représentant du service après-vente en vous référant à cette section pour obtenir une réponse. Dans le tableau suivant, vous trouvez des informations au sujet des problèmes courants, leurs causes possibles et des suggestions de solutions.

Machine à glaçons automatique
Problème Cause possible	Solution habituelle
La machine à glaçons ne produit pas de glaçons.	• La machine à glaçons est désactivée. • Le réfrigérateur n'est pas raccordé à la conduite d'eau ou le robinet n'est pas ouvert. • La conduite d'alimentation en eau est tordue. • Le filtre à eau n'est pas bien installé. • Il est possible que le filtre à eau soit obstrué par un corps étranger. • Le robinet-vanne à étier du tuyau d'eau froide est bouché ou partiellement obstrué par un corps étranger.	• Mettez la machine à glaçons en marche. Pour la machine à glaçons du réfrigerateur, appuyez sur le bouton arrêt glace et maintenez-le enforcépendant 4 secondes jusqu'à ce que l'indicateur s'éteigne. Pour la machine à glaçons du congeilateur, abaissez le fil métallique du levier de signalisation. • Raccordez l'apparéil à l'alimentation en eau domestique et assurez-vous que le robinet est ouvert. • Assurez-vous que le tuyau d'alimentation en eau n'est pas tordu quand vous poussez le réfrigerateur pour le remêtre en place contre le mur. • Retirez et réinstallé le filtre à eau. Assurez-vous de pousser fermement sur le filtre afin de l'entendre s'enclancher solidement en place. • Si l'eau du distributeur coule lentement ou à peine, ou si le filtre est en place depuis six mois ou plus, il faut le replacer. • Fermez le robinet de la conduite d'eau domestique. Enlevez le robinet. Assurez-vous que le robinet n'est pas un robinet-vanne à étier autoperceur. Nettoyez le robinet. Remplaceze le robinet, si nécessaire.
La machine à glaçons ne fabrique pas assez de glaçons.	• La machine à glaçons produit moins de glace que la quantité à laquelle vous vous attendiez. • Il est possible que le filtre à eau soit obstrué par un corps étranger. • La conduite d'alimentation en eau est tordue. • Le robinet-vanne à étier du tuyau d'eau froide est bouché ou partiellement obstrué par un corps étranger.	• Selon les conditions d'utilisation, les machines à glaçons produitchacune environ 1,13 kg (2,5 lb) de glace par période de 24 heures. • Si l'eau du distributeur coule plus lentement que la normale, ou si le filtre est en place depuis six mois ou plus, il faut le replacer. • Assurez-vous que le tuyau d'alimentation en eau n'est pas tordu quand vous poussez le réfrigerateur pour le remetre en place contre le mur. • Fermez le robinet de la conduite d'eau domestique. Enlevez le robinet. Assurez-vous que le robinet n'est pas un robinet-vanne à étier autoperceur. Nettoyez le robinet. Remplaceze le robinet, si nécessaire.
La machine à glaçons n'arrête pas de produit des glaçons.	• Un article dans le congeilateur s'appuié contre le fil métallique du levier de signalisation de la machine à glaçons et le maintainant abaisse.	• Déplacez l'objet et dégagez le fil métallique du levier de signalisation. Enlevez les glaçons qui pourrait être soudés au fil métallique du levier de signalisation.
Les glaçons collent ensemble.	• Les glaçons ne sont pas utilisés assee fréquemment. • Les glaçons sont creux (des coquilles de glace dont l'eau n'est pas encore entière gelée). Les glaçons creux se brisent dans le bac et répandent de l'eau sur les glaçons qui s'y trouvent déjà, de sorte que les glaçons s'agglomerènt ensemble en gelant.	• Retirez le bac à glaçons et jetez les glaçons. La machine à glaçons produit de nouveaux glaçons. Pour que les glaçons ne collent pas les uns aux autres, il faut utiliser la machine à glaçons au moins deux fois par semaine. • Ceci se produit en général quand la machine à glaçons ne reçoit pas suffisamment d'eau. Habituellement, ce problème est causé par un filtre à eau obstrué. Remplaceze le filtre à eau.

Solutions aux problèmes courants

Distributeur de glaçons
Problème Cause possible	Solution habituelle
Le distributeur ne donne pas de glaçons.	• L'alimentation en eau n'est pas raccordée. • Le bac à glaçons est vide. • Le robinet de la conduite d'eau domestique n'est pas ouvert. • La portu du réfrigérateur n'est pas fermée. • La palette de distribution de glaçons a été mainné abaisseependant plus de quatre à cinq minutes.	• Raccordez la conduite d'alimentation en eau (voir la section Raccordement de l'alimentation en eau). • Assurez-vous que la machine à glaçons est en marche. Dès l'instant où les premiers glaçons tomberont dans le bac, le distributeur devrait fonctionner. • Ouvrez le robinet de la conduite d'eau domestique. Allowez suffisamment de temps pour la production des glaçons. Quand des glaçons seront fabriqués, le distributeur devrait fonctionner normalement. • Assurez-vous que la portu du réfrigérateur est fermée. (Voir la section Problème, Ouverture/fermiture des portes/tiroirs) • Il y a surcharge du moteur. La protection de surcharge du moteur se réinitialisa dans environ trois minutes. La distribution de glaçons peut alors reprendre.
Le distributeur de glaçons est coincé.	• La glace a fondu et a gelé autour de la vis sans fin en raison d'un usage peu fréquent, d'une fluctuation de la température ou d'une panne de courant. • Les glaçons sont collés ensemble. • Les glaçons ont une taille plus petite que leur taille habituelle.	• Retirez le bac à glaçons, faites-le décongeler, puis jetez son contenu. Nettoyez le bac, essuyez-le bien et remettez-le en place. Quand des nouveaux glaçons seront fabriqués, le distributeur devrait fonctionner. • Utilisez franchement le distributeur à glaçons pour empêcher les glaçons de se souder ensemble. • La cartouche du filtre à glace et à eau peut être obstruée. Remplacez la cartouche du filtre. Le système de distribution fonctionne de manière optimale quand la pression de l'eau se situe entre 30 et 100 lb/po2. La pression de l'eau de puits se situe en général dans cet intervalle.
La lumière n'est pas allumée.
Problème Cause possible	Solution habituelle
La lumière n'est pas allumée.	• L'ampoule est grillée ou la lumière DEL est endommagée. • Aucun courant électricne ne se rend au réfrigerateur. • Le système de commandes a des lumières désactivées parce qu'une ou deux portes sont restées ouvertes trop longtemps.	• Voir Remplacer les ampoules ou les lumières DEL dans la section Entretien et nettoyage. • Consultez la section Problème, Fonctionnement du réfrigerateur. • Fermez et ouvrez la (les) portes(s) pour activer les lumières.
Odeurs dans le réfrigérateur
Problème Cause possible	Solution habituelle
L'intérieur est sale. Odeurs	• L'intérieur a besoin d'être nettoyé. • Des alimentents qui dégagent de fortes odeurs sont conservés dans le réfrigerateur.	• Voir Conseils d'utilisation et d'entretien. • Couvrir les alimentents hermétiquement. Mettez le système de filtration de l'air en marche. Vous devrez peut être changer le filtre à air plus souvent si des alimentents qui dégagent de fortes odeurs sont régulièrement conservés dans le réfrigerateur.
Ouvrir/Fermer les Portes/Tiroirs
Problème Cause possible	Solution habituelle
Les portes ne ferment pas.	• Le réfrigerateur n'est pas à niveau. Il oscille sur le sol lorsqu'on le déplace légèrement.	• Assurez-vous que le plancher est de niveau et qu'il peut supporter adéquatement le poids du réfrigerateur. Adressez-vous à un menuisier pour faire corriger un plancher affaisé ou en pente.
Les bacs sont difficibles à ouvir et à fermer.	• Des alimentents dans le bac touchent la clayette qui est au-dessus. • Le tiroir est trop plein	• Mettez moins d'aliments dans le tiroir. • Enlevez ou redistribuez les alimentents.
Fonctionnement du réfrigérateur
Problème Cause possiblè Solution habituelle
Le compresseur ne fonctionne pas.	• Le système de refroidissement est à la position Arrêt. • Un cycle de dégivrage est en cours. • La fiche au niveau de la prise murale est débranchée. • Un fusible est grillé ou un disjoncteur est hors tension. • Panne d'électricité. • Le système de commandes Electronique maintient le réfrigerateur à une tempête constante.	• Mettez le système de refroidissement en marche. Voir la section Commandes pour connaître l'emplacement du bouton Marche/Arrêt du système de refroidissement • Il s'agit d'une condition normale pour un réfrigerateur à dégivrage automatique. Le cycle de dégivage a lieu de façon périodique et dure environ 30 minutes. • Assurez-vous que la fiche est bien enforcée dans la prise. • Vérifie/remplacez le fusible par un fusible à action retardée de 15 A. Réinitialisez le disjoncteur. • Vérifie les lumières de la maison. Appelez votre fournisseur d'électricité local. • Ceci est normal. Le réfrigerateur se met en marche et s'arrête pour maintainir la tempête constante.
Le réfrigerateur fonctionne trop souvent ou trop longtemps.	• La tempête dans la)piece ou à l'extérieur est chaude. • Le réfrigerateur a récemment été débranché pendant un certain temps. • La machine à gacons automatique fonctionne. • Les portes sont ouvertes trop souvent ou trop longtemps. • La porte du réfrigerateur/congélateur est peut-être légèrement ouverte. • La commande du congélateur est réalisée à une tempête trop friode (la commande se trouve dans la section des alimentés frais). • Le joint des alimentés friés/congélateur est sale, usé, craquelé ou n'est pas ajusté correctement. • Ce modele comprend un compresseur à haut rendement énergétique à vitesse variable.	• Il est normal que le réfrigerateur fonctionne plus longtemps dans de telles conditions. • Il faut compter de 8 à 12 heures pour que le réfrigerateur se refroidisse complètement. • Le fonctionnement de la machine à gacons fait fonctionner le réfrigerateur un peu plus. • Le réfrigerateur fonctionne davantage si de l'air chaud y pénétre. Ouvrez les portes moins souvent. • Assurez-vous que le réfrigerateur est de niveau. Évitez que des alimentés ou des conténantsBloquent la porte. Voir la section Probleme, Ouverture/fermeture des portes/troirs. • Réglez la commande du congélateur à une tempête plus chaude jusqu'à ce que la tempête du réfrigerateur soit satisfaisante. Allouez 24 heures pour permettre à la tempête de se stabiliser. • Nettoyez ou remplacez le joint. Si le joint d'étanchéité fuit, le réfrigerateur doit fonctionner plus longtemps pourmaintirner la tempête désirée. • Il est normal que le comprisseur fonctionnependant de longues périodes de temps.
Les afficheurs numériques de tempête clignotent.	• Le système de commande électronique a déetecté un problème de fonctionnement.	• Appelez votre représentant de service Electrolux, qui pourrait interpréter tout message ou numéro de code qui clignote sur les affichages numériques.
Les tempêtes sont trop froides
Problème Cause possiblè Solution habituelle
La tempête du congélateur est trop friode. La températion du réfrigerateur est satisfaisante.	• La commande de tempête du congélateur est réalisée à un niveau trop bas. • La machine à gacons est en marche.	• Ajustez la commande du congélateur à un réglage plus chaud. Allouez 24 heures pour permettre à la tempête de se stabiliser. • Il est normal que le compartment du congélateur soit trop friode lorsque la machine à gacons automatique est en marche.
La tempête du réfrigerateur est trop friode. La températion du congélateur est satisfaisante.	• Le réseau de tempête du réfrigerateur est trop frioid.	• Ajustez la commande du réfrigerateur à un réglage plus chaud. Allouez 24 heures pour permettre à la tempête de se stabiliser.
Les alimentés conservés dans les tiroyès gilent.	• Le réseau de tempête du réfrigerateur est trop frioid.	• Voir la solution ci-dessus.
Les alimentés conservés dans le bac à viandes gilent (certaines modèles).	• Le réseau de tempête du bac à viandes est trop frioid.	• Ajustez la tempête du bac à viandes à un réglage plus chaud. La viande doit être conservedé à une tempête juste au-dessous du point de conge l'humidité que contient la viande.

Solutions aux problèmes courants

Les Températures Sont Trop Chaudes
Problème Cause possible	Solution habituelle
La température du réfrigerateur/congrélateur est trop chaude.	• Les portes sont ouvertes trop souvent ou trop longtemps. • La porte est entrouverte.	• De l'air chaud entre dans le réfrigerateur chaque fois que la porte est ouverte. Ouvrez la porte moins souvent. • Voir la section Problème, Ouvrir/Fermer Portes/Tiroirs.
La température du congeglateur est trop chaude. La température du réfrigerateur est satistaisante.	• La commande de température du congeglateur est régée à un niveau trop élevé.	• Ajustez la commande du congeglateur à un réglage plus froid. Allouze 24 heures pour permettre à la température de se stabiliser.
La température du réfrigerateur est trop chaude. La température du congeglateur est satistaisante.	• La commande du réfrigerateur est régée à une température trop chaude.	• Ajustez la commande du congeglateur à un réglage plus froid. Allouze 24 heures pour permettre à la température de se stabiliser.
La température à l'intérieur du tiroir Cool Zone ou Perfect TempMC est trop chaude (certainains modèle).	• Le réglage de température est trop chaud.	• Ajustez la commande de température à un réglage plus froid.
Distributor d'eau
Problème Cause possible	Solution habituelle
Le distributeur ne donne pas d'eau.	• L'alimentation en eau n'est pas raccordée. • Le robinet de la conduite d'eau domestique n'est pas ouvert. • La cartouche du filtre à glace et à eau est obstruée.	• Raccordez la conduite d'alimentation en eau (voir la section Raccordement de l'alimentation en eau). • Ouvrez le robinet de la conduite d'eau domestique. Voir la section Problème, La machine à glacons ne produit pas de glacons. • Remplacez la cartouche du filtre en vous assurant d'enlever le capuchons protecteurs.
L'eau a un goût ou une odeur étrange.	• L'eau est dans le réservoir depuis un certain temps. • L'apparil n'est pas correctement raccordé à la conduite d'eau froide. • La conduite utilisée pour l'alimentation en eau et pour l'installation pourrait avoir un impact sur le goût et l'odeur de l'eau. • L'eau présente une forte teneur en minèresaux.	• Versez et jetez de 10 à 12 verres d'eau afin de rafraîchir l'approvisionnement en eau et rincer complètement le réservoir. • Raccordez l'appareil à la conduite d'eau froide qui dessert le robinet de la cuisine. • Pour des résultats optimaux, utilisez une conduite en cuivre pour le raccordement de l'eau. • Pour vérifier la source d'approvisionnement de l'eau, communiquèz avec l'usine de traitement des eaux de votre région.
La pression de l'eau est extrémement basse.	• Les pressions sont trop basses (sysème à puits seulement). • Le système d'osmose inverse est en phase de régénération.	• Faites augmenter les pressions de la pompe à eau (sysème à puits seulement). • Il est normal que la pression soit inférieure à 137,9 kPa (20 lb/po²) durant la phase de régénération.
Eau/Humidity/Givre à l'intérieur du réfrigerateur
Problème Cause possible	Solution habituelle
De l'humidité s'accumule à l'intérieur, sur les parois du réfrigerateur.	• La temperature extérieure est chaude et le niveau d'humidité est élevé. • La porte est entrouverte. • Les portes sont ouvertes trop souvent ou trop longtemps. • Ouvrir les contenants.	• Le niveau d'accumulation de givre et de suintement interne augmente. • Voir la section Problème, Ouvrir/Fermer Portes/Tiroirs. • Ouvrez les portes moins souvent pour permettre à la température interne de se stabiliser. • Gardez les contenants couverts.
De l'eau s'accumule sur le côte inférieur du couvercle du tiroir.	• Les légumeslient essent échapper l'humidité qu'il contiennent.	• Il n'est pas inhabituel que de l'humidité s'accumule sur le côte inférieur du couvercle. • Mettez la commande de l'humidité (certains modèle) à un réglage plus bas.
L'humidité se ramasse dans le fond du tiroir.	• Les légumes et les fruits lavés s'égouttant une fois dans le bac. • Les fruits et légumes ne sont plus frais	• Asséchez les alimentents avant de lesmettre dans le bac. Il est normal que de l'eau s'accumule au fond du bac. • Faites réguidées le menage de vos fruits et légumes, particulièrement s'ils commencer à se brisser.
De l'humidité apparait à l'intérieur du réfrigerateur ou entre les portes.	• À l'extérieur, le taux d'humidité est élevé. • La porte est entrouverte, de sorte que l'air froid à l'intérieur du réfrigerateur rencontre l'air chaudi à l'extérieur.	• Ceci est normal si le taux d'humidité à l'intérieur est élevé. Lorsque les conditions météorologiques seront moins humides, l'humidité devrait disparäître. • Voir la section Problème, Ouvrir/Fermer Portes/Tiroirs.

Informations concernant la garantie sur les gros électroménagers

Votre appareil est couvert par une garantie limitée d'un an. Pendant un an à partir de la date d'achat d'origine, Electrolux réparera ou remplacera les pièces de cet appareil si ce dernier présente un défaut de fabrication ou un vice de matériel, à la condition que l'appareil soit installé, utilisé et entretenu selon les instructions fournies. De plus, le revêtement de la caisse et le système scellé de réfrigération (compresseur, condenseur, évaporateur, déshydrateur ou conduites) de tout appareil sont couverts par une garantie limitée de deux à cinq ans. De deux à cinq ans à partir de la date d'achat d'origine, Electrolux réparera ou remplacera toute pièce du revêtement de la caisse ou du système scellé de réfrigération si celle-ci présente un défaut de fabrication ou un vice de matériel, à la condition que l'appareil soit installé, utilisé et entretenu selon les instructions fournies.

Exclusions

Cette garantie ne couvre pas ce qui suit :

1. Les produits dont le numéro de série original a été enlevé, modifié ou n'est pas facilement lisible.
2. Les produits qui ont été transférés de leur propriété initiale à une autre personne ou qui ne sont plus aux États-Unis ou au Canada.
3. La rouille à l'intérieur ou à l'extérieur de l'appareil.
4. Les produits vendus « tels quels » ne sont pas couverts par cette garantie.
5. Les aliments perdus suite à une défaillance du réfrigérateur ou du congélateur.
6. Les produits utilisés dans un établissement commercial.
7. Les appels de service qui ne concernent pas un mauvais fonctionnement, un défaut de fabrication ou un vice de matériel, ou pour les appareils qui ne font pas l'objet d'un usage domestique ou qui ne sont pas utilisés conformément aux instructions fournies.
8. Les appels de service visant à vérifier et corriger l'installation de votre appareil ou à obtenir des instructions concernant son utilisation.
9. Les frais encourus pour accéder à des parties de l'appareil pour une réparation, par exemple, le retrait des garnitures, des armoires, des clayettes, etc., qui ne faisaient pas partie de l'appareil lorsqu'il a quitté l'usine.
10. Les appels de service concernant la réparation ou le remplacement des ampoules, des filtres à air, des filtres à eau, d'autres matériaux jetables ou des boutons, des poignées ou d'autres pièces esthétiques.
11. Les coûts de collecte et de livraison ; votre appareil est conçu de façon à être réparé à votre domicile.
12. Les frais supplémentaires, mais ne s'y limitant pas, les appels de service en dehors des heures normales de bureau, en fin de semaine ou un jour férié, les droits de péage, les frais de conveyage ou les frais de déplacement pour les appels de service dans des endroits isolés, notamment l'état de l'Alaska.
13. Les dommages causés au fin de l'appareil ou à la maison au cours du transport ou de l'installation, y compris, sans s'y limiter, les planchers, les armoires, les murs, etc.
14. Les dommages causés par : des réparations faites par des techniciens non autorisés ; l'utilisation de pièces autres que les pièces Electrolux d'origine ou des pièces qui n'ont pas été obtenues par l'entremise d'un réparateur autorisé ; ou des causes externes comme l'usage abusif, le mauvais usage, l'emploi d'une alimentation électrique inadéquate, les accidents, les incendies ou les catastrophes naturelles.

Exonération concernant les garants implicites : limitations des recours

L'UNIQUE RECOURS DU CLIENT EN VERTU DE CETTE GARANTIE LIMITEE EST LA RÉPARATION OU LE REMPLACEMENT DU PRODUIT, TEL QUE DÉCRIT PRÉCÉDMENT. LES RÉCLAMATIONS BASEES SUR DES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU D'ADEQUATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN OU À LA PÉRIODE LA PLUS COURTE PERMISE PAR LA LOI, QUI NE DOIT PAS ÉTRE INFÉRIEURE À UN AN. ELECTROLUX NE POURRA ÉTRE TENU RESPONSABLE DES DOMMAGES ACCESSOIRES OU INDIRECTS NI DES DOMMAGES MATériELS ET DES DÉPENSES IMPRÉVUES RÉSULTANT D'une VIOLATION DE CETTE GARANTIE ÉCRITE OU DE TOUTE AUTRE GARANTIE IMPLICITE. CERTAINS ÉTATS ET CERTAINES PROVINCES NE PERMETTENT AUCUNE RESTRICTION OU EXEMPTION SUR LES DOMMAGES ACCESSOIRES OU INDIRECTS NI RESTRICTION SUR LES GARANTIES IMPLICITES. DANS CE CAS, CES LIMITATIONS OU EXCLUSIONS POURRAIENT NE PAS S'APPLIQUE À VOUS. CETTE GARANTIE ÉCRITE VOUS DONNE DES DROITS LÉGAUX PRECIS. IL SE POT QUE VOUS AYEZ D'AUTRES DROITS, QUI PEUVENT VARIER D'UN ETAT OU D'UNE PROVINCE À L'AUTRE.

Si vous devez faire appel au service après-vente

Conservez votre reçu, votre bon de livraison ou toute autre preuve valide de paiement pour établir la période de la garantie, au cas où vous auriez besoin de faire appel au service après-vente. Si une réparation est effectuée, il est recommandé de tenir et de conserver tous les reçus. Le service après-vente en vertu de cette garantie doit être obtenu en communiquant avec Electrolux aux adresses ou numéros de téléphone ci-dessous.

Cette garantie n'est valide qu'aux États-Unis, à Puerto Rico et au Canada. Aux États-Unis et à Puerto Rico, tout appareil est garanti par Electrolux Major Appliances North America, une division d'Electrolux Home Products, Inc. Au Canada, cet appareil est garanti par Electrolux Canada Corp. Electrolux n'autorise personne à modifier les obligations contenues dans cette garantie ni à y ajouter quelles éléments que ce soit. Les obligations de cette garantie concernant la réparation et les pièces doivent être remplies par Electrolux ou par une compétite de réparation autorisée. Les caractéristiques ou spécifications des produits décrites ou illustrées peuvent être modifiées sans préavis.
