Type de produit	Support mural pour écran plat (moniteur ou téléviseur)
Marque	AVF
Modèle	MRC2403A
Compatibilité VESA	75x75 mm, 100x100 mm, 200x200 mm
Poids maximal supporté	25 kg (estimation)
Matériaux	Acier robuste
Mouvements	Inclinaison, rotation paysage/portrait, extension du bras
Méthodes de fixation murale	Par bloc d'attache (clamp) ou par trous d'ancrage
Outils recommandés	Perceuse, foret bois Ø12 mm
Utilisation	Intérieur uniquement
Sécurité	Vérifier la solidité du mur avant installation ; ne pas dépasser le poids maximal
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter produits abrasifs
Pièces détachées incluses	Vis, entretoises, rondelles, supports de montage
Réparabilité	Pièces de montage standard ; contacter le service client en cas de problème
Informations générales	Notice d'utilisation disponible en téléchargement gratuit sur notice-facile.com

FOIRE AUX QUESTIONS - MRC2403A AVF

Quel poids maximal peut supporter le support mural MRC2403A ?

Le support mural MRC2403A est conçu pour supporter un poids maximal d'environ 25 kg. Vérifiez toujours que votre écran ne dépasse pas cette limite.

Quelles sont les normes VESA compatibles avec ce support ?

Ce support est compatible avec les normes VESA : 75x75 mm, 100x100 mm et 200x200 mm.

Puis-je installer ce support sur un mur en placoplâtre ?

L'installation sur placoplâtre nécessite des chevilles adaptées (non fournies). Assurez-vous que le mur peut supporter le poids total. Il est recommandé de fixer sur des montants en bois ou métal.

Comment choisir entre la méthode par bloc d'attache et la méthode par trous d'ancrage ?

La méthode par bloc d'attache convient aux montants horizontaux, tandis que la méthode par trous d'ancrage est utilisée pour une fixation directe dans le mur. Suivez les instructions pour déterminer la meilleure option selon votre configuration.

Le support permet-il une orientation en mode portrait ?

Oui, le support MRC2403A permet une rotation en mode paysage ou portrait. Suivez les étapes de la notice pour ajuster l'orientation.

Quels outils sont nécessaires pour l'installation ?

Les outils recommandés incluent une perceuse, un foret bois de 12 mm, un tournevis et un niveau à bulle. Les vis et entretoises sont fournies.

Comment nettoyer et entretenir le support mural ?

Nettoyez le support avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs qui pourraient endommager la finition.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service client AVF avant de retourner le produit. Les pièces de rechange peuvent être fournies. Conservez l'emballage d'origine pour un éventuel retour.

Puis-je installer le support à l'extérieur ?

Non, ce support est conçu pour une utilisation en intérieur uniquement. L'installation en extérieur peut provoquer des défaillances et des accidents.

Comment régler l'inclinaison de l'écran ?

Après avoir fixé l'écran, desserrez légèrement les vis de blocage de l'inclinaison, ajustez l'angle, puis resserrez. Ne serrez pas trop fort pour éviter d'endommager les pièces.

MODE D'EMPLOI MRC2403A AVF

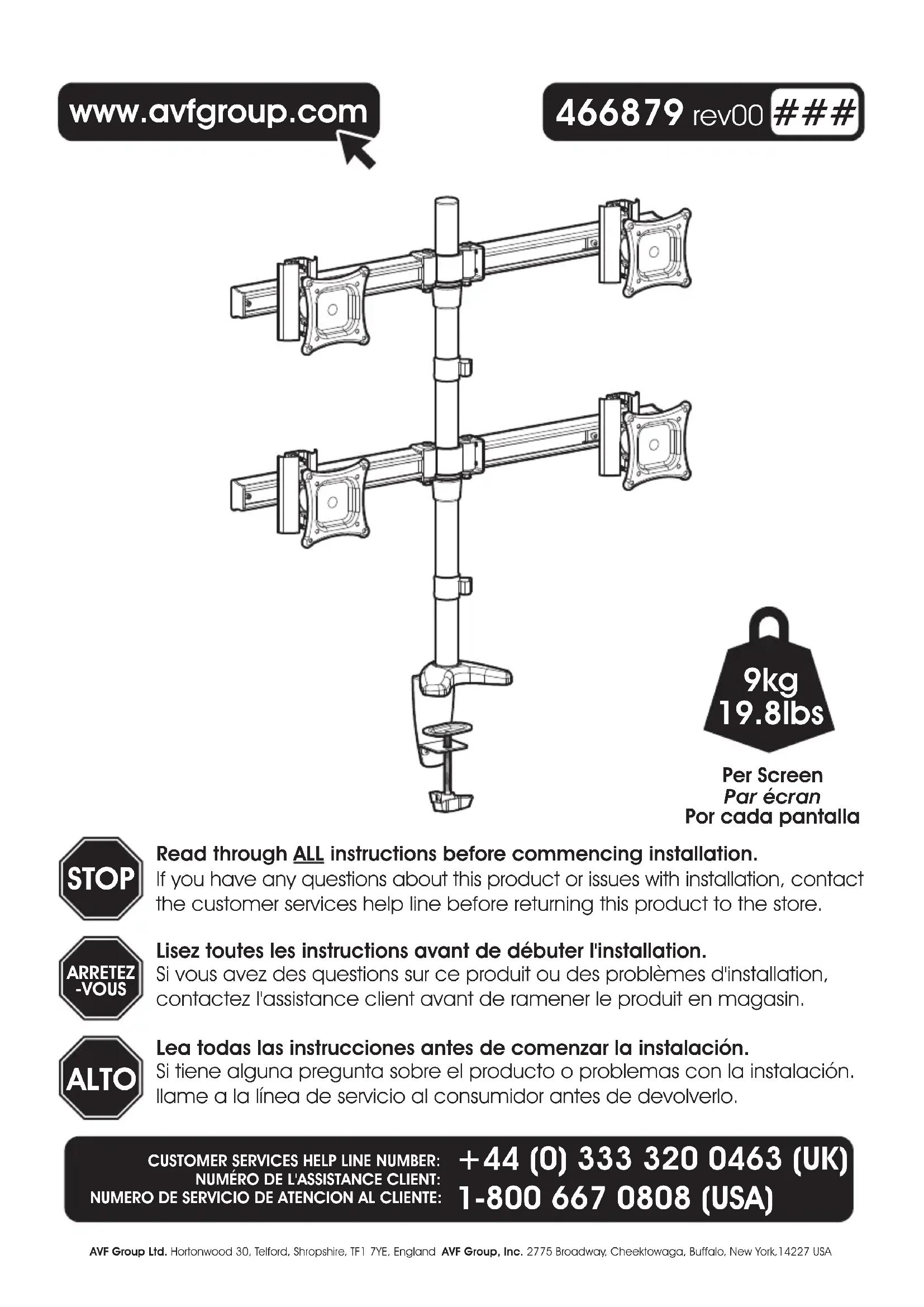

Lisez toutes les instructions avant de débuter l'installation.

Si vous avez des questions sur ce produit ou des problèmes d'installation, contactez l'assistance client avant de ramener le produit en magasin.

Conserver les emballages si l'applique a besoin d'être ramenée.

Les contenus peuvent varier de la photographie/illustrations.

Vous n'aurez pas besoin de toutes ces pièces, attendez-vous donc à ce qu'il reste des pièces selon les caractéristiques de votre monitor.

Ce produit est à utiliser à l'intérieur uniquement. Utiliser ce produit à l'extérieur causera des défaillances et de possibles accidents..

Il est de la responsabilité de l'installateur de s'assurer que les surface soient aux critères requis et vides de tout câblage (ex : gaz, électricité, eau etc....)

AVF n'acceptera aucune responsabilité pour tout dommage ou perte causée par l'installation du produit dans un surface en deçà de ces critères.

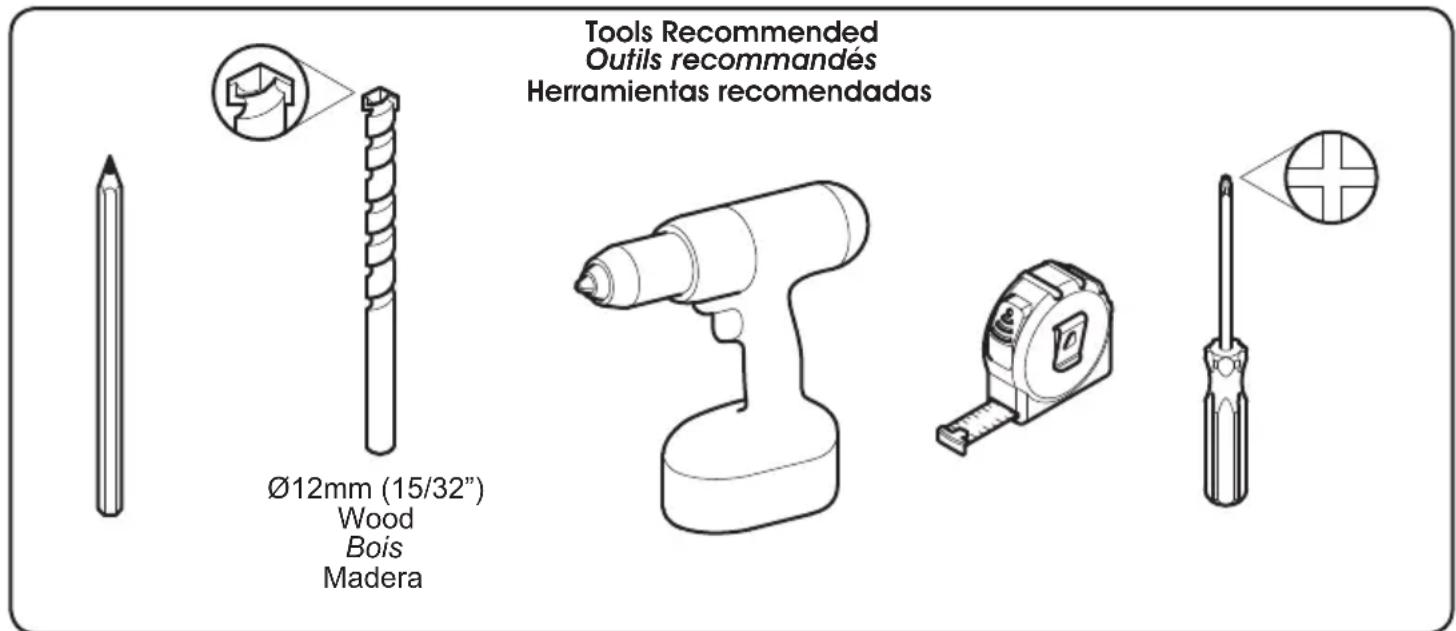

Tools Recommended Outils recommendés Herramientas recomendadas Ø12mm (15/32") Wood Bois Madera

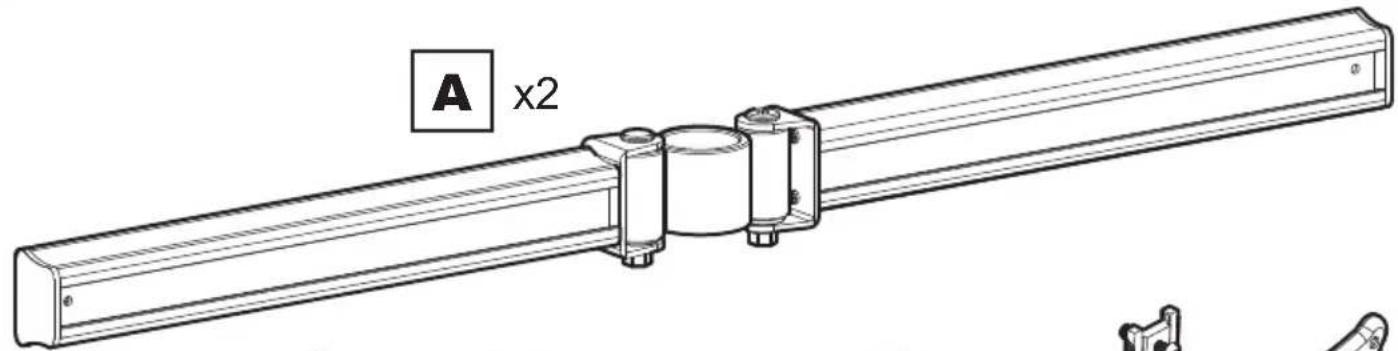

Boxed Parts

Pièces empaquetées

Piezas en la Caja

Si la largeur Ⓕ n'est pas égale à 75, 100 ou 200mm ou si la hauteur Ⓨ n'est pas égale à 75, 100 ou 200mm, ARRÊTER immédiatement l'installation et communiquez avec le service d'assistance à la clientèle

Si l'épaisseur du matériel de fixation est inférieure à 10 mm ou supérieure à 76 mm, CESSEZ l'installation immédiatement et communiquez avec le soutien technique

Assemblage du bras de fixation

Ne serrez pas trop fort

Méthode d'installation

Il existe deux méthodes possibles de fixation murale

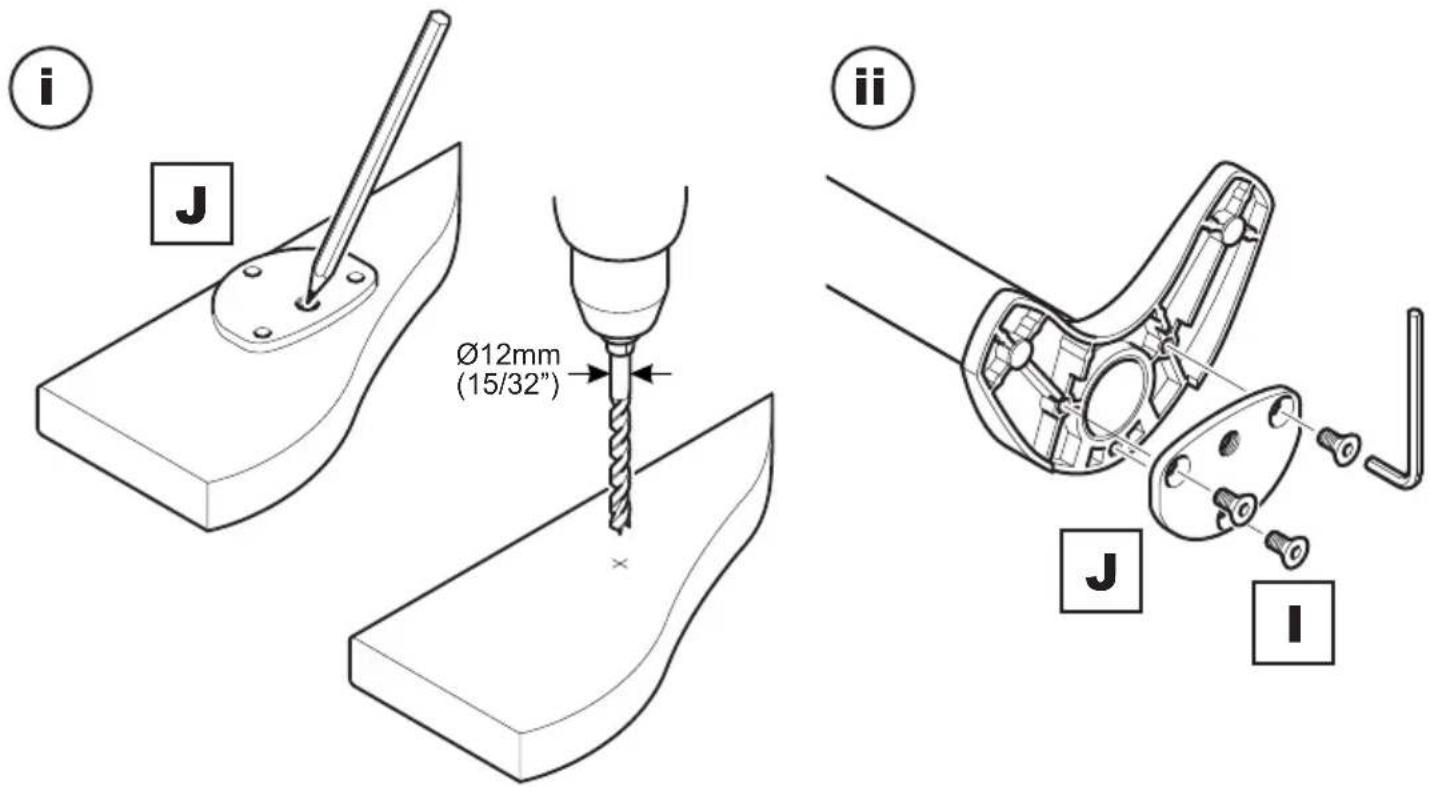

Clamp Method Méthode par bloc d'attache Método con abrazaderas

or / o / ou

Hole Method Méthode par trous d'ancrage Método con orificios

Décider de la méthode de montage souhaitée et suivre les instructions appropriées

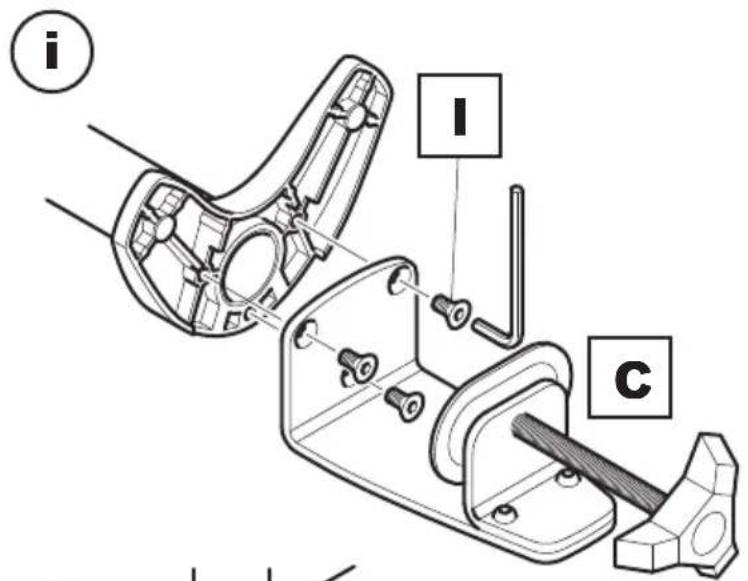

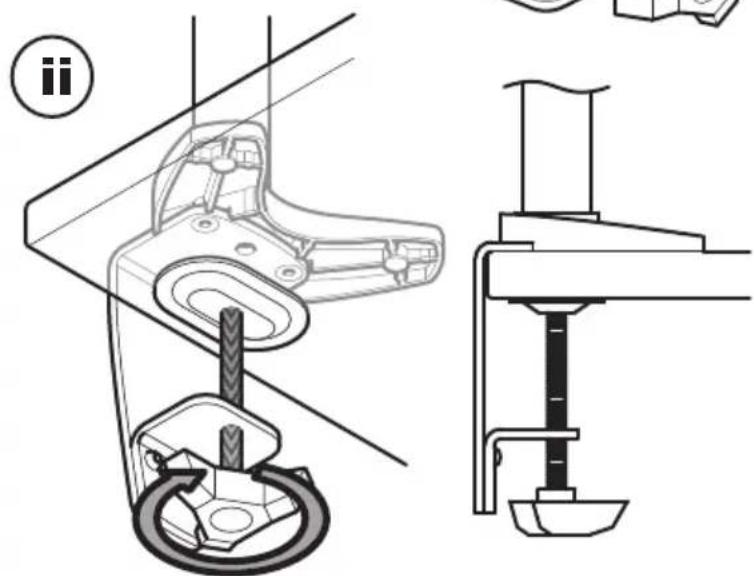

Clamp Method Méthode par bloc d'attache Método con abrazaderas

i I c

Hole Method Méthode par trous d'ancrage Método con orificios

Use the option that fits your TV / Utilisez l'option qui convient à votre téléviseur / Utilice la opción que mejor se adapte à su TV

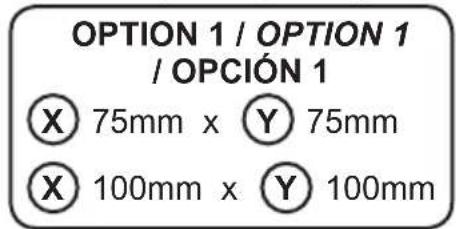

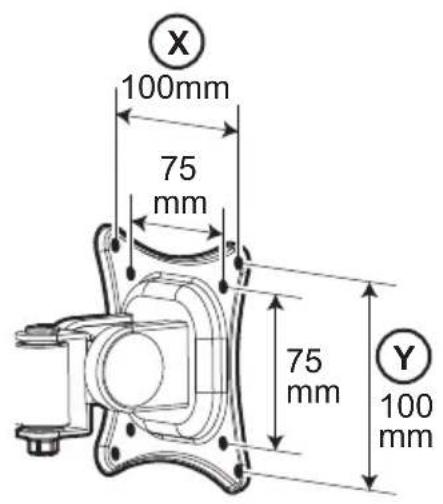

OPTION 1 / OPTION 1 / OPCIÓN 1 X 75mm x Y 75mm X 100mm x Y 100mm

100mm 75 mm 75 mm 100 mm

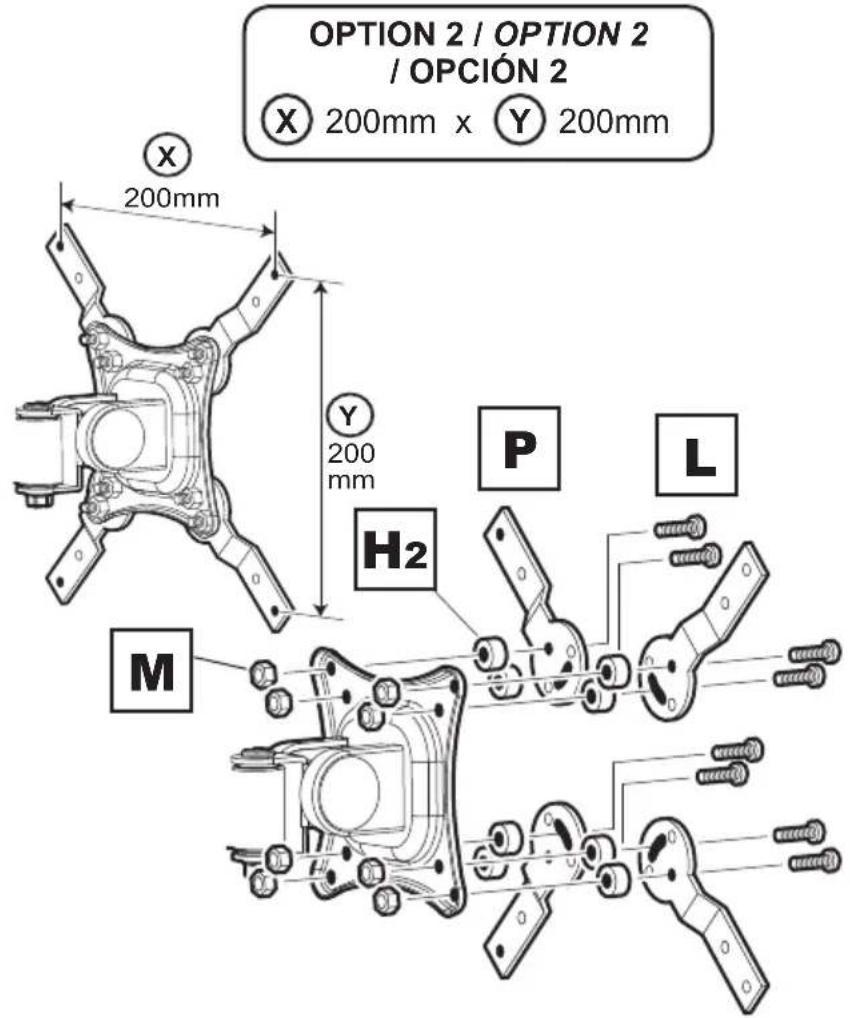

OPTION 2 / OPTION 2 / OPCIÓN 2 X 200mm x Y 200mm 200mm Y 200 mm H₂ P L M

5

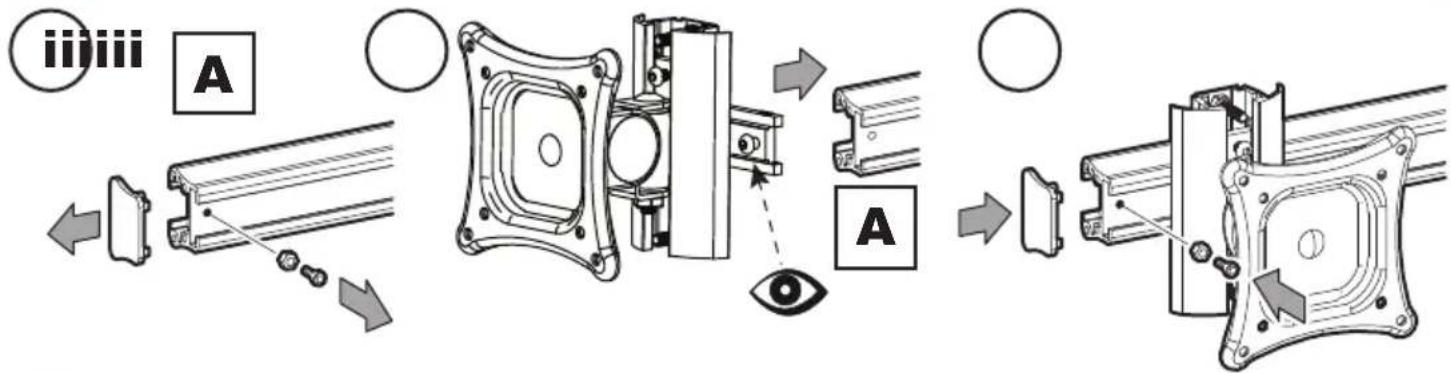

Attaching the Monitor Mounting Bracket Fixation du support de montage du moniteur Instalando el soporte para monitor

6

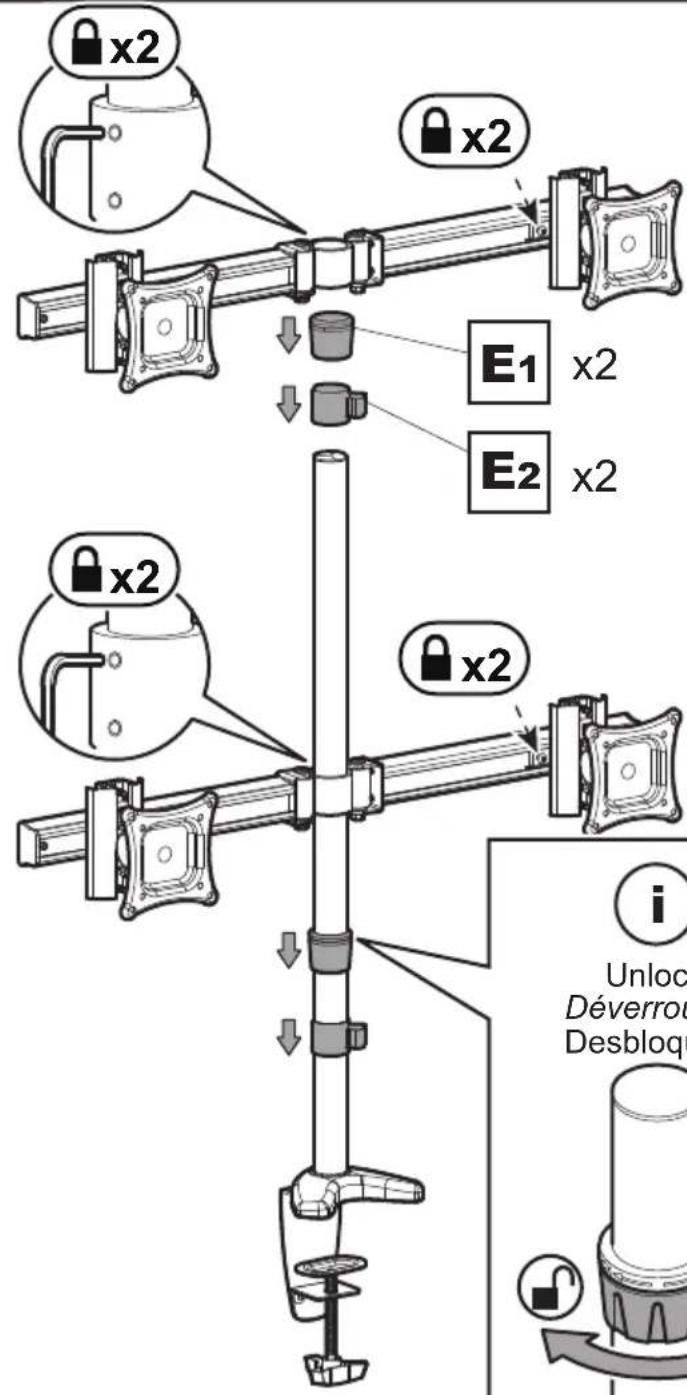

Attaching Arm Bras d'extension Fijación del brazo

x2 x2 E1 x2 E2 x2 x2 x2 x2 i Unlock Déverrou Desbloque

Veuillez prendre en considération la taille de l'écran avant de déterminer la hauteur à laquelle il sera installé

Set height Déterminer la hauteur Ajustar altura

Decide what installation method you require and follow the appropriate steps Décider de la méthode de montage souhaitée et suivre les instructions appropriées Decida qué método de instalación requiere y siga los pasos apropiados

or / o / ou

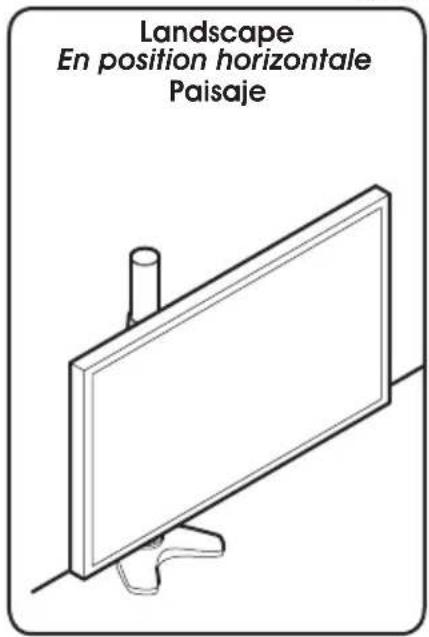

Landscape En position horizontale Paisaje

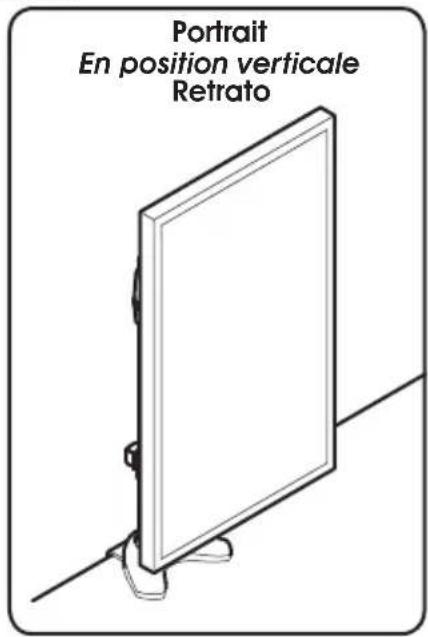

Portrait En position verticale Retrato

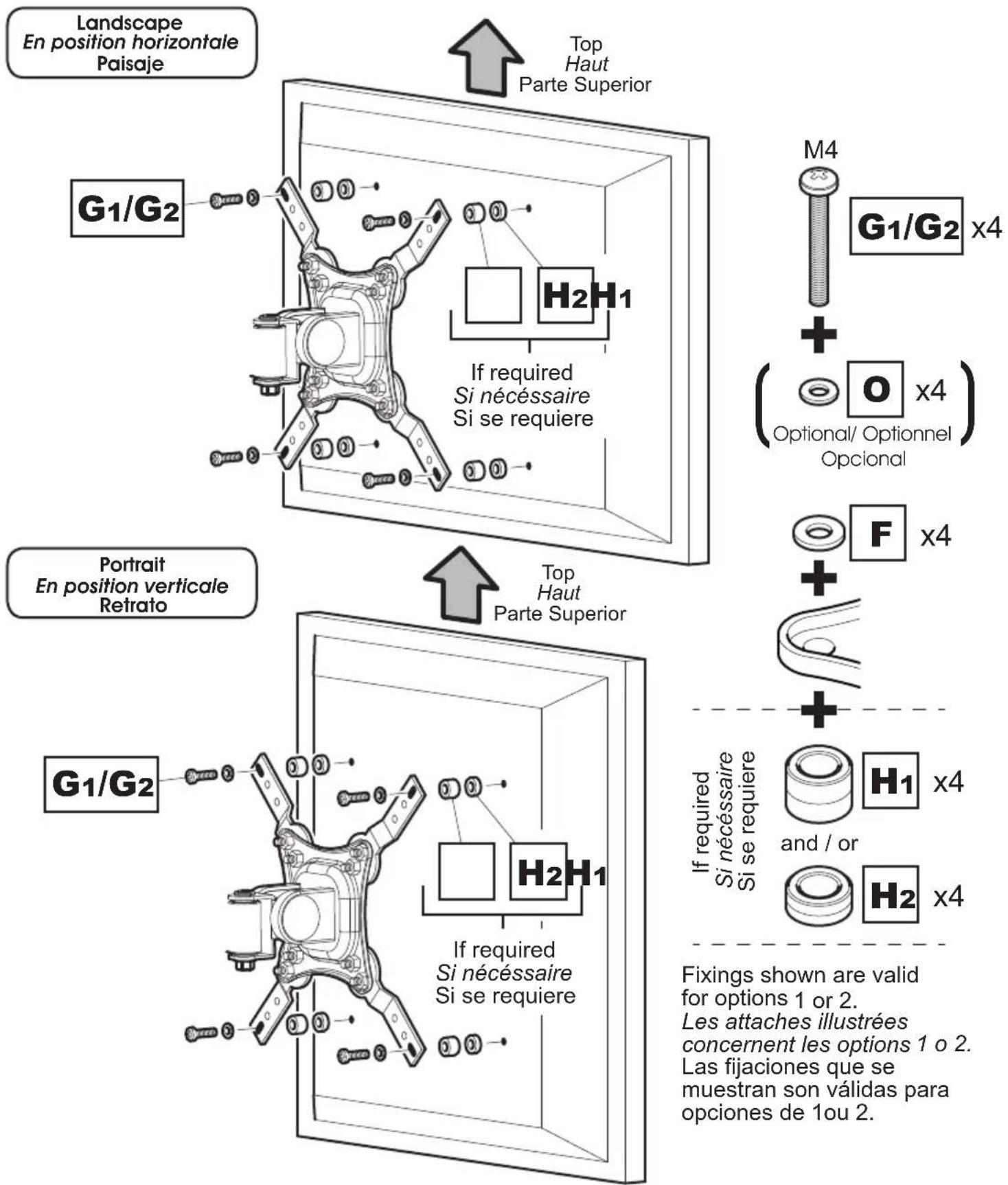

Landscape En position horizontale Paisaje G1/G2 Top Haut Parte Superior H2H1 If required Si nécessaire Si se requiere G1/G2 x4 M4 G1/G2 + (○) O x4 Optional/ Optionnel Opcional F x4 + Portrait En position verticale Retrato Top Haut Parte Superior G1/G2 H2H1 If required Si nécessaire Si se requiere H1 x4 and / or H2 x4 Fixings shown are valid for options 1 or 2. Les attaches illustrées concernent les options 1 o 2. Las fijaciones que se muestran son válidas para opciones de 1ou 2.

Attach the bracket to the back of your TV using suitable screw, reducer and spacer combinations. Attachez l'applique au dos de votre téléviseur en utilisant une combinaison de vis, de séparateurs et de joints adaptés.

Ensure cables don't restrict arm movement Assurez-vous que les câbles de gênent pas le mouvement du bras

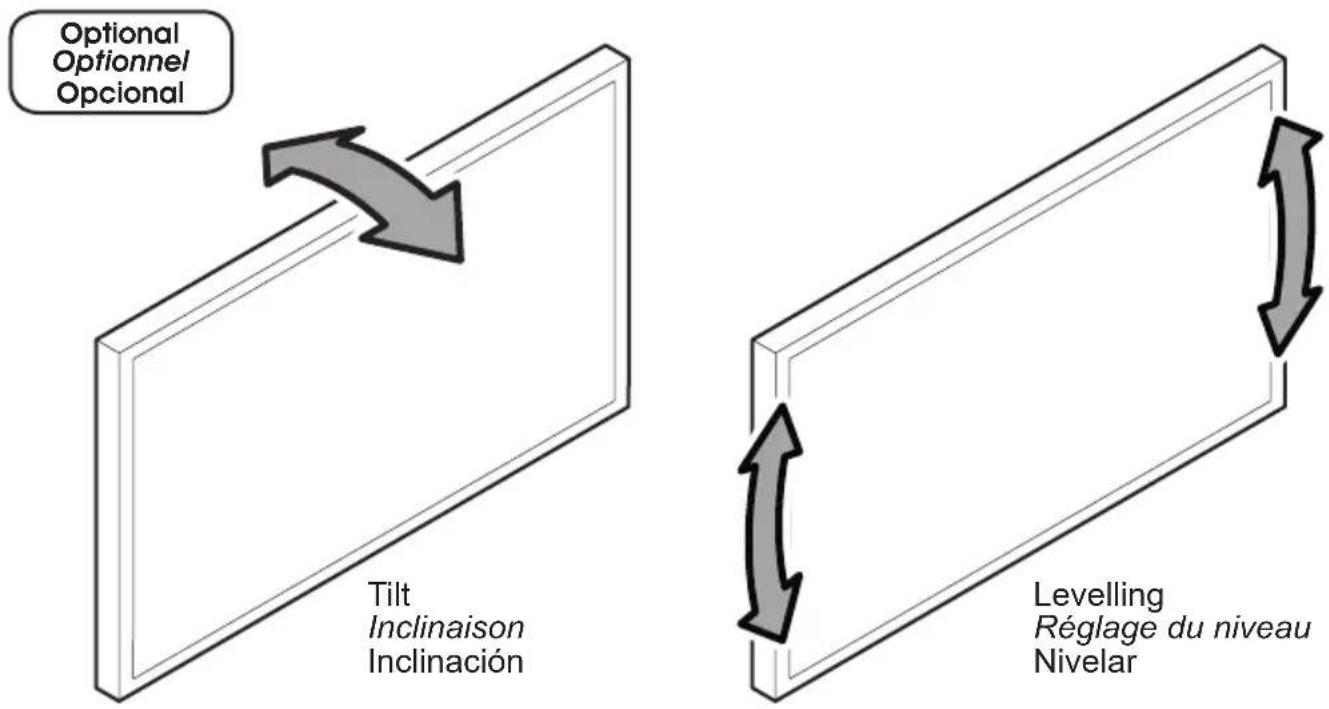

Lock tilt

Vérouiller l'inclinaison

Ne serrez pas trop fort
