Type de produit	Support d'écran mural
Marque	AVF
Modèle	MRC2203A
Compatibilité VESA	75x75 mm, 100x100 mm, 200x200 mm
Méthodes de montage	Par bloc d'attache ou par trous d'ancrage
Inclinaison réglable	Oui, avec verrouillage
Utilisation	Intérieur uniquement
Matériau	Acier
Charge maximale recommandée	30 kg
Séparateurs pour dos irréguliers	Inclus
Instructions d'installation	Lire toutes les instructions avant de commencer
Assistance client	Contacter avant de retourner le produit
Pièces incluses	Vis, réducteurs, séparateurs, support mural
Emballage	Conserver si le produit doit être retourné
Précautions d'installation	Vérifier l'absence de câblage (gaz, électricité, eau) dans le mur
Avertissement	Ne pas utiliser à l'extérieur

FOIRE AUX QUESTIONS - MRC2203A AVF

Quelles sont les normes VESA compatibles avec le MRC2203A ?

Le support est compatible avec les normes VESA 75x75 mm, 100x100 mm et 200x200 mm. Vérifiez les dimensions de votre écran avant l'installation.

Comment installer le support si mon téléviseur a un dos irrégulier ?

Utilisez les séparateurs (spacers) fournis pour les téléviseurs aux dos irréguliers et non obstrués. Suivez la méthode 'Spacers' dans la notice.

Puis-je utiliser ce support à l'extérieur ?

Non, ce produit est conçu pour une utilisation en intérieur uniquement. L'utilisation en extérieur peut causer des défaillances et des accidents.

Que faire si les vis fournies ne conviennent pas ?

Utilisez les réducteurs ou séparateurs inclus pour adapter les vis à votre écran. Si le problème persiste, contactez l'assistance client.

Comment verrouiller l'inclinaison après réglage ?

Après avoir réglé l'inclinaison, tournez la molette de verrouillage dans le sens horaire. Ne serrez pas trop fort pour éviter d'endommager le support.

Quelle est la charge maximale supportée par ce support ?

La charge maximale recommandée est d'environ 30 kg. Assurez-vous que votre écran ne dépasse pas cette limite.

Dois-je utiliser des séparateurs (spacers) ?

Les séparateurs sont nécessaires si le dos de votre téléviseur est irrégulier ou obstrué. Pour les dos plats et non obstrués, vous pouvez les omettre.

Puis-je retourner le produit si j'ai des problèmes d'installation ?

Avant de retourner le produit, contactez l'assistance client pour obtenir de l'aide. Conservez l'emballage si un retour est nécessaire.

Comment déterminer la hauteur d'installation idéale ?

Tenez compte de la taille de l'écran et de votre position de visionnage. Réglez la hauteur avant de fixer définitivement le support.

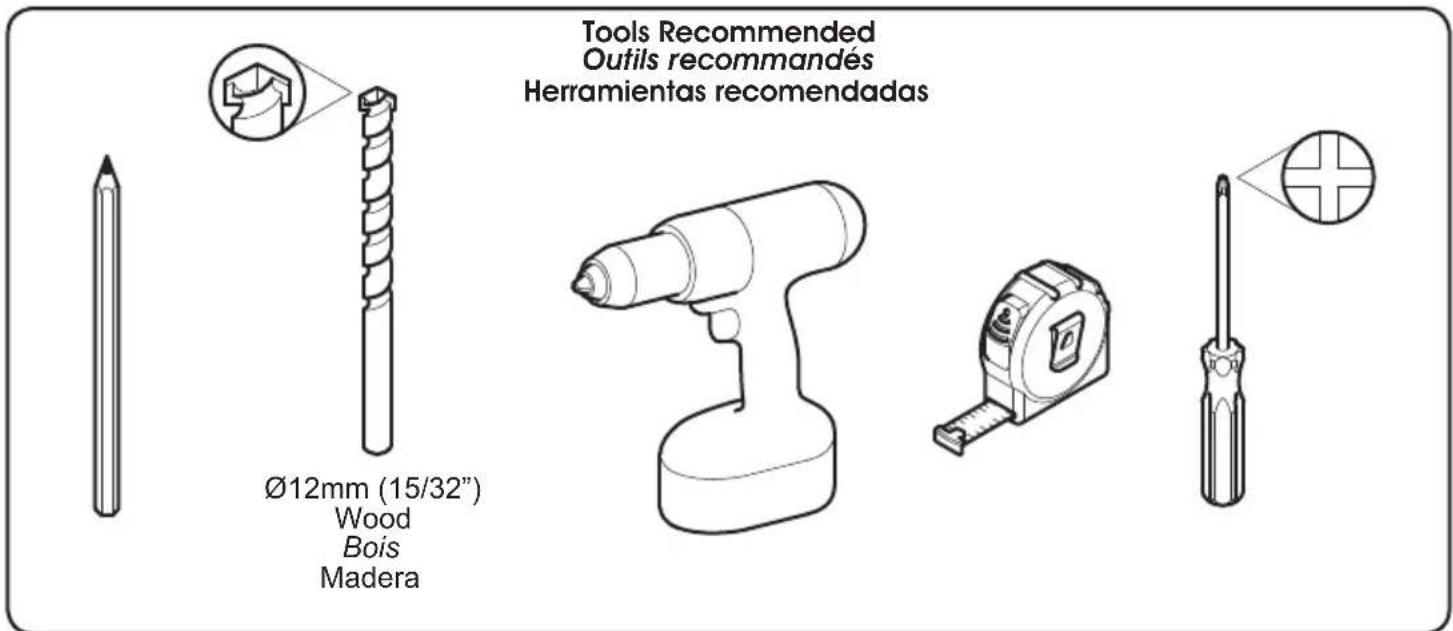

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis (cruciforme ou plat selon les vis) et éventuellement d'une perceuse si vous utilisez la méthode par trous d'ancrage. Le niveau à bulle est recommandé.

MODE D'EMPLOI MRC2203A AVF

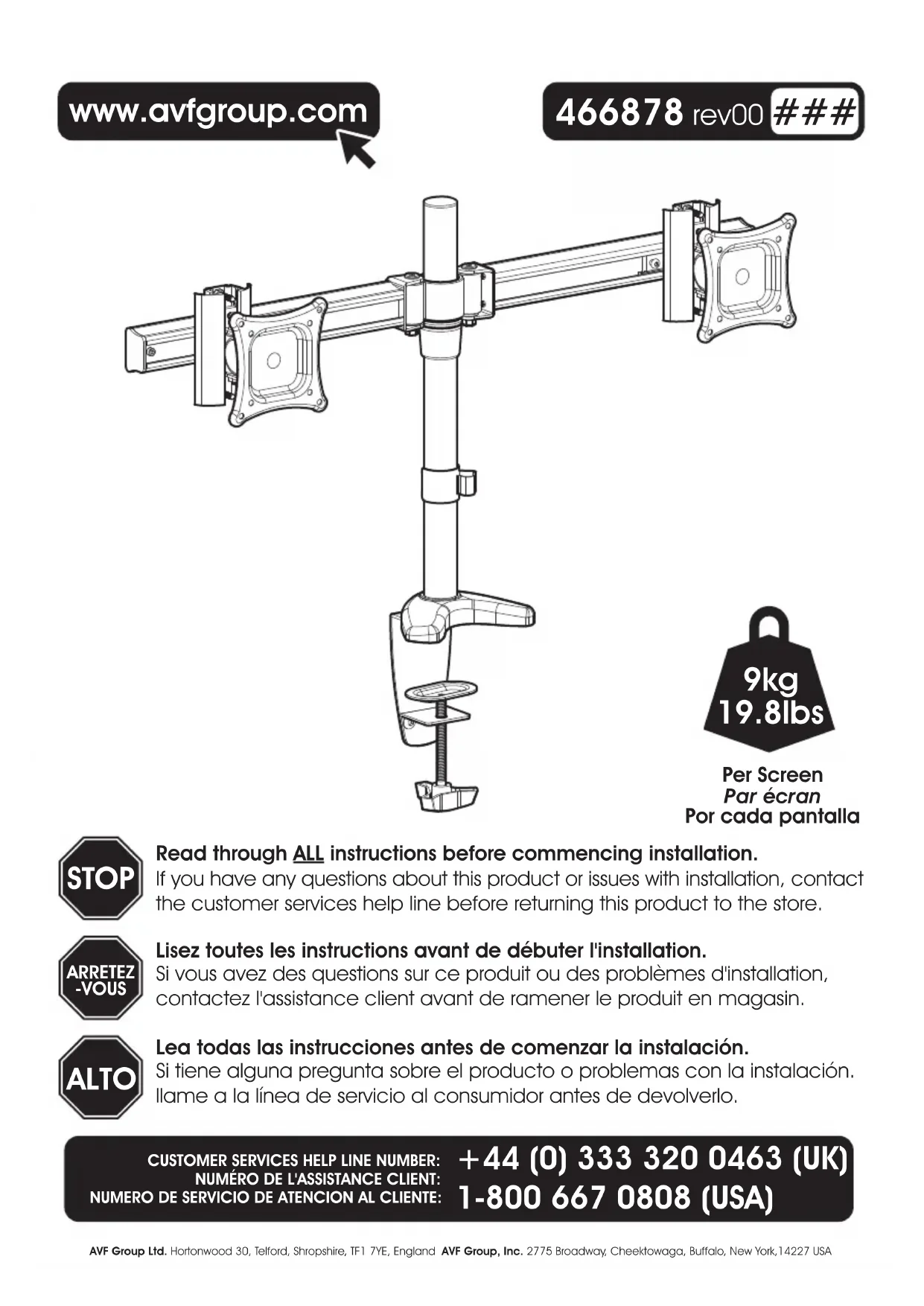

Lisez toutes les instructions avant de débuter l'installation.

Si vous avez des questions sur ce produit ou des problèmes d'installation, contactez l'assistance client avant de ramener le produit en magasin.

Conserver les emballages si l'applique a besoin d'être ramenée.

Les contenus peuvent varier par rapport à la photographie/illustration.

Vous n'aurez pas besoin de toutes ces pièces, attendez-vous donc à ce qu'il reste des pièces selon les caractéristiques de votre monitor.

Ce produit est à utiliser à l'intérieur uniquement. Utiliser ce produit à l'extérieur causera des défaillances et de possibles accidents.

Il est de la responsabilité de l'installateur de s'assurer que les surfaces soient aux critères requis et vides de tout câblage (ex : gaz, électricité, eau etc.).

AVF n'acceptera aucune responsabilité pour tout dommage ou perte causée par l'installation du produit dans une surface en dehors de ces critères.

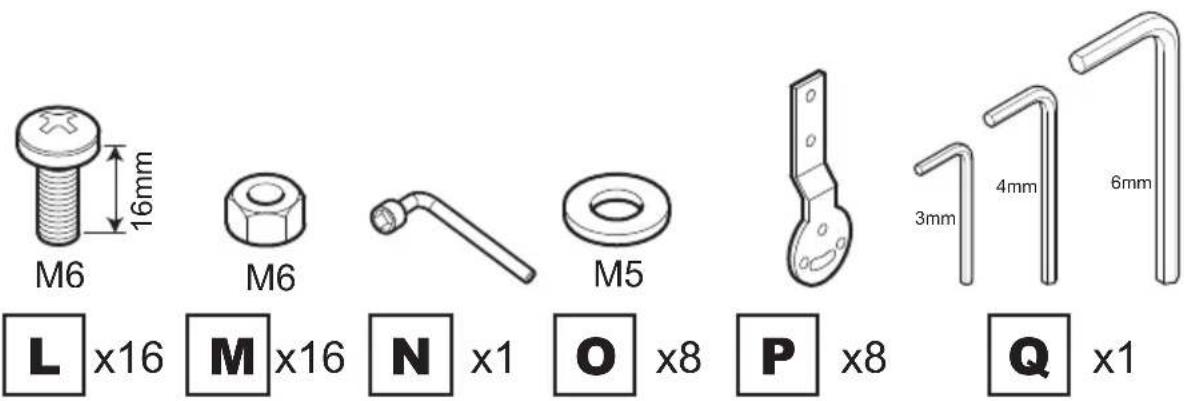

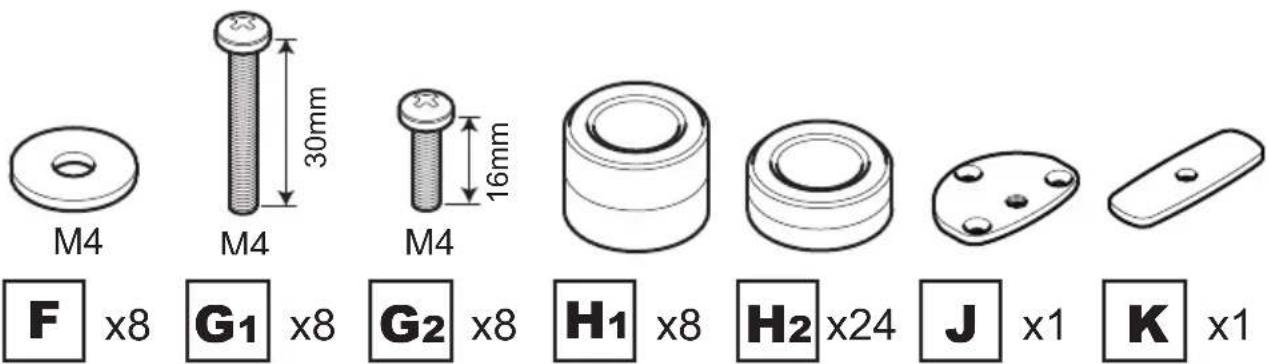

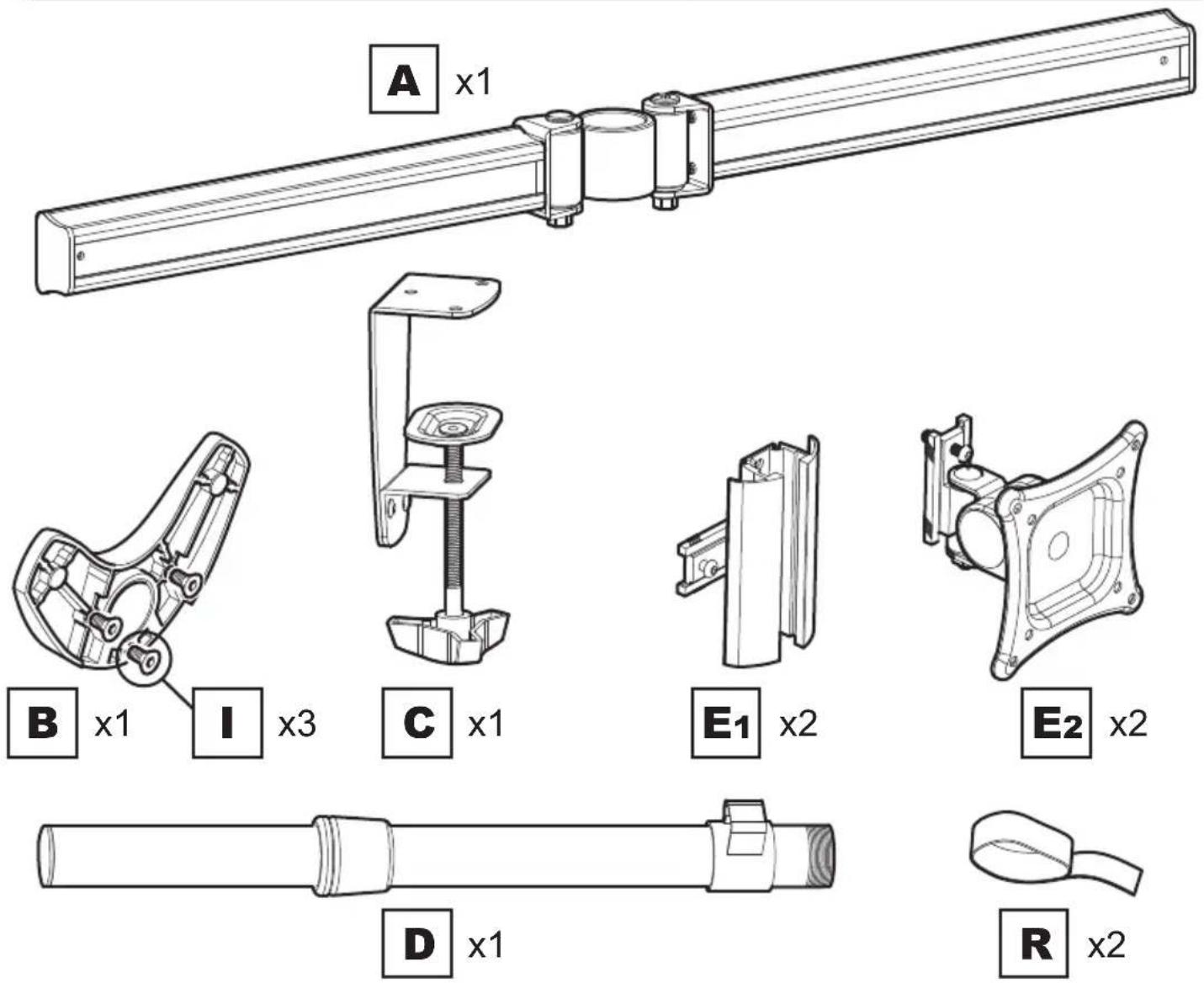

Pièces empaquetées

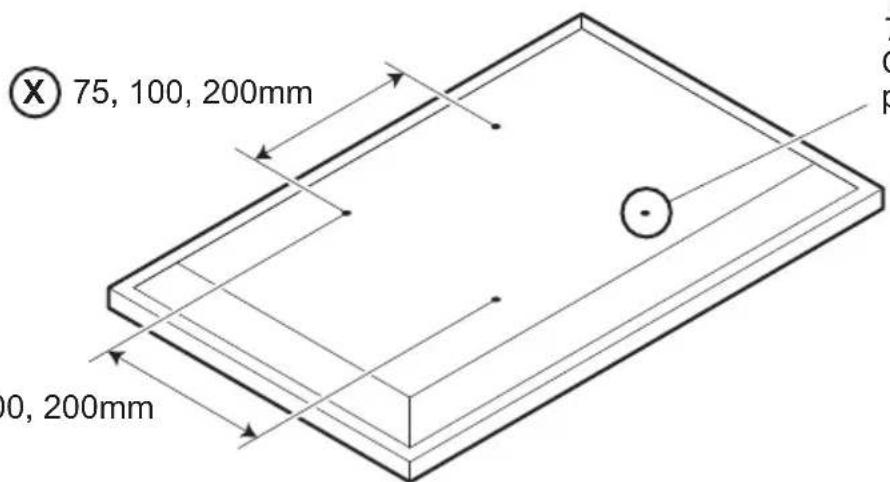

75, 100, 200mm

Si la largeur n'est pas égale à 75, 100 ou 200mm ou si la hauteur n'est pas égale à 75, 100 ou 200mm, ARRÊTER immédiatement l'installation et communiquez avec le service d'assistance à la clientèle

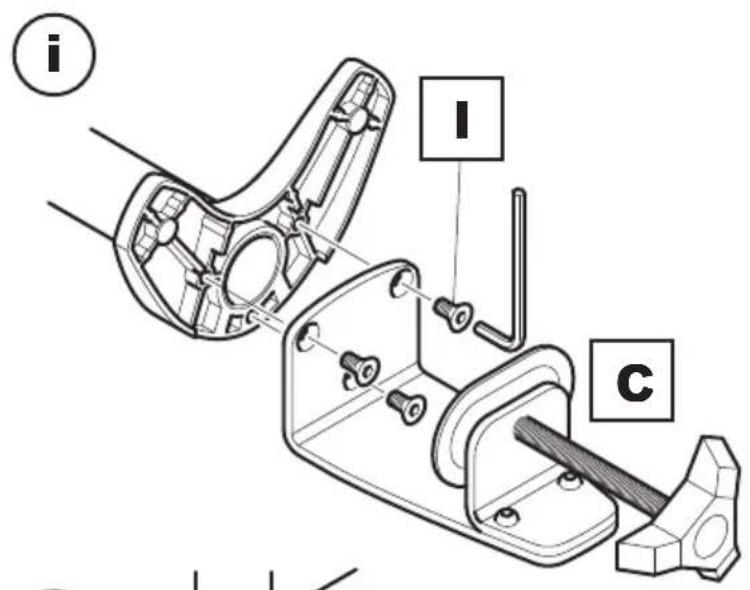

Si l'épaisseur du matériel de fixation est inférieure à 10 mm ou supérieure à 76 mm, CESSEZ l'installation immédiatement et communiquez avec le soutien technique

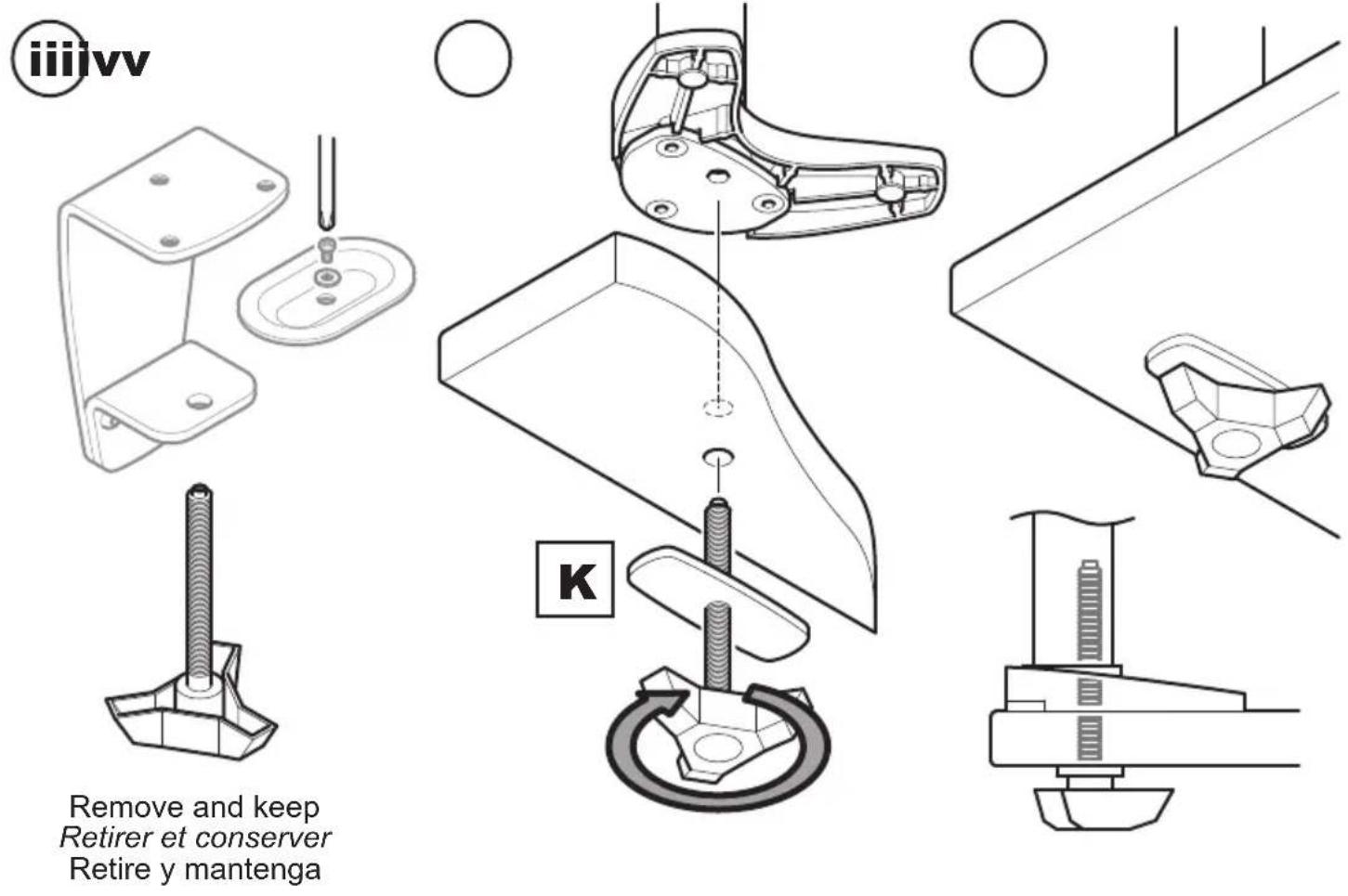

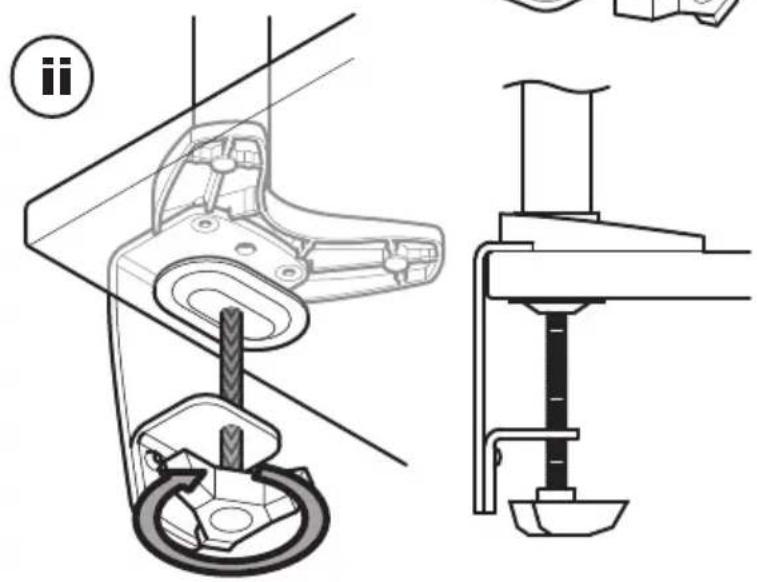

Méthode par bloc d'attache

or / o / ou

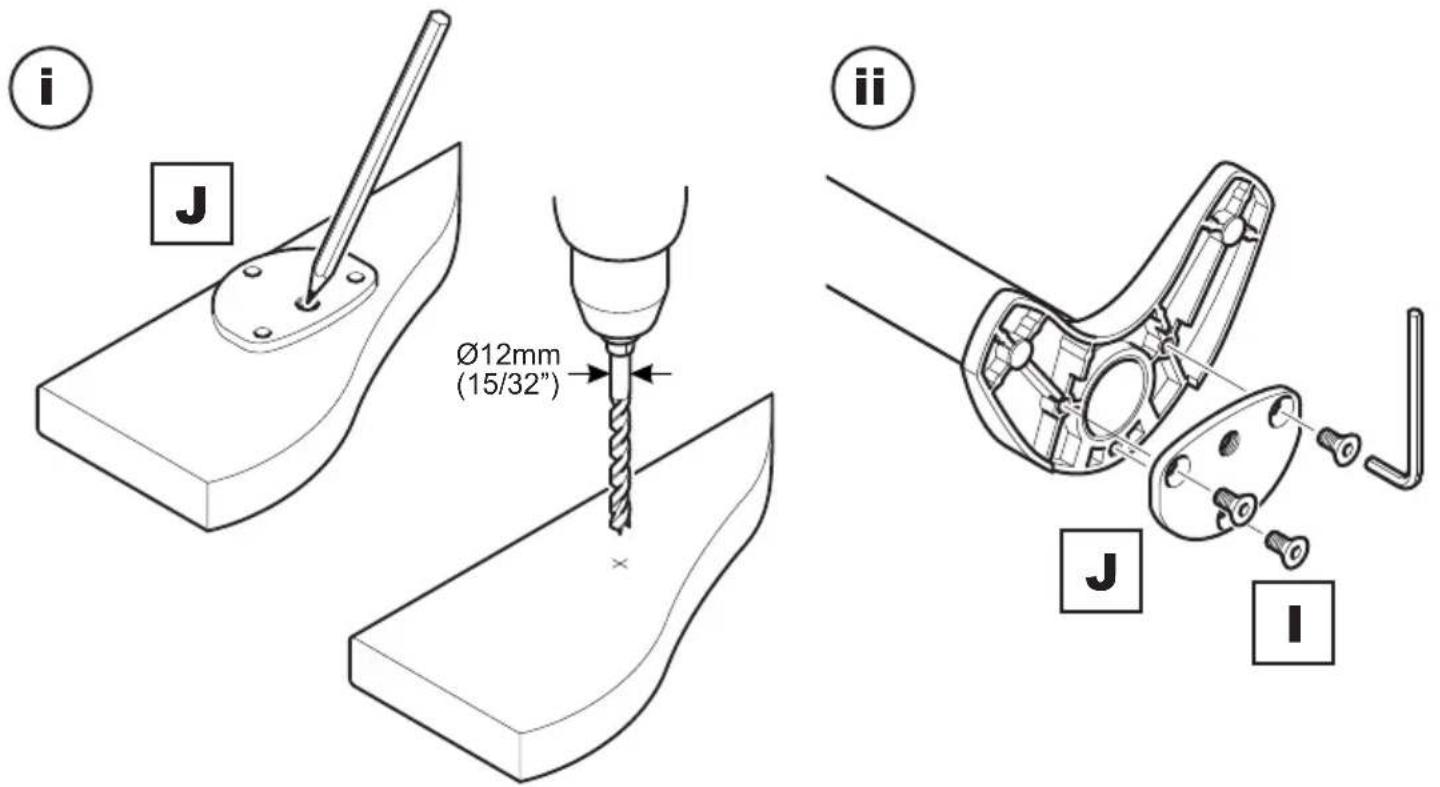

Méthode par trous d'ancrage

Décider de la méthode de montage souhaitée et suivre les instructions appropriées

Méthode par bloc d'attache

Préparation du support de montage de l'écran

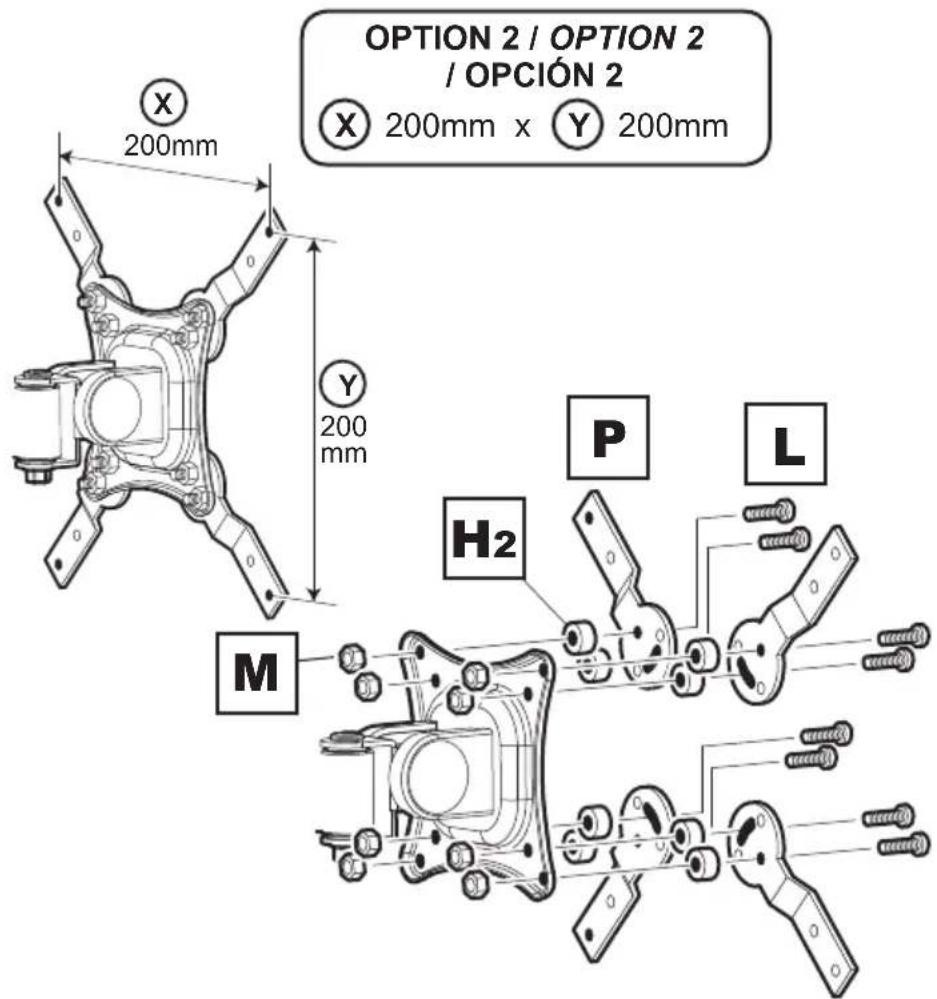

Utilisez l'option qui convient à votre téléviseur

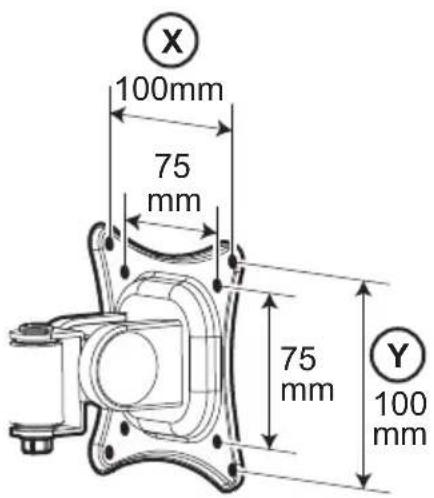

OPTION 1 / OPTION 1 / OPGON 1

75mm x

75mm

100mm

100mm

Fixation du support de montage du moniteur

Veuillez prendre en considération

la taille de l'écran avant de

déterminer la hauteur à laquelle

il sera installé

Avant de ajuster la altura teng

Déterminer la hauteur

Ajustar alta

iii

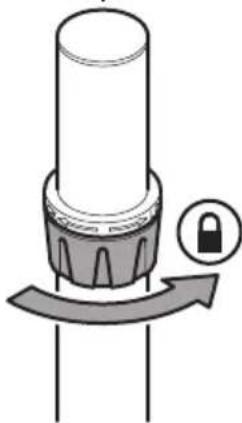

Lock

Verrouiller

Bloquear

Fixer l'ecran

No Spacers

Pas de séparateur

Pour des téléviseurs aux dos plats et non obstrués

Spacers

Séparateurs

Espaciadores

H1/H2

Pour des téléviseurs aux dos

irréguliers et non obstrués

Il existe deux méthodes possibles de fixation murale

Décider de la méthode de

montage souhaité et suivre

les instructions appropriées

Attachez l'applique au dos de votre téléviseur en utilisant une combinaison de vis, de réducteurs et de spacers.

Verrouiller l'inclinaison

Ne serrez pas trop fort
