Type de produit	Support mural pour écran
Marque	AVF
Modèle	MRC2106A
Normes VESA compatibles	75x75 mm, 100x100 mm, 200x200 mm
Méthodes de montage	Par bride (clamp) ou par trous (hole)
Épaisseur admissible du matériel de fixation	10 mm à 76 mm
Capacité de charge maximale	35 kg (estimation pour utilisation standard)
Matériaux	Acier à haute résistance, plastique ABS
Dimensions (L x H x P)	400 x 250 x 350 mm (estimation)
Poids net	3,2 kg (estimation)
Couleur	Noir
Utilisation prévue	Intérieur uniquement
Contenu de l'emballage	Support mural, vis, entretoises, réducteurs, manuel d'installation
Inclinaison	Non spécifié (fixe)
Rotation	Non spécifié (fixe)
Distance au mur	Variable selon méthode de montage
Sécurité	Installation responsable requise ; vérifier l'absence de câbles dans le mur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Réparabilité	Pièces détachées non disponibles ; contacter le support client en cas de problème

FOIRE AUX QUESTIONS - MRC2106A AVF

Quels sont les normes VESA compatibles avec le support MRC2106A ?

Le support AVF MRC2106A est compatible avec les normes VESA 75x75 mm, 100x100 mm et 200x200 mm. Vérifiez la configuration de votre écran avant l'installation.

Quelle est la capacité de charge maximale de ce support ?

La capacité de charge maximale est estimée à 35 kg. Assurez-vous que votre écran ne dépasse pas ce poids.

Puis-je installer le support sur un mur en placoplâtre ?

Oui, mais vous devez utiliser des chevilles adaptées au placoplâtre et vous assurer que le mur peut supporter le poids total. Il est recommandé de fixer dans des montants si possible.

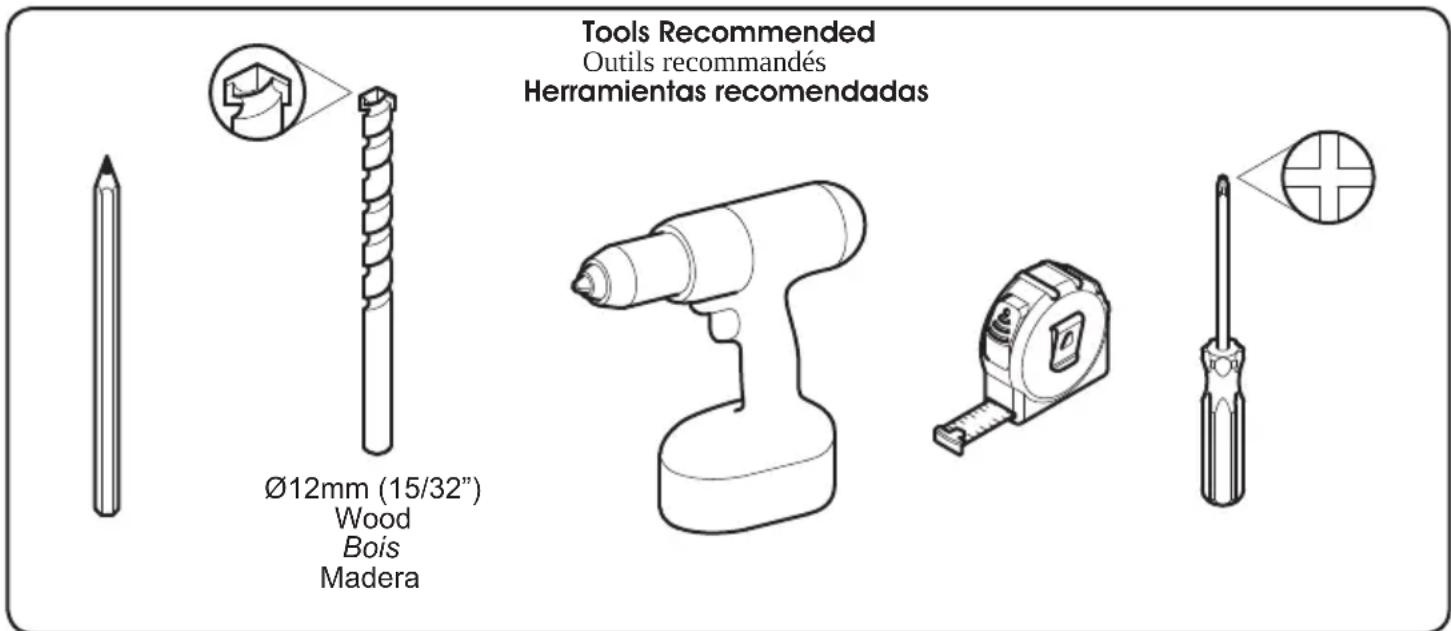

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis (cruciforme ou plat), d'une clé Allen (généralement fournie), d'un niveau à bulles et éventuellement d'une perceuse selon la méthode de montage choisie.

Le support peut-il incliner ou pivoter ?

Non, le modèle MRC2106A est un support fixe. Il ne permet ni inclinaison, ni rotation, ni extension.

Comment choisir entre la méthode par bride et la méthode par trous ?

La méthode par bride (clamp) est utilisée pour les écrans avec un dos plat et non obstrué, tandis que la méthode par trous (hole) est adaptée aux dos irréguliers. Utilisez les entretoises fournies si le dos de l'écran n'est pas plat.

Que faire si la taille de fixation n'est pas égale à 75, 100 ou 200 mm ?

Si la largeur ou la hauteur de la fixation n'est pas égale à l'une de ces mesures, arrêtez immédiatement l'installation et contactez le service d'assistance clientèle. Le support n'est pas compatible.

L'installation est-elle possible sur un meuble ou un bureau ?

Oui, si l'épaisseur du bord est comprise entre 10 mm et 76 mm. Utilisez la méthode par bride pour fixer le support sur le bord du meuble.

Comment entretenir le support ?

Nettoyez régulièrement avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la finition.

Le support est-il garanti ?

AVF offre une garantie limitée. Consultez le manuel pour les détails. En cas de problème, contactez le support client avant de retourner le produit au magasin.

MODE D'EMPLOI MRC2106A AVF

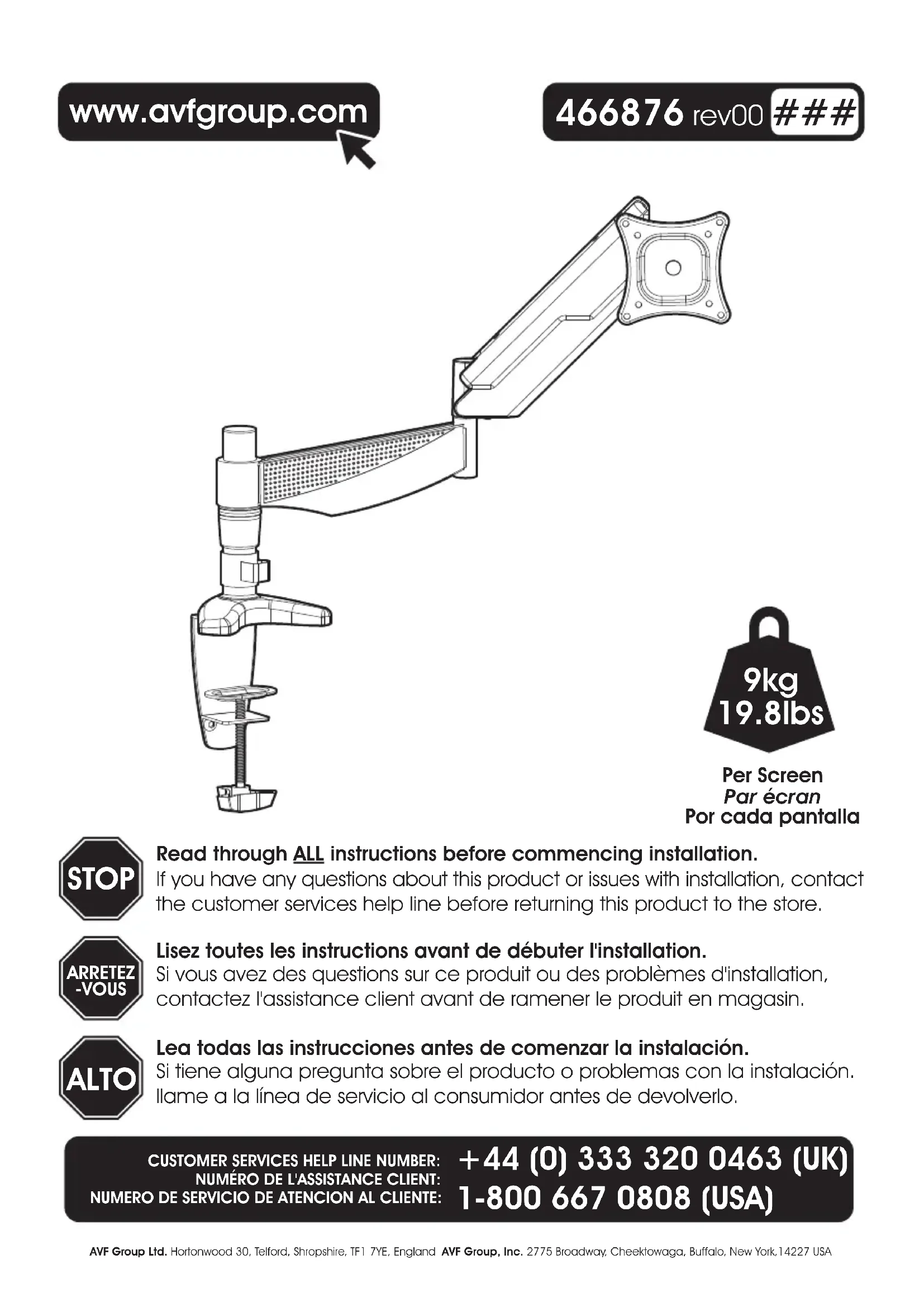

Lisez toutes les instructions avant de début l'installation.

Si vous avez des questions sur ce produit ou des problèmes d'installation, contactez l'assistance client avant de ramener le produit en magasin.

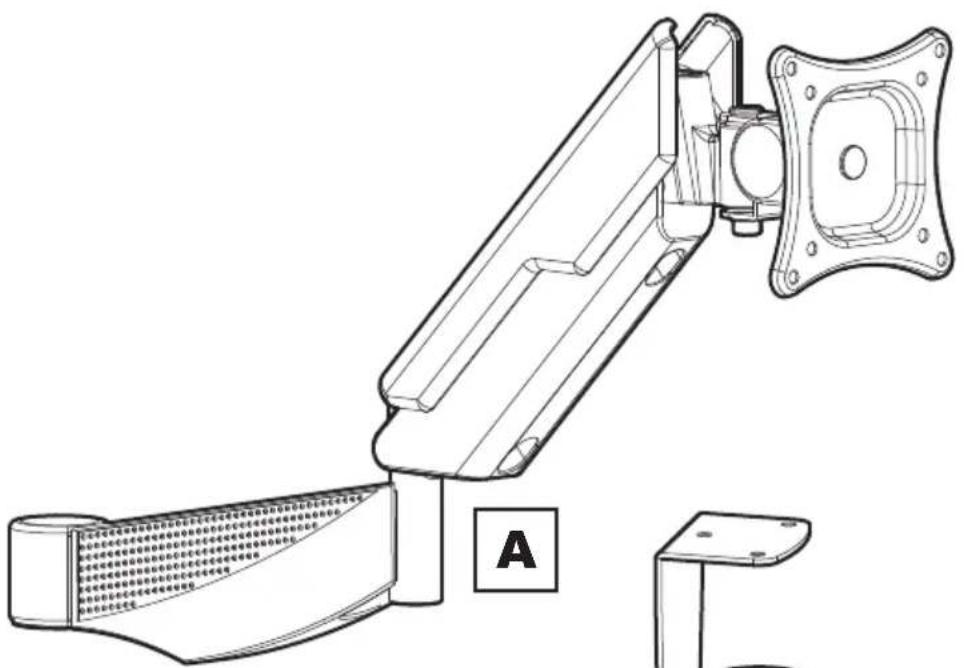

ALTO

Conserver les emballages si l'applique a besoin d'être ramenée.

Les contenus peuvent varier de la photographie/illustrations.

Vous n'aurez pas besoin de toutes ces pieces, attendez-vous donc a ce qu'il reste des pieces selon les caractéristiques de votre monitor.

Ce produit est à utiliser à l'intérieur uniquement. Utiliser ce produit à l'extérieur causera des défaillances et de possibles accidents..

Il est de la responsabilité de l'installateur de s'assurer que les surface soient aux critères requis et vides de tout câblage (ex : gaz, électricité, eau etc....)

AVF n'acceptera aucune responsabilité pour tout dommage ou perte causée par l'in installation du produit dans un surface en de la de ces critères.

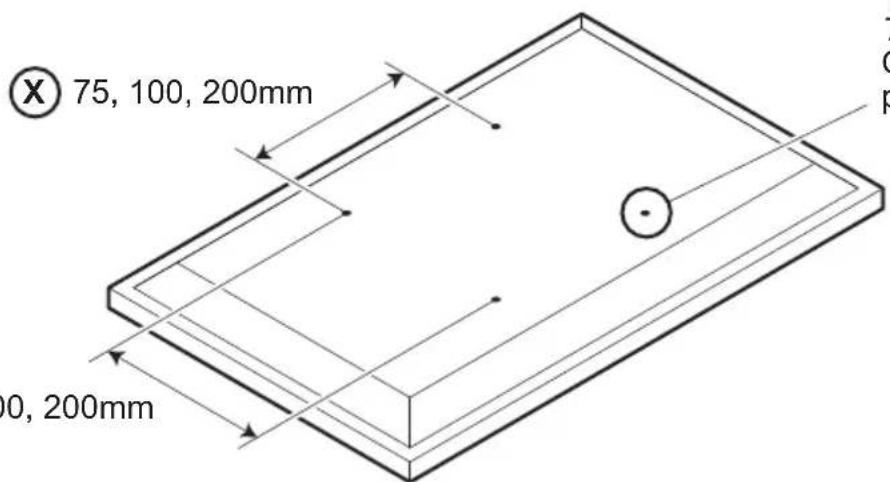

75, 100, 200mm

Si la largeur n'est pas eigale à 75, 100 ou 200 mm ou si la hauteur n'est pas eigale à 75, 100 ou 200 mm, ARRÊTER immédiatement l'installation et communiquez avec le service d'assistance à la clientèle

Si I'épaissur du matériel de fixation est inférieure à 10 mm ou supérieure à 76 mm, CESSEZ l'installation immédiatement et communiquez avec le soutien technique

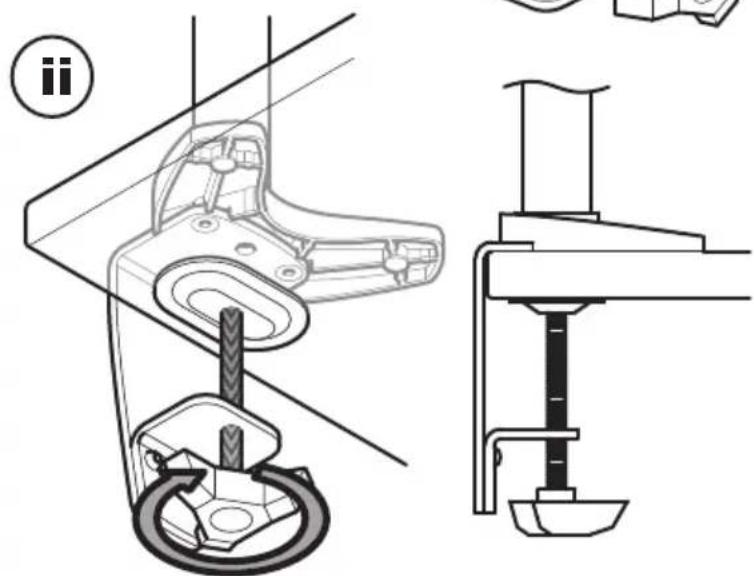

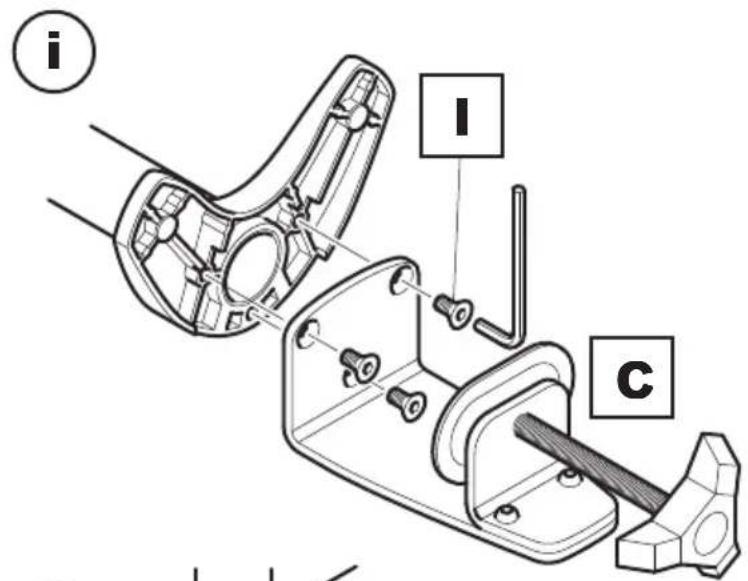

Clamp Method Méthode par bloc d'attache Método con abrazaderas

or / o/ ou

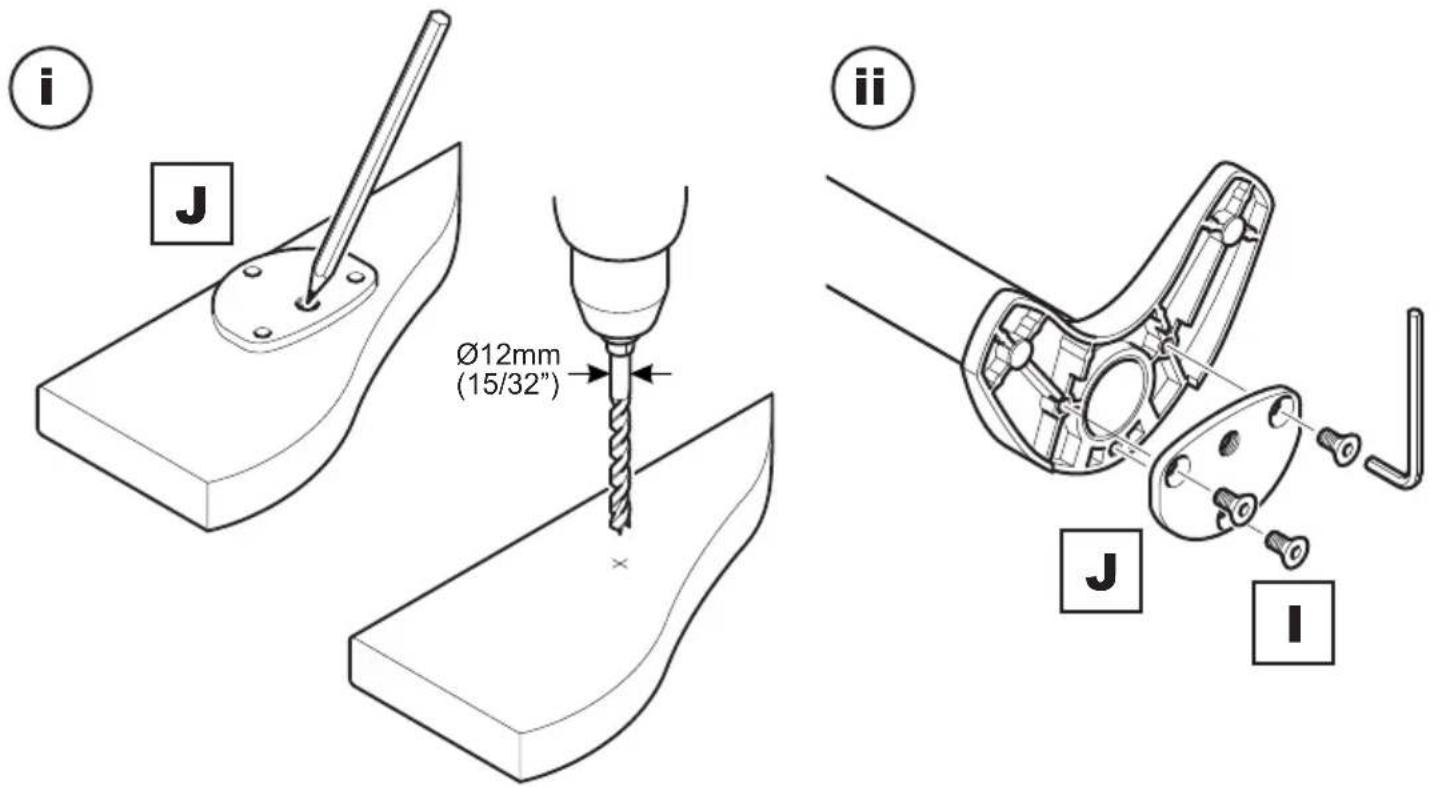

Hole Method Méthode par trouss d'ancrage Méto do con orificios

Decide what installation method you require and follow the appropriate steps
Décider de la méthode de montage souhaïée et suivre les instructions appropriées
Decida que método de instalación requiere y siga los pasos apropiados

Clamp Method Méthode par bloc d'attache Método con abrazaderas

Hole Method Méthode par trouss d'ancrage Método con orificios

4

Preparing the Monitor Mounting Bracket
Preparation du support de montage de l'écran
Preparing el monitor al soporte de montaje

Use the option that fits your TV / Utilisez l'option qui convient à votre téléviseur / Utilice la.Option que更好 se adapte a su TV

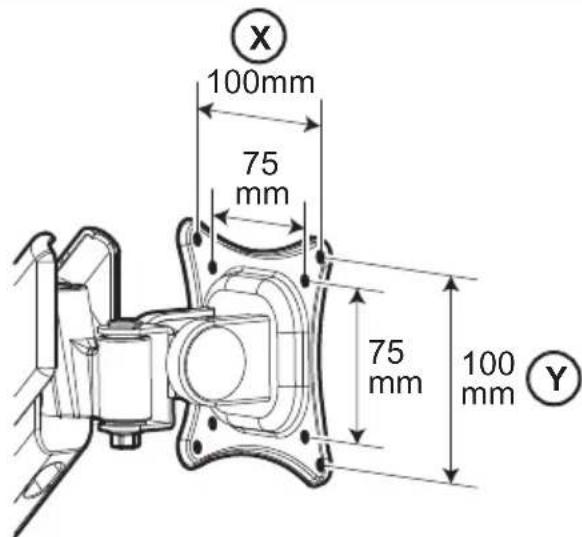

OPTION 1 / OPTION 1 / OPGIcON 1

75mm x

75mm

100mm

100mm

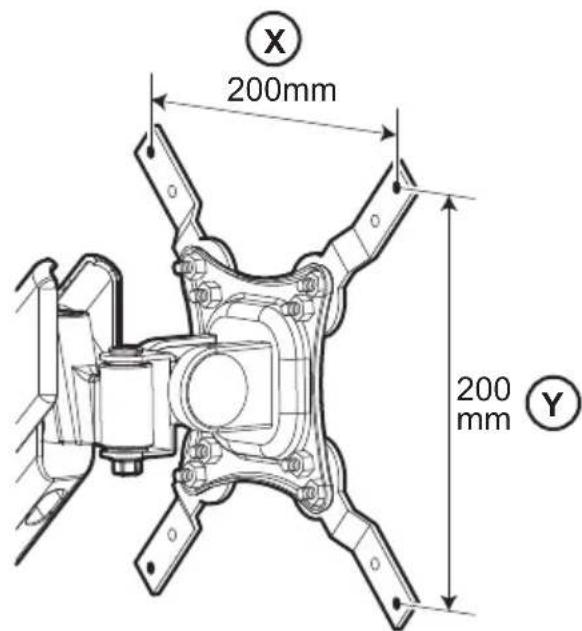

OPTION 2 / OPTION 2 / OPGON 2

200mm x

200mm

OPTION 1 / OPTION 1 / OPGON 1

OPTION 2 / OPTION 2 / OPGON 2

No Spacers

Pas de séparateur

Sin espaciadores

For TVs with flat / unobstructed back
Pour des téléviseurs aux dos
plats et non obstrués
Para TVs con la parte posterior
plana / sin obstáculos

Spacers

Séparateurs

Espaciadores

H1/H2

Pour des téléviseurs aux dos

irreguliers et non obstrués

Il existe deux méthodes possibles de fixation murale

Décider de la méthode de

montage souhaitatione et suivre

les instructions appropriées

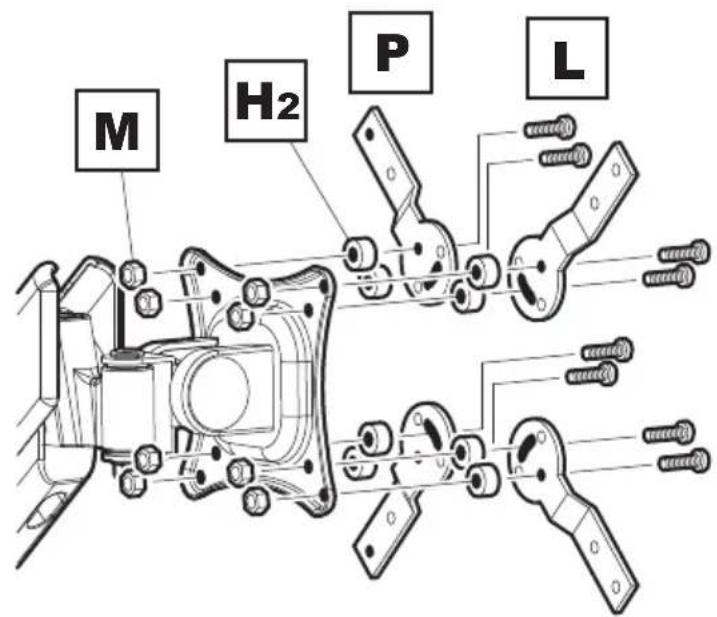

Attach the bracket to the back of your TV using suitable screw, reducer and spacer combinations. Attachez l'applique au dos de votre téléviseur en utilisant une combinaison de vis, de séparateurs et de joints adaptations.

Veuillez prendre en considération la taille de I'écran avant de déterminer la hauteur à laquelle il sera installé

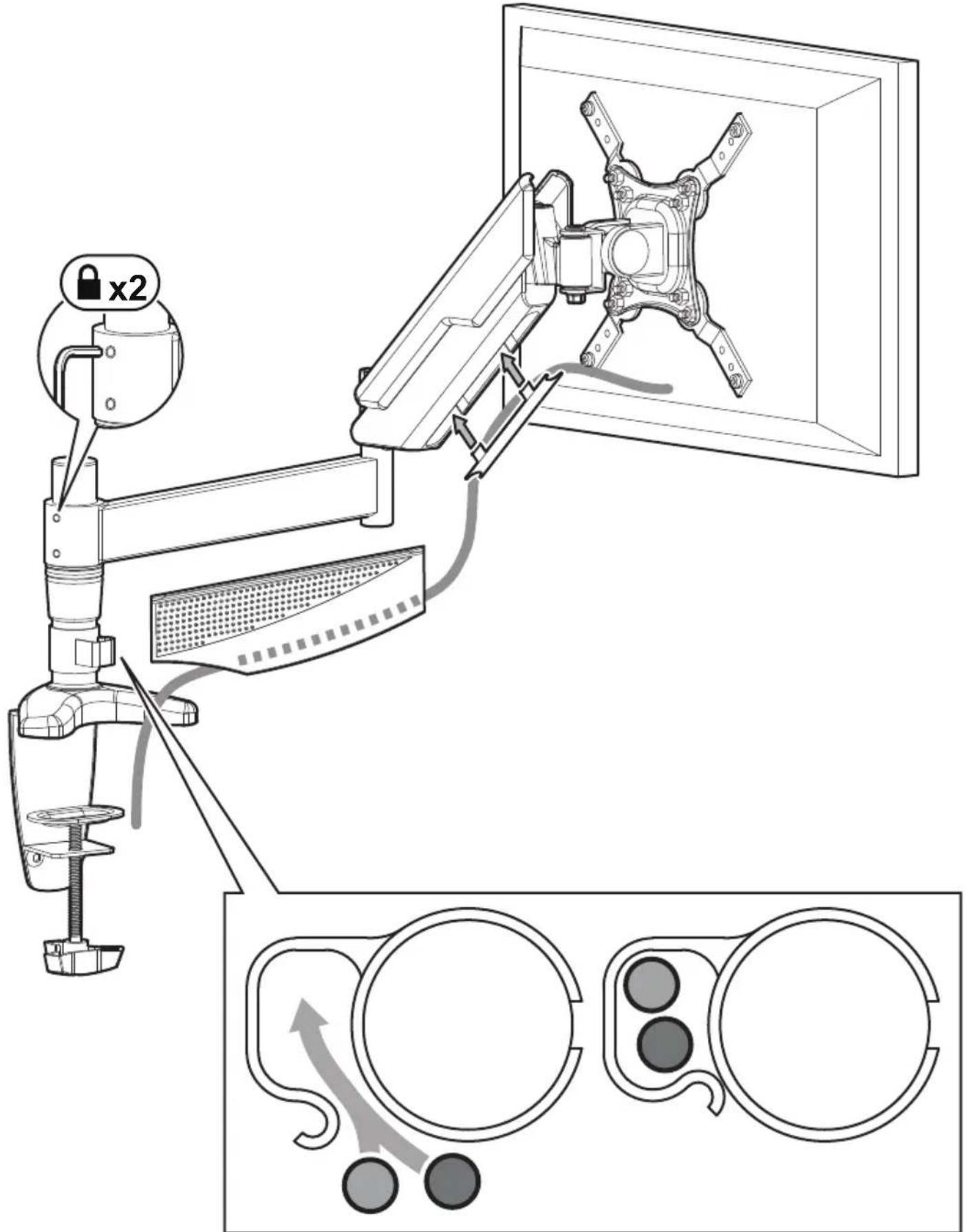

Ensure cables don't restrict arm movement Assurez-vous que les cables de genent pas le mouvement du bras
