Type de produit	Support TV mural
Marque	AVF
Modèle	B201BBA
Compatibilité VESA	50x50 mm, 75x75 mm, 100x100 mm, 100x200 mm, 200x100 mm, 200x200 mm
Dimensions TV compatibles	Jusqu’à 42 pouces (estimation)
Poids maximal supporté	30 kg (estimation)
Matériau	Acier
Couleur	Noir
Inclinaison	Non inclinable
Rotation	Non orientable
Distance au mur	Variable selon configuration
Alimentation	Aucune (installation mécanique)
Utilisation	Intérieur uniquement
Installation	Murale (béton ou ossature bois)
Contenu du colis	Plaque de montage, supports, vis M4/M5/M6/M8, entretoises, rondelles
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Consignes de sécurité	Ne pas dépasser le poids max, vérifier la solidité du mur, usage intérieur uniquement
Pièces détachées / Réparabilité	Pièces de rechange disponibles auprès du fabricant

FOIRE AUX QUESTIONS - B201BBA AVF

Comment installer le support TV AVF B201BBA ?

Consultez la notice fournie. Commencez par préparer la plaque de montage selon les dimensions VESA de votre TV, puis fixez-la au mur avec des chevilles adaptées. Ensuite, assemblez la base et connectez la TV en utilisant les vis appropriées (M4, M5, M6 ou M8).

Quels types de vis sont fournis ?

Le kit contient des vis de diamètres M4, M5, M6 et M8, ainsi que des entretoises et rondelles pour adapter différents dos de TV.

Que faire si les trous de ma TV ne correspondent pas aux options VESA ?

Si la largeur ou la hauteur dépasse 200 mm, ou si l'écart entre les fixations inférieures et la base est supérieur à 200 mm, arrêtez l'installation et contactez l'assistance client.

Puis-je utiliser ce support en extérieur ?

Non, ce produit est conçu pour une utilisation en intérieur uniquement. Une utilisation en extérieur peut entraîner des défaillances et des accidents.

Comment gérer les câbles avec ce support ?

La notice indique de faire passer les câbles à travers la colonne du support pour un aspect net.

Quel poids maximal peut supporter ce support ?

Le poids maximal n'est pas explicitement indiqué dans la notice, mais il est généralement adapté aux TV jusqu'à 30 kg. Vérifiez les spécifications du fabricant.

Puis-je incliner ou orienter la TV une fois installée ?

Non, ce modèle est un support fixe sans inclinaison ni rotation. Il maintient la TV plaquée au mur.

Comment nettoyer le support ?

Utilisez un chiffon sec et doux pour enlever la poussière. Évitez les produits chimiques qui pourraient endommager la finition.

Que faire si je perds une pièce ou si une vis est abîmée ?

Contactez l'assistance client AVF pour commander des pièces de rechange. Conservez les emballages en cas de retour.

Ce support est-il compatible avec tous les téléviseurs ?

Il est compatible avec les TV dont la norme VESA est comprise entre 50x50 mm et 200x200 mm. Vérifiez les dimensions au dos de votre TV avant achat.

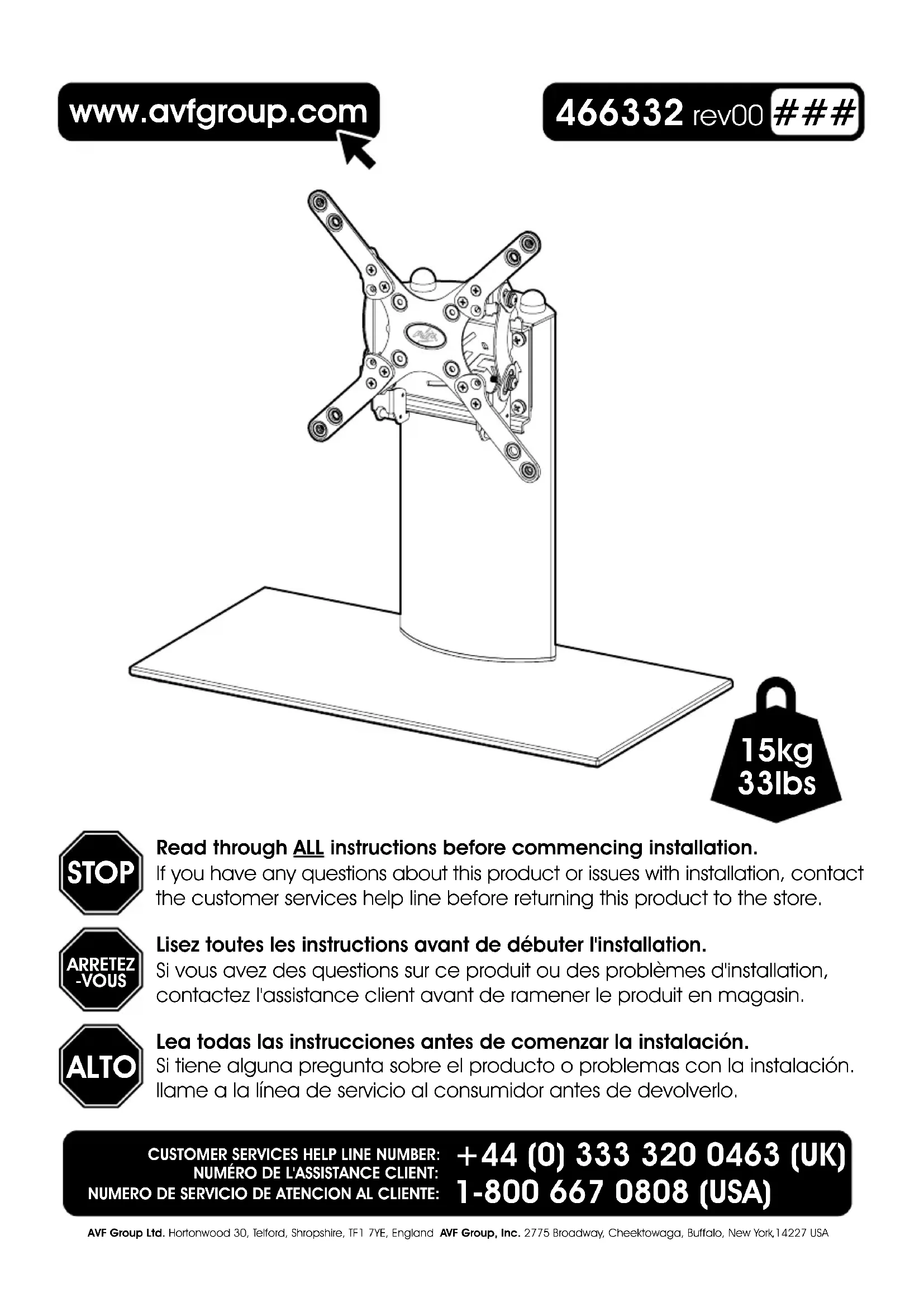

MODE D'EMPLOI B201BBA AVF

Lisez toutes les instructions avant de débuter l'installation.

Si vous avez des questions sur ce produit ou des problèmes d'installation, contactez l'assistance client avant de ramener le produit en magasin.

2 Preparing the TV Mounting Plate Préparation de la plaque de montage du téléviseur Preparando La Placa De Montaje De TV

3 Fitting the TV Mounting Plate Installation de la plaque de montage du téléviseur Fijando La Placa De Montaje De TV

4 Assemble the Base Assembler la base Montar la base

5 Connecting the TV Connector le téléviseur Conectando la TV

Conserver tous les emballages au cas où ce produit devrait nous être renvoyé.

Les contenus peuvent varier de la photographie/illustrations.

Vous n'aurez pas besoin de toutes ces pièces, attendez-vous donc à ce qu'il reste des pièces selon les caractéristiques de votre téléviseur.

Ce produit est à utiliser à l'intérieur uniquement. Utiliser ce produit à l'extérieur causera des défaillances et de possibles accidents.

Si la largeur Ⓕ est plus large que 200mm et la hauteur Ⓨ plus grande que 200mm, OU si les mesures entre les trous de fixation de la partie basse et la base de votre téléviseur dépasse les 200mm ARRÊTEZ l'installation immédiatement et contactez l'assistance client.

4 diamètres de vis TV vous sont fournis, M4, M5, M6 et M8. Déterminez le diamètre de la vis qui convient et mémorisez- le pour l'étape 3.

Preparing the TV Mounting Plate Préparation de la plaque de montage du téléviseur Preparando La Placa De Montaje De TV

Use the option that fits your TV / Utilisez l'option qui convient à votre téléviseur / Utilice la opción que mejor se adapte a su TV

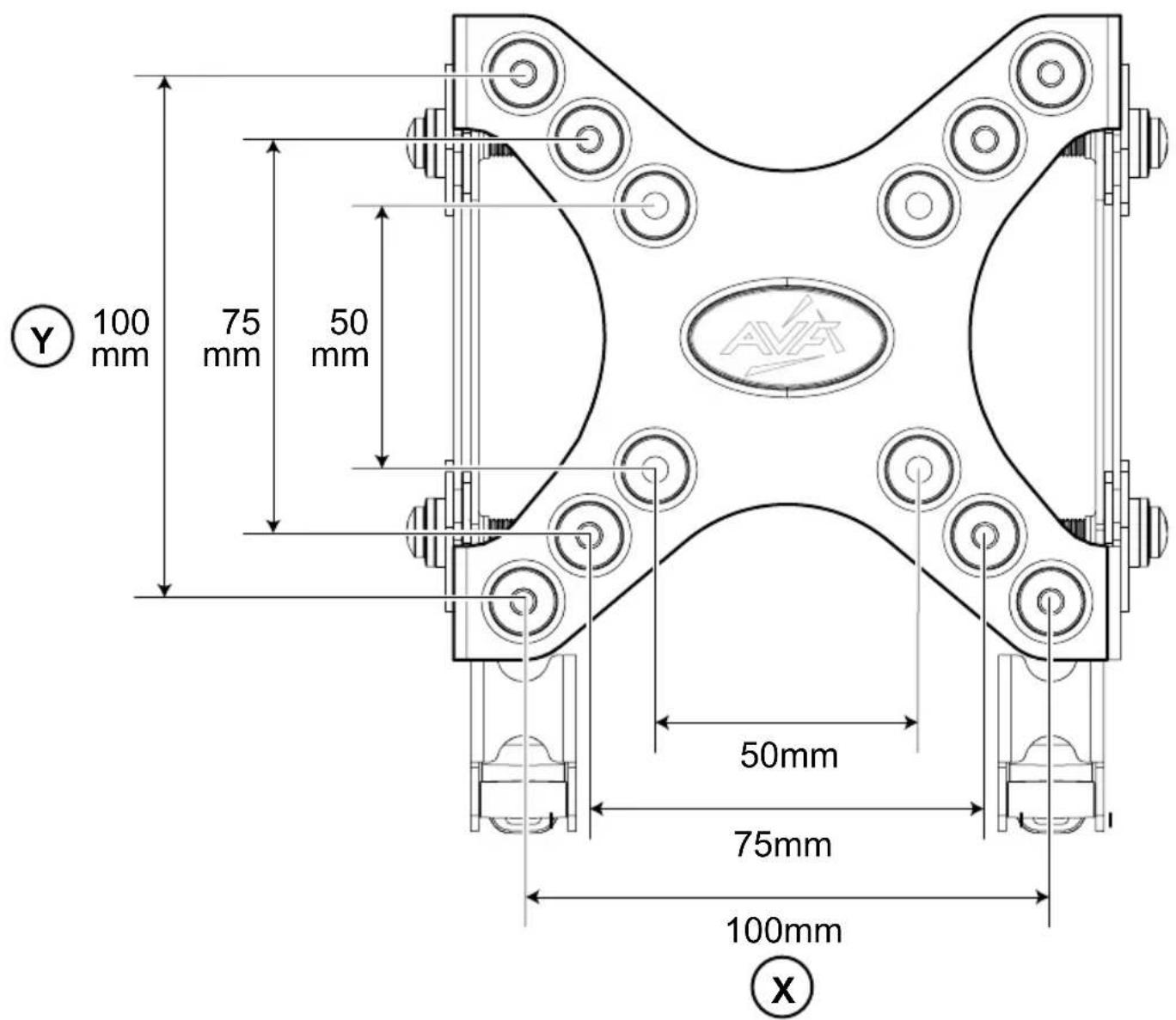

OPTION 1 / OPTION 1 / OPCIÓN 1

50mm × Ⓨ 50mm

75mm x Ⓨ 75mm

100mm x Ⓨ 100mm

OPTION 2 / OPTION 2 / OPCIÓN 2

100mm × Ⓨ 200mm

OPTION 3 / OPTION 3 / OPCIÓN 3

200mm × Ⓨ 100mm

OPTION 4 / OPTION 4 / OPCIÓN 4

200mm × Ⓨ 200mm

OPTION 1 / OPTION 1 / OPCIÓN 1

Méthode d'assemblage de l'adaptateur.

(L'exemple affiché représente des fixations de 200mm x 200mm)

Fitting the TV Mounting Plate Installation de la plaque de montage du téléviseur Fijando La Placa De Montaje De TV

No Spacers

Pas de séparateur

Sin espaciadores

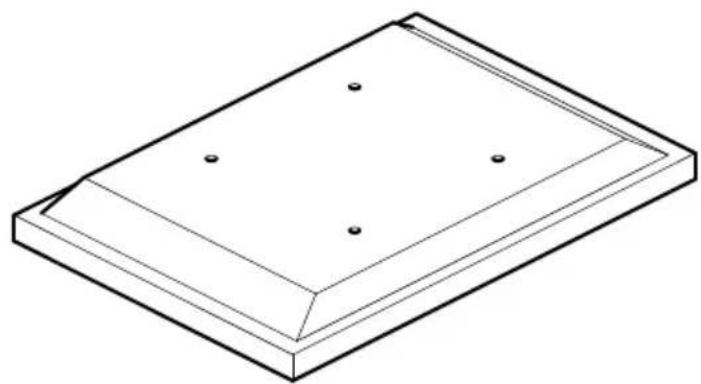

For TVs with flat / unobstructed back Pour des téléviseurs aux dos plats et non obstrués Para TVs con la parte posterior plana / sin obstáculos

Attach the bracket to the back of your TV using suitable screw, reducer and spacer combinations. Attachez l'applique au dos de votre téléviseur en utilisant une combinaison de vis, de séparateurs et de joints adaptés.

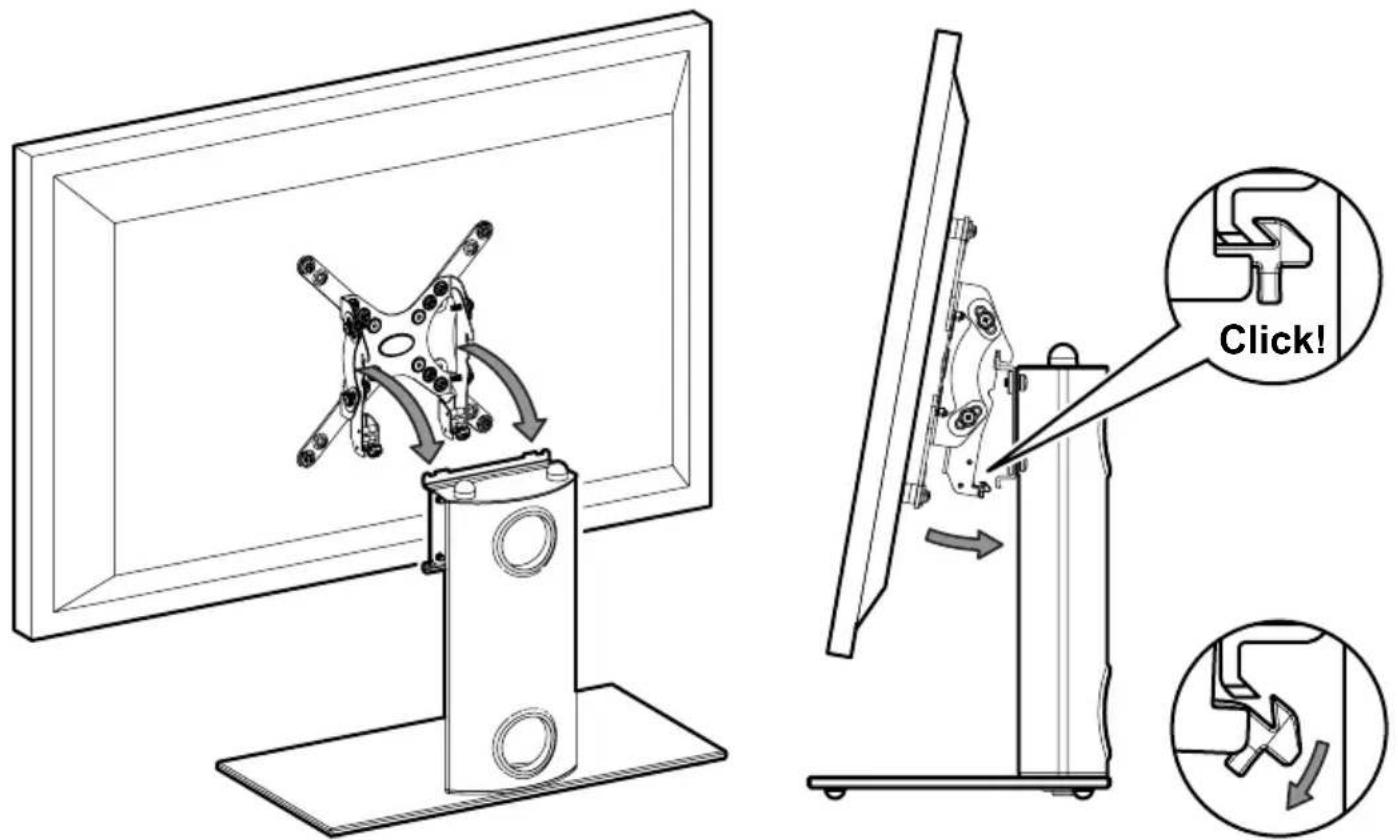

To remove TV Pour enlever le téléviseur Para quitar la TV

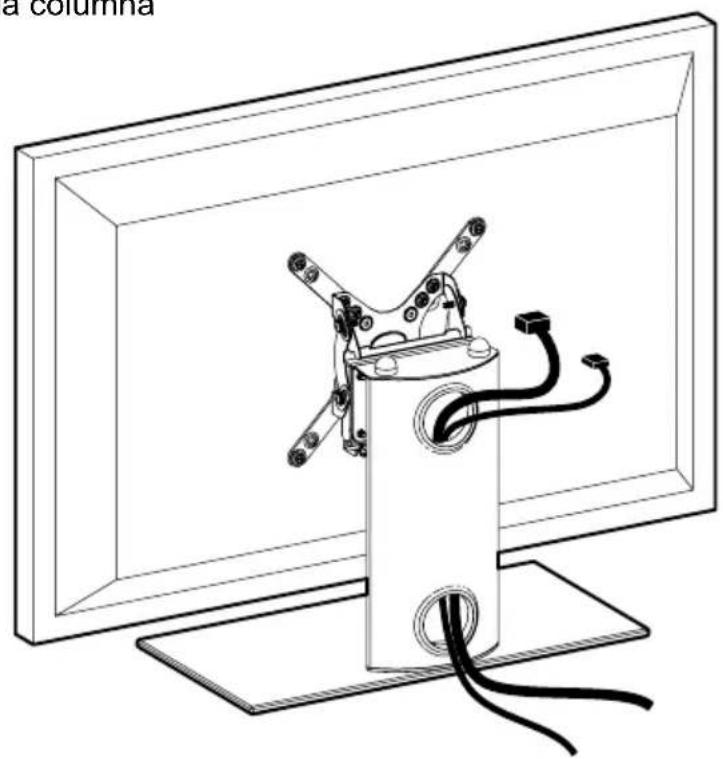

Manage cables through the column Comment installer les câbles dans la colonne Pasar los cables por la columna
