Type de produit	Support mural pour téléviseur
Marque	AVF
Modèle	B202BBA
Compatibilité VESA	50x50 mm à 200x200 mm (inclut 75x75, 100x100, 100x200, 200x100)
Capacité de charge maximale	30 kg
Matériau	Construction en acier robuste
Profondeur du support	Proche du mur (profil bas)
Inclinaison et rotation	Fixe (sans inclinaison ni rotation)
Gestion des câbles	Intégrée via la colonne centrale
Vis fournies	M4, M5, M6, M8 avec entretoises et rondelles
Installation murale	Sur ossature bois ou béton (vis non fournies pour le mur)
Utilisation	Intérieur uniquement
Dimensions de la plaque (max)	200 mm x 200 mm
Poids de l'emballage	Environ 1,5 kg
Garantie	2 ans
Entretien et nettoyage	Essuyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale ; vérifier la solidité du mur ; éviter toute surcharge
Pièces détachées et réparabilité	Disponibles sur demande auprès du service client

FOIRE AUX QUESTIONS - B202BBA AVF

Quels téléviseurs sont compatibles avec ce support ?

Ce support est compatible avec les téléviseurs dont les fixations VESA sont comprises entre 50x50 mm et 200x200 mm. Assurez-vous que la distance entre les trous de fixation au dos du téléviseur correspond à l'une des options listées dans le manuel (50x50, 75x75, 100x100, 100x200, 200x100, 200x200 mm).

Quel poids maximal peut supporter le support ?

La capacité de charge maximale est de 30 kg. Veillez à ne pas dépasser ce poids pour garantir la sécurité.

Les vis sont-elles fournies avec le support ?

Oui, le kit contient des vis de différents diamètres (M4, M5, M6, M8) ainsi que des entretoises et des rondelles pour s'adapter à votre téléviseur.

Faut-il percer des trous dans le mur pour installer ce support ?

Oui, le support nécessite d'être fixé au mur à l'aide de vis adaptées à votre type de mur (béton ou ossature bois). Les vis de fixation murale ne sont pas fournies.

Puis-je incliner ou tourner le téléviseur une fois installé ?

Non, ce support est un modèle fixe. Il ne permet pas d'inclinaison ni de rotation une fois le téléviseur accroché.

Comment gérer les câbles avec ce support ?

Le support dispose d'une colonne centrale permettant d'acheminer les câbles depuis le téléviseur vers le mur, pour une installation plus propre et ordonnée.

Puis-je utiliser ce support à l'extérieur ?

Non, ce support est conçu pour une utilisation en intérieur uniquement. Une utilisation extérieure pourrait entraîner des défaillances et des accidents.

Que faire si la configuration VESA de mon téléviseur dépasse 200x200 mm ?

Si la largeur ou la hauteur entre les trous de fixation dépasse 200 mm, ou si la distance entre les trous inférieurs et la base du téléviseur excède 200 mm, arrêtez l'installation et contactez le service client.

Comment déterminer la bonne longueur de vis pour mon téléviseur ?

Utilisez les entretoises fournies pour ajuster la distance. Si le dos du téléviseur est plat, vous pouvez ne pas utiliser d'entretoises. Sinon, choisissez la combinaison vis + entretoise qui permet un serrage sans toucher le fond du téléviseur.

Que faire si une pièce manque dans le kit ?

Contactez le service client AVF avant de renvoyer le produit. Conservez l'emballage d'origine pour un éventuel retour.

MODE D'EMPLOI B202BBA AVF

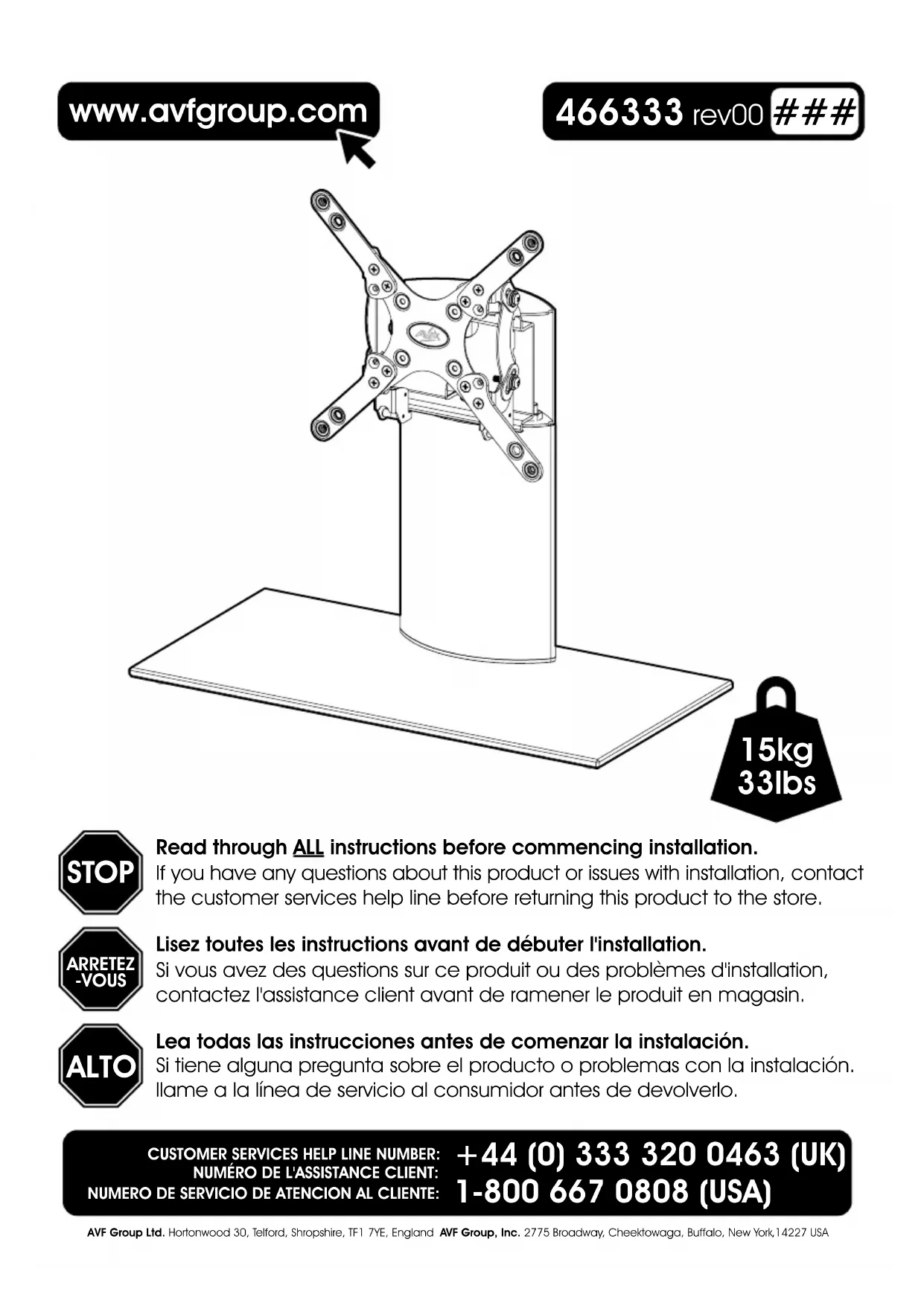

Lisez toutes les instructions avant de débuter l'installation.

Si vous avez des questions sur ce produit ou des problèmes d'installation, contactez l'assistance client avant de ramener le produit en magasin.

2 Preparing the TV Mounting Plate Préparation de la plaque de montage du téléviseur Preparando La Placa De Montaje De TV

3 Fitting the TV Mounting Plate Installation de la plaque de montage du téléviseur Fijando La Placa De Montaje De TV

4 Assemble the Base Assembler la base Montar la base

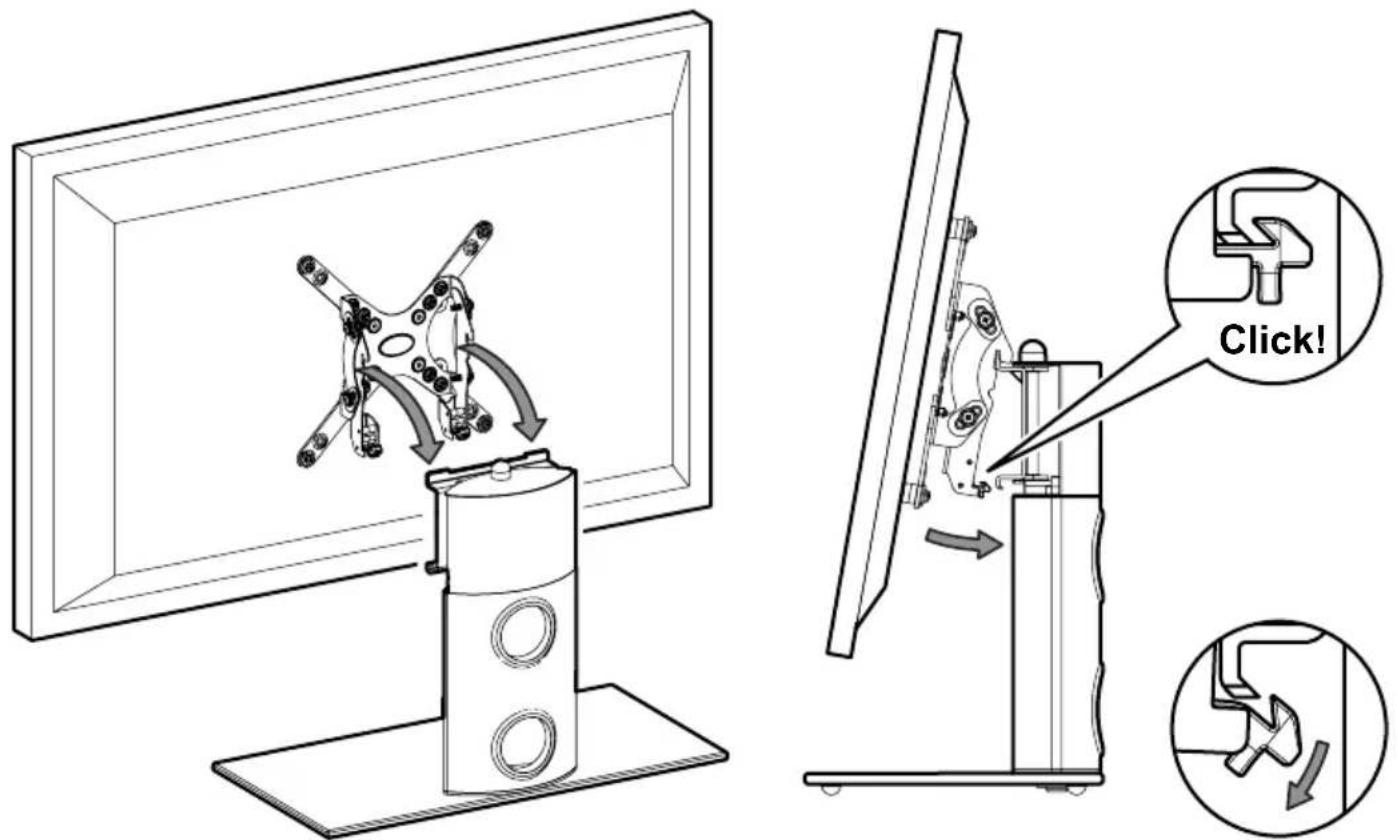

5 Connecting the TV Connector le téléviseur Conectando la TV

Conserver tous les emballages au cas où ce produit devrait nous être renvoyé.

Les contenus peuvent varier de la photographie/illustrations.

Vous n'aurez pas besoin de toutes ces pièces, attendez-vous donc à ce qu'il reste des pièces selon les caractéristiques de votre téléviseur.

Ce produit est à utiliser à l'intérieur uniquement. Utiliser ce produit à l'extérieur causera des défaillances et de possibles accidents.

Si la largeur Ⓕ est plus large que 200mm et la hauteur Ⓨ plus grande que 200mm, OU si les mesures entre les trous de fixation de la partie basse et la base de votre téléviseur dépasse les 200mm ARRÊTEZ l'installation immédiatement et contactez l'assistance client.

4 diamètres de vis TV vous sont fournis, M4, M5, M6 et M8. Déterminez le diamètre de la vis qui convient et mémorisez- le pour l'étape 3.

Preparing the TV Mounting Plate Préparation de la plaque de montage du téléviseur Preparando La Placa De Montaje De TV

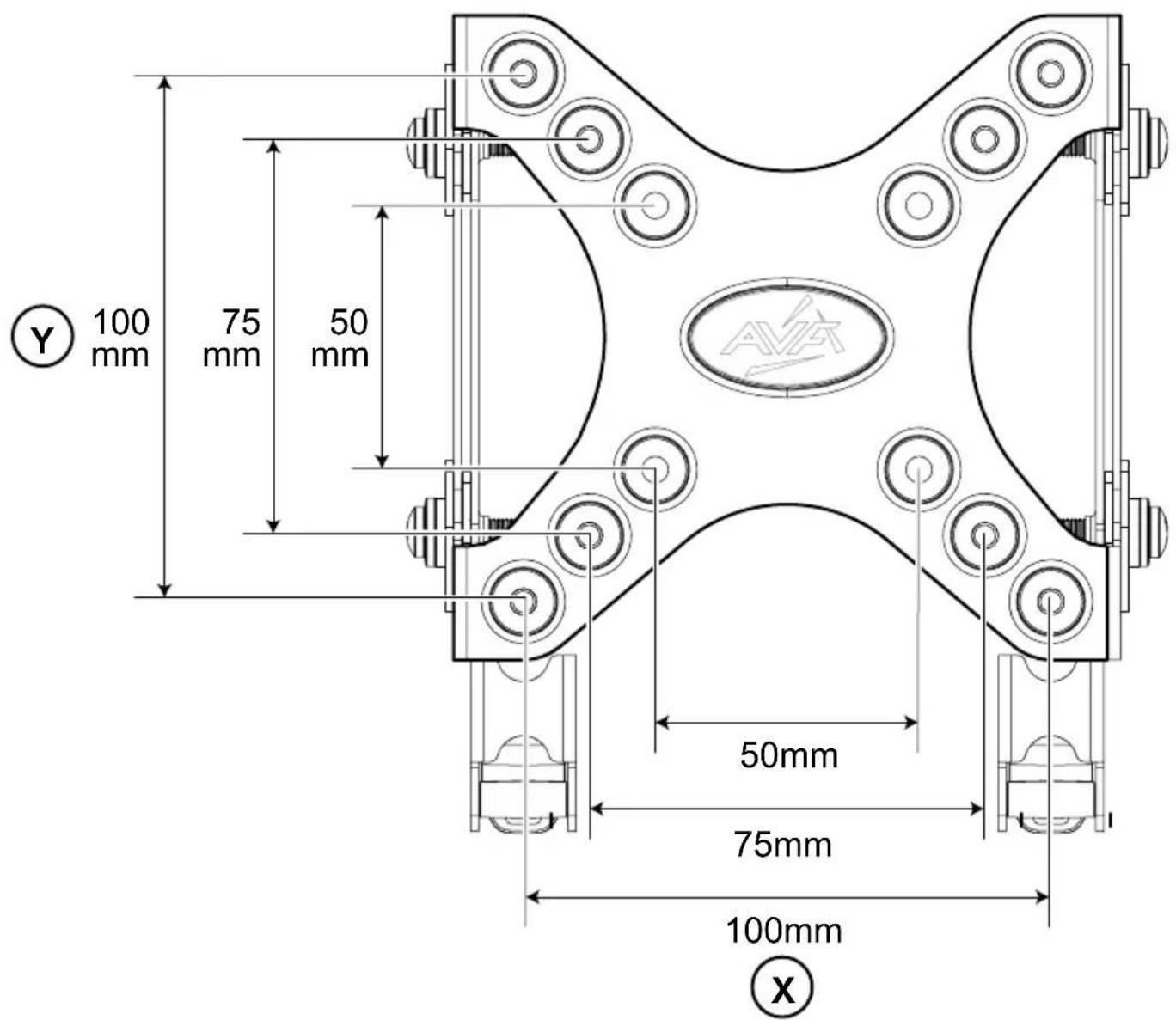

Use the option that fits your TV / Utilisez l'option qui convient à votre téléviseur / Utilice la opción que mejor se adapte a su TV

OPTION 1 / OPTION 1 / OPCIÓN 1

50mm × Ⓨ 50mm

75mm x Ⓨ 75mm

100mm x Ⓨ 100mm

OPTION 2 / OPTION 2 / OPCIÓN 2

100mm × Ⓨ 200mm

OPTION 3 / OPTION 3 / OPCIÓN 3

200mm × Ⓨ 100mm

OPTION 4 / OPTION 4 / OPCIÓN 4

200mm × Ⓨ 200mm

OPTION 1 / OPTION 1 / OPCIÓN 1

Méthode d'assemblage de l'adaptateur.

(L'exemple affiché représente des fixations de 200mm x 200mm)

Fitting the TV Mounting Plate Installation de la plaque de montage du téléviseur Fijando La Placa De Montaje De TV

No Spacers

Pas de séparateur

Sin espaciadores

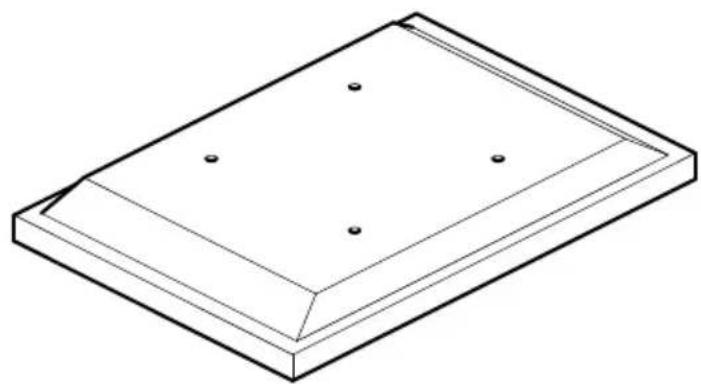

For TVs with flat / unobstructed back Pour des téléviseurs aux dos plats et non obstrués Para TVs con la parte posterior plana / sin obstáculos

Attach the bracket to the back of your TV using suitable screw, reducer and spacer combinations. Attachez l'applique au dos de votre téléviseur en utilisant une combinaison de vis, de séparateurs et de joints adaptés.

To remove TV Pour enlever le téléviseur Para quitar la TV

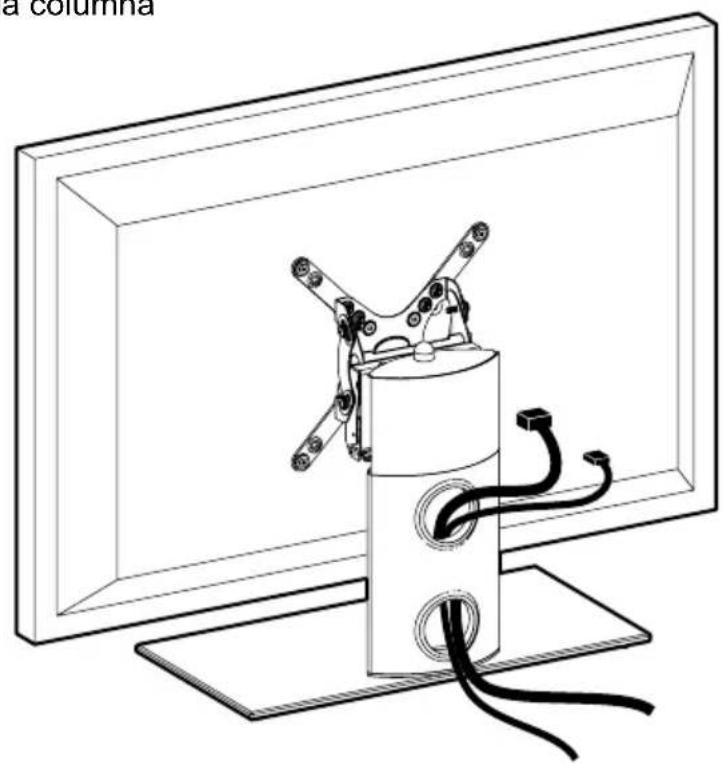

Manage cables through the column Comment installer les câbles dans la colonne Pasar los cables por la columna
