Type de produit	Tableau blanc interactif (écran tactile)
Marque	Samsung
Modèle	Flip 2 WM85R
Taille d'écran	85 pouces (214,7 cm de diagonale)
Résolution optimale	3840 x 2160 (4K UHD)
Fréquence verticale	48 à 75 Hz
Alimentation électrique	AC100-240V, 50/60Hz
Consommation électrique	Voir étiquette au dos du produit
Poids (approximatif)	Environ 45 kg (sans emballage)
Dimensions (approximatives)	1900 x 1100 x 80 mm (sans support)
Norme VESA	600 x 400 mm (support mural optionnel)
Connectivité vidéo	HDMI (x2), DP (x1), OPS
Connectivité réseau	LAN (RJ45), Wi-Fi (IEEE 802.11n)
Ports USB	USB 2.0, USB 3.0, USB 4.0A (arrière)
Fonctions d'écriture	Mode stylet, mode pinceau, calque de notes
Partage d'écran	Smart View, Screen Mirroring, NFC (avec plateau), Wireless Display
Exportation	E-mail, USB, impression, lecteur réseau, appareil mobile
Accessoires inclus	2 stylets tactiles, cordon d'alimentation, câbles USB (x2), boîtier OPS, vis
Entretien et nettoyage	Chiffon doux légèrement humide, éviter produits abrasifs
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 80 % (sans condensation)

FOIRE AUX QUESTIONS - Flip 2 WM85R SAMSUNG

Comment nettoyer l'écran du Samsung Flip 2 WM85R ?

Utilisez un chiffon doux légèrement humide, puis essuyez avec un chiffon sec. N'utilisez pas de produits abrasifs ou de brosses sales pour éviter de rayer le verre de protection.

Quels câbles sont fournis avec le Flip 2 WM85R ?

Le produit est livré avec un cordon d'alimentation, deux câbles USB (pour la connexion tactile), et un boîtier OPS avec vis. Les câbles HDMI ou DP ne sont pas inclus.

Comment connecter un PC au tableau blanc ?

Branchez un câble HDMI (ou DP pour le WM85R) entre le PC et le produit. Pour le contrôle tactile, connectez le câble USB fourni du port TOUCH OUT du produit à un port USB du PC. Sélectionnez ensuite IMPORTER > PC > HDMI ou DisplayPort.

Puis-je utiliser le produit sans installation murale ?

Le pied de support n'est pas fourni. Le produit est conçu pour une fixation murale (support VESA optionnel). Il peut être posé sur une surface plane, mais il est recommandé de l'installer au mur pour des raisons de sécurité et de stabilité.

Comment exporter mes notes vers une clé USB ?

Appuyez sur le bouton EXPORTER en haut de l'écran, puis sélectionnez USB. Connectez une clé USB à un port USB du produit. Les listes sont enregistrées aux formats IWB et PDF.

Que faire si l'écran tactile ne répond pas correctement ?

Vérifiez qu'aucune substance étrangère ne se trouve sur l'écran. Assurez-vous que le câble USB TOUCH OUT est bien connecté. Si le problème persiste, redémarrez le produit. Notez qu'un calibrage automatique a lieu pendant 5 secondes après la mise sous tension.

Comment partager l'écran de mon smartphone ?

Activez Smart View ou Screen Mirroring sur votre smartphone (Android 8.0 ou plus récent recommandé). Sélectionnez le produit nommé [FLIP] Samsung WMR Series. Vous pouvez également utiliser la fonction NFC sur le plateau (modèles WM55R/WM65R avec plateau optionnel).

Le produit émet une odeur de plastique. Est-ce normal ?

Oui, cette odeur est normale pour un produit neuf et disparaît avec le temps. Assurez une ventilation adéquate pendant les premières utilisations.

Comment régler la luminosité de l'écran ?

Allez dans le menu PARAMÉTRES > Image > Rétroéclairage. Vous pouvez ajuster la luminosité de 0 à 100. Vous pouvez également régler la température de couleur et la balance des blancs.

Puis-je utiliser un autre stylet que celui fourni ?

Il est recommandé d'utiliser le stylet fourni pour éviter d'endommager l'écran. L'utilisation d'un autre objet pointu ou d'un stylo à bille peut provoquer des rayures ou des taches d'encre. Le stylet fourni a une capacité de charge maximale de 2,5 kg (pression d'appui).

MODE D'EMPLOI Flip 2 WM85R SAMSUNG

Manuel de l'utilisateur

WM55R WM65R WM85R

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et le contenu du manuel peut être modifié sans préavis pour des raisons d'amélioration des performances. Il est recommandé d'utiliser ce produit moins de 16 heures par jour. L'utilisation quotidienne du produit pendant une durée supérieure à 16 heures peut entraîner l'annulation de la garantie.

Des frais d'administration peuvent vous être facturés dans les situations suivantes :

(a) Un technicien intervient à votre demande alors que le produit ne présente aucun défaut (c'est-à-dire que vous n'avez pas lu le manuel d'utilisation). (b) Vous amenez le produit dans un centre de réparation alors que le produit ne présente aucun défaut (c'est-à-dire que vous n'avez pas lu le manuel d'utilisation).

Le montant des frais d'administration vous sera communiqué avant la visite du technicien.

Samsung

Samsung détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung.

Les marques commerciales autres que Samsung sont la propriété de leurs propriétaires respectifs.

Table des matières

Avant utilisation du produit

Consignes de sécurité 4
Stockage	4
Électricité et sécurité 4
Installation	5
Fonctionnement 6
Précautions d'utilisation 8

Préparatifs

Vérification des composants 9
Pièces	10
WM55R / WM65R 10
WM85R 11
Ports	12
Plateau	13
WM55R / WM65R 13
WM85R 14
Avant d'installer le produit (Guide d'Installation)	15
WM55R 15
WM65R 16
WM85R 16

Installation du support mural 17 Installation du support mural 17 Spécifications du kit de montage mural (VESA) 17

Connexion à un réseau	18

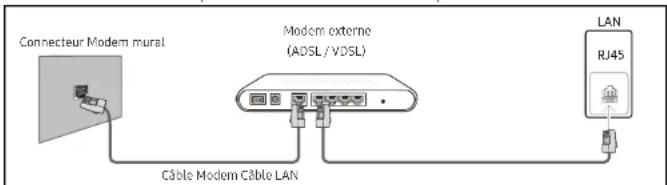

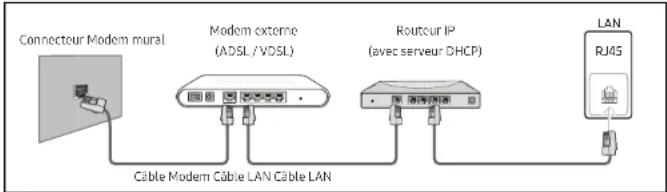

Paramétres de réseau (câblé)	18

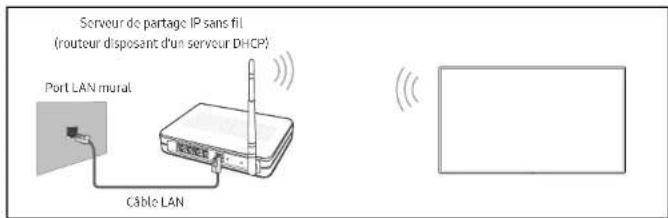

Paramétres de réseau (sans fil)	20
Utiliser WPS	22

Écriture

Qu'est-ce qu'une « Liste »?	23
MODE STYLET	24
Éléments d'écran	24
Dessin	25
Suppression	25
Modification de l'épaisseur et de la couleur du stylet	25
MODE PINCEAU	26
Éléments d'écran	26
Modification du mode pinceau et de la couleur	27
Gestion des listes	28
EXPLORATEUR ROULEAU	29

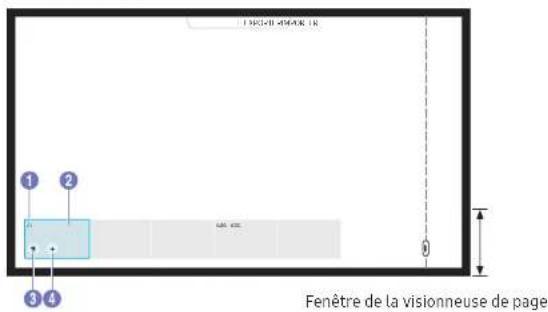

Visionneuse de page	30
Activer/désactiver la note	31
Utilisation des outils de sélection	32

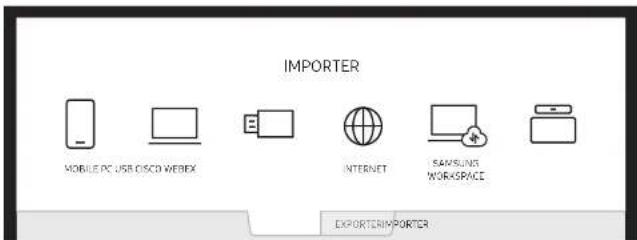

IMPORTER

Connexion à un apparell mobile 34
Connexion via Smart View ou Screen Mirroring 34
Connexion à l'aide de l'étiquetage NFC	34

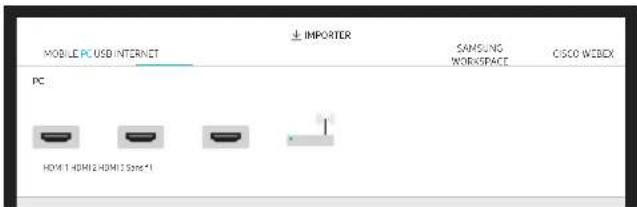

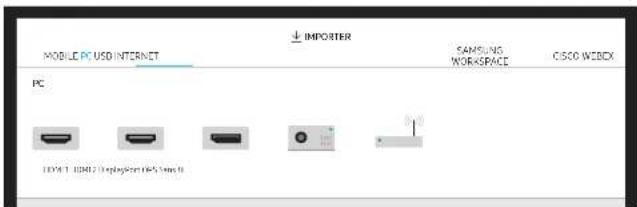

Connexion à un PC	35
Connexion à l'aide d'un cable 35
Connexion à l'aide d'un OPS	36
Connexion via la fonction Wireless Display	36
Importation depuis un périphérique USB	37
Connexion à Internet	37
Connexion à SAMSUNG WORKSPACE	37
Connexion à CISCO WEBEX	38

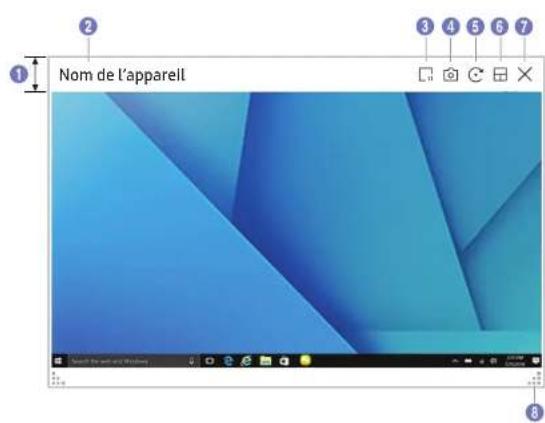

Fenêtre source	39

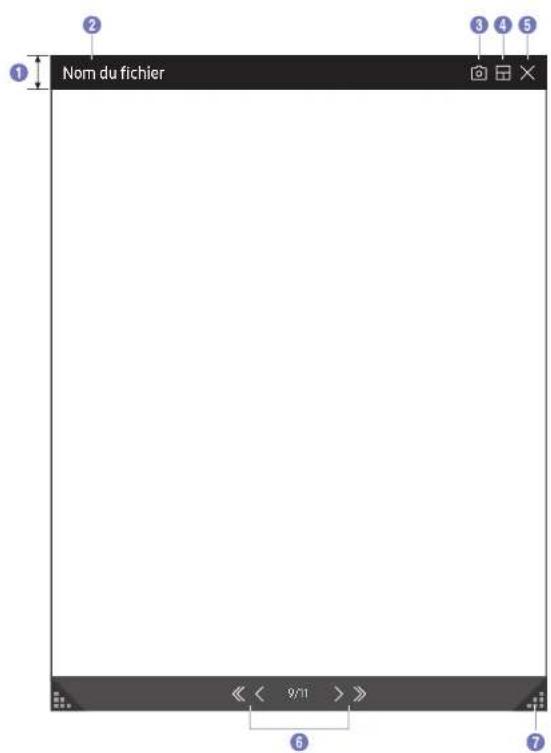

Affichage de document	40

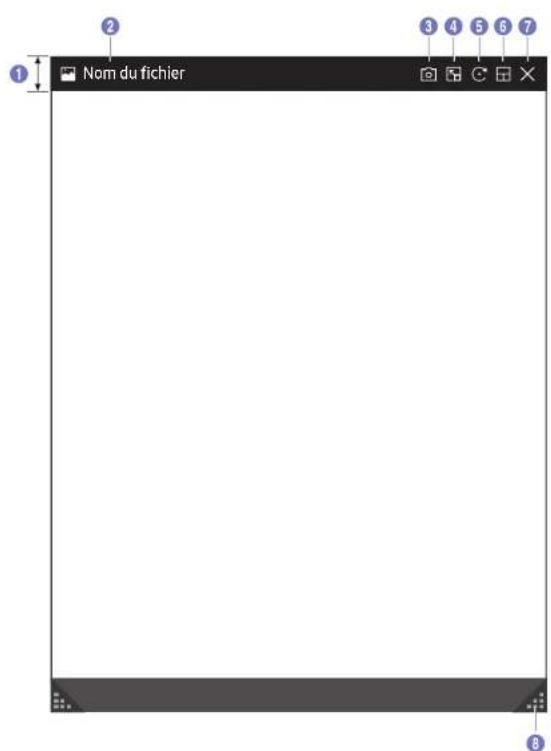

Affichage d'image	41

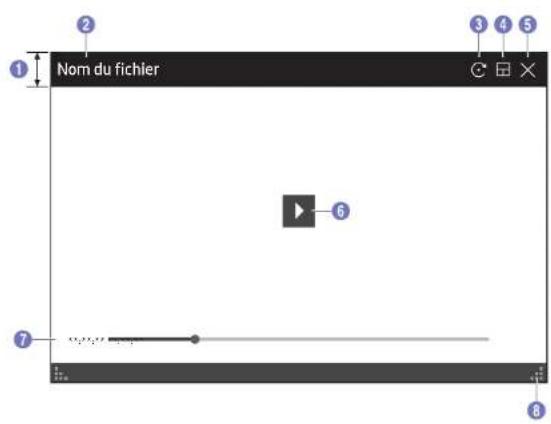

Visualisation vidéo	42

Table des matières

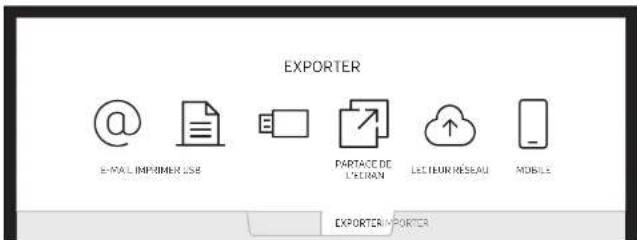

EXPORTER

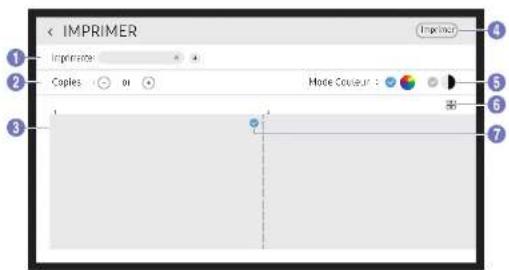

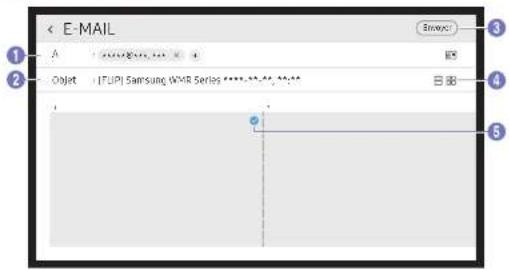

Envoi d'e-mail 44 Impression 45 Installation du logiciel d'impression Flip 45 Configuration de l'imprimante 45

Exportation vers un périphérique USB	47
Partage de votre écran	48

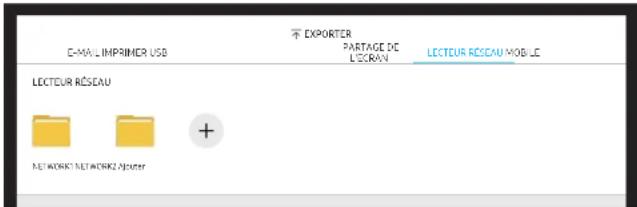

Exportation depuis un lecteur réseau	49
Envoi à un appareil mobile	49

Menu

Connexion	50
Système	58
Image	62
Assistance	64

Guide de dépannage

Problèmes et solutions 65

Caractéristiques techniques

Général	70
Présélection des modes de temporisation 72

Annexe

Prise en charge des frais de service (imputables aux clients) 73 Produit non défectueux 73 Dommage provoqué par le client 73 Autres cas 73

Protection contre la rémanence d'image 74 Qu'entend-on par rémanence d'image ? 74 Pratiques de prévention recommandées 74

Licence 74

Chapitre 01

Avant utilisation du produit

Consignes de sécurité

Avertissement

Des dommages corporels graves ou mortels peuvent survenir si les instructions ne sont pas suivies.

Attention

Des dommages corporels ou matériels peuvent survenir si les instructions ne sont pas suivies.

Les activités marquées de ce symbole sont interdites.

Les instructions marquées de ce symbole doivent être suivies.

Stockage

En raison des caractéristiques des produits très brillants, l'utilisation d'un humidificateur à ultrasons à proximité peut provoquer l'apparition de taches blanches sur le produit.

Contactez le Centre de service clientèle si l'intérieur du produit doit être nettoyé (des frais de service seront facturés).

Électricité et sécurité

Avertissement

N'utilisez pas de câble d'alimentation ou de fiche endommagé(e), ni de prise lâche. Un choc électrique ou un incendie pourrait en résulter. N'utilisez pas plusieurs produits sur une même prise de courant. En cas de surchauffe, les prises de courant peuvent provoquer un incendie. Ne touchez pas la fiche si vous avez les mains humides. Dans le cas contraire, un choc électrique pourrait survenir. Ne pliez ni ne tirez le câble d'alimentation trop fortement. Prenez soin de ne pas laisser le câble d'alimentation sous un objet lourd. Tout dommage au câble peut entraîner un incendie ou un choc électrique. Ne placez pas le câble d'alimentation ou le produit à proximité de sources de chaleur. Un choc électrique ou un incendie pourrait survenir.

Insérez complètement la fiche pour qu'elle soit bien bloquée.

Tout branchement non sécurisé peut provoquer un incendie.

1 Branchez la fiche du câble d'alimentation à une prise à la terre (appareils isolés de type 1 uniquement).

Un choc électrique ou des dommages corporels pourraient survenir.

À l'aide d'un chiffon sec, nettoyez toute poussière autour des broches de la fiche du câble d'alimentation ou de la prise.

La poussière pourrait provoquer un incendie.

Attention

Ne débranchez pas le câble d'alimentation quand le produit est en cours d'utilisation. Le produit pourrait être endommagé par un choc électrique. Utilisez uniquement le câble d'alimentation fourni avec votre produit par Samsung. N'utilisez pas le câble d'alimentation avec d'autres produits. Un choc électrique ou un incendie pourrait survenir. Maintenez dégagée la prise à laquelle le câble d'alimentation est branché. Quand un problème survient, le câble d'alimentation doit être débranché pour couper l'alimentation du produit. Tenez la fiche quand vous débranchez le câble d'alimentation de la prise. Un choc électrique ou un incendie pourrait en résulter.

Installation

Avertissement

Ne placez pas de bougies, d'insectifuges ou de cigarettes sur le produit. N'installez pas le produit près des sources de chaleur. La poussière pourrait provoquer un incendie. N'installez pas le produit dans des espaces mal aérés tels qu'une bibliothèque ou un placard. Toute élévation de la température interne peut provoquer un incendie. N'installez pas le produit sur une surface instable ou sujette aux vibrations (étagère mal fixée, surface en pente, etc.).

• S'il venait à tomber, le produit pourrait s'endommager et/ou être la cause de blessures. L'utilisation du produit dans une zone à vibrations excessives peut endommager le produit ou provoquer un incendie.

N'exposez pas le produit directement au soleil, à la chaleur ou à un objet chaud comme un four. La durée de vie du produit pourrait s'en trouver réduite, ou un incendie pourrait se déclencher. N'installez pas le produit à portée de jeunes enfants.

Le produit pourrait tomber et blesser des enfants. La face avant étant lourde, installez le produit sur une surface plane et stable.

Les huiles comestibles, telles que l'huile de soja, peuvent endommager ou déformer le produit. N'installez pas le produit dans une cuisine ou à proximité d'un comptoir de cuisine. Recourez à un technicien pour installer le support de fixation murale.

Toute installation par une personne non qualifiée peut entraîner des dommages corporels. N'utilisez que des meubles supports approuvés.

Installez le produit à au moins 10 cm du mur pour assurer une bonne aération. Toute élévation de la température interne peut provoquer un incendie.

Gardez les emballages plastiques hors de portée des enfants. Ces sacs présentent un risque d'étouffement. N'installez pas le produit dans un véhicule ou un endroit exposé à la poussière, à l'humidité (gouttes d'eau, etc.), à l'huile ou à la fumée.

Un choc électrique ou un incendie pourrait survenir.

Attention

Ne posez pas le produit sur sa face avant. L'écran pourrait être endommagé. Ne faites pas tomber le produit quand vous le déplacez. Il pourrait en résulter une défaillance du produit ou des dommages corporels. Posez délicatement le produit. Il pourrait en résulter une défaillance du produit ou des dommages corporels. Toute installation du produit dans un endroit inhabituel (tel qu'un lieu exposé à de grandes quantités de poussière fine, à des substances chimiques, à des températures extrêmes ou à beaucoup d'humidité où le produit fonctionnerait en continu sur une longue période) pourrait considérablement réduire ses performances.

Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous prévoyez d'installer le produit dans ce type d'endroit.

Fonctionnement

Avertissement

Une tension élevée est présente dans le produit. N'essayez jamais de démonter, réparer ou modifier le produit par vous-même.

• Un choc électrique ou un incendie pourrait survenir.
• Contactez le Centre de service clientèle Samsung pour toute réparation.

Ne laissez pas les enfants se pendre au produit ou grimper dessus.

Les enfants pourraient se blesser superficiellement ou gravement.

Si le produit tombe ou que le boîtier externe est endommagé, mettez le bouton marche/arrêt en position arrêt et débranchez le câble d'alimentation. Ensuite, contactez le Centre de service clientèle Samsung.

Un usage continu peut provoquer un incendie ou un choc électrique.

Ne laissez pas d'objets lourds que les enfants apprécient (jouets, bonbons, etc.) au sommet du produit.

Le produit ou l'objet lourd pourrait tomber si des enfants tentaient d'atteindre les jouets ou bonbons, pouvant provoquer de graves dommages corporels.

Ne tentez pas de déplacer le produit en tirant sur un câble tel que le câble d'alimentation. Une défaillance du produit, un choc électrique ou un incendie pourrait survenir. Ne tentez pas de soulever ou de déplacer le produit en tirant sur un câble tel que le câble d'alimentation. Une défaillance du produit, un choc électrique ou un incendie pourrait survenir. Assurez-vous que les aérations ne sont pas bloquées par une nappe ou des rideaux. Toute élévation de la température interne peut provoquer un incendie. N'insérez aucun objet métallique (baguette, pièce de monnaie, épingle à cheveux, etc.) ou d'objets facilement inflammables (papier, allumette, etc.) dans le produit (via les aérations ou les portes d'entrée/sortie, etc.).

Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung. Une défaillance du produit, un choc électrique ou un incendie pourrait en résulter.

Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur le produit.

Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation si de l'eau ou d'autres substances étrangères sont entrées dans le produit. Ensuite, contactez le Centre de service clientèle Samsung. Une défaillance du produit, un choc électrique ou un incendie pourrait en résulter.

Avant de déplacer le produit, éteignez-le et débranchez le câble d'alimentation et tous les autres câbles branchés.

Tout dommage au câble peut entraîner un incendie ou un choc électrique.

Si le produit génère des sons étranges, une odeur de brûlé ou de la fumée, débranchez immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung.

Un choc électrique ou un incendie pourrait en résulter.

Au cours d'un orage, éteignez le produit et débranchez le câble d'alimentation.

Un choc électrique ou un incendie pourrait survenir.

Ne faites pas tomber d'objets sur le produit et ne générez aucun impact.

Un choc électrique ou un incendie pourrait survenir.

En cas de détection d'une fuite de gaz, ne touchez ni le produit, ni la fiche du câble d'alimentation. De plus, aérez immédiatement la zone.

Des étincelles peuvent provoquer une explosion ou un incendie.

N'utilisez ni ne conservez de pulvérisateur combustible ou de substance inflammable à proximité du produit.

Une explosion ou un incendie pourrait en résulter.

Attention

N'utilisez pas d'humidificateurs ou de fours à proximité du produit. Un choc électrique ou un incendie pourrait survenir. Ne touchez pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être chaud. Ne placez pas d'objets lourds sur le produit.

Il peut en résulter une défaillance du produit ou des dommages corporels.

Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux.

Activez le mode d'économie d'énergie ou un économiseur d'écran à image mobile si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée.

Débranchez le câble d'alimentation de la prise si vous prévoyez de ne pas utiliser le produit pendant une durée prolongée (vacances, etc.). L'accumulation de poussière combinée à la chaleur peut provoquer un incendie, un choc électrique ou une fuite électrique. Appliquez la résolution et la fréquence conseillées au produit. Dans le cas contraire, votre vue pourrait être altérée. Regarder l'écran de trop près pendant une longue période peut altérer votre vue. Reposez vos yeux pendant plus de 5 minutes après 1 heure d'utilisation du produit. Votre fatigue oculaire en sera atténuée. Stockez les petits accessoires hors de portée des enfants.

Précautions d'utilisation

Faites attention, si vous utilisez le stylet fourni avec une charge dépassant 2,5 kg, des rayures peuvent apparaître sur le verre de protection.

Si vous utilisez un autre stylo à bille que celui fourni, l'écran risque d'être taché d'encre ou de s'abîmer.

N'utilisez pas de brosse sale afin d'éviter d'endommager l'écran.

Nous vous conseillons d'utiliser le stylet fourni. N'utilisez pas d'objets affûtés ou pointus autres que le stylet.

Si le stylet fourni laisse de la saleté ou de la poussière sur le verre de protection, nettoyez-le en suivant les instructions ci-dessous.

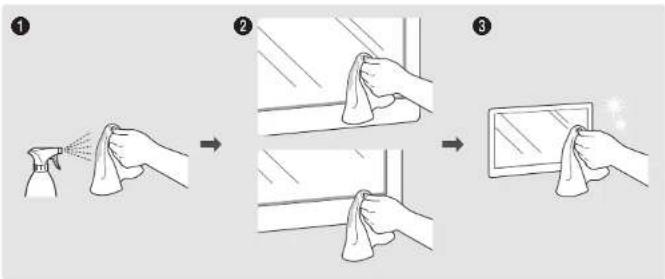

Nettoyage de l'extérieur et de l'écran

Nettoyez la surface avec un chiffon doux et légèrement humide, puis essuyez-la avec un chiffon sec.

Chapitre 02 Préparatifs

Vérification des composants

S'il manque le moindre composant, contactez le revendeur auprès duquel vous avez acheté le produit. Les composants peuvent être différents de ceux illustrés ici. Reportez-vous au guide d'installation pour le socle WMR ou le support mural (disponible en option).

Guide de configuration rapide

Cordon d'alimentation

Couvercle de borne, Vis (M4 x L10) x 2 (Modèle pris en charge : WM55R, WM65R)

Carte de garantie (Non disponible dans certains pays)

Câble USB (WM55R, WM65R x 1 / WM85R x 2)

Couvercle de câble, Vis (M4 x L10) (Modèle pris en charge : WM55R, WM65R)

Guide réglementaire

Stylet tactile x 2

Boîtier OPS, vis (M4 x L8) x 4, vis (M3 x L6) x 4 (Modèle pris en charge : WM85R)

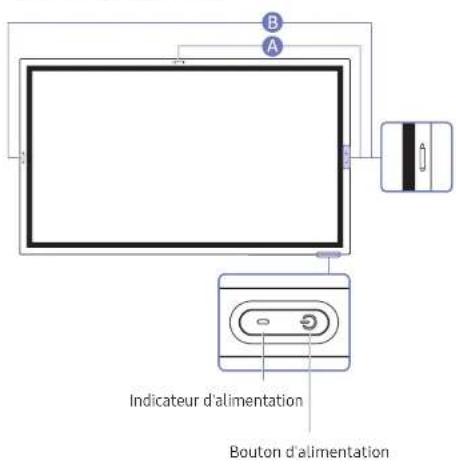

Pièces

WM55R / WM65R

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Pièces Description
Bouton d'alimentation	• Appuyez et maintenez enforcé le bouton pour éteindre le produit.Indicateur d'alimentation est allumé lorsque le produit est désactivé.Indicateur d'alimentation est étant lorsque le produit est activé.En mode d'écriture, appuyez brièvement sur le bouton d'alimentation pour passer au mode d'économie d'énergie.
	• Le stylo est magnétique. Conserve-le en l'attachant à l'emplacement marqué.A: WM55R, BWM65R

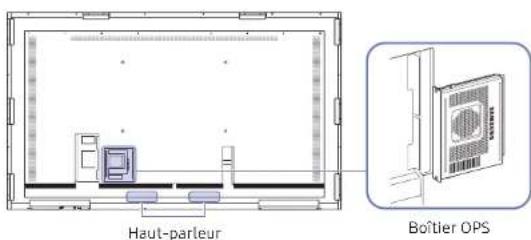

WM85R

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Pièces Description
Bouton d'alimentation	• Appuyez et maintenez enforcé le bouton pour êtreindre le produit.Indicateur d'alimentation est allumé lorsque le produit est activé.Indicateur d'alimentation est étant lorsque le produit est désactivé.En mode décriture, appuyez brièvement sur le bouton d'alimentation pour passer au mode déconomie d'énergie.
	Le stylo est magnétique. Conserve-le en l'attachant à l'emplacement marqué.
Boitier OPS	Connectez le boîtier OPS fourni dans l'emballage au poste, et insérez le module OPS standard dans le boîtier. Vous pouvez acheter un module OPS séparément:A: avant d'insérer le module OPS, assurez-vous de retarder le cable d'alimentation du produit pour couper complètement l'alimentation électrique.OPS désigne la Open Pluggable Specification d'Intel.Lorsque le boîtier OPS doit être installé, voirlez à installer le boîtier OPS en premier lieu avant le produit.Source d'alimentation OPS : 19V/3,7A

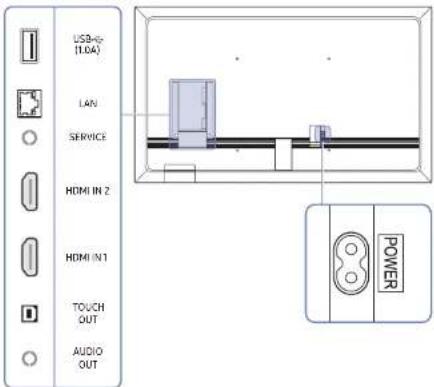

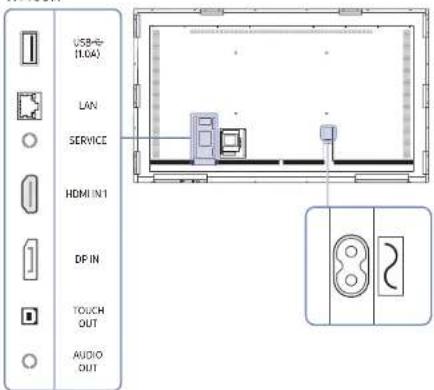

Ports

WM55R / WM65R

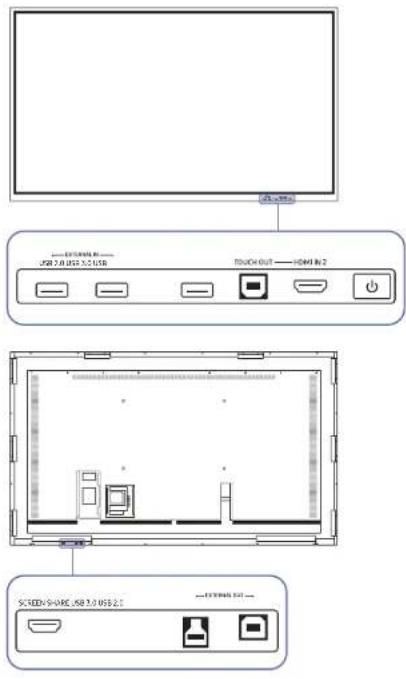

WM85R

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Ports Description
USB (4.0A)	Permet de se connecter à un périphérique de mémoire USB. Les ports USB sur le produit acceptent un courant constant maximal de 1,0 A. Si cette valeur maximale est dépassée, il est possible que les ports USB ne fonctionnent pas.
LAN	Permet la connexion à un réseau via un cable LAN. (10/100 Mbit/s) Utilisez le cable Cat 7(type *STP) pour la connexion. *Shielded Twist Pair.
SERVICE	Dédié aux techniciens de maintenance. Le port ne sert que pour l'entretien et n'a pas de fonction d'utilisateur. Ne branchez pas de cable sur ce port.
HDMI IN 2	Permet la connexion à un périphérique source via un cable HDMI. Modèle WM55R / WM65R uniquement.
HDMI IN 1	Permet la connexion à un périphérique source via un cable HDMI.
DP IN	Permet de se connecter à un périphérique source via un cable DP. Modèle WM85R uniquement.
TOUCH OUT	Permet le contrôle tactile de l'écran du PC connecté par l'intérémédiaire du port HDMI IN 1 ou HDMI IN 2. Utilisez le cable USB fourni pour la connexion entre le port TOUCH OUT sur l'arrêt du produit et le PC.
AUDIO OUT	Émet du son vers un appareil audio via un cable audio.

Plateau

WM55R / WM65R

Les plateaux sont vendus séparément. Contactez votre vendeur afin d'obtenir de l'aide pour effectuer un achat.

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Ports Description
USB	Permet de se connecter à un péripérisque de mémoire USB.
USB IN	Fournit une connectivité USB au PC.
USB OUT	1 Utilisez un cable USB entre le port USB OUT du produit et un port USB du PC pour la connexion.2 Insérez le péripérisque de stockage USB dans le port USB IN.3 Vous pouvez vérifier le péripérisque USB connecté au plateau à partir du PC.
TOUCH OUT	Permet le contrôle tactile de l'écran du PC connecté par l'intérémière du port HDMI IN3. Utilisez le cable USB fourni pour la connexion entre le port TOUCH OUT sur le plateau et le PC.
HDMI IN 3	Un port HDMI pour afficher l'entrée depuis une source externe.
SCREEN SHARE	Un port HDMI pour la connexion à une source externe.
	• Approchez l'apparil mobile de la tablette NFC pour la connexion.En mode d'écriture, un étiquetage NFC permet d'exécuter automatique Smart View ou Screen Mirroring sur votre apparell mobile.Etée fonction est uniquement prise en charge sur la version Android 8.0 Oreo ou sur des apparêts mobiles Samsung plus récents.• Étiquetez une carte NFC sur le pavé NFC pour saisir automatique une adresse e-mail.Àrs de la création d'un e-mail, une adresse e-mail est automatique saisle si elle est lui à partir de l'étiquette NFC encodée.Pour savoir comment saisir une adresse e-mail dans la carte NFC, consultez « Envoi d'e-mail »

WM85R

La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité.

Ports Description
EXTERNAL IN (USB 2.0, USB 3.0)	Fournit une connectivité USB au PC. 1 Utilisez un cable USB pour connecter le port EXTERNAL OUT (USB 2.0, USB 3.0) au PC connecté. 2 Connectez le pérophérique USB au port EXTERNAL IN (USB 2.0, USB 3.0). 3 Une connexion est établie entre le pérophérique USB et le PC.
EXTERNAL OUT (USB 2.0, USB 3.0)
USB	Permet de se connecter à un pérophérique de mémoire USB.
TOUCH OUT	Permet le contrôle tactile de l'écran du PC connecté par l'intérémière du port HDMI IN 2. Utilisez le cable USB fourni pour la connexion entre le port TOUCH OUT sur le plateau et le PC.
HDMI IN 2	Un port HDMI pour afficher l'entrée depuis une source externe.
SCREEN SHARE	Un port HDMI pour la connexion à une source externe.

Avant d'installer le produit (Guide d'installation)

Ce produit peut être fixé au mur. Le pied exclusif Samsung (pour le WM55R) et le support mural (pour le WM65R) sont disponibles en option.

N'installez pas et n'utilisez pas le produit avec l'avant orienté vers le haut. Certaines fonctions de base tactiles peuvent ne pas fonctionner correctement.

WM55R

Rotation

Pour plus d'informations, contactez le service clientèle de Samsung. Pour utiliser le produit en mode paysage, tournez-le dans le sens inverse des aiguilles d'une montre et assurez-vous que l'indicateur d'alimentation est sur la droite après l'avoir tourné.

Ventilation

Pour plus d'informations, contactez le service clientèle de Samsung.

Installation sur une paroi perpendiculaire

A Minimum 15 mm

B Température ambiante : 35 °C ou moins

En cas d'installation du produit sur une paroi perpendiculaire, ménagez un espace minimum de 15 mm entre le produit et la paroi pour garantir une bonne ventilation et assurez-vous que la température ambiante reste inférieure à 35 °C.

Installation sur un mur en retrait

A Minimum 15 mm

B Minimum 25 mm

C Température ambiante : 35 °C ou moins

En cas d'installation du produit sur un mur en retrait, ménagez un espace minimum correspondant aux valeurs spécifiées ci-dessus entre le produit et le mur pour garantir une bonne ventilation et assurez-vous que la température ambiante reste inférieure à 35 °C.

WM65R

Ventilation

Pour plus d'informations, contactez le service clientèle de Samsung.

Installation sur une paroi perpendiculaire

A Minimum 0 mm

B Température ambiante : 35 °C ou moins

Installation sur un mur en retrait

A Minimum 0 mm

B Minimum 25 mm

C Température ambiante : 35 °C ou moins

En cas d'installation du produit sur un mur en retrait, ménagez un espace minimum correspondant aux valeurs spécifiées ci-dessus entre le produit et le mur pour garantir une bonne ventilation et assurez-vous que la température ambiante reste inférieure à 35 °C.

WM85R

Ventilation

Pour plus d'informations, contactez le service clientèle de Samsung.

Installation sur une paroi perpendiculaire

A Minimum 15 mm

B Température ambiante : 35 °C ou moins

Installation sur un mur en retrait

A Minimum 15 mm

B Minimum 25 mm

C Température ambiante : 35 °C ou moins

En cas d'installation du produit sur un mur en retrait, ménagez un espace minimum correspondant aux valeurs spécifiées ci-dessus entre le produit et le mur pour garantir une bonne ventilation et assurez-vous que la température ambiante reste inférieure à 35 °C.

Le kit de montage mural vous permet de fixer le produit sur une paroi.

Pour plus d'informations sur l'installation du support mural, consultez les instructions qui l'accompagnent. Nous vous conseillons de contacter un technicien pour vous aider à installer la fixation du support mural. Samsung n'est pas responsable des dommages causés au produit ou des blessures causées à vous-même ou à autrui si vous décidez d'installer le support mural sans aide.

Spécifications du kit de montage mural (VESA)

Installez votre support mural sur une paroi solide perpendiculaire au sol.

Pour installer le produit sur une autre paroi, contactez l'agence la plus proche.

S'il est installé sur une paroi inclinée, le produit risque de tomber et de provoquer des blessures corporelles graves.

• Les kits de montage mural Samsung comprennent un manuel d'installation détaillé et toutes les pièces nécessaires à l'assemblage. N'utilisez pas de vis plus longues que les vis standard ou non conformes aux spécifications de vis standard VESA. Des vis plus longues pourraient endommager l'intérieur du produit. Pour les supports muraux non conformes aux spécifications de vis standard VESA, la longueur des vis peut varier en fonction des spécifications de ces supports muraux.
• Ne serrez pas trop fortement les vis. Vous pourriez endommager le produit ou entraîner sa chute, ce qui pourrait provoquer des blessures corporelles. Samsung n'est pas responsable de ce type d'accidents. Samsung n'est pas responsable des dommages causés au produit ou des blessures corporelles dans le cas de l'utilisation d'un support mural non VESA ou non spécifique, ou en cas de non-respect des instructions d'installation du produit par le consommateur. Il est impératif qu'au moins deux personnes fixent le produit sur la paroi. (Quatre personnes ou plus pour les modèles taille 82 pouces et plus grands.)
• Les dimensions standard des kits de montage mural sont présentées dans le tableau ci-dessous.

Nom du modele	Spécifications des trouss de vis VESA (A * B) en millimétres	Vis standard Quantité
WM55R	400 × 400	M8 4WM65R
WM85R 600 × 400

N'installez pas votre kit de montage mural tant que votre produit est sous tension. Des blessures corporelles pourraient en résulter suite à un choc électrique.

Connexion à un réseau

Les composants de connexion peuvent varier en fonction des produits.

Paramètres de réseau (câble)

Connexion à un réseau câblé

Trois méthodes vous permettent de relier votre produit à votre réseau local à l'aide d'un câble.

• Vous pouvez relier votre produit au réseau local en branchant un câble LAN entre le port LAN à l'arrière de votre produit et un modem externe. Reportez-vous au schéma ci-dessus.

• Vous pouvez relier votre produit au réseau local en effectuant un branchement entre le port LAN à l'arrière de votre produit et un commutateur réseau qui est connecté à un modem extérieur. Utilisez le câble LAN pour le branchement. Reportez-vous au schéma ci-dessous.

• En fonction de la configuration de votre réseau, vous pourrez peut-être relier votre produit à votre réseau local en branchant directement un câble LAN entre le port LAN à l'arrière de votre produit et une prise murale réseau. Reportez-vous au schéma ci-dessous. Notez bien que la prise murale est reliée au modem ou au routeur ailleurs dans votre maison.

Si vous disposez d'un réseau dynamique, vous devriez utiliser un modem ADSL ou un routeur qui prend en charge le protocole DHCP (Dynamic Host Configuration Protocol). Les modems et routeurs qui prennent en charge DHCP fournissent automatiquement les valeurs d'adresse IP, de masque de sous-réseau, de passerelle et de DNS nécessaires à votre produit pour accéder à Internet ; vous n'avez donc pas à les entrer manuellement. La plupart des réseaux domestiques sont des réseaux dynamiques.

Certains réseaux requièrent une adresse IP statique. Si c'est le cas de votre réseau, vous devez entrer manuellement les valeurs d'adresse IP, de masque de sous-réseau, de passerelle et de DNS sur l'écran de configuration de câble de votre produit quand vous configurez la connexion réseau. Pour obtenir les valeurs d'adresse IP, de masque de sous-réseau, de passerelle et de DNS, contactez votre fournisseur de services Internet.

Si vous avez un ordinateur Windows, vous pouvez aussi obtenir ces valeurs grâce à votre ordinateur.

Vous pouvez utiliser des modems ADSL qui prennent en charge DHCP si votre réseau requiert une adresse IP statique. Les modems ADSL prenant en charge DHCP vous permettent aussi d'utiliser des adresses IP statiques.

Définissez la connexion réseau pour utiliser les services Internet, tels que les mises à niveau logicielles.

Option Ouvrir les paramètres réseau automatique (câblé)

Connectez-vous au réseau via un câble LAN.

Vérifiez en premier lieu qu'un câble LAN est connecté.

Comment configurer automatiquement

1. Réglez Type de réseau sur Câble sur la page Ouvrir les paramètres réseau.

2. L'écran de test du réseau apparaît et vérifie la connexion réseau. Une fois la connexion vérifiée, le message "Effectué ! Votre périphérique est connecté à Internet. Si vous rencontrez des problèmes avec les services en ligne, contactez votre fournisseur d'accès à Internet." s'affiche.

Si le processus de connexion échoue, vérifiez la connexion du port LAN. Si le processus automatique ne parvient pas à couvrir les valeurs de connexion réseau ou si vous voulez établir la connexion manuellement, rendez-vous dans la section suivante (Réglages manuels de réseau ouvert (Filaire)).

Option Ouvrir les paramètres réseau manuelle (câblé)

Dans les bureaux, des adresses IP statiques peuvent être utilisées.

Si tel est le cas, demandez à l'administrateur réseau l'adresse IP, le masque de sous-réseau, la passerelle et l'adresse du serveur DNS. Saisissez ces valeurs.

Obtention des valeurs de connexion réseau

Pour afficher les valeurs de connexion réseau sur la plupart des ordinateurs Windows, procédez comme suit.

1. Cliquez avec le bouton droit de la souris sur l'icône de réseau dans le coin inférieur droit de l'écran. 2. Dans le menu contextuel qui apparaît, cliquez sur Statut. 3. Dans la boîte de dialogue qui s'affiche, cliquez sur l'onglet Support. 4. Au niveau de l'onglet Support, cliquez sur le bouton Détails. Les valeurs de connexion réseau s'affichent alors.

Comment configurer manuellement

1. Réglez Type de réseau sur Câble sur la page Ouvrir les paramètres réseau. 2. L'écran de test du réseau apparaît et le processus de vérification commence. Appuyez sur Annuler. Le processus de vérification s'arrête. 3. Sélectionnez Param. IP sur l'écran de connexion réseau. L'écran Param. IP s'affiche. 4. Sélectionnez le champ en haut, puis réglez Configuration IP sur Entrer manuellement. Répétez le processus de saisie pour chaque champ dans l'Adresse IP.

Si vous définissez Configuration IP sur Entrer manuelle, Config. DNS prend automatiquement la valeur Entrer manuelle.

5. Une fois la saisie terminée, sélectionnez OK en bas de la page. L'écran de test du réseau apparaît et le processus de vérification commence. 6. Une fois la connexion vérifiée, le message "Effectué ! Votre périphérique est connecté à Internet. Si vous rencontrez des problèmes avec les services en ligne, contactez votre fournisseur d'accès à Internet." s'affiche.

Paramètres de réseau (sans fil)

Connexion à un réseau sans fil

Samsung conseille d'utiliser le protocole IEEE 802.11n. Quand vous lisez une vidéo via une connexion réseau, il est possible qu'elle ne soit pas lue de manière fluide.

Sélectionnez, pour le commutateur réseau sans fil, un canal qui n'est pas actuellement utilisé. Si le canal défini pour le commutateur réseau sans fil est en cours d'utilisation par un autre périphérique à proximité, des interférences et un échec de communication pourraient survenir. Votre produit ne prend en charge que les protocoles de sécurité réseau sans fil suivants. Si vous sélectionnez le mode 802.11n à haut débit (Greenfield) et si le type de chiffrement est WEP, TKIP ou TKIP AES (mixte WPS 2) sur votre routeur sans fil ou routeur internet sans fil, les produits Samsung ne prendront en charge aucune connexion conforme aux nouvelles spécifications de certification Wi-Fi. Si votre routeur sans fil prend en charge la configuration protégée par Wi-Fi WPS (Wi-Fi Protected Setup), vous pouvez vous connecter au réseau à l'aide du PBC (Push Button Configuration) ou du numéro d'identification personnel PIN (Personal Identification Number). Quel que soit le mode choisi, WPS configurera automatiquement le SSID et la clé WPA. Méthodes de connexion : Vous pouvez configurer la connexion réseau sans fil de trois façons différentes. Configuration automatique (à l'aide de la fonction de recherche de réseau automatique), configuration manuelle, ou Utiliser WPS. Le produit prend en charge Enterprise WPA2 (TLS/TTLS/PEAP).

Configuration réseau automatique (sans fil)

La plupart des réseaux sans fil représentent un système de sécurité facultatif qui requiert que les appareils accédant au réseau transmettent un code de sécurité chiffré appelé clé d'accès ou clé de sécurité. La clé de sécurité repose sur une phrase secrète, généralement un mot ou une série de lettres et chiffres d'une longueur précise que vous devrez saisir quand vous configurez la sécurité de votre réseau sans fil. Si vous utilisez cette méthode de configuration de connexion réseau et disposez d'une clé de sécurité pour votre réseau sans fil, vous devrez saisir la phrase secrète pendant le processus de configuration automatique ou manuelle.

Comment configurer automatiquement

1. Réglez Type de réseau sur Sans fil sur la page Ouvrir les paramètres réseau. 2. La fonction Réseau recherche les réseaux sans fil disponibles. Elle affiche ensuite une liste des réseaux disponibles. 3. Dans la liste des réseaux, sélectionnez un réseau.

Si le routeur sans fil souhaité ne s'affiche pas, sélectionnez Rafraîchir pour recommencer la recherche. Si le routeur reste introuvable après la nouvelle tentative, sélectionnez Ajouter réseau.

4 Si l'écran "Entrez le mot de passe pour (Nom PA)" s'affiche, rendez-vous à l'étape 5. Si vous sélectionnez un routeur sans fil qui n'a aucune sécurité, rendez-vous à l'étape 7. 5 Si le routeur a une sécurité, saisissez la clé de sécurité ou le PIN dans le champ "Entrez le mot de passe pour (Nom PA)". 6 Lorsque vous avez terminé, sélectionnez Terminé. L'écran de connexion réseau apparaît et le processus de vérification commence.

Une connexion est établie avec le routeur, mais il est impossible d'accéder à Internet. Dans ce cas, contactez votre fournisseur de services Internet.

7 Une fois la connexion vérifiée, le message "Effectué ! Votre périphérique est connecté à Internet. Si vous rencontrez des problèmes avec les services en ligne, contactez votre fournisseur d'accès à Internet." s'affiche.

Configuration réseau manuelle (sans fil)

Dans les bureaux, des adresses IP statiques peuvent être utilisées.

Si tel est le cas, demandez à l'administrateur réseau l'adresse IP, le masque de sous-réseau, la passerelle et l'adresse du serveur DNS. Saisissez ces valeurs.

Obtention des valeurs de connexion réseau

Pour afficher les valeurs de connexion réseau sur la plupart des ordinateurs Windows, procédez comme suit.

1 Cliquez avec le bouton droit de la souris sur l'icône de réseau dans le coin inférieur droit de l'écran. 2 Dans le menu contextuel qui apparaît, cliquez sur Statut. 3 Dans la boîte de dialogue qui s'affiche, cliquez sur l'onglet Support. 4 Au niveau de l'onglet Support, cliquez sur le bouton Détails. Les valeurs de connexion réseau s'affichent alors.

Comment configurer manuellement

1 Réglez Type de réseau sur Sans fil sur la page Ouvrir les paramètres réseau. 2 La fonction Réseau recherche les réseaux sans fil disponibles. Elle affiche ensuite une liste des réseaux disponibles. 3 Dans la liste des réseaux, sélectionnez un réseau.

Si le routeur sans fil souhaité ne s'affiche pas, sélectionnez Rafraîchir pour recommencer la recherche. Si le routeur reste introuvable après la nouvelle tentative, sélectionnez le bouton Arrêter.

Le bouton Ajouter réseau s'affiche.

4 Si l'écran "Entrez le mot de passe pour (Nom PA)" s'affiche, rendez-vous à l'étape 5. Si vous sélectionnez un routeur sans fil qui n'a aucune sécurité, rendez-vous à l'étape 7. 5 Si le routeur a une sécurité, saisissez la clé de sécurité ou le PIN dans le champ "Entrez le mot de passe pour (Nom PA)". 6 Lorsque vous avez terminé, sélectionnez Terminé. L'écran de connexion réseau apparaît et le processus de vérification commence. 7 Sélectionnez Annuler pendant les tentatives d'établissement d'une connexion réseau. Cela interrompt la connexion. 8 Sélectionnez Param. IP sur l'écran de connexion réseau. L'écran Param. IP s'affiche. 9 Sélectionnez le champ en haut, puis réglez Configuration IP sur Entrer manuellement. Répétez ce processus pour chaque champ Adresse IP.

Si vous définissez Configuration IP sur Entrer manuellement, Config. DNS prend automatiquement la valeur Entrer manuellement.

10 Une fois la saisie terminée, sélectionnez OK en bas de la page. L'écran de test du réseau apparaît et le processus de vérification commence. 11 Une fois la connexion vérifiée, le message "Effectué ! Votre périphérique est connecté à Internet. Si vous rencontrez des problèmes avec les services en ligne, contactez votre fournisseur d'accès à Internet." s'affiche.

Utiliser WPS

Comment configurer l'utilisation de WPS

Si votre routeur présente le bouton WPS, procédez comme suit.

1 Réglez Type de réseau sur Sans fil sur la page Ouvrir les paramètres réseau. 2 Sélectionnez Utiliser WPS. 3 Appuyez sur le bouton WPS ou PBC sur votre routeur sans fil dans les deux minutes qui suivent. Notre produit acquiert automatiquement toutes les valeurs de configuration réseau requises et se connecte à votre réseau. 4 L'écran de connexion réseau apparaît, et la configuration du réseau est terminée.

Chapitre 03 Écriture

Qu'est-ce qu'une « liste » ?

• Dans ce produit, les fichiers s'appellent des « listes ». Une « liste » est un fichier avec plusieurs pages liées entre elles.
• Une liste peut avoir jusqu'à 20 pages liées entre elles.

MODE PINCEAU prend en charge une seule page uniquement.

• Les pages sont reliées horizontalement en orientation paysage et verticalement en orientation portrait. Vous ne pouvez ouvrir qu'une seule liste sur un écran. Pour plus d'informations, consultez « Gestion des listes ».

Boutons Description
1 IMPORTER	Visualiser l'écran d'un apparéil mobile ou d'un PC connecté au produit, ou importer des données telles que des images à partir d'un lecteur USB ou réseau connecté.
2 EXPORTER	Partager vos créations de différentes manières.
3 三	Gérer et modifier les listes et les réglages.
4 二	Déplacer ou modifier des listes créées pour chaque page.
5 三	Créer un calque pour écrire ou dessiner sur l'écran qui peut aussi être sauvégartedans l'image capturée.
6 一	Sélectionner et modifier / capturer / envoyer par e-mail / Imprimer le contenu au stylo ou pinceau.
7 二	Défaire ou refaire la的最后一 action. • Si des actions de modification de page telles que l'avout, la suppression ou le déplacement de page, sont détectées, est réinitialisé. peut être exécuté jusqu'à 20 fois pour chaque éléments.
8 X	Fermer la liste actuelle et créé une nouvelle liste.
9 Ligne de saut de page	Voir les lignes de page.
10 二	Faire défilier les pages.
11 Défilament latéral	Faire défilier la zone noire pour déplacer les pages.

Dessin

Vous pouvez utiliser le stylet fourni en toute liberté pour écrire tout ce que vous voulez.

• Embout fin (Mode stylo)
• Embout épais (Mode marqueur)

Modification de l'épaisseur et de la couleur du stylet

Vous pouvez modifier la couleur du stylet en touchant et en restant appuyé sur l'écran avec le stylet.

Suppression

Vous pouvez utiliser vos doigts ou votre paume pour effacer ce que vous écrivez.

MODE PINCEAU

Éléments d'écran

Boutons Description
1	IMPORTER Visualiser l'écran d'un apparéil mobile ou d'un PC connecté au produit, ou importer des données telles que des Images à partir d'un lecteur USB ou réseau connecté.
2	EXPORTER Partager vos créations de différentes manières.
3	Gérer et modifier les listes et les réglages.
4	Séléctionner et modifier / capturer / envoyer par e-mail / imprimer le contenu au stylo ou pineau.
5	Défaire ou refaire la première action. • Si des actions de modification de page telles que l'ajout, la suppression ou le déplacement de page, sont dédictées, «/» est réinitialisé. «/» peut être exécuté jusqu'à 5 fois pour chaque éléments.
6	Fermer la liste actuelle et créé une nouvelle liste.

Les modifications d'épaisseur en fonction de la zone qui touche l'écran s'appliquent immédiatement. (WM55R / WM65R : max. 3,5 cm, WM85R : max. 5,0 cm) L'utilisation du pinceau est recommandée. Le MODE PINCEAU prend en charge l'utilisation à simple pression.

Modification du mode pinceau et de la couleur

1 Allez dans → MODE PINCEAU pour sélectionner le mode AQUARELLE ou le mode PEINTURE À L'HUILE.

2 Appuyez sur l'écran. 3 Changez ou éditez la couleur. Sélectionnez parmi / Selon la tâche à exécuter.

L'écran ci-dessus apparaît lorsque le mode PEINTURE À L'HUILE est sélectionné.

• Mélanger les couleurs pour arrêter le mélange. Extraire la couleur du point sélectionné. Supprimer la zone sélectionnée.

Gestion des listes

Boutons Description
NOUVEAU Création d'ou ne nouvelle liste.
ENREGISTRER Enregistrement de la liste actuelle.
NAVIGATEUR DE ROULEAUX	Ouverture, suppression ou exportation des-listes enregistrées.
MODE STYLE/MODE PINCEAU	Choisir un mode.
FORMATS Modifier le format de l'arrête-plan. Le menu est visible uniquement dans le mode MODE STYLET.
VERROUILAGE DU ROULEAU / DÉVERROUILER	• VERROUILAGE DU ROULEAU : Tapez un mot de passer à six chiffres pour verrouiller la liste actuelle. • DÉVERROUILER : Pour déverrouiller une liste verrouillée, appuyez sur le mot de passer à six chiffres que vous avez défini lors du verrouillage de la liste. • Une fois déverrouillée, la liste actuelle resté déverrouillée jusqu'à ce qui soit reverrouillée.
VOLUME Permet de régler le volume.
PARAMÉTRES Vous pouvez voir le menu de configuration.
PROCÉTURE D'UTILISATION	You pouvez afficher les Instructions d'utilisation.

EXPLORATEUR DE ROULEAUX

→ NAVIGATEUR DE ROULEAUX

Ouvrez, parcourez et gérez les rouleaux grâce à l'explorateur Rouleaux.

Pièces Description
Tous	Vou院单击afficher la listedelacron le mode de votrechoix. Tous/Mode stylet/Mode pinceau
Par nom ↔ Par date	Définisseez l'ordre de tri des fichiers.
Sélect.	Sélectionnez plusieurslistes àexporter ou à supprimer.
Nom du fichier	Renommezle fichier.
Rouleaux	Recherche le rouleau souhaïte et ouvrez-le.

Pour ouvrir une liste verrouillée, tapez le mot de passe à six chiffres. Les listes sont classées de la plus récente à la plus ancienne.

Suppression / Exportation de listes

→ NAVIGATEUR DE ROULEAUX → Sélection.

Vous pouvez sélectionner plusieurs listes à exporter ou à supprimer.

Pièces Description
1 Exporter	Partage les listedes sélectionnées de la façon souhaïtée. • E-mail(®)/USB®/Lecteur réseau(®)
2 Supprimer	Suporime les listedes sélectionnées.
3 Annuler	DéseLECTIONne les listedes.

Visionneuse de page

Vous pouvez déplacer ou modifier les listes créées sur chaque page.

L'image affichée peut varier en fonction du modèle.

Ce menu est visible uniquement dans le mode MODE STYLET.

Pièces Description
1 Numéro de page	Affiche le nombre de page.
2 Mise au point	Affiche la page que vous étés en train de visionner. • Lorsque vous appuyez sur une page, la mise au point se déplace dessus.
3 田	Supprime la page ciblée.
4 +	Ajoute une nouvelle page à la position ciblée. • Ours peuvent creer jusqu'à 20 pages par liste.

Activer/désactiver la note

Ajouter une couche sur l'écran pour écrire ou dessiner. Ceci peut être utile pour ajouter une note au contenu à partir d'une source externe.

Ce menu est visible uniquement dans le mode MODE STYLET.

1. Appuyez sur pour ajouter une nouvelle couche de notes sur l'écran. 2. Prenez note sur la couche. 3. Appuyez sur pour fermer. Enregistrer / Ne pas enregistrer / Annuler

Utilisation des outils de sélection

Sélectionner et modifier / capturer / envoyer par e-mail / imprimer le contenu au stylo ou pinceau. Utiliser pour déplacer, tourner ou redimensionner la sélection.

Capturer / envoyer par e-mail / imprimer

1 Appuyez sur en bas de l'écran. Une boîte de sélection apparaît sur l'écran.

Faites glisser B de la boîte de sélection pour ajuster la taille.

2 Sélectionnez la zone et choisissez l'une des options.

Le produit doit être connecté à un réseau pour utiliser l'option d'envoi par e-mail ou impression.

Édition du contenu du stylet et du pinceau

Les modifications ne s'appliquent qu'au contenu du stylet et du pinceau.

1 Appuyez sur en bas de l'écran. Une boîte de sélection apparaît sur l'écran.

Faites glisser B de la boîte de sélection pour ajuster la taille.

2 Appuyez sur pour activer l'édition pour la zone sélectionnée.

3 Déplacez, faites tourner ou redimensionnez la zone sélectionnée et appuyez sur.

Appuyez sur pour annuler les modifications.

Chapitre 04 IMPORTER

Vous pouvez visualiser l'écran d'un appareil mobile ou d'un PC connecté au produit, ou importer des données telles que des images à partir d'un lecteur USB ou réseau connecté. - Touchez IMPORTER en haut de l'écran pour sélectionner l'appareil souhaité.

Içônes Description
	Affiche l'écran depuis un apparéil mobile à l'alde de la fonction Smart View ou Screen Mirroring.
	Affiche l'écran de votre PC Importé à l'alde d'une connexion HDMI, DP (modèles pris en charge : WM85R), OPS (modèles pris en charge : WM85R) ou Wireless Display.
	Importe des影片, des images, des filchiers natifs FLIP ou des filchiers de document depuis un périphérique USB.
	Connectez le réseau pour accéder à Internet depuis un produit comme si vous accédiez à Internet depuis un ordinateur.
	Accédez au PC distant et à vos ressources de travail avec cette fonction.
	Lorsque vous connectez le CISCO WebEx Room Kit Minl pour la première fois, sélectionné IMPORTER → PC → HDMI pour générer l'icône. Lorsque vous appuyez sur l'icône, elle passée en mode CISCO WebEx.

Le format natif FLIP (iwb) se réfère aux fichiers directement enregistrés depuis l'appareil et qui ne sont pris en charge que par les logiciels FLIP. Formats de fichiers image pris en charge : JPG, BMP, PNG, MPO. Formats de fichiers document pris en charge : DOC, PPT, PDF, XLS, XLSX.

Connexion à un appareil mobile

IMPORTER → MOBILE

Connexion via Smart View ou Screen Mirroring

1 Effectuez un glissement vers la barre supérieure sur l'écran de l'appareil mobile pour démarrer Smart View ou Screen Mirroring. 2 Sélectionnez ce produit dans la liste des appareils affichés sur l'écran. - Le nom initial de l'appareil est [FLIP] Samsung WMR Series.

Vous pouvez contrôler l'appareil mobile depuis l'écran du produit.

Le contenu HDCP (High-bandwidth Digital Content Protection) n'apparaîtra pas à l'écran si Capture PIP est réglé sur Activé.

Connexion à l'aide de l'étiquetage NFC

Modèle WM55R / WM65R uniquement. Cette fonction n'est disponible que lorsque le produit est équipé d'un plateau (achat optionnel). Cette fonction est uniquement prise en charge sur la version Android 8.0 Oreo ou sur des appareils mobiles Samsung plus récents. En mode d'écriture, un étiquetage NFC permet d'exécuter automatiquement Smart View ou Screen Mirroring sur votre appareil mobile.

1 Activez la fonction NFC sur un appareil mobile pris en charge. 2 Étiquetez l'appareil mobile sur la tablette NFC.

Vous pouvez contrôler l'appareil mobile depuis l'écran du produit.

Connexion à un PC

IMPORTER → PC

WM55R / WM65R

HOMS est disponible lorsque le produit est équipé d'un plateau (achat optionnel).

WM85R

Connexion à l'aide d'un câble

Les pièces à connecter sont susceptibles de varier en fonction du modèle.

1. Connectez le produit au PC à l'aide d'un câble HDMI, DP (modèle pris en charge : WM85R).

Le contenu HDCP n'apparaîtra pas à l'écran si Capture PIP est réglé sur Activé. Lorsque l'écran est noir, désactivez Capture PIP parce que certaines cartes graphiques peuvent prendre en charge HDCP automatiquement.

2. Sélectionnez IMPORTER → PC → HDMI, DisplayPort (modèle pris en charge : WM85R) en haut de l'écran. 3. Pour contrôler le PC depuis l'écran du produit, connectez le câble USB fourni au port TOUCH OUT sur le produit.

Utilisé dans une configuration multi-écrans, assurez-vous que vous avez configuré FLIP comme affichage principal.

Connexion à l'aide d'un OPS

Modèle WM85R uniquement.

L'écran tactile peut ne pas fonctionner correctement lors des réglages initiaux de l'OPS Windows. Connectez une souris et un clavier à l'OPS lors des réglages initiaux.

Connexion via la fonction Wireless Display

Cette fonction est uniquement disponible pour les PC compatibles avec la fonction Wireless Display.

1. Sélectionnez Centre de maintenance ou Appareils dans la zone de notification de la barre des tâches du PC. 2. Cliquez sur Connecter ou Projeter et sélectionnez un appareil [Flip] Samsung WMR Series pour terminer la connexion.

La procédure de connexion peut varier selon le PC. Une fois la connexion Wireless Display établie, vous pouvez contrôler l'écran du PC à partir de l'écran du produit. Cette fonction est compatible avec Windows 10 uniquement.

Importation depuis un périphérique USB

IMPORTER → USB

Connectez un disque dur externe ou un périphérique de stockage USB.

Importez des vidéos, des images, des fichiers natifs FLIP (iwb) et des fichiers de document.

Connexion à Internet

IMPORTER → INTERNET

Connectez le réseau pour accéder à Internet depuis un produit comme si vous accédiez à Internet depuis un ordinateur.

Capturez, repositionnez ou visualisez la fenêtre du navigateur en plein écran.

Une page spécifique peut ne pas apparaître ou ne pas fonctionner en raison de problèmes de compatibilité.

Connexion à SAMSUNG WORKSPACE

IMPORTER → SAMSUNG WORKSPACE

Accédez au PC distant et à vos ressources de travail avec cette fonction.

PC Distant : Cette fonction vous permet de connecter votre produit à un PC distant ou à un serveur cloud. Seuls les PC ou les serveurs en cloud fonctionnant sous macOS/Windows 7 Pro ou plus récents sont pris en charge. LECTEUR RÉSEAU : Connexion du lecteur réseau pour lire des fichiers. Vous pouvez enregistrer un lecteur réseau pendant la connexion au réseau. Pour des informations sur la connexion à un réseau, consultez « Connexion à un réseau ». Vous pouvez enregistrer un compte de lecteur réseau à partir de PARAMÈTRES → Connexion → Paramètres avancés → Lecteur réseau → Ajouter un compte. Pour enregistrer un compte de lecteur réseau, vous devez saisir Adresse, Nom d'utilisateur et Mot de passe. Pour enregistrer votre compte de lecteur réseau, consultez « Ajouter un compte » pour le lecteur réseau. Importez des vidéos, des images, des fichiers natifs FLIP (.iwb) et des fichiers de document. Office 365 : Fournit l'accès aux fonctions Office 365 de Microsoft. VMware Horizon : Les clients d'entreprise qui possèdent une infrastructure VMware peuvent accéder à VMware Horizon.

Connexion à CISCO WEBEX

Lorsque le CISCO WebEx Room Kit Mini est connecté, l'icône CISCO WEBEX apparaît sur IMPORTER.

Le mode CISCO WebEx fonctionne toujours en plein écran et ne prend en charge que la fonction CISCO WebEx.

En mode CISCO WebEx, vous pouvez passer en mode de retournement en utilisant l'icône de retournement.

Cependant, dans le cas d'une installation initiale, connectez-la via IMPORTER → PC → HDMI.

Fenêtre source

Les fonctions disponibles sont susceptibles de varier en fonction du réglage PIP.

Lorsque vous connectez un PC ou un appareil mobile au produit, la fenêtre source apparaît.

Pièces Description
1 Barre de menus	Fait glisser la fenêtre pour la déplacer à la position souhaïtée.
2 Nom de l'appareil	Affiche le nom de l'appareil connecté.
3 | |	Interrompt l'affichage de l'écran de saisie.
4	Capture la fenêtre source. Le menu n'est pas disponible si Capture PIP est régé sur Arrêt.
5	Fait pivoter la fenêtre source. Cette fonction est uniquement prise en charge sur la version Android 8.0 Oreo ou sur des appareils mobiles Samsung plus récents.
6	Modifie la position de l'écran d'entrée ou visualisé-le en plein écran. • | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |
7 ×	Fermer la visionneuse de document.
8	Permet de régler la taille de la fenêtre source.

Affichage de document

Les fonctions disponibles sont susceptibles de varier en fonction du réglage PIP.

Affiche le fichier de document sélectionné pour l'importation depuis un périphérique USB ou un lecteur réseau. Formats de fichier de document pris en charge : DOC, PPT, PDF, XLS, XLSX.

Pièces Description
1 Barre de menus	Faire glisser la barre de menu pour déplacer la visionneuse.
2 Nom du fichler	Nom du fichier en cours de visionnage.
3	Capturer l'écran de la visionneuse.
4	Modifie la position de l'écran d'entrée ou visualisez-le en plein écran.
5 ×	Fermer la visionneuse de document.
6 <</<>	Appuyez sur « / > passer d'une page à l'autre.
7	Permet de régler la taillie de la visionneuse.

Affichage d'image

Les fonctions disponibles sont susceptibles de varier en fonction du réglage PIP.

Sélectionnez le fichier à importer depuis un périphérique USB ou un lecteur réseau.

Pièces Description
1 Barre de menus	Faire glisser la barre de menu pour déplacer la visionneuse.
2 Nom du filchier	Nom du filchier en cours de visionnage.
3 Capture l'écran de la visionneuse d'image.
4 Appuyer sur sur coller l' image sur la liste.
5 Permet de faire tourner l' image.
6 Modifie la position de l'écran d'entrée ou visualisez-le en plein écran.
7 Fermer la visionneuse de document.
8 Permet de régler la taille de la visionneuse.

Visualisation vidéo

Les fonctions disponibles sont susceptibles de varier en fonction du réglage PIP.

Sélectionnez le fichier vidéo à importer à partir d'un périphérique USB ou réseau et affichez-le.

Pièces Description
1 Barre de menus	Faire glisser la barre de menu pour déplacer la visionneuse.
2 Nom du filchier	Nom du filchier en cours de visiophonage.
3 C	Fait pivoter l'écran video.
4 D	Modifiez la position de l'écran d'entrée ou visualisez-le en plein écran.
5 X	Fermer la visionneuse de document.
6 B	Lit ou interrompt la video.
7 Curseur de lecture et détails temporels	Permet de naviguer dans la video et de visualiser les détails temporels du filchier.
8 Permet de régler laaille de la visionneuse.

Chapitre 05 EXPORTER

Vous pouvez exporter vos listes créées de différentes manières.

Icones Description
	Permet d'envoyer vos listes créées par e-mail.
	Permet d'imprimer les listes que vous avez créées.
	Permet d'exporter vos listes créées vers un périhérique USB connecté.
	Permet de/partager votre écran avec les appareils sélectionnés.
	Permet d'exporter vos listes créées vers un lecteur réseau enregistré et connecté.
	Envoyer la liste à un appleil mobile.

Envoi d'e-mail

EXPORTER → E-MAIL

Pour envoyer vos listes créées par e-mail, commencez par enregistrer votre compte e-mail.

Vous pouvez enregistrer un compte e-mail à partir de (≡) → PARAMÈTRES → Connexion → Paramètres avancés → E-mail. Si vous réglez Authentification de l'expéditeur sur Compte personnel dans (≡) → PARAMÈTRES → Connexion → Paramètres avancés → E-mail, vous devez authentifier votre compte à chaque fois que vous envoyez un e-mail. Voir ci-dessous. - Vous pouvez envoyer des e-mails lorsque Authentification de l'expéditeur est réglé sur Compte personnel pour autant que vous ayez un compte sur ce serveur e-mail (Nom du serveur SMTP et Numéro de port SMTP). Notez que l'expéditeur doit fournir l'ID et le mot de passe du compte SMTP, ainsi que l'adresse de l'expéditeur pour chaque e-mail. Si vous réglez Authentification de l'expéditeur sur Compte par défaut, vous pouvez utiliser l'ID et le mot de passe SMTP que vous avez enregistrés sur Compte par défaut pour envoyer des e-mails. (L'adresse de l'expéditeur est généralement identique à l'ID SMTP, à quelques exceptions près selon le serveur SMTP.) Pour obtenir les informations SMTP nécessaires pour enregistrer un serveur e-mail, contactez l'administration de votre serveur e-mail.

Les fichiers enregistrés en tant que fichiers dédiés sont convertis en fichiers PDF et envoyés.

Pièces Description
1 A	Saisissez l'adresse e-mail du destinataire. • Appuyez sur et tapez le texte à l'aide du clavier virtuel. Appuyez sur ∅ sur le clavier virtuel pour saisir du texte manuscrit. Récherche le destinataire dans Carnet d'adresses local ou sur le serveur LDAP. éçupez le produit d'un plateau (achat optionnel) pour saisir automatique l'adresse en étiquetant une carte NFC ou un autocollant contenant les informations. - Modèle WM55R / WM65R uniquement. - ∅ explique où étiqueter la carte NFC. - À l'aide de NFC Writing App sur un appareil mobile ou un PC, enregistrez l'adresse e-mail avec NDEF Standard <Text> Record Type sur une carte NFC Forum Type 2 Card vendue dans le commerce.
2 Objet	L'objet de l'e-mail est automatique rédigé sur le nom de l'appareil et la date actuelle.
3 Envoyer	Permet d'envoyer l'e-mail.
4 / /	Permet de changer le mode de visualisation de page pour la liste à envoyer.
5	Permet de sélectionner les pages à envoyer.

Impression

Pour imprimer, vous devez configurer l'impression (Serveur d'impression) et l'horloge (Réglage Horloge).

Pour configurer l'impression (Serveur d'impression), le produit, l'imprimante de votre choix et l'ordinateur doivent être connectés sur le même réseau.

Flip Printing Software doit aussi être installé sur l'ordinateur connecté.

Pour des informations sur la connexion à un réseau, consultez « Connexion à un réseau ».

Vous pouvez configurer Serveur d'impression dans (≡) → PARAMÈTRES → Connexion → Paramètres avancés → Serveur d'impression.

Vous pouvez régler l'horloge (Réglage Horloge) dans (≡) → PARAMÈTRES → Système → Heure → Réglage Horloge.

Le logiciel Flip Printing Software est disponible sur le site Web

http://displaysolutions.samsung.com

http://www.samsung.com

Les appareils qui transforment des fichiers, comme les imprimantes virtuelles (PDF, XPS,

OneNote, etc.) ou les fax, ne sont pas pris en charge. Seules les imprimantes qui peuvent réellement imprimer sur papier sont prises en charge.

Concernant la taille du papier d'impression, seul le format A4 est pris en charge.

Installation du logiciel d'impression Flip

Suivez les instructions à l'écran pour installer Flip Printing Software.

L'installation dure environ 10 minutes. Cette durée est susceptible de varier selon votre environnement PC.

Exigences d'installation sur ordinateur

• Systèmes d'exploitation pris en charge :

Windows 7 (32/64 bits), Windows 10 (32/64 bits), Mac

Lorsque vous installez le logiciel, veillez à ce que les mises à jour Windows importantes soient déjà installées. Mettez à jour à la première version de Windows avant de commencer la configuration.

Sur Windows 7, veillez à ce que Service Pack 1 soit déjà installé.

Configuration de l'imprimante

Après avoir installé Flip Printing Software, effectuez les réglages suivants sur le menu à l'écran du produit.

Configuration automatique

1 Sélectionnez le menu → PARAMÈTRES → Connexion → Paramètres avancés. 2 Sélectionnez Serveur d'impression → Connexion au serveur → Automatique.

Configuration manuelle

1 Sélectionnez le menu → PARAMÈTRES → Connexion → Paramètres avancés. 2 Sélectionnez Serveur d'impression → Connexion au serveur → Manuel, puis saisissez l'adresse IP serveur du PC ou Flip Printing Software est installé.

EXPORTER → IMPRIMER

Pièces Description
1 Imprimante	Affiche une liste des imprimantes connectées. Sélectionnez une imprimante avec laquelle imprimer la liste.
2 Copies	Définit le nombre d'impression.
3 Fenêtre d'aperçu d'impression	Aperçu de la liste à imprimer.
4 Imprimer	Démarrez l'impression.
5 Mode Couleur	Sélectionne la couleur avec laquelle imprimer la liste.
6 / /	Permet de changer le mode de visualisation de page de la liste à imprimer.
7	Permet de sélectionner les pages à imprimer.

Exportation vers un périphérique USB

EXPORTER → USB

Connectez un disque dur externe ou un périphérique de stockage USB.

Votre appareil enregistre les fichiers sous deux versions (aux formats IWB et IWB).

Partage de votre écran

EXPORTER → PARTAGE DE L'ÉCRAN

EXPTHTER

E-MAIL

IMPRIMER

USB

PARTAGE DE L'ÉCRAN LECTEUR RÉSEAU

MOBILE

PARTAGE D'ÉCRAN

Cité Sere 1

Permet de partager votre écran avec les appareils sélectionnés.

Connexion avec des câbles HDMI

1. Utilisez un câble HDMI pour connecter le port SCREEN SHARE à l'écran externe. 2. En haut de l'écran, sélectionnez EXPORTER → PARTAGE DE L'ÉCRAN → Câble.

WM55R / WM65R : Si le PC est connecté au port HDMI IN 3 sur un plateau (achat optionnel) sans le configurer, l'écran du PC est partagé sur l'unité d'affichage à la place.

WM85R : Si le PC est connecté au port HDMI IN 2 sur un plateau sans le configurer, l'écran du PC est partagé sur l'unité d'affichage à la place.

3. L'écran est partagé sur l'unité d'affichage.

Cette option prend en charge UHD (50 Hz / 60 Hz) et FHD (50 Hz / 60 Hz) uniquement.

Certains appareils peuvent ne pas prendre en charge 50 Hz selon l'écran externe connecté.

L'écran peut clignoter une ou deux fois lors de la première connexion ou lorsqu'il y a un changement de produit WMR ou d'état source. Lorsqu'aucun périphérique ne fonctionne, modifiez la résolution de l'écran sur PARTAGE DE L'ÉCRAN → PARAMÈTRES → Image → Résolution du partage de l'écran (câble).

Connexion sans fil

En haut de l'écran, sélectionnez EXPORTER → PARTAGE DE L'ÉCRAN → Sans fil puis l'appareil avec lequel partager l'écran.

La fonction PARTAGE DE L'ÉCRAN fonctionne moins bien lorsque FLIP est utilisé en orientation paysage. Les appareils doivent prendre en charge la Screen Mirroring pour pouvoir utiliser PARTAGE DE L'ÉCRAN.

Boutons Description

Changer pé. Change les appareils avec lesquels partager l'écran.

Déconnexion Arrête le partage.

Exportation depuis un lecteur réseau

EXPORTER → LECTEUR RÉSEAU

Connexion du lecteur réseau pour enregistrer des fichiers.

Vous pouvez enregistrer un lecteur réseau pendant la connexion au réseau. Pour des informations sur la connexion à un réseau, consultez « Connexion à un réseau ». Vous pouvez enregistrer un compte de lecteur réseau à partir de → PARAMÈTRES

Connexion → Paramètres avancés → Lecteur réseau → Ajouter un compte

Pour enregistrer un compte de lecteur réseau, vous devez saisir Adresse, Nom d'utilisateur et Mot

de passe.

Pour enregistrer votre compte de lecteur réseau, consultez « Ajouter un compte » pour

Lecteur réseau

Votre appareil enregistre les fichiers sous deux versions (aux formats IWB et IWB).

Envoi à un appareil mobile

EXPORTER → MOBILE

Visualisez l'écran du produit à partir d'un appareil mobile.

Le partage n'est disponible que pour les listes pour le moment.

Téléchargez l'application client Samba sur votre appareil mobile et saisissez les informations suivantes qui se trouvent sur l'écran du produit.

• Nom du Wi-Fi, Mot de passe Wi-Fi, Adresse IP du serveur

Chapitre 06 Menu

PARAMÈTRES

Connexion

2e 3e Description
Réseau Configure le réseau de voitre pérophérique.
		État du réseau Affiche l'état actuel du réseau et d'internet.
		Ouvrir les paramètres réseau	Configure les paramètres réseau pour vous connecter à un réseau disponible.
		Réinitialiser le réseau Rétablissez toutes les valeurs par défaut des paramètres réseau.
Gestionnaire de pérophériques externes	Gestionnaire du pérophériques d'entrée	Configurez les claviers à utiliser avec votre Signage. Vous pouvez ajouter des claviers et configurer leurs paramètres. • Liste de pérophériques Bluetooth • Paramètres clavier • Paramètres sourls
	Gestionnaire de connexion des pérophériques	Permet aux pérophériques de votre réseau, tels que les smartphones et les tablettes, de partager du contenu avec votre affichage dynamique. • Notification d'accès • Liste d'appareils
	Anynet+(HDMI-CEC) Active ou déactivé Anynet+ (HDMI-CEC) • Désactivé (Activé () ●
2e 3e Description
Paramètres avancés E-mail Configure un compte e-mail pour envoyer des e-mails.
	Nom du serveur SMTP: Adresse du serveur SMTP Numéro de port SMTP: Port du serveur SMTP SSL/TLS: Activez ou désactiverz SSL/TLS Authentication de l'expéditeur: Choiser le mode d'authentication à utiliser lors de l'envoi d'e-mails - Compte personnel / Compte par défaut Compte par défaut: Compte SMTP par défaut Mot de passer : Mot de passer pour le compte SMTP par défaut E-mail de l'expéditeur: Adresse e-mail de l'expéditeur Adresse du destinatère: Sélectionner les options pour gérer les contacts après avoir envoyé des e-mails avec succès - Enregistrement automatique / Ne pas enregistrer / Supprimer tout Carnet d'adresses local: Importer des contacts depuis un pérophérique USB ou les supprimer. - Importer / Supprimer Pour plus d'informations, consultez « Importer les contacts de Carnet d'adresses local »

Importer les contacts de Carnet d'adresses local

Pour utiliser FLIP Carnet d'adresses local, commencez par importer les contacts d'un fichier CSV à l'aide d'un périphérique USB.

1 Utiliser LDAP : Réglez l'option Ne pas utiliser.

→ PARAMÈTRES → Connexion → Paramètres avancés → Saisissez le mot de passe → LDAP → Configurer la connexion LDAP → Utiliser LDAP → Ne pas utiliser

2 Définissez les détails sous le menu E-mail.

→ PARAMÈTRES → Connexion → Paramètres avancés → Saisissez le mot de passe → E-mail

3 Modifiez et enregistrez votre Carnet d'adresses local sur un périphérique USB.

Faites une liste de contacts dans la structure ci-dessous et enregistrez-la dans le répertoire racine sous le nom RecentSearchList.csv.

Structure du fichier RecentSearchList.csv (exemple)

[e-mail]	Name1 Level1 Team1 Company1
[e-mail]	Name2 Level2 Team2 Company2
[e-mail]	Name3 Level3 Team3 Company3

4 Connectez le périphérique USB à FLIP pour importer des contacts.

→ PARAMÈTRES → Connexion → Paramètres avancés → Saisissez le mot de passe → E-mail → Carnet d'adresses local → Importer

Le périphérique USB et son contenu peuvent ne pas être détectés correctement si un câble d'extension USB est utilisé. (Les concentrateurs USB ne sont pas pris en charge.)

Ne retirez pas le périphérique USB lors du chargement.

Si plus de deux périphériques USB sont connectés, il est possible que certains d'entre eux ne soient pas détectés.

Les périphériques USB qui consomment plus d'énergie doivent être connectés au port USB (1.0A) à l'arrière.

Le système de fichiers prend en charge les formats FAT, exFAT et NTFS.

Utilisation des contacts du Carnet d'adresses local

Cette option permet de rechercher et suggérer automatiquement à partir de la liste de contacts lorsque vous sélectionnez un (des) destinataire(s) dans EXPORTER → E-MAIL.

Pour utiliser cette fonction, complétez les détails des paramètres du menu E-mail.

Suppression des contacts du Carnet d'adresses local

→ PARAMÈTRES → Connexion → Paramètres avancés → Saisissez le mot de passe → E-mail → Carnet d'adresses local → Supprimer

2e 3e Description
Paramètres avancés	Serveur d'impression	Configure l'impression (Serveur d'impression) pour utiliser la fonction d'impression.Pour plus d'informations, consultez « Impression ».• Connexion au serveur- Automatique: Permet d'afficher et sélectionner, parmi la liste, une des adresses IP du serveur des ordinateurs disponibles sur le réseau sur lesquels Flip Printing Software est installé.- Manuel: Permet de saïrir l'adresse du serveur (IP serveur) de l'ordinateur sur lequel Flip Printing Software est installé.IP serveur: Permet de saïrir l'adresse du serveur (IP serveur) de l'ordinateur sur lequel Flip Printing Software est installé.Serveur Port: Permet de saïrir l'adresse du serveur (Serveur Port) de l'ordinateur sur lequel Flip Printing Software estinstallé.
	Lecteur réseau	Permet d'ajouter ou modifier des comptes de lecteur réseau. Si vous ne peuvent pas vous connecter au lecteur réseau, installezla dernière mise à jour de SAMBA du PC.Ajouter un compte: Ajoute de nouveaux comptes de lecteur réseau. Seul Samba peut être ajouté au lecteur réseau.Les versions SAMBA 2.0 ou plus récentes sont pris en charges. Si vous ne pouvez vous connecter au lecteur réseau,installez la dernière mise à jour de SAMBA.Pour enregistrer un compte de lecteur réseau, vous doivent saïrir Adresse, Nom d'util. et Mot de passé.Ajouter un compteAdresse /12.34.56.789/sharedfolderNom d'util. DomainName\WindowsAccountMot de passeren**********
		- Adresse : //adresse IP de l'ordinateur/nom de dositarpartagé lorsque vous saississez une adresse, assurez-vousd'utiliser / au lieu de W et \Par exemple, si vous partagez un dosseton nommé«sharedfolder» sur un ordinateur dont l'adresseIP est 12.34.56.789, saisssez «//12.34.56.789/sharedfolder» pour l'adresse.- Nom d'util.: Un compte Windows disposant desautorisations d'accès au dossetpartagé lorsque vous saississez un domaine, assurez-vousd'utiliser W ou \Par exemple, DomainName\WindowsAccount-Mot de passer: le mot de passer que vous définissezpour votre compte WindowsModifier un compte: Modifie les comptes de lecteurréseau.Enregister Annuler
Paramètres avancés	LDAP	Permet de régler la connexion LDAP ou de configurer les requêtes LDAP connectées. • Configurer la connexion LDAP Configurez une nouvelle connexion LDAP. - Utiliser LDAP: Utiliser ou non LDAP - Importer une valeur de configuration : peut aller chercher les réglages de LDAPConnectionConfig.txt stockés sur USB (Mot de passé exclu) Pour plus d'informations, consultez « Comment créé un filchier texte pour l'utilisation de LDAP ». - Type d'authentication : Kerberos, Anonyme ou Simple selon celui qui est pris en charge par le serveur LDAP - IDutil . DN(Nom distinct) de IDutil. qui est utilisé dans le serveur LDAP Pe format de IDutil. est conforme au format DN de LDAP. Par exemple cn-admin, dc=myldap, dc=com - Mot de passer : mot de passer utilisé pour l'authentication du serveur LDAP - Adresse serveur : IP ou URL du serveur LDAP - Numéro de port du serveur : numéro de port du serveur LDAP - Base DN : DN en haut à utiliser pour la recherche dans DIT(Arborescence des informations de repertoire) lors de la connexion LDAP - SSL/TLS : Utiliser ou non SSL/TLS torsque SSL/TLS est défini sur Utiliser, la communication des données chiffrées est activée. - Utiliser des certificates non fiables : pour permettre ou non l'utilisation de certificates non reconnus. Le menu suivant est activé lorsque vous réglez le type d'authentication sur Kerberos. Domalne Kerberos: Domaine de données Kerberos Hôte KDC: KDC Host URL Port KDC: Numéro de port KDC Host
Paramètres avancés	LDAP	• Configuration de la requête LDAP Définissez la requête pour le LDAP connecté. - UID : changez l'utiliser UID qui est utilisé dans LDAP. - E-mail : changez l'E-mail qui est utilisé dans LDAP. - Nom : changez le nom d'utiliser (nom commun) qui est utilisé dans LDAP. - Nom : changez le patronyme de l'utiliser qui est utilisé dans LDAP. - Position : Changez le titre qui est utilisé dans LDAP. - Nom de l'entreprise : changez le nom d'entreprise qui est utilisé dans LDAP. - Département : changez le nom de département qui est utilisé dans LDAP. - Utiliser une requête personnalisée : va chercher la requête définie par l'utiliser depuis LDAPQuery.txt (sensible à la casse) stocké sur l'USB. Pour plus d'informations, consultez « Comment créé un filhier texte pour l'utilisation de LDAP ». Appuyez sur le bouton Réinitialiser pour restaurer les régliages aux régliages d'usine par défaut. Sansque le mappy ne coïncide pas, le résultat de la recherche n'inclut pas les attributs.
	Paramètres réseau serveur Config.	connexion réseau du serveur et les fonctions associées. • Connexion au serveur : Connectez au serveur MagicInfo. • Accès serveur : Autorisez ou refusez l'accès au serveur MagicInfo. • Serveur Proxy : Configurez la connexion de votre serveur proxy et les fonctions associées.
	Gestionnaire de certificates Permet	de gérer les fichiers de certificate sur ce pérophérique. • Certificat d'application : Permet d'afficher et de gérer les certificates d'application installés sur ce pérophérique. Connectez un lecteur flash USB contenant des certificates pour les installer sur ce pérophérique. • Certificat WI-Fl: Gérez les certificates installés sur ce pérophérique. Connectez un lecteur flash USB pourinstaller des certificates ou supprimer les certificates installés.

Comment créer un fichier texte pour l'utilisation de LDAP

La configuration LDAP consiste essentiellement en de nombreuses phrases longues.

Pendant la configuration LDAP, vous pouvez utiliser le fichier texte pour rechercher FLIP afin d'éviter les fautes de frappe et effectuer un réglage par lot.

La saisie du nom et du contenu du fichier doit être sensible à la casse pour assurer un fonctionnement correct. - Format de LDAPConnectionConfig.txt

(1) Exemple de fichier texte

User ID=cn=Manager, dc=example, dc=com

Server Address=123.456.789.012

Server Port Number=12345

Base DN=dc=samsung, dc=example, dc=com

SSL/TLS=Don't Use

Use Untrusted Certificates=Don't Use

(2) Attribution de valeurs (VAL) à chaque touche

User ID : entrez User ID.

Server Address : entrez IP ou URL du serveur LDAP.

Server Port Number : entrez Port du serveur LDAP.

SSL/TLS : entrez Use ou Don't Use.

Use Untrusted Certificates : entrez Use ou Don't Use.

• Les trois éléments suivants seront ajustés si vous sélectionnez le type de vérification Kerberos.

Kerberos Realm : Remplissez le champ Kerberos (Exemple : MYLDAP.LDAP)

KDC Host : Saisissez l'URL du KDC Host (Exemple : krb1.myldap.com)

KDC Port : Saisissez le port du KDC Host (Exemple : 88)

Si vous choisissez d'utiliser le type de vérification Kerberos, utilisez le User ID Kerberos original pour un User ID au lieu du User ID au format DN (Distinguished Name). (Exemple : Mirko)

• Format de LDAPQuery.txt

(1) Exemple de fichier texte

UID=uid

Email=mail

Name=cn

Last Name=sn

Position=title

Company Name=0

(2) Attribution de valeurs (VAL) à chaque touche

1) Partie mappage (toutes les rangées sauf la dernière)

Inclut toutes les rangées sauf la dernière, dans l'ordre suivant : UID, E-mail, Nom,

Nom, Position, Nom de l'entreprise, et Département.

Les valeurs sont mappées de la façon suivante.

À gauche de la syntaxe "=" se trouve le nom indiqué dans le menu Configuration de la requête LDAP (également à gauche) et qui est mappé aux valeurs qui se trouvent à droite de "=" (les attributs actuels du Serveur LDAP).

Vous pouvez choisir les attributs pour modifier les valeurs. Par exemple, vous pouvez modifier les valeurs du côté droit sans avoir à modifier les valeurs du côté gauche.

2) Partie Query

correspond au Keyword utilisé pour une Search.

La syntaxe pour la Use Custom Query est conforme à la règle LDAP Query excluant (A).

Par exemple, lorsque A est inclus dans l'attribut mail ou cn, vous pouvez le créer comme suit.

Query=((mail== (cn== *))

Système

2e 3e		Description
Langue		Modifie les paramètres de la langue (Langue).
Rouleaux Enregistrement automatique	atique Sauvegarde automatique de toutes les données.
	Supprimer tout	Supprime toutes les données du pérophérique, y compris les données verrouillées.
	Période pour tout supprimer	Configurez un intervalle de réinitialisation auquel toutes les données de l'espace de stockage seront supprimées régulièrement.
Heure Configurez plusieurs paramètres relatifs à l'heure.	nêtres relatifs à l'heure.
	Réglage Horloge Règle la date et l'heure actuelles.
	Heure d'était Règle l'horloge sur l'heure d'être.	Heure d'être.Les options Date de début, Date de fin et Décalage horsaire sont activées uniquement si la fonction Heure d'être est définie sur Activé.
Sécurité intellig.		La sécurité fournie pour protéger votre pérophérique d'affichage et les pérophériques de stockage connectés contre les virus inclut :
	Recher.	Permet d'effectuer une recherche de virus sur le pérophérique d'affichage et les pérophériques de stockage connectés.
	Liste isolée	Vérifie la liste des éléments qui ont été isolés parce qu'ils contenaient des virus.
Modifier PIN		Modifiez votre code PIN à 6 chiffres.Le code PIN par défaut est 000000.Modifiez le PIN pour assurer la sécurité de votre apparueil.
Nom du pérophérique Permet de saisir le nom du pérophérique.		Vous peuvent trouver ce nom sur le pérophérique qui est utilisé sur le réseau.
Appuyer pour activer		Activation ou désactivation de Tap to Turn On. Permet d'activer l'écran en appuyant une fois.
Sortie son Sélectionnéz les hautparteurs pour la diffusion du son.		• Haut parleur Flip / Sortie audio / Partage de l'écran (câblé)
Retour son Un son est émis lors de la sélection d'un menu ou d'une option.
Paramètres avancés		Permet de configurer les paramètres avances comptant Verrou USB et Verrouillage réseau.Saisissez votre code PIN à 6 chiffres. Le code PIN par défaut est « 000000 ».i vous souhaïez modifier votre code PIN, utiliser la fonction Modifier PIN.Modifiez le PIN pour assurer la sécurité de votre apparéil.
	Ecran de veille	Permet de configurer l'économiseur d'écran. L'image séLECTIONnée peut être utilisée en tant qu'économiseur d'écranpersonnalisé.
	Verr. commandes tactiles	Exécute Verr. commandes tactiles.Maintenez le dolgit légarement appuyé sur l'écran pour désactiver Verr. commandes tactiles.
	Verrou USB	Configure un péphérique Verrou USB. ÀpRES la configuration, le péphérique sera redémarré pour appliquer les paramètres.Arêt / Lecture seule / Tout activités
	Verrouillage réseau	Configure un péphérique Verrouillage réseau.
	Hors ten. auto	Permet de désirir la durée d'affichage avant arrêt lorsqu'aucune interaction de l'utilisateur n'est détectée.
	Activation module PC	S'allume ou s'éteint pour se synchroniser avec l'alimentation de l'OPS lorsque l' apparéil est allumé ou étient.Modelle WM85R uniquement.Activation sync.: Lorsque le mode de retournement est activé, le module PC est également activé automatiquement.Désactivation sync.: Lorsque le mode de retournement est déactivé, le module PC est également déactivéautomatiquement.
	Attente à distance	Activation ou déactivation de Attente à distance. Lorsque cette fonction est activée, la connexion réseau est maintainue lorsque le produit est étient.
	Capture PIP Allumez ou éteignez	la capture PIP.Le contenu HDCP n'apparaître pas à l'écran si Capture PIP est régé sur Activé.
Paramètres avancés	Définir la source après la mise sous tension	Permet de régler la source par défaut à la mise sous tension. Lorsque ce paramètre est configuré, la liste ou la source est activée à la mise sous tension.
	Changement source auto	Permet de régler Changement source auto. En activerant cette fonction, les sources nouvellesment connectées s'affichent automatiquement.
	Taille de l'écran par défaut pour PIP	Définissez la taille de l'écran par défaut pour PIP.Plein écran / Écran partiel
	Cloner le produit	Exportez les réglages de l'apparéel ou importez-les d'autres apparéliels.
	Diagnostic automatique	Effectuez des diagnostics automatiques du serveur e-mail, LDAP ou d'impression. Le pérophérique de stockage USB doit être connecté pour être diagnostique.Aous peuvent télécharger un rapport d'auto-diagnostic détaillé complenant des informations sur les e-mails, LDAP, les serveurs d'impression et d'autres informations enregistrées sur le produit sur un pérophérique USB.
	Démarrer la configuration	Effectuez les étapes de configuration initiale comme lors de votre première utilisation de ce produit.


2e 3e Description
Rétroéclairage		Règle la luminosité du rétroéclairage selon vos préférences. La valeur 100 correspond au plus grand niveau de luminosité.
Temp. Coul.		Règle la température de couleur. La valeur et la température augmentent simultanément, ce soit que le ratio de la couleur bleue augmente.(Plage:2800K-16000K)
Balance blancs	Régl. Rouge/Régl. vert/Régl. bleu/Aj.Rouge/Aj. Vert/Aj.Bleu/Réinitialiser	Réglez la température de couleur de l'image afin que les éléments blancssemblent plus lumineux.
Signal d'entrée - Étendre Étendla plaque de signal d'entrée pour lesconnexions HDMI.Prend en charge des résolutions jusqu'à 3840 x 2160 à 60 Hz avec l'expansion Signal d'entrée - Étendre régée sur Activé.Prend en charge des résolutions jusqu'à 3840 x 2160 à 30 Hz avec l'expansion Signal d'entrée - Étendre régée sur Arrêt.Résolutions prises en charge pour les signaux d'entrée UHD.Vérifiez les résolutions prises en charge pour les signaux d'entrée UHD.Résolution : 3840 x 2160p, 4096 x 2160pSi Signal d'entrée - Étendre est défini surArrêt

2e 3e Description
Niv. noir HDMI	Règle le niveau de noir pour optimiser la luminosité et le contraste de l'image HDMI. Cette fonction est seulement disponible lorsque le produit est connecté à un PC via un cable HDMI et que la fenêtre source est activée.
Résolution du partage de l'écran (câblé)	Permet de régler la résolution lorsque vous partagez l'écran (filaire). • Automatique / FHD / UHD
Réinit. param. img Restaure tous les paramètres d'image aux réglages d'usine par défaut.

Assistance

2e 3e Description
Mise à jour du logiciel Met à jour et le logiciel installé sur votre produit
	Mètre à jour maintainant	Met à jour le logiciel en téléchargeant les fichiers de mise à jour.Mise à jour en ligneRécessite une connexion Internet.Mise à jour avec un péripérisque USBAprès avoir téléchargeé le fjichier de mise à jour à partir du site Web de Samsung et l'avoir stocké sur un péripérisqueUSB, connectez le péripérisque USB au produit àmettre à jour.Assurez-vous d'avoir enregistré le fjichier de mise à jour dans un dossier de premier niveau.Version actuelle: il s'agit de la version de logiciel déjà installée sur le produit.
	Mise à jour auto	Démarrez automatiquement les mises à jour logicielles une fois votre péripérisque étèint.Récessite une connexion Internet.
Contacter Samsung Informations de contact pour obtenir une assistance pour votre produit.Accédez à Contacter Samsung et recherchez le Code du modele et la Version du logiciel du produit.
Réinitial, tout initiaïse tous les éléments dans l'ensemble du menu

Chapitre 07 Guide de dépannage

Problèmes et solutions

Testez-vous produit comme suit avant d'appeler le Centre de service clientèle Samsung. Si le problème persiste, contactez le service clientèle. Si le produit ne s'allume pas ou ne s'éteint pas lorsque vous utilisez les boutons du produit, vous pouvez l'allumer ou l'éteindre avec la télécommande Samsung ou l'application télécommande Samsung.

Problème (HDMI) de fenêtre source
Des espaces vides apparaissent sur les quatre cotsés de l'écran lorsqu'un cable HDMI est branché au produit et à l'ordinateur.	Les espaces blancs visibles sur l'écran ne sont pas liés au produit.
	Ils sont provoqués par l'ordinateur ou la carte graphique. Pour résoudre le problème, réglez la taille de l'écran dans les paramètres HDMI de la carte graphique.
	Si le menu relat aux paramètres de la carte graphique n'inclut pas d'options permettant de régler la taille de l'écran, effectuez une mise à niveau du pilote de la carte graphique. (Pour plus d'informations sur le réglage de l'écran, contactez le fabricant de la carte graphique ou de l'ordinateur.)
Les images affichées à l'écran sont déformées.	Vérifiez le cable connecté. La compatibilité n'est pas garantie si vous utilisez un cable qui n'a pas été fourni par Samsung.
L'image n'est pas nette.	Réglez la résolution et la fréquence selon le niveau recommendé.
L'image à l'écran est instable et tremble.	Vérifiez que la résolution et la fréquence de l'ordinateur et de la carte graphique sont définies sur des valeurs compatibles avec l'appareil. Ensuite, changez les réglages de l'écran si nécessaire en vous reportant aux « Modes de programmation des prérégliages »
Des ombres ou des images fantômes restent affichées sur l'écran.
Le blanc ne l'est pas vraiment.	Accédez à Image et ajustez les paramètres Balance blancs.
Le produit se met automatiquement hors tension.	Assurez-vous que le cable d'alimentation est correctement connecté à la sortie du produit et branché à la prise d'alimentation.
L'affichage à l'écran ne semble pas normal.	Un contenu video crypté peut causeur un mauvais affichage des scènes d'objets qui se déplacentrapidement, comme dans une video d'événements sportifs ou d'action.
	Un faisible signal ou une qualité d'image médiocre peut être la cause d'un mauvais affichage.Cela ne signifie pas que le produit est défectueux.
	Un apparil mobile dans un rayon d'un mètre de distance peut être la cause de parasites surles produits analogiques et numériques.
La luminosité et la couleur ne semble pas normales.	Depuis le menu, sélectionnez (≡) → PARAMÉTRES → Assistance → Réinitial. tout pour essayerde réinitialiser l'écran.
L'affichage est Instable, puis se fige.	L'écran peut se figer lorsque une résolution autre que celle recommandée est utilisée ou si lesignal n'est pas stable. Pour résoudre le problème, modifier la résolution de l'ordinateur endéfinissant celle recommandée.
Affichage en mode plein écran impossible.	Si la fenêtre source est réalisée sur le mode plein écran lorsque le produit est en orientationportrait, une barre noire apparaît en haut et en bas.Passsez en orientation paysage, puis réglez la fenêtre source sur le mode plein écran.
Problème de son
Il n'y a pas de son.	Vérifiez le volume.
Le volume est trop faible.	Permet de régler le volume.
	Si le problème subsiste après avoir régé le volume sur le niveau maximum, réglez le volume de la carte son de l'ordinateur ou de votre logiciel.
La réserve est disponible mais aucun son n'est émis.	Si un cable HDMI ou DP est connecté, vérifiez les paramètres de sortie audio de l'ordinateur.
	Si un péripérisque source est utilisé• Vérifiez les paramètres de sortie audio du péripérisque source.(Par exemple, si vous écran est connecté via HDMI, vous devrez peut-être faire basculer l'options audio de votre péripérisque de sortie video sur HDMI.)
	Reconnectez le cable d'alimentation au péripérisque, puis redémarrez leit Péripérisque.
Vous entendez des bruits parasites sorting des haut-parleurs.	Un signal faible peut être la cause d'un son de mauvaise qualité.
Un son reste audible lorsque le volume est coupé.	Les paramètres audio des haut-parleurs principaux sont différents de ceux des haut-parleurs internes du produit.Modifier ou couper le son du produit n'a pas d'incidence sur un amplificateur externe (décodeur).
Problèmes liés aux fonctions tactiles
Voupez effectuer une opération tactile sur les iconées mais pas les dessins.	Utilisez le stylet fourni spécifique au produit.
L'opération tactile ne fonctionne pas lorsque la connexion HDMI est utilisé.	Vérifie que le port TOUCH OUT sur le produit est connecté à un port USB sur le PC à l'aide du cable USB fourni. • WM55R / WM65R • HDMI IN 1 ou HDMI IN 2 → TOUCH OUT à l'arrière du produit • HDMI IN 3 → TOUCH OUT sur le plateau • WM85R • HDMI IN 1 ou DP IN → TOUCH OUT à l'arrière du produit • HDMI IN 2 → TOUCH OUT sur le plateau
J'utilise deux stylos mais ils ne fonctionnent pas bien.	Assurez-vous qu'il y a suffisamment d'espace entre les deux stylos lors d'opérations tactiles multiples.
Il y a un dysfonctionnement tactile de l'écran comme une réponse lente ou inexacte.	Assurez-vous qu'une substance étrangère ne se trouve sur la surface de l'écran.
	Vérifie que l'écran n'est pas cassé.
	Assurez-vous que le produit n'est pas exposé aux rayons solaires directs.
	Lorsque la product est activée après la désactivation, n'appuyez pas sur l'écran parce que le calibrage de l'écran tactile est effectué pendant 5 secondes.
Autres problèmes
Le produit sent le plastique.	L'odeur de plastique est normale et disparait avec le temps.
De petites particules se trouvent sur les bords du produit.	Les particules font partie de la conception du produit. Le produit n'est pas défectueux.
Lorsque je tente de modifier la résolution de l'ordinateur, le message « Résolution non prise en charge. » apparait.	Le message « Résolution non prise en charge. » apparait si la résolution de la source d'entrée dépasse la résolution maximale du produit.Pour résoudre le problème, modifie la résolution de l'ordinateur en définissant une résolution prise en charge sur le produit.
Aucun son n'est émis par les haut-parleurs en mode HDMI lorsqu'un cable DVI-HDMI est connecté.	Les cables DVI ne transmettent pas de données sonores.
Niv. noir HDMI ne fonctionne pas correctement sur un péripérisque HDMI avec sortie YCbCr.	Cette fonction ne fonctionne que lorsque le signal HDMI de l'ordinateille externe est une sortie RGB.
Aucun son n'est émis en mode HDMI.	Les couleurs de l'image affichée peuvent sembler anormales. La video ou le son peut ne pas être disponible. Cela peut se conduir si un péripérisque source ne prénant en charge qu'une ancienne version de la norme HDMI est connecté au produit.

Chapitre 08

Caractéristiques techniques

Fréquence horizontale

Un cycle horizontal désigne la durée nécessaire pour balayer une seule ligne de la gauche vers la droite de l'écran. Le nombre spécifique d'un cycle horizontal est désigné sous le nom de fréquence horizontale. La fréquence horizontale est mesurée en kHz.

Fréquence verticale

Le produit affiche une même image plusieurs fois par seconde (à l'instar d'une lampe fluorescente) pour représenter une image qui sera visible par le spectateur. La fréquence d'une seule image affichée plusieurs fois par seconde est appelée fréquence verticale ou de rafraîchissement. La fréquence verticale est mesurée en Hz.

Général

Nom du modele		WM55R	WM65R	WM85R
Panneau Taille		Classe 55 (54,6 pouces / 138,7 cm)	Classe 65 (64,5 pouces / 163,9 cm)	Classe 85 (84,5 pouces / 214,7 cm)
	Surface d'affichage	1209,6 mm (H) x 680,4 mm (V)	1428,48 mm (H) x 803,52 mm (V)	1872,0 mm (H) x 1053,0 mm (V)
Synchronisation(SpecificationsPanneau)	Fréquence horizontal	30 à 81 kHz
	Fréquence verticale	48 à 75 Hz
Résolution Résolution	optimale	3840 x 2160
	Résolution maximale
Alimentation		AC100-240V- 50/60HzReportez-vous à l'étiquette apposée au dos du produit, car la tension standard peut varier en fonction du pays.
Considérations environnementales	Fonctionnement	Température : 0 °C - 40 °C (32 °F - 104 °F)* Pour l'installation du boîtier, maintainez la température intérieure à 40 °C ou inférieure.Humidité : 10% à 80%, sans condensation
	Stockage	Température : -20 °C - 45 °C (-4 °F - 113 °F)Humidité : 5% à 95%, sans condensation* Avant que l'emballage du produit ne soit retire.

En raison de la nature de la fabrication de cet appareil, il se peut qu'environ 1 pixel par million (1 ppm) soit plus lumineux ou plus sombre sur l'écran. Cela n'a aucune incidence sur les performances du produit.

En raison de la nature même de l'écran, cet appareil ne peut être réglé que sur une seule résolution pour chaque taille d'écran afin de garantir une qualité d'image optimale. La définition d'une résolution autre que celle spécifiée peut entraîner une dégradation de la qualité d'image. Pour éviter ce problème, il est conseillé de sélectionner la résolution optimale indiquée pour votre produit.

Pour les spécifications détaillées de l'appareil, veuillez visiter le site Web de Samsung.

Présélection des modes de temporisation

Le réglage de l'écran s'effectue automatiquement si un signal appartenant aux modes standard décrits ci-dessous est émis par l'ordinateur. Si les signaux transmis par l'ordinateur sont différents du mode standard, il est possible que l'écran ne s'affiche pas. Dans ce cas, modifier les paramètres conformément au tableau suivant, en vous reportant au mode d'emploi de la carte graphique.

Résolution	Fréquence horizontal (kHz)	Fréquence vertical (Hz)	Horologie de pixel (MHz)	Polarité synchronisée (H/V)	Port
					HDMI IN
IBM, 720 x 400 31,469	70,087 28,322 +/-0
MAC, 640 x 480 35,000	66,667 30,240 +/-0
MAC, 832 x 624	49,726	74,551	57,284	-/-	O
MAC, 1152 x 870 68,687	75,062 100,000 +/-0
VESA CVT, 3840 x 2160RB	110,500	49,977	442,000	+/-	-
VESA CVT, 3840 x 2160RB	133,313 59,997	533,250 +/-
VESA DMT, 640 x 480	31,469	59,940	25,175	-/-	O
VESA DMT, 640 x 480	37,861	72,809	31,500	-/-	O
VESA DMT, 640 x 480	37,500	75,000	31,500	-/-	O
VESA DMT, 800 x 600	37,879	60,317	40,000	+/-	O
VESA DMT, 800 x 600	48,077	72,188	50,000	+/-	O
VESA DMT, 800 x 600	46,875 75,000	49,500 +/-0
VESA DMT, 1024 x 768	48,363	60,004	65,000	-/-	O
VESA DMT, 1024 x 768	56,476	70,069	75,000	-/-	O
VESA DMT, 1024 x 768	60,023	75,029	78,750	+/-	O
VESA DMT, 1152 x 864	67,500	75,000	108,000	+/-	O
VESA DMT, 1280 x 720	45,000	60,000	74,250	+/-	O
VESA DMT, 1280 x 800	49,702	59,810	83,500	-/-	O
VESA DMT, 1280 x 1024	63,981	60,020	108,000	+/-	O
VESA DMT, 1280 x 1024	79,976	75,025	135,000	+/-	O
VESA DMT, 1366 x 768	47,712	59,790	85,500	+/-	O

Résolution	Fréquence horizontal (kHz)	Fréquence vertical (Hz)	Horloge de pixel (MHZ)	Polarité synchronisée (H/V)	Port
					HDMI IN
VESA DMT, 1440 x 900	55,935	59,887	106,500	-/+	O
VESA DMT, 1600 x 900RB	60,000	60,000	108,000	+/+	O
VESA DMT, 1680 x 1050	65,290	59,954	146,250	-/+	O
VLSA DMT, 1920 x 1080	67,500	60,000	148,500	+/+	O
VESA DMT, 2560 x 1440RB	88,787	59,951	241,500	+/-	O
CTA-861, 720(1440) x 5761	15,625	50,000	27,000	-/-	O
CTA-861, 720(1440) x 480i	15,734	59,940	27,000	-/-	O
CTA-861, 720 x 576	31,250	50,000	27,000	-/-	O
CTA-861, 720 x 480	31,469	59,940	27,000	-/-	O
CTA-861, 1280 x 720	37,500	50,000	74,250	+/+	O
CTA-861, 1280 x 720	45,000	60,000	74,250	+/+	O
CTA-861, 1920 x 1080i	28,125	50,000	74,250	+/-	O
CTA-861, 1920 x 1080i	33,750	60,000	74,250	+/+	O
CTA-861, 1920 x 1080	27,000	24,000	74,250	+/-	O
CTA-861, 1920 x 1080	28,125	25,000	74,250	+/-	O
CTA-861, 1920 x 1080	33,750	30,000	74,250	+/-	O
CTA-861, 1920 x 1080	56,250	50,000	148,500	+/-	O
CTA-861, 1920 x 1080	67,500	60,000	148,500	+/-	O
CTA-861, 3840 x 2160	54,000	24,000	297,000	+/+	O
CTA-861, 3840 x 2160	56,250	25,000	297,000	+/-	O
CTA-861, 3840 x 2160	67,500	30,000	297,000	+/-	O
CTA-861, 3840 x 2160	112,500	50,000	594,000	+/+	O
CTA-861, 3840 x 2160	135,000	60,000	594,000	+/-	O
CTA-861, 4096 x 2160	54,000	24,000	297,000	+/+	O
CTA-861, 4096 x 2160	67,500	30,000	297,000	+/-	O
CTA-861, 4096 x 2160	112,500	50,000	594,000	+/-	O
CTA-861, 4096 x 2160	135,000	60,000	594,000	+/-	O

Chapitre 09 Annexe

Prise en charge des frais de service (imputables aux clients)

Même si une demande d'intervention est effectuée pendant la période de garantie, la visite d'un technicien peut vous être facturée dans les cas suivants :

Produit non défectueux

La demande porte sur le nettoyage du produit, un réglage, des explications, la réinstallation, etc. - Des instructions sur l'utilisation du produit sont demandées à un technicien ou celui-ci procède simplement à des réglages d'options sans démonter le produit. - Le dernier résultat de facteurs environnementaux externes (Internet, antenne, signal du réseau filaire, etc.) - Le produit est réinstallé ou d'autres appareils ont été connectés après la première installation du produit. - Le produit est réinstallé suite à un déplacement dans un autre endroit ou dans un autre bâtiment. Le client demande des instructions sur la manière d'utiliser un autre produit de l'entreprise. - Le client demande des instructions sur la manière d'utiliser le réseau ou un autre programme de l'entreprise. Le client demande l'installation du logiciel et la configuration du produit. Le technicien de maintenance est chargé d'éliminer / de nettoyer la poussière ou d'autres matières étrangères à l'intérieur du produit. - Le client demande une autre installation après l'achat d'un produit en ligne ou via le téléachat.

Dommage provoqué par le client

Cas où le dommage du produit est provoqué par une mauvaise manipulation ou réparation imputable au client.

Si un dommage causé au produit est dû à l'un des facteurs suivants :

• Impact ou chute externe.
• Utilisation de matériaux ou d'un produit vendu séparément non recommandé(s) par Samsung.
• Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé par Samsung Electronics Co., Ltd.
• Refonte ou réparation du produit effectuée par le client.
• Utilisation d'une tension inappropriée ou de connexions électriques non autorisées.
• Précautions ou avertissements indiqués dans le manuel d'utilisation non suivis.

Autres cas

- La défaillance du produit résulte d'une catastrophe naturelle (foudre, incendie, tremblement de terre, inondation, etc.) - Tous les composants consommables sont exclus. (batterie, encre, lumières fluorescentes, tête, vibrateur, lampe, filtre, ruban, etc.)

Si le client demande une intervention alors que le produit ne présente aucun défaut, des frais de service pourront lui être facturés. Veuillez lire attentivement le manuel d'utilisation au préalable.

Protection contre la rémanence d'image

Qu'entend-on par rémanence d'image ?

En principe, le phénomène de rémanence d'image ne se produit pas lorsque l'écran fonctionne normalement. Un fonctionnement normal qualifie le changement continu du besoin vidéo. Si l'écran affiche un besoin fixe pendant une longue période, une légère différence de tension peut apparaître entre les électrodes dans les pixels qui contrôlent les cristaux liquides.

Une telle différence de tension augmente avec le temps et amincit les cristaux liquides. Lorsque cela se produit, il est possible qu'une image précédente reste affichée sur l'écran lors du changement de motif.

Ces informations serviront de guide pour empêcher la rémanence d'image. Afficher un écran fixe pendant une longue période peut provoquer une rémanence d'image. Ce problème n'est pas inclus dans la garantie.

Pratiques de prévention recommandées

Afficher un écran fixe pendant une longue période peut provoquer des rémanences d'image ou des taches. Éteignez le produit s'il n'est pas utilisé pendant un long moment, activez le mode d'économie d'énergie ou utilisez un économiseur d'écran animé.

Licence

HDMI

Avis concernant les licences libres

En cas d'utilisation d'un logiciel open source, des licences open source (licences libres) sont disponibles dans le menu du produit. L'avis concernant les licences open source (licences libres) est uniquement disponible en anglais.

Pour obtenir des informations sur la mention de licence open source, contactez le service consommateurs Samsung ou envoyez un message électronique à l'adresse [e-mail].
