Type de produit	Kit de rails de montage en rack
Marque	Tripp Lite
Modèle	4POSTRAILKIT1U
Compatibilité	Armoires à 4 colonnes avec trous carrés ou taraudés
Capacité	Pour équipement rackmount 1U
Matériau	Acier avec finition noire
Couleur	Noir
Contenu du kit	2 rails de support, 2 étagères, vis et rondelles de fixation
Poids	Environ 1,5 kg
Dimensions des rails	Longueur : environ 70 cm, adaptés aux racks standard
Profondeur réglable	Oui, par glissement des rails
Installation	Vis et rondelles fournies, nécessite tournevis
Fonction principale	Supporter et fixer du matériel 1U dans un rack 4 colonnes
Sécurité	Nécessite de bien serrer toutes les vis avant de charger l'équipement
Entretien	Vérifier périodiquement le serrage des vis
Garantie	Garantie limitée Tripp Lite (voir conditions)
Pays d'origine	Fabriqué en Chine (probable)

FOIRE AUX QUESTIONS - 4POSTRAILKIT1U Tripp Lite

Ce kit de rails est-il compatible avec les racks à 2 colonnes ?

Non, ce kit est conçu pour les racks à 4 colonnes. Pour un rack à 2 colonnes, utilisez le kit 2POSTRMKITWM de Tripp Lite.

Quels types de trous de rack sont supportés ?

Le kit supporte les racks à trous carrés et à trous taraudés. Les instructions incluses détaillent les deux installations.

Quelle est la capacité de poids de ce kit ?

La capacité de poids n'est pas spécifiée dans la notice, mais pour un équipement 1U standard, elle est généralement suffisante pour des charges allant jusqu'à 15-20 kg. Vérifiez les spécifications de votre armoire.

Le kit peut-il être utilisé pour monter un équipement autre que 1U ?

Ce kit est spécifiquement conçu pour les équipements 1U. Pour d'autres hauteurs, utilisez des rails adaptés.

Les vis sont-elles incluses pour fixer l'équipement sur les rails ?

Non, les vis pour fixer l'équipement aux rails avant ne sont pas incluses. Vous devez fournir vos propres vis adaptées à votre matériel.

Comment installer les rails dans un rack à trous carrés ?

Fixez d'abord les étagères aux rails avec les vis et rondelles fournies. Ensuite, glissez l'équipement sur les étagères et fixez-le aux rails avant avec vos propres vis. Serrez toutes les vis solidement.

Comment installer les rails dans un rack à trous taraudés ?

Alignez le rail de montage le long des montants, puis fixez les étagères aux rails avec les vis fournies. Ensuite, installez l'équipement comme pour les trous carrés.

Le kit est-il réutilisable si je change d'équipement ?

Oui, le kit peut être démonté et réinstallé avec un autre équipement 1U compatible.

Faut-il des outils spéciaux pour l'installation ?

Un simple tournevis suffit pour serrer les vis. Aucun outil spécial n'est requis.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site de Tripp Lite ou sur des plateformes comme notice-facile.com.

MODE D'EMPLOI 4POSTRAILKIT1U Tripp Lite

Manual del usuario • Guide de l'utilisateur

4POSTRAILKIT1U

ives de sécurité importantes

SAUVEGARDER CES DIRECTIVES

Ce manuel contient les directives et les mises en garde qui doivent être suivies pendant l'installation et l'utilisation du produit décrit dans ce manuel. Le manque de se conformer aux directives peut annuler la garantie et entraîner des dégâts matériels ou des blessures corporelles.

• Utiliser les étagères et le matériel de support inclus pour monter à votre matériel rackmount dans une armoire a 4 colonnes ou une enceinte d'armoire. Si vous devez installer votre matériel dans une armoire à 2 colonnes, commander le kit Rackmount 2-Colonnes de Tripp Lite (modèle : 2POSTRMKITWM).
• Les directives contenues dans ce manuel sont destinées pour les types communs d'armoire et d'enceinte d'armoire et peuvent ne pas être appropriées pour toutes les applications de montage. Vous devez déterminer l'aptitude du matériel et des procédures avant le montage. Si le matériel ou les procédures ne sont pas appropriés à votre application, veuillez entrer en contact avec le constructeur de votre armoire ou enceinte d'armoire pour une solution.
• Le matériel Rackmount peut être extrêmement lourd-faites attention lors du déplacement ou levage du matériel. Utiliser un ou plusieurs aides au besoin.

Installation d'un bâti à trous carrés

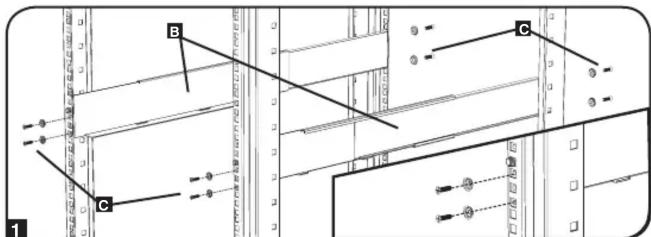

1 Attacher les étagères B aux rails de support de manière permanente en utilisant les vis et les rondelles cuvettes C incluses.

Bien serrer toutes les vis avant de continuer.

Avertissement : Ne pas essayer d'installer votre matériel jusqu'à ce que vous ayez inséré et bien serré toutes les vis nécessaires.

2 Faites appel à un aide (au besoin), pour soulever votre matériel et le glisser sur les étagères. Attacher les supports de fixation du matériel aux rails de support avant avec les vis et les rondelles fournies par l'utilisateur. Serrer solidement toutes les vis.

Installation d'un bâti à trous taraudés

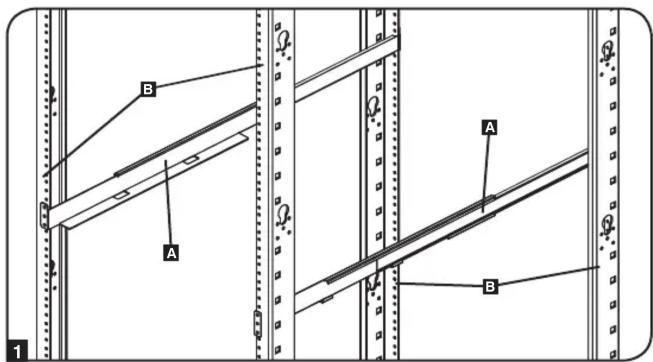

1 Alignez le rail de montage A le long de la surface intérieure des montants du bâti B de façon à ce que les brides aux extrémités du rail soient enroulées autour des surfaces avant et arrière des montants. Alignez le rail de façon à ce que les trous des rails soient vis-à-vis des trous taraudés sur le montant du bâti.

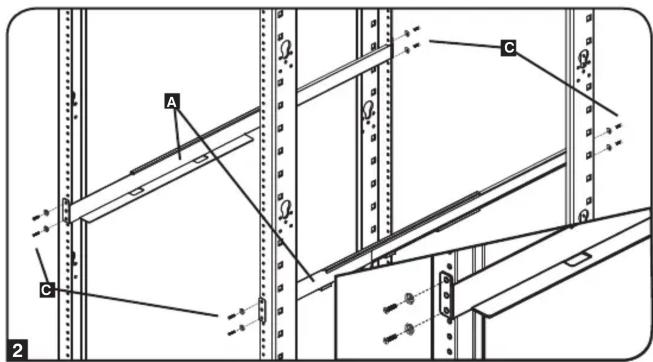

2 Attacher les étagère A aux rails de support de manière permanente en utilisant les vis et les rondelles cuvettes C incluses.

Bien serrer toutes les vis avant de continuer.

Avertissement: Ne tentez pas d'installer votre équipement avant d'avoir inséré et serré les vis requises.

3 Suivez l'étape 2 des instructions pour l'installation du bâti à trous carrés pour monter en toute sécurité votre équipement 1U.

La politique de Tripp Lite est celle d'une amélioration continuelle. Les spécifications peuvent être modifiées sans préavis.

1111 W. 35th St., Chicago, IL 60609 USA www.tripplite.com/support

201204261 93-3215-ES-FR
