SBP302CMAS - Support de fixation Hanwha - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de fixation pour écran ou projecteur, fixation au plafond
Marque	Hanwha
Modèle	SBP302CMAS
Utilisation	Fixation d'écran plat ou projecteur au plafond
Matériaux	Acier renforcé
Poids maximal supporté	Jusqu'à 50 kg (estimation, se référer à la notice pour valeur exacte)
Hauteur réglable	Oui, colonne d'extension réglable
Rotation	Oui, adaptateur pivotant pour orientation
Type d'installation	Sur solives en bois (plafond)
Contenu du colis	Support de fixation, adaptateur plafond, adaptateur pivotant, colonne d'extension, vis, chevilles, clé Allen
Garantie	10 ans contre les défauts de matériaux et de fabrication
Entretien et nettoyage	Nettoyer avec un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Respecter la charge maximale. Utiliser les vis fournies pour solives en bois. Vérifier régulièrement la fixation.
Pièces détachées	Vis de rechange disponibles sur demande auprès du fabricant
Réparabilité	Réparation possible par le fabricant sous garantie
Informations générales	Conçu pour usage intérieur. Installation par un professionnel recommandée.

FOIRE AUX QUESTIONS - SBP302CMAS Hanwha

Quel est le poids maximum que peut supporter ce support ?

Le poids maximum supporté n'est pas explicitement indiqué dans la notice, mais ce type de support est généralement conçu pour des écrans allant jusqu'à 50 kg. Veuillez vérifier les spécifications de votre écran et ne pas dépasser la charge indiquée.

Ce support est-il compatible avec tous les écrans ?

Il est compatible avec la plupart des écrans plats équipés d'une fixation VESA standard. Assurez-vous que la distance entre les trous arrière de votre écran correspond aux supports fournis. La notice ne précise pas les normes VESA, mais adaptateur pivotant permet une certaine flexibilité.

Faut-il un outil spécial pour l'installation ?

L'installation nécessite une clé Allen fournie, une perceuse, un foret à bois de 4-5 mm, et un tournevis. La notice indique de percer des trous de 65 mm de profondeur dans les solives.

Puis-je installer ce support sur un plafond en béton ?

La notice mentionne une installation sur solives en bois. Pour un plafond en béton, vous devrez utiliser des chevilles adaptées (non fournies). Consultez un professionnel.

Comment régler la hauteur du support ?

Desserrez le collier en tournant dans le sens antihoraire, ajustez la colonne à la hauteur souhaitée, puis serrez le collier dans le sens horaire. Pour verrouiller, serrez les vis de réglage préinstallées avec une clé Allen.

Y a-t-il une garantie sur ce produit ?

Oui, une garantie de 10 ans contre les défauts de matériaux et de fabrication est offerte par le fabricant (Clemson AV LLC). Elle s'applique uniquement pour les achats aux États-Unis.

Puis-je incliner l'écran une fois installé ?

Le support dispose d'un adaptateur pivotant qui permet une rotation, mais la notice ne mentionne pas d'inclinaison. Les mouvements sont limités à l'orientation horizontale.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec pour dépoussiérer. Évitez les produits chimiques ou abrasifs qui pourraient endommager la finition.

Que faire si une pièce manque ?

Contactez le service client du fabricant (Clemson AV LLC) pour commander des pièces de rechange. Conservez la preuve d'achat.

Est-il nécessaire de fixer le support avec les 4 vis fournies ?

La notice recommande d'utiliser les 4 vis à bois fournies pour une fixation optimale. Cependant, il est indiqué 'si possible, il est recommandé d'utiliser 4 vis'. Pour la sécurité, utilisez toutes les vis.

MODE D'EMPLOI SBP302CMAS Hanwha

Poids maximal de I'ecran

PACKAGE CONTENTS

Veiller a ce que les trous sont au centre des solides de bois.

1-2

WOOD JOIST INSTALLATION

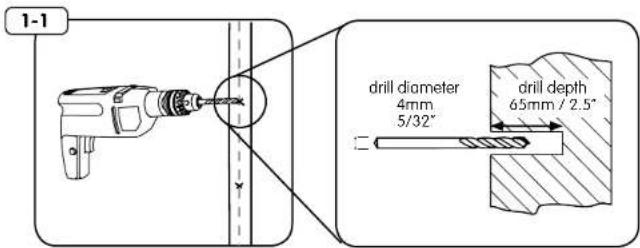

Utilisez un 4mm - 5 / 32" bits du bois pour faire un 65mm / 2.5" trou profond sur les marques.

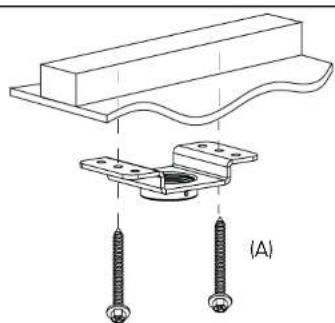

1-3a

THREADED ADAPTER INSTALLATION

Utilisez les vis à bois fournies (A) pour fixer à la solive en bois. Si possible, il est recommandé d'utiliser 4 vis.

1-3a

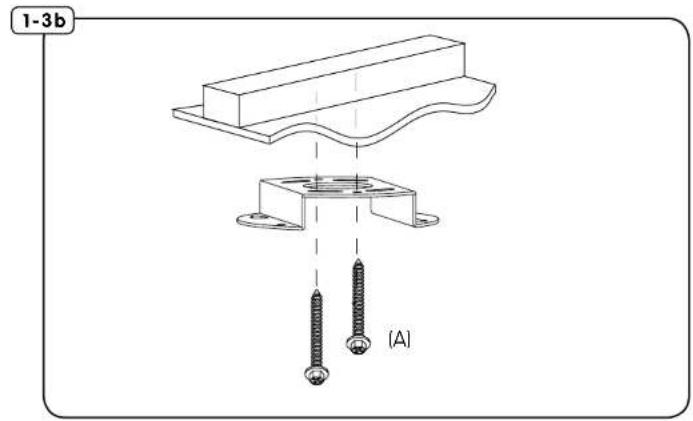

1-3b CEILING ADAPTER INSTALLATION
EN	Use supplied wood screws (A) to affach ceiling adapter to wood joist.
ES	Use los tornillos para madera suministrados (A) para fjjar a la viquela de madera.
FR	Utilize les vis à bois fournies (A) pour fixer à la solive en bois.

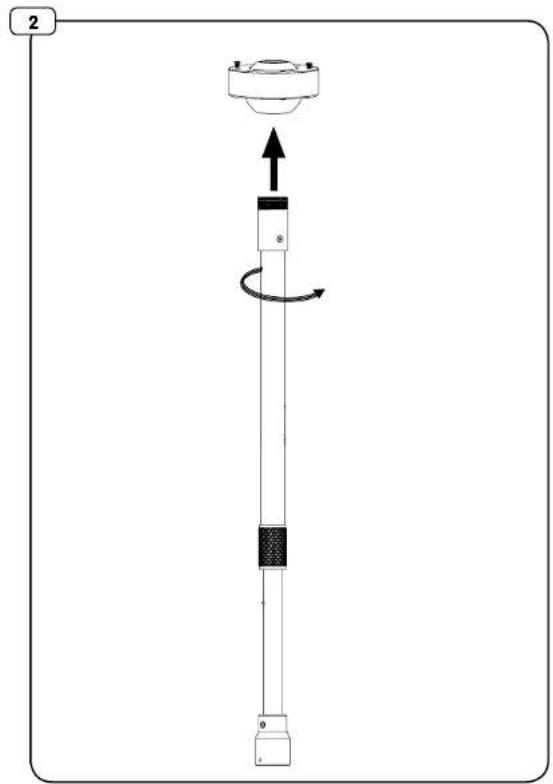

2	ATTACH SWIVEL ADAPTER
EN	Thread adjustable extension column onlo swivel adapter.
ES	Roscar la colonna de extension ajustable al adaptor giratorio.
FR	Filetage régliable de la colonne d'extension à l'adaptateur pivotant.

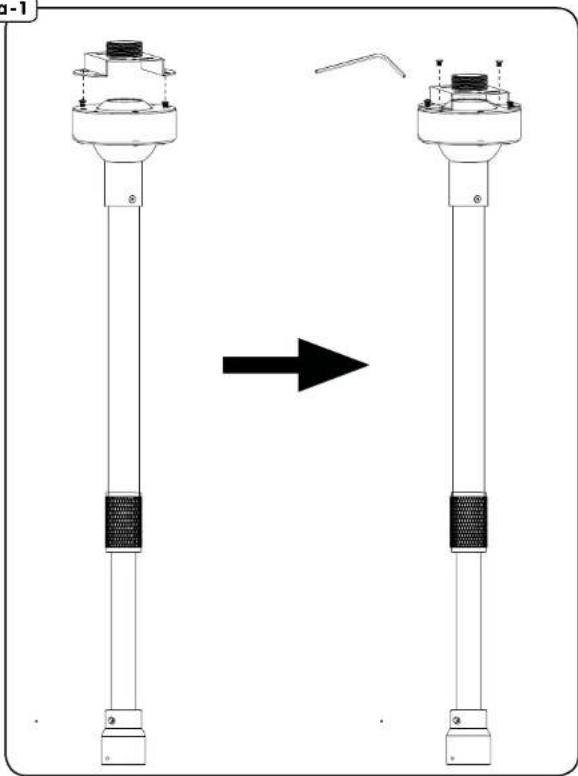

THREADED COUPLER INSTALLATION3a-1

EN

Fixez le coupleur filte à l'aide des vis préinstallées et des fentes. Fixez avec des vis Móx10mm. Serrer les vis avec une clé allen.

3a-1

3a-2

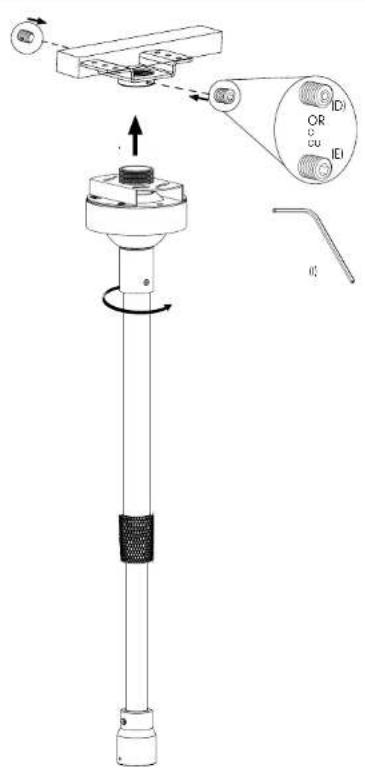

SECURE TO CEILING ADAPTER

EN

Fil extension colonne vers plafond adaptateur

3a-2

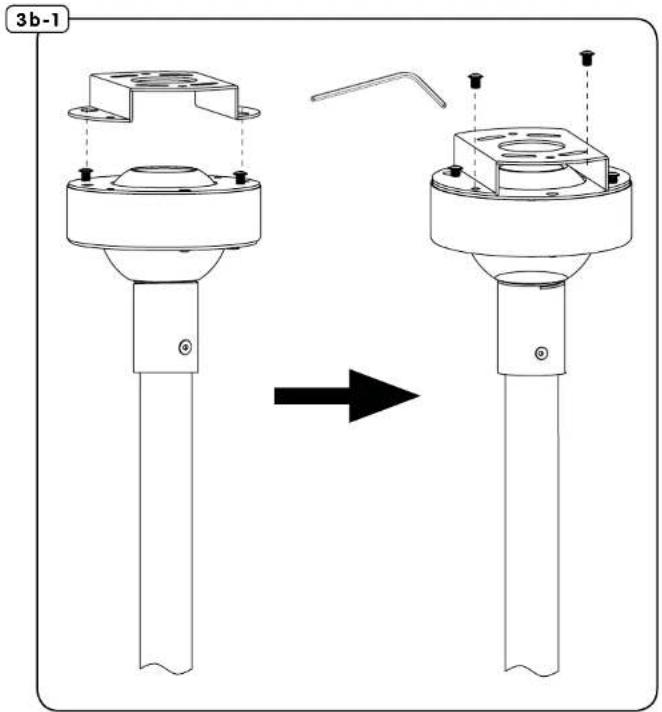

CEILING ADAPTER INSTALLATION3b-1
EN	Attach swivel mount to ceiling adaptor using pre-installed screws and slotted openings. Complete installation by securing with M6x10mm screws. Tighten screws with allen wrench.
ES	Fije el soporte giratorio al adaptador de techo utilizingando tornillos preinstalados y aberrutas ranuradas. Instalacion complea asegurandola con tornillos M6x10mm. Apretar los tornillos con una llave allen.
FR	Fixez le support pivotant à l'adaptateur de plafond à l'aide des vis préinstallées et des fentes. Terminate l'installation en le fixant avec des vis M6x10mm. Serrer les vis avec une clé allen.

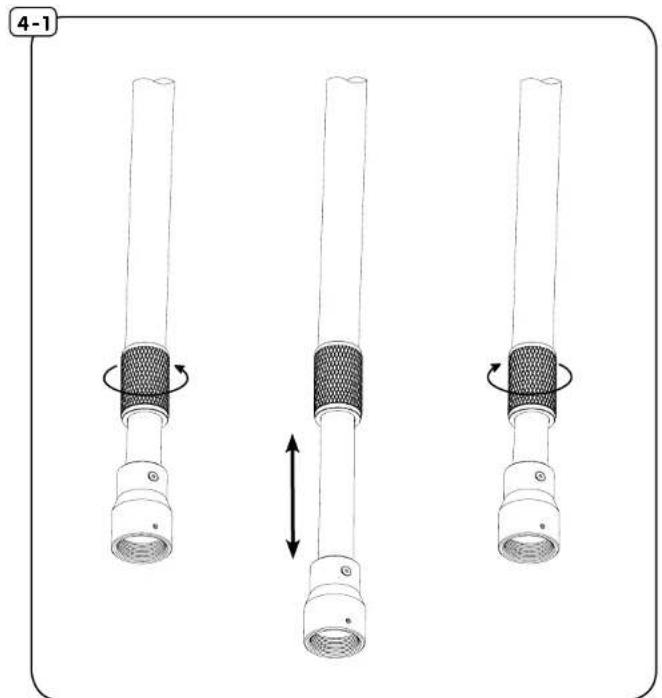

4-1 ADJUSTING COLUMN LENGTH
EN	Adjust column lo desired height by turning collar counter clockwise to loosen. After achieving proper length, lock column position by tightening collar clockwise.
ES	Ajustar la colonna a la allura deseada girondo hacía collar de las agujas del reloj para aflojar. Bloqueo de posición de la colonna por apriete del collar las agujas del reloj.
FR	Ajustez la colonne à la hauteur désirée en tournant dans le sens horaire contre collier pour desserrer. Verrouillez la position de la colonne en serrant col aiguilles d'une montre.

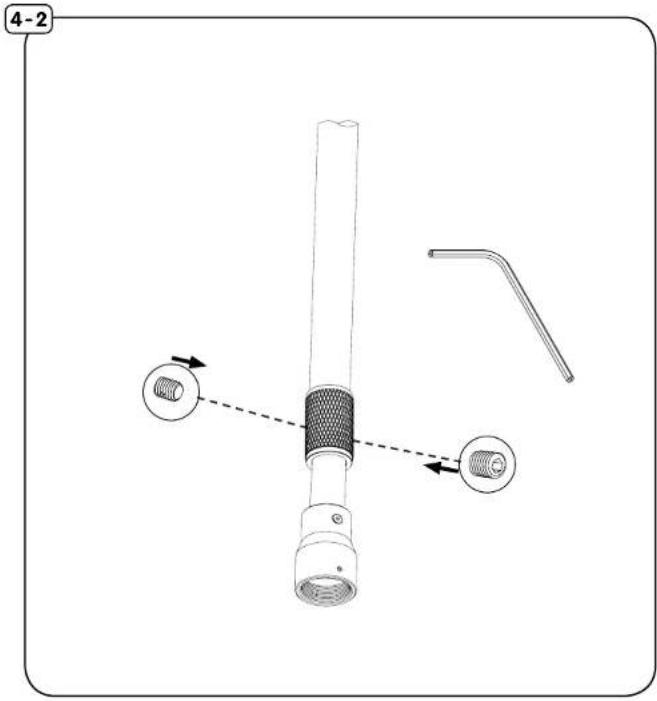

4-2 ADJUSTING COLUMN LENGTH
EN	After desired height has been achieved, tighten pre-installed set screws to secure in position.
ES	Después de haber logrado la.altura deseada,añadir los tornillos de fiçión para fijar en su posición.
FR	Après hauteur désirée est atteinle,ajouter les vis de réglage pour fixer en position.

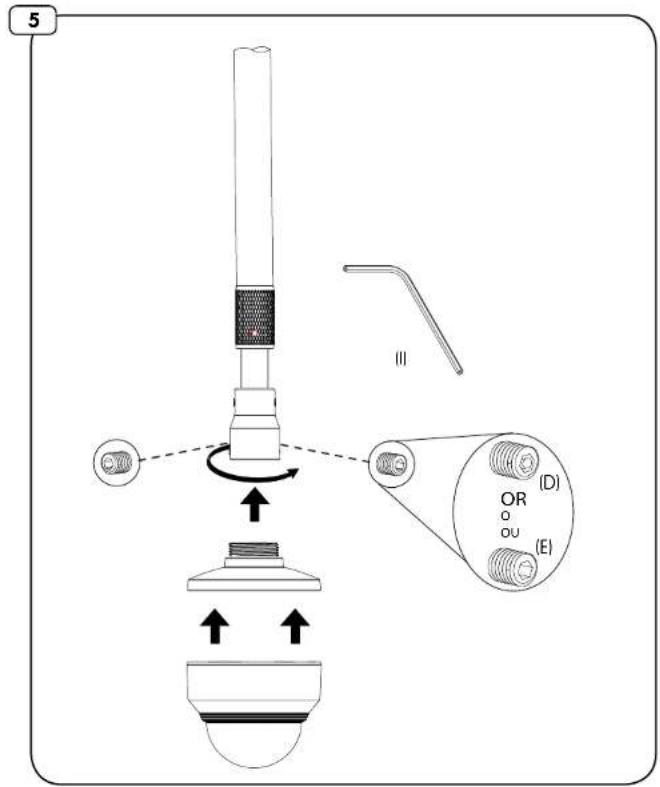

5	COMPLETE INSTALLATION
EN	Thread unit onto extension column. Install supplied sel screws.
ES	Enrosque launidad en la columna de extension. Instale los tornillos de lijación sumi-nistrados.
FR	Vissez l'unité sur la colonne d'extension. Installes les vis de fixation fournies.

WARRANTY

Nous vous félicitons pour l'achat de ce produit Clemson AV LLC ci-après dénommé ("Fabricant") Vous venez d'acquérir un produit réalisé à partir de matérielux durables et d'une conception ingénieuse jusqu'à� dans les moindres détails. Fabricant est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matérielix et de fabrication.

Fabricant rejette toute responsabilité relativement à chaque problème pouvant être associée à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Fabricant refute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage qualconque. Fabricant refute toute responsabilité pour des dommages resultant de l'utilisation ou de l'impossibilité d'utiliser des produits Fabricant. Fabricant refute également toute responsabilité pour chaque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Fabricant par une personne ne travaillant pas pour Fabricant.

Les specifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

EN

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES. MANUFACTURER PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR LOCAL DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
