Type de produit	Support mural pour écran
Marque	Hanwha
Modèle	SBP35PVMW
Poids maximal supporté	22,6 kg (50 lb)
Garantie	10 ans
Matériau	Acier
Type d'installation	Sur solives en bois ou treillis acier
Réglage d'inclinaison	Oui, par bouton d'inclinaison
Outils requis	Mèche à bois 4 mm (5/32 pouce), mèche à maçonnerie 8 mm (5/16 pouce), clé à douille 3/8 et 13 mm, marteau
Contenu du colis	Support mural, tige, écrou, rondelle, boulons
Compatibilité montant	Montants bois 2x4 pouces minimum, épaisseur de placoplâtre max 5/8 pouce
Compatibilité treillis acier	Largeur min 2 pouces, épaisseur min 1/4 pouce; canal Unistrut 1 5/8 x 1 5/8 pouce calibre 16
Profondeur de perçage	65 mm (2,5 pouces) pour solive bois
Entretien	Vérifier périodiquement la fixation et le serrage

FOIRE AUX QUESTIONS - SBP35PVMW Hanwha

Quel est le poids maximal que peut supporter ce support mural ?

Le poids maximal est de 22,6 kg (50 lb). Ne jamais dépasser cette limite.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une mèche à bois de 4 mm (5/32 pouce), d'une mèche à maçonnerie de 8 mm (5/16 pouce), d'une clé à douille de 3/8 pouce et 13 mm, et éventuellement d'un marteau.

Ce support est-il compatible avec une installation sur des solives en bois ?

Oui, il est conçu pour une installation sur des solives en bois d'au moins 2x4 pouces. Utilisez les boulons à tire-fond fournis.

Peut-on l'installer sur un treillis en acier ou un rail Unistrut ?

Oui, le support peut être fixé sur un treillis en acier d'une largeur minimale de 2 pouces et d'épaisseur minimale de 1/4 pouce, ou sur un canal Unistrut de taille minimale 1 5/8 x 1 5/8 pouce calibre 16.

Comment régler l'inclinaison de l'écran ?

Tournez le bouton d'inclinaison dans le sens antihoraire pour desserrer, ajustez l'angle souhaité, puis resserrez en tournant dans le sens horaire jusqu'à ce qu'il soit bien serré.

Quelle est la garantie de ce produit ?

Le fabricant Crimson AV LLC offre une garantie de 10 ans contre les défauts de matériaux et de fabrication.

Le support est-il adapté aux écrans de grande taille ?

Il supporte les écrans jusqu'à 22,6 kg (50 lb). Vérifiez le poids de votre écran avant l'installation.

Puis-je installer ce support dans une cloison en placoplâtre ?

Oui, mais assurez-vous que les vis soient fixées dans les montants en bois derrière la placoplâtre. L'épaisseur de la placoplâtre ne doit pas dépasser 5/8 pouce.

Que faire en cas de doute sur l'installation ?

Si vous ne comprenez pas les instructions ou avez des doutes sur la sécurité, contactez le service clientèle de Hanwha ou un installateur qualifié.

Le produit est-il livré avec les vis nécessaires ?

Oui, le colis contient les tiges, écrous, rondelles et boulons nécessaires pour l'installation sur solives en bois ou treillis acier.

MODE D'EMPLOI SBP35PVMW Hanwha

N'utilisez pas ce produit à une fin non spécifiée expressément par Hanwha. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Hanwha ou un installateur qualifié. Hanwha n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

WEIGHT CAPACITY

Poids maximal de l'écran

50lb

/ 22.6kg

TOOLS REQUIRED

Peu de bois de 4 mm - 5/32". peu maçonnerie 8m - 5/16". 3/8" et 13mm Clé à douille. Marteau si nécessaire.

PACKAGE CONTENTS

Contenido del paquete Contenu d'Remballage

Inserez la tige dans l'ouverture du pont ou une jambe de canal. Utilisez ecrou et rondelle pour securiser la colonne en place.

1a

installer le support à treillis en acier d'une largeur minimale de 2 " et l'épaisseur minimum de 1/4" ou canal d'acier unistrut taille minimale de 1 5/8 "x 1 5/8" de calibre 16 par une taille minimale de trou de 1/2 "et maximale taille de 5/8 "

1b

WOOD JOIST INSTALLATION

Veiller à ce que les trous sont au centre des solives de bois

WARNING!

Installez uniquement les montants ou des poutres qui sont un minimum de 2"x4", mur ou au plafond où il rencontre la montagne peuvent avoir une épaisseur de plaques de plâtre maximum de 5/8".

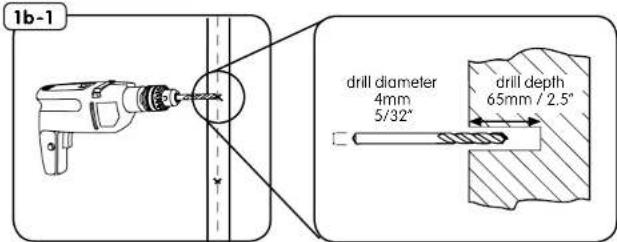

WOOD JOIST INSTALLATION 1b-1

EN Use a 4mm - 5/32" wood bit to make a 65mm / 2.5" deep hole on marks.
ES Uso un 4 mm - 5 / 32" poco de madera para hacer un 65mm / 2.5" hoyo profundo en materia de marcas.
FR Utilisez un 4mm - 5 / 32" bits du bois pour faire un 65mm / 2.5" Irou profond sur les marques.

EN Attach to wood joist using supplied lag screws.
ES Fije a la viga de madera mediante tirafondos de suministrados.
FR Joindre à solives en bois avec des boulons fournis.

1b-2

Tourner le bouton d'inclinaison pour desserrer inclinaison. Fixez à l'inclinaison souhaitée en tournant le bouton d'inclinaison jusqu'à serré à fond.

4

WARRANTY

Nous vous félicitons pour l'achat de ce produit Crimson AV LLC ci-après dénommé ("Fabricant") Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Fabricant est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Fabricant rejette toute responsabilité relativement à quelque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Fabricant réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Fabricant réfute toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Fabricant. Fabricant réfute également toute responsabilité pour quelque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Fabricant par une personne ne travaillant pas pour Fabricant.

Les spécifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

EN

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: MANUFACTURER PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR LOCAL DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
