SBP2CTW - Accessoire pour caméra de surveillance Hanwha - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit de montage pour caméra de surveillance
Marque	Hanwha
Modèle	SBP2CTW
Capacité de charge maximale	27 kg (60 lb)
Matériaux principaux	Acier robuste avec finition résistante
Dimensions de la plaque de montage	265 x 265 mm (estimation)
Dimensions du plateau de plafond	600 x 600 mm (estimation)
Diamètre de la colonne	50 mm (estimation)
Poids net	1.5 kg (estimation)
Couleur	Blanc
Garantie	10 ans
Contenu du package	Plaque de montage supérieure, plaque inférieure, plateau de plafond, câbles de suspension, vis, écrous, outil d'ancrage
Type de fixation	Fixation au plafond ou au mur, avec ancrages inclus
Configuration recommandée	Pour caméras de surveillance intérieures/extérieures
Outils requis	Perceuse, forets bois 4 mm et maçonnerie 6 mm, marteau, niveau à bulle
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Certifications	Conforme aux normes de sécurité en vigueur

FOIRE AUX QUESTIONS - SBP2CTW Hanwha

Quels types de caméras sont compatibles avec le support SBP2CTW ?

Ce support est conçu pour les caméras de surveillance de marque Hanwha et d'autres marques, à condition que le poids ne dépasse pas 27 kg et que les fixations au sol soient standard.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, de forets bois de 4 mm et maçonnerie de 6 mm, d'un marteau et d'un niveau à bulle.

Le support peut-il être installé au plafond et au mur ?

Oui, le SBP2CTW peut être fixé au plafond ou au mur. Suivez les instructions de montage selon le type de surface.

Quelle est la capacité de charge maximale du support ?

La capacité de charge maximale est de 27 kg (60 lb). Ne dépassez jamais cette limite pour éviter tout risque de chute.

Les vis et chevilles sont-elles incluses dans le package ?

Oui, le package inclut des vis et écrous pour l'assemblage. Pour la fixation au plafond, des ancrages sont également fournis.

Comment nettoyer et entretenir le support ?

Nettoyez régulièrement avec un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager la finition.

Le support est-il garanti ?

Oui, Hanwha offre une garantie de 10 ans contre les défauts de matériaux et de fabrication.

Puis-je utiliser ce support pour des caméras d'extérieur ?

Oui, le support convient pour des caméras extérieures, à condition que la caméra elle-même soit adaptée à une utilisation en extérieur.

Comment passer les câbles de la caméra ?

Utilisez le passage de câble intégré dans le plateau de plafond. Faites passer le câble dans la boucle de câble fournie pour un maintien sécurisé.

Que faire si je perds la notice d'installation ?

Vous pouvez télécharger la notice au format PDF sur le site notice-facile.com ou contacter le service client Hanwha pour obtenir une copie.

MODE D'EMPLOI SBP2CTW Hanwha

N'utilisez pas ce produit à une fin non spécifiée expressément par Hanwha. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Hanwha ou un installateur qualifié. Hanwha n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

WEIGHT CAPACITY

Poids maximal de l'écran

60lb / 27kg

EN

TOOLS REQUIRED

Peu de bois de 4 mm - 5/32". peu maçonnerie 6m - 1/4". Marteau si nécessaire.

EN

PACKAGE CONTENTS

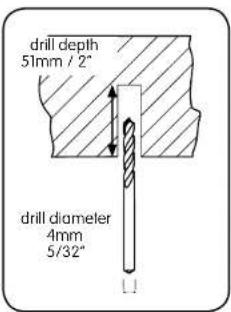

Veiller à ce que les trous sont au centre des solves de bois. Utilisez un 4mm - 5 / 32" bits du bois pour faire un 51mm / 2" trou profond sur les marques.

1a

Utilisez un 6mm-1/4" bits de maçonnerie pour faire un 38mm/1.5" trou profond sur les marques Marleau d'ancrage en utilisant l'outil Rawl

1b

Câble Route fin autour de treillis et d'alimentation à travers la boucle de câble.

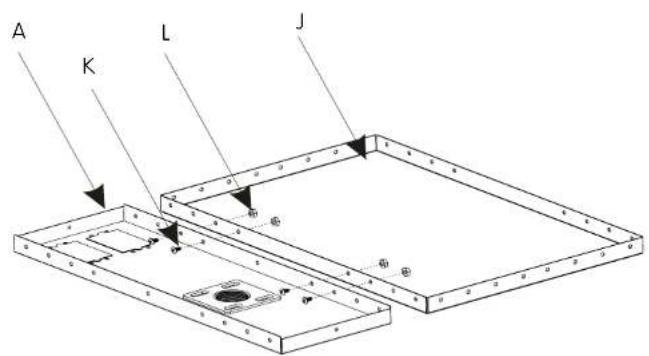

EN	Attach plate (A) to plate (J) using screws (K) and nuts (L).
ES	Conecte la placa (A) a la placa (J) con los tornillos (K) y tuercas (L).
FR	Fixez la plaque (A) à la plaque (J) avec les vis (K) et les écrous (L).

3

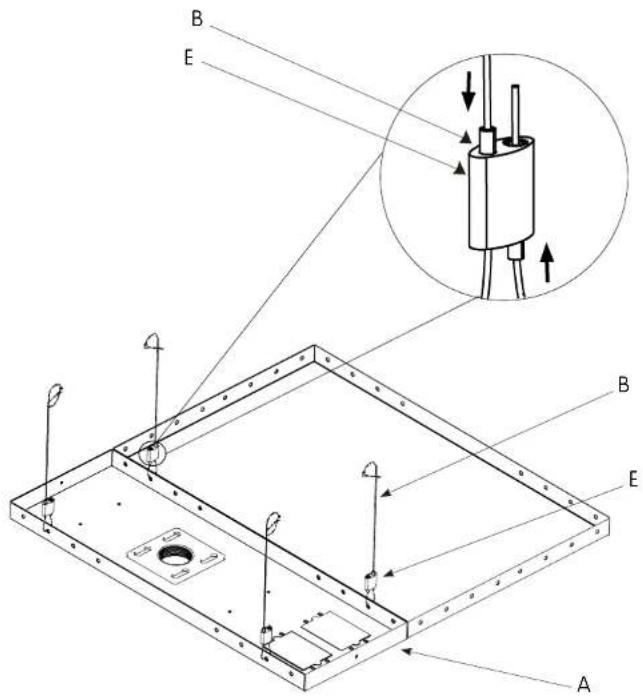

ATTACHING CEILING TRAY

EN	Feed cable (BI) through speed lock (EI) then through hole in ceiling tray (AI). Feed cable back through (IE) and tighten until (AI) is supported on all four cables evenly.
ES	Pase el cable (BI) a través de bloqueo de velocidad (EI) y luego a través del agujero en la bandeja de techo (AI). Pase el cable a través de la espalda (EI) y apriete hasta que lai se apoya en los cuatro cables de manera uniforme.
FR	Nourrissez câble (BI) par verrouillage de vitesse (IE), puis à travers le trou dans le plateau de plafond (AI). Nourrissez câble à travers (IE) et serrer jusqu'à ce que (AI) est pris en charge sur les quatre câbles uniformément.

4

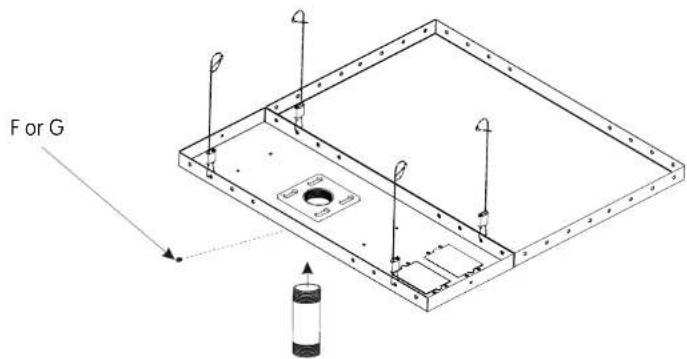

ATTACH COLUMN

EN

Attacher le tuyau et le fixer avec la vis (F or G)

WARRANTY

Nous vous félicitons pour l'achat de ce produit Crimson AV LLC ci-après dénommé ("Fabricant") Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Fabricant est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Fabricant rejette toute responsabilité relativement à quelque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Fabricant réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Fabricant réfute toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Fabricant. Fabricant réfute également toute responsabilité pour quelque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Fabricant par une personne ne travaillant pas pour Fabricant.

Les spécifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

EN

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: MANUFACTURER PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR LOCAL DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
