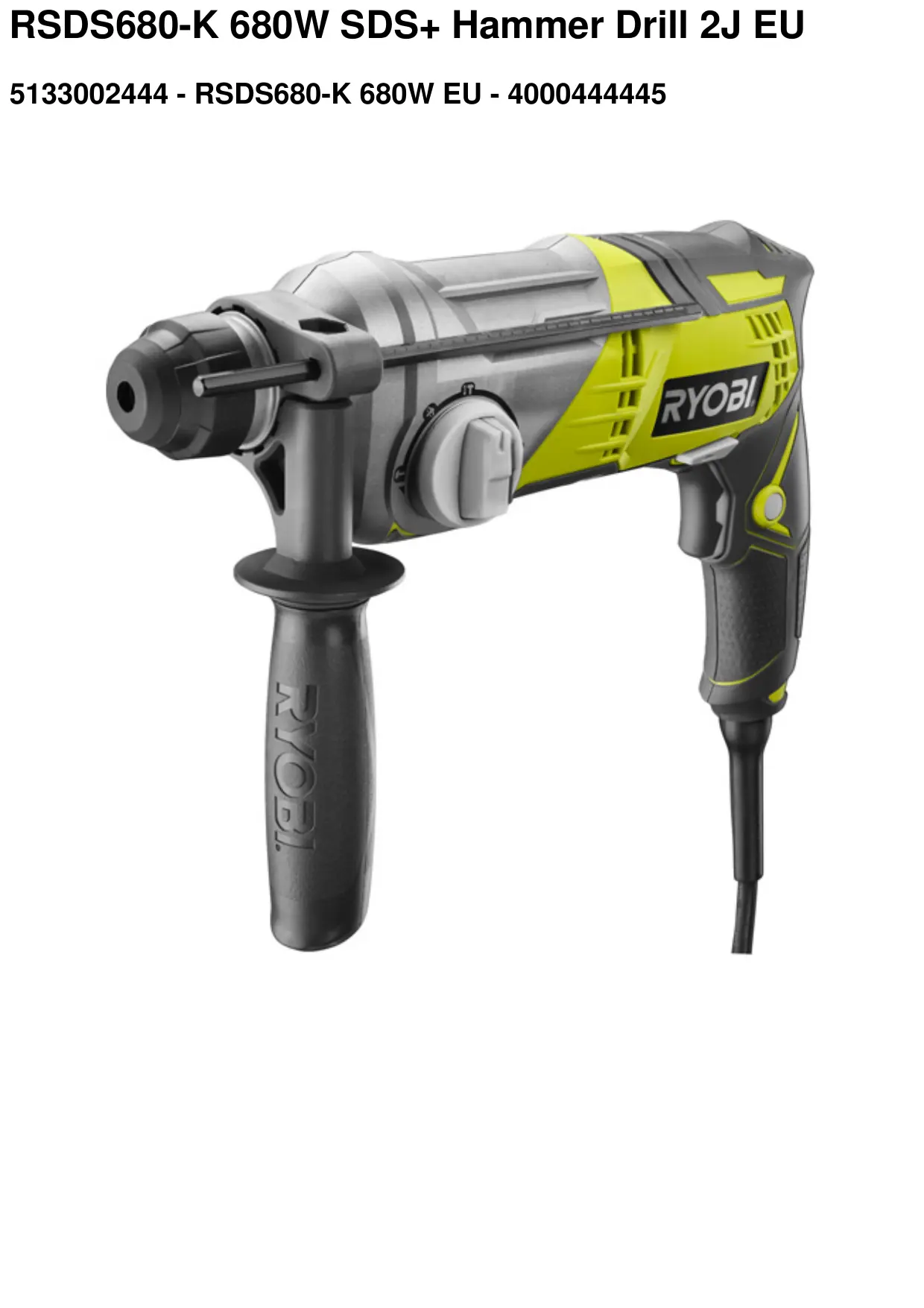

Notice RYOBI RSDS680K - page 1
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
Type de produit Perforateur burineur SDS-plus
Marque RYOBI
Modèle RSDS680K
Alimentation 230 V ~ 50 Hz
Puissance nominale 680 W
Vitesse à vide 0 – 1100 tr/min
Cadence de frappe 0 – 4500 coups/min
Capacité de perçage (béton) 20 mm
Capacité de perçage (acier) 13 mm
Capacité de perçage (bois) 30 mm
Porte-outil SDS-plus
Poids 4,5 kg
Longueur du câble 2 m
Fonctions Perçage avec percussion, perçage sans percussion, burinage, réglage de la profondeur de perçage
Entretien et nettoyage Nettoyer régulièrement les fentes de ventilation avec un pinceau. Remplacer les charbons usés dès qu'ils atteignent la limite d'usure. Vérifier l'état du cordon d'alimentation.
Sécurité Porter des lunettes et un casque anti-bruit. Débrancher l'outil avant tout entretien. Utiliser une prise avec mise à la terre.
Pièces détachées et réparabilité La notice contient une liste détaillée de pièces avec références EAN (ex: carter, poignée, tige de profondeur, induit, etc.). Les pièces sont disponibles auprès de Ryobi.
Informations générales Cet outil est conçu pour le perçage avec percussion dans le béton, la brique et la pierre, ainsi que pour le burinage léger. Utiliser des forets SDS-plus adaptés.

FOIRE AUX QUESTIONS - RSDS680K RYOBI

Comment changer les charbons du perforateur Ryobi RSDS680K ?
Débranchez l'outil. Ouvrez le capot du porte-charbons (repère 0206 Brush Card Assembly). Retirez les anciens charbons et insérez les nouveaux en respectant le sens. Refermez le capot. Il est recommandé de remplacer les deux charbons en même temps.
Quelle est la puissance du RSDS680K ?
Le Ryobi RSDS680K a une puissance nominale de 680 W.
Quel type de porte-outil utilise ce perforateur ?
Il utilise un porte-outil SDS-plus, compatible avec les forets et burins SDS-plus standard.
Comment régler la profondeur de perçage ?
Utilisez la tige de profondeur (repère 0007). Desserrez la vis de blocage sur le carter, ajustez la tige à la profondeur souhaitée, puis resserrez la vis.
Quelle est la capacité de perçage dans le béton ?
La capacité maximale de perçage dans le béton est de 20 mm.
Le RSDS680K peut-il être utilisé en mode burinage ?
Oui, il dispose d'un mode burinage (percussion seule). Pour l'activer, tournez le sélecteur de modes sur la position burin. Le burin peut être orienté à différents angles.
Comment entretenir le Ryobi RSDS680K ?
Nettoyez régulièrement les fentes de ventilation avec un pinceau sec. Vérifiez l'état du cordon d'alimentation. Remplacez les charbons lorsqu'ils sont usés (vers 8-10 mm). Graissez le mécanisme de percussion selon les indications de la notice.
Où trouver les pièces de rechange pour le RSDS680K ?
La notice fournit une liste complète des pièces avec leurs références EAN. Vous pouvez commander ces pièces auprès des revendeurs agréés Ryobi ou en ligne en utilisant les codes indiqués (ex: 4002395162314 pour le carter gauche).
Quel type de foret utiliser avec ce perforateur ?
Utilisez des forets à percussion avec queue SDS-plus. Pour le perçage sans percussion, des forets standards avec adaptateur SDS-plus conviennent.
Comment remplacer le cordon d'alimentation ?
Débranchez l'outil. Retirez le carter (vis repère 0003, 0004, 0005). Débranchez les connecteurs du cordon (repère 0083). Remplacez par un cordon identique (réf. 5131033392). Remontez le carter.

Questions des utilisateurs sur RSDS680K RYOBI

1 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Comment débloquer le bouton de percussion sur un perforateur RYOBI RSDS680K ?
FAQ fréquente - 01/01/2026
Réponse Notice-Facile

Si vous ne parvenez plus à tourner le bouton de percussion de votre perforateur RYOBI RSDS680K, voici plusieurs étapes à suivre pour tenter de résoudre ce problème :

1. Sécurité avant tout

Assurez-vous que l'outil est éteint et débranché de toute source d'alimentation afin d'éviter tout risque d'accident.

2. Nettoyage du bouton

Le bouton peut être bloqué à cause de poussières, de débris ou de résidus accumulés. Utilisez un chiffon sec ou une brosse douce pour nettoyer soigneusement autour du bouton et enlever toute saleté visible.

3. Application d'une légère force

Essayez de tourner doucement le bouton en exerçant une légère pression supplémentaire. Ne forcez pas excessivement pour ne pas endommager le mécanisme.

4. Lubrification

Si le bouton semble grippé, appliquez un lubrifiant adapté aux pièces en plastique, en petite quantité, autour du bouton. Laissez agir quelques minutes puis tentez de tourner à nouveau.

5. Vérification du mécanisme interne

Si malgré ces actions le bouton reste bloqué, il est possible qu'un problème interne empêche son fonctionnement. Dans ce cas, il est recommandé de faire appel à un professionnel qualifié pour une réparation ou un diagnostic approfondi.

En suivant ces conseils, vous devriez pouvoir débloquer le bouton de percussion de votre perforateur RYOBI RSDS680K ou identifier la nécessité d'une intervention technique.

Répondre (soyez le premier)

Téléchargez la notice de votre Outils électriques au format PDF gratuitement ! Retrouvez votre notice RSDS680K - RYOBI et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RSDS680K de la marque RYOBI.

MODE D'EMPLOI RSDS680K RYOBI

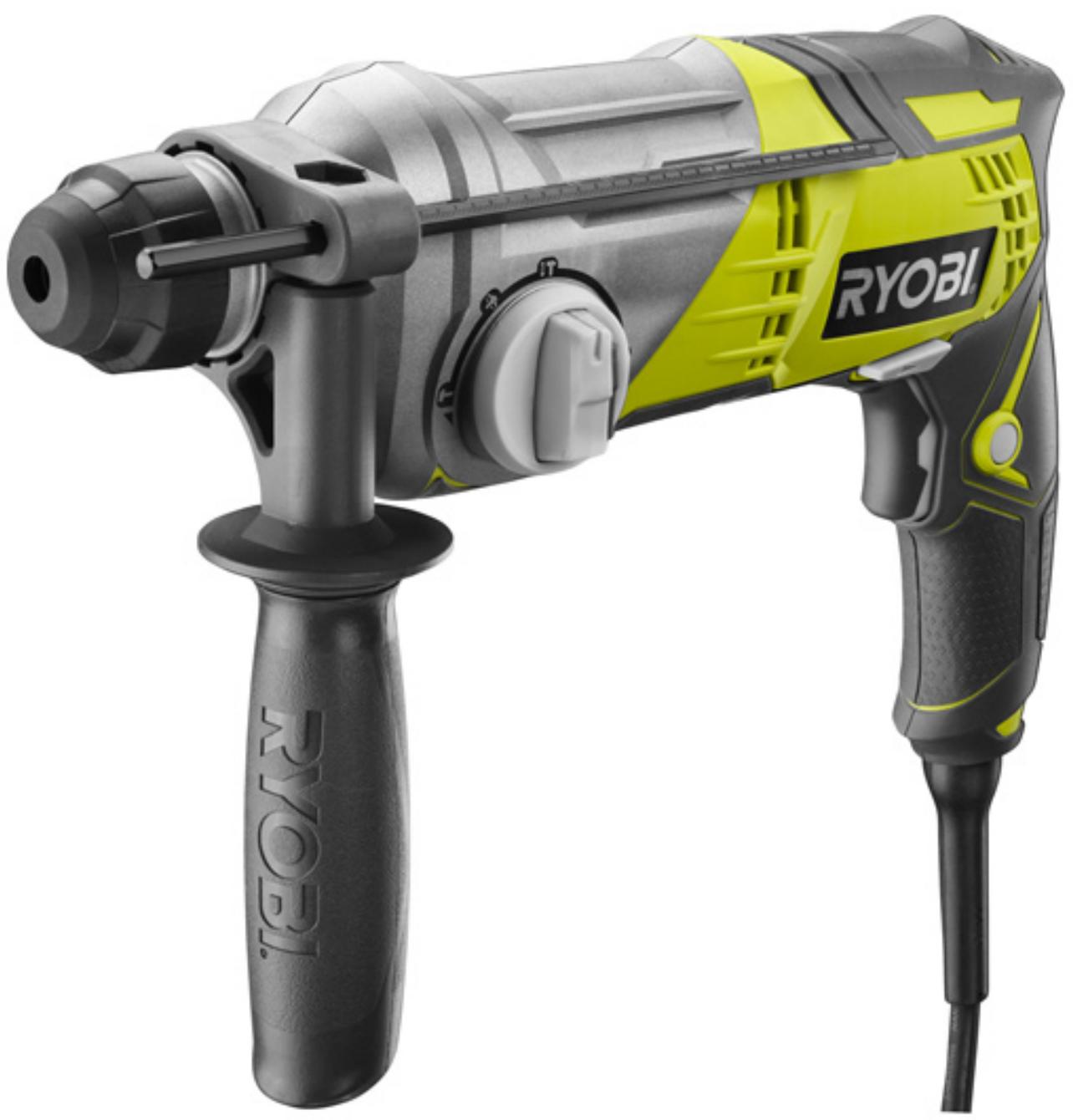

RYOBI RSDS680K - 1

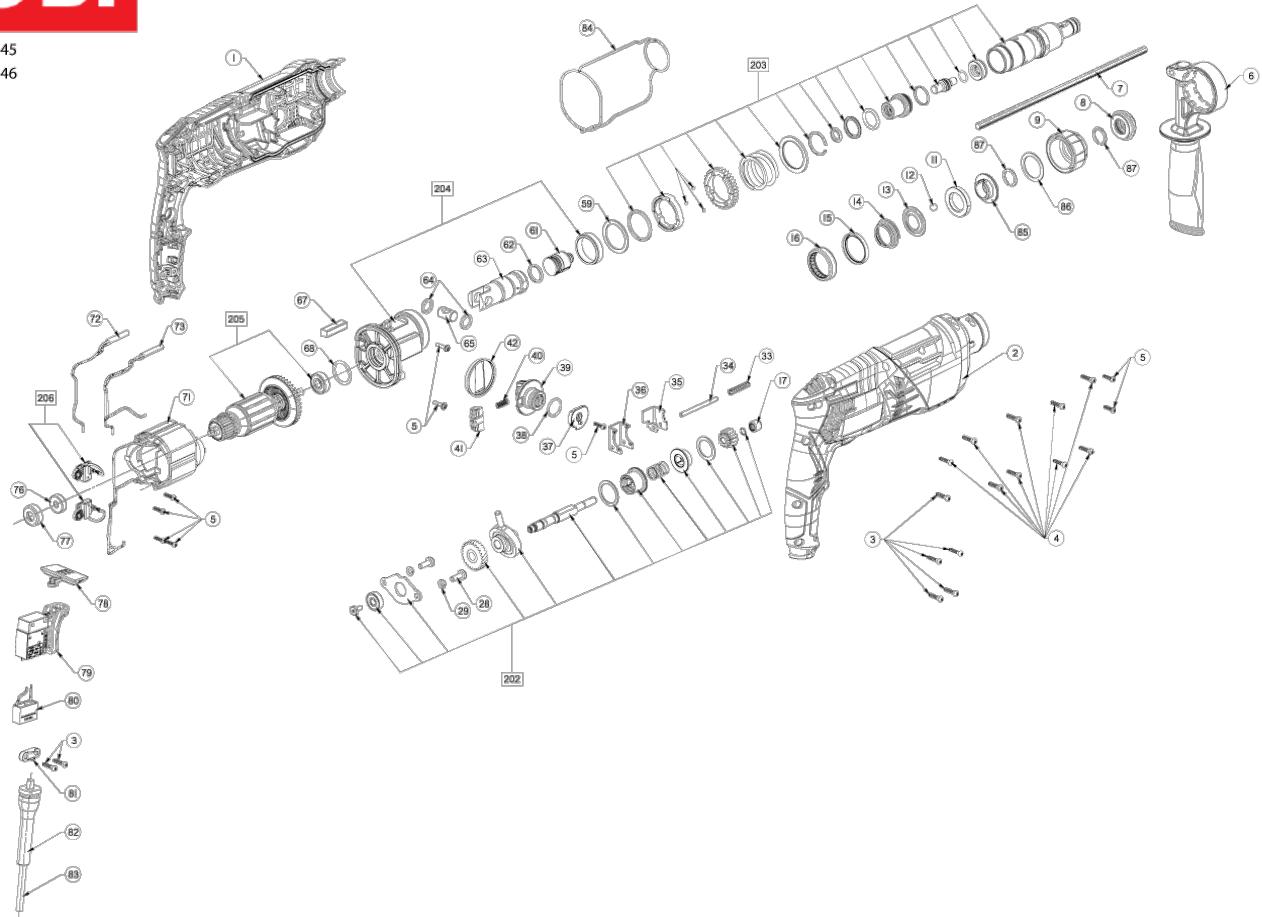

RYOBI RSDS680K - 2

PositionQuantitéDésignationRéférenceEAN
00011CARTER A GAUCHE51310333464002395162314
00021CARTER DROITE51310333474002395162321
00037VIS51310333484002395162338
00049VIS51310333494002395162345
00059VIS51310333504002395162352
00061POIGNEE51310333514002395162369
00071TIGE DE PROFONDEUR51310333524002395162376
00081CAPUCH. EN CAOUTCH.51310333534002395162383
00091DOUILLE DE SERRAGE51310333544002395162390
00111DISQUE51310333554002395163007
00121BILLE51310333564002395163014
00131RONDELLE51310333574002395163021
00141RESSORT51310333584002395163038
00151GARNITUDE51310333594002395163045
00161ROULEMENT51310333604002395163052
00171ROULEMENT51310333614002395163069
00282VIS51310333624002395163076
00292ANNEAU D'ARRET51310333634002395163083
00331RESSORT51310333644002395163090
00341GOUILLE51310333654002395163700
00351PLAQUET.D.CIRC.IMP.51310333664002395163717
00361PLAQUET.D.CIRC.IMP.51310333674002395163724
00371LEVIER51310333684002395163731
00381JOINT THORIQUE51310333694002395163748
00391BOUTON DE REGLAGE51310333704002395163755
00401RESSORT51310333714002395163762
00411BOUTON51310333724002395163779
00421SWITCH COVER51310333734002395163786
00591RONDELLLE51310333744002395163793
00611CORPS DE PERCUSSION51310333754002395164400
00621JOINT THORIQUE51310333764002395164417
00631PISTON51310333774002395164424
00642RONDELLLE51310333784002395164431
00651AXE DE PISTON51310333794002395164448
00671RONDELLLE EN FEUTRE51310333804002395164455
00681BEARING SEAL51310333814002395164462
00711INDUCTEUR51310333824002395164479
00721CABLE51310333834002395164486
00731CABLE51310333844002395164493
00761ROULEMENT51310333854002395161003
00771CAGE A ROULEMENT51310333864002395161010
00781BOUTON51310333874002395161027
00791INTERRUPTEUR51310333884002395161034
00801CONDENSATEUR51310333894002395161041
00811FIXTEC ADAPTATEUR51310333904002395161058
00821GAINDE DE CABLE51310333914002395161065
00831CORDON ALIMENTATION51310333924002395161072
00841PIECE D'ISOLEMENT51310333944002395161096
00851COUSSINET51310333954002395161706
00861RONDELLLE51310333964002395161713
00872ANNEAU51310333974002395161720
02021CORPS DE PERCUSSION51310333984002395161737
02031BROCHE51310333994002395161744
02041PISTON COMPL.51310334004002395161751
02051INDUIT51310334014002395161768
02061BRUSH CARD ASSEMBLY51310334024002395161775
