Type de produit	Kit d'étagère ajustable pour montage en rack
Marque	Tripp Lite
Modèle	SmartRack 4POSTRAILKIT
Compatibilité	Armoires et enceintes à 4 colonnes (trous carrés ou taraudés)
Matériaux	Acier avec revêtement
Contenu du kit	2 étagères, 2 rails de montage, chevilles en plastique, vis et rondelles cuvettes
Nombre d'étagères	2
Dimensions (L x P x H)	Environ 482 x 600-900 x 44 mm (adapté à la profondeur du rack)
Poids du kit	Environ 2 kg
Utilisation	Support d'équipement rackmount jusqu'à 3U
Installation	Montage sur rails avant et arrière avec vis fournies ; chevilles pour maintien temporaire
Sécurité	Ne pas dépasser la capacité de charge ; utiliser des aides pour déplacer les charges lourdes
Entretien	Nettoyer avec un chiffon sec ; vérifier périodiquement le serrage des vis
Garantie	Consulter le manuel ou le site du fabricant

FOIRE AUX QUESTIONS - SmartRack 4POSTRAILKIT Tripp Lite

Quels types de racks sont compatibles avec le SmartRack 4POSTRAILKIT ?

Ce kit est conçu pour les racks à 4 colonnes avec trous carrés ou taraudés. Pour les racks à 2 colonnes, utilisez le modèle 2POSTRMKITWM de Tripp Lite.

Quel équipement puis-je monter avec ce kit ?

Il supporte les équipements rackmount standard jusqu'à 3U de hauteur. Les supports de fixation doivent être inclus avec votre équipement.

Comment installer le kit dans un rack à trous carrés ?

Insérez les chevilles en plastique dans les trous des étagères et placez-les sur les rails ; fixez ensuite les étagères avec les vis et rondelles fournies. Enfin, glissez l'équipement sur les étagères et fixez-le avec les vis de l'utilisateur.

Comment installer le kit dans un rack à trous taraudés ?

Alignez les rails de montage contre les montants et fixez-les avec vis et rondelles. Ensuite, répétez les étapes 3 et 4 de l'installation pour trous carrés pour monter l'équipement.

Quelles vis sont fournies avec le kit ?

Le kit inclut des vis et rondelles cuvettes pour fixer les étagères aux rails. Les vis pour fixer l'équipement aux étagères ne sont pas fournies (à fournir par l'utilisateur).

Est-ce que le kit supporte le poids de mon équipement seul ?

Non, les chevilles en plastique sont temporaires. Utilisez toujours les vis permanentes pour supporter la charge. Le fabricant ne spécifie pas de capacité de charge maximale ; respectez les directives de sécurité.

Puis-je utiliser ce kit pour un montage en hauteur ?

Oui, mais assurez-vous que le rack est stable et utilisez des aides pour soulever l'équipement lourd. Suivez les consignes de sécurité du manuel.

Comment ajuster la profondeur des étagères ?

Les étagères sont réglables en profondeur pour s'adapter aux racks standards. Étirez l'étagère jusqu'à ce que les chevilles s'engagent dans les trous des rails, puis fixez avec les vis.

Que faire si mon équipement a des oreilles de montage différentes ?

Les supports de fixation de l'équipement doivent correspondre aux trous de montage des étagères. Si nécessaire, contactez le fabricant de l'équipement pour des adaptateurs.

Puis-je nettoyer le kit avec des produits chimiques ?

Non, utilisez un chiffon doux et sec. Évitez les solvants ou abrasifs qui pourraient endommager le revêtement.

MODE D'EMPLOI SmartRack 4POSTRAILKIT Tripp Lite

Espanol / Français : 3

Manual del usuario • Guide de l'utilisateur

4POSTRAILKIT

Kit Rackmount d'étagère régiable

1111 W. 35th St., Chicago, IL 60609 USA

ives de sécurité importantes

SAUVEGARDER CES DIRECTIVES

Ce manuel contient les directives et les mises en garde qui doivent être suivies pendant l'installation et l'utilisation du produit décrit dans ce manuel. Le manque de se conformer aux directives peut annuler la garantie et entraîner des dégats matériels ou des blessures corporelles.

Utiliser les etagères et le matériel de support inclus pour monter à votre matériel rackmount dans une armoire à 4 colonnes ou une enceinte d'armoire. Si vous devez installer votre matériel dans une armoire à 2 colonnes, commander le kit Rackmount 2-Colonnés de Tripp Lite (modèle : 2POSTRMKITWM).
- Les directives contenues dans ce manuel sont destinées pour les types commun d'armoire et d'enceinte d'armoire et peuvent ne pas être appropriées pour toutes les applications de montage. Vous doivent déterminer l'aptitude du matériel et des procédures avant le montage. Si le matériel ou les procédures ne sont pas appropriés à votre application, veuillez entraire en contact avec le constructeur de votre armoire ou enceinte d'armoire pour une solution.
- Le matériel Rackmount peut être extrémement lourd-faites attention lors du déplacement ou levage du matériel. Utiliser un ou plusieurs aides au besoin.

Installation d'un bâti à trous carrés

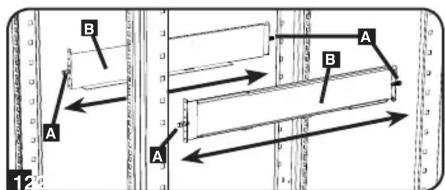

1 Les chevilles en plastique A supporteront temporairement les étagères rackmount vides B pendant que vous installez le matériel de support permanent. Insérer une cheville pres du centre du support de montage avant et arrière de chaque étagère comme montré. (Chaque support de montage avant a 6 trous et chaque support de montage arrière a 3 trous.) Les chevilles s'enclancheront. Àspera avoir installé les chevilles, agrandir chaque étagère pour apparier la profondeur les rails de votre armoire. Les chevilles passeront à travers les trous rectangulaires dans les rails d'armoire pour supporter les étagères. Se réferer aux étiquettes de l'armoire pour confirmer que les étagères sont bien nivelées dans toutes les directions. Remarque: Le rebord de support de chaque étagère doit faire face à l'intérieur.

2 Attacher les étagères B aux rails de support de manière permanente en utilisant les vis et les rondelles cuvettes C incluses.

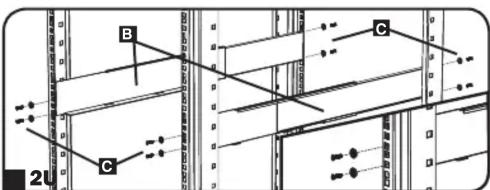

• Pour le montage du matériel 2U, placer 4 vis en tout à l'avant et 4 vis en tout à l'arrête.

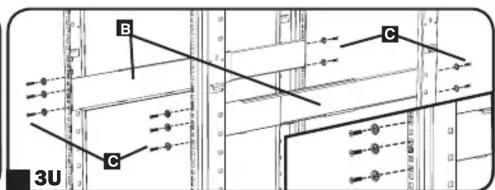

• Pour le montage du matériel 3U, placer 6 vis en tout à l'avant et 4 vis en tout à l'arrête.

Bien serrer toutes les vis avant de continuer.

Avtissement: Ne pas essayer d'instructoristeurlement jusqu'acce que vous ayez insere et bien sere toutes les vis nécessaires. Les chevilles en plastique ne supporteront pas le poids de toute matériel.

3 Attacher les supports de votre matériel aux trous de montage avant du module à l'aide de la ferruure incluse avec votre matériel. Les « oreilles »du support de fixation devraient faire face vers l'avant. (Du matériel peut avoir des supports de fixation intégrés ou préinstallés.)

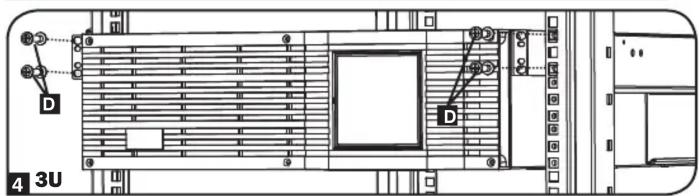

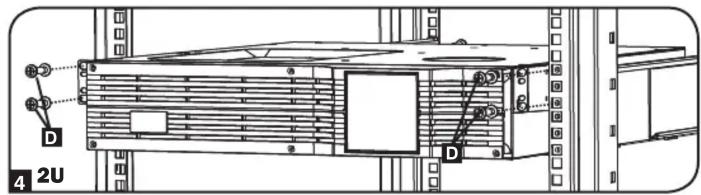

4 Faites appel à un aide (au besoin), pour soulever votre matériel et le glisser sur les étagères. Attacher les supports de fixation du matériel aux rails de support avant avec les vis et les rondelles fournies par l'utilisateur D. Serrer solidement toutes les vis.

Installation d'un bâti à trous taraudés

1 Alignez le rail de montage A le long de la surface interieure des montants du bâti B de façon à ce que les brides aux extrémités du rail doivent enroulées autour des surfaces avant et arrêtre des montants. Alignez le rails de façon à ce que les trous des rails soient vis-à-vis des trous taraudés sur le montant du bâti.
2 Attacher les étagèresA aux rails de support de manière permanente en utilisant les vis et les rondelles cuvettes C incluses.

• Pour le montage du matériel 2U, placer 4 vis en tout à l'avant et 4 vis en tout à l'arrête.
• Pour le montage du matériel 3U, placer 6 vis en tout à l'avant et 4 vis en tout à l'arrête.

Bien serrer toutes les vis avant de continuer.

Avertissement: Ne tentez pas d'instructoriste ou les vis requises.

3 Suivre les étapes (3) et (4) des instructions d'installation d'un bâti à trou carré (ci-dessus) pour le montage sécurisé de votre équipement.

La politique de Tripp Lite est celle d'une amélioration continuaule. Les spécifications peuvent être modifiées sans préavis.
