MODE D'EMPLOI AE 1015.600 Rittal
à la documentation 3
1.3 Symboles utilisés 3
1.4 Autres documents applicables 3
1.5 Renvois à la norme 3
2. Consignes de sécurité 4 – 6
3. Description du co ret 7 – 10
3.1 Utilisation correcte du co ret 7 – 8
3.2 Description fonctionelle et éléments 9
3.3 Composition de la livraison 10
4. Montage et implantation 11 – 17
4.1 Exigences concernant le lieu

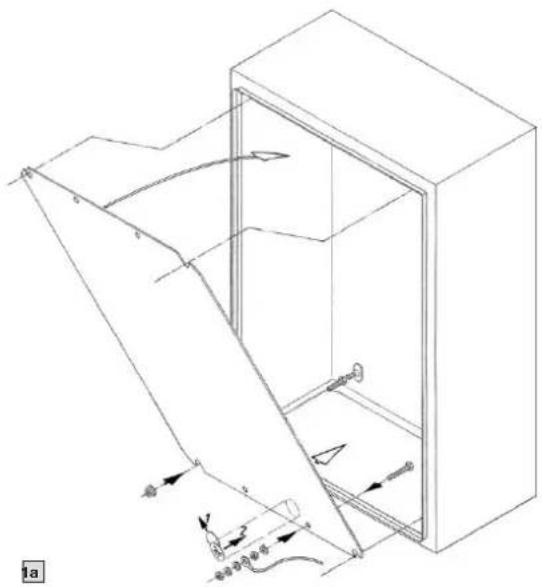

4.2 Démontage / montage de la porte 12
4.3 Remplacement serrure à came 13
4.4 Remplacement tringlerie à crémone 14
4.5 Montage de la plaque de montage 15
4.6 Mise à la terre et équipotentialité 16
7. Mise à la terre et
9. Inspection et entretien 21
11. Caractéristiques techniques /
14. Coordonnées des services
1. Remarques relatives à la documentation
Because the Rittal AE stainless steel compact enclosur e conforms t o many technical regulations, the enclosure is suitable for the widest-range of markets and application areas. A current overview for the product is available at www.rittal.com. La notice de montage s’adresse à toutes les personnes qui possèdent les compé- tences professionnelles correspondantes, pour équiper les co rets électriques avec du matériel électrique, électronique, mécanique ou pneumatique dans le respect des normes, pour les installer ou les monter sur le lieu d’exploitation et pour les raccorder pour leur exploitation. La notice d’utilisation s’adresse au personnel d’exploitation et aux spécialistes formés en conséquence pour la maintenance électrotechnique et mécanique.
La déclar ation de conformité selon la norme EN 62 208 est disponible par téléchargement sur le site Internet de Rittal.
1.2 Conservation des documents
Les consignes de sécurité et la notice jointe font partie du produit. Elles doivent êtr
remises à l’exploitant de l’installation. Celui-ci les conservera de manière à ce qu’elles soient disponibles en cas de besoin.
1.3 Symboles utilisés
Tenir compte des consignes de sécurité et autres dir ectives contenues dans cette notice : Danger ! Risque de blessure grave, voire mortelle. Attention ! Danger éventuel pour le produit et l’environnement.
1.4 Autres documents applicables
La présente notice de montage et d’utilisation pour les co rets qui y sont mentionnés peut être téléchargée sur le site internet www.rittal.fr. Nous déclinons toute responsabilité en cas de dommages imputables à la non-observation des instructions contenues dans ces documents. Veuillez également tenir compte des instructions relatives aux accessoires utilisés.
1.5 Renvois à la norme
Le co ret électrique AE Rittal en acier ino xydable répond à de nombreuses normes techniques qui permettent au co ret d’être homologué pour divers marchés et domaines d’application. Un état actualisé est disponible sur le site internet www.rittal.fr.4 AE Edelstahl Montageanleitung/AE Stainless steel assembly instructions/Notice de montage AE en acier inoxydable
2. Consignes de sécurité
3.1 Utilisation appropriée du co ret
Ces produits Rittal sont des co r ets vides prévus pour recevoir des disjoncteurs basse tension de max. 1000 V AC ou 1500 V DC et des composants de contrôle et de régulation. Pour des applications spécifi ques ou pour une implantation en extérieur, faites vérifi er leur adéquation par Rittal. Les limites de charges indiquées dans la notice de montage doivent être respectées.
3.2 Description fonctionnelle et éléments
Le co ret électrique AE en acier inoxydable est conçu comme co ret mural ou bâti industriel pour recevoir du matériel électrique, élect- ronique, mécanique ou pneumatique et des appareils en milieu industriel. 䡲 1 co ret électrique AE en acier inoxydable avec port e(s), dispositif de verrouillage à panneton double 䡲 1 clé 䡲 1 plaque de montage 䡲 1 sachet d’accessoires (contenu, voir 3.3) 䡲 1 notice de sécurité Vérifi er l’intégralité de la livraison.10 AE Edelstahl Montageanleitung/AE Stainless steel assembly instructions/Notice de montage AE en acier inoxydable Best.-Nr. Model No. Référence
4. Montage et implantation
4.1 Exigences concernant le lieu
d’implantation Avant le montage, il faut veiller à ce que 䡲 la température ambiante du lieu d’implantation ne soit pas supérieure à +80°C. 䡲 la température ambiante du lieu d’implantation ne soit pas inférieure à –20°C. 䡲 l’humidité relative de l’air ne dépasse pas 50% à +40°C (des taux d’humidité supérieurs sont admissibles pour des températures plus basses). Des accords particuliers doivent être signés entre Rittal et l’utilisat eur en cas de conditions d’exploitation particulières. Instructions relatives au montage 䡲 Veuille z respecter les charges maximales admissibles précisées à la page 22. 䡲 Lors du montage des co rets, il faut préser- ver une planéité su sante de la surface de montage. 䡲 Respectez les couples de serrage prescrits. Le non-respect des couples de serrage prescrits dans cette notice peut occasion- ner des dommages à l’installation ou des blessures graves voire mortelles. 䡲 Évitez les ouvertures non nécessaires sur l’armoire électrique. Toute ouverture qui n’est pas soigneusement étanchéifi ée peut réduire l’indice de protection. 䡲 La plaque de montage équipée doit être bloquée pour le transport. 䡲 Une capacité de charge su sante doit être assurée en cas de montage mural. Les remarques de la notice des accessoires utilisés doivent également être respectées12 AE Edelstahl Montageanleitung/AE Stainless steel assembly instructions/Notice de montage AE en acier inoxydable
