Marque	Rittal
Modèle	TP 6721.500
Type de produit	Armoire électrique de distribution
Indice de protection	IP55 (NEMA 12)
Résistance aux chocs	IK08
Matériau	Tôle d'acier
Couleur	RAL 7035 (gris clair)
Porte	Porte pleine avec serrure
Plaque de montage	Plaque de montage incluse
Montage	Mural ou sur socle
Accessoires fournis	Kit de montage, vis M6 et M8, clés
Utilisation	Protection et distribution d'équipements électriques
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Sécurité	Ne pas ouvrir sous tension ; respecter les consignes de montage
Normes	Conforme aux normes EN 62208, IEC
Notice	Disponible en plusieurs langues
Réparabilité	Pièces détachées disponibles (joints, serrures, clés)
Garantie	Garantie constructeur standard
Poids	Variable selon les dimensions (ex. environ 30 kg pour 600x600)
Température de fonctionnement	-25 °C à +55 °C

FOIRE AUX QUESTIONS - TP 6721.500 Rittal

Comment installer l'armoire électrique TP 6721.500 ?

L'armoire doit être montée sur un mur solide ou un socle en suivant scrupuleusement la notice de montage. Utilisez les fixations fournies (vis M8) et respectez les distances de sécurité.

Quel est l'indice de protection de cette armoire ?

L'indice de protection est IP55 (NEMA 12) et IK08 pour la résistance aux chocs, offrant une protection contre la poussière et les projections d'eau.

Peut-on monter l'armoire en extérieur ?

Oui, grâce à l'indice IP55, elle convient pour une utilisation en extérieur à l'abri du ruissellement direct. Évitez toute immersion.

Comment entretenir l'armoire ?

Nettoyez régulièrement la surface avec un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Vérifiez l'état des joints et de la serrure.

Quels sont les accessoires disponibles pour ce modèle ?

Des kits de montage, des plaques de montage supplémentaires, des serrures différentes, des jeux de joints et des clés sont disponibles en pièces détachées.

Quelle est la capacité de charge dynamique ?

La charge dynamique admissible dépend de la largeur de l'armoire. Par exemple, pour une largeur de 600 mm, elle est de 573 N (donnée constructeur). Consultez la notice pour les autres dimensions.

L'armoire est-elle livrée avec une plaque de montage ?

Oui, une plaque de montage est incluse. Des plaques additionnelles peuvent être commandées séparément.

Quels outils sont nécessaires pour le montage ?

Vous aurez besoin d'une clé Torx TX30, d'une clé à douille SW8, et d'un tournevis adapté. Les dimensions exactes sont mentionnées dans la notice.

Puis-je installer un système de climatisation dans cette armoire ?

Oui, Rittal propose des solutions de climatisation compatibles. Percez les passages selon les instructions et installez le système conformément aux normes.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

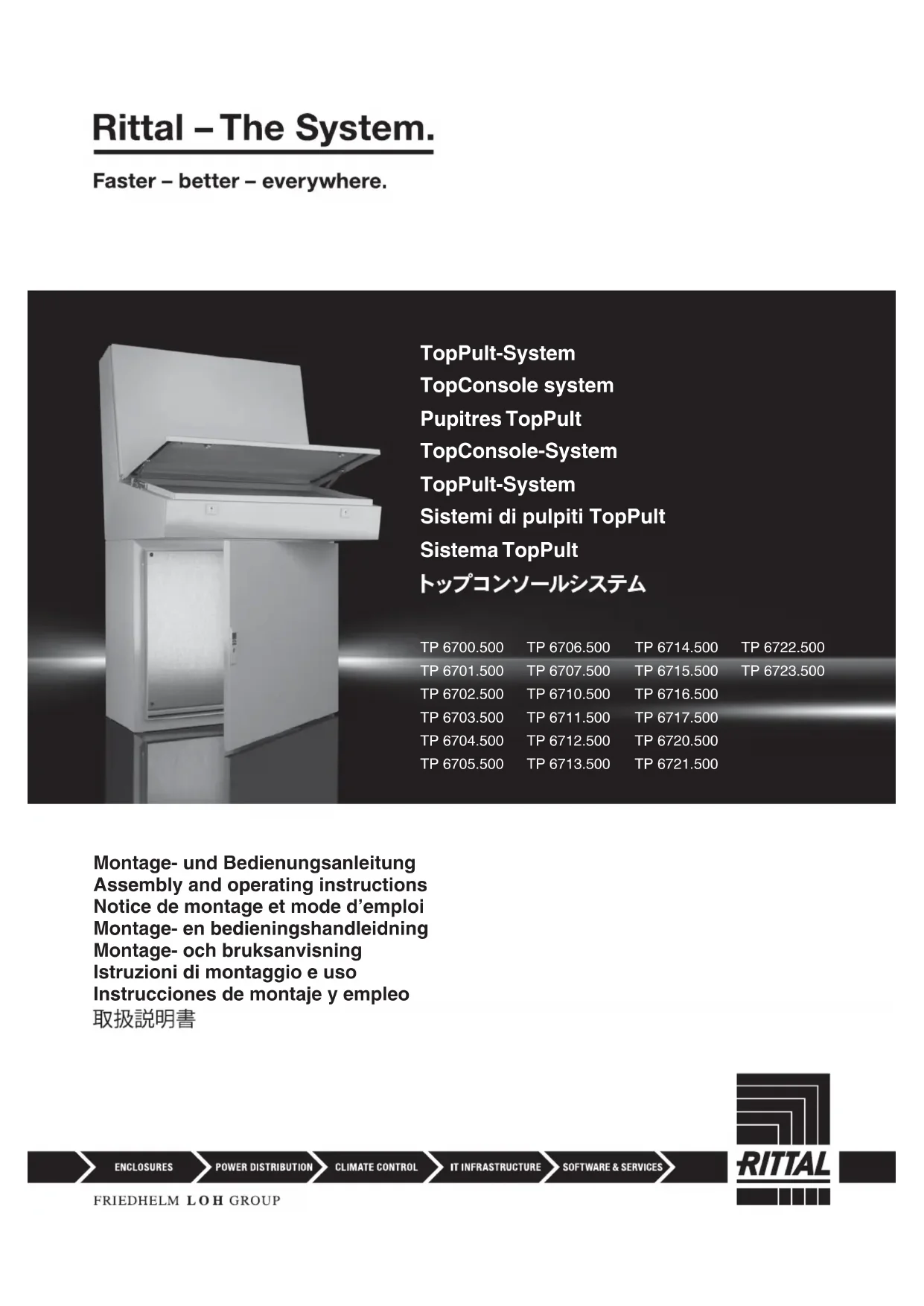

MODE D'EMPLOI TP 6721.500 Rittal

Montage- und Bedienungsanleitung Assembly and operating instructions Notice de montage et mode d'emploi Montage- en bedieningshandleidning Montage- och bruksanvisning Istruzioni di montaggio e uso Instrucciones de montaje y empleo
取极説明書

3455678

910/11212223

12 13

14 15 16 16

17 18 19 20


IP/UL 50 IP 55/Typ	12 (NEMA 12)	IP 55/Typ 12 (NEMA 12) IP 55/Typ		12 (NEMA 12)
IK 08 08 08
				-	-
		-
				-	-
		1		\( x \)	1
	\( {\varnothing 9} - 2 \times {2x} \)

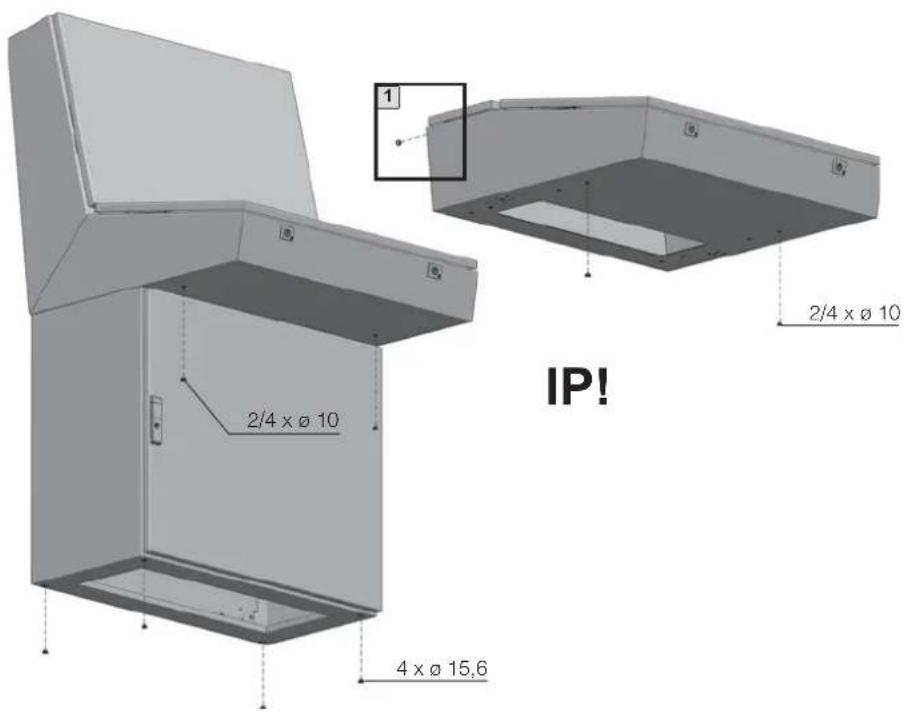

	\( {\varnothing 10} - 2 \times {4x} \)
	\( {\varnothing 15},6\;4 \times - - \)
	\( {\varnothing 6},{14} \times 1 \times 1 \times \)
	\( {\varnothing 8},{22} \times - \)
	A \( {8.13} \times \)	\( 2 \times {2x} \)
	A \( {6.44} \times \)	\( 1 \times 1 \times \)
	A \( {8.43} \times \)	\( 2 \times {2x} \)
	M6 x 12	\( 4 \times 1 \times 1 \times \)
	M8 x 30	\( 1 \times - \)
		\( 6 \times 3 \times 3 \times \)
	M6	\( 4 \times 1 \times 1 \times \)
	M8	\( 4 \times 2 \times 2 \times \)
	M8	\( - 4 \times 8 \times \)
	M8	\( - 8 \times \)		16 x
		-		\( {2x} \)	\( 2 \times \)
		-		\( 1 \times \)	\( 1 \times \)

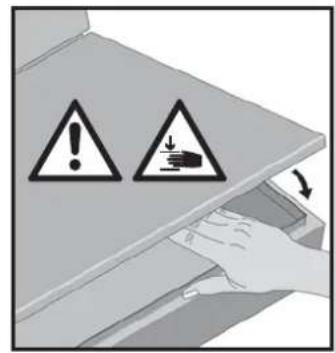

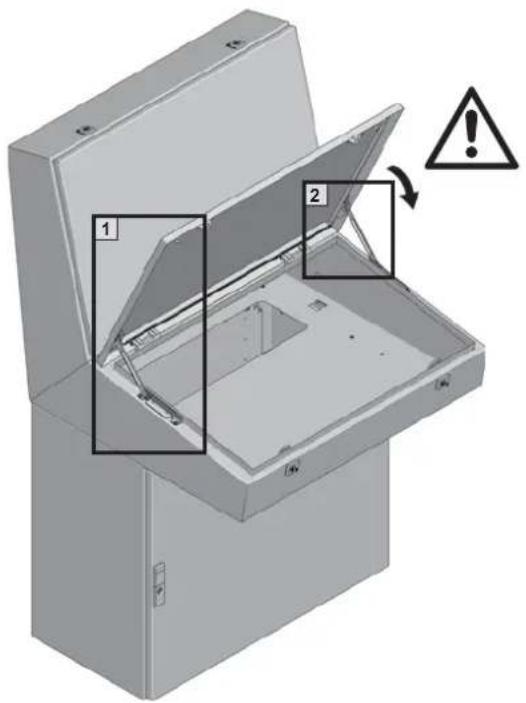

Achtung! Quetschgefahr.

Montage und Betrieb nur gemäß Anleitung.

Attention! Squeezing danger.

Assembly and operating only in accordance with operating manual.

Achtung! Quetschgefahr.

Montage und Betrieb nur gemäß Anleitung.

Attention! Squeezing danger.

Assembly and operating only in accordance with operating manual.

TX30

SW8

7 mm 2460.000

8 mm 2461.000

6.5 mm 2460.650

7 mm 2462.000

8 mm 2463.000

2464.000

Daimler 2465.000

3 mm 2466.000

Fiat 2307.000

TX25

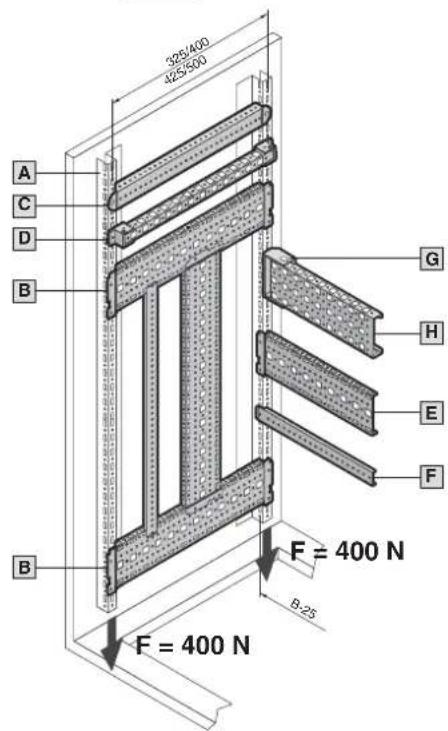

	600/1200 800/1600
	A	8612.050 -
	B	4596.000 4598.000

	700
	600 800 1200 1600
A	5001.050 5001.051 5001.053		5001.054
B	8612.040
C	4309.000

A	5001.050
B	8612.140 8612.150
C	4694.000 4695.000
D	4169.000 4170.000

	600 800 1200 1600
E	8612.060 8612.080 8612.020	-
F	8800.130 4579.000	-
G	8800.330
H	4376.000 4377.000 4378.000	4387.000

	600 800 1200 1600
I	5001.050 5001.051 5001.053	5001.054
J	8612.150
K	4695.000
L	8612.250

TX25

600 1 x TP 6730.330 700 N
800 1 x TP 6730.340 700 N
1200	2 x TP 6730.3101 x TP 6730.340	700 N
1600	1 x TP 6730.3301 x TP 6730.340	700 N

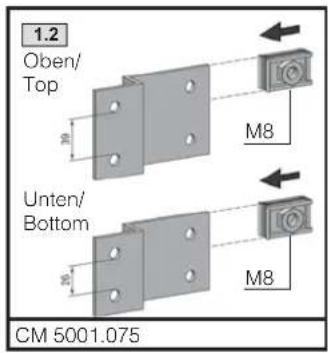

CM 5001.075

Bei dynamischer Belastung During dynamic load

		Best.-Nr. TP
600 573		6731.120
800	773
1200 1173
1600 1573

		1	2	3

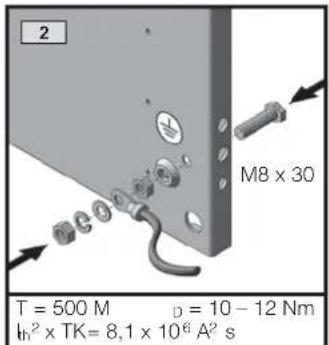

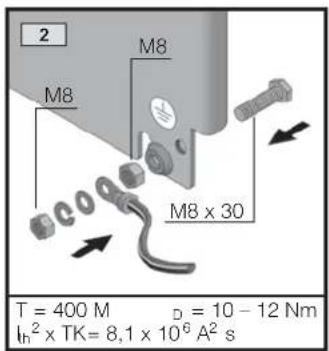

	M8 x 30 1	x
	M6 x 12 1	x
	∅ 8,2 1 x
	∅ 6,1 1 x
	M8 1 x	2 x
	M6 1 x
	A 8,4 1 x	1 x
	A 6,4 1 x
	A 8 1 x	1 x
		1 x 1 x 1	x

	700					400	500
		400	500	400	500
600 120 95 90 115 110 100 115
800 155 115 110 140 135			115 130
1200 220 160 150 200 185			145 160
1600 280 205 190 250 235			175 190
