EnviroSense2 E2MTDO - Capteur environnemental Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur environnemental
Marque	Tripp Lite
Modèle	EnviroSense2 E2MTDO
Fonctions principales	Surveillance de température, humidité ; sortie numérique (contact sec)
Capteurs intégrés	Température, humidité relative
Sortie numérique	Contact sec (normalement ouvert) ; tension max 48 VCC/30 VCA, charge max 400 mA
Connexion hôte	USB Micro-B vers dispositif LX Platform (câble USB-A inclus)
Connecteur de chaîne	USB-A pour liaison jusqu'à 3 modules en guirlande
Bloc de jonction	Inclus pour connexions des contacts secs (5 bornes)
Alimentation	Via USB, 5 VDC (fourni par le dispositif hôte)
Montage	Aimants intégrés pour fixation sur surface métallique
Gestion des câbles	Canaux de guidage et faisceau de rétention pour sécuriser les câbles
Compatibilité	Dispositifs LX Platform : WEBCARDLX, WEBCARDLXMINI, PDU série PDU3XE, etc.
Interface de gestion	PowerAlert® Device Manager
Enregistrement des événements	Historique dans l'interface de gestion lors du dépassement de seuils ou changement d'état
Garantie	2 ans limitée (défauts matériels et de main-d'œuvre)
Normes et certifications	Numéro de série unique pour identification réglementaire
Température de fonctionnement	Non spécifiée dans la notice, mais typique pour équipements de bureau : 0-50°C
Humidité de fonctionnement	Non spécifiée, estimation : 0-95% HR sans condensation

FOIRE AUX QUESTIONS - EnviroSense2 E2MTDO Tripp Lite

Comment installer le capteur EnviroSense2 E2MTDO sur un dispositif LX Platform ?

Connectez le câble USB inclus au port USB-A du dispositif LX Platform et au port Micro-B du module E2. Le module apparaîtra sous le nom SensorXXXX dans PowerAlert Device Manager.

Puis-je connecter plusieurs modules E2 ensemble ?

Oui, jusqu'à trois modules peuvent être connectés en guirlande : branchez le port USB-A du premier module au port Micro-B du second, et ainsi de suite.

Que puis-je faire avec la sortie numérique de l'E2MTDO ?

La sortie numérique est un contact sec normalement ouvert, pouvant commuter jusqu'à 48 VCC/30 VCA et 400 mA. Elle peut piloter une alarme, un relais, etc.

Comment monter l'E2MTDO ?

Utilisez les aimants intégrés pour le fixer sur une surface métallique (baie, armoire). Acheminez les câbles dans les canaux de gestion et sécurisez-les avec une attache.

Quels seuils de température et d'humidité peuvent être configurés ?

Les seuils sont configurables dans l'interface PowerAlert Device Manager du dispositif LX Platform. Lorsque les valeurs dépassent les limites, un événement est enregistré.

L'E2MTDO nécessite-t-il une alimentation externe ?

Non, il est alimenté via le câble USB connecté au dispositif LX Platform. Aucune alimentation supplémentaire n'est requise.

Quelle est la longueur du câble USB fourni ?

La notice ne précise pas la longueur, mais elle est suffisante pour une installation standard. En cas de besoin, vous pouvez utiliser un câble USB-A vers Micro-B standard.

Comment réinitialiser le capteur ?

Il n'y a pas de bouton de réinitialisation. Débranchez et rebranchez le câble USB pour redémarrer le module.

Le capteur est-il compatible avec tous les onduleurs Tripp Lite ?

Non, il est compatible uniquement avec les dispositifs LX Platform (WEBCARDLX, WEBCARDLXMINI, PDU avec interface LX intégrée). Vérifiez la compatibilité avant achat.

Que faire si le capteur n'est pas détecté ?

Vérifiez la connexion USB, assurez-vous que le dispositif hôte est allumé et supporte le module. Redémarrez le dispositif. Si le problème persiste, contactez le support Tripp Lite.

MODE D'EMPLOI EnviroSense2 E2MTDO Tripp Lite

Manuel du propriétaire

Module du capteur environnemental EnviroSense2 (E2)

English 1 • Español 2 • Русский 4

Aperçu

- Trois modèles E2 sont offerts pour surveiller la température, l'humidité, les fermetures de contact ou actionner les fermetures de contact. Pour utilisation avec les dispositifs LX Platform de Tripp Lite.

- Lorsque les valeurs de température ou d'humidité excèdent les limites sélectionnées par l'utilisateur ou lorsque l'état des contacts surveillés change, l'événement est enregistré dans l'historique des événements de l'interface de gestion du dispositif PowerAlert® du dispositif LX Platform.

- Jusqu'à trois modules E2 peuvent être connectés ensemble en guirlande.

Installation

Les modules de capteur E2 sont compatibles avec les dispositifs LX Platform incluant : WEBCARDLX, WEBCARDLXMINI, PDU de série PDU3XE, PDU de série PDU3XE et PDU monophasées avec interfaces à fentes ou intégrées « LX ».

NOM DU MODÈLE TEM PÉRATURE HUMIDITÉ ENTRÉE NUMÉRIQUE CONTACT SEC DE SORTIE
E2MT X
E2MTDO	X			X
E2MTHDI	X	X	X

Connector le module E2 à un dispositif LX Platform :

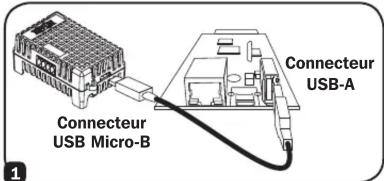

En utilisant le câble USB inclus, brancher le connecteur USB-A dans la prise USB-A du dispositif LX Platform (consulter la documentation du dispositif pour trouver le port approprié). Brancher ensuite le connecteur Micro-B USB du câble dans le port Micro-B USB du module E2.
Remarque : Jusqu'à trois modules E2 peuvent être connectés ensemble en guirlande en connectant le port USB-A du premier module au port Micro-B USB du second, puis en connectant le port USB-A au port Micro-B USB du troisième module.

2 Le module E2 est enregistré sous le nom « SensorXXXX » dans le gestionnaire de périphérique PowerAlert où XXX sont les quatre derniers chiffres du numéro de série du module E2. Pour voir l'E2, cliquer sur Vue d'ensemble, puis sélectionner le module dans le menu déroulant de l'appareil.

Connecteur USB Micro-B Connecteur USB-A

Identification des caractéristiques

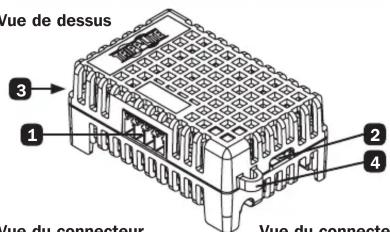

/ue de dessus 3 1 2 4 Vue du connecteur Vue du connecte

Vue du connecteur

USB-A 3 2 USB Micro-B 5

Vue de dessous

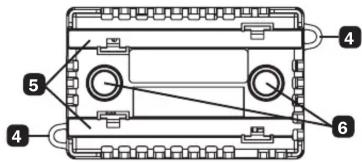

4 5 4 6

1 Connecteur du bloc de jonction (incluse avec tous les modules à l'exception d'E2MT) : Consulter les détails ci-dessous.
2 Connecteur USB Micro-B : Connecte le dispositif LX Platform ou un autre module E2 à la chaîne.
3 Connecteur USB-A : Configure en chaîne à un autre module E2 (configuré en chaîne).
4 Faisceau de rétention : Utiliser une attache de câble (le cas échéant, non inclus) pour sécuriser les connexions des câbles du module E2 ou USB.
5 Canaux de gestion des câbles : Aident à retenir les câbles USB en les acheminant à travers ces canaux.
6 Aimants : Permettre l'installation simple ou le repositionnement sur un bâti métallique ou une autre surface métallique.

Connexion à fermeture de contact

Entrées numériques (E2MTHDI) :

Seules les connexions de contact sec ouvert/fermé sont permises. L'entrée nécessite un contact sec isolé. Tension standard : 5VDC; courant standard : 18mA CC.

Sorties numériques (E2MTDO) :

Tension maximale de part et d'autre des contacts secs : 48 VCC/30 VCA; charge maximale nominale : 400 mA.

Les affectations des broches sont disponibles dans le tableau ci-dessous.

Remarque : L'E2MTDO prend en charge les sorties numériques à la place des entrées.

Les affectations des broches sont les mêmes, avec les sorties à la place des entrées

Tableau des fermetures de contact (Les broches sont numérotées de gauche à droite.)

Numéro de la broche Description Normalement ouvert/fermé
1	Contact 1 Normalement ouvert
2
3	Contact 2 Normalement ouvert
4

Garantie

GARANTIE LIMITÉE

Le vendeur garantit que ce produit, s'il est utilisé selon toutes les directives applicables, est exempt de défauts d'origine de matériel et de main-d'oeuvre pour une période de 2 ans à partir de la date initiale d'achat. Si le produit s'avère défectueux en matériel ou en main-d'oeuvre durant cette période, le vendeur répara ou remplacera le produit à sa discrétion. Vous pouvez obtenir un service selon cette garantie seulement en livrant ou en expédiant le produit (avec les frais d'expédition et de livraison prépayés) à : Tripp Lite, 1111 W. 35th Street, Chicago, IL 60609 USA. Le vendeur paierai les frais d'expédition de retour. Communiquer avec le service à la clientèle de Tripp Lite au +1.773.869.1234 avant d'envoyer un équipement pour réparations.

CETTE GARANTIE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'ACCIDENTS, DE MAUVAIS USAGE, D'ABUS OU DE NÉGLIGENCE. LE VENDEUR NOFFRE AUCUNE GARANTIE EXPlicitE AUTRE QUE LA GARANTIE EXPRESSÉMENT SIGNIFIÈE À LA PRÉSENTE. EXCEPTÉ SELON LES LIMITES DE LA LOI APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE QUALITE MARCHANDE OU DE CONFORMITÉ À UN BESOIN PARTICULIER, SONT LIMITÉES EN DURÉE À LA PÉRIODE DE GARANTIE ÉNONCÉE CI DESSUS ET CETTE GARANTIE EXCLUE EXPLICITÉMENT TOURS LES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS. Certains états ne permettent pas la limitation de la durée d'une garantie implicite et certains états ne permettent pas la limitation ou l'exclusion de dommages accessoires ou consécutifs, en conséquence, les limitations et les exclusions ci dessus pourraient ne pas s'appliquer à vous. Cette garantie vous donne des droits légaux spécifiques et vous pourriez avoir d'autres droits selon les juridictions.

MISE EN GARDE : L'utilisateur devra prendre soin de déterminer avant de l'utiliser si cet appareil convient, est adéquat et sûr pour l'usage prévu. Puisque les applications individuelles sont sujettes à de grandes variations, le fabricant ne fait aucune représentation ni n'offre de garantie quand à l'applicabilité et à la conformité de ces appareils pour une application particulière.

Numéros d'identification de conformité aux règlements : À des fins de certification et d'identification de conformité aux règlements, votre produit Tripp Lite a reçu un numéro de série unique. Ce numéro se retrouve sur la plaque signalétique du produit, avec les inscriptions et informations d'approbation requises. Lors d'une demande d'information de conformité pour ce produit, utilisez toujours le numéro de série. Il ne doit pas être confondu avec le nom de la marque ou le numéro de modèle du produit.

Il est déconseillé d'utiliser cet équipement dans des applications médicales où une panne de cet équipement pourrait normalement provoquer la panne de l'équipement de survie ou altérer notablement sa sécurité ou son efficacité.

Tripp Lite mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les produits réels peuvent différer légèrement des photos et des illustrations.

Droits d'auteur © 2019 Tripp Lite. Tous droits réservés.
