Phantom P126DVC - Caisson de basses BOSS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses (subwoofer) pour autoradio
Marque	Boss
Modèle	Phantom P126DVC
Diamètre du cône	12 pouces (305 mm)
Profondeur de montage	6-13/16 pouces (173 mm)
Puissance admissible RMS	1150 watts
Puissance de crête	2300 watts
Impédance	Double 4 ohms (bobine double)
Réponse en fréquence	25 Hz - 2 kHz
Sensibilité	96 dB (1 watt / 1 mètre)
Matériau du cône	Poly injection noir métallisé
Matériau de la suspension	Caoutchouc butyle
Bobine mobile	Double 2,5 pouces (64 mm) en Kapton haute température
Volume d'enceinte recommandé (scellé)	0,8 pied cube (22,7 litres) interne
Volume d'enceinte recommandé (accordé)	1,2 pied cube (34 litres) interne, accord à 38 Hz
Diamètre et longueur de l'évent (accordé)	3 pouces (76 mm) de diamètre, 6 pouces (152 mm) de longueur
Matériau d'enceinte recommandé	MDF de 3/4 pouce d'épaisseur, étanche à l'air
Type de bobine	Double bobine (DVC)
Utilisation prévue	Caisson de basses pour système audio automobile
Entretien	Nettoyer avec un chiffon doux et sec; éviter l'humidité et les chocs

FOIRE AUX QUESTIONS - Phantom P126DVC BOSS

Comment câbler un subwoofer à double bobine (DVC) de 4 ohms ?

Pour une impédance totale de 2 ohms, connectez les deux bobines en parallèle (borne positive d'une bobine à la borne positive de l'ampli, négative à négative, et les deux bobines reliées entre elles). Pour 8 ohms, connectez en série (positive d'une bobine à l'ampli, négative de cette bobine à la positive de l'autre bobine, négative de l'autre à l'ampli). Vérifiez les spécifications de votre ampli.

Quel volume d'enceinte est recommandé pour ce subwoofer ?

BOSS recommande un volume interne de 0,8 pied cube (22,7 L) pour une enceinte scellée et de 1,2 pied cube (34 L) pour une enceinte accordée avec un évent de 3 pouces de diamètre et 6 pouces de longueur, accordé à 38 Hz.

Puis-je utiliser ce subwoofer dans une enceinte portée (bass-reflex) ?

Oui, BOSS fournit les spécifications pour une enceinte portée : volume interne de 1,2 pi³, évent de 3 pouces de diamètre et 6 pouces de longueur, accordé à 38 Hz. Assurez-vous que l'enceinte est étanche à l'air et construite en MDF de 3/4 pouce.

Quelle est la puissance RMS et la puissance de crête de ce subwoofer ?

La puissance RMS est de 1150 watts et la puissance de crête de 2300 watts. Assurez-vous que votre ampli délivre une puissance adaptée pour éviter d'endommager le haut-parleur.

Comment calculer le volume interne d'une enceinte ?

Mesurez les dimensions extérieures (H x L x P), soustrayez deux fois l'épaisseur du bois (par exemple 1,5 pouce pour du 3/4 pouce), multipliez les dimensions intérieures, puis convertissez en pieds cubes en divisant par 1728. La notice fournit un exemple détaillé.

Quelle est la sensibilité de ce subwoofer ?

La sensibilité est de 96 dB (1 watt à 1 mètre), ce qui est relativement élevé et signifie qu'il produit un bon niveau sonore avec peu de puissance.

Quel matériau est utilisé pour le cône et la suspension ?

Le cône est en poly injection noir métallisé et la suspension (surround) est en caoutchouc butyle, offrant durabilité et bon amortissement.

Le subwoofer nécessite-t-il une période de rodage ?

Il est conseillé de faire fonctionner le subwoofer à faible volume pendant les premières heures (environ 20-30 heures) pour assouplir la suspension et améliorer les performances à long terme. Évitez les fortes puissances immédiatement.

Puis-je installer ce subwoofer dans une enceinte scellée sans évent ?

Oui, le volume recommandé pour une enceinte scellée est de 0,8 pied cube interne. Assurez-vous que l'enceinte est parfaitement étanche pour de meilleures performances.

Que faire si le subwoofer ne produit aucun son ?

Vérifiez d'abord les connexions : assurez-vous que les fils ne sont pas inversés et que l'impédance totale est compatible avec votre ampli. Testez avec une autre source ou un autre ampli. Si le problème persiste, contactez le support technique BOSS.

MODE D'EMPLOI Phantom P126DVC BOSS

P126DVC

12-INCH DUAL VOICE COIL

SUBWOOFER

04.2012

91

tech support: www.bossaudio.com/support

BOSS Audio Systems 3451 Lunar Court • Oxnard, CA 93030 www.bossaudio.com 800.999.1236

PHANTOM

SERIES

BOSS

AUDIO SYSTEMS

Product Specifications

Speaker Impedance

Free Air Resonance

table 2ohms 8ohms

Total Q Driver @ FS including all resistances

(Fs) 30 30

Q of the Driver @ FS including non electrical resistance only

(Qms) 3.53 4.904

Q of the Driver @ FS including electrical resistance only

(Qes) 0.471 0.605

The Driver's compliance expressed as an equivalent

(Vas) 1.87 2.14

Volume of all (cubic Ft.)

The Driver's linear displacement (inches)

(Xmax) 0.315 0.315

The DC resistance of the driver's single voice coil(ohm)

(Re) 1.8 7.2

Thermal Power rating of Driver (R.M.S./Peak)

(Pe) 1150W/2300W 1150W/2300W

The Driver's sensitivity (dB)

(Sens) 96 96

Calculating Enclosures

It is difficult to give exact box dimensions that are universal for all cars and trucks.

It is for this reason that you must be able to calculate the sp available in order to achieve the proper air volume required.

It is recommended to build your enclosure from 3/4'' thick MDF (medium density fiberboard).

Make sure the enclosure is sealed air tight.

Calculating External Volume

1) To calculate box volume, measure the outside Width x Height x Depth of the enclosure. Example 12'' × 14'' × 9'' = 1512'

2) Next you must convert cubic inches into cubic feet. To do this, you must divide the cubic inch total by 1728^* . Example 1512 - 1728 = .875 Cubic feet

Calculating Internal Volume

1) To calculate the internal (net) volume of the above box you must first multiply the thickness of the wood you are using by Two (2) Example: 3 / 4^ × 2 = 1.5

2) Next Subtract 1.5 from each of the outside measurements of the box.

Width 12-1.5=10.5 Height 14-1.5=12.5 Depth 9-1.5=7.5

3) Multiply the new totals (H x W x D) Example : 10.5 x 12.5 x 7.5 = 984.375

4) Next you must convert cubic inches into cubic feet. To do this, you must divide the cubic inch total by 1728" Example 984.375 - 1728 = 5696 Cubic feet

2 ohms
8 ohms

12” (305mm) Subwoofer

(1150 Watts RMS Sealed Enclosure)

12" (305mm) BLACK METALLIC POLY INJECTION CONE
BUTYL RUBBER SURROUND
■ DUAL 2.5" (64mm) HIGH TEMPERATURE KAPTON VOICE COIL
2300 WATTS PEAK/1150 WATTS RMS
FREQUENCY RESPONSE: 25Hz-2KHz
SENSITIVITY: 96dB (1 WATT/1 METER)
■ IMPEDANCE: DUAL 4 OHMS
■ MOUNTING DEPTH: 6-13/16" (173mm)

Recommended Enclosures

Please note : Our recommended box volumes are given for internal air requirements.

Frequency

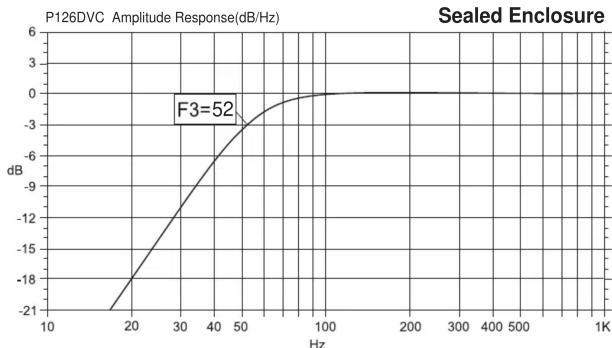

Sealed Enclosure

Box Volume : 0.8 Cu Ft

Box is given as internal air volume including driver displacement

Frequency

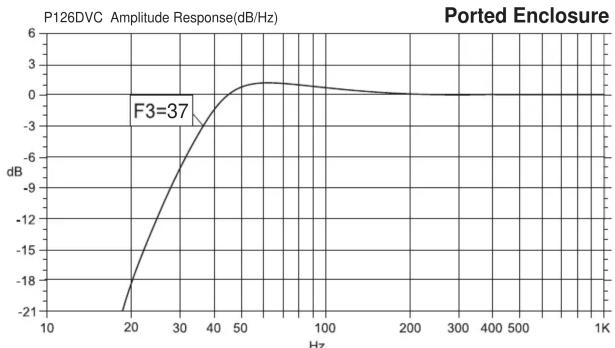

Ported Enclosure

Box Volume : 1.2 Cu Ft

Box is given as internal air volume including driver displacement

Port Frequency : 38 Hz

Port Diameter : 3 Inches

Port Length : 6 Inches
