UB 18DJL - Lampe de poche HITACHI - Notice d'utilisation et mode d'emploi gratuit

Marque	Hitachi
Modèle	UB 18DJL
Type de produit	Lampe de chantier et projecteur LED
Puissance LED	Projecteur : 3 W, Lampe : 6 W (12 LED de 0,5 W)
Nombre de LED	1 (projecteur) + 12 (lampe)
Dimensions (sans batterie)	78 mm (L) × 205 mm (l) × 108 mm (H)
Poids (sans batterie)	0,3 kg
Tension de batterie compatible	18 V ou 14,4 V
Batteries compatibles	BSL1850, BSL1840, BSL1825, BSL1450, BSL1440, BSL1425
Modes d'éclairage	Projecteur, Lampe (fort, moyen, faible)
Autonomie (avec BSL1850)	Projecteur : 43 h, Lampe fort : 16 h, moyen : 30 h, faible : 51 h
Orientation réglable	Oui, manuellement (180°)
Fixation	Crochet pour tuyau (jusqu'à 50 mm) et crochet pour sangle
Protection de batterie	Arrêt automatique en cas de décharge profonde
Température d'utilisation	Jusqu'à 50 °C (éviter exposition solaire)
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Sécurité	Ne pas regarder directement la LED, ne pas couvrir pendant l'utilisation

FOIRE AUX QUESTIONS - UB 18DJL HITACHI

Comment allumer la lampe UB 18DJL ?

Appuyez sur l'interrupteur pour allumer la lampe. Chaque pression change le mode dans l'ordre : Projecteur, Lampe fort, Lampe moyen, Lampe faible, puis éteint.

Comment changer le mode d'éclairage ?

Appuyez simplement sur l'interrupteur. La lampe passe séquentiellement par les modes : Projecteur, Lampe de chantier (fort), Lampe de chantier (moyen), Lampe de chantier (faible), puis s'éteint.

Comment installer la batterie ?

Insérez la batterie dans le sens A jusqu'à ce qu'elle s'enclenche avec un clic. Pour la retirer, maintenez le verrou enfoncé et tirez dans le sens B. Veillez à ce que la batterie soit compatible (18 V ou 14,4 V, modèles BSL).

Quelles batteries sont compatibles avec l'UB 18DJL ?

Les batteries compatibles sont les BSL1850, BSL1840, BSL1825 (18 V) et BSL1450, BSL1440, BSL1425 (14,4 V).

Quelle est l'autonomie de la lampe ?

Avec une batterie BSL1850, l'autonomie est d'environ 43 h en mode projecteur, 16 h en mode fort, 30 h en mode moyen et 51 h en mode faible. Les durées varient selon la batterie utilisée.

Comment orienter la lumière ?

Tournez manuellement la partie du projecteur pour orienter le faisceau dans la direction souhaitée. La lampe permet un réglage jusqu'à 180°.

Puis-je utiliser la lampe sous la pluie ?

La notice ne spécifie pas d'indice de protection. Évitez une exposition à l'eau ou à l'humidité. Utilisez la lampe dans un environnement sec pour éviter tout risque de dysfonctionnement.

La lampe chauffe-t-elle pendant l'utilisation ?

Oui, le couvercle des voyants LED devient très chaud pendant et après l'utilisation. Évitez de le toucher pour ne pas vous brûler.

Que faire si la lampe ne s'allume pas ?

Vérifiez d'abord que la batterie est chargée et correctement insérée. Si la batterie est déchargée, la fonction de protection éteint automatiquement la lampe. Rechargez la batterie ou remplacez-la par une batterie chargée.

Comment nettoyer la lampe UB 18DJL ?

Nettoyez l'appareil avec un chiffon sec. N'utilisez pas de solvants, de diluants ou de produits chimiques agressifs qui pourraient endommager le boîtier.

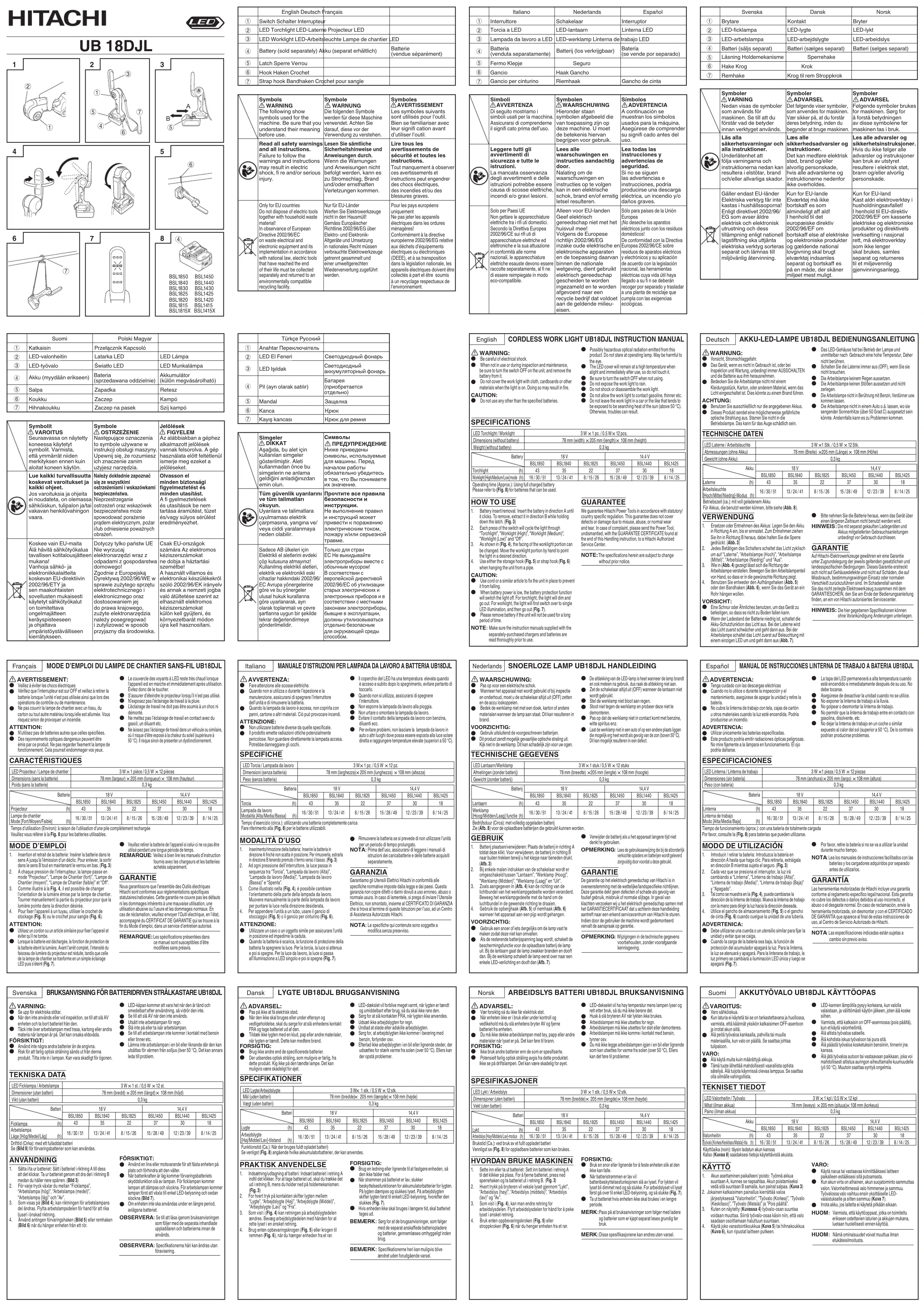

MODE D'EMPLOI UB 18DJL HITACHI

- Veillez à éviter les chocs électriques - Verifiez que l'interrupoleur est sur OFF et veillez à retirer la

batterie lorsque l'unité n'est pas utilisée ainsi que lors des

opérations de contrôle ou de maintenance. - Ne nes couvrir la lampe de chantier avec un tissu du

- Ne pas être la temps du channel avec un voud, au carton ou tout autre matériau lorsqu'elle est allumée. Vous

risquez sinon de provoquer un incendie.

ATTENTION: • Utilisez pas d

- Des rayonnements optiques dangereux peuvent être

émis par ce produit. Ne pas regarder fixement la lampe de

CARACTÉRISTIQUES

LED Proiecteur / Lampe de chantier		3 W × 1 pièce / 0,5 W × 12 pièces
Dimensions (sans la batterie)		78 mm (largeur) × 205 mm (longueur) × 108 mm (hauteur)
Poids (sans la batterie)		0,3 kg
	Batterie	18 V			14,4 V
		BSL1850	BSL1840	BSL1825	BSL1450	BSL1440	BSL1425
Projecteur	(h)	43	35	22	37	30	18
Lampe de chantier Mode [Fort/Moyen/Fable]	(h)	16/30/51	13/24/41	8/15/26	15/28/49	12/23/39	8/14/25

Temps d'utilisation (Environ); à raison de l'utilisation d'une pile complètement rechargée

Veuillez vous reterer à la Fig. 8 pour les battenes utilisables.

MODE D'EMPLOI

1. Insertion et retrait de la batterie: Insérer la batterie dans le

sens A jusqu'à l'émission d'un déctic. Pour enlever, la s'ouir dans le sens B tout en maintenant le venrou en bas. (Fig. 3)

1. À chaque pression de l'interrupteur, la lampe passe en

mode "Projecteur", "Lampe de Chantier (fort)", "Lampe de Chantier (mayon)", "Lampe de Chantier (table)" et "Off"

1. Comme illustré à la Fig. 4, il est possible de changer

l'orientation de la lumière émise par la lampe de chantier. Touvrer manuallement la partie du projecteur pour que la

Toumier mandellement la partie ou projeteur pour que la lumière pointe dans la direction désirée.

1. Pour fixer l'appareil à un tuyau, utiliser le crochet de storkono (Fig. 5) qui le crochet pour crope (Fig. 6).

stockage (Fig. 3) ou le crochet pour sangle (Fig. 6). ATTENTION:

ATTENTION.

Utilisez un corbon ou un article similaire pour fixer l'appareil et éviter qu'il ne tombe.

Lorsque la batterie est déchargée, la fonction de protection de

la barène était la lumière. Alam l'arrêt compler, timensire du faisceau de lumière du projecteur est réduite, tandis que celle

de la lampe de chantier se transforme en un simple éclairage LED qui cètrient (Fig. 7).

LED puls s elami (Fig. 7).

Le couvercle des voyants à LED reste très chaud lorsque l'appareil ont en mettre et immédiatement ancir utilisation

l'appareil est en marché et immédiatement, après utilisation Évitez donc de le toucher.

S'assurer d'éteindre le projecteur lorsqu'il n'est pas utilisé.

- N'exposez pas reclarage de travail à la profie. - L'éclairage de travail ne doit pas être soumis à un choc ni

- Démonté.

- Ne mettez pas l'éclairage de travail en contact avec du casnil, un diluant etc.

- Na laissez pas l'éclairage de travail dans un véhicule ou similaire

où il risque d'être exposé à la chaleur du soleil (supérieure à 50 °C). Il risque sinon de présenter un dysfonctionnement.
