Mojo Pro MJP1044 - Caisson de basses Memphis Audio - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses passif
Marque	Memphis Audio
Modèle	Mojo Pro MJP1044
Diamètre du haut-parleur	10 pouces (25,4 cm)
Type de bobine	Double bobine mobile (DVC)
Impédance	8 ohms en série / 2 ohms en parallèle
Puissance RMS	750 watts
Puissance crête	1500 watts
Sensibilité	83,77 dB
Fréquence de résonance (Fs)	39,3 Hz
Xmax linéaire	13 mm (0,51 po)
Diamètre de la bobine mobile	63,5 mm (2,5 po)
Poids de l'aimant	3,4 kg (120 oz)
Diamètre de l'aimant	170 mm (6,69 po)
Profondeur de montage	145 mm (5,72 po)
Diamètre de découpe	240 mm (9,45 po)
Diamètre extérieur du cadre	285 mm (11,23 po)
Volume d'air de suspension (Vas)	14,7 L (0,52 pi³)
Masse mobile (Mms)	205,65 g
Surface effective du piston (Sd)	359,68 cm²
Force du moteur (BL)	11,37 N/A
Volume d'enceinte scellé (1 sub)	21,2 L (0,75 pi³)
Volume d'enceinte éventé (1 sub)	45,3 L (1,6 pi³) avec port 102 x 76 x 508 mm, accord 37 Hz
Entretien et nettoyage	Nettoyer avec un chiffon sec. Éviter l'humidité.
Sécurité	Ne pas dépasser la puissance RMS. Installer dans un endroit ventilé.
Pièces détachées et réparabilité	Contacter le service client Memphis Audio.

FOIRE AUX QUESTIONS - Mojo Pro MJP1044 Memphis Audio

Quelle puissance d'amplificateur recommandez-vous pour ce caisson ?

Pour le Mojo Pro MJP1044, utilisez un amplificateur délivrant entre 750W RMS et 1500W crête sous l'impédance appropriée (2 ohms en parallèle ou 8 ohms en série).

Comment brancher le caisson en série ou en parallèle ?

Le caisson possède deux bobines de 4 ohms chacune. En série, l'impédance totale est de 8 ohms. En parallèle, elle est de 2 ohms. Consultez le schéma de câblage fourni.

Quel type d'enceinte dois-je utiliser ?

Memphis Audio recommande une enceinte scellée de 21,2 L (0,75 pi³) ou une enceinte éventée de 45,3 L (1,6 pi³) avec un port accordé à 37 Hz pour des performances optimales.

Quelle est la fréquence d'accord recommandée pour l'évent ?

La fréquence d'accord recommandée est de 37 Hz. Utilisez un port de dimensions 102 x 76 x 508 mm pour une enceinte simple éventée.

Comment régler le filtre passe-bas ?

Réglez le filtre passe-bas de l'amplificateur entre 80 Hz et 100 Hz pour éviter les fréquences trop élevées et protéger le caisson. Ajustez selon vos préférences.

Quels câbles utiliser pour le branchement ?

Utilisez des câbles de haut-parleur de section au moins 2,5 mm² (AWG 12) pour minimiser les pertes. Assurez-vous que les connexions sont solides et isolées.

Comment installer le caisson dans une voiture ?

Fixez solidement l'enceinte dans le coffre. Orientez le caisson de manière à ce que le cône ne soit pas obstrué. Évitez les espaces non ventilés. Respectez la profondeur de montage de 145 mm.

Que faire si le caisson ne produit aucun son ?

Vérifiez d'abord les connexions de câbles et l'alimentation de l'amplificateur. Testez avec une source connue. Assurez-vous que l'impédance totale correspond à celle supportée par l'ampli. Si le problème persiste, contactez le support Memphis Audio.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez jamais de produits liquides ou abrasifs qui pourraient endommager la suspension ou le cône.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées sont disponibles auprès du service client Memphis Audio. Consultez le site officiel ou contactez votre revendeur agréé pour commander une bobine, un cône ou un aimant.

MODE D'EMPLOI Mojo Pro MJP1044 Memphis Audio

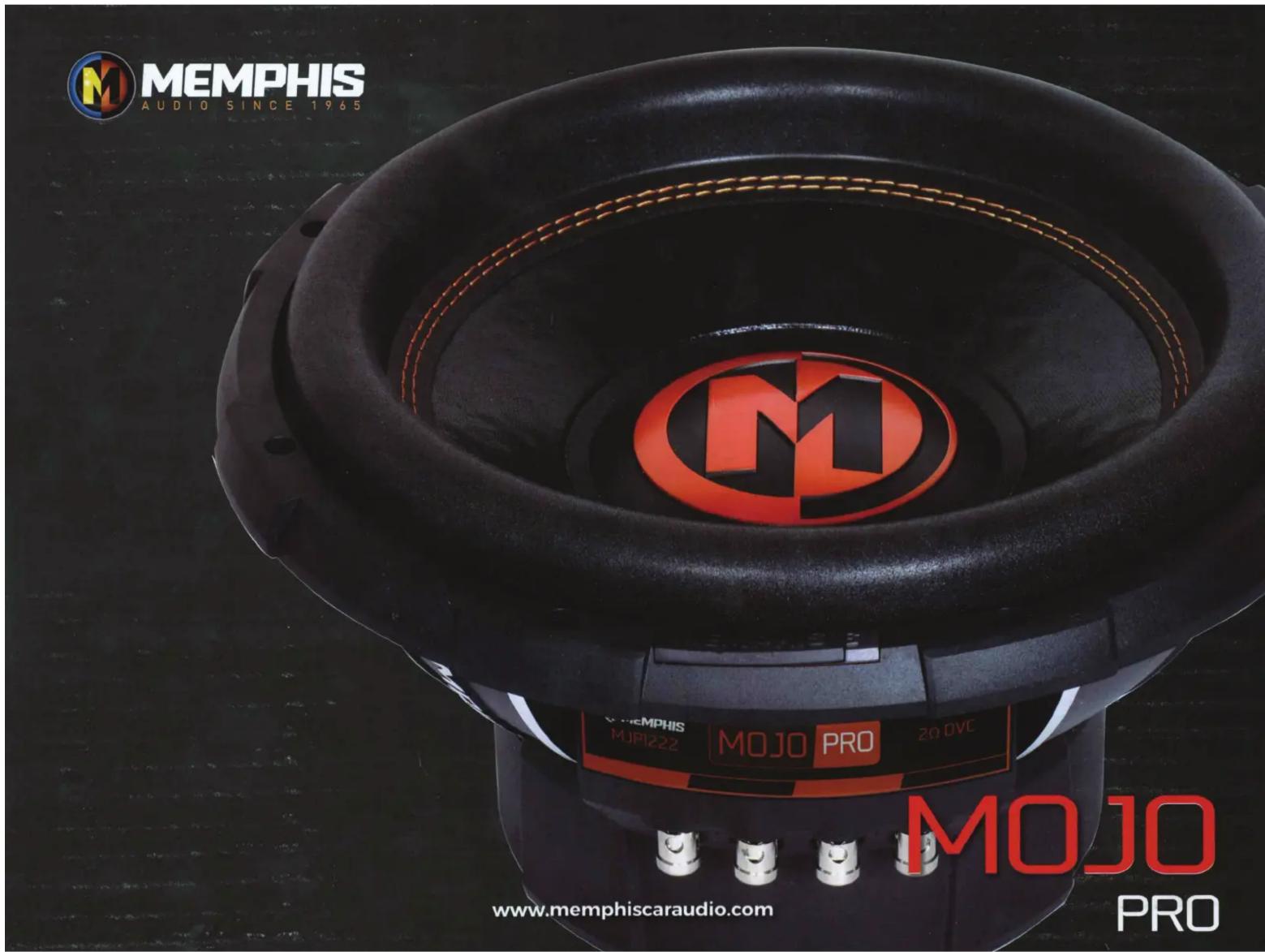

MEMPHIS

AUDIO SINCE 1965

MEMPHIS AUDIO SINCE 1965 M M MOJO PRO 20 DVC MOJO www.memphiscaraudio.com PRO

www.memphiscaraudio.com

PRO

MOJO PRO SUBWOOFER SPECS

	UNITS	MJP1022	MJP1044	MJP1222	MJP1244	MJP1522	MJP1544
THIELE SMALL PARAMETERS
Resonant Frequency (fs)	Hz	35.3	39.3	30.8	36.7	33.6	31.2
Mechanical Q (Qms)		6.19	6.014	6.69	7.217	7.95	6.558
Electrical Q (Qes)		0.63	0.682	0.594	0.764	0.823	0.727
Total Q (Qts)		0.571	0.613	0.545	0.69	0.746	0.65
Sensitivity	dB	82.6	83.77	85.15	85.68	87	88
Xmax Linear	in.	0.51	0.51	0.51	0.51	0.51	0.51
Displacement	cf.	0.12	0.12	0.16	0.16	0.29	0.29
Air Volume of Suspension (Vas)	cf.	0.58	0.52	1.47	1.09	2.31	2.93
Moving Mass (Mms)	g	227.38	205.65	255.75	241.3	334.4	305.92
Suspension Compliance (Cms)	mmN	0.09	0.08	0.104	0.078	0.067	0.085
Effective Piston area (Sd)	SqCm	359.68	359.68	530.93	530.93	829.58	829.58
Motor Strength (BI)	TM	8.96	11.37	9.165	11.23	9.3	12
DC Resistance	Ohms	1	1.74	1	1.73	1	1.75
VOICE COIL & MAGNET
Impedance Series	ohms	4	8	4	8	4	8
Impedance Parallel	ohms	1	2	1	2	1	2
Voice Coil Diameter	in.	2.5	2.5	2.5	2.5	2.5	2.5
RMS Power	watts	750	750	750	750	750	750
Peak Power	watts	1500	1500	1500	1500	1500	1500
Magnet Weight	oz	120	120	120	120	120	120
Magnet Diameter	in.	6.69	6.69	6.69	6.69	6.69	6.69
PHYSICAL DIMENSIONS
Mounting Depth	in.	5.72	5.72	6.23	6.23	7.88	7.88
Cutout Diameter	in.	9.45	9.45	11.34	11.34	13.84	13.84
Frame Outside Diameter	in.	11.23	11.23	12.94	12.94	15.9	15.9
ENCLOSURE RECOMMENDATIONS *GROSS VOLUME
Single Sub Sealed	cf.	0.75	0.75	1.5	1.5	2.6	2.6
Dual Subs Sealed	cf.	1.5	1.5	2.7	2.7	5	5
Single Sub Vented	cf.	1.6	1.6	2.5	2.5	4.4	4.4
Port Dimensions	in.	4" x 3" x 20"L	4" x 3" x 20"L	5" x 5" x 27"L	5" x 5" x 27"L	7" x 6" x 28"L	7" x 6" x 28"L
Tuning Frequency	Hz	37	37	36	36	34	34
Dual Sub Vented	cf.	2.8	2.8	4.6	4.6	8.5	8.5
Port Dimensions	in.	5" x 5" x 22"L	5" x 5" x 22"L	7" x 6" x 23"L	7" x 6" x 23"L	9" x 9" x 22"L	9" x 9" x 22"L
Tuning Frequency	Hz	37	37	36	36	34	34
