Marque	Memphis Audio
Modèle	Mojo Pro MJP1022
Type de produit	Caisson de basses (subwoofer)
Diamètre du haut-parleur	10 pouces
Puissance RMS	750 watts
Puissance crête	1500 watts
Impédance (série)	4 ohms
Impédance (parallèle)	1 ohm
Sensibilité	82.6 dB
Réponse en fréquence (Fs)	35.3 Hz
Xmax linéaire	0.51 pouce
Diamètre de la bobine	2.5 pouces
Poids de l'aimant	120 oz (3.4 kg)
Profondeur de montage	5.72 pouces
Diamètre de découpe	9.45 pouces
Diamètre extérieur du cadre	11.23 pouces
Volume du caisson préconisé (scellé, simple)	0.75 pi³
Volume du caisson préconisé (accordé, simple)	1.6 pi³ (port 4"x3"x20", accord 37 Hz)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les produits chimiques.
Sécurité	Ne pas dépasser la puissance nominale. Utiliser dans un endroit ventilé. Tenir hors de portée des enfants.
Pièces détachées et réparabilité	Contacter le service client Memphis Audio pour toute réparation. Faire appel à un professionnel qualifié.
Informations générales	Consulter la notice complète pour les détails d'installation et les recommandations d'enceinte.

FOIRE AUX QUESTIONS - Mojo Pro MJP1022 Memphis Audio

Quelle est la puissance recommandée pour l'amplificateur ?

L'amplificateur doit délivrer entre 500 et 1500 watts RMS sous 1 ou 4 ohms selon le câblage. Ne pas dépasser 1500 watts crête.

Comment câbler le subwoofer en série ou en parallèle ?

Le MJP1022 possède deux bobines de 2 ohms chacune. En série, l'impédance totale est de 4 ohms ; en parallèle, elle est de 1 ohm. Consultez le schéma de câblage dans la notice.

Quel type de caisson recommandez-vous ?

Un caisson scellé de 0.75 pi³ pour une réponse précise, ou un caisson accordé de 1.6 pi³ avec un port 4"x3"x20" accordé à 37 Hz pour plus de rendement.

Quelle est la profondeur de montage nécessaire ?

La profondeur de montage est de 5.72 pouces (14.5 cm). Assurez-vous que votre caisson dispose d'au moins cette profondeur intérieure.

Peut-on utiliser ce subwoofer en free-air ?

Non, ce subwoofer est conçu pour être installé dans un caisson. Une utilisation en free-air peut l'endommager.

Comment nettoyer le subwoofer ?

Utilisez un chiffon doux et sec pour dépoussiérer la membrane et le cadre. Évitez tout liquide ou produit abrasif.

Que faire en cas de distorsion ?

Vérifiez que l'amplificateur n'est pas en écrêtage et que le gain est correctement réglé. Assurez-vous que le caisson n'est pas sous-alimenté ou que l'impédance est correcte.

Ce subwoofer est-il adapté à une utilisation en voiture ?

Oui, il est idéal pour une installation automobile. Veillez à respecter les recommandations de volume de caisson et à fixer solidement l'enceinte.

Quelle est la garantie de ce produit ?

La garantie standard Memphis Audio est généralement de 1 an. Consultez votre revendeur ou le site officiel pour plus de détails.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur notice-facile.com ou sur le site officiel de Memphis Audio.

MODE D'EMPLOI Mojo Pro MJP1022 Memphis Audio

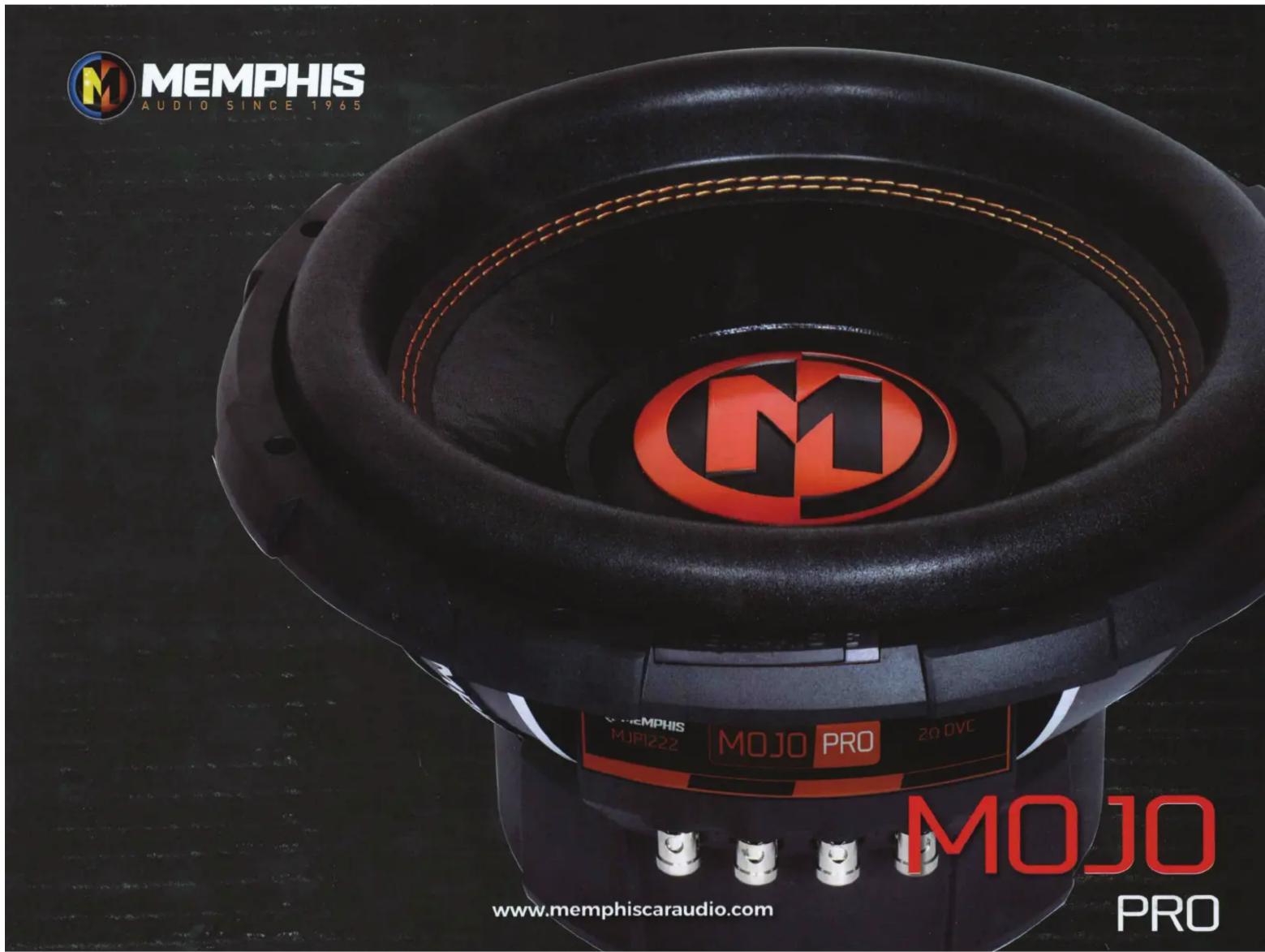

MEMPHIS

AUDIO SINCE 1965

MEMPHIS AUDIO SINCE 1965 M M MOJO PRO 20 DVC MOJO www.memphiscaraudio.com PRO

www.memphiscaraudio.com

PRO

MOJO PRO SUBWOOFER SPECS

	UNITS	MJP1022	MJP1044	MJP1222	MJP1244	MJP1522	MJP1544
THIELE SMALL PARAMETERS
Resonant Frequency (fs)	Hz	35.3	39.3	30.8	36.7	33.6	31.2
Mechanical Q (Qms)		6.19	6.014	6.69	7.217	7.95	6.558
Electrical Q (Qes)		0.63	0.682	0.594	0.764	0.823	0.727
Total Q (Qts)		0.571	0.613	0.545	0.69	0.746	0.65
Sensitivity	dB	82.6	83.77	85.15	85.68	87	88
Xmax Linear	in.	0.51	0.51	0.51	0.51	0.51	0.51
Displacement	cf.	0.12	0.12	0.16	0.16	0.29	0.29
Air Volume of Suspension (Vas)	cf.	0.58	0.52	1.47	1.09	2.31	2.93
Moving Mass (Mms)	g	227.38	205.65	255.75	241.3	334.4	305.92
Suspension Compliance (Cms)	mmN	0.09	0.08	0.104	0.078	0.067	0.085
Effective Piston area (Sd)	SqCm	359.68	359.68	530.93	530.93	829.58	829.58
Motor Strength (BI)	TM	8.96	11.37	9.165	11.23	9.3	12
DC Resistance	Ohms	1	1.74	1	1.73	1	1.75
VOICE COIL & MAGNET
Impedance Series	ohms	4	8	4	8	4	8
Impedance Parallel	ohms	1	2	1	2	1	2
Voice Coil Diameter	in.	2.5	2.5	2.5	2.5	2.5	2.5
RMS Power	watts	750	750	750	750	750	750
Peak Power	watts	1500	1500	1500	1500	1500	1500
Magnet Weight	oz	120	120	120	120	120	120
Magnet Diameter	in.	6.69	6.69	6.69	6.69	6.69	6.69
PHYSICAL DIMENSIONS
Mounting Depth	in.	5.72	5.72	6.23	6.23	7.88	7.88
Cutout Diameter	in.	9.45	9.45	11.34	11.34	13.84	13.84
Frame Outside Diameter	in.	11.23	11.23	12.94	12.94	15.9	15.9
ENCLOSURE RECOMMENDATIONS *GROSS VOLUME
Single Sub Sealed	cf.	0.75	0.75	1.5	1.5	2.6	2.6
Dual Subs Sealed	cf.	1.5	1.5	2.7	2.7	5	5
Single Sub Vented	cf.	1.6	1.6	2.5	2.5	4.4	4.4
Port Dimensions	in.	4" x 3" x 20"L	4" x 3" x 20"L	5" x 5" x 27"L	5" x 5" x 27"L	7" x 6" x 28"L	7" x 6" x 28"L
Tuning Frequency	Hz	37	37	36	36	34	34
Dual Sub Vented	cf.	2.8	2.8	4.6	4.6	8.5	8.5
Port Dimensions	in.	5" x 5" x 22"L	5" x 5" x 22"L	7" x 6" x 23"L	7" x 6" x 23"L	9" x 9" x 22"L	9" x 9" x 22"L
Tuning Frequency	Hz	37	37	36	36	34	34
